施工进度计划表横道图自动生成教程
大家好，那前面呢当中呢啊，我们讲解了一个项目施工计划图的一个手动版的一个制作方法。 那这一节的话啊，我们继续讲一下这个自动版的一个制作方法啊，我们做一个呢啊啊，自动版的一个项目工程横道图。好，那我们就直接在旁边那个表就开始做了啊，这样的话我首先啊将整个背景填充个白色，然后的话啊， 那这种自动的话我们怎么做呢？我先把这个基本表我们现在来做一下，那上面这个表头部分我就直接复制了，复制就行， 然后呢哈，我们这里的时候呢，嗯，这个有点多，就这样，对，然后我们这个呢？哈，啊，默认的哈，是我们就从 从这个第二列开始吧。啊？序号，然后呢？嗯，我们的这个项目名称， 还有就是我们这一节的话是一个实战课程啊，可能时间会有点长。第三个的话是什么？是我们这个开始日期 啊，结束日期啊，这个地方要注意了，因为我们这个的话是属于需要按照什么就根据日期呃，来那个确定啊，这个横刀图的位置的，所以说我们需要有一个开始日期，结束日期，也就是说我们这一阶段的这个工程从几号开始到几号结束，对吧？那后面我们再算一个周期。 ok， 好，这是前面的一些那个基本字段，然后的话哈，后面跟什么？后面很明显 啊，要跟什么呢？要跟上我们的这个，呃，要跟上我们这个这个日期，是吧？要跟上我们日期了啊，这个日期该怎么做呢？比如说哈，我们这个工程的话他的一个时间段是什么呢？我们从， 对啊，有时候我们这些工程项目他的时间段是比较长的，是吧？你比如说我们从二零二三年这个就五一开始吧，然后工期的话啊，一直到这个二零二三年的二零二五年吗？二零二六二五年吗？比如说这个这个二十一号吧。 好吧，我们写这个跨几年的跨，比如有两年的，差不多两年的一个工期，是吧？啊？时间就周期比较长，那这个时候所以说哈我们这个日期填充的话，又就要从什么从二零二四年五月一号开始了，对吧？到五月一号 开始， 那填充哪一个呢？很明显要填充到这个二零二五年二月一号，那怎么去填充呢？教给大家一个技巧，我们选中它这个单元格之后，我们选择数据， 选择这边哈填充啊，选择这个序列，选择序列这个哈序列这里啊我们选择按行，然后啊这边这个类型，这里我们选择日期啊，因为要填日期嘛。啊？后面写上什么二零二五年二月一号 啊，就可以啊，然后点确定啊，就可以自动填充过去，是吧？哎，这样哈一下就把这个整个日期段都填充完了啊，就这样啊，这第一步要做的是像日期这块，但是呢我们这一块这个日期哈。呃，我就说哈我们这一块日期的话他有点长，是吧？ 啊？特别长啊，那如果说我要把它这个做成横道图，一个日期一个单元格吗？啊，那就太长了啊，所以说哈我们这里啊把这个日期这个段呢啊给他什么呢？单元格缩短一点啊，我们选择开始 选择那个行高行高与列宽，我选择列宽列宽这两行。把它调到多少呢啊？调到小点，先调到二是吧？你确定让它窄一点啊？窄一点 再这样的话还是有点长是吧？那根据我们前面的一个特点，你比如说我上节手动版的这个横道图的时候，我们是什么？是十五天一个周期。看到没有十五天一个周期 啊，那我这边这一个的话我们的横道图能不能也做十五天一个周期呢？啊？也可以是吧？十五天一个周期啊也是可以的。 ok， 所以说哈我这里的时候 我就选中什么呢啊？十五个，一二三四五六七八九十十一十二十三十四十五啊，选中十五个之后的话啊我们把上面什么给他合并一下是吧？这一块啊给他合并一下合并举重 这一块就是什么十五天的后面跟的是什么？二十天再复制一个啊三十天。好，然后呢这边的话实际上我们就可以这个一先复制完再改啊，一到复到最后啊 啊有点长，我们就直接还是等会等会再弄啊。我们这里干什么呢？我们先改完改到三十是吧？啊然后的话我们把它网格线加上稍微把它加一下啊网格线 就十五天一个段，然后把它复制放小一点啊特别长是吧？特别长。嗯特别长。好， 那怎么办怎么办？我们可以这样啊，我们可以选中之后呢？嗯还是往右填充就行是吧？啊可以往右填充啊，那我们这边啊稍微多复制一个啊，这样让他发现一些规律，然后我们选中这这两组选中这两组之后我们选择数据 啊啊，注意啊，我们写首先啊，把这个拖到最后啊，拖到最后啊这边，然后我们再选择什么填充，这边有个下右填充啊，可以看到啊，这边什么一下右填充过来啊，但是有点问题啊什么问题啊？呃，这个好像只出现了十五啊，这个这个三十没有出现，那我们就改 改一下了啊，手动改一下。那这个时候的话这个列宽还是什么？还是比较宽的是吧？那整个十五天的话应该正常十五天就这么宽就行是吧？不需要太长， 所以说我们进一步的去缩小了啊，这下面啊，这个基本单元格的这个宽度，我们把它都把它缩小一下，我们先加上五根线啊，然后再点击再通过这个行高和列宽把它调到进一步进一步调小啊，比如说我们调到零点二是吧？零点几， 哎，再调零点二的时候发现这个宽度就差不多了啊，这也不要太窄了是吧？零点二就差不多了啊，然后我们把这一块的话复制复制啊， 依次往后复制一下啊，我们就是以十 十五天，三十到三那个一个月按三十天来那个来做就行。对，这里并没有按这个实际的。这个什么怎么讲？没有按这个实际的，比如说有时候三十一天，对吧？这样啊，我们就是按什么呢啊？我们就按这个这个十五天的周期就可以。嗯， 好，这边要把列宽调窄一点，调到这个几呢？调到啊还是零点二是吧？ ok， 好吧。啊就这样就可以了啊，然后注意哈，我们看一下最后这个日期，注意啊，我们刚才是不是填充了日期了？这一行是有日期的啊，是有日期的。哎，好像看不到是吧，我看一下有没有填充成功啊， 不要忘记啊，我们下面是什么是有日期的是吧？啊？二月五号啊，对，后面这一块 对吧？是有日期的啊，是有的，怎么最后没有吗？啊有的是吧啊最后有的啊，这边都是有啊。到到一月。一月多少号？到二十一号是吧？二十一号哈 啊对是吧，到二月一号是有的。好，那这边就没有关系了。所以说哈上面主要是一个展示啊，所以说他那个段数的话倒无所谓是吧？十五天也行，三十天也行，关键是什么？关键是我们下面这个天数要对应是吧？是哪一天就哪一天好不好啊？这第一部分啊，第一，第一步要做的事情， 那接下来我们再做做做第二个事情。好，然后我们把这个周期稍微往上放一下啊，占这个单元格吧，把它剪切放到上面去啊，复制吧。 啊， ctrl v 一下啊，把它放到上面去，然后加上五根线。 好，那接下来事情呢？这一行呢？这一行我们可以实际上可以把它隐藏掉了啊，但是我们等会隐藏，我们现在哈先稍微填一下数据啊，这一行我们等会要隐藏掉。为什么？因为这个日期的话不需要展示是吧？只展示上面这一部分就行。 那当然哈，这个地方的时候我没有写月份是吧？如果说大家还需要写上月份，你比如说哈，你可以写上是吧？比如这是几月份的啊？我们是从什么？从从这个这个五月开始的。五月的 好吧，然后，嗯，依次往后弄到十二月是吧？到十二月的时候接着下一个是什么？就下一年了，是吧？到下一年啊， 拖动一个，下一个就是啊，二零二几年？二四二那个二零二四年是吧？一月份，然后再是二月份 啊，这边哈，这边又是从二月开始依次往后写就行了啊，往后再拖就跟前面我们上一节做的这个这个图是一样的是吧？一样的啊。嗯 啊，这是一个完整教程啊，完整的一个实战教程，我们就稍微做一下。嗯， 好，通过了啊，就可以了，是吧？但是这边还要注意啊，这边没有。呃，还是没有什么，到十二月这边就是二零二五年了啊，对不对啊？这边没有，这边是没有这个这个这个十三月的， 这个要写到这样是吧？ ok， 那月份也放上去好了啊，然后把这一块我给他合并一下，就给他合并啊？ ok， 然后呢？哈，我们把它，呃， 包括前面这个序号哈，也给他合并， ok， 然后呢？给他加上五根线。 好，然后进来事情我们就是说填一些什么，填一些就按序号去填一下我们这个工程的一些那个那个完成的一些项目，是吧？比如说这边的话，就是前期的话，比如说是工程啊，准备期吧，好吧，工程准备期，然后是， 呃，项目一的，好吧？项目二对不对？ e 省 o 型好，然后呢？开始日期，开始日期这个很关， 比如说二零二三三年是吧？五月一号开始的啊，那第一阶段呢？这个准备阶段的话，你比如说啊，就准备这个是那个什么一个月是吧？我们就到六月二号好不好啊？这段时间是准备时期啊，周期呢？周期怎么算？直接用等于这个后面这个日期啊，解决前面这个日期就行。 好吧，那就得到啊，这是第一部分啊，那第二部分呢？就从六月三号开始是吧？或者六月五号也行，是吧？就是稍微延期几天也可以啊。然后呢？到几号开始啊？到几号结束？比如说我们到八月份结束，然后再到下一年啊，再到下一个，从这个 九月份开始，我就随便填几个日期啊。啊，这个大家可以可以，这个按照实际的工期去填写就行了啊，到十一月份，然后 十月五号，十月六号。然后到什么呢？二零二四年啊，我都把它填完哈。二四年，这个啊，这段时间可以可以填的长一点啊，这个六月啊，然后最后一阶段 啊，都把它都把它做上吧。好吧，然后一直到什么最后一个工期？二零二五年二月一号。 好的，比如说哈，这地方哈需要你那个把每一阶段的工期去填上啊，当然哈，这个工期的话有可能是什么？ 我这边这个开始日期结束日期有可能什么？比如说工期开始日期可能是比较确定，但是有时候什么这个结束日期是吧？你比如说工期有可能这一阶段有有延期，或者 是吧，比如从六月到六月五号，六月六号啊，这个地方你可以手动去改啊，手动去改啊，包括这个开始日期都可以改，改了之后后面这个什么呢啊？后面这个红桃头会自动生成。好吧，你把这个不要忘记啊，把这个相减的函数公式也脱下来 好。嗯，好的啊，这边周期这么长啊，那不管了啊不管了。好，然后我们接着看哈。 进来事情是什么？进来事情就是说，嗯，这个这个这里面怎么做是吧？啊？这里面关键是这里面去怎么做啊？这个就比较关键是吧？啊，那这个怎么做呢？可以这样，注意哈，也又说啊，自动横到头一个非常关键的一点就是什么呢？哈 啊？通过条件格式啊，呃干什么呢？对单元格进行加色是吧？我们这里啊就任意选中一个单元格，选中一个单元格啊，选中之后我们选择什么？选择条件格式，开始选项砍价啊条件格式这里我们选择新建规则啊新建规则啊， 新建规则这里我们选择最后一个使用公式。确定要设置单元格的一个啊？就使用公式啊，设置一个条件格式 啊。什么条件格式呢？比如说哈，我们这里为什么刚开始要准备这个日期啊？那这时候就要用了，对吧？我们不要忘记了我们第八行里面这边是有日期的是吧？啊？怎么去写？比如说哈，如果说 这个单元格要加样式依据什么呢？依据就是说哈，哎，这个单元格就它的上面啊， g 八这个单元格，对啊， g 八这个单元格 他是否是什么呢？啊？大于等于开始日期的，就这一行啊，就这一行是大于这个日期是吧？同时是什么呢？同时的话应该是什么？第八啊，第八话是小于等于什么？ 小于等于这个日期的，比如说哈，在这个，呃在这个开始日期和结束日期之内的话是吧？你括起来这一步公式非常关键。 好，但是这里还有一个技巧啊，注意，那比如说日期这一行是在第八行他是固定的是吧？但是列不能固定啊，注意，所以说哈，在我们这里的时候这个第八是什么行？固定，然后把列前面这个锁定去掉啊，但是呢把第八行啊要给他固定上是吧？ 那同样道理就开始日期结束日期呢？因为等会啊我们要还要往下拖动，所以说啊他的什么他的行是变的，因为往下拖动的行是变的行 不锁定，然后呢？呃列锁定。好吧，这样啊，这是一个这公式的特点啊。呃着重记一下，然后这里稍后的话我们看一下啊他加的条件格式是什么呢？这个就简单了，点开格式是吧，你比如说我给他都加一个背景图案，我这里都用绿色。好吧，都用绿色啊，好点确定好点确定。 嗯哦对啊，这个地方忘了说一个事情啊。呃实际上哈啊我把这个公式先复制出来啊，先复制出来先取消，比如说哈 把公式放到这里哈。那实际上什么呢？实际上的话我们应该什么？最好是选中一整行吧，注意哈，这里要对这整行的单元格要加样式啊，所以说我们要选到什么？呃选到这个尾是吧？选到这个末尾哈，因为工期到这所以说我们选到这就可以了。对好，选到尾之后 后的话那在这一块啊加样式，所以说在选中这一块之后再加什么？调研格式是吧？啊新建规则，然后呢选择他这我就把那公式直接复制上啊，然后呢？哈啊 再把这个选这个绿色确定，这样比较好是吧？确定。哎，此时可以看到啊，我们所需要这个自动。什么自动？这个横道图已经出来了，这一部分。 好，那下一个了该怎么办呢？下一个是不是还得需要重新去弄呢？不用了哈，这教给大家一个技巧，你可以这样哈，选中这一行之后 啊，选选选中这一行吧，啊，就到这里就行啊，选中这一行之后点击右键复制啊，就点他是吧复制，然后呢啊，然后把下面的啊就把这一块啊都选中， 哎，咋那么长好，你把下面都选中啊，几行三行是吧，然后点击右键呃选择性粘贴是吧选择性粘贴粘贴，在我们选的时候选择格式就行了，比如说哈把它格式粘贴上，哎呀，此时可以看到哈所有的轰炸图呢哈就生成出来， 看到没有是吧啊，我们看一下啊，那这个好像到最后一行好像忘记复制了啊，少少复制一行啊，我们再复制一份啊，再粘贴一下再粘贴一次啊， 哎，这个忘了复制一份，那怎么办呢？最后一行忘了复制，放大放大一点啊，然后显示完啊， ok， 好，到这里是吧啊复制，我们再重新复制一个 复制一个啊，干什么？在这里是吧，点击右键选择性粘贴选择格式，把这格式再复制过来，这样就有了是吧，看到没有，整个工期的横道图就全部出来了。 好，那这里时候为了好看一点，我们再稍微加那个把这个格式再调一调啊，注意看啊，这边所有横道图都出来了啊，然后这里的时候呢啊 啊我们这里选中这一块啊，然后呢点击设置单元格式，然后这里哈我们把所有的呢哈横向的单元格给它加上啊横向啊， 好吧。啊这样是吧。有个有个间隔和区分啊，这样比较好，当然哈我这个的话是什么呢？这个的话你当然你这个地方什么你也可以哈这两两之间再加一个很加一个单元的是吧？再叉入一行叉 一行之后呢让他们之间稍微有点间隔也是可以的，是吧，然后把这一行的话不留不要这个把这一行啊。嗯给他合并居中啊， 和平局中之后的话加上网格线这样稍微一个空空白空空格也是可以的，是吧， 包括下面啊都可以去加，我这边就不加了啊那这里哈就是整个的这个横道图自动横道图呢一个时间过程啊，当然哈我们说过哈这一行是吗？是可以隐藏掉的是吧。选中之后点击右键隐藏， 这样就完美，好吧啊 ok 啊同样的我这里都加上了啊上面插入一行这样好看一点，是不是插入一行哎 啊弄一次就把它弄完美它 啊，然后把这一行直接复制，这样干什么？那之间有一个间隔对不对？有一个间隔啊，这样就比较好看一点是吧好了可以了啊 那这里有一个那个这里有个事情啊，就说啊啊后面多了点东西，是吧，这个不用管啊 啊这个这个多点东西啊，这个的话是这个因为后面的话是这个 把它覆盖一下就行了，是吧后面的话是没有东西的啊，正常好吧啊没有合并到是吧没有合并到 好了啊然后的话后面我们就不管了啊这是合并的问题，然后这里有一个事情啊，就说 如果说哈我这边是吧。啊，比如这个工期能不能改？可以改啊，刚才说完，比如说改成多少？改成到七月份了是吧？准备时间有点长了，到七月份你看当我改变的时候呢，这个周期也会变，对吧？ 那第二个项目一的这个开工日期呢？啊？还没有变，还是从这个位置开始啊，如果说他改了之后他也改了，七月五号他也会变，看到没有？ 就是这样。好，这呢哈，就是整个这个横道图的一个实践方法，大家可以认真去学习一下啊。那这一节就全部讲清楚了。当然啊，其他的格式的话你们自己再调是吧，就可以了啊。 好，感谢观看每节视频啊，那这一节的话算是一节付费课啊，给大家公看啊，大家下期再见。
粉丝11.7万获赞36.2万
相关视频

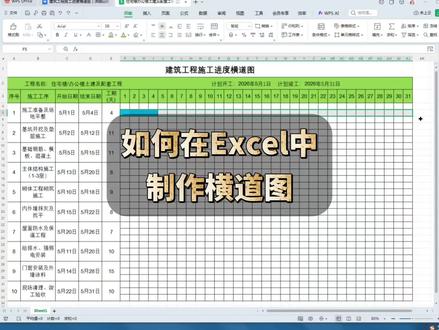

01:49查看AI文稿AI文稿excel 如何制作施工进度横道图？教你四步搞定！首先制作一个基础的表格，相信不是新手小白这样的表格都会制作，就不一点点演示了。 第二步，计算工期，选择工期单元格，输入等号，然后选择结束日期，输入简号，选择开始日期，再加一回车，确定下拉填充。第三步，生成时间轴，输入日期， 然后往右拉填充日期，选中所有日期，按 ctrl 加一，打开单元格格式，点击自定义类型，输入一个字母 d， 代表日期确定。下面进行最关键的一步，添加条件格式，生成横道图， 选择日期中间的单元格，点击条件格式新建规则，选择最下面一项，然后把输入法改为中文，在下面对话条内输入等于 end 左括号，接着选择时间轴，第一个日期，输入大于等于号，再选择开工日期，逗号隔开， 再次选择第一个日期，输入小于等于号，再选择结束日期，补齐有括号，然后分别选中这两个 f 三单元格，敲一下 f 四键，锁定，再分别选择 c 四和 d 四单元格，敲两下 f 四键。 公式的意思就是当前单元格的日期要在开始日期和结束日期之间，一定要看一下我们的公式是否一样。 点击格式，点击图案，选择一个进度条的颜色，再点击边框颜色，选择和图案一样的颜色，点击外部框线确定，确定光标放在单元格右下角，右拉填充，保持选举状态，往下拉填充，这样一个横道图就搞定了。
1612WPS玩家
06:50查看AI文稿AI文稿大家好，这期视频我们来讲一下这个全自动干特图的一个整体功能，以及如何去使用，现在这个界面就是整体的一个成品效果，那在使用的过程中，我们只需要修改这个黄色区域的内容， 其他全部你所能看到的信息全部都是自动生成，非常的方便。接下来我们把所有的数据全部删掉，从头来做一次，这里有个加号，点开它之后可以看到实际的这个工期，这里的黄色区域也是需要手动去填写的，来我们把它删掉，还有这里的计划工期全部删掉，这里我们就不删了，到时候 根据自己的一个实际情况去填写。这里填内容的时候有两个点需要讲一下，他和这个总工期是有联动的，和这里的时间轴也是有联动的， 我们来演示一下，比如说我们的开始日期是二零二六年三月一号，结束日期是二零二六年三月三十一号，好，可以看一下我们的计划，总工期就出来了， 这里是自动计算的，还有这里时间轴他就帮你画出来了，二零二六年的三月一号，一直画到三月三十一号，当然如果你继续填写，他会持续的给你更新。如果说你第二个工期是二零二六年四月一号到二零二六年四月十五号， 好，看一下他的这个项目总工期四十六天，就帮你计算出来了，这个横道图也一样，三月一号一直给你算到四月的十五号。也就是说我们填计划的时候要注意的两个点，一个就是总工期，第二个就是时间轴，如果说你的工期非常的长， 比如说第三个是二零二六年的五月一号到二零二七年的五月一号， 好看一下，第一个他这里会变，第二个他的时间轴他会拉的非常的长，他有两年的一个时间，他会非常的长，那这种情况下我们就要需要关注设置时间间隔，这里有个按钮， 目前他这里是一，所以他的日期间隔是一二三，每隔一天一个格子。如果说你的周期非常长，整个屏幕他是装不下的，那这个时候就需要设置这里，我们可以调整三天、五天、七天都可以，甚至是半个月，当调整到半个月的时候，你看屏幕上就已经装的下了 二七年，一直到三月份，我们甚至还可以调整到三十天，根据自己的实际需求去进行一个填写就可以。那实际工期这里也是有这个规则的。比如说我们是三月一号开工，那实际是二零二六年三月二号开工，他这里就会显示延期， 看到没有结束时间是二零二六年三月三十号，这里是三月三十一号，但实际结束三月三十号，他属于提前完成的一个状态，所以这里就显示已完成进度自动计算百分之百。还有一个需要注意的点，我们这里有一个 双休和无休的模式，目前是无休的状态，他计算的就是一号到三十一号，每天都不休息，就是三十一天，这里也一样，二号到三十号是二十九天。 那如果说你点成这个双休模式，他只计算周一到周五，也就是说这一个月期间的周六日他都不做计算，这里一样都是同一个规则，他会把周六日给你减掉，这里是这个功能。第二个功能就是这个横道图的样式，他目前是这种窄的，我们还可以试成这种宽的， 那还可以调整成这种宽的。这里的灰色代表的就是我们的计划，绿色就是实际就跟底下的这个图它是有一个对应的关系。这种情况下我们就可以一眼看到哪些项目是延期了，哪些是完成了。 比如说这个计划是三月一号要开始做了，你看灰色他就是计划，但实际上他是从二号做的，这个利索就是从二号开始，其他的也全部都一样，那我们就不去模拟数据了，我直接我这里有一个现场的数据，我把它贴过来做一个演示，好可以看一下。那我的这个工期是 二五年的，八月一号开始的，结束时间是二六年的八月一号，他整整是一个三百六十六天，如果说这里改成七月三十一号， 它就是一个三百六十五天一年的一个状态。我们再来讲一下我们上方的这四个卡片。第一个刚才讲过了，第二个工期进度偏差，它这个呢就是截止到当天我们计划应该做到百分之多少，但实际做到了百分之多少，它是正工期还是负工期？偏差度是提前了还是之后了，这里会有个体现。 第三个就是我们整体任务，它这里体现就是十六， 已完成十项，这里可以看一下百分之百的总共有十项，所以说这里有一个十，这都是自动统计的，还有完成率都是自动计算的。 那第四个就是这个关键项目的一个状态，这个数据怎么来的？这个它和这里有关系，这里是我们也是手工需要去填写的，哪些是关键任务，这个就是自己判断，自己去写进来，写进来之后这里就会统计上，目前是关键项目数是十三个 y 延期未完成的有一项 也就是他统计好的这一项，他不仅是一个重点项目，而且他还是未完成，所以他就被统计出来了。就这么个情况，好表格制作完之后，这里这个功能区如果不想让他显示出来，我们可以选择点击这个减号，把它隐藏掉， 这样显得美观一些，包括这里的实际工期，如果说不需要体现的话，也可以点击这个减号把它隐藏掉。 那问的最多的一个问题就是如何添加任务，那这里分两种情况，第一种就是在中间去新增任务，第二种就是在尾部新增任务。 我们先来介绍一下第一种，比如说我先要在第三项任务后边新增一项任务，我可以选中第四项任务，然后按 ctrl 加加号，新增一行内容 之后选中第三行整行，然后一直框选到刚才的新增行，按 ctrl 加 d， 这样就可以把上一行的格式给复制下来，然后我们选择把这些黄色区域的内容删除掉，注意不要删除掉白色区域，因为那里有公式， 然后就可以在这里填入新增的项目内容了。在尾部新增也是一样的动作，选中最后一行整行，然后往下框选一个单元格， 按 ctrl 加 d， 同样的操作方式，把黄色区域的内容删除掉，就可以在这里填新的内容了。 好，那整个干特图的使用方法那我们基本上就讲完了，接下来看一下第二页，第二页是一个做计划用的干特图，他和第一页的区别就是没有实际工期的对比， 基本用法还是一样的，那这页的话我们就不去多做介绍了，再看一下第三页，第三页是一个使用说明， 这是一个图文版本的使用说明，每一项功能都有详细罗列，如果说使用过程中有不了解的，可以在这里找一下具体的操作方法。本期视频到这里就结束了，如果说有需要这个干透图模板的，可以看一下我们的主页。
102数据会说话

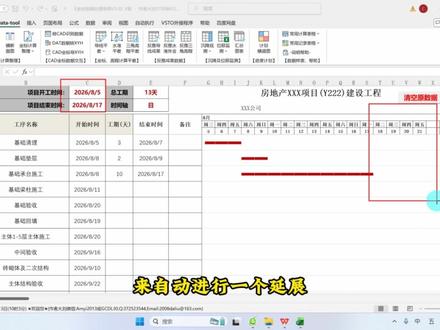

06:25查看AI文稿AI文稿在进度计划横道图模板表格当中，输入对应的工序名称，开始时间以及对应的工期 软件，它会自动来计算对应的结束时间，并在右侧会制对应的进度计划横道图。很多工程人还不会进度计划横道图的编制， 这是一份施工进度计划时间表，如何根据时间表来生成这样对应的进度计划横道图呢？我们拿这个数据来进行演示。首先打开一个工具叫坐标数据处理系统微三点零软件， 打开以后，点击功能区选项卡当中的进度计划横道图的模块，点击清空原有的数据。 接着我们将对应的进度计划横道图的时间表给他复制在坐标数据处理系统微三点零软件里面，直接粘贴为数值， 粘贴完成以后，软件他会自动的计算结束时间，在右侧会制对应的进度计划横道图。啊，真香。一瞬间这个进度计划横道图就 会制好了，我们缩小一点，这样看得清楚一点。我们发现一个什么问题呢？这个进度计划横道图 显示的宽度太宽，不利于我们打印查看，这里我们设置了一个时间轴的选项，点击这个下拉选项框，这里面有多种时间的跨度进行一个选择，比如说每两日，比如说每三日啊，比如说每 半月都可以。好，根据我们的总工期，我们这里设定以每三日进行一个显示， 这样的话进度计划横道图打印出来就比较美观，直接将它打印出来，打印出来以后，这就是我们生成的这个效果，非常的美观。 左边是我们的进度计划时间表，右侧是对应的进度计划横道图，而且这个横道图都有对应的一个 时间标题的显示，以及在左侧有对应的一个关键信息，项目的开工时间、结束时间、总工期 打印的这个进度计划横道图可以直接上报进行一个审核。回到这个软件当中，我们再来讲一下这个进度计划横道图 它是如何智能化的来生成的。首先在这里写入了对应的公式，我们只需要输入开工时间和对应的工期，自动计算结束时间，在这里输入对应的 工期数以后，会在右侧直接生成进度计划横道图，非常非常的智能，而且上面的时间轴也会根据我们开工时间和结束时间来自动进行一个延展。 好，我们将原有的数据给他复制过来，复制好粘贴过来。 粘贴以后，项目的开工时间正常是不能进行编辑的，因为设置了对应的公式，这个时间是怎么来的呢？他会根据所有的开始时间里面提取一个最早的时间，这里是二零二六年八月五号， 并且右侧的时间轴他也是从最早的开始时间八月五号开始进行起算。好，假如说我们这里改成八月一号，大家注意看项目的开工时间也变成了八月一号，并且时间轴也是从八月一号开始的， 对吧？非常非常的智能。项目的结束时间呢，他会根据所有的结束时间里面选择一个最大的时间，也就是我们的完工时间，二零二六年的十一月十三号， 我们找到这个时间，比如说这里我们改成三十九天的工期，那么这个结束时间变成了十一月十七号，大家注意看项目的结束时间也自动调整到了十一月十七号， 非常的智能，并且我们的总工期也会根据项目的结束时间和开始时间进行计算总工期。 同时如果说我们对于这个时间跨度比较大的进度计划横道图，比如说有两年三年的，可以改成每半月或者每月或者每个季度进行显示啊， 所以无论你的工期的长短是多少，我们都能够根据时间轴来选择对应的时间间隔。同时这个进度计划横道图对应的标题我们可以进行修改，在这里我们右击这个单元格，进入这个编辑栏，我们在这里可以进行修改， 比如说这是湘江新区，好同时对应的公司名称呢，我们在这里也可以进行一个修改，修改完成以后呢，将这个表格可以给它拎存出来，拎存一个电子版的文档，比如说桌面啊，进度计划表 点保存，那么拷存这个表格出来以后有什么作用呢？我们重新用 excel 打开这个进度计划横道图，在这里如果说我们需要增加一个啊劳动力的投入，或者说啊资金的投入，我们可以在这里进行插入啊，进行手动的一个修改， 修改以后再次打印上报。那么利用坐标数据处理系统微三点零软件的进度计划横道图的功能来生成一份进度计划横道图，非常的智能化，我们只需要在表头这里输入这三项数据，工序名称，开始时间和工期，那么 所有的深层进度计划横道图全部由软件来生成，非常的智能化，就算你是一个资料员，或者说啊，刚进入工程行业，来编制一份进度计划横道图 都可以得心应手。 ok， 那 么今天这个案例就和大家分享到这里。
168大刘工程

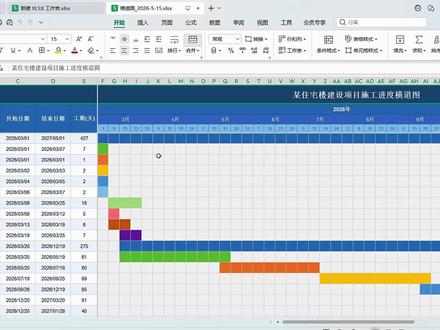

01:04查看AI文稿AI文稿做工程还在手动化，横道图手算工期吗？给大家安利一款横道图自动生成神器，资料员、施工员必备！这款软件特别好用，既能导入现成的工程进度表，也能直接在线编辑制作横道图，操作超级简单！先用 ai 生成市政 房建任意工程进度计划，导出表格。打开软件，直接点导入表格，上传准备好的进度计划，系统自动匹配列映设、核对信息，一键确认。导入后，只需简单调整工程层级，只改工序名称、 起止时间、工序天数，剩下全部交给系统。横道日期、总工期、项目起止时间全自动计算，还支持跨年工期，不用自己瞎算，时间间隔自由选， 一天、三天、五天、七天、半个月、一个月随便设置。而且颜值也能自定义，横道颜色、文字、背景全都能改， 想做多好看做多好看！重点是横道图行数无限制，多大的项目都能做！调整完点右上角生成图标，预览没问题，直接导出，导出效果和软件里一模一样，拿来就能做方案、报进度、做资料。
1440岁去印尼

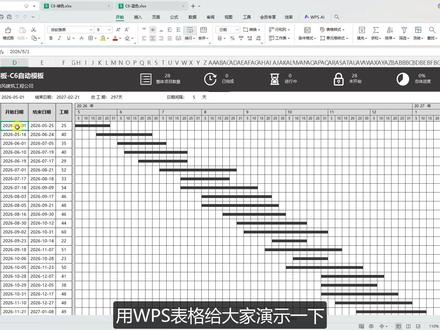

03:52查看AI文稿AI文稿用 wps 表盒给大家演示一下我的雅丰系列 excel 横道图模板当中 c 六自动模板的使用方法。获取模板可以进我橱窗购买横道图课程或横道图模板，然后私信我领取全套模板。我给大家准备了灰色、绿色、蓝色三种不同的配色， 可以根据自己的需要选择合适的颜色做成成品横道图。打开模板之后，左上角两个单元格对应表格标题和施工单位，直接点选修改文字即可。 左侧的项目名称也是点选之后直接修改单元格内容。开始结束日期，按 excel 标准格式录入减号或斜杠来间隔年月日。 比如把第一个项目的结束日期改成二零二六年九月十五日，那么选举单元格之后输入二零二六，减号九，减号十五，然后回车。工期会自动计算变化，右侧的横道图进度条也会根据左侧的开始结束日期自动发生变化， 可以通过顶部的间隔日期来修改日期。时间轴的间隔一天、五天、十天、十五天，一个月都可以，工期较长，有好几年，那你就选择月间隔或者十五天的间隔。工期较短，几个月的工期选择五天、十天、一天都可以。 设定好了日期间隔之后，下方的时间轴以及横道图的表格会自动更新变化，自动适应。如果有多余的项目，可以直接删除。选取多余的项目名称，然后点击顶部的开始，在这里找到行和列，找到删除单元格，选择删除行，就可以删除掉多余的项目。 如果想增加新的项目，跟其他模板有点区别，这个模板呢，我在四周增加了边框区域，看起来呢会更美观。 增加项目的话，向下拉动滚动条，看到最后一个项目，鼠标指向指向最底部有填充色的这一行左侧的行号上，点击选取整行，拖动它左下角填充锯柄向下，先拖动出若干行， 然后鼠标再指向原有表格最后一个项目行左侧的行号，选中整行，再去拖动它左下角的填充。聚丙向下，注意保留底部一行为原有表格的下边框好，松开鼠标，这样就可以增加对应的项目。 把所有的项目处理完毕之后，多余的项目删除，那么顶部的开工日期、结束日期和总工期会自动变化更新，这里的项目数量统计也会自动更新计算，不需要手工修改。 如果你发现这里的开工日期、结束日期、总工期或者上面的项目数量统计不对，那肯定是这里有多余的无用的项目删除，或者把错误的日期改正确，顶部的这些信息就会及时更新。计算 多余的日期，你可以在顶部列表上拖动选举，但注意最右侧这一列不要选中，然后开始航科列，删除单元格，删除列就可以删掉多余的日期。 想增加日期时间轴的跨度，延长日期的话，向右侧移动，留出合适的操作空间，跟增加项目差不多。在最后一列列表上点击一下，选中最后一个有填充的这一列，然后呢，拖动填充距柄向右 增加列，然后在原来表格日期最后一列列表上点击选中整列，拖动它的填充。聚丙向右，注意最右侧留出一列填充作为边框，这样就可以增加日期时间轴的长度。 这个模板是公式法制作，所以呢，支持修改横道图进度条的颜色，可以拖动选定要修改颜色的区域，一定从左选择到最右侧，然后在顶部文字颜色当中设定合适的颜色，横道图进度条就可以按我们设定的颜色发生变化。 好，以上就是我的雅丰系列横道图模板当中 c 六自动模板在 wps 当中的修改使用方法，如果你用的是 excel， 可以 看上一期视频。

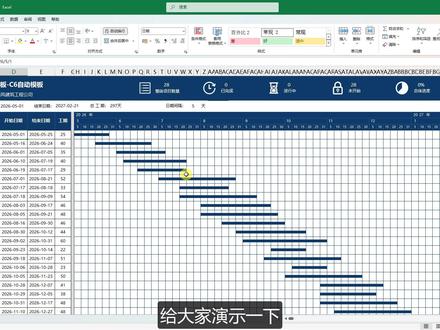

03:50查看AI文稿AI文稿给大家演示一下我的雅风系列 excel 横道图模板当中 c 六自动模板的使用方法。获取模板可以进我橱窗下单横道图课程或横道图模板，然后私信我领取模板。这个 c 六模板呢，我给大家准备了灰色、蓝色和绿色三种配色。 那么现在给大家演示用的软件是 excel， 用 wps 也可以。 wps 的 使用方法，看下期视频。打开模板文件之后呢，顶部的表格标题和施工单位直接点选修改文字即可， 左侧项目名称直接改文字，开始日期，结束日期，用 excel 标准的格式输入减号或斜杠来分割年月日就行。比如这里，我把第二个项目的结束日期改成二零二六年八月十五日，就直接输入二零二六，减号八，减号十五，然后回车。 工期会自动变化，右侧的横道图进度条也会自动更新。把左侧所有的项目信息填好，无用的项目删除之后，顶部的开工日期、结束日期、总工期。还有这里的项目数量统计会自动变化，自动计算更新，不需要手工修改。 通过日期间隔可以调整日期时间轴的间隔天数。你可以根据项目的长短选择一天、五天、十天、十五天、一个月都可以。 项目总工期比较长好几年，你可以选择十五天或者一个月。项目工期比较短，可以选择五天、十天或者一天都行。下方的横道图进度条会根据所选日期间隔自动更新变化， 有多余的项目一定及时删除，可以拖动选取多余的项目名称。注意呢，这个模板比较特殊，在于四周我加了对应的边框，这样看起来比较美观。 所以想删除多余项目，选定项目名称时呢，底部这一行不要选中，然后点顶部的删除，选择删除工作表行，就可以删除掉多余的项目。 如果想在表格基础上增加新的项目，向下拉动滚动条，看到最后一个项目之后，鼠标指向最底部有填充这一行，点击它左侧的行号，领取这一行。 然后把鼠标放在左下角小方块填充聚丙上，向下拖动出若干行，增加底部的填充区域， 然后再去选择原有表格项目的最后一行，点击左侧的行号，选中整行，再去拖动它左下角的填充聚丙到下，注意留一行作为底部的边框，这样就可以增加新的项目。 如果想删除多余的日期，可以在日期对应的单元格上直接拖动领取日期。顶部列表上拖动也行，但要注意不要选中最后一列，然后点删除，删除工作表列，就可以删掉多余的日期，同时保留右侧的边框。 如果想增加日期的长度跟增加行操作差不多，先点击向右的箭头，把右侧留出足够的操作空间。先在最后一列有填充这一列的列表上，点击选举整列，之后拖动他右上角的填充距饼，向右增加若干列， 然后再点击原有表格日期的最后一列的列表，拖动他右上角的边框， 这样就可以增加日期的跨度。横道图的进度条颜色也可以随意修改，你可以拖动选定要修改颜色的项目，一定从左到右选中整个横道图进度条的表格区域，然后在顶部点击文字颜色，修改成自己想要的颜色就可以。 以上就是我的雅丰系列 excel 横道图模板当中 c 六自动模板在 excel 里的使用方法， wps 的 使用方法，看下一期视频的演示。
00:14查看AI文稿AI文稿施工进度计划表、横道图自动生成表格，同时管理实际日期和计划日期，输入开始时间和结束时间，即可自动生成图表，免去大量操作过程。评论留言发给你！
1179表哥大刘

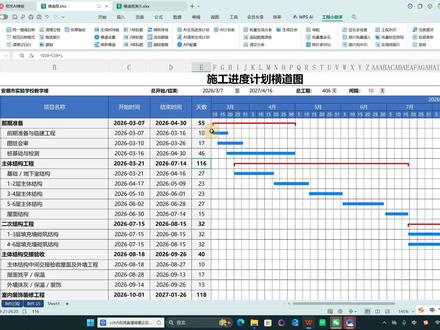

01:23查看AI文稿AI文稿再也不用手动去画横道图和时间轴了，今天我们把这样一个施工进度计划表转成施工进度横道图，只需要三步。第一步， 把每道工序的名称，每道工序的开始时间、结束时间复制粘贴到我们的模板中，粘贴的时候单机第一个工序的第一个单元格，选择开始粘贴下面的值。二步， 调整后面这个时间轴，点击时间轴的第一个单元格点工程小助手插件里的生成时间轴，去掉勾选选生成时间轴点，刷新横道。第三步， 修改成集，这些里面都改成二级标题，我们把一级标题单独选中点一级标题，这样标题划分就完成了。横道设置，我们把横道的样式改为使用一级、二级、三级样式 保存并应用。另外我们这些横道现在是四月二十八号，我改成三月二十八的时候，上方的一级标题的开始结束时间以及后面的这个括号横道，它会自动变化汇总样式，可以选择括号样式和两端倒三角样式，并且它的大小都是可以调整的， 看一下效果，放大给大家看一下所有横道的颜色粗细也都是可以修改，比如修改成橙色，大家学会了吗？
50横道图

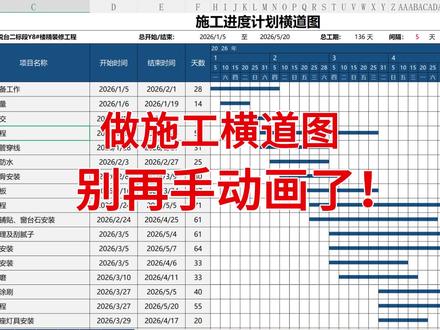

00:48查看AI文稿AI文稿做施工横道图别再手动画了！免费版横道图使用教程，一、用 wps 打开模板，只需要修改黄色区域的内容，整个横道图直接全自动生成。二、只需要修改每道工序的名称、开始结束时间、 工序的天数，横道、横道上面的日期、总开始结束时间、总工期全部自动生成，工期可跨年。三、总工期多少天都可以修改，间隔天数即可。间隔天数可设置为， 一天、两天、三天、四天、五天、七天、十天、十四天、十五天、一个月四、所有颜色都能改， 修改背景颜色就选中区域，改填充颜色。修改横道颜色就选中横道区域，改字体颜色。五、可编辑十五行内容，做完直接截图即可。
