visio化工流程图制作学习
在微缩里边，当我们画完图，想要给一部分形状添加一个虚线的外框，就像这样，我们该怎么做呢？很多人可能会使用形状窗格里边的矩形，但是你这样拖动出来的形状，当你放大移动的时候，很有可能对连接线呢产生一些干扰， 影响到你的绘图。这种方法呢是错误的，今天我就教你一个更简单更有效的方法。第一步，我们首先多选中你需要圈起来的形状，然后右键单击选择容器，添加到新容器， 或者是选中这些形状，点击插入选项卡的插入容器插入。第一个这两种方法呢都是可以的。第二步，选中这个容器外框，我们点击上方容器格式选项卡，这里有一个标题样式，我们点击下拉选 则无标题。然后再点击左侧大小，这里的根据内容调整，自动调整这个矩形外框的大小。如果你觉得这个外框和形状之间距离过大或者过小，也可以在大小这里的边距选择一些具体的数值，这里的数值越大，这个外框到形状之间的距离也会越远。 最后就是第三步，在选中这个容器外框的状态下，我们点击开始选项卡这里的线条样式，点击下拉，把它修改成虚线就可以。 除此之外，你还可以在形状样式里修改线条的颜色，修改线条的粗细等等。通过这样的操作，我们就快速给绘图里边一部分形状添加了一个虚线的外框。如果你觉得有帮助，可以点赞关注，以后我也会开直播给大家分享更多有用的画图技巧。好了，这里是 viso 留中的部落，我叫浩，我们下期视频再见。
粉丝2.3万获赞6.6万
相关视频
01:33查看AI文稿AI文稿大家好，我是嘉浩，在 v 手中，我们经常需要对形状进行操作，今天教你四招，绝对对你有帮助。第一招，按住 shift 用鼠标移动形状，可以限制形状，只能水平移动或者垂直移动，适合需要平离形状的情况。 第二招，选中一个形状之后，按住 shift 加方向键，可以使形状进行微小的移动，适合对形状的位置进行微调的时候去这样操作。第三招，按住 ctrl 键，选中一个形状，拖动到另一个位置，松开 开鼠标，但是不要松开 ctrl 键就可以实现快速复制，记住，这个过程的关键是松开鼠标之后再松开 ctrl 键，否则就是移动形状而不是复制了。 第四招，我们都知道拖动形状上的控制手柄，就这个小白点可以改变形状的长或宽。 拖动形状脚上的控制手柄可以等比例的改变形状的大小，不过当你按住 shift 之后，拖动边上的控制手柄，就可以等比例的改变形状的大小， 而拖动脚上的控制手柄就可以非等比例的改变形状的大小，也就是可以自由的改变长和宽的长度。好了，这四个技巧我最常用的是第三个，快速复制，希望今天的分享对你有帮助，欢迎点赞关注我们，后面接着聊。
838Visio流程图部落
01:41
01:51
00:56查看AI文稿AI文稿大家好，我是嘉浩，之前有朋友提问如何快速复制形状并排列成几行几列等具的版式， 其实用微搜中的排列形状功能就可以完美解决这个问题。首先在微搜中创建一个形状，当然你也可以拖进去图片或者文本框都是可以通过排列形状的功能快速复制的。 我们先拿这个形状举例，鼠标左键单击选中你要复制的形状，之后点击试图选项卡的加载项，其他 v 组方案排列形状，我们可以输入横竖复制个数间距，这里我们可以先把下面的间距选项修改为形状边缘，然后再在上面输入具体的数值就可以 设置完成之后点击确认就可以快速复制出形状矩阵了。另外这里的与主形状的旋转保持一致，我给你看一组对比你就明白了。好了，如果觉得今天的分享对你有帮助，欢迎点赞关注，这里是微走流程度部落，我是加号，我们下期再见！
144Visio流程图部落
07:30查看AI文稿AI文稿好，同学们好，先做一下自我介绍，我叫无名，大家可以叫我吴老师。我们这套课程的主题是零基础速成微瘦高手，也就说即使同学们在之前没有使用过微瘦这样一款软件，又或者是没有任何的微瘦基础知识的积累，那么通过学习本套课程都可以速成微瘦高手。 那我们接下来啊，既然要来学习微搜这样一款软件，首先呢，对于微搜啊这样一款软件，它的功能要有一个基本的了解，所以呢，我接下来啊，会针对微搜给同学们做一个入门的介绍。 那我们先来看一下 vso 是一款什么样的软件，我们可以看到 vso 啊，它是整个 office 软件系列中的其中一个组件， 使用过 office 软件系列产品的同学都应该了解， office 系列中的每一个组件，他的功能定位都是不一样的，对于微手来说，他的功能定位就是去负责绘制流程图或者是示意图，也就是说我们 可以把微搜作为一个办公制图的一个软件来看。我们接下来再接着往下看，可以看到微搜可以创建具有专业外观的图表，也就是说我们可以进一步的把微搜定位为是可以绘制专业图表的这样一个办公软件， 他可以针对哪些信息去绘制图表呢？那由我们工作中遇到的各种各样的复杂信息，也就说当我们在工作中遇到的各种各样的信息量比较大的时候，那这些信息聚集在一起就是复杂的信息。 同时呢，也会有啊跨部门的这样一个协同办公的一些流程，那这些呢就是属于系统化的一些流程，我们可以针对这些复杂信息系统和流程，把他们用图表的方式进行展示，也就是进行可视化的处理。 有了这样一个图表的展示之后，那同学们来想一下，是不是就能够方便我们和同事以及呢客户针对我们的业务进行分析和交流， 从而呢能够帮助我们去做出更好的角色，也就是提升我们的工作效率。所以呢看完这两句话之后，同学们现在应该能够搞清楚，微售它是一个专业的绘制图表的办公软件，它可以针对我们工作中的复杂信息系统和流程， 去把他们用图表的方式进行展示，也就是进行可视化的处理。我们通过这些图表就可以相比于文字更加方便的和我们的同事以及那客户去分析和交流我们的业务，这样呢就能够更好的去做出我们的业务决策，从而呢提升我们的工作效率。 好对于微手有了一个入门的了解之后，那我们接下来就来看一下微手能够绘制哪些图表，那图片来看，我在这里呢给大家举了几个例子，这些呢都是可以通过微手去进行绘制的。我们首先来看一下这个第一张图表就是工作流程图，我们可以看到对于一个产 产品来说，刚开始啊需要去进行研发设计，把它设计出来之后，那我们就需要把它制造出来，那既然要去制造一个产品，肯定就需要供应商去提供各种各样的原材料，有了这些原材料之后，我们就可以把产品制造出来，然后把我们生产出来的产品放在库存中， 如果我们想要把库存中的商品销售出去，那么就需要把这个产品去对外进行营销，也就说让客户们知道我们有这样的一个产品，才可以把库存中的产品把它销售出去。 同学们来看，通过这张图表，是不是一下子就可以把一个公司针对某个产品这样的一个流程，相比于文字更好的把它描述出来。那这个啊是通过微搜就可以进行绘制的一个工作流程图。我们再接着往下来看，当我们呀去针对某一个项目去进行管理的时候，是可以把一个项 把它分分成不同的阶段。我们可以看到对于啊啊微手来说，他还可以去绘制日审表，可以看到像在这个图表中，我们可以看到有计划阶段，有开发阶段，有促销阶段，每一个阶段所对应的日期在这里啊都可以进行标注。 而且呢对于这个项目来说，有里程碑的一些任务都可以啊通过这种方式去进行标注说明。在这里呢我们也可以看到今天的日期是一个什么日期， 他通过微手就可以绘制针对啊项目管理的这样的一个日程表。好，这是第二张表，那我们再接下来再往下看。对于啊现在目前社会上的大部分企业来说，都应该有公司内部的网络， 我们可以看到我们通过公司的路由器可以去连接打印机，可以去连接同事们的电脑，那么同事们就可以啊，通过电脑啊让打印机能够打印出来相应的一些文档， 同时呢，看到这里啊，还有这个防火墙，去规避一些非法的电子邮件，以及到其他一些非法的文档，而且呢通过公司路由器还可以通过无限的方式把网络发送出去。那同学们来看，是不是啊，这样的一个图像，就是啊，一个企业的网络图，比深色的文字更能直观的去表示公司一个网络情况。 那我们再往下来看，看到啊，在微热中还可以啊，去绘制电气图，当然了，这样的一个图笔啊，就相对来说要结合啊，相对一些专业知识了， 那么我们到此为止，只是通过四个图表就应该啊，能够让同学们有一个直观的了解微索啊，他是一个非常专业的这样的一个图表的软件。 那么微首到底能够绘制哪些类别的图表呢？那我接下来也给同学们来说明一下。我们可以看到，对于微首来说啊，他提供了总共有八个类别的这样一些图表，当然了，这是针对于啊微首二零一九 来说的。对面要注意一下我们这道课程啊，针对的版本，既可以通过二零一六来进行学习，也可以通过二零一九来进行学习。二零一六同样有这样八个类别，我针对啊这几个类别分别给你们来介绍一下，那可以看到这个 就是商务类别，也就说我们在商务上面遇到的有这样一个组织加固图啊，或者是各种各样一些分析的图标，我们都可以啊，通过微搜去进行绘制。那我们家居已经到办公领域的这样一些平面布置图，也可以通过微搜进行绘制， 有些同学呢，可能啊是属于相关的一些工程专业的，那么也可以使用微手去协助自己啊，加快自己的设计的一个速度以及呢工作的一个效率。 再有就是一些常规的一些形状，我们通过这些常规的形状也可以啊把它们组合起来，绘制出来一些非常强大的这样的一些图表。再有就是在我们的工作中也会涉及到一些项目的日程安排， 牌呀，管理呀等等。通过微搜也可以绘制这个流程图，对于同学们来说应该说是非常熟悉了，我们经常会在一些政府的一些网站或者是呢企业的一些文档中看到各种各样的流程图，通过微搜就可以高效的去绘制这些流程图。 还有就是对于 it 行业来说，有网络以及呢软件和数据库，包括网站等等的这些图像，我们都可以通过微手去进行绘制。 那经过老师这节课的说明，同学们现在目前对于微手应该已经有了一个大概的了解了，我们这一节课主要的目标啊，就是针对微手给同学们做一下介绍说明。 应该说在我们的工作中，我们经常会需要给很多人去进行演讲，或者是呢进行培训，又或者是针对业务和客户和同事或者是领导去进行讨论，那通过深色的文字去表达，应该说这种效率啊 还是非常低下的。而我们通过微手这样一个软件，可以说可以通过很快的这样一个方式就可以把微手学会，那我们以后在工作中就可以把各种各样的信息，把他们通过图表的方式来展现出来，那同学们来想一下，这是不是就能够提升我们和客户 或者是领导或者是同事之间的这样的一个共同效率，而且呢能够方便我们去做出更好的角色。所以呢，微售是对于我们办公来说非常有用的一个软件，但是呢，很多人经常会忽视这样的一个软件， 我们这道课程的目的啊，就是为了能够让大家去掌握这样一个别人经常忽视的这样一个软件，去加速提升自己的工作效率。好，那么这一节课我只是针对微手做一个基本的了解，下一节课呢，我们将会正式进入微手这套课程的学习。好，那么这一节课我就先讲到这里。
3241wumingketang

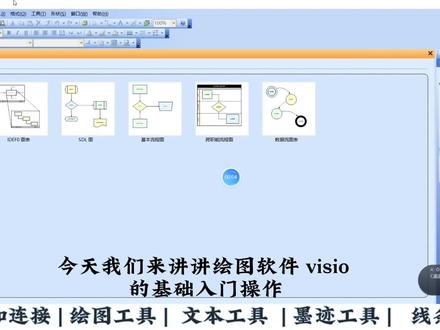

02:15查看AI文稿AI文稿哈喽宝子们，今天我们来讲讲绘图软件 video 的基础入门操作。首先打开 video， 在类别里打开要绘制的类型，将图形拖入画布， 点击连接线工具就可以进行连线， 但是我们会发现线段有箭头，我们知道画 e r 模型的时候不能有箭头，我们选择绘图工具，它就会弹出一个小面板，点击直线，这时候我们画出来的就是没有箭头的直线。另外这里有矩形和椭圆形，我们可以直接绘制，就不必拖拽， 非常方便。我们在这里绘制一个简单的 eo 模型， 然后我们选择文本工具，就可以输入文字，我们调整一下字号 就完成了。然后我们看到这个墨迹工具同样会出现一个小面板， 这个橡皮可以擦除墨迹，这里可以调节画笔的粗细，如果我们想删除其他的部分，先单击选中，然后点击这个叉叉就可以删除了，我们也可以大范围的框选，就可以 快速删除。在格式这里选择线条，在这里我们可以设置线条，这里我们可以设置箭头的样式，点击确定。 如果要调节 e o 的线条，我们首先选择它，然后在格式里设置选择线条， 选择无箭头，点击应用确定，就得到了一条无箭头的直线。好了就讲到这里，大家有什么疑问可以在评论区留言，拜拜了。
785小秦的小羽毛
00:38查看AI文稿AI文稿如何利用 chat t p t 快速制作流程图？以 power b i 数据分析的流程为例，要求 chat t t p t 回答整个流程定影 burmet 格式输出，然后复制代码，打开流程图软件 draw real， 创建一个新的绘图， 点击上方的加号，选择高级 mermaid， 然后将 check gpt 中复制的代码粘贴进去，点击插入，这个流程图就做好了。 是不是非常方便，效率大大提升了呢？
149PowerBI星球
03:12

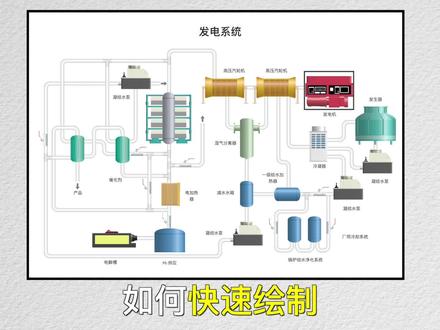

00:44查看AI文稿AI文稿如何快速绘制复杂又专业的工艺流程图？只需记住这三点就能轻松搞定！一、打开意图图饰，找到工艺流程分类，里面集合了大量不同类型的 pnid 图饰和工程图模板，直接套用可以节省大量绘图时间。二、如果需求比较复杂， 每一个专业的模板都支持自由编辑更改图形，轻松满足你的绘图需求。三、意图还支持高度自定义创作，只需新建空白绘图。在左侧的符号库中，有包括 pid、 管道、阀门、工业灯， 上千种专业符号可以使用，按需拖拽出来，自由拼接，分分钟搞定。你想要的工艺流程图是只要记住这三点就能搞定！复杂的工艺流程图，你爱了吗？
1427万兴图示
16:17查看AI文稿AI文稿嗯，大家好，今天给大家那个做一下这个流程图怎么画出来 一张流程图，我们先看看这个流程图都有些什么东西，正常的流程图里边设备是吧？肯定有设备， 设备完放到位置之后，设备与设备之间有连接的管道，连接的管道，连接的管道上面有一些仪表，连到管道之间有阀门进行控制，对吧？阀门有电动的， 手动的，仪表也是有一些就订仪表，一些演穿仪表以及在线分析仪等等。 我们在做这个流程图的时候，首先你要知道你这个流程图的 作用目的是什么？你像这张流程图，这是一个什么流程图？这是一张分数站的工艺及自控流程图。分数站，我们一般讲的分数站添，比如说天然气的分数站，他都有一些必备的功能，对不对？ 像这个分数站这功能一般有什么？过滤、分离、尽量压力、流量的控制，一般说的就是过滤、分离，尽量调压。 那关于流程图以满足分数计量压力流量的控制，站内自用器和越站的需要，你看这个分数是一个，控制是一个，如果你站里边自己有，比如说锅炉啊，做饭呐，一些小的自用器也得有， 你得有开口有计量，对吧？还有一些越战，越战是什么意思？就是说我紧急情况下我要越过这个分数战， 就相当于我就说你本来是我正常的话，我是这个气到这来，进入你的飞速站，从飞速站下游再出去，当你紧急情况，比如说我战略有问题了，但是这个 这管子不能停书这边上有一个啊，相当有一个旁通，有一有一条支路，然后可以让气过去，然后越过这个所以叫越战， 必要时还以满足清管器接收发送以 t n t 加热的需要。你说你是首站，一般是发送清管区，末站能接收，如果是中间的分数站，你就是要有接收功能和发送功能。 t n t 加热， t n t 加热主要是 如果是你这个在南方跟北方的区别，就是说白了是温度的差异，如果你温度太低，我的天气到冬天有可能温度太低，他有里面有，因为气里面其实还有一些凝吸油，如果温度一低他就吸出来了， 这就跟水空气中含有水气的原理是一样的，平常的话咱们可能感觉不到空气中的水分，但是你温度一低，他就有水水雾水气啥的，这个原理其实是一个意思，所以我们这个分数在他的那个一个过程，简单的看一下这个 一个工艺流程。首先我们这个分数上接收上游的阀式来气，这是一个紧急切断阀，紧急切断阀之后是电动球阀，这个阀门的好看一点，到最后就说这个阀门跟阀门控制之间最近 一个什么旋风分离器，这是主要的设备，旋风分离设备对吧？旋风分离器之后也是经过阀门，然后又经过过滤分离器，过滤器进回之后也是阀门， 他有的是手动阀，有的是电动阀，这个主要是一个控制的一个需要。你们现在都讲究这个自动化，对吧？你不能所有的都是自动阀，也不能所有的是球阀那个手控阀，你所有自动阀的话，你这个照样会高，然后你是在必要的关键路径上用上自动阀，需要控制的时候我能控制这个回路的开和关， 然后手动阀也是必须的，因为我需要，我不能说所有的都自动，我还得有手动的功能，这个时候我需要手动的去关闭， 那手动去调整，这个时候还有手动求法，你看这前面一个法，后面一法就把这个设备隔离开来了，基本上你看 其实他都是这个样子的啊，经过这两个设备之后吧，对吧？你得往下输，往下输吧，你得经过流量计，对吧？因为你相当于这个我是商家，我卖东西，我的计量，我卖给别人多少东西了，所以这个有计量的东西得有。 今天晚上之后，别人那个有个要求，你说我共给你是六兆帕，别人要求四兆帕，怎么办？有一个调压，所以这边有个调压翘，对吧？对压力进行，这就是流量压力的控制嘛。 嗯，完成完调压之后吧，我就可以就说我 上游给下游的压力，说已经符合下游的要求，对吧？然后就可以给下游攻过去，所以下一个去下游，或者是去门站，或者去用户，就是看你的那个流向，对吧？ 说这次也相当于一个小的一个 p、 f、 d 流程，流程完之后我们把它落在这个图上，我们怎么落？我们首先应该做些准准备，对吧？我们先图框，最好是一个带一个图框 做个图框， 今天我们主要讲的啥？就临摹，我首先看懂这张图，然后我能把这个图模仿过来。 最开始的话咱们就说，嗯，学习嘛，就相当于一个学习过程，我首先学习一下成熟的工艺，然后学一下成熟的这些，呃，前辈们这些同事们就是做图是怎么做的，对吧？ 这个流程我们已经知道了，就说一个分数流程，接收上游来去，然后通过阀门，通过旋风分离，过滤分离，然后通过流量计调下窍，然后去下油，对吧？ 设备就是这几个东西，收球桶，还有一个放空立管，一个应急放空，应急放空系统里面的 过滤分离器两台，前方分离器一台，流量记调下翘两套，对吧？ 这个设备就是这些，其他的都是主要管道，管道系统，阀门，还有一些控制系统。我们首先对这个 to 的进行读图进行识别学习， 首先从这来这是一个 g n 接头，就是相当于一个隔离，隔离一个装置， 这个清管三通，清管三通的目的就是说我这个三通我需要通过我的清管球清管器，所以他这个叫清管三通，因为我这个东西最后要通球的那球要能过得去， 你看其他位置，这个三通就没有，表示这个三通也比较特殊一些，对吧？就是我有特殊的要求， 这个时候你可以把档当成一条直线过来，我现在前期看，我就看主页流程，我不用看 那么细，对吧？先把学习主要流程，先把主要的矛盾抓住了，然后再解决次要矛盾，对不对？我们一步一步来这个上游来气，从这主要管道往下走，这是一个分支，对吧？是一个相当于一个预留口， 往下走，走走，走到这，这是一个什么？这就是一个收球筒， 奢求桶，清管器奢求桶，就说我这个上上游来的这个清管清管器之后我在这个这个地方可以把它放释放出来，那把那个其他的渣子啊或者是杂物给清理出来，从这达这个目的。 所以你看的时候你这一块他是一个单独的一个小功能，你也可以暂时不用看，如果你看主要流程，对吧？说完了我倩就从这过来，然后往前走，走走走，走到这 阀门，你可以暂时也不用看。走走走走，这是一个会馆，走啊，这什么过滤器，旋风分离器， 再往下走也是会馆这两套系统，对吧？他是变形的，所以你看的时候就可以开一台，然后你把这一台的那个流程走通之后，这两台流程他是一样的，变形的，对不对？就跟双胞胎一样，他是一样的， 这也是一个会馆要下什么？整流器，这块到了应该是流量记了，对吧？尽量调压的， 这个调压计量，计量完之后下步什么？下步就调压两个窍， s k e s k 二，对吧？调压窍计量过了就是调压窍， 你看他这里有一路什么？你看这是一路直接过来的，这一路有旋风分离器，对吧？旋风分离这一路他是不带旋风的，是过滤分离， 说他这个可能就是为了什么？你要想知道他为什么一路有一路没有，对吧？他的目的是什么？这个 多了一个设备，那他设备的功能是什么？旋风分离分离杂质，这上面如果来气比较清洁比较干净的时候，不需要分离，不需要通过设备，我直接就过去了，如果上有来气，需要经过去旋风分离除一下杂质，这个时候我就需要通过这一路， 其实他就是这个目的，对吧？就说，呃，我这个东西，我就说怎么说呢？像学习一样，有困难的题，有简单的题，对吧？我们先做简单的题， 我喜欢简单的题、困难的题，我可能需要一些特殊的方法，所以他需要加一台设备在后面，这两个他其实就是一样的，这个设备就是不管怎么着我都需要这个东西， 就过滤分离，都得过滤分离一遍，然后你往下走，然后是，对吧？计量，我卖给下面现有多少多少，我们怎么就说对账，我们怎么对的上？你说你给了我一百，我说我就收到五十把这个东西对账怎么对的上？就这个通过计量来对账， 那再下一步就是什么调压，就说你下一个用户需要多少压力，对吧？然后我这个是调压，就说我满足一下你的要求，比如说你要三三只、公三公斤或者三兆帕，我都给你 设定到三国历史上，把我输给你就行了，对吧？你看这号下面，哎，又取下一门战。 如果这个主流程就大家理解的时候，不用，就是看太细，我就是啊，我这个气从这来，正常的话，从这来往下走，通过这个前后分离，或者是没有设备，然后经过过滤分离啊，经过啊，经过计量啊，经过调压啊， 就给下油了，对不对？然后这个时候这是主要流程，主要流程看完之后还有些其他流程， 这个红色放空，就说你这个是正常运行的流程，是这个样子，对吧？如果就说我需要 放空的时候，或者说我在这是这个系统刚投入运行的时候，这有一些里面有一些空气，我需要排除的时候需要怎么动怎么弄，这时有一套放空系统，放空系统大家字面上意思就说放空，我可以把里面东西这个放掉， 就说我可能这个里面有杂质，要是有什么设备故障了，我需要这个，我站内放空都给放掉，可以从这放掉，对吧？从放空立管都给统一到一个安全的地方，给，都给放出去，不能说我在站里面都啊啊都给放， 我在里面，万一就说你家里面有电器，对吧？你可能没有没有人吸烟，现在管理的比较严，没有人吸烟，但是你有电器，如果你把这个有害气都给放出来，他不能是有害，他是有，他是啥？易燃易爆的天气，大家都知道做饭用做饭，你天天气，你工业用的就是烧煤、烧锅炉 这些东西，如果你大批量的出来，你要一个火花，一个火星就引燃的话，就造成很大的事故，所以说他要到指定地点去放空，所以他有一套放空系统，放空的系统你看他每个点， 他是只要是有一个单独的区域，我就要把这个单独的区域给放掉，就说你看这进站的位置， 这是收球桶的位置，这是设备的位置，这是就说你不能有天然气的残留在里面， 我要把所有位置，我所有位置的气我都要能放的掉，如果你有就说你看这个位置放不出去啊，你就加一条放空管道对不对？咱就可以把它放出去， 这是放空系统，还有一个什么系统排位系统，排位系统就说你这个东西，您这个设备是吧？除完杂质这个东西有东西都得排掉，对吧？杂质呢？不管是水啊、过滤凝吸油啊这些都依然它这个东西啊，在天气里面弄出 出来的东西都有点，就说有点易燃易爆的东西都得到指定地点去，这个不能随便排，不能像咱们那个洗碗的水啊，甚至下水这些东西随便排。 这个正常来说这个设备就是三套系统，一个工艺系统，就正常的工艺操作系统，一个放空系统，一个排风系统，然后这个工艺系统里面还有一些细分的一些小系统，比如说我这个轻管， 这个接收与发送系统，这个地方我是轻管，什么？我是收球筒，我是光收球的， 这球是什么意思啊？就是这个上游这里面放一个，他们叫通球吗？这个管子里面放一个球，轻管球轻管器那面有压力，把他顶着往前走，这个 拖拖把拖把一样扫地扫过去，把管子里面杂质给扫一扫，通过这过来过来过来，到这到这到这，从这，然后把压力降了放出来。这个他有一套操作流程的，有一套这阀门的控制系统的， 就是我哪个阀门开，哪个阀门关，那可以让球从这过往这走，不是往，而不是往这里面走，一般的跑，跑这里面去，你弄过不来啊？ 这个希望当时可以去研究，其实是很简单的事情，就说你我取消过了，对吧？我这两个阀门一关断， 那球不就往这跑了吗？对吧？这个阀门关，这个阀门关，只能你就只有这一条路由，你要是正常通气，不是球来的时候，我这个阀门关，这个阀门关，这个阀门关，那气儿只能从这边走，他这个阀门就是控制，是这么来控制这里面 仪表这些东西我都给删掉了。我们在做图之前，我们就首先我们讲一下比较，呃，因为各个院都有自己的规定嘛，我们就说自己养成一个良好的系统，良好的那个习惯，我们设立一下图层，图层的位置就说， 嗯，你们看吧，自己修改一下，把这些东西，把这些需要用的东西啊，编辑啊、修改啊、标注啊，图层啊这些东西你们都给调出来，这个东西我就不教了，这说一下怎么用 图层，我们这个对吧？呃，有设备，有几台设备，有撬装的， 有过滤分离的清管器的，我们设备建一个图层管道，管道有三个系统，供应系统、放空系统、排位系统，我们建图层不建那么多， 建几个图层就完了。然后还有标注，标注的话也尽量建个文字系统，建一个 那些阀门仪表这些到时候咱们再学吧，这些小东西，到时候你根据你的需要需求各个位置再添加就行。我们今天就讲一下大概的一个大流程，大图是怎么做的？咱们先掌握大的方向对吧？这一上来做的特别细的话，但是肯定抓不住点，咱们就做这个大概的东西。
127化工设计七七老师

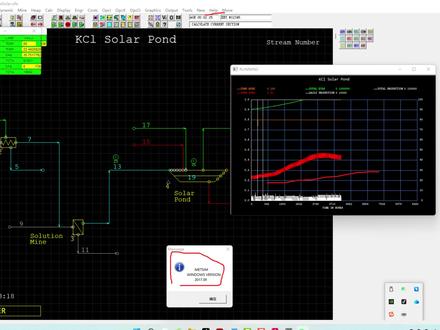

05:16查看AI文稿AI文稿pro maxim v 二零幺七点零九起源于一个也经过程模拟程序，用于再复杂工艺流程图的主要单元操作，周围执行质量平衡，详细的热平衡化学工艺控制设备尺寸成本估算和工艺分析。花桥绿地 club 专业设计及培训 mango with you 微信在我八零四二五 东北车站终点站花桥到了，开右边门下车请注意安全，请全体乘客下车。
