catia如何自动生成零件序号
今天给大家讲解工程制图中零件序号的标注方法。双击激活需要添加零件号的视图， 在标注工具条中找到零件序号图标，并单击。单击视图中需要添加零件号的位置。 确认位置后，单机完成绘制并输入零件序号。 单击绘制好的零件序号，使其处于高亮状态。右击端部位置选择符号 形状选项，可以修改符号的类型。 以上就是工程制图中零件序号的标注方法。
粉丝710获赞4237
相关视频

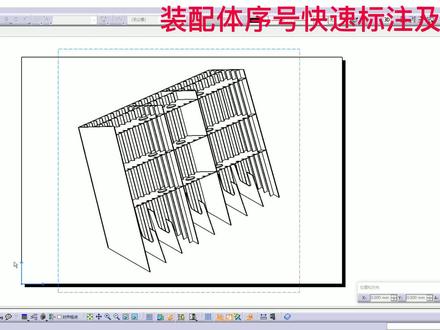

08:33查看AI文稿AI文稿我是小蚂蚁这节课我们继续来学习卡其亚小技巧第三百七十五集。 啊，那么在讲课程之前呢啊，希望大家能够去啊了解一下我们这个卡其亚小蚂蚁的公众号，然后在这里面的话会分享更多啊，更加高级一些的小技巧 啊，并且在这里面会讲很多其他的一些高端的模块的一些内容。好啊，那么我们现在开始啊，今天要讲解这个内容啊，是在我们这个装配体当中给每一个零件赋予编号 啊，赋予了编号之后呢，我们要在这个装配啊，要在这个装配图当中，就是我们这个工程制图的装配图当中，然后把每一个编号都给他投出来啊，但是呢就是说这一步操作的话啊，很多朋友应该都是都是会是吧？都会的啊，但是呢我们就是要拓展一下，就 说我们要投出来这样的一个装配图之后呢，我们不仅仅要把这样的一个啊编号给他，就是关联的编号给他投出来啊，我们要把他这个啊，就是零件的，比如说这些零件的这些实力面实力名称，或者说是我们这个零件的这个零件编号啊，我们也给他投出来 啊，我们应该怎样去操作啊？我们这边先看一下哈，啊，我们右键然后这边有一个属性是吧？啊？属性这里面的话我们可以看一下这里边有一个零件编号，就是帕特 number 是吧？ 啊，这里边的话他是一个啊类似于名称的这样的一个编号，其实就是说我们在做这个标准化管理的时候，一般我们会给他就是说啊加上一个特殊的阿拉伯数字的一个编号 啊，比如说零零幺零，是吧？就是这样的一个编号啊，然后呢这里边啊这个叫做一个实力名称，是吧？啊，如果我们给他赋予了这个 序号啊，序号的话啊，那么在我们这个属性，这个啊，这个选项卡这里面就是会有这个相关的一个序号啊，一会的话我们可以就是给他赋予一下，然后我们打开这个属性再重新来看一下。好，然后我们可以就是说把这个这个啊， will 啊， robert 啊，这样吧，就是说我们把这些都给他修改一下啊，把把这个零件编号给他修改一下，点击下属信。 好，这这样的话我们去选择这个 dc 啊，然后这里边的话我们把这个编号给它改成零零二零啊，然后这边的话选择这个 nat 啊，然后零零零零三零 啊，再往下的话就选择一个标，就是这个轮子，是吧？零零四零， 好，然后我再去找到这个抓捕啊， 给他输入一个编号零零五零，好，然后点击一个确定。好，这样的话我们相当于把这个零件编号都给修改了啊，啊，像这一些帕特幺三幺二的话啊，还有这个帕特五，我就不给他修改了。好，然后接下来我们给他赋予这个编号啊，赋予编号的方法的话，我们来找一下啊，这边有一个啊，这个 啊，这个小图标，我们点击他一下啊，点击完了之后，然后我们去选择一个总成啊，选择他。好，然后这边的话弹出来一个对话框啊，这边的话就是说让我们去选择一个编号的一个模式 啊，我们可以去选择阿拉伯数字一二三四五六七啊，也可以去选择 abcdfg， 是吧？好，那么我们这边的话就给他按照阿拉伯数字给他赋予编号点击和确定。好，那么其实啊，就是说我们点击和确定的瞬间啊，那么啊，下面的这样的一些零件全部都赋予了编号啊，我们 可以点击看一下啊，点击第一个，然后点击一下属性。好，这边啊多了一个这个编号啊，这样的一个啊，这样的一个栏目，是吧？啊，他的编号是一，好，然后我们去打开他 啊，他的编号是二，是吧？好，然后我们再去打开他啊，他的编号也是二，因为他们两个是他们这几个啊，就啊是同一个零件，是吧？好，那么这个编号必然是三，是吧？就是我们这个 not 编号是三啊，这个编号的话应该就是四。 好，然后我们有了编号，有了编号之后，一般我们会去创建一个工程图，是吧？我们这边已经创建好了，我们打开这个工程图。 好，然后这边的话我可以去投影，随便的去投影一个视图啊，这边的话，我们啊为了就是观察方便的话，我们去点击一下这个轴测图啊，我们去投一个轴测图。好，然后选择这个爬墙 枪车啊，然后点击一下啊，然后我们啊就可以点击一下这个空白区域，把我们这个爬墙车啊给他投涌过来了，是吧？投涌过来之后啊，那么他是这个样子，是吧？啊，这个时候如果我们想把我们三 g 当中啊刚才所赋予的编号，然后把它给关联过来 啊，那么我们直接去点一个命令就可以了啊，我们这边来看一下，好像是在哪里？ 嗯，我找一下啊。 啊，应该就是这个，然后我们点击他，我们可以看到，就是我们把这个鼠标放在上面之后，我们可以看到他的名称是生成零件序号，是吧？然后我们点击他 一下，好啊，点击完了之后我们可以看到哈，就是说在我们这个轴测图里边已经出来了很多的序号，是吧？啊？五六七啊，然后这边是四八，然后三啊，这边是一是吧？啊？然后他这边的话他这个二没有了 啊，没有了吗？他这个二啊，有的时候是因为这个图啊，他太大了啊，有可能就是说把我们这个二直接给掩盖住了 啊，这个地方的话我们就不管他了啊，我们把他给拖出来看一下， 三四八一五六七啊，我们这边不管他了，就是说我们可有这样的一种方法可以把我们这个序号 给投出来，是吧？啊？但是呢就是说有的朋友呢，他不是想要去投这样的一个序号，他想要去把每一个零件的一个零件编号，就是说这个帕特当本给他投影出来啊，比如说就是我们选择这个零零三零，然后点击一下属性，他想要把这个零零三零给他投影出来 啊，那么这个时候有有的朋友就是说会让我就是说啊，问我就是可不可以通过这个卡卡其二次开发，然后去做这样的一个小插件？当然是可以的，但是啊没有必要，完全没有必要这么麻烦，因为在我们这个啊卡其啊这个软件当中啊，他其实是可以啊去实现的啊，根本不需要什么二次开发。 好，然后我们这边点击一个工具啊，点击个选项啊，去找到我们这个机械设计，把它给打开，然后找到这个工程制图啊，工程制图，然后这边找到这个标注和修饰啊，我们可以看到哈，这边有一个创 看见零件序号啊，然后我们把这个编号呢，他默认的是编号，那么刚才其实我们关联出来的也是编号，是吧？我们这边的话给他改成这个零件编号，点击一下确定 啊，是吧？好，那么这个时候的话，我们可以就是说去把我们这个啊这些都给他删除掉啊，或者说是我们如果不删除的话，我们来看一下是否可以啊？我们点击一下这个生成序号。 好，这个时候大家可以看到啊，就是说已经变了啊，但是我们原先的其实是需要删除的啊，他不是把原先的这个给取代了啊，他是重新的给我们去生成的是吧？啊，这样的话就是把原先这个序号给他删除掉就可以 啊，我们可以看到啊，帕特十二十三啊，然后帕特五，然后还有我们刚才修改完了之后的这个啊，零零幺零是吧？啊，这个是零零幺零，然后还有应该就是 说我们这个零零五零啊，这个是零零五零，然后这个是零零四零是吧？啊，好，这是我们这个啊，怎样去把我们这个零件编号啊，给他自动的投影出来的一种方法啊？就是说根本不需要通过这个二次开发，那我们也可以把它给投影出来，是吧？把它给关联出来 啊，当然的话这里面是有三个选项，是吧？啊，我们可以看一下哈，啊，这里面的话是有这个啊，编号，零件编号，还有我们这个实力名称，那么实力名称的话就是我们刚才所说的这个啊， 啊，这里边的这个括号里边的，是吧，我们可以把这个括号里面的这样的一个实力名称给他推送出来。好啊，那么这就是今天啊，就是说给大家去分享的这样的一个小技巧。好，那那么我们今天的这个内容呢，就先到此为止了啊，希望大家能够多多支持啊，如果就是感觉视频啊讲的还不错的话，希望 大家能够帮忙点赞转发啊。也当然的话就是也希望大家能够去关注一下我们这个公众号，或者有什么问题的话也可以加我个人微信啊，然后有难题的话也可以找我。好啊，谢谢大家，再见。
142CATIA学堂
05:16查看AI文稿AI文稿啊，大家好，我是小蚂蚁啊，今天我们继续来学习卡恰小鸡，小鸡四百五十六节啊，我们今天主要来分享一款小插件啊，小插件的功能是将一个装配体下面所有的零件 啊，他的这个零件编号，零件质量啊，还有这个每一个零件的最小包围盒的长宽高尺寸啊，给他批量导出到 excel 当中。 好，那么对于这个零件编号，还有这个零件重量啊，或者说是一些，比如说颜色啊，就是材料这样的一些属性啊，就是我们都不难理解，但是对于这个最小包围盒的话啊，我们这边的话就是单独的来讲一下啊， 啊，最小包围盒啊，其实我们之前在这个，呃，卡其亚小蚂蚁的公众号当中啊，已经讲过了啊，那么这边的话我们在 重新的来复习一下啊，比如说啊，我们现在把其中的一个零件啊，给他单独的打开啊，这个最小包围盒的话，我们可以去创建啊，基于零件绝对轴细的一个最小包围盒啊，也可以去创建啊，基于这个零件的惯性轴细的一个最小包围盒 啊，你比如说这个零件啊，我们来看一下他这个绝对轴性啊，啊，把它给显示出来。好，那么这是啊，这个零件的啊，基准坐标平面是吧？啊，然后我们直接去创建一个啊，这个零件的绝对轴性啊，就是他是吧？啊，我们现在已经创建好了，就是他 啊，其实他原先应该是有一个是吧？啊，在这个地方有一个了，好，这就是这个零件的一个绝对轴线是吧？好，那么我们现在再来看一下啊，我们去创建一下这个零件的一个惯性轴线啊，点击一下啊，不是，他点击一下 这个测量重量啊，然后点击一下零件几何体啊，这边有一个创建几何图形，然后点击一个轴线，点击一个确定啊，点击确定。 好，那么现在的话，我们就创建完了这个惯性轴线了，是吧？啊？但是我们现在看上去这个惯性轴线啊，你比如说这个 xy 这个平面啊，跟这个 xy 这个平面应该是完全平行的啊？为什么呢？因为我们这个零件比较规则，是吧？ 啊？你比如说如果这个零件啊，我在这个地方再给他去加上一块料的话啊，他这个关系周期啊，这个周期应该跟这个周期的话啊，他就不再是这个平行了啊，这，这是完全是一个巧合，是吧？就是因为我们这个零件啊，他现在是一个形状比较规则的对称的一个模型。 好，那么这是关于这个啊，绝对轴线，还有这个惯性轴线啊，有了这样的两个轴线，有了这样的轴线之后， 我们就可以基于这个轴隙去创建最小包围盒，是吧？啊？关于这个最小包围盒的创建的话，那么我们需要去基于这三个方向，三个轴隙的，基于这个轴隙的三个方向分别去创建极致点 啊，然后去把这个零件给他包裹起来就可以，是吧？这就叫做他的最小包围盒。通常的话我们为什么要采用这个最小包围盒呢？啊？有的情况我们是为了去啊，就是设计这个包装尺寸，设计包装物，是吧？啊？然后有的情况下我们为了去确定啊，这个毛配料 啊，你比如说啊，这是如果是一个注塑件的话啊，我们可能啊，就是我们就需要用这个模具去把它给注注塑出来，是吧？啊，那么这个模具啊，我这个行心，我们需要用到多大的一块材料的话啊，我们可能就需要用这个最小包围盒啊，去给他大体的 估啊，估摸一下是吧？好，那么这是关于这个最小包围盒哈，好，那么我们再回到这个装配体当中，现在的话，我们就去演示一下这个小插件啊，啊，刚才我们说了这个小插件的功能是将一个装配体下面所有的零件啊，他的这个零件号 啊，质量信息，还有这个最小包围盒的长宽高尺寸，给它批量的导出到这 excel 当中，是吧？好，点击一个工具，点击一个红，点击一个红啊，这边是已经编好的啊，就说我这边已经编好的一个啊红插件啊，然后点击一下运行 啊，然后已经创建了一个 excel 哈，你看它这个速度的话，其实还是相当快的啊，你看这边的话，找出这个 part number， 然后这个 b 这一类的话，应该就是这个长宽高啊，你看六十五乘以个六十六，再乘以个七， 然后 c 这一列的话，就是这个零件的一个重量信息啊，现在应该还在进行啊，那我们耐心的等待一下。 好，就是随着这样的一声蜂鸣响，就是说我们啊，这个小插件已经执行完毕了啊，就是最后这一声响啊，这一声响声的话啊，这也是就是说我通过这个代码去实现的哈，就是说啊，程序结束的时候，然后就给我们产生一下这个蜂鸣。 好啊，那么到现在为止的话，我们已经把这个最小包围盒他的一个创建啊，就是我们还讲了这个啊， 零件的一个绝对轴线，还有这个惯性轴线啊，以及我们所演示的这个小插件的一个操作啊，都给讲完了啊，那么如果大家想要学习卡枪二次开发呢 的话啊，可以关注一下我们这个微信公众号卡其亚小蚂蚁啊啊，在这里边的话会共享很多的数据资料啊，还有我们这个卡其亚小技巧啊，那么我们今天的课程就先到此为止啊，希望大家能够帮忙点赞转发加评论啊，非常感谢，大家再见！
69CATIA学堂
01:41
01:50

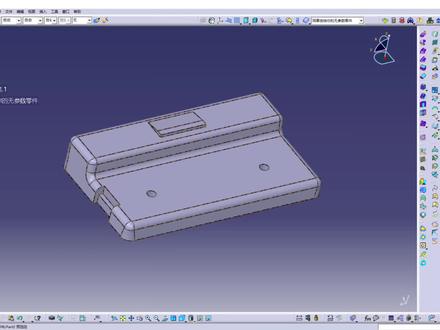

00:42查看AI文稿AI文稿你的领导给你发了个文件要修改，打开后你发现没有任何参数。聪明的你打开了零件设计模块，点开了识别特征这个神仙功能。接着你选择了自动菜单，并勾选了特征识别，选择所有特性。 接着你点击链接面选项，再点击几何体任意面，然后在几何体上选择另外一个面，识别整个几何体。点击应用，你会神奇地发现软件在帮你重新还原建模过程。恭喜你学会了参数恢复。 接下来你只需要喝口咖啡，零件所有建模步骤都恢复过来了，是不是很简单？每天一个小技巧，离卸载软件又更近一步。
