科沃斯cen540拆机教程
二零一六年四月后生产的科沃斯 cem 四零，电池仓里有一颗隐藏螺丝，之后螺丝拆卸之后还是分不开， 那是因为他这个新款的科沃斯 cn， 五四零或者五四六这个电池仓里还有颗螺丝，这个是老款的，老款是没有螺丝的。 新款的五四零或者五四六，二零一六年四月之后生产的五四零，五四六电池仓里还有颗螺丝，记得拆卸，拆卸之后上下盖就分开了。
粉丝1818获赞7101
相关视频

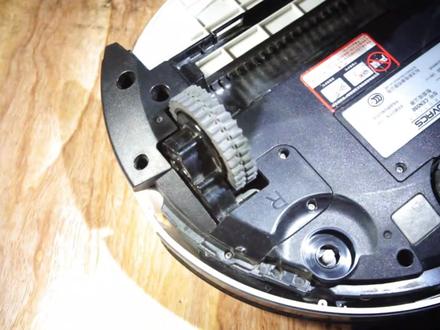

03:25查看AI文稿AI文稿一台 ceo 五五零的扫地机，是江苏苏州的一个用户旧爱，然后他的故障是不充电，然后具体的这个情况看一下，现在给他充上电，然后在关机的状态，他应该是滴滴两声红色指示灯亮，就说明他这个没有开机，然后现在给他开了机， 开了之后他也是这样的状态，那就说明他可能是检测电池的电脑有问题，因为这个机器刚才已经测过电池是呃没有问题的。呃，因为这种情况的话，他就是说电池没有主板没有检测到电池的话，他就会呃报这个滴滴量是情况，所以说具体的话给他拆记检测着，看一下。 这个主板的问题已经找到了，最后确定就是一个五百六十 k 的电阻，然后他已经是组织变样，组织变体变成了四百 k， 所以说导致他这个问题，然后嗯，他这个这个料板是专门为了这个分期电路给他拆的一个料板， 然后这个料板掉的话，从这边过就是他这个电池端到这个充电控炸 c 的这个一步调，然后到往下这部分，他就是说电池检测电路，然后他的话这个就是检测电池的啊，是是不是在然后从这里经过这个 呃，第十一的一个二极管，在经过这这边的走线到这个 cpu 的中心，然后这部呢基本上就这两部分电路，然后现在给他更换完之后代替给时机看一下， 嗯，现在机器已经是正常了，然后他的充电电都是零点一，然后现在看一下他这个正常情况下，他这个送到 cpu 这个检测电 电池的这个电压，他各个点电压是多少？然后这段呢是接电池的正气，他就是十六点四五伏，下面一段是二点二六伏，然后这个电阻是插了，呃，封压之后到这里二点二伏，二点二二点二， 后置的右下角是三点三伏，左下角接地灵符， 这样的话就是一个正常的电压。然后再顺便给他看一下他这个充电电的部分，他的这个电压和电压电是怎么用的？ 首先这个充电电路中这个厂箱里边这个地方，他的输出的是十九点三伏，是这个充电座上的这个电压，然后中间是输出的是七点二四伏，他在慢慢的上升，然后这点是他的控制机十点九二，然后再捋一下这个 输出端，他这个线路经过这个第七，这里是十七点二四伏，然后中间十六点五五伏，第七经过这个电杆，然后到这边他是十六点四八，然后再经过这个电容就送到这个电池座给他充电， 你认得我吗？ 这样啊，这个机器已经是修好了，现在他这个充气压充电座他是橘黄色的，这个灯在闪烁，然后电流的话也是零点一一安，这样拿这个机器就能智能充电了。
00:43查看AI文稿AI文稿这是一台科沃斯 cn 五四零的扫地机，然后是黑龙丹佳木斯用户寄过来啊，他的问题现在就是充电的时候，这个闪红灯，然后 和这个橘黄色的这个灯交替，然后会报警一声，这样呢说明他充不进去电，然后自己给他拆机维修看看，然后这个机器的话，现在电池已经拆开，看下他的电压是只有两点四伏的电压，然后这种情况就是 一般就两种情况，一个是电池本身损坏，然后另外一种情况是这个机器的主板的这个充电电路有问题，导致他充不进去电，充不进去电之后他就会亏损。 现在的话这个机器他的隐形能正常充电，然后正常充电的时候，他这个灯是橘黄色的，然后不停的闪烁，然后他的充电电流会到零点一左右。
135潍坊奎文东关壹零电器维修
02:32

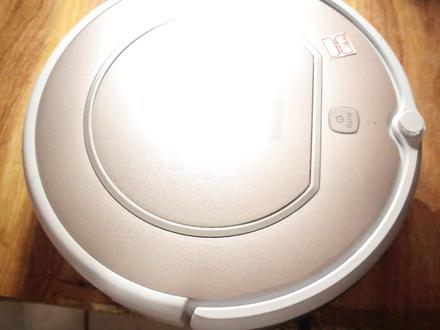

03:42查看AI文稿AI文稿一台科沃斯 cn 五四零的机器，然后是用户从安徽黄山寄过来，然后他的问题是开机之后摁启动，他滴滴滴爆三升的鼓掌，然后具体给他看一下，他这个固然现象 现在是正常黄灯，然后摁启动三声之后，他就变成橘黄色的灯。这个情况的话，之前是遇到过一个同样的问题，然后他的问题是最后是这个 传感器的问题，现在刚才看的话，他这他这四个下式传感器也是没有工作啊，具体的话就得给他拆机检测维修一下， 这个主板的话，可以看到这部分已经是有腐蚀，腐蚀的地方啊，然后这一部分呢，他就主要是负责这个下视 传感这部分，所以说这部分电路才出了问题，具体给他先把这份处理之后，然后再排插一下，他这个送到传感器的这个电压 机器已经是修好了，然后，呃，最后确定就是啥这个下视传感器出了问题，然后就相当于下视传感器故障，现在给他开机看一下，先给他看一下这个下面下视传感器他有没有红外的这个红外光， 嗯，这样看的话，他现在已经是有这个红外光了， 紫色的这个红外光，那就说明已经正常在给他具体试机， 先给大家试机的试机试一下， 这样的话就已经修好了，才能正常的工作。
02:34查看AI文稿AI文稿大家好，我是张，今天分享一下科沃斯机器人驱动轮的更换是怎么拆，怎么装的，这个还是挺复杂的， 这个需要把后盖打开，这个水箱拿掉，然后拆螺丝，边刷也要拿掉，这个盖子拿掉，然后剩下的螺丝都要拆掉， 这个盖子拿掉，然后成盒取出， 然后上面的两颗螺丝也要拆掉，然后把盖子全部拿掉，然后找到我们的 轮子的盖子，把螺丝拆掉， 然后在后面有一个插销， 把这个插销拿掉， 然后这个轮子就可以取掉了， 然后把插件拔掉， 当然他型号的不同，他就会有大同小异，但基本上都差不多。然后再装回去，把新的， 然后再把壳子装回这个新的，旧的就换好了， 然后外壳再装回去。这里的螺丝不要忘记 底部螺丝 怎么拆的就怎么装回去， 看着还是容易， 然后螺丝上回就好了，现在我们试一下定位中，请稍等。 检测到新环境已开始新的进发，没有问题可以正常工作， 今天这个就分享到这里。
679换件维修张
00:36查看AI文稿AI文稿科沃斯三五四零电池仓和水箱下面还有螺丝， 有些这个电视仓里还有一个螺丝，把这两个拆下来，取出电池 水箱下面这两个弹簧下面有点毛病， 这样完全取出之后就可以打开了。
10扫地机器人配件
07:16查看AI文稿AI文稿今天这期我们来拆一个科沃斯的扫地机器人，这是一个特殊的粉丝的机会，怎么特殊？我们后面再讲。呃，首先这个目前是能开机哈， 我们开机看一下地宝悬空，请放回地面啊，里面有小姐姐的声音啊，看一下背面铭版科目四，型号是 d 二二，高二二。 然后呢，这边是他的充电座呃，没电了会回去找妈妈充电的那种啊。这边是带拖布的，所以他是可以加水啊，这边是他的水箱啊，里面还有水集成灶，可以这样直接取掉倒灰尘 水箱集成灶，这个看一下底下这两个是他的驱动能，这个是中刷，两个边刷，只有他的充电电极，然后其他这些都是他的探头。呃，目前的问题是这个万向能调，然后呢，所以他这个有点摸不着头了，就到处乱撞，但是我判断的话，因为他这个 万象轮这有两个检测器，红外的发射有接收，所以他这个轮没转的话可以随他找不到方向，所以我们现在就拆开。然后呢看下这个构造，然后呢把这个龙给他装上去， 取下螺丝，我们揭开上面看一下啊，有排线，先断开顶上排线，侧边排线，然后把上面断开。 呃，这边就是他的一个开关，然后加上一个复位键，这边呢是检测他这个集成灶也没有放这两个电机，然后这个排线的话是他们前面的雷达，我们这个先放一边，接着我们看这是他的主板， 然后这个是驱动，这个中间这个刷子转动的电机，这边是吸尘器的出口，这边是入口啊，这边还有个电机，然后这两个是他的驱动门， 两个同时转往前走啊，左转右转，这样可以挑向啊。对，两个电机，这两个电机是边刷边刷的电机，我们先把这个台线先断开，然后把主板拔掉， 还可以这样揭开，电池在底下，所以先看一下电池，电池这有两个模式，拆掉这盖板， 看电池是来自比亚迪制造，三千二百环，四节串联，最高充电电量十六点六伏， 输出是两条线，看主板就是核心的主控，一个按摩的电机，这里的 wifi 模特，这个 p 板图的三黄七啊，所以这有些爱车型号基本看不到，这是他的启动按键，非常多的线，其实各有各的用途，其实拆的话，这样拆开竟然一目了然。总共有一二 二三四五个电机，中间这个应该是无刷电机，我们把这个吸尘器的电机拆看一下啊，拆了四个螺丝，可以把这个吸尘器拿下来， 这边前边前端的过滤网哦，非常多的毛发，未知毛发，我们这边的话是一个无刷电机，本身上面这个有带驱动板。好，这边拆不掉，我们面皮吸进啊，把这边打开看一下，这套的无刷电机带这个涡轮风扇，所以中间有毛发，拆掉还是有意义的，清一下毛发， 所以他是这么一个风从这边进来，然后这个风扇是空心的，非常帅啊，他这个做法还是不错，四周的话都有这个缓冲的胶圈啊，可以放一边，接着再除一下层，然后我们把这个边能拆走看一下。好了，我们拿下 驱动的驱动门，看一下，这是个这个电机，然后这边有个一搜一发，组成一个光箱尺，当我们这个电机去换转的时候，可以测速，同时也可以测位置啊，这边应该是有通过齿轮减速，我们这个轮小轮乱转，这个电机非常快，然后这个整个下面有一个弹簧， 这个构造就不生拆了，感觉只能弹动了。这边我们拆开这个主板，然后呢准备把这个轮子给他装上去，从底下这个孔穿进去。卧槽，这样试一下，发现这个 轴不够长啊，没办法从这里顶出来，所以还是我们开始组建啊，这个东西买不到同尺寸的，所以我们现在呢准备把这轮子拆掉，然后呢把这金手镯给他加长，大概要加这么多，先把这个搞掉，然后再加长才能抓进去。 我们现在使用热风筒加热，然后呢想办法把这个轴给他取出来， 好，接下来拉的动的，我们撕一下。 ok， 他是这样一个倒扣，这直接取出来，然后我们想办法把这个轴给他加长来，给大家变个魔术， 哎，变长了，我们现在把这个长的给他小笼包夹着塞在这里面来，然后再给他打胶固定。 ok， 我们现在把这个长轴抓进去，然后等一下我们在这边缘再给他溶一点胶，让他长度更好一点，看一下改前这么短的， 自己车越轴搞一长的，再加上容上去就是整一下这个万向的，这个开始买过来说走短，我们前面已经拍过视频，把这个轴给他加长了，有套子一个 烤红，然后呢我们给他装到这个位置就整好了，接着往回装上，然后这个轴上面加点油，然后呢与他这个孔里面配合会更加顺滑一点。往上装，这边呢我们把这个烤红放上去， ok， 这样就 ok 了，来给大家来一个全家福啊，不要急不要慌，我还是能装回去的啊，看一下这边，这边装吸尘器，这边是这个驱动门嘛？ ok， 装的过程快速跳过，接着往回转， 这边充电器，两个电机主机接触，然后呢看看充电器里面，这边有一排红外的发射管，有一个 gic， 一个二七 p 幺六 g 的一个 ic， 没在淘资料就是这样，我们现在拿去试一下， 你现在开机玩一下， 开始开始自动清扫， 然后试一下充电，返回充电，充电喷在那里 开始充电， ok， 功能可以了，功能没问题，刚刚试了，没问题了。那么以上就是今天的视频，视频之后打打一个前面的悬念，这个是一个特殊粉丝，怎么样特殊呢？这个是一个来自梅州的一个医护， 医务工作者，目前是在资源深圳抗议一线啊，所以呢，我们也是免费帮他维修，也算是对医务人员的一个小小帮助吧。那么以上就是今天的视频，那么我是蔡大人，爱拆解，爱分享，关注张工，我们下期见。
302拆解达人张工
01:50
04:28查看AI文稿AI文稿一台科沃斯 cen 五四零的扫地机器人，他的故障是发现左龙转的比右龙慢，然后他工作一会，工作的时候他是一直在打圈，然后工作一会之后他就会报警， 嗯，没法正常工作，嗯，根据这个故障现象可以先嗯锁锁定一个大致的范围，他就是说这个走廊的驱动电路，然后根据这个之后再分析他的这个驱动电路的， 嗯组成，然后可以观察之后发现他这个驱动龙的 驱动电机是由一个直流电机驱动器来进行的，它的型号是 d r v 八八零幺， 然后他的一角的电压和八角的电压是已经测试了一下，八角的话是他的输出输入，嗯，是十六伏， 然后因为右边那个笼子是好的，所以说可以对比对比测试一下。先可以看一下他这个八角的电压输入电压是不是正常，嗯，先测量一下右边这个笼子的 黑表笔接地，然后红表笔找到他的第八角一二三四，第八角是在这 可以看到他有个十六点零四的电压，然后再测一下这个， 也是找到第八角 也是有个十六点零四。嗯，但是他们两个有差异的电压是哪里的？就是一角的电压，可以看一下 一角的电影，先测一下这个右龙好正常的，找到一角的电影 一角的电压， 一脚的电压现在是 二点四伏，他在往上走是因为刚才他自动那个关机之后又重新开了机，所以他最后的话他会回升到四点六伏左右，然后看一下这个角， 他只有零点零八二，所以说这个角度他这个电压就不正常， 然后他这个脚的电压是从哪过来的呢？一一脚的是从这里过来的， 从这里过来的，嗯，然后这个呢就是他从这个模块这里过来的，这里有个，这边有个五福 啊，最后通过跑线路呃就发现他是通过这个电阻，然后上端的话他是有五伏的进入，但是呃下端他跟这个， 嗯直流电机驱动芯片的一角相连之后，他就变成了零点零八一，所以判断的话应该是这个芯片 他内部有短路，所以他把这个电压拉低造成的这个电压的话就是零点一伏，你像这个的话一脚就是现在就是三 点，酒服他还在上升，一般会上到四点六左右，所以说这种情况的话应该就考虑 是这个驱动芯片他内部短路，造成这个笼子转的慢。
48:41
01:47查看AI文稿AI文稿这是一台 cos c n 五四零，是江苏苏州用户寄过来，然后它的故障就是 这样，开机之后他的这个指示灯变成红色了，然后滴滴滴三声报警，然后这个机器的话三声报警闪红灯。他的这个故障代码就是主机被困惑 或者是悬空这一部分呢，他就要考虑他这个驱动的问题，然后具体给他维修一下 这个机器。现在问题已经是找到了，最后确定就是他这个嗯吸尘器电路，他过载，然后过载之后呢，他就 会主板上检测这个电流异常之后它就会爆这个滴滴滴三声响，然后正常它这个滴滴滴三声响，它是是驱动能被控或者是嗯 那个异常。但是如果说他这个分机，如果说他 损坏之后他电流变大之后，然后他他检测到电流变大，他也会把这个故障，然后现在给他找到故障点之后给他维修更换一下，最后装机试机，现在这个机器已经修复完成，然后给他试一下机。
01:48查看AI文稿AI文稿哎，湖南株洲的客户寄过来的科沃斯 c 一五四零的扫地机，然后它的鼓掌是通常电池库原地转圈看一下， 原地转圈应该是他这个，这个笼子应该不转，然后具体给他 现在维修完成看一下啊，看现在的话已经是能正常的扫， 然后也不转圈了，说明这个机器就维修完成了。
