catia如何一键隐藏所有坐标
这是一版客户给我们的一版出版数据，这里面含有他们做整个管路数据的辅助线，还有坐标系，那我们怎么去把这些辅助线和他的坐标系一次性隐藏或删除呢？今天一个视频给大家讲清楚。 好，那么我们来看一下拿到这个客户给的这个半成品数据。呃，中间有很多定位点，定位轴系，我们想要一次性把这些东西隐藏了，用什么方法呢？我们可以用 ctrl f 啊，用电脑上的 ctrl f 找到什么？找到类型点，类型点，从元素。假如我们想要把整个这个半成品数据当中的所有的坐标系隐藏了，我只需要点坐标系 点一下，在这个过程当中，我们选择下面这个黄色的啊，带放大镜的这个功能，选它之后呢，大家可以看到所有坐标系在这个过程当中都已经显示成黄色， 那你只需要啊隐藏，我们用 space 键，比如说空格键，当他的这个快捷键来使用， 那这个里面还有很多像这种没有用的坐标点，我们也可以用这个方法，点 ctrl f 下拉选从元素找到所有的定位点，用这个放大镜一次性选中，再去隐藏。 那下面所有的其他的一系列的这个不需要的线也好，做标记也好，我们都可以用这个方法，对吧？当然也可以我们去从这个从元素里面，我们可以把这个平面也可以隐藏了，对吧？所以都选择全部隐藏， 那有的时候他计算机不能准确的识别的时候，他会反卷，对吧？你需要重复操作两次。 还有一个功能呢，在这里头大家可以看到，在里面我们可以选择颜色，也可以点从元素，比如我们想要把这个红色部分的这个曲面全部隐藏，选中之后一下子就可以隐藏， 是吧？那这个就很快的帮我们去处理啊，先优先的去处理一下我们这个手版的数据啊。好，那么今天的课程就到这，感谢大家。
粉丝2131获赞5877
相关视频
02:05
00:29查看AI文稿AI文稿卡地亚学习在装配体里面打开啊，出来很多轴系，这种怎么隐藏啊？很简单，在卡地亚里面使用引。呃，寻找啊， ctrl 加 f 啊寻找。这里选创腾式外形设计，这边选择轴系， 轴系点这个望远镜好，点击确定全部选中，用隐藏就可以了，你学会了吗？
366强哥_CATIA视频课程
02:41查看AI文稿AI文稿啊，我们在做限速的时候有没有碰到过啊？就是打开对轴键的时候发现对轴键里面是吧？有好多点和线啊， 甚至有一些多余的曲面嘛，就是我们在做限速的时候是吧？呃这些比较明显是吧？影响我们嗯的视野嘛？对 呃，我们有没有办法把他们呃隐藏掉？肯定是有的啊，可以看到我们直接可以按住上面的一个圆吗？是吧？再按住 shift 键是吧？选择最最后面一个，最后面一个 他可以自动的把从上往下左侧的啊一起选中，选中之后呢我们直接右键隐藏显示基本就可以隐藏掉了，但是这种的话你可以看到我们有好多的文件夹是吧？每一个文件夹下面都有，像我们要点的话也要点好多次 是吧？点的还比较这也太多了是吧，要一个一个点太浪费时间了是吧？我们有没有一次性把它全部隐藏掉的？那隐藏掉的呢？可以看一下啊，我们有介绍一个好用的工具，是在我们这个工具下面可以看到下面有个隐藏，可以隐藏所有的点 隐藏，也可以隐藏所有的直线，还有一些曲线以及草图还有曲面，对这些都可以隐藏。我们可以先看一下我们可以直接隐藏这个曲面啊，可以看一下可以看一下我们居中一下 啊，指的是哪个曲面啊？ ok 啊，指的是这个球体这个曲面，这个应该是个焊点。好，我们怎么隐藏工具隐藏所有曲面？ 可以看到关于这下面的，无论是哪一个文件夹下面的是吧？他都是可以全部隐藏的，看我们在工具隐藏 所有曲线， ok， 可以 看到我们刚开始比较显眼的那个曲线都没有了，你看我们也可以同时隐藏 所有点， ok， 相当于车身的焊点的位置，是吧？这些点都没，都没有了，都隐藏掉了。 ok， 我 们假如想把个别的显示出来的话，怎么显示啊？我们直接到这个点击这个 交换可试空间，可以看到我们刚刚隐藏到隐藏掉的，对吧？点线面都在这个里面，假如我们想把它显示出来，我们直接可以框住它，它右键再点个隐藏显示，它就可以自动出来了。 呃呃，补充一下，就是这些隐藏，你看可可以看到啊，大家可以看到，就是这些是在我们的 pad 下面的， 你要不不在我们的产品下面 product 下面是隐藏不了的，等你除非每一个每进来一个 product 之后，然后点到 pad 里面进行隐藏。 ok， 这个就是我们，呃，比较实用的这个一键隐藏这个命令的使用。
245汽车电气
02:21查看AI文稿AI文稿小蚂蚁，然后今天给大家讲解卡其牙小技巧一百九十七减 啊，我们今天要讲解的内容是这样的，就是说啊，我们首先来分析一下我们当前这样的一个 pass 啊，我们啊可以看到我们这个 party， 他现在是在我们这个贵族区域当中，是吧？啊，我们把他的一个绝对坐标系啊给他 展示出来啊，是在这个位置是吧？啊，也就是说我们如果去做一个绝对特别特别细的话，他将会是在这样的一个位置，是吧？啊，那么我们啊如果就是说啊，去新建一个图纸，然后我们去投这个啊阀体的一个二维图的话啊，那么我们来看一下这个效果好吗？好， 我们去选择我们这个啊，我们去选择我们这个把起啊，比如说我们选择他 好，然后我们给他摆正一下方向啊，比如说给他摆正到这样的一个位置好，然后我们投影 好，现在我们发现我们这个视图啊，就是非常大，是吧？视图范围非常大，那么为什么呢？因为我们这个绝对照片系啊这个位置他也给他投出来了，是吧？啊，并且啊就是说我们啊如果基于我们这样的一个主视图，然后去投一些 其他的视图啊，我们可以看一下，当我们去激活他的时候啊，我们其他的一些视图啊，也可以去显示这样的一个绝对坐标系的一个位置，是吧？那么我们当前的这样的一个啊，坐标轴啊， 他对应的啊，就是我们这个啊帕图文件的一个绝对坐标系列的位置啊，那么我们在这个二维图当中啊，这样看上去呢，就是感觉很不爽，是吧？啊，那么其实我们可以在这个凹陷当中进行设置，让我们这个图图的时候 啊，让他不显示这样的一些坐标图，那么我们应该在哪里设置呢？其实是在这个兔耳，然后我们点击这个 office 啊，我们来看一下啊，找到我们这个抓紧这个工程图模块，是吧？这边有粘着过 啊，真的，我这边大家可以可以看一下，有一个无用 ss 是吧？啊，这边显示了一个就是雷音的，看图有，也就是说在我们当前的视图当中啊，把我们这个多标轴给显示出来啊，那么我们如果啊把它给取消激活的话，那么就是不显示了，是吧？ 大家可以看一下啊，当我去激活任意一个视图的时候啊，都不会显示我们这个坐标轴了，是吧？好，这就是今天为大家去讲解的这样的一个小技巧啊，希望大家还能够把它掌握好，谢谢大家，再见。
71CATIA学堂

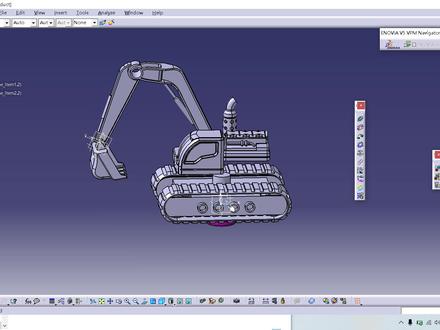

10:19查看AI文稿AI文稿啊，大家好，我是小蚂蚁老师，今天呢，为大家讲解卡地亚不为人知的小技巧。第三十六节啊，大家可以看到今天要讲解的一个主题是卡地亚的绝对坐标系啊，是在我们山三地设计模块中是吧？ 啊，正所谓内容越少事情越大，今天的标题是比较简单，但是可以告诉大家，今天呢啊，要讲解的内容是我的一项核心竞争力，其实一般人我是不想告诉他的，因为 啊，这个绝对这边戏吗？啊，有一定设计经验的同学应该感觉啊，这个绝对这边戏就是那么回事吗？他应该我我都理解，但是 说实话你真的理解吗？你懂他是一个什么东西吗？他是用来是，他是用来干嘛的是吧，所以说今天呢，如果你感觉有所收获的话，那么请你关注我啊 续，我会为大家讲解更多的内容，更多的课程。好，现在我们废话不多说，然后我们切换到这个 卡其亚的界面。好，大家可以看到这是一个挖掘机的模型，现在呢啊，我们看一下他的左边是有这样的一些结构树是吧？啊，也就装配题里面有零件，还有啊，还有装配，然后装配里面装配里面套着装配，是吧， 然后呢，我们现在比如说我们把它的一个帕特文件，就说这个小臂的这个模型给打开， 然后我们打开， 好，大家耐心的等待一下， 我现在打开了，我为什么要打开这个三 g 文件呢？其实这个绝对坐标系呢， 他是相对于帕土文件而言的，也就是说我们的绝对坐标系啊，只是针对于帕土文件啊，请大家记住我这一句话，虽然不是一句完全正确的话。好，大家可以看到啊，我们现在 这里有两个轴系，还有三个平面，那么我们的绝对坐标系在哪里？我们的绝对坐标系一定是跟 这三个平面重合的，吻合的，大家可以看到这三个平面在哪里，在这里也就是说我们所做的这个绝对对标系，这个 s c s m one， 他是 我们当前这个三 d 模型的一个绝对坐标系，那么这个绝对这个坐标系，他就是后续我去添加的一个坐标系。 那么关于这个绝对这个坐标系的一个绘制的方法啊，相信大家应该知道。比如说我现在把这两个坐标系都删除， 我现在只留下这三个绝对坐标平面，那么我现在要绘制一个绝对坐标系，我应该怎么去做？只需要点击一下下面这个小命令，然后点击 ok 就可以了，其他的不需要操作。 当前我所绘制出来的这个坐标系就是我这个三 d 模型的绝对坐标系。好，那刚才其实说了一堆的废话，嗯，我们只是了解了一下，嗯，这个绝对坐标系，那么现在重点的内容来了， 我们其实要讲解的绝对坐标系啊，最核心的内容是在他的一个装配题里面。好，我们现在回到了我们这个挖掘 模型，现在呢我想告诉大家的是什么？其实装配体呢，他也是有绝对坐标系的，并且你一定要记住我这一句话，装配体的绝对坐标系在哪里？ 他装配体的绝对坐标器就是我们装配体的第一个子件，也就是这一个贝斯，他的这个 文件的绝对代表性，那么我们来看一下啊，第一个这个贝斯文件，我们将它激活啊，大家可以看到，在右面可以看到他是这个挖掘机的一个底盘，是吧？也就是说这三个平面 是我们自己盘的绝对坐标平面，他同时也是我们整个装配体的一个绝对坐标平面，并且大家可以看到这里，这里已经绘制出了他的一个 绝对坐标系，是吧？那么好，这就是一项非常重要的内容，装配体的绝对坐标系在哪里？第一个三 d 文件，三 d pa 头文件，那么接下来第二个内容， 我们新建了一个装配体，然后我们导入了第一个帕特文件，这个帕特文件的绝对坐标平面，绝对坐标系就是我们装配体的绝对坐标 起绝对左边要平面，那么后续的我再倒进来的文件，他比如说我后续的又倒进来的一个帕土文件， 这个帕土文件他的这个绝对坐标平面，他会自动的去与我们首次倒进来的这个绝对坐标平面相吻合，知道吗？这一点大家一定要清楚，这就是 今天要讲的第二个非常重要的内容，那么我们现在来做一个小实验，是吧？好，我们现在将这一个斯维英芭蕾，就是说上部体，上部回转体给删除一下，好吧？然后我们激活这个装配体，我们选择他，然后这类， 好，现在大家可以看到已经删除掉了，那么我现在呢，在我的本机上这个文件夹里做了啊，棉服 exm 一， icm 二，是吧？这两个三 d 文件，那么现在呢？我已经将他们进行，将他们打开了啊，现在大家来观察一下啊，大家可以看到这是棉服 m 一， 并且大家可以看到他的绝对坐标平面是处于这样的一个位置，是在他的一个明显的下面，是吧？好，我们来观察一下这个第二个面幅软件，他 是一个紫色的，并且呢？啊，大家可以看到这两个文件的三 d 模型其实是完全一样的，我可以明确的告诉你， 但是他们唯一不一样的地方是哪？就是他们的这一个绝对坐标平面，那大家可以看到刚才那个文件是在下面，那么这一个文件紫色的文件，他的绝对坐标平面是在他的一个内部，是在他的一个中央，是吧？现在我要做一部什么样的操作呢？我要将这两个帕特文件啊 都装配到刚才的那一个装配体中，好，现在我来选择 icm 一，我将它进行复制， 然后粘贴到我们三 d 装配里面。配啊，我们当我们装配进来之后啊，大家可以看到啊，这 一个艾特米艾特米一啊，我们可以将之前的这个艾特米二进行删除，是吧？啊，大家可以看到这个艾特米一， 我们装配进来之后，他们与他与我们整个三 d 模型是完全，他的三 d 与我们整个三 d 模型是完全匹配的一种状态，是吧？恰好是完全匹配的。那 那么我们去验证一下，看一下他们的绝对坐标，他的绝对坐坐标平面与我我们的第一个文件的啊绝对坐标是否是完全吻合的，是吧？ 那么第一个文件的绝对对标大家可以看到是在这里，那么第二个文件的绝对对标，我将它激活之后，我我将它选中之后，我在右面可以看到他已经被激活，也就是说大家可以看到这两个文件他的绝对对标平面是完全重合的状态，是吧？ 那恰好呢，就是说当他的绝对多边平面重合的时候，他的三 d 也是重合的啊，这就是我们想要的最理想的一种效果，我们不需要后期再对他进行任何的装配加工，是吧？ 然后我们可以将我们第一个 xm 一进行隐藏，然后我们把第二个 xm 二给掉进来，给装配进来，我们选择他靠配，然后 继续把它装配到我们的三 d 装配题里面。配色好，大家可以看到，当我粘贴进来之后呢，那这一个文件呢？他虽然和上一个 xm 一三 地是一样的，但是现在他的这个装配位置已经明显的啊出现了错位，是吧？那这是为什么呢？因为刚才大家已经看到了，我对 他们进行分析的时候，他的他们两个的绝对坐标平面是不一样的，当我来装，当我把这个紫色的这个文件装配进来之后，他的这个绝对坐标平面也会与我们第一个三 d 文件的这个平面相吻合， 大家可以看到是这样的，是吧？然后我激活他里面已经高亮显示，但是呢，他们的三 d 却不是一种匹配的状态，那么这个时候呢，我们就需要对他进行单独的约束匹配啊，这也就是我们后续所说的啊，对装配体文件进行约束 啊，匹配是吧？这两边有约束距离，约束角度还有一些，面对齐是吧？轴对齐，只有这样，只有这样的话我才能对他，我才能把它放到一个合适的位置。当然如果经过这些操作之后，他的啊，他的这个文件的 这个绝对坐标系，因为我们第一个文件的绝对坐标系他就是一种不匹配的状态。经过这样的操作之后，那么大家也可以看到现在这个小臂模型，他的绝对坐标系 是在这里的，是吧？他与我们这个履带的这个绝对这边写是不匹配的，也就是说这个小臂呢，是我们把它给装配进来之后，经过我们一些约束调整、平移、旋转这样的命令，然后把它的位置进行了调整，是吧？如果我可以告诉你， 如果我们现在将这个小臂给删除，然后我们再重新的把它给调匀进来，把它给装配进来，那么他的位置肯定也不是现在这个位置，是吧？你应该可以理解，是吧？好，其实这就是我今天想要为大家讲解的内容，是关 关于在 patt 里面和 pro wx 里面的一个绝对坐标性哦，我希望你能够理解，如果不理解的话可以在评论里给我留言。嗯，好，我是小蚂蚁老师，如果你感觉我的课程还比较有意思，比较感兴趣的话，希望你能你能够关注我，非常感谢大家，谢谢，再见。
