eplan怎么导入宏文件
粉丝4.1万获赞15.6万
相关视频
11:10
10:52查看AI文稿AI文稿大家好，在之前的这一个部件呃制作的过程当中呢，我们会经常到各家品牌官网上面去下载他做好的可以使用的 etc 格式的这个部件库来进行导入。那么对于一些啊品牌比较小的 工厂的话，它里面官网上面并不一定会提 用 etc 格式的文件来做一个部件的导入，那么这种情况下我们会，我们需要使用它的话，就需要我们用来用它来做一个窗口红来多次调用。那么我们接下来来给大家看一下窗口红的一个创建方式。首先还是 是一样的，我们要在红项目数据数据管理里面新建一个亿，但是这个地方我们是以台达这款边边区为例的，那么我们创建好了之后呢，创建这个项目 这个页创好了之后，我们点击插入这里有一个盒子连接点安装版，然后插入我们的黑盒，这里就就是就是用黑盒来代替他一些其他的设备，如果说是 pirac 盒子的话，那你就如 pirac， 那你就 pirac 盒子， ok。 然后我们看一下这个地方， 我选现在选中的这个就是我们的黑盒右键点击属性，那现在我是用它来做一个变频器，所以说我们要把它的这一个符号数据项目数据里面呢，把它的定义改成变频器啊，点击这个后面的扩展点， 他可以就由原来的这一个黑盒改成变频器了，点击确定就可以。然后 然后呢对于变频器上面他的这些个接线端子，我们一样的方式，通过插入盒子连接的安装板里面有一个设备连接点啊，有设备连接点，我们把它放上来，然后对应的他每一个设备连接点的这个代号，给他重新命名一下，然后命名好了之后， 整个东西都弄好了啊，所有的东西都画好了，你可以插插入一些图片什么的啊，整个东西画好了之后呢，我们要在这个地方点击插入盒子里面的红边框，把它框选主页，就说外面的这个边框啊，这就是红边框， 这个红棉花现在是有干什么用的呢？我们先选中红棉花，这里有一个退役继人点，那么这里我已经做好了啊，他的退役继人点就是在这个地方啊，就是在这个地方，这个的是我们在放置这一个黑盒的时候，鼠标确定的这一个 插入点位置啊，首先插入点位置你可以放在中间或者是任意位置都行，但是一般来说我们习惯放在左上角。好，那么这个是红边框的第一个作用，确定我的插入点位置，然后第二个呢，我们选择红边框之后属性， 把我们的红边框的名字命名一下，这个呢就是我们用它来做的一个台拿的红啊，窗口红，然后呢 下面还可以选择变量，那么这个地方的变量是什么意思呢？我们之前在插入符号的时候，会经常使用一个推波键来切换符号的表示方式，虽然说名称都是一样的，但是它的这个符号长得不一样， 那么这个地方就是通过变量来切换的。那么我们看一下太大的一款变频器呢，像这个是把它外部的端子啊，都给他划进来了，然后我们在不同的使用情况下呢，有可能 啊，用他的多多技能的输入端子，不用模拟量，那么我对应的模拟量是不是就可以删掉？然后有的时候呢，只要用他的模拟量，他多技能输入端子不需要，那我就可以把他的这个端子给删掉，那么这样的话，我们同一个辨明器，他的这一个变量就有很多个啊，就有很多个，那么我们可以看一下他们的变量分别是什么？第一个是 a b， 来看一下后面的应该是 a， 你选中啊 啊，选中，但是我没有取消组合， 我们看一下这个红面孔变量 c 啊，变量 c， ok， 那么这个地方呢，就是不同的变量，然后我们刚刚可以看到选择他的时候呢，其实是把整个都全选了，那这是干什么用的呢？ 我们会在使用的过程当中啊，把这样一个红边框和他内部的符号在编辑里面，用其他把它组合起来，也就说成为一个整体，这样你在拖动的时候，你发现他是整体拖动的，不会说我 在使用的过程当中啊，如果说有的时候移动了，把这个点移到他不不应该出现的位置上面去啊，防止他松松散。好，那么这样的话，我们弄好了之后， 要生成一个红数据，一样的方法，选中这一页，点击项目数据里面的红自动生成，然后这里我就不演示了，再点一下就行了，点击确定啊，然后点击确定就可以了。好，我们接下来看一下这个红怎么来调用啊？ 在这个点当中，我们点击插入窗口红符号红，然后找一下，这是我们刚刚做的吧，点击确定， ok， 然后我们过来看一下，可以按住 胎波键，大家看一下，就是可以进行一个变量的切换。 ok， 那我们看一下在拖动的时候是不是也是真体性的拖动，不会有发生这一个松散的这一个变化。 好，那么这个就是我们对于 epine 它没有部件库， e dj 格式的部件库的情况下，我们怎么自己来做一个这些设备的连接点？好，那么感谢大家的一个观看。 大家好，在上一个视频当中呢，我们给大家介绍了一喷栏当中窗口红的一个创洁方法，以及他如何来使用，但是我们以这样的方式来做的这一个窗口红的话，在我们的部件导出的清淡里面 是没有对应的部件信息的，我们需要把它和我们的部件库进行一个关联。那么在之前的一个视频里面呢，我们教过大家怎么把我们的这个断路器来做一个部件啊，那么我们来看一下这个 有了窗口红文件的这样一个部件，它进行一个部件关联的时候，操作步骤是什么样子的。我们点击工具部件管理，然后呢这个地方我已经做好了一个啊，但是我把它删掉，大家重新再演示一遍。 好，我们到太大边边这个地方来，右键点击新键零部件，然后呢把它的部件编好，选做一下 好，制造商选的太大。好，我们接下来看一下，接，再把我们的技术数据里面啊，这个地方特别重要，技术数据里面把它的红，我们看一下这里有个红选项吧，我们点击这个后面的扩展点，然后去找到我们做的这一个 ema 的创可红， 点击打开好，然后我们之前做断路器的时候，是不是要在功能模板里面选择他的符号库以及符号的设备连接点定义啊？那么这个地方的话，我们只要有了这一个窗口红，就不需要再做这功能模 模板，我们可以点击应用，然后点击应用好了之后啊，还没完呢，我们要选中这一个部件，然后右键点击分配功能模板，然后点击式， 大家可以看到在他的功能模板分配好了之后，是不是把我们在这个窗口红里面用到的 这个外部的变频器和它里面的设备连接点都给我们显示在这个地方，那么如果说你要自己一个一个去做的话， 我们就要一个一个去插入这个点，所以说这是比较麻烦的。我们有了这一种窗口红的文件，这个部件的话，我们只要在常规里面把它定义好，名称什么的指导窗什么的定，定义好之后，在技术数据里面把它的红文件选择成你自己做的窗口， 然后点击应用，应用好了之后选中你的文件，右键这里有一个分配功能模板，点击一下就可以把我们这个部件进行一个管理，我们来看一下实际使用什么样子，已经关闭 啊，点击是，然后这个地方我们是以创口红创建的，所以说他是没用的，我们点击删除，然后把那个拿出来用一下 同款。大家可以看到这个地方使用的时候，其实和我们窗口红是一样的，他也能进行一个 变量的切换，但是唯一的不同之处就是什么呢？我们来看一下，两种方式都用一遍， 我们来看一下，选中他右键点击属性，可以看到他的主攻呢是勾选的，然后他对应的部件信息是有部件编号的，所以说像这种文件他是可以生成部件清单的。而我们下面这种以穿口红的方式插入进来的呢， 你看他的部件里面是空白的，那么我在生存部件现在的时候，这个优六他就没用，我们来试验一下 开大变频器，这里有好多个啊，有好多个， 这个地方因为我们前面用过很多次啊，所以说这个地方他有很多覆盖的，有很多覆盖没有办法去进行区分啊，进行区分，但是你要注意好， 在我们这一页当中使用到的这两个，虽然说它的外观都是一样的，但是这种是可以甚至部件清单的，这种是不可以的啊，这是我们官员的部件，这个是以窗口红 的方式插入进来的啊，这个是没有办法伸手不见的，这是他们两个的一个区别。好，感谢大家的一个观看。
105高工讲PLC自动化-博控
06:07查看AI文稿AI文稿今天给大家录制一期 epine 二零二二版本软件的 e、 d、 a 部件库导入跟使用，那我们先打开软件， 软件界面跟原来老版本有很大变化，这里呢录制这期视频的主要目的就是软件变化之后，有些人可能不知道怎么导入，我这里录制好给大家看一下。 好软件，这样已经打开了，我们先新建一个项目，好就默认好了。 项目已经建好了，我们先新建两个页，一个是多线原理图， 还有一个是安装管布局，然后我们把那个 eta 导入之后，在这两个页页面下面的使用都给大家演示一下。 我们页面已经建好了，我们先先现在开始导入 adj 部件，导入之前呢，我们先建一个数据库， 哎，大家一定要养成一个习惯，就是说我们如果说要建立自己的一个不艰苦，可能就是说要导入很多自己用的到的，工作上用的到的，最好 是单独建一个数据库。好，我们在主数据这里一个管理，这是部件管理啊，点开， 然后在附加里面点设置，这里呢我们先新建一个数据库，这数据库我们就取个名称，一定得导入好了。 建好之后呢，我们就开始导入我们的部件 先导入，然后浏览到我们部件的存放地址。好是在桌面这里啊， 可以多个一起，这里是西门子的不减库，这里是单个不减一起的，当然有些是 打包的部件库的话，呃，如果文件比较大，他的导入时间会比较长，进一个一个来，那我们这三个一起好了， 我们选择只添加新的数据集好，之前因为这边有导入过，所以会有数据在，我们现在不管他就覆盖 好，这样子就导入成功了。我们可以看一下 三个啊， 找入好之后，我们就看一下怎么插入使用。现在先在多线原理图里面，我们现在的插入呢，跟原来不一样，他这里把 把，嗯，部件跟符号窗、窗口红这些都给他集合在一起了，功能更强大一些。我们点设备， 然后找到我们刚才导入的三个部件，他在西门子这下面呢，然后我们看一下在多线原理图插入他会怎么样，我们把它拖拽下来。 哎，怎么回事啊？安装版的 好，刚才可能有点出错了。好，我们按一下推广，看一下是不是可以切换变量。好，这个这个图形呢，就是在安装完 布局的时候用的，我们像这些的话，一般是画原理图的时候用到啊，一般输输出信号我们放上面，输入信号放下面啊，像这种。好，再看一下另一个是不是也可以。 嗯，像这个呢，就适合画 poc 的总染的时候用。那我们可以切换他的部件， 但我们一般画图不会两个模块出现在同一页里面，这边只是试一下是不是导入可以正常使用， 这个好像变亮。好，然后我们再到安装版布局看一下，我们先要插入安装版 好，然后插入我们的部件， 他这里会直接跳出他适合安装版布局的图形的。 好，我们这期视频就讲解到这里啊，导入的过程跟使用的过程我们这都已经讲解完成了，当然具体软件的使用的话，这边后续看一下，有空的话录一些教程出来。好，谢谢大家。
618工控老友记
23:30查看AI文稿AI文稿今天的话，我们来给大家讲一下以破烂当中红和红项目的一个使用，那么原理图当中呢，我们会存在有很多的这个标准电路，那么新建这个项目的时候呢，有很多学员啊，他在练习的时候，不管我这个项目以前有没有做过，是吧？都是从 从无到有，还是从零开始是吧？从零开始，那么这样的话，中间有在绘图的过程当中有很多时间啊被浪费掉了，尤其是我在绘制一个电路图的时候，发现这个电路图当中有很多有很多页，它上面的这一个数据啊， 或者说控制的逻辑都是非常类似，那么这个时候呢，我不需要每一页每一页都一个一个来绘制啊，有人要说了，我可不可以用复制粘贴呢？哎，可以的啊，复制粘贴也是可以的，那么能不能用我以前以前 前绘制的这一个原理图当中的一些这一个设计的一些标准电路，然后在之后设计的过程当中，如果说用到类似的话，可以多次调用的，其实这个也是可以的。那么这个呢就是我们 e plus 当中红它的一个主要的使用， 那么一般的红呢和红橡木这两个东西，我们来看一下它的一个概念。首先看一下红的概念， 刚刚说过了红的应用场合，那么简单来说呢，红呢，就是我们经常使用到的这一个标准的电路，或者说我们的一部分电路啊，我们可以把它做成一个红。那么不知道大家有没有 这个题外话啊？不知道大家有没有打过游戏是吧？打游戏的时候呢，会经常有那种啊，一键二闪，摸眼 w 什么的，对吧？那个呢就是我们通过不要看人家做到 好像很六的样子，其实你也可以，你只要买一个相对来说功能就是稍微好一点的鼠标，然后在鼠标上面呢，可以自定义他的红按键，也就是说他按一个键等于说你按了， 呃，等于说你按了有七八个键的样子，那你想一下，你的人手速肯定是跟不上那样的，就说有些大神，他都是通过外部的这一个物理外挂来实现的，那么在我们以评论当中呢，这个红也是为了提高你的这一个啊设计效率，他也有点类似于一个这个外挂一样的东西， 但是不会被不会封你的号啊，这个这种玩法不会封你的号的。那么在我们日常的这个设计工作当中呢，我们可以将一些标准电路呢，把它创建为红来跟我们来使用，那么在已排量当中呢，我们一共有三种类型的红，一个是窗口红，一个是符号红，还有一 一个是夜红。窗口红呢是最小的一个标准电路，他可以在我们的一个区域或者是夜上面啊设计一个单线或者是多线的一个设备或者是一个对象。 那么窗口红呢，它的扩展文件呢，是点 ema 啊， ema， 然后窗口红呢可以是一整页的标准跌落，但是呢不不会超过一页的啊，它是不会超过一页的，那么我们推荐呢 使用的就是这个窗口红了，然后还有一个符号红，符号红是另外一种类型的，这个红它和窗口红的其实是类似的，只不过它的扩展文件不同，它是 ems， 然后我们可以看到之前 在做，不知道前面哪一张啊？我当时是插入过这个创口红符号红的，你可以看到他们两个是一起创建的啊，他们两个是一起创建的创口红符号红，然后他们也可以分开了啊，一个是 e m a， 一个是 e m s， 但是我们 正常正常用的是这个创口红用的多一点，然后符号红的话用的相对来说比较少，他是我们把我们一个呃标准电路作为一个符号啊，他是把一个电路啊 当做一个符号来使用，所以说他叫符号红。这个呢，以前的这个用户会经常用到这个，但是我们现在的话就是使用的最多的还是创口红符号红用的基本上不怎么用啊。然后还有一个夜红，夜红的话就是包含一夜或者是一夜以上的这个图纸， 我们把它称为这个夜哄。比如说你要呃创建的时候呢，比如说我有一个标准电路， 就一一页都是一个标准，就比如说我们的那个电源分配，是吧？我们每次在做这个项目的时候都会做一个电源分配，那么电源分配呢？其实没有说太大的区别，你可以找一个 啊，相对来说，嗯，统一一点的，你把它做成一个夜红，那么我每次在使用的过程当中呢，我只要调用这个夜红就可以了。然后夜红它的这一个格式是 emp 啊，点 emp。 然后我们接下来看一下这个红的创建什么样子的。首先我们就以这一个窗口红和符号红，其实也就是窗口红了，也是窗口红的一个创建，在窗口红创建的时候呢，我们可以 选择我们这个相应的页面上面的这个设备或者是电路，那比如说随便找一个啊， 就比如说这个电机回路，是吧？这个电机回路呢就是一个标准的回路，那么我们每次使用 电机回落的时候，是不是都会用这些东西？还剩第二页的前面插入了一些什么端子啊，电缆啊什么的啊，我们不需要，然后呢我们在这个地方啊，选中我们的这一个 这样一个电路啊，选中这样一个电路，然后按住这一个 ctrl 选择它啊，按住 ctrl 选择它，然后执行。我们这个地方有个编辑， 把编辑啊编辑这个地方有一个创建窗口红和创建符号红的命令，点击一下， ok， 然后呢他有一个目录，就是你这个红的保存目录是在那个地方的，但是呢这个是默认的 d 啊，然后呢这个是文件名啊，我们现在肯定不是这个写， 说我这是一个 点击单向运行的一个回路，然后呢表达类型是多线的啊，这里有一个变量啊，有个变量，我们现在就只有只有这一个，所以说就是变量 a 啊，变量 a， 然后我们点击确定， ok， 点确定，那么这样的话我们就可以创建一个这个创口红，那么我们在下一页的时候，我如果说想要再使用一遍，是吧？找一个空白一点的页，就在这一页上面插吧，或者就在就在这一页后面后面再插入一个吧，点击这个地方插入创口红符号红， 然后去找一下我们刚刚创建的这个，是吧？ e m a 格式的点击，你看 是不是就和我们前面的这一个一模一样，对吧？和他一样的，然后这个是 创口红的创建啊，创口红的创建，然后我们再来看一下夜红，创口红这是夜，这创口红，这是夜红，然后夜红的话，我们就比如说这个电源分配，是吧？电源分配就拿这个为例，我下次想要创建的时候呢，我不需要说把这个里面东西都复制一遍，我只要把这个夜红插进来，他就直接生成一夜了， 那我们选中他啊，选中这一个，然后点击我们的页，这里有一个页红，点击创建， ok， 然后后面的还是同样的保存路径，然后名，呃，文件名的话就是 标准电源分配。同样的是多线原理图啊，那是多线原理图， ok， 这地方是没办法选的，因为我选到的这个地方就是一个多线原理图，然后我们点击确定， ok， 那么这样的话，我这一个夜红啊就已经创建完了，那么我在使用的过程当中啊，比如说我把它删掉， ok， 没了，删掉了之后呢？我们想要重新把它插入进来的时候，点击这个地方，插入 在页这个地方啊，插入页红，选择刚刚的这个标准的电源氛围，然后覆盖页名为一啊，页名为一是对的，我们点确定 好编号， ok， 那么这样一个页呢？他又回来了啊，他又回来了。那么如果说我想要有很多个页想要同时创建为页红的话啊，比如说，嗯， prc 的输入和输出 这几个用的比较多的，可以按住 ctrl 多选，或者是按住 shift 先点第一个和最后一个， 这样的话我们把它全选了，全选了之后呢，还是一样的操作方式啊，点击页页红创建，这样的话我就把这五页直接创建为一个页红，那么我们选择的时候呢，可以选择为这个是 prc 控制 输入有数字信号，数字信号， ok， 然后我们点确定，那么 这样的话我这五页就同时创建完了，那同时同时创建一个页红，我们把它删掉， ok， 然后我们重新再把它插入进来，还是等还是一样的，点击这个地方的页页红插入，然后找到这个 确定啊，页面自动点确定变好，那么你看一下，这节又重新回来了啊， 所以说这个就是叶红和这一个创口红它的一个使用，这个地方呢还是比较简单的，然后我们再来看一下红的， 刚刚在创建的时候呢，有一个变量还没给大家讲，是吧？我们看一下红的变量，那么一个红文件呢，我们是可以保存有多个标准电路的，那么这样一个电路呢，我们就把可以把它称为一个变量，像我们刚刚那个地方， 这个创建的时候是不是就创建了一个呃，电机回路，然后他是选择的变量是 a， 是吧？变量是 a， 那么如果说啊，我想要创建的时候呢，把它有一点点的修改， 这个地方想一下怎么来修改一下啊？比如说再再建一个正反转的，这里就穿这几个过来 啊，我来做一个正反转的电路图啊，稍微我来绘制一下图纸， 我们来改变一下， 那么这样的话，我们正反转呢就绘制好了，我可以把这个地方这条电路啊也选中一下，然后点击 门的在哪来着啊？还有另外一种方法可以创建夜行来着， 除了在这个项目数据，不是项目数据啊，除了在我们编辑里面创创建这个创口红以外，还可以右键 这个地方也有啊，重减重高温符啊，然后我们选择是点击单向运行，是吧？那我们选择一个变量币， 你确定 ok？ 那么这样的话，在我们电机单向运行的这个回路当中啊，我们就创建了两个这个变量，一个是这种单向运行的，还有一种是正反转的，那这个时候，其实啊，我应该是把它的这个秘密改成电机主回路啊，电机主回路， 那么我们来看一下使用的过程当中，点击插入 确定，然后过来发现呢？过来放置的时候发现，哎，好像没有什么变化，是吧？但是这个时候你按 table 键就可以切换了啊，看按一下 table 键就可以切换了，所以说这个是红里面它的一个变量的使用，变量的使用 okay， 那么接下来呢，我们就再来看一下红里面，他还有一个直级， 呃，红的直接呢，它是红的一个特殊功能，你像我们前面创建的这个窗口红或者是叶红啊，它里面在新插入的这个设备里面啊， 对于这个断路器、接触器、热剂，还有这个电机，他所有的选型是根据我们前面创建这个夜红他来定的，而我们在使用的过程当中呢，他的这个电机控制的回路，他的螺 国际有可能是一样的，但是他电机的这个功率不太一样，是吧？电机功率不一样，那他对应上面使用的这些元器件，他的这一个额定的电流或者电压其实也是不一样的，那么这个时候呢，我们可以通过红的这个值集来改变一下它里面的这个， 嗯，数据啊，那这个东西怎么来做呢？我们来看一下啊，这个相对来说比前面的要稍微复杂一点啊，稍微复杂一点，那么这个东西我们怎么来做呢啊？很简单，我们但这个时候要创建一个原理那个红项目啊，不能再去用我们的原理图项目了，点击项目 打开之前呢，我是做了一个红项目管理的，就打直接打开了，我就不。新疆红项目管理里面呢，我们 点击属性可以看一下啊，创建的时候这个是红项目啊，一定一定要注意，这一定是红项目啊，只有在红项目里面才可以创建这个红的织集。然后我们看一下这里其实我已经做过一个了啊，做过一个，把它删掉，重新再给大家做一遍， 点击插入我们的窗口符号，点击它， ok， 那么这样一个电机回炉过来了，是吧？点击放置， 然后这个地方编编号更不更改其实无所谓了啊，我就不更改了，放置下，放置下来了之后，我们可以看到这个里面就有了这样一个快属性啊，有了快属性，然后呢我们在这个里面一定要， 嗯，接下来插入一个站位服对象啊，插入一个站，站位服对象在哪呢？在这点击插入站位服对象，然后点击把我们这个里面所有用到的这里有一个 地方要删掉这个东西，删掉结果后我把它删掉， 然后我们点击刷新一下，插入站位副对象，这里面框选 框选好了之后呢，他会弹出一个站位符对象的一个对话框啊，那么这在这个对话框里面呢，我们可以把这一个呃对象的名称给他描述一下啊，那么这里我就描述为 点击单向运行，然后我们在下面的这个标签里面有个数值啊，我们在这个里面新建一些变量和值级，那先重建新变量，一共像我们那个里面变量的话一共有四个 这个变量怎么看呢？你看一下这里有几个快速性，一二三四四个快速性，那也就创建四个变量， 说我们的 kf 断路器是吧？断路器哦，接触器， 热继电器，然后点击，那么变量创创建好了之后呢，我们再来放只鸡， 放三个吧，放三个，比如说这个是，嗯，一点五的一点五千瓦的电机啊，这个是五点五千瓦的，这是十一千瓦的，我们用的比较多的这几款啊，我们都可以把它 创建一下好，对于一点一点五千瓦这个电机呢，我们可以估算一下他电流在三倍左右啊，所以说我们断路器啊，使安就可以了。然后接触器的话，如果说我们有施耐德的话，他有一个啊，是叫 l c 系列的， l c e， 然后电机上面的话，我们用 d 系列啊， d 系列的啊，是这个里面它的电流是三倍的话，我们就用零九这个就可以了啊，零九 mcc 吧， 这个你可以看看一下它的选型手册，然后，嗯，热继电器啊，热继电器它里面的话就，嗯，它是 l r d 的，圣耐德里面 l r d， 然后是十 c 就可以了啊，这个就一定要，这一定要， 这个很简单啊，这个我们很简单的，这个我们就快速的过了，然后五点五千瓦的话，它的电机电流在十一安配左右，那么这个地方我们用十六安就可以了， 嗯，十一千瓦在二十安排，我们用三十二安排好。这个旋形表上面 l e 只要能记住一个，后面都能记得住啊，也是 d 系的，然后它是十六安配的话，我们就用十八安的，那它里面有个十八的，然后也是 m 七 c 热机的话，一样的 l r d 系列的 l r d， 然后电流为十一安排，我们用二十 e 的就可以了啊，二十 e c l c e 杠 d， 这个十一二十按配的话用三十二按的，三十二，这个是 l r d， 它的电流是二十三十二， 这有就就有点累死，累死了三十二岁，那么这样的话我们对于直接和变量就给他创建好了，创建好了之后呢，不是说这里就结束了啊，我们还要把这一个直接和变量给他分配一下，到分配这个里面呢，我们可以把这个这里有个红边框啊，我们刚刚删掉了，没删没删干净啊，这就不用管他了， 我们找一下这个电机，电机保护开关 k f， 我们找一下它的这个快速性呢，应该是在 找一下选择 变量，应该是在技术参数里面，这个啊，右键在变量里面，右键传送变量选择变量选择变量选择， 这个是这个是啊，这个是我们选择的断路器，先选择断路器 q f 确定，然后 再找下一个，好在我们空白的这个地方啊，点击传输变量，然后把这个关掉，最小化去找一下，这是常开触点是吧？常开触点我们找第一个就行了，因为我们显示的时候最前面那个显示，后面的不显示，那我就不用管，后面还是一样的。找技术参数，右键 选择变量 k m， 确定右键在空白的地方，右键啊传输变量好， 然后这个关掉，找到这是热计，找到它的技术参数，右键选择 f r， 右键传输变量，然后最后一个电机， 找到它的技术参数，右键点击选择变量是 m， 确定，然后右键穿速变量， ok， 那么这样的话我们这个东西就创建好了啊，创建好了好，我们点击确定， 确定好了之后，我们在这个地方要插入一个红边框 在盒子里面啊，注意这个红边框啊。嗯，如果说有学员在操作的时候发现这个红边框，你是没有办法选择，比如说他是灰色的，那说明 你你看着这个项目啊，应该是原理图项目，一定要在红项目当中新建，点击红边框，把他们框选起来， 矿泉起来好像没有任何的变化，是吧？那是因为我这个视图里面有一个隐藏元素没有打开，把隐藏元素打开，这样的话我们就可以看到这个红边框了。哦，之前有一个了，难怪 我们就用这个啊，然后买了新建，新建一下，可以在这个名称里面呢，定义一下红边框，它的这个命名， 点击 点击组合，然后多线变量的话是 a 啊，变量是是 a， ok， 然后我们点击确定就可以了啊，点击确定就可以了，然后我们就直接生成一个红文件，生成红文件怎么办？点击他啊，选中这一页项目数据红 自动生成把这一页啊，你如果说想要把这个里面的所有东西都生成一下，那你就应用到整个项目，我现在只选中这一页就行了啊，第一页一，第一页覆盖新额的红点进去， ok， 我们这样都生成完了，我们在之前的电路图当中啊，来看一下怎么来使用， 刚卡住了，我以为没电了，看我们在这个地方呢，插入我们的红，选择电距 主回路，这是我们刚刚新建的那个确定，然后你可以看到啊，我们的鼠标他的位置啊是刚根据我们那个站位符对象来的，所以说你站位符和这个原理图之间的距离你自己来把控。点确定 点确定之后呢，你就可以看到啊，这个地方他就让你来选择这个支机是一点五的还是五点五的还是十一千瓦的，那我们先选择一个一点五的点确定， ok， 然后你可以看到啊，它下面对于每一个原件都有个选型，是安配 l c e l r d， 然后是一点五千瓦， 然后如果说你选择错了啊，你这个地方选择的应该是一个五点五千瓦，你选了一个一点五的，那选错了怎么办呢？不用着急，比如说说话，不是说呃，要把它删掉，重新再插入，选中它，右键分配，选择五点五，点击确定，这样的话呢就按照五点五千瓦的电接来进行一个选行， okay， 那么关于这个红的值集啊，我们就讲到这里。
33书香致远
13:32查看AI文稿AI文稿比如说我们一些比较会重复使用的电路，比如说经典的电路，那么我们可以把它创建成一个模板，那我再去使用到同种类型的啊，这样的状态情况下，那我就可以去啊，直接去使用，而不用再次的去创建。 同学们大家好，我是公共技术平台的电器设计讲师李云颖，那么我们这节课来学习一下红的创建与插入，那我们首先先来看一下红的概念是什么，那么红它是一种 红，这个红它是一种，我们啊可以把它创建成一个模板，模，创建成模板类型的这样的一个状态，那么比如说我们一些比较会重复使用的电路， 经典的电路，那么我们可以把它创建成一个模板，那我再去使用到同种类型的啊，这样的状态情况下，那我就可以去啊直接去使用，而不用再次的去创建，那就 就说是我们的经典的模板，经典的电路， 我们今年的电路，或者说啊我们的啊一些我们常从常使用的，常使 常使用的电路，我们可以把它做成一个模板，那每次我们直接插入就可以使用了，那么在 eplan 中呢，它存在了大量的标准的电路，我们可以将项目上这些元素啊，或这一这一部分区域啊， 做成一个，做成一个红的形式，那么就是一个模板形式，那么可以根据随时啊要使用的状态，那么把已经定义好的红插入到相应的位置，那么再进行修改，那么这样我们再做，只要做一个红的调动以后呢我们再 绘图就可以起到一个事半功倍的效果。那么你我们所有哪些电路可以去进行啊？进行绘制，那么例如我们的啊，我们的这个奇宝亭电路，奇宝亭 起跑停电路，那么我们的呃自动往返电路等等这些， 那么这几个电路就是比较经典电路，那我们如果用到我们就可以把它先自己画，第一次时候把它做成一个红，那么之后的话，那么我们就可以重复的去使用，那么不用再次的去画，浪费时间，做成红厚的模板， 那么这样做呢，就可以一直学那么红的，我们的红的作用作用就在这，那么接下来给大家介绍一个叫做，呃窗口红与符号红，先看一下什么叫窗口红与符号红，窗口红， 我们的窗口红，然后还有我们叫做和我们的符号红， 那么这个的话是的意思就是说跟我们刚刚差不多，我们就是要将我们的这些模板这些我们说要一一段电路，就是一段规，这样这样一段 规整的电路，我们给它做成一个窗口红与符号红，那么我在用的时候就可以自自动的去插入了。那我们这一个的重点不 重点呢？不是我们将啊直接建立这样一个窗口红与发红，而是我们要学会哪些东西可以做成红，哪些又不可以做成红。那比如说我们现在所做的这这一段，这个叫我们的开关电源 的，我们的啊整容器转换电路这一段，那么这一段我们几乎只要我们的绘制我们的电器原图，那么都会使用到这一个，那么这个我们就可以把它做成一个窗口红与符号红的方式，那么首先我们这样 我们就选中我们的这一段电路，那我们找到这边为啊项目数据，我们找到插入菜单，插入菜单，那这个地方有个叫窗口红和粉红，我们点击，那么点击之后呢会弹出来，那么你是否可以把它做成窗口粉红，那他的模 文件的名字，那么打开这个文件里面会是， 那他保持我们之前要更改的，我们之前创建了一个红，然后他更改成了之前的，那我们找到我们看一下我们之前的红，那我们选了我现在的红，那没有穿成，我们再来再来去看一下，能全部选择我们这一个，然后点击我们的鼠标，同样点击我们的鼠标右键也可以去进行创建这个红，那么 我们会发现他的保存路径，那会弹出一个保存路径，在我们的默认保存路径下，那么也在我们的啊以普兰安装的默认保存路径下，那我们界面我们可以给他更改一下，然后更改这个更改成我们的，嗯，我们的整流电路开关开关电源，开关电源， 那么表达类型呢？那么可以使用以下呢？跟我们在建立图纸的时候是一样的，会有这些啊表达类型，那么 嗯他的他呢又跟我们的之前所绘制的又有一些区别，那么像上述的多线原理图，那么多线他指的是适用于放在多线原理图上的红，那么 同样下面的适用于放在多线流体上的红，那么适用于放，适用于放在我们的安装板布局图上的红，那么也就是说我们创建不同的红，它可以放在不同的这个我们的呃表达的我们的，我们的我们的原理图页上， 那么这个地方我们选择我们它本身的是，也就说我们你可以，我们可以这样去筛选它本身，我们看我们所建立这个红，它本身是处于这个呃原理图这个位置的多线原理图这个位置，那我们把它的表达类型就改成多线原理图， 那我们这边，嗯描述的话，大家根据自己的需求可以去填，也可以不填 确定， 那我们嗯，这样的话我们的红就创建完成了，那我们再次的我如果我要在，我们可以要，我们要画一个，那么我们找到第二个， 那我们要在这一页，我要如果要在这一页插入我们的这个，呃一个整流电路的话，那我们我们的开关电源的整容器的整流电路的话，那我们可以在这直接插入插入窗口红与方红，那么找到我们的这个，找到我们开关电源这个，然后呢预览这边就有了，我们再把它放进来， 那这样的状态话就省掉了我们很多的这个，呃，重新 重复图，重复图纸的绘制时间，我们更改一下，把把它拉到这个线上线上面去，我们更改一下我们的三格， 大家如果拉的时候对齐不到我们的线的时候，大家记得去更改一下我们的三格，然后将三格修改一下，他就可以啊，我们近距离的移动了， 这样的话我们这个红的创建和插入就完成了。那除了我们的窗口红与发红的话，我们还有一个叫做夜夜红的东西， 叶红，那么顾名思义的就是将一叶用不用叫它创口红，那么我们以从大到小，那么我们叶红是比较大的范围，那么 窗口红和符号红就是相对来说比较啊小一点的范围，然后从从这边去啊看一下， 那么我如果我们将那么将一页，那么我们的页，我们的窗口红与否红，它是针对我们的整一个，嗯呢原理图的，这样这样一部分电路来进行一个啊，做制作成一个模板的这样一个啊，这样一个红， 那么我们的页红呢？它是它不再局限于说我，我将我这呃某一个某一段电路来进行啊绘制，那将整一页，那我们的 装口红符号红是一段电路， 那我们的叶红呢？它就是一整叶， 一整夜这样的一整一整夜的状态， 那我们将我们的这个，比如说我们找了一页，找一页比较标准的一页，那我们找我们的电机原理图这一页，那我们啊电机原理图我们后面都会用的到，那我们将我们将整一页做成一个，那做成一个页红， 那同样点击到鼠标右键，然后创建，这边有创建和超越红，选择创建艳红，叶红，然后同样路径的话，我们，呃如果有特殊要求，大家去更改一下，根据自己的电脑情况更改一下，他的这个啊，他的这个，我们的他的，嗯，这个，嗯，路径如果 没有特殊要求的话，那就不用更改，我们保证保存就行。那文件名我们同样命名下文件名，我们命名车啊，电机回路夜红，电机回路夜红回回路模板，三项电机回路模板 方向，点击回路， 你改成三项电机葫芦这样一个状态，那么这样就可以啊，可以这个叶红保存就可以创下，那我们注意一下我们的叶红的文件名和我们窗口红符号红的文件名有什么区别？那么可以看一下这个地方，嗯， 然后插入一下，以我们的叶红，我们的窗口红和 four 红。啊，这边我们去看一下，这边这边插入的话只有我们的叶窗口红， four 红，那么一 叶红的话，那我们找到我们的，找到我们的这一页，那找到我们这个项目，那我插入叶红，那我们选择三项电机，由原理图，原理图我们去看一下，哎，是这样样子，我们插入进来， 那同样，那么这边我们去看一下这边呢是你擦我们的参考的结构，那么在 s、 h、 c， a， e， 那么这这个我们结构下， 那么这边的话是我们的目标的所在的位置，那么同样我们要在这个结构下，那么要插入成啊，我们原来是第四页，那么现在插入成第十三页这样的状态， 第十三页，那么新的第十三页，同样我们设置成第二第十三页，第十三页，那同样的在这个九下，我们确定， 我们这时我们去看一下，他整一页的话就倒过来了， 哦，我们注意着去看一下。我们的插入的时候，我们呃插入我们新建了一页页红，然后插入的时候 他的这个页描述是跟我们之前的建立的模板的，嗯，原路径的是一样的，就原底层模板，那么这个相对底层模板，这个是我们创建后的复制版，那么他这两个他呢保存的是跟这个是一模一样的，那是我们更改了一下他的这个， 我们更改一下它的这个我们的呃页顺序，那我们如果还要更改，我们可以去更改一下它的这个呃描述，我们更改以后在这儿去更改描述就可以了，去更一下描述，那同时我们在插入的时候也可以去更改描述， 大家注意这个地方也可以去 更改一下我们的描述，跟他自己原来的，以原以原来的为基准来进行我们下一次的创建。那我们刚刚说了看一下叶红与窗口红和粉红以及叶红的区别，那我们把这一个地方，我们把它再次创建成一个，用一个窗口红，我用我们在创业时候，那可能是整一页， 我这三个，这三个我要具体是三个我都要去使用，那我把整页都插过来，那我单独使用这么一个电机回路的时候，那我也可以把整个电机回路做成一个窗口红方红来使用，那我就可以这样我就可以决定我第一我每一页要使用几个啊？不然我这一页是确定好了，那我创建窗口红与方红。 那我们看一下文件名，我们之前创建文件名是这是没有后缀的，那我们啊叶红的文件名是没有后缀的，是没有后缀，那我们窗口我们发现有 emi 这个后缀，我们把这个后缀留下，那么 这个我们这边要把这个后缀留下啊，那我们留下这个文件里面的后缀，那么改成啊，电机回路同样改成电机回路，电机回路 改成电接口，那我们这一个啊，原理图，我们啊的这个这一段原理图的窗口红 follo 我们就鉴定完成了，那我们把它，嗯再次保存 m， 让我们看一下是否能够进行的。再次的去插入，我们插入这个地方，同样给他插入回来，那么从这个地方插入窗口红，符号红，那么同时我们也可以从我们的啊这个地方去插入窗口红和符号红。 那电机回路，你看我们这个电机回路窗口窗口红和发红，那么就可以回到这个位置了，那这样的话那么整个状态就会清洗完成了，那么这 就是我们的窗口红，佛红以及叶红的相关概念及呃创建和插入过程，那么希望大家下去多多的练习一下。那本节课程就到此结束了，谢谢大家观看。
58工控技术分享
29:57
04:31查看AI文稿AI文稿哈喽，小伙伴大家好，今天给大家分享一下如何在衣服身中创建窗口红。 有些电路模块是非常常用的，我们想在下一个项目中也使用， 那我们就要创建一个窗口，有些同学可能要问了，说我直接复制粘贴就行啊，何必要创建呢？也可以啊，但是每次你要打开以前的项目有点麻烦， 假如我们创建成窗口红以后，他就保存到库文件里面，这样的话我每次只要调用库文件非常的方便。 下边我们先框选一下，选出我们要创建的窗口窗口，然后右键单击选择创建窗口红。 这边是一个电源的七宝亭电路，嗯，在这边给他命名一个名字， 然后描述这边我们加一点有散热风扇，所以这边增加了一个散热风扇，点击确定， 这时候就创建好了一个窗口， 然后我们找一个空白页插入一下，我们点另外一个项目，这是一个空白页，然后右键单机选择插入窗口，我们符号找到我们刚刚创建的电源七宝亭 预览，如果没有打开的话是看不到的，勾选预览可以看到我们这个图片，点击打开，然后选择一个合适的位置， 左键单机插入模式不更改，编号不更改，点击确定，这时候我们就 插入了一个窗口， 如果说你想把插入的位置和原来的位置一模一样也可以，那就要添加基准点，那我们再做一点。 好，这次做我们增加一个基准点，在插入的时候保证他是在和原来的图纸是同样的位置，我们先框选他， 右键单击创建窗口红。 for， 这边名字我们就不改了，还是原来的名字，但是这是我们附加一个条件，定义集成店，然后他自动就会定位定义到 左上角这个位置，那我们默认的在这边点一下， 这时候就已经定义了一个基准点，这个基准点这个位置已经定义好了，然后点击确定。因为刚才我们刚刚已经创建过这个名字了，所以他问我们要不要替换点击试， 现在我们找一个空白页，插入一下这个窗口，右键单击选择插入窗口红符号，选择电源。七宝亭，幺幺这边就多了一个定义基准点， 点击打开，这时候打开大写锁定键，然后点一下 x， 再点一下 y， 这样就 就定义了一个集成点，和我们原来图纸的位置是一致的，然后插入模式，不更改符号，不更改编号，点击确定。
05:25查看AI文稿AI文稿大家好，在上一个视频当中呢，我们给大家介绍了一排练当中窗口红的一个创建方法，以及他如何来使用。 但是我们以这样的方式来做的这一个创口红的话，在我们的部件导出的清单里面是没有对应的部件信息的，我们需要把它和我们的部件库进行一个关联。 那么在之前的一个视频里面呢，我们教过大家怎么把我们的这个断路器来做一个部件啊，那么我们来看一下这个 有了窗口红文件的这样一个部件，他进行一个部件关联的时候，操作步骤是什么样子的，我们点击工具部件管理，然后呢这个地方我已经做好了一个啊，但是 我把它删掉，大家重新再演示一遍。 好，我们到太大边边这个地方来，右键点击新键零部件，然后呢把它的部件编好，选择一下， 好，制造商选择太大。好，我们接下来看一下，接再把我们的技术数据里面啊，这个地方特别重要，技术数据里面把它的红，我们看一下，这里有个红选项吧，我们点击这个后面的扩展点，然后 去找到我们做的这个 ema 的窗口红，点击打开好。然后 我们之前做断路器的时候，是不是要在功能模板里面选择他的符号库以及符号的设备连接点定义啊？我们这个地方的话，我们只要有了这一个窗口红，就不需要再做这个功能模板了，我们可以点击应用， 然后点击应用好了之后啊，还没完呢，我们要选中这一个部件，然后右键点击分配功能模板，然后点击式，大家可以看到在他的功能模板分配好了之后，是不是把我们在这个窗口红里面用到的 这个外部的变频器和它里面的设备连接点都给我们显示在这个地方，那么如果说你要 自己一个一个去做的话，那么你就要一个一个去插入这个点，所以说这是比较麻烦的。我们有了这一种窗口红的文件，这个部件的话，我们只要在常规里面把它定义好，名称什么的，指导商什么的定，定义好之后在技术数据里面 把他的红文件选择成你自己做的窗口红，然后点击应用，应用好了之后选中你的文件右键这里有一个分配功能模板，点击一下就可以把我们这个不减轻一个关掉，我们来看一下实际使用什么样子，点击关闭 啊，点击是，然后这个地方我们是以创口红创建的，所以说他是没用的，我们点击删除，然后把那个拿出来用一下， 大家可以看到这个地方使用的时候其实和我们窗口红是一样的，他也能进行一个变量的切换，但是唯一的不同之处就是什么呢？我们来看一下，我两种方式都用一遍， 我们来看一下，选中他右键点击属性，可以看到他的主攻呢是勾选的，然后他对应的部件信息是有部件编号的，所以说像这种文件他是可以生成部件清单的。而我们下面这种以穿口红的方式插入进来的呢， 你看他的部件里面是空白的，那么我在生存部件清单的时候，这个优六他就没有，我们来实验一下， 做了好多个，给我看一下开大变频器，这里有好多个啊，有好多个。 这个地方因为我们前面用过很多次啊，所以说这个地方他有很多覆盖的，有很多覆盖的没有办法去进行区分啊，进行区分，但是你要注意好， 在我们这一页当中使用到的这两个，虽然说它的外观都是一样的，但是这种是可以伸着部件清单的，这种是不可以的啊，这是我们官员的部件，这个是以窗口红的方式插入进来的啊，这个是没有办法伸着部件的，这是他们两个的一个区别。 好，感谢大家的一个观看。
13时亚飞

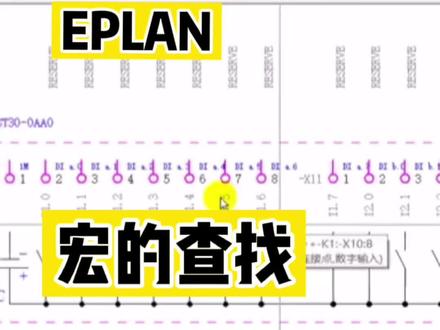

01:02查看AI文稿AI文稿大家好，一般的软件我们在添加完部件以后，如何去调用他的红呢？接下来我来给讲解一下。首先我们选择左上角的部件管理， 然后我们找到刚才所添加的部件，好随便找一个啊，接下来话呢在里面找到一下技术这个数据，然后看一下我们安装的目录， 好安装完部件以后呢，我们就随之呢会有些红的产生啊，这时候的话呢，我们可以直接调用一下红， 选择插入，再插入里面的话呢，我们选择一下西门子这一个文件夹， 好让我们找到第一个文件夹，在这里面就可以发现我们刚才所生成的这一个红就可以调用一个， 大家可以看一下我这有个 st 二零，好，然后放在桌面上。好，这样来说呢，我们就使用到咱们这个红的，那么想学习电制图一判老铁呢，点击左下角去看吧。
186PLC 学习吧(邓老师)
03:19查看AI文稿AI文稿大家好，今天就为大家去讲解伊普兰标志培训课程的第二十五节内容，就是项目的导入，导出就让我们把伊普兰这个支持项目的一些导入，导出的一些格式，比如说 pdf、 ds， f、 d， wg 和洁癖这个格式 可以把我们的项目的一些，呃，外部的一些文件可以导入进来，也可以导入出去，这样方便与我们的客户近乎去去观看，或者去查阅我们家里的一些图纸，比如说他电脑没有去安装我们这个 eplat 呃， 软件，我们就可以把它导出我们其他的一些格式，通过我们在呢最上面有个页，里面有个导出，导出他支持 dwg 和 d， 呃， d， f， f， 还有 pdf 这些格式，比如说我想把它导出 pdf 格式，就可以选中 pdf， 当然我们在导出时候先选 中文这个项目，先选中完之后再点击页和导出，点击 pdf， 好，这样会弹出 pdf 这样一个对话框，我们在这里面去选一个，就是我们存放的一个路径，然后比如说我们把它放到桌面， 好，他真的会在桌面呃产生一个这样的一个地址，比如说我们把它当成彩色、黑白色或者是灰色等，比如彩色并能原理图，呃，这边绘制是一样的，还有一些是出一个实用的打印边，呃， 编剧里还有输出。呃，三级模型，比如说没有三级模就不需要打勾，我们点击应用整个项目，好，现在点击确定 正面比较多的话，他可能倒的比较慢，我们现在回过来看一下，可以看到在我们正面就会 自动生成这样一个 pf， 一个文件，他的内名是我们的一个项目名名，你双击打开看一下。 好，可以看到这里面的就会自动导上这种格式了。我们下次再，比如说给客户去看的时候，就这样非常方便直观，通 ppf 格式就可以去预览去，可以去看到我们现在的一些图纸的一些信息。 嗯，这是我们的项目的一个导入，还有呃导出，还有一个就是呃导入，当然我们可以把其他一些文件导入进来，都是可以的，比如说要导入，呃 pdf 格式或者是 dmg 都是可以的， 可以的，你们可以通过这种方式，比如说我想导入个 dwj， 好，这是我们的一个图框给你打开。好，比如你确定 啊？他说要放到一页，比如说我们放到默认的第，嗯，位置主要是 a 一下的，呃，公司代号，比如说艾伦一底下的，他们是第七，对吧？好，比如说第八页。好，请确定。 可以看到他会自动会在这里面去导入进来，这是我们的一个 cd 的格式的一个导入，当你们导入进来之后，这里面的一些格式也可以在这里面去修改一下，就是图形或者是其他的格式都可以通过这边去进行简单的一个修改。 好，这是我们的一个导入导出项的一些介绍。好，其他的格式导入跟着方法是一样的。嗯，好，今天讲到这里，谢谢大家。
97一亿估行
12:28查看AI文稿AI文稿那记住我们在创建红文件的时候，之前给大家讲到过哈，那么可以两个方式啊，一个是从那 dwg， 这个是从我们的这个 cad 文件那么变成了红文件哈， 同学们大家好，我是公控技术平台的电器设计讲师李玉颖，那我们这一讲来给大家讲一下啊，我们第八十六讲三 d 电控柜模型的啊导出，以及将三 d 电控柜创建成一个啊红的方式啊， 那么同样还是以 plan 的实际操作来做一个演示给大家教学， 那还是我们的这样项目，那我们将我们的既然是三 d 导三 d 红啊，那么就是三导航器，我们将我们的页导航器关闭掉，找到空间布局菜单，嗯，找到导，打开我们的空间导航器。 我们之前呢啊绘制了一个电风柜啊，那先打开这个电风柜给大家看一下， 那我们之前在插入电风柜的时候，那我们之前啊找到我们的插入，那么这有一个啊，箱柜设备清单啊，箱箱柜啊，我们插入看一下这个箱柜啊 啊，我们先把这个包门的视图，将我们的图形预览打开， 那我们看下箱柜， 那我们之前插入的箱柜呢，就就是这种这种空白的，然后下面图形预览里面哈这种空白的箱柜啊，所有的几乎都是这样的空白箱柜哈，那我们现在要把我们的这个这个已经，嗯，画好这些我们的 元器件，那我们的安装导轨这些的这个完整的这个柜做成一个，做成一个那个 啊红红文件这样的方式，那么三 d 红，那么这样的导出这样三 d 红文件的方式，那最后呢，我们能不能直接，那我插入的时候，我就不插入这样的这样的空白箱柜进来啊？ 那直接插入这样我一个这样一个画好的这样一个柜子进来，那么我们需要达到这样的要求啊，那我们怎么去做啊？那么同样我们找 找到我们的空间布局导航器啊，空间布局菜单，那这有个地方有一个啊，导出啊，那么导出我们那导出有两种格式，那之前我们在插入那三 d 红文件的时候，那比如说我们找到我们的啊空间布局导航器，插入三 d 图形， 那我们之前插入的三 d 图形呢？都是这种 s t e p 的这种文件格式啊，那这种 s t e p 的这种文件格式，那同样我们找到我们的三 d 红，那比如说这个地方是有三 d 红的哈， 那我们去看一下我们的啊三个灯哈，那么这种它是我们的在这个 s t p 的这这种文件格式啊，那之前我们也创建了这样的这些文件格式，那同样 我们在这个地方我们去导出说选择 s t p 这样的一个文件格式，然后呢，那当然在的地方也可以根据大家自己要求去啊，去做一个更改哈，去做一个更改， 我们选择我们的这样导这个 s t p 的这样格式就行，那么选择那么这个地方也可以去啊，选择我们的导出的路径哈，那比如说我们选择一个我们之前做了一个红里面， 那我们把它放到这里面哈， 放到这里面，或者说我们直接把它放到桌面给大家看一下吧，哈，放到桌面让大家去啊，好看一点， 还是放到桌面哈，我们放到桌面给大家看一下，那我们确定 好了，那我们现在的桌面我们看有没有深层 啊？商店柜，那这个地方我们生成了这样，这样一个 stp 这样的文件格式，这样的文件格式啊，好，那我们再次的，比如说我这个地方我要用，那我再次给它插进来，怎么插啊？那我换一个地方，然后把这个地方给删除掉啊？ 好了，那我把它插入到这，比如说我插入我的一个三里红红叶的方式啊，那我找到我的桌面 转，发现没有，对不对？那我们还那之前给大家讲了什么？我们在插入红的时候，首先要会去创建红哈，创建红，那找到我们的这个工具菜单，然后找到深圳红红哈，找深圳红，从我们的三 d 文件哈， 那这个地方，那就是我们的这个三菱宏了啊，那么这个宏建我们导入进来的啊，我们把它创建成我们的这个三菱文件啊，好，把它创建成 导入这个文件之后呢，我们这个柜子，整个柜子就可以创建成了一个我们的这个啊， 啊，三里红，好，那我们的三里红创建完成，那记住我们在创建红文件的时候，之前给大家讲讲到过哈，那么可以两个方式啊，一个是从那 d、 w、 g， 这个是从我们的这个啊，比如说我们 c、 a、 d 文件，那么变成了红文件哈， 那这个时候我们再去啊，插入一个红啊，那么三 d 柜，那么就已经有了哈，就已经已经在这了，那我们也可以去刚刚我们的看一下我们创建的位置在哪个地方？ 好，从你的位置啊， 好了，那我们再次的去我们的这个地方看一下，那我们先刚才的三令文件没有了哈，三令文件 没有，我们把它创建成红，放到我们的默认红的默认文件夹里面去了。啊，好了，那现在我们在这插入我们的创口红与符号红啊，或者说我们在这也可以去导入整一个三立图形，我们也可以从这导入一个三立图形， 那我们的红线这个地方还有个三零图形，我们也可以从这从这个地方。 好了，我们稍等，等这个三点文件导入进来 看一下，那我们刚才我们是啊，那记住啊，我们看两种方式啊， 那么方式我们是以以红文件呢，我们现在是以导入三 d 文件的方式给它导入进来， 那所以这个地方会新添加出一个空间布局的这样一个这样一个项目啊，这样一个项目，那么导入导入是这样导入个三点红，那如果我们是以红文件的方式去啊，以红文件的方式去进行一个插入， 那么这个时间已经创建完了哈，我们进行一个插入，那发现点好啊， 啊？ d r f i。 哈，那这个地方呢？之前也跟他讲过啊，这个说明是我们修改过的哈。 好，那么你我们看，那我以红文件的方式进行插入，那这地方是没有再生成项目的哈，那以三 d 文件是可以生成其他项目的，那同时我们打开看有什么区别哈， 啊？还是逻辑组件几逻辑组件几乎都是一致的哈，几乎都是一致的 好吧，几乎都一致的啊， 好，我们去看一下这个三里红，这个红尖这个地方，那我们看它里面内容，那如果大家导入键之后发现啊，发现内容内容哈， 你觉得啊？你不太符合啊，你觉得不太符合，你要新建了，那你可以更改，那么也可以对这个地方进行一个删除删除啊，那么包括，哎，这个地方我不要这个灯， 我也可以将这个灯，或者说我可以将这个按钮那么进行一个删除，那么这样这样的一个状态，那这是我们的触摸屏，那这是我们的红文件里面可以去这样去做，那同样 我们的三令文件导入了三令文件，那我也可以去将这个地方进行一个移动，鼠标左键拖动哈， 拖动去进一个移动啊，那么大家发现一下，我们刚才的时候这一遍三令文件里面啊，我们我们刚刚这个三令文件里面哈，是没有， 是没有这个 d r f i t 的哈， d r f t 的哈，那现在我只要一更改就变成了这个，已经已已更改哈，那有，已经有这个标志，说明已经更改了哈。 好了，第一次没有，那我们之前这个地方是有的啊，那大家要注意这条，那这个地方我也可以对他进行一个删除的这样一个部件删除的作用哈，那么下面的这些逻辑组件排 去了，那就是我这个啊，柜子这个三零文件里面所组成的这些像的主线，那是，那这个也是一个主线，那这个也是组一个主线，那每一个组成部件，那么都是一个为主线啊，我可以在 可以在这个地方去进行一个删除修改，那么同时也可以在这个地方进行相应的删除啊，那这个地方也可以去啊，也可以去进行查看啊，那这个地方大家要注意了啊，大家注意了，那么这两个呢啊，几乎是啊，没有， 几乎是区别不大了，大家注意啊，这两个打字说我打开的时候新建一个项目文件，或者说不新建而已，那么发现打开之后呢内容是啊，几乎都是一样的哈，这个地方呢，我们啊也可以单独去修改，那么我们来看一下，那单独修改后发现 我们把它拉开啊，那么啊，这个所插入的东西，那么是不是跟我们之前所做的那个 money 一样啦，所画了柜子的，我们的这个柜门上的这个分布哈，按钮的分布是一样的哈，啊，那我们把它还原回去 好了，那我们去看一下啊， 啊，这个相应呢，也跟我们之前的所，也跟我们之前的我们之前插入的红的方式是一样的，已经红了，更改方式也是啊，像一样的，那么这个是我们的这个三 d 柜哈，我们画完了三 d 柜，将它保持保存成我们的三 d 纹，三 地，三地，三地文件，或者说将它创建成我们的啊，三地红那的相应的方式啊，那么 我们目前的话就讲到这，那么同样之前的也给大家说的之前的红的插入啊，红的创建以及生成啊，那这些地方大家如果对不太熟悉的，大家需要去相应的去做一个啊复习，那么之前的啊视频里面 也有给大家啊多次的去啊讲到啊，那么同样我们也可以在这个地方去进行一个红的哈，这边也可以去进行一个红的查看啊，我们这些内容呢？像呢图形转到在哪使用啊？也可以去进行一个查看， 相应的安装面也可以进行一个查看啊。好了，那么我们的本节课程就讲到这啊。好，谢谢大家的观看，再见。
31工控技术分享
17:45查看AI文稿AI文稿啊，大家好啊，今天我们讲一下，就是这个一盘二点七呢啊，我们插入这个部件啊，插入这个工具部件 管理里边，我们这个自带的一盘安装好之后呢，他的步骤是比较少的，我们可以看一下 这边没有多少东西，对吧？我们需要呃，我们自己根据我们自己的现场这个生产 啊，我们需要选择我们对应的布件布，比如说我举一个西门子的布件口规例啊，大家可以看我怎么样去操作 哦，将我们这个布件裤下载完成之后呢哦，我们就是有西门子一到西门子六，我们西门子六主要是我们这个两百到两百， smart 两百，还有三百四百，以及这个幺二零零幺五零零的这个布件裤都集中在这个文件箱里面。 好，我们首先呢第一步啊，我们将这个原文件给他保留啊，复制一下，然后粘贴 给他，复制一份多余的这个备份啊，相当于如果我们这个导入错误的话，我们可以将这个给他进行还原。第二步呢，我们电脑安装一个好压解压软件，而如果你电脑没有安装的话， 我们需要在百度上面下载安装一个。好，这时候我们安装好这个好牙剪的软件之后呢，鼠标右击这个 我们刚才复制出来这个我们需要更改的这个 e、 d、 z 这个格式的这附件。第一步呢，我们使用这个好压打开，用好压打开 我们可以看到啊，这是个这个里边有两个文件，一个文件夹和一个 xml 的文件，我们进入这个 items 这里边我们最主要碰到的都是这个啊，这是我们的铺垫，这边这个铺垫呢非常非常多， 从这里边我们可以看到啊，我们可以看到我们这边 cpu 的这个型号，对吧？当，当然你要是没有必要去导入这么多的话，你可以选择啊，选择一部分， 选择一部分啊，把其他没用的部分你给他删除掉就可以了啊，剩下的全部给他删除，当然你要 需要导入这么多的话也可以，我就以讲这个全部导入为主，因为我们这个部件呢大概是一点五个 g， 一点五个 g， 所以的话如果我们要使用这种传统方式，直接通过这个工具部件管理里边去导入，非常的费时间， 点击附加有一个导入，导入，我找到我们刚才那个 etc 那个格式，那个文件呢啊，在一盘啊导入的时候非常的复杂， 你选择这个，我们一般导入的话选择第三个选项啊，导入的比较复杂，你虽然也是可以导入成功的，但是有的时候可能因为电脑卡或者造成其他的原因，会导致 xm l 这个爆出现这个错误故障，导致我们费了很长的时间也没有把这个不艰苦正正确的 给导游进来。所以我们为了解决这种方法呢，我们给大家提供了一种更简便的方法， 我们不用这种方法去导入， 这时候呢我们需要把这三个文件啊，一个是文档，这是红，这是 p 成，这是图片啊，这几个文件呢，他加起来非常非常的庞大 啊，我们因为这个文件只有几十兆，导入速度很快，只需要几分钟就可以，但是如果你要是导入一个整个部件过的话，一个多季的话，时间也有可能需要在几个小时四到六个小时之间，所以至少时间是非常慢的， 我们需要把这三个文件呢给他删除掉，选择删除好，删除非常快，对吧？好，我们只剩下这个文件， 这个文件就相当小了，我们可以看一下大概有多大，只有五个五兆，对吧？只有五兆，好，这时候呢，我们再从这个工具部件管理里边找到我们这个部件，选择我们的 tfc 零部件 poc， 选择附加，点击导入，找到我们刚才删除的那个一列的那个最小的那个文件，找到这个新闻子六， 点击打开，选择第三个选项，如果选择第一个和第二个选项，有可能把我们之前先前的这个附件呢给他删除掉，比较麻烦，所以我一般导入选择第三个选项，点击确定， 可以看到我们这里边的文件有三十多万，对吧？ 三十万七千七， 一百四十八个问题。 好，这时候我们可以在我们 poc 可以看到有这么多文件啊，这么多 pcpo 的型号选型都给他全部导入进来了，对吧？但是呢，这只是一个 xml 的文档这个文件，但是他并没有，并不具备这个部件的所有的参数，包括这个红，还有一些文档的说明以及图片，对吧？所以的话我们需要关闭， 他提示我们是否执行同步呢？我们选择是这时候呢，我关闭我们这个一步栏项目， 我们可以在我的电脑我安装的地盘，地盘里边呢有一个 ucer public， 比不上 这个得他手机扣里边，我们可以在部件里边可以找啊，不是这个，是这个， 这是我们的红，对吧？含有文档， 这是文档， 还有刚才的一个是图片，对吧？ 图片、文档和红，我们需要把刚才我们剩下那三个文件全部给他 再重新解压，这个文件呢是我们刚才删除的文件，所以这次我们需要解压这个文件，就是原始文件 啊，全部解压出来时间大概需要四分钟，因为我们虽然看到我们这个 d 盘，这个原始部件呢是一点四个 g， 但是解压出来是非常庞大的。 好，我们稍等一会，这时候呢我们可以看到我们这个解压出来的这个空间呢有六个 g， 六点七个 g， 这时候呢我们可以进进去找到我们这个 document 西门子，对吧？这里边的所有文件可以看到很多很多，这是一个文档，说明这个呢是西门子的一个红， 这个呢是图片啊，是这么多文件， 我们需要一一对应，把这三个文件复制到粘贴到。我们刚才就是导入这个 xm l 这个护照，这个文件， 这个部件之后呢，他会在我们的这个工这个安装目录啊，就是这个这个路径下边，因为我安装的 d 盘，如果你 c 盘的话，就 c 盘，用 sirs public d 盘 data 找到对应的文件夹，给他复制替换到他的原文件，比如说我第一个， 我先给他 替换到他的文档，对吧？文档，我们将这个西门子的这个 这个文件夹呢，文档的文件夹呢复制到他的这个文档里边。文档， complay， 这里边有细蚊子，是吧？他这个 文件很小的，我们直接选择粘贴 替换掉它，我们可以看到这里边文件多大了一个鸡，对吧？好，这是我们文档就替换完成了，我们继续反馈我们 date 塔，找到我们的图片， come a d， 然后可以看到我们也是有个西门子的文件夹，对吧？ 查看详细信息 下面这个软件件，这样我们返回我们刚才那个 这个解压出来这个找到图片，将这个文件夹，西门子的文件夹也给他粘贴进去，替换到他这个 目录里边，好，非常的快。然后呢继续找到我们的这个红，红是比较重要的红，进入这个细纹子复制一下，同样呢找到我们对应的红， 对，找到我们队的红，然后给他替换掉，红比较大，有将近五步击 红，里边这边有个红呢，还包括了三 d 三 d 的红， 所以我们通过传统意义上面的这个导入呢，给大家稍微稍加修。 对于我们导入一个品牌的部件还是相当快的，我们只需要不到十分钟的时间，我们全部能给他导入完成。好，这时候我们就全部导入完成了，关闭，重新打开我的一张。 好，这时候呢我们可以看到 工具部件主数据，可以找到我们的防护， 打开 选择工序铺件啊，这个管理下边的这个铺件主数据导航器， 我们打开，我们可以看到我们电器工程里边的这个零部件。 lc， 我们可以选择一款幺二零零， 我们选择一款三三幺五杠二 dp 的吧，二 ah 幺四，这个 cpu 我们可以把它拖进来， 按配不键，可以给他切换， 这是我们键盘上的 ttab 键，可以给他切换，他有很这种很多模式再推啊，有两种模式，这是他的 cpu 一个接线的电源的一个接线，我们可以再选择其他的模块，比如说我们可以找一下， 嗯， 三二幺一 bl 零零，这是一个开关量输入模块，同样的方式呢，我们给他拖过来， 可以看到我们对应的这个接线，对吧？ 这就是我们接线的一个步骤，选择退步键，我们可以再切换，因为我们是选择了一个三十二点的输入， 继续选择配不见 来放到这，继续推不见， 这是我这是他的模块的一个硬件的一个信息， 继续推不见。这时候呢我们就返回到我们的这个最后一个零点， 好按 e s c 键，哎，退出，这时候我们可以看到这是我们的 f 四，就是 i 零点零到 i 零点七， 这是我们的，哎，一点零到一点七，二点零到二点七，三点零到三点七。具体的这个 修改的话，大家可以去参考教程去修改， 我们都可以对这个 我们的这个点位呢给大家进行修改， 可以再选择幺五零的， 我们可以看到我们选择的一款幺五幺二 二篇的， 让我摇 花片的两个平口的一个 plc， 好，这个部件的导入就讲这里，再见。
