dat文件怎么导入cad
来看一个网友的问题，求助，这是他求助的问题，两千个点，能不能一次性导入 cad 图中，用多段线连接起来，这是他的数据 debt 的格式文件，这是一个道路中线的坐标数据，两千个点，如何在一分钟之内导入 cad 图中？我们先将 debt 格式数据放到桌面，打开看一下， 这是对应的道路里程坐标，一共是九百七十一个点，如何快速的导入 cad 图中，这里我们需要用到一个工具，坐标数据处理系统 v 三点零用 w p s 打开，打开后点登录点选项卡当中的 debt 格式数据，输出 x y h。 先将 debt 格式数据转换成标准的坐标数据点，读取 debt 格式文件，找到 debt 格式文件点，打开一瞬间就将 debt 格式文件转换成标准的坐标形式。 接着点击右边的按钮，复制生成 cad 数据，软件会自动跳转到生成 cad 识别数据，并进行了计算。接着点击 上面复制多断线数据按钮，打开 c、 a、 d， 在命令行直接 c、 t、 r、 l 加 v 进行粘贴好，现在正在将坐标数据连接成多段线， 生成完成，九百多个点，三十秒钟全部连接完成。接着还可以将对应的点号也生成过来。 命令行先输入 dist 测量点号，字体高度大概在一左右，接着打开坐标数据处理系统，字体高度设置一点零，重新点，计算点，复制点号数据。回到 cad 的界面，在命令行直接进行粘贴， ctrl 加 v， 现在正在生成点耗数据， 点号也生成完成。来看一下，这是 k 五六一加零零零 一直到最后的 k 五八零加零零零 全部生成完成， 非常的快。另外 v 三点零软件还有很多的功能，比如说生成 debt 格式数据，生成点位数据，生成标高数据，批量画圆画多段线，三维点号都是可以的， 速度也非常的快。 ok， 这个案例就分享到这，大刘整理录制了一套工程总测量负责人必会工程技能课程，共四十二讲，全高清加字幕加案例，让大家在工程上少走弯路，快速成为工程达人。 有需要的朋友在视频下方留言，免费赠送三朵小红花，百度网盘私信发送。
粉丝8.0万获赞23.4万
相关视频
00:56查看AI文稿AI文稿现场测了这么多坐标，怎么批量导入 cad 正确展点自动化线？给大家分享一个超简单的方法，三步就能导入，不用插件，不用复杂操作， 你只需要用红红 cad 的 导入坐标功能，直接选 r、 t、 k， 导出的 d、 a、 t 文件，数据就全都进来了。再设置好 x、 y、 z 坐标，这一点非常灵活，能提前确认和调整， 然后勾选生成点位还是画多段线点导入就能瞬间得到正确的 cad 坐标图。如果我们拿到的是 excel 或是 txt 文件，也可以直接复制到红护 cd 里粘贴文本，同样指定好坐标， 选择展点还是画线就可以轻松搞定。再也不用通过复杂的公式把数据调整成插件支持的格式，才能正确导入了，用红护 cd 就是 这么轻松省力！
661CAD快速看图
04:49查看AI文稿AI文稿hello， 大家好，今天我来给大家分享一个红湖 c a d 最新的七月版本的一个超实用的新功能，功能的名字叫导入坐标，嗯，那么我们通过这个导入坐标功能可以实现呃，导入坐标划点或者是划多段线的这样的一个场景。 那么我们平时做场地测绘或者是市政道路以及规划总图等等情况的时候，我们经常需要去做这个坐标展点， 并且这个点位通常都比较多，能达到几十甚至上百个坐标这样的情况。嗯，我们现在新版本中已经支持了这种情况，那在导入坐标这个功能里呢？我们既可以 支持我们既支持一键导入啊 d a t 文件，呃，也可以我们通过呃这个直接去复制粘贴 文本内容去做一个快速导入啊。我们这个导入坐标功能他是不需要去安装插件，以及不需要我们 比较复杂的复制粘贴，这样的手动操作就能轻松实现展点。那接下来我就用一些坐标数据来大家带大家完整的实操一遍，给大家演示一下这个功能哦， 帮助我们去快速帮帮助大家去快速精准的定位，呃，精准的完成这个展点工作啊。我们现在在快速启动栏去输入一个我们这个功能的名字叫导入坐标， 或者是我们这个刚才看到了这个功能的，呃，命令快捷键是 d r z b 以及我们还有一个功能入口，在我们这个会制的菜单下有一个导入坐标功能，我们这一种方式都可以进入到导入坐标的这个窗体里，接下来我们按照窗体里的提示去做。呃，两步操作，第一步我们是 选择导入方式，我们先选第一种方式，从 d、 a、 t 文件导入。嗯，那我现在已经提前准备好了两份坐标文件，我选择第一份点击打开， 这样我们现在到了第二步。第二步我们需要去做这个导入设置，我们要把这个坐标的数据给它对应到 x y 坐标上去 啊。我们第二步导入设置完以后，最后我们在下方还有一个坐标导入为点或者多段线。那我们第一次导入按照点来导入，点击开始导入， 软件提示，我们成功导入了七十五个数据，我们全屏去看一下。啊，那我们这个坐标点位都已经点导入进来了，这里我是提前已经把这个点的样式设置为了，呃这样的一个，呃 图案这样的一个样式，呃，方便我们后面去呃清晰的看这个点位点位的一个位置，也建议大家提前把这个点的 样式给它设置好，或者是我们后面再去设置也可以，我们在这个样式设置里面这个点样式，比如说我把它调成第二。呃，前面这种这种方式也是可以在后面再去调的啊，这个是顺便带一下我们。 那么接下来我们再看一下第二种方式去导入坐标，我们再快速启动呢，去输入它的快捷键， 我们选第二种方式粘贴文本，现在我在呃这个文本文件里面，我们去把这个全部的坐标数据给他复制过来，然后在窗体里面 ctrl v 给他粘贴进来，我们进入到第二步去选这个表头。 嗯，最后一步，我们这次因为上次我们是选的坐标啊，导入为点，这次我们选导入多段线，我们点击开始导入。嗯， 这个是我们现在已经导入了五十六个数据，那我们去再呃全屏看一下，嗯，我们现在刚才这个坐标数据已经把它秒呃，把它已经导入成了这个多段线，已经把它画完了。嗯， 那我们最后总结一下我们这个导入坐标的两种方式。第一个就是我们导入 d a t 文件， 通过这个选择 d a t 文件来导来导入。第二个就是我们这个通过 文本里面的数据，把这个文本里面的数据直接给它粘贴进来这两种方式，这个是导入的时候的两种方式。另外就是我们导入进来以后可以把它导入化成点以及化成多段线这两种方式。嗯， 那么以上就是我们这次七月新版本的这个超实用的导入坐标的新功能介绍。好，感谢大家的观看。
21CAD快速看图
02:57查看AI文稿AI文稿大家好，今天我们来讲解一下怎么样用专业的土方计算软件来导入测绘形成的 d i t 数据文件来，最终到 cd 里面来生成标注离算点。 我们找到软件对应的命令，全在以文件导入，然后我们首先来选择需要导入的数据文件，我们来选择某一个 d i t 数据文本导入进来之后 后，我们可以看一下这些数据，我们就是刚刚通过离散点，就是通过刚刚的一个数据文本导入进来的一些离散点，数据一行代表一个离散点，一行呢？ 数据就代表该零三点的一个对应的 cd 里面的一个数据有多少行就有多少个离三点。好，接下来我们来观察 这些数据的一个排列方式，第一个是序号，然后两个英文逗号，第二个是零三点的 x 坐标，第三个数据是零三点的 y 坐标，最后是零三点的日子，或者说叫高层 注意他这个之间有的一个英文都好，有的两个英文都好，所以说我们这里来选择对应的一个模板关键字，比如说我们选择第一个肯定不对， 我们再来关一下第二个，第二个也不对，因为第一个他是有两个英文的号，所以说我们来选择应该是最后一个，第一个是选 句号，两个英文逗号，在，接下来是 x 坐标，在尾坐标，在 z 坐标啊，也就是他的一个高层，这样的话我们就可以来 用模板关键字来配对导入进来之前的一个数据文本里面的数据格式。好，接下来我们来设置标注的内容， 比如说我们标注出他的日子，当然也可以标注出他的序号，我们标注日子，然后我们标注日子，也就是他的高层，高层的制高，比如说我们采用呃零点五，然后圆圈 半径，假如说我们就采用零点零五。好，设置好之后，我们点击确定进行导入零三点，导入完成程序告诉我们共生成多少个零三点。 好，我们可以看一下我们刚刚生成出来的离散点，以及还标注出了他的高层。
99飞时达软件
01:03查看AI文稿AI文稿后台经常收到私信说不会 cad 图纸导入，今天呢，小美就赶紧来更新了，点赞加关注，测量不迷路！我们首先要在电脑上把图纸导入手部，我们可以放在任意位置，例如 download 文件。接着呢，我们打开手部，点击测量，进入 cad 放样，点击图层， 点击右下角导入，找到 cad 图纸加载，点击导入， 点击修改属性，选择用户坐标系或者世界坐标系。图纸颜色呢，可以选择黑色或白色，图纸单位可以选择毫米或者米， 不确定，如何选择呢？可以先用默认返回查看加载图纸是否正确，如果需要修改，可以点击图层修改属性，点击确定，点击返回，继续进行放样即可。 cad 图纸导入，你学会了吗？还想看我更新什么内容呢？评论区留言记得点赞关注哦！
102苍穹北斗测绘仪器-小美
01:46查看AI文稿AI文稿把那个图片导入到那个 a、 d 里面，然后保存，保存过后还是没有不见了，如果图片非常大，比如说我们做工程的一些啊，这个同学一个图片甚至是几十兆的，我们也见过啊，那这种情况我们怎么办呢？就不要用这个 o l e 对 象的方式了，我们就直接插入光山图像三照， 为了避免发给别人图片啊不见了，那我们给他打包放到一个文件夹就没问题了，知道吧？我们这个光山图像参照的话，就是点插入啊，这里有一个光山图像参照，然后再找到那个图片， 我们就直接点确定了，然后你具体的位置你自己去指定啊，如果是我的话，我就随便点，然后空格 好，然后双击鼠标滚轮，这个图片就放进来了。这个图片我们直接文件并存为，你刚刚那个图片是放在哪个位置？放在桌面上的桌面上是吧？好，那我们就放在桌面上啊，那我们就直接啊，比如说这个改个名字吧， cad， 姜老师啊， 好，然后点保存。那这个时候如果说我们要把这个图纸啊发给别人，那我们就把这个图片 跟这个图纸一起放到一个文件夹里面，做成压缩包发过去。好，比如说这个文件夹啊，我给你干脆测试一下。好，然后找到这个文件夹给它压缩一下啊，比如说你发给我吧，我给你看一下。好，我现在把图纸转到我电脑上了啊，现在我们来看一下。 好，直接用 c a d 打开好，它说现在可以正常显示啊，这里我拍个照给你啊，你还不一定看得到啊。好，谢谢。对，你以后就按照这种方式去处理就可以了。
52CAD江老师
00:59
02:30查看AI文稿AI文稿今天咱们讲一下如何将 excel 表格导入 cd， 把这个框选一下， ctrl 加 c， 给它复制到 cd 里面， ctrl 加 v， 直接复制是一个图片，那样是不行，它这里面有一个编辑点这个编辑选择性粘贴， 选为这个 auto cad 图源，点击这个好确定，直接点击一下位置好，咱们看一下它这个字体有点问题，咱们给它调一下 这黑色的看不太清，输入 o p， 把这个把这里面给它调，调整一下，选择显示，显示里面这个颜色， 外围空间不用调，统一背景黑色， 选择颜色，把这个黑色拉到最下面看，把这个黑色拉到最下面，拉完之后确定 应用并关闭这里面，再选择一下应用，确定好，咱们再来一遍， ctrl 加 c， 输入快捷键也行，快捷键是 p pa， 跟这里面是一样的，跟这里面这个编辑是一样的，还是选择 alt cd 确定 好，再点击一下，好，明显就好很多， 把这个字再给他，把这个框再往外拉一点， 拉大一点，然后这样就可以了。
116CAD测量放线
00:53查看AI文稿AI文稿好，这一期我们要录一期，我们 cd 放样，怎么去把图纸给它导入进去？首先的话，首先呢我们回到手机上搜，打开微信搜滑色语音， 好，有个小程序，我们点进去分享微信文件，然后谁发给我们的，我们选择谁。好，把图纸选择，然后点确定 分享码，现在会出来一个分享码，然后我们回到手上面打开测量 cd 放样， 这里有一个云服务，右下角我们点一下分享码下载，然后把分享码输入进去，二零零六获取，不用接受，然后我们这个图纸就过来了。
20中测宏业测绘仪器
01:53查看AI文稿AI文稿像这样的道路里程文件如何生成？我们先将道路高层数据导入进 case， 先连接边界线， 点击第五编辑中求取中心线，点击两边的边界线，即可自动生成中心线，我们改个颜色便于区分。 然后点击工程应用生成里程文件，由纵断面线生成新建，选择中心线，根据实际情况输入参数，这里间距设置为二十左右，边长度四十米， 点击确定，横断面线就生成了。 继续点击工程应用生成里程文件，由纵断面线生成剪切，先选择纵断面线，再选择切割边界线，修剪完成。 最后点击工程应用生成里程文件，由纵断面线生成生成。点击中心线，默认获取图面高层，找到一个里程文件保存位置， 点击确定，这样里程文件就生产完成了。学会记得点赞收藏哦！下期视频教你如何生成道路纵断面图！
456航测之家

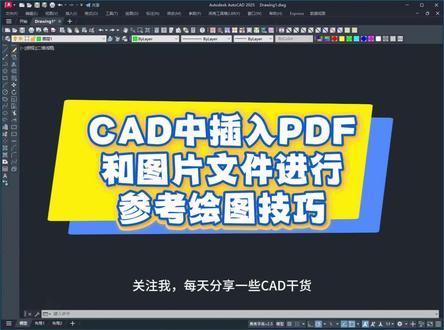

05:09查看AI文稿AI文稿好，今天给大家讲讲 cad 中如何插入 pdf 文件和图片文件进行参考绘图的技巧。 我们先讲第一个啊， pdf 文件的参考绘图，那么 pdf 它分为两种啊，一种是矢量图的 pdf 文件，另一种是图片式的 pdf 文件啊，我们先看图， 这个图它是图片式的 pdf 文件，这个图它是矢量式的 pdf 文件，它们的区别就在于， 矢量式的 pdf 文件导入 cd， 我 们能够直接进行编辑使用。 二、图片式的 pdf 键导入 cd 中，它就是一张图片，我们需要进行描图，参考绘图，我们把它关掉，我们进行操作一遍。大姐，跟着我操作啊，导入 pdf 键的快捷键是 pdf i 啊，大家跟着我操作一遍， p d f i， 注意是空格两次，我们选择第一个矢量图的 p 点文件啊，点打开直接点确定 啊，这个手，注意，这里有个技巧啊，因为我们导入这个矢量图的 p d 文件进入 cd 之后，它并不是每个线弹都是单独独立的，它也有可能会出现一种啊， 多弹线。那这个手我们一定要记得先框选所有图，输入 x， 再空格就是把它炸开 啊，这样我们才能够去使用它，看我们是不就能够编辑它了。好，我们再看看图片式的 pdf 文件啊，它的导入还是 pdf i， pdf i 空格两次啊，好，导入图片式的， 这里要注意了啊，刚才我们导入矢量图的时候是直接点的，确定对不对？那导入图片式的 pdf 文件手就不能够直接点啊，如果你直接点到之后，它是导不进去的，我们一定要这里勾选这个啊，选项 才能够导入进去啊，记得好勾弦一下，再确定它就导入进来了，对吧？它虽然导入进来了，但这个图它是图片，我们不能够编辑它，我们只能进行什么参考绘图？什么意思的？就是啊，就说我们建一个图层啊， 对吧？输入一个图层啊，随便定个颜色啊， 进行参考绘图。怎样参考绘图呢？就描图啊，最简单方式就是描图，我们一步步的像它这样把它描出来，对吧？ 这样去把它描出来，这就叫参考绘图啊，因为你没有原始数据，您只能把它参考描出来，再进行一个比例缩放，对不对？好，这是图片式的 p 天缝件。好，我们再看， 直接插入图片，那怎么操作呢啊，那就不是 pdf 白了啊，它的快捷键是 i m 空格啊，这里有一个什么调框，我们点右键看这里啊，我们 这里一个附着头像啊，点一下，好选择图片啊，比如让我们刚才看到的度图片啊啊，比例你可以先一比一啊， 对不对？它跟刚才的图片式的 p 点文件导入的结果是一样的，它就是图片啊，我们不能直接编辑，我们需要参考绘图，就是描图啊，比如我们描图这样一步步的就把它描出来啊， 描出来之后再近一点收放，对不对？像这样描啊，我就不具体的去描图了啊，只是告诉大家一个方法和技巧啊， 描完之后再量下的尺寸跟客户需要的尺寸啊，进行一个比例换算就出来了， 是不是很快很简单啊，如果你不知道这个技巧的话，你根本无法下手，对不对？好，你学会了吗？关注我，每天奔向一些 c d 干货。
101机械CAD老周
02:20查看AI文稿AI文稿cd 做规划设计，缺少最新二五年、二六年高清的卫星影像底图如何获取？今天我们跟大家分享一下。 首先我们将最新高清卫星影像图源包给它导入到奥维地图软件里边，我们像这样拖到奥维里边，因为我这里边已经添加，就不重复添加，我们把它关掉。 导入以后呢，我们在奥维的自定义地图菜单下边，或者是地图切换菜单下边去切换微信相册图，那么我们切换一个图源。 好，切换好了之后，我们看一下这个图源，他的影像的更新时间是二五年的二月份的，那么比如说我们想下载这个影像底图，导入到 cad 里面去做规划设计，我们在菜单里边我们框选一个区域， 选择下载，选择开始下载。好，我这里边已经下载过了，就不重复的下载，我们选择导出，选择高级导出图片， 我们这里边勾选一下下载的层级十八级，十八级是标准的零点五米的一个分辨率的影像清晰度是最好的。 好，这时候我们可以选择保存成 cd 的 格式，也可以直接保存成图片的形式导入到南方 case 或者是 cd 软件当中，那么我们选择保存成图片吧，比较简单一些， 放在桌面，我们选择 trf 格式选择这里我们选择快捷两千投影坐标系选择，确定好，导出完成以后，我们再 南方 case 软件里边新建一个面板，我们选择导入图形，导入我们的 cd 的 图纸，选择打开，打开以后我们在数据里边选择导入影像地图， 添加影像。好，我们看一下效果好，这个时候影像就已经导入到 case 软件当中，那么从图纸上面我们可以看到二者的位置也是比较吻合的。 好，有需要最新二五年、二六年高清卫星像图源包的小伙伴请在评论区留言。
69三维地图资源馆
01:21查看AI文稿AI文稿每天一个测量小技巧，今天要给大家分享的是分享码这个功能，当我们出外业需要用到 cad 图纸，却发现手部上没有将图纸传输上来，该怎么办呢？ 今天教大家一个小妙招，我们只需要用到分享码这个功能就能轻松解决。那首先呢，我们可以先将手机打开微信，搜索小南智慧服务， 我们打开小程序，点击分享微信文件，那找到我们的图纸所在的一个聊天框，选中我们需要分享的文件，点击确定， 上传后呢它会生成一个文件分享码，那这个时候的话，我们可以再打开手部软件，在测量界面点击 cad 放样，我们可以点击右侧工具栏的文件， 点击右下角的分享码，在这里我们输入分享码，就是刚才在小南智慧服务这里生成的分享码，点击确定， 这样我们图纸就已经导入进来了。以上就是我们使用分享码这个功能，将 cad 图纸传输到我们手部当中的一个方法，会比我们使用蓝牙分享更加快速哦，更多测量小技巧等你来解锁，如果有问题同样可以在我们评论区进行留言。
93小舒爱测量

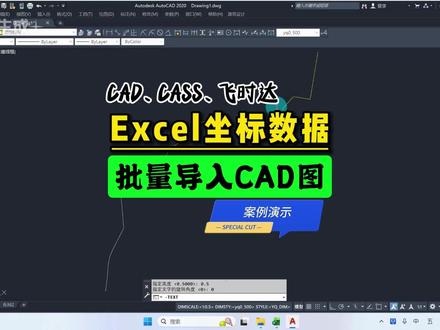

08:51查看AI文稿AI文稿上千个道路中线坐标，如何快速地导入 cad 图中，标注对应的里程桩号以及对应的标呢？这是两千八百多个道路中线的坐标， 要导入 cad 图中，并且在 cad 图中标识对应的里程桩号以及对应的标高。这里我们先打开一个工具，叫坐标数据处理系统微三点零软件， 打开以后进入到微三点零软件的功能区，在功能区这里有一个 cad 坐标数据交互转换的功能，点击转 cad 识别数据， 进入到 cad 格式数据生成的表格当中，在这个表格的左侧输入对应的道路中线的三维坐标，将数据 复制在这边粘贴为数值，接着点击计算，这样就会在右侧生成对应的 cad 格式的数据，比如说 d、 a、 t 格式数据，多段线的数据，点位的数据，点号以及标格的数据。 接着我们将这些坐标数据在 cad 中连接成多段线，点击复制多段线的数据，点击否不用闭合多段线。回到 cad 当中， 在 cd 命令行直接进行粘贴，这样我们两千多个数据道路中线全部连接起来， ok， 这就是我们道路中线全部连接起来了，一共两千多个数据，数据非常的多， 接着我们还需要将每一个点对应的里程桩号也给他标注进来。回到微三点零软件，在字体大小这里我们选择合适的 字体的高度这里选择零点五，重新点计算，接着点击复制点号数据回到 cad 当中，我们这里新建一个图层，叫做里程桩号， 对应的颜色设置成黄色点确定好，在 cad 命令行直接进行粘贴，这样的话对应的里程桩号编号也插入 cad 图中， ok， 对 应的里程桩号标识完成，我们来看一下，这是每一个点对应的里程桩号的编号， 全部标识上来。好，这里我们注意啊，这个多段线的每一个里程桩号的点没有一个点的标识，我们也可以给他标识一下。回到坐标数据处理系统微三点零软件，点击复制点位数据点确定，注意这个提醒。 回到 cad 当中，我们新建一个图层叫做点位标识， 把颜色修改成洋红色，点确定置为当前图层。在这里点击复制点位数据，回到 cd 当中，在命令行直接进行粘贴，对应的点位全部插入 cd 图中， 这里软件它会自动弹出。设置点样式啊，我们一定不要选择第一个，不然的话是看不出来的，我们选择这个点样式或者其他的点样式， 这里我们按绝对单位来设置，大概是零点三或者零点五比较合适啊。点确定，这样我们再来放大看一下，对吧？这样每一个坐标对应的里程桩号都导入了 cad 图中。 好，如果说我们还需要将每两个里程桩号之间对应的距离也给他标识上来， 那应该怎么标识呢？这里一共有两千八百多个坐标数据，要标识两千八百多段的距离，那如何将这样的两个道路中桩的坐标对应的距离给他标识出来呢？如果你手动去标的话， 可能要一天你都标不完啊，一个月两千多个数据，那这里我给大家推荐一个方法，需要用到一个插件叫做源泉设计， 这个 cad 它是没有自带的，需要安装这个源泉设计的插件，安装好了以后，我们在 cad 命令行输入 d， d， s， s， 这样的话就可以标注多段线和对应的边长， 再选择用文字标注边长，小数位数选择三位，点击确定，这样我们选择对象就是我们需要标注的多段线， 再点确定，大家注意看不到两秒钟，全部的对应的多段线的长度，全部的标识出来。 nice， 那 如果说大家在做这种 电力系统旋光图或者相关的管网，需要标注对应的长度，这个命令非常的好用啊，真香好。我们还有的朋友会说，那么我能不能将 每一个坐标点对应的 x y 坐标也给他标识在图上呢？这里也是可以的，同样我们需要用到一个插件叫坐标标注的插件，我们先加载这个插件，输入 app load 加载这个插件，这个插件叫做坐标标注，我们找到坐标标注的这款插件，这里面大流的插件非常的多，有几百个插件好选择，坐标标注点，加载点关闭， 那么怎么调用这个插件呢？在命令行输入坐标标注，对吧？就会出现坐标标注的设置界面，在这里我们字体的高度选择零点二或者零点三就够了。点确定 好，这里我们注意命令好的提示，我们要选择批量标，如果一个一个的标，那非常的麻烦，这里选择多段线的全点点，批点确定点确定，我们选择左上吧，选择左上 好选择对象，就让我们选择需要标注的多段线好选择好这条多段线，接着我们点确定，将每一个里程桩号的 坐标点都标识上对应的坐标，好，注意看批量坐标，标注完成了，我们放大来看一下， 看到没有啊，真香，这样的话，每一个点对应的点号，这是点号，这是对应的点位，还有对应的坐标，全部标识完成，我们随便抽一个啊， k 六四加八八零，我们来对照一下这个坐标， 好，这个对应的坐标是幺三三点四六二幺点三九九，幺三三点四六二幺点三九九，对吧？ 好，这样的话我们两千八百多个道路中线的中桩坐标全部导入 cd 途中，并且标识了点号，标识了坐标，标识了点位，以及两个中桩坐标点之间对应的距离也全部标识出来， 非常的快。那么坐标数据处理系统微三点零软件，只需要把对应的坐标按要求 对应的表头输入这个软件当中，自动来生成 cad， 能够识别的数据，效率非常的高，如果大家对这款软件感兴趣的朋友，可以跟主播进行私信的交流。 同时我们这里面需要用到两个 cd 插件，一个是叫源泉设计，这里面的功能非常的多，也非常的强大，还需要用到一个坐标标注的插件，用来专门标识对应的坐标，那么这两个插件有需要的朋友 在视频下方留言，对视频进行点赞，私信发送给你， ok， 这个案例就和大家分享到这里。
24大刘工程
01:22查看AI文稿AI文稿老师老师，怎么了？我把 s w 文件导进 cad 里，但是我发现这参数都不对啊，数据不对是吧？对，你导出的时候是不是没有用这个映设文件啊？什么是映设文件，来我教你啊。先把这个放大， s w 软件放大好，在这里呢，点击上方的这个文件，选择另存为 在这里保存类型，我们选择这个 t w g 格式。好，接下来我们给他点击下方的选项， 在选项当中呢，这里有一个字体，你点击一下，我们选择这个仅限 o two cd 标准，下方这个线条样式也是一样，点击打开，我们选择这个 o two cd 标准。好，勾选这里的激活这里呢？映射文件，点击后方三个小点。在我们的桌面上，我给你准备了一个映射文件，把它打开， 点击打开好，放进来了，再勾选下方的激活一比一，然后点击确定这里呢，你稍微给他去改一个名称。好，现在点击保存，稍等一下，这里他会弹出来这个映客文件，我们点击确定 好，点完确定之后，我们把这个 auto cd 软件打开，我们点击上方的打开按钮， 在这里呢，找到你刚才保存的这个 a w g 格式，点击打开，点击继续，这样的话它就直接导入进来了。哦，这样就对了。

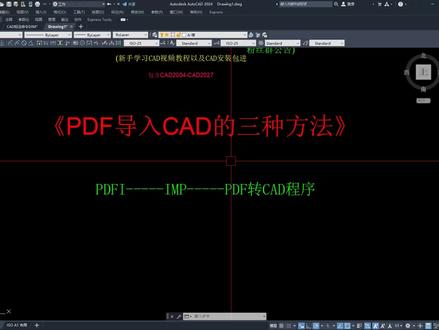

01:56查看AI文稿AI文稿大家好，今天给大家讲解 pdf 转节点三种方法，第一种 pdf i， 第二种 a n p， 第三种 pdf 转圈的程序，前面两个需要掐一的比较高的版本才可以，我们先输入命令 pdf i 空格确定之后再输入 i 空格，然后这个 pdf i mean， 它只能导入 pdf 的 文件，我们选择点击 pdf 之后点击确定这个文件，就导入了 cd 格式了，这些线条都可以选择的。第二种命令 imp， 我 们输入 imp 空格确定， 然后我们选择这里，它可以选择很多的文件，也可以选择三 d 的 文件，这个主要是可以选择三 d 的 文件，我们找到刚刚的那个 pdf 文件，点击进去， 点击确定，这个 pdf 直接转成了 cad 格式的文件，然后第三个 pdf 转批转去，这个一般是使用 cad 比较低的版本，没有前面的 cad 中没有前面两个的命令可以运用这个程序。 pdf 转 cad 程序就是这一个，我们双击打开它， 打开之后我们找到刚刚的文件， 找到之后双击，然后点击下一步，点击转换，转换之后它会和你刚刚的文件转换在一起的，我们打开这个就是算了，换出来的 cad 文件我们双击它 直接就出来了，你学会了吗？主播，这里有 id 的 安装包和 id 的 学习视频呢，可以进这里面领取 pdf 转接地址的程序也可以在这里面领取哦，谢谢大家的观看。
