水平角实测角度闭合差怎么计算
嗯，大家好，我们接着说这个计算，这个角度的 b 和叉，前面呢，把这个角度的平折 零距离都算好了，下一步算角度的 b 和叉，那角度 b 和叉怎么弄啊？你看这图吧，那我们已知的是什么呢？ 已知是 t 四到 t 五的坐标，然后呢，那他的防伪角也是知道了，防伪角也是知道了，然后我们算这个的话，是不是很好算了？那你如果是 t 四到 t 五的知道，那你减一个一百八十度，他就掉变成 t 五到 t 四了吧，主要朝这个方向了， 然后沿顺时针再转一个一百零六，一百零六度四十一分四十五点二五秒，那就变成了 t 五到 t 一的方位角了，对吧？然后其他的也是一样，这样算， 算到最终又到这个 t 五到这个 t 四这一段上来，那这里值他是肯定不会相等的，那这个差值呢？这个差值呢？ 他就是这个必克茶了，对吧？然后我们看这里，我们给大家呢把这个呢 啊公公式呢给大家列了一下，那么咱们呢，可以试一下这个，咱们是测的，这是左脚啊，可以试一下，我们暂停可以看一下，按照这个，还有按照咱们的这个表格计算一下啊，这里这里， 嗯，总结的公式呢，是这样的，那么这个中中边的推算的坐标防水角啊，然后 a 零是 是七十年的坐标防水角，然后咱们通常是侧左角，你就用这个公式就可以了，用这个公式，嗯， 用这公式就完事了。这 bat 是什么意思啊？ bat 是咱们的角度的平均值啊，每个角度的平均，这个角度的是一百零六嘛，这个就是二七九五九四二这个啊，用这个公式就完事了，那么跟刚才咱们所叙述的 这个方案加这个角度就得到这个是一样的啊，一步一步推算过来的，那么这个运算完了之后呢，你就有可能说是大于三百六的，大于三百六的话呢，那你减一个三百六就完事了啊。 然后是，然后是我们说然后呢这个角度呢，把这个角度呢进行 一个平叉就可以了啊，那这个既然得到这个闭合叉了，得到这个闭合叉了，嗯，把这个闭合叉呢平均分配到这个计算好的这个方位角上去，那也就是像这个一百零六度加上那个那个角度闭合叉的值除以那个测战数呢就行了。 那这个这里呢是咱们之前观测到的值，然后呢这个是角度的改正值，叫做改正值，然后改正后 的方位角，这是改改正后的这个角度值啊，不是方位角啊，不是方位角。改正后得到了这个改正后的角度以后，我们再重新 计算防水角，再重新计算这个防水角啊，那么咱们之前是不是在这一段一段的把防水角计算好了，求得的这个 b 个叉呢？然后我们再算坐标之前再重新计算一次这个防伪角，不是防伪角，就是这个叫坐标防伪角嘛，叫坐标防伪角啊，你说 t t 五到 t 一，第一到第二，这样每一段的全部算一次 um 这个方位角，那么这就有了，那在软件里头呢体现能体现吗？能啊，那当然能了，你说导出这个平台计算表里边就有的啊， 这个是这个表上，这个表上咱们倒出来的观测的方位角，然后在这里呢列了一个，嗯，改正角度，然后这个是改正后的方位角， 这是改正后的一个方位角，然后呢实际在后面运算的时候呢，运算作要增量，是用咱们改正后的方位角，那这个呢？我把这个放到这个后边了，因为有的好多项目上他要求 不要这些数据啊，有的项目呢，他要求不要这些数据，我就把它放后边了。好了。然后呢先说到这里，然后下次我们再继再给大家讲这个坐标增量的计算，这个坐标增量的计算啊，还有这个， 嗯， b q 叉，然后呢再把这个 b q 叉平掉，这是一个过程。
粉丝4.0万获赞15.6万
相关视频
12:15查看AI文稿AI文稿大家好，我是何老师，今天给大家讲一下水平小的观测和计算控制测量，它分为高层控制测量和这个平面控制测量。 高层控制测量他又分为水准测量以及三角高层测量。我们的平面控制测量分为卫星定位测量，也就是我们所说的静态测量，还有导线测量，三角形网测量。 那么我们的测量呢，工作主要是要测角度、距离以及高层，我们常采用的仪器就有随着仪、全来仪、 rdk。 那么我们下面就以全站仪如何在导线测量里面观测水木脚给大家讲一下。那么首先我们要了解一下什么叫全站 仪？全站仪也就是全站型的电子测距仪，是一种集光、机、电为一体的高科技的测量仪器，因疑似安置仪器可以完成测水平角数据小距离高差 全部可以完成测量工作，所以我们称为全站仪。那么这个全站仪呢，主要由三个轴组成的，试准轴、 横轴和这个竖轴组成的。那么我们的水平角和竖直角观测，它采用的是用测回法进行一个观测。 那么什么叫撤回法呢？也就是说我们同时用仪器的正镜和道镜来测量一个位置角的 方法，我们叫撤回法。那么什么叫正镜，什么叫倒镜啊？这左边有一个全站仪的图片啊，这个也就是我们仪器的正镜，也就是盘左， 自动螺旋木径和水管气泡面朝观测者，水平自动螺旋在右侧，这种就是正镜啊，就是盘音左。 那么什么是盘右呢？也就是在正经的状态下，我们将水平度盘旋转一百八十度，再将这个望远镜旋转一百八十度， 使我们的木径面朝观测者，那么这个水平的旋转螺旋跑到仪器的左侧，那么这里面的水管气泡和这个自动螺旋多到 背面去的，这种状态下也就是我们仪器的朋友或者就是倒进。那么我们全站仪为什么要进行撤回法进行观测呢？ 这个就是为了消除我们光软件的四种轴不垂直横轴，横轴又不垂直竖轴而引起的那个误差的。 那么在导线测量当中，我们如何去确定一个测回数？这个主要是根据我们的测脚精度和导线的等级来确定的， 那么我们就要看规范呢，我们来看一下这个工程测量规范，我们大家知道工程上面常采用的导线是一级和四 四等导线居多，那么我们这里面的测回数就是根据我们的测角精度和导线的等级来确定的。现在我们来 看一下啊，就是为了减小我们肚盘的分化误差的影响和撤回应，根据撤回数 n 按一百八十度除以 n 变换肚盘的开始直盘的位置。 例如我们用一秒的仪器去测四个测回，那么我们查规范看就是四个测回， 那么每一个撤回盘左开始直盘变化值就是一百八十度除以四，那就是四十五度，那也就是说我们第一个撤回的盘左直盘数就是一个略大于 于零的。第二次回盘左开始直盘数就是一个略大于四十五度的，那么第三次回开始直盘数就是一个略大于九十度的。 第四个撤回开始直盘数就是一个略大于一百三十五度的这个角， 下面我们以三个控制点为例，给大家讲一下水平角的一个观测，现在有 aob 三个已知控制点，我们现在用两秒的仪器设一起导线，那就需要两个撤回， 那么首先我们一技是架设在 o 点上面， ab 两点上面分别架设棱镜基座，那么我们为了提高测距的精度，我们要在全 全在里面要进行一个气象改正，那么气象改正哪些东西呢？也就是一个温度，气压以及一个海拔和折光这四个参数，那么这四个参数里面我们只需要 改正这个温度和气压这两项指标就可以了，这个气象改正也就是我们所说的一个 ppm， 值得改正啊。 在进行控制测量的时候，我们一定要去买一个温度计和气压表，要每一测站里面实地量取这个温度和气压， 在这个肚盘里面去改正一下温度和气压这两个改正数就可以了。在仪器里面气象改正完成之后，首先 首先我们用仪器的盘左，也就是正镜去观测水平角，我们水平角的观测一般的是左脚，那么首先我们用仪器对准好目标 a 点，因为他是盘左的时候开始是一个直盘竖啊， 那么我们就要在仪器里面设置一个略大于零的一个直盘数，进行一个测距 填写在记录表里面，那么我们再转动仪器对准好目标必点 的人际中心进行测距测脚，那么将这里面的仪器的角度记录在记录表里面填写好，那么我们再进行 a 点和 b 点的水平角的一个计算，那么这个夹角就是通过 b 点的读数减 a 的毒素计算出我们这个盘左手的说一瓶假脚就是这么多，那也就说明我们前半侧回就完成了，前半侧回完成，那么我们就可以进行下一步盘右的观测，也就是下半侧回的一个观测， 我们将竖盘和水平度盘旋转一百八十度，用倒进去测量，那么此时我们就不需要去搞什么直盘了啊，就直接 对准好目标 b 点的棱镜中心，就直接进行测距测脚，将所测的角度和距离填写在记录表里面去，我们再转动仪器对准好目标 a 点，那么对准好 好之后，我们也要进行测距测脚，将这些数据填写在记录表里面，那么我们下一步就可以进行 a 点和 b 点盘右的时候，这个水平夹角的计算，一样的用 b 减 a 的毒素，那么得了盘右的毒素， 那这个后半侧回就完成了，也就是我们的第一个侧回完成，那么第一个侧回完成的观测顺序就是 abba 这种观测角度的顺序啊，就是我们盘左的时候，先后视的是 a 点，那么再看 b 点，在排忧的时候，我们就看 b 点，再去看 a 点，这种观测顺序啊，那么一个撤回完成之后，我们就要判别你所 侧的角度的精度和不合要求，我们就要去看这个二 c 值和二 c 互插值的一个计算，下面以表格的形式给大家讲一下二 c 值和二 c 互插值的一个计算， 这就是我们的四组数据，就是我们通过外页撤回法在我观测的四组数据。 首先我们来计算一下水平角半侧为直，那么他就是用 b 点减去 a 点的毒素，算是我们半次为直，如果 b 减 a， 他是小于零的毒素，那么就要加三百六十度。 一错回所做角度的精度满不满足规范值，我们就要计算二 c 值和 二 c 互插值。那么什么叫二 c 值啊？就是说在同一侧回类相同点的盘左读数减去盘右读数加减一百八十度， 那么为什么加减一百八十度啊？就看我们的盘左减盆右大于零，那么就要减一百八。盘左减盆右小于零，那么就要加一百八十度。那么我们套用这个公式，就可以把 a 点 两个数字啊， a 点和 a 点相减，那么最好算出来，我们 a 点的二 c 值是正四， b 点的二 c 值是零。那么根据国标五零零二六杠二零二零工程测量标准要求，一级导线 二字一直的规范值是要小于等于十二秒的，那么现在我们正式和零都是小于十二秒的啊。 那么是不是说明只要是二 c 值两个规范值没有超这个二 c 值的，那个规范值就符合精度要求的呢？这个还得看我们的二 c 互查值。 什么叫二 c 互插值啊？也就是说在同一撤回类两点之间的二 c 之间的那个差值，那也就是说 a 减 b 点的二 c 值，那么 a 点的二 c 值是四正四，这是零，那么相减得出来就是正四，二 c 互插值是正的四秒。那么 啊，根据规范要求，我们一级导线二 c 值小于等于十二秒，二 c 互插值要小于等于十八秒，只要这里面的 三项指标任何一个超这个规范值，那么我们就需要重测啊， 那给大家稍微说一下，假设我们这里面是正十，这是负十秒，单棍的来看，他都是满足小于十二秒的对不对？但是他们这之间的二 c 互插值是正二十， 他是超线的，是要大于十八秒的，所以这需要重测，那么这个只要注意这个细节就行了。这里面未超线，那么我们就可以继续下一个环节的计算，就是要计算一个 一测回指的计算，那么就是将两个测回半测回指相加除以二去的平均值，最好得出来的就是这个值。 注意我们在第二次回的时候，这个盘左的直盘数就是要略大于九十度的这个角的啊，不要直拧，因为每一次回开始直盘数是不一样的， 主要是为了消除我们仪器的度盘分化误差，大家注意这一点就 ok 了，今天我的课就讲到这。
990何足道
01:46查看AI文稿AI文稿同学们好，今天我们继续学习闭合导线的坐标计算第二部分。在我们计算出改正数并且验证合格之后，就可以计算改正后的水平角了。 改正后的水平角贝塔挨一杠，等于十册的水平角，加上相应的感应数。用公式表达是这样的，以贝塔二为例，改正后的贝塔二就等于十册的贝塔二，加上相应的角度，改正数就是上一节计算出来的副十秒。 为了验证改正后的水平角计算正确，进行计算减和改正后的闭合导线内角之和应该等于多边形，内角和的理论值对于本例而言是五百四十度。此时如果相等，说明经过了评差，计算改正后的水平角是没有误差的，那么我们就可以用 改正后的水平角去推算个边的坐标方位角，也就是导线坐标计算的第二个大的步骤。根据起始边的已知坐标方位角和改正后的水平角，推算其他各导线边的坐标方位角。用到的公式就是我们之前学习的方位角推算公式。 举个例子，用一、二遍的方位角推算二、三遍的方位角，由于左侧的转折角都为左脚，所以背他前面的符号取正号，这样我们就可以依次推算出个边的坐标方位角了。如果推算无误，进行计算，减和，推算出来的起始边坐标方位角应该 该与原有的起水边已知坐标方位角相等，否则应该进行重新检查计算。对于这道例题而言，推算出来的一、二边坐标方位角应该于已知的一、二边方位角相等。完成了坐标方位角的推算。
07:15查看AI文稿AI文稿下面就用详细的案例来为大家详细讲解一下闭合导线的计算过程。 首先我们可以看到这是闭合导线的一个基本的草图，这是我们的一个数据的记录表，我们首先要测出半侧回角、一次回角和平均角度，这里的平均角度就是我们的一个起算数据， 我们的半侧回角都是用后视角减去前视角，也就是说我们第一侧回的一个盘左就用一百零七度五十分十秒减去 零零度零零分零零秒，所以我们的一个一侧回的盘左就是一百零七度 五十分十秒。好，同样的方法我们可以看到做算出一侧回弹右的一个数值为一百零七度 五十分十二秒，同样的我们可以看出二侧回盘左的数值为一百零七度五十分十一秒， 盘右的一个数值是一百零七度五十分零七秒。在这个位置我们要注意一下，因为后视减去前视为负值，所以我们要加上三百六十度，让他变成正值。这就是我们 第二侧回盘右的一个半侧回角。计算出半侧回角后，计算他们的平均值，得到一侧回角上面第一侧回的就是一百零七度五十分 十一秒。下面的这个第二次回的就是一百零七度五十分零九秒，我们的一个平均角度就是一百零七度五十分 十秒。通过这样的方法计算得到每一个测战的一个平均角度， 我们就可以得到这样的一个表格，这里的平均角度即为我们的一个起算数据，将起算数据 距即平均距离分别填入计算表的第二列和第六列。 接下来我们要算的是内角的一个角度闭合插。首先我们要算一下我们的理论纸， 内角理论值等于 n 减二乘以一百八十度，这里我们是一个四边形，所以可以得到理论值为三百六十度。 我们将所有的观测角的和求出，即贝塔侧的和为三百六十度 零零分零九秒，则他的闭合插为 九秒。 下面我们计算他的容差。因为我们这个案例是一个三级的导线宿舍，所以说我们的一个闭合插容，闭合插容插为 正负二十四，跟好 n， 即正负二十四 乘以二等于正负四十八秒。九秒是在这个区间内的，所以说这组数据 是精度达到要求的。接下来我们将这九秒平等分配， 这样通过计算我们可以得到我们的一个改正角， 我就不一一计算了。当我们得到改正角后，我们就可以通过改正角和已知的一个坐标方位角求出各点的一个坐标方位角。 我们将闭合插的计算过程写在辅助计算哪里，将容插的计算过程也写在辅助计算哪里。接下来我们计算坐标增量的 一个计算值。坐标增量的计算方程为 x 等于 d concise 二法， y 等于 d fine 二法。我们以之距离，以之方位角即可算出它的一个坐标增量。得到坐标增量后，我们要算一下它的一个容差， 都用前面的方程即可可以得到 f， x 和 fy。 得到他的闭合插后，我们计算他的 t 值， k 值为三万九千两百九十一分之一，而我们三级的一个容许的 k 值为六千分之一， 是符合精度的，所以说我们的数据是合格的，我们就可以将我们的一个误差平等分配在坐标增量中，最后得到改正后的一个坐标增量。 得到改正后的坐标增量后，即可根据前面的方程算得每一个的坐标值， 计算完成后就是这个样子。在辅助计算哪里，我们要写出闭合插的计算方程，容插的计算方程以及导线闭合插的计算方程， k 值的计算过程以及我们导线的一个草图，这样我们就完成了一个闭合导线坐标的计算表。
03:05

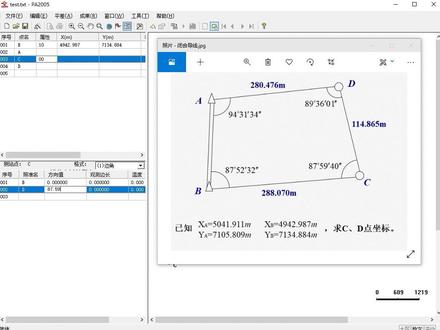

05:27查看AI文稿AI文稿南方平差异导线计算视力图中给出了用于导线计算的视力数据。给力四个点， a、 b、 c、 d。 其中 a、 b 点为已知点， c、 d 点为代测点。外页观测得到四个内角的水平角， 三条位置边的边长。根据 ab 点的椅子坐标求 cd 点的坐标。 打开蓝方平查一软件，在左上角部分框中输入点号信息，从任意一个点进行输入即可。比如从 b 点开始点名，输入 b 属性，输入幺零，代表平面坐标为已知，若同时需要高层作为 椅子，则输入幺幺。紧接着输入 b 点的 x、 y 坐标， 输入后在下方可输入测战第一的观测数据 格式，可以根据观测数据自行选择。此处可以选择边角第一行中输入照准名 a 后面的方向值保持零不变，始终第一个方向的方向值为零，接着输入另一个，造成零。 c 输入方向值八七点五二三二， 小数点后的五二代表五十二分，三二代表三十二秒，不足两位，补齐两位观测边长，输入二八八点零七零。 紧接着可以点击上方切换侧站点， 依次输入所有的已知和观测数据。 输入完成之后注意检查， 并可利用文件菜单下的功能保存文件。 接着点击评查菜单下的控制网属性，根据实际情况输入相关信息。 点击评查菜单下的计算方案，根据实际情况设置等级、评查方法及线插等。此处选择城市一级。 点击评查菜单下的闭合叉计算，弹出闭合叉计算结果窗口，可以查看导线的闭合差情况，是否满足精度要求。 绕 b 和叉，满足要求则点击平叉菜单下坐标推算，以推算各点坐标， 可以将显示壁和叉关闭， 此时左上角已显示 cd 点推算出的坐标。最后点击平叉下平叉计算 完成各个点平叉之后的计算结果。平叉计算完成后可以导出平叉报告， 利用成果菜单下各相关功能实现。在软件界面中也可以查看评差报告， 包括控制网概况方向观测成果表、距离观测成果表、 停查点位误查成果表、间点误差成果表、控制点成果表等信息。
1226测绘二哈
11:56查看AI文稿AI文稿大家好，欢迎学习我们工程车辆 a 这门课程，我是大家的主讲老师周老师，那么今天这节课我们学习水平角的车辆， 那么我们先来学习一下仪器，那么现阶段我们来测水平角的仪器主要有全掌仪和经纬仪啊，我们来简单介绍一下我们全掌仪的一些构成，让大家看。首先我们全掌仪主要有照准布， 把它的倒准步和我们的水平度盘啊，和我们的支照组成，那么我们的倒准步大家看一下，主要有望远镜啊， 有望远镜，然后有我们的目镜，大家注意这个是我们的目镜，那么我们目镜这里有一个小的旋钮，大家看可以扭动啊，可以扭动，这个是我们的 路径调焦旋钮，也就是我们十字丝的清晰度，用它来调节，那么我们有大的一个，大家看大的一个，我们这个把它叫做路径调焦旋钮，也就是我们清晰度啊清晰度通过 这一个来进行调节，当然我们跟前面的一样，我们有雾镜，大家看这个，我们把它叫做雾镜，然后我们全站仪，还有大家看这一个啊，在我们竖向的这个我们把它叫做 竖盘制动，大家看我们拧紧这个竖盘，那么这个时候我们望远镜啊，望远镜就把它竖向转到 那么这里竖盘自动，外面有一个小的旋钮，这个我们把它叫做竖盘围动啊，当我们自动了以后，我们轻轻的旋转，那么这个时候我们竖盘啊，我们的这个望远镜他会上下啊，微微的调动好，这是我们的竖盘自动， 下一个大家看平行的，在我们的读数区的这一个旋钮，这个我们把它叫做水平制动，那看我们扭紧，那么水平制动他们，他就不能再旋转，那么在我们水平制动外面这里有一个小的旋钮，我们把它叫做水平的围动， 那这个就是我们照准部的一些基本的组成。好，这这大家记得看我们下面这个是支座，那看我们支座是有三个角螺旋啊，三个 角落伞组成，它主要是用来我们等会调频的时候使用，那么下面就是我们的一个支架，但这个是我们全站仪的一个组成，我们的经纬仪那么 大同小异啊，大同小异，他基本上都是由这些组成的。好，下面我们来学习一下我们 经纬仪或者是全掌仪的一个架设，那么我们仪器的架设主要是对中整平啊，首先我们把我们的脚架啊放在我们的 带架的架对中的这个点上面啊，大家记住尽量保证我们座头水平，然后我们座头的中心与我们的这个点在一条 千锤线上，这个时候我们拿出仪器啊，他就拿出的仪器是手提，我们的另外一个手那么托住，然后我们轻轻的 平缓的放在我们的制作上，然后拧紧角落旋 啊，这个螺旋没有拧紧以前大家是不能松手啊，这个是我们第一步，那么第二步啊，那么我们对中啊，对中，当我们现阶段的仪器主要有两种啊，一种是光学对中 啊，一种是这个激光对中，那么对于我们这一个南方的 n t s 三三二型这个仪器，那么我们是激光对中啊，大家可以看一下，如果大家以后在使用的时候，如果 是光学对中，这里那么有一个我们的光学对中的一个目镜，那也就是我们是通过眼往下看，当我们这一个仪器啊，他是一个激光对中啊，我们这里有一个对点，大家可以看一下啊，他会发射一个激光，他会，他会发射一个激光，这个时候我们 对中，大家记住我们固定一个脚架啊，一般固定一个脚架，那么我们拧拧紧，然后大家注意我们用脚 用力的踩紧啊，踩紧的同时啊，我们是拧身拧松这个角落旋，然后上面不动，那么往下踩，那么拧紧。 好，那么第二步我们是平推，大家注意我们平推啊，保持这个 个仪器上面不动，大家看平推，让我们的这一个鸡公对中，鸡公对中和我们的 对着这个点重合，这是我们第一步大体出品，粗略对中啊，粗略对中，那么粗略对中了以后啊，我们第二步，那么就是要让我们的原水准气泡居中， 这个时候我们怎么办？这个时候我们是调节我们的，我们的脚架，大家看调节移动我们两个脚架啊，上或者下，然后让我们的水准气泡居中，这里有一个技巧 啊，大家注意我们气泡在哪边，说明哪边高啊， 那么哪边高说明什么？说明我们这个脚架就要下降啊，下降，那么我们通过调节我们的脚架啊，使我们的原水准气泡居中 啊，但这个是，这个是出品啊，这个时候是出品。 好，那这个时候我们的仪器已经原水准气泡居中了。好，第一步出屏，那么我们第二步精屏 啊，他说精品，这个时候我们是用来调节我们的管水准气泡啊，大家看我们这个经纬仪或者旋转仪有一个管水准气泡，那么他的调节方法和我们刚才的水准仪大同小异啊，我们管水准气泡平行 平于两个角螺旋啊，大家看平行于两个角螺旋相同的方法，我们同时向内或者是同时向外啊，使我们 关水准气泡居中啊，我们这个时候同时向内或者同时向外拉，注意让他居中。接着我们第二步旋转九十度 啊，旋转九十度，然后我们让调节第三个旋钮啊，这个时候我们就不能再调刚刚已经调过的两个旋钮，那么我们调节第三个旋钮， 然后让我们的管水准气泡剧终啊，因为我们刚 刚才动了这三个角螺旋，那么我们的对中啊可能会发生变化，也就是我们的对中和我们的下面的点发生了 移动，这个时候我们怎么办？这个时候我们拧松我们的角螺旋啊，拧松我们的角螺旋，大家记住，然后我们看着我们的 偏移的大小，那么我们往一个方向平推啊，大家看平推让我们的 仪器精密对中啊，精密对中，当然我们因为刚才移动了我们的仪器，又导致我们的水肿，管轴啊又不精平了，那么 这个时候我们重复相刚才的方法啊，平行于两个角落旋，同时向内或同时向外，然后移动垂直于我们刚才的两个角落旋，那么旋转第三个 螺旋，那么使我们的仪器居中，那么这个过程一般我们要重复两到三次，那么最终把我们的仪器调平，就是我们仪器旋转到任何一个角度，那么我们的 关水蒸气泡都居中。好，这个就是我们全站仪的一个架设，那么我们来学习第三个内容，角度的测量，水平角的测量啊，现在呢我们主要用撤回法，那么在撤回法测量以前， 先我们来学习一个概念，那么盘左盘右啊，大家看一下我们的这一个仪器，这一个圆形的这个我们把它叫做竖直度盘啊，竖直度盘在我们观测的时候在左手边，我们叫做盘左，那么我们在观测的时候，如果在我们的 右手边，这个是我们叫盘右啊。以后大家经常会遇到盘左盘右啊，那么椅子，现在我们椅子驾驶的这个点 o 点和我们要测的点 a 点和 b 点，那么现在我们要测 aob， 这个角度啊，我们都一般是用撤回法，但至于测几个撤回，那么这个就要根据大家按照规范你们的车辆精度来进行 确定。那么我们首先来做一个完整的一个撤撤回，首先瞄准盘左啊，大家都盘左，瞄准我们的 a 点啊，盘左瞄准我们的 a 点，这个时候我们可以直零或者直盘，也就是把这条边我们把它的角度设置成零度啊，或者是我们设置成一个固定的角度，这个时候我们记录在记录本上，这个时候我们顺时针，大家记住顺时针方向旋转， 那么我们对准我们要测的第二个点 b 点，这个时候我们有一个毒素 b 一啊，刚才我们 a 点有一个毒素 a 一，那么我们用 b 一减去我们的 a 一，是不是就是我们 a o b 这个角的夹角啊？这一个过程我们把它叫做上半程 回，那么接着我们来撤下半撤回，逆时针方向旋转，然后我们用盘右啊，逆时针方向旋转，用盘右啊， 相同的方法，我们照准 b 点，那么有一个读数，我们是 b 二，那么记录到我们的相应表格里面，然后我们逆时针方向旋转， 那么我们对准 a 点，那么这个时候我们又有一个读数 a 二， 那么我们用 b 二减去 a 二，是不是又有一个角度，那么这个角度就是我们下半撤回的角度，那么最终我们这一个 aob， 这一个角，他的毒素是在上半撤回和下半撤回的 平均值啊，这个就是一个完整的过程，大家记住一点，我们盘左顺时针方向旋转，旋转，盘右，逆时针方向旋转。好，今天这节课就到此为止，谢谢大家。
453周老师建造师测量课堂

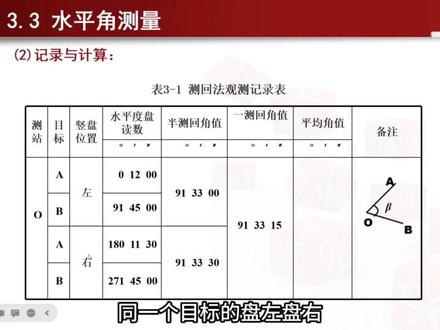

07:35查看AI文稿AI文稿各位同学大家好，今天我们要给大家讲的是我们水平角观测的第一种方法，就是撤回法的观测步骤以及他的数据记录计算。 那么撤回法我们前面说了撤回法，它是适用于我们观测目标只有两个的，这种情况我们可以用撤回法来进行水平角度的观测。那么我们撤回法操作步骤是怎么做的呢？首先是在我们的测站点安置我们仪器， 安置完仪器之后对中整平，对中整平完之后，我们以其中的一个目标，比方说我以一号目标作为起始方向，瞄准一号点，然后度旁归零，记录我们的 初始读数，比方说我这时候归零之后的读数是零度零分零秒，那么我就把这个零度零分零秒给记录下来，这是第二步。瞄准好之后，我们盘左，按照顺时针转动望远镜， 然后瞄准我们的下一个目标三号目标点，这时候再进行读数。盘左的操作步骤，盘左我们两个目标读数读完了之后，我们倒转望远镜换成旁右， 再瞄准我们的三号点目标，再进行读数。读完数之后，这里有个需要注意的就是我们朋友观测完之后， 三号点观测完之后，我们要逆时针再转回到我们的目标点，一逆时针转回去，再瞄准一号点再进行读书。 这里大家需要注意一点就是我们盘左跟盘右两次的观测，我们只要在盘左的起始方向归一次零就行了，盘右是不需要归零的。这里很多同学在 我们实验操作的过程当中啊，给忽略了这点啊，在盘右又重新给他归了一次零，造成这个数据的读取就不正确了，这个是不需要的，我们归零只要在盘左起始方向归一次零就可以了。 这个呢是我们的撤回法的操作步骤，那下面呢，我们来给大家讲一下关于我们撤回法的数据的记录，以及计算 我们用的这个撤回法的观测记录表格来给大家演示一下。那首先呢，我们先把测站的点名先给他填进来，比如 车站三点点是 o、 o 点，那我的这两个有两个目标， a 点跟 b 点是我们的观测目标， 那我们是分盘左跟盘右来进行数据读取的，那我在 o 点架设仪器，然后我先瞄准，以 a 点作为我的瞄准目标与歧视目标， 那我先盘左瞄准 a 点归零，记录我的初始读数，比方说是零度十二分 零零秒。这里有一个需要大家注意的，就是我们现在很多的用的是我们的电子经纬仪，那电子经纬仪你只要按归零键，它自动会把你归到零度零分零秒。我们以前没有电子经纬仪的时候， 我们用的是光学经纬仪，光学经纬仪呢，我们是要用我们的度盘归零的旋钮来手动归零的，那不一定能归到准确的零度零分零秒，所以就大致零度就行了。我们 a 点的读数零度十二分零秒 记录读数， a 点的读数记录完之后，盘左岸顺时针转过来，瞄准我的 b 点，再记录读数，表示这时候 b 点的读数是九十一度四十五分零零秒。好，我记录下来， 这是盘左的操作，盘左操作完，我倒转望远镜，我再瞄准我的必点的目标，再进行一次读数，盘右瞄准我的必点记录读出，比方说这时候是两百七十一度四十五分零零秒， 旁右读数读完了之后，我按照逆时针，我再转回去，瞄准我的 a 点旁右，逆时针转回去，再瞄准 a 点记录读数，表示这时候 a 点的旁右读数是一百八十度十一分三十秒， 那这样的我们就完成了一个撤回的艾叶的观测数据以及记录。观测完之后呢，我们要进行内页计算了，这里我们要计算几个值，一个是我们的半撤回角值， 什么叫做半撤回？我们盘左盘右盘左叫做上半撤回，盘右叫做下半撤回，这两个半撤回构成一个撤回，那这个半撤回的角值怎么计算？我们是用 b 点的毒数减去 a 点的毒数，相当于就是九十一度 四十五分零零秒，减去零度十二分零零秒，那这样算出来呢，就是九十一度三十三分零零秒，这是上半撤回的角值。那下半撤回的角值呢？是用两百七十一度四十五分零零秒减去一百八十度 十一分三十秒，那计算出来这个下半侧回的角值呢？是九十一度三十三分 三十秒。那上下半撤回的角值计算完之后，我们还要再算一个一撤回的角值， 相当于就是把两个半撤回的角度值相加除以二，取个平均值啊，就是我一个撤回的角度值，那这个呢，就是我们的一一撤回的角度值的内页计算了。 但后面这里大家看到表格里面有一列叫做平均角值，这是在什么情况下要计算呢？就是说如果你觉得我撤这么一个撤回，我所计算出来的这个角度 aob 这个角度我撤的不够准，我想再多撤几个撤回， 多撤几个撤回取平均，那样精度会高一点，那这个时候呢，如果你撤了多个撤回，每个撤回算出来的这个一撤回角度值，我可以再取一次平均， 那这个呢，就是我们平均角质撤回法在外业观测的时候，一个数据减核的技巧，大家要注意一下。我举个例子来说，同一个目标 b 点，以 b 为例子， b 点的盘左读数跟 b 点的盘右读数 会大致相差一百八十度。我们可以看一下，同一个目标的盘左盘右，他的毒素会大致相差一百八十度。两百七十一度四十五分零零秒，九十一度四十五分零零秒啊，大致相差一百八十度。同样的目标 a， 他的盘左毒素零度十二分零零秒。 a 的朋友读数是一百八十度，十一分三十秒，也是大致相差一百八十度。这个呢，可以作为一个你外页数据减核的一个技巧，你数据光测记录下来之后，你看一下是不是大致相差一百八十度，如果差的很大，那就说明你光测的 记录的数据是有问题的啊，要重新再观测。好，那以上呢，就是我们撤回法的这个表格的记录以及计算，欢迎大家有问题来积极提问。好，谢谢大家。
