老式dmx512灯光控制台入门教程

这有个灯在闪电， 这颜色提上去，后面是刮颜色的 精华效果， 搞个白色。讲的好听，颜色 就这样。

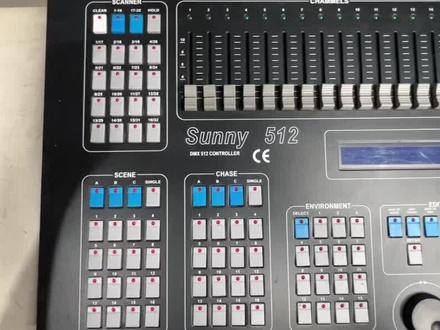

大家好，今天给大家讲解一下这款阳光五幺二，这左上角这是一个开关，按键开启之后呢，有三个指示灯会正常显示，然后屏幕上会显示一排字，这说明这台空台已经是正常的空台，如果出现有问题，他有可能灯不亮，或者是灯熄灭的。这种情况 从左上角开始啊，这个布莱克奥的是黑厂按键，就是切断所有的输出信号，然后这个 led 就是工作单，我们有工作单的话直接接上去这种，这个呢是可利啊，是清除退出键，一到十六呢是单位键， 十七到三十二呢也是灯位键，他这个控台呢可以控制三十二台十六通道的电脑灯或者是怕灯。然后这里呢是锁定键，我们看一下最右边是十二十六个推杆， 他是控制每一台灯的通道数值，零到二五五都是可以控制的，就是我们 根据参数里面的零到二物的数值。最右边这个红色推杆呢是速度推杆，可以调节多场景运行的速度啊。再往下面看，最左边呢是一个单场景 模式，按分 abc 三页，每页可以分十六个，那就是四十八个。这个按键呢申科宝是单独运行的意思啊，就是运行一个场景，你看 如果这个灯亮起来的话，他每次只能运行一个场景，如果熄灭的话呢，他可以同时亮很多个场景，这就是深胳膊的一个功能啊。再看一下我们中间，中间这个是多场景运行 模式，他也是个有三页的，每一页都可以提成十六个，那就是四十八个。多场与运行这个生根博也是一样的，是同样的道理，是单场与跟多场与运行模式一个切换啊。 再来看一下我们右边，哎，右边这一排按键呢？它是一个演出模式，就是把单场景和多场景的程序同时融入到一个场景里面，然后你只需要 开启一个按键就可以了，他就可以可以显示这个，呃，就是在演出的时候会用的比较多一点。再看一下我们右边这一块有三个按键，这个是单场景编辑储存键， 这是多多程序运行键，然后是演出模式界保存键，这个呢是 x y 者， x y 是怎么用的呢？下一期我们会讲啊。然后这个是删除删除键， delete， 删除 add 添加键，这个是确认键，这个是缪声音控键，接入调音台音控键啊，然后两个转轮。

哈喽，大家好，今天为大家讲解的是控台与灯具的连接方法。一、控台与怕灯的连接好，首先我们来连接一下怕灯， 首先把空台的电源线连接起来，然后把帕特的电源线连接起来， 然后控台的信号线与趴灯的信号线一公一母连接起来， 然后再调节我们怕冷的地址码，首先这个目录 按到 a 零零几，然后调节确定，确定之后，然后按中间两个上下调到 a 五零幺 好，然后确定好，然后再用控台控制下，先打开开关，然后选灯第一号灯 红绿蓝蓝。好，现在我们已经连接成功了。

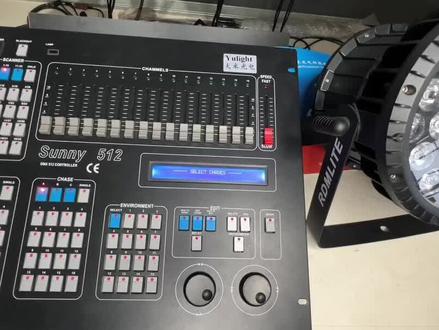

哈喽，大家好，今天给大家讲一下这款五幺二控台控制帕尔顿的编程。首先我们做一个单场景的模式，那我们这个帕尔顿的地址码呢？设置成零零一， 让他选择第一台灯，这款 led 帕灯呢是九个通道的，那我们现在要控制他，首先肯定要知道他的通道， 嗯，我们这个是九个通道，首先把第一个通道开光推上去，然后我们开第五个通道，比如说是一个红色储存这个红色怎么办呢？我们选择 这个单场景储存模式，他会告诉你储存的位置，那我们上一次讲到 abc 三页都可以存，我们存第一个，他会显示 a 零一来点击确定熄灭这个灯具，清除退出，我们看一下， 选择一单场景就出来了，比如说我们要准一个彩色的，也是一样，重复上一个操作的和一个紫色，然后储存在第二个里面。 a 二确定 这是单场景清除退出。我们先先看一下这紫色，红色出来了，那我们现在要存多场景怎么办呢？选择多场景编辑模式，他会告诉你储存在哪一个位置，那我们选择一个二吧， a 零二， 然后添加一步，记得一定要添加一步，因为他在没有添加的话，等会你选灯的时候，他是会有出现黑屏的。然后呢选择添加一步，然后再去选灯，选择灯具之后，第一个通道打开，我们开一下第五个通道是红色， 红色要储存怎么办？按一下 app 添加一步，然后第二步我要绿色，那我们就开通一个绿色添加一步，蓝色开通一步，添加， 白色添加，琥珀色添加，比如说我要一个彩色也可以啊，红色加蓝色就变成粉色，也可以添加一波。添加完成之后怎么办呢？熄灭这个灯具 边境完成之后我们就清除退出，把退竿拉下来，然后播放一下看红绿蓝白橙粉，这个是多部场景编辑啊。

最近有个客户联系我，说他的项目要进行维护了，然后联系不上原来的厂家，他的灯具是这种 dms 五幺二的灯具，遇到这种情况，我一般先让客户寄两到三条灯回来 工厂进行检测，然后匹配与他接近仓促的灯具，我已经寄了两条灯具回来我们厂。第一步是根据他这个标签找到对应的线去，如果没有标签的话，这时候就要就要把灯拆开， 看他焊线跟线路板里面的线序。接下来第二步是把把灯与控制器接上，测试灯是不是好的测试效果。一般是选到三色红绿蓝跳变， 可以看到它颜色在跳，但是一直是一个金黄光的颜色，所以我们判断它是金黄光外控的。一个灯 在灯是正常的跳的变化的，我们选到单色黑白跳灯是正常的，然后下一步确定这灯的 s 型号， 从标线上能看到他是一个小功率的一个死神灯，然后我先用常规的 s 型号进行编制， 这个是编织可以的，那是另外一个，这个也是编织 正常的，所以他他 ic 可能是五幺二七零或者说幺七五零零 ic， 这我们不确定话，可以找出 ic 的位置，然后把胶扣掉，查看 ic 的型号，从 ic 上我们看到他是一个 ucs 主要吸引的型号。前面我们确定了灯的 ic 型号，接下来是确定灯的通道数量和段数，正常的是先进行编纸，编完纸之后通过校园来测试的。通道界选到一， 这第一个通道是金黄瓜，第二也是金黄，第三也是金黄，然后第四他是下去到下一段的，所以灯是三通道的，选到三通道， 三通道这里是第一段，这样子跑过去一共有八段，所以这个灯是三通道的八段的小功率启程灯，然后找我们与他接近参数的灯板来进行测试，把它两条灯 接到一起，看一下是不是能同步变化的，能正常的写码的，这样子对客户寄轨的灯具检测已经完成了。

h 八零七 d m x j d m x 控制台操作 h 八零七 d m x 是用 d m x 五幺二控制台来控制 led 灯带、灯条、灯管和点光源。灯具连接到解码器的三组 d a t 端口， 灯具的负极都连接到解码器的 g n d 端口，那 c c 标识是给解码器供电使用。 首先第一步我们拨开地址码，拨码开关向下拨，维昂状态表示一，地址码为一，接收到五幺二信号后，红色指示灯闪烁， 然后就进入我们的空台操作。首先打开空台，第一通道为亮度，第二通道为前景红色， 第三通道为前景绿色， 第四通道为前景蓝色。 第五通道是决定灯带的动作特效，上下推杆就会呈现不同的特效。 第六通道是速度 往上推满违反方向。 第七通道是组长将灯带分成多组， 每组重复相同图案，最小长度为二。 第八通道是将背景或黑针长度拉长度及缩放，添加黑针，最长为组长减一，若设置值大于组长，自动取组长减一。 第九通道是背景颜色，切换一下通道按钮， 灯背景色的红色地势通道背景绿色。 十一通道蓝色。背景色。十二通道是闪烁一到两百五十五，闪烁的速度由慢到快，零为不闪烁。十三通道 式总长控制在总点数。解码器通道表可以查看说明书。 h 八零七 d m x 解码器操作讲解完成。

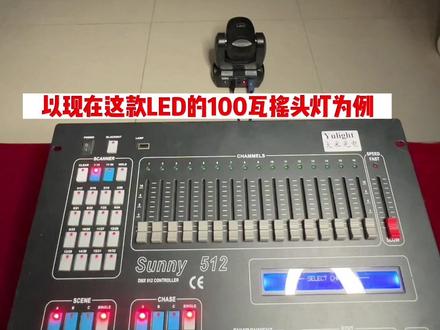

大家好，今天给大家讲一下这款阳光五幺二控制摇头灯，以现在这款 led 的一百瓦摇头灯为例，先做一个单长点，选择电脑摇头灯，然后 开光推出它的亮度。比如说我们需要做一个图案定点，或者是一个图案走动，那我们先做一个图案的效果，先把这个图案放出来， 然后再选一个你想要的图案，比如说我这个图案，然后需要一点颜色呢？我也可以加点颜色，把颜色加一点上去。 像这样的话，比如说固定一个定点，你要储存他，那我们选择单场景储存，储存在这一个第十六个确定他，这个是可以覆盖的。确定之后，比如说我现在这个场景，我想多要一个颜色， 那也可以的，我们把图案换一个，然后换一个其他的颜色进去，换一个紫色的，然后单金储存也是一样的储存。那如果还要第一个多颜色变化呢？就把颜色再抢，重新加进去，让它颜色自动走起来，也可以让图案自动走起来啊， 或者是换一个图案，那我们现在就是让它颜色转起来，也是单场景组成，只能在这个位置确定，然后清除退出。这下播放一下我们刚刚组成的第十六个，就是刚刚那个成语，这个也是，然后十四个， 这是我们单场景储存，也可以，就是定位，定点可以用的上。我们现在要编辑多部走灯，怎么做呢？先选择多部程序，然后选择所要的位置添加 一步，然后再去选灯，把灯的通道开出来。比如说我们 x y 者是一和三，那我们旋转 x y 者，你要的位置添加一步，再比如说我需要个颜色，我把颜色也加进去，让它颜色走起来，颜色就走起来，再去编辑成绩，走灯走灯， 比如说我这个图案也要上去，那也可以的，我们把图案也加上去，图案功能啊，图案都加上去，然后旋转都加上去，然后我们就做一个动感的效果， 让他转起来。 a， 走歪走，转到你想要的位置，然后再返回，再转到你想要的位置，再想的转到的位置，然后就储存一个效果，首先，然后清楚退出。接下来我们播放一下，看看那刚刚那个程序啊，看 这个是一样的，已经走起来了，让我们想要它速度快一点呢，再速度推干推上去就可以了，这就是一个动感的效果，这就是我们这款控台电脑灯编辑的一些效果。

现在我操作一遍思域的五幺二控制器的一个简易线吧。啊，先同时按到这两个键，对，开通电源。哎，不，先先按这个，先按这个再看。嗯嗯，好， 界面上会出现一键编纸，然后呢？这个？对，这个是编纸的设置啊，这里面有芯片的选择，上下有芯片的选择。嗯，比如说我现在这个是幺七五零零的， 我们就选择邀请五零零，这个是确认键。好，选择好了以后写一键编制按。写一键编制确认啊，我们就看一下这个灯啊，现在就写好了，写好以后按返回键。嗯，现在正在跑了。啊，这就写完了，写完以后的话 控制器关掉再重新开。 这个是速度界，这个是程序的种类，你看 啊。

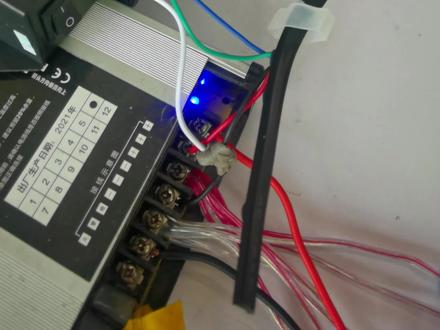

我是小豆哥，讲一下这个 d m x 五幺二的油性吸尘灯哦， 怎么去接这个八零七 s a 这边过来，我们配的线的话，这里蓝色线是接这个 d a， t 啊 d 加啊，绿色的话是接这个 c， l， k， d 解码，然后这个黑色线， 黑色线的话就是 g n d 来着啊， g n d 这里要并一条出来，接到控制器的 g n d 要并出来。对，然后电源也要接上，然后红色这条线的话就接这个电源正极就 ok 了，然后完事写码做效果就行了。

大家好，今天给大家分享的是电门四五幺二的接线方式。首先我们看一下射灯，横流的射灯，这个是 rgbw 的五根线，然后灯带的话是 rgb 加双手纹的是六根线，这个是横压的解码器，灯带用的这个是横流的解码器。射灯用的 这个是 dm 四五幺二的主控有两路，每一路都是五百一十二个地址，然后有十八五的接口，这个是五点五寸的面板，这个漂亮，也是给很牛的解码器供电，这个是给恒压的解码器供电的，这个是给面板供电的。接下来我们把所有的开关电源的零火线全部接好， 接好之后呢，开关电源输出的停留电给解码器供电， 四十八伏直流电给横流解码器供电，二十四伏直流电给恒压的解码器供电。下一步就是面板也需要一个二十四伏的直流电给面板供电。 接下来我们把所有二百二十伏的零火线并在二百二十伏的节线端直上面。 接下来就是 dm 十的信号线了，首先从 dm 十主攻输出的 dm 十信号线是给到了我们的横压的解码器， dm 十硬， 然后电美式奥特的话是给到了我们横流的解码器提供电，美式信号这里要注意，成白是地加成是 递减，终身是金币，要对应。接好，接好信号线之后，我们再检查一下电子信号，从主控出来是给到我们横压的解码器，电子是硬，然后电子是奥特的话是给到了横流的解码器。 接下来我们把四八五的信号线接好，从电面式主控到面板这里我们使用的网线。 最后我们接好灯具， 好，现在我们所有的线路全部接好了，我们送电试一下，还是老规矩，送电之后来一个小广告，下面我们看一下效果。
