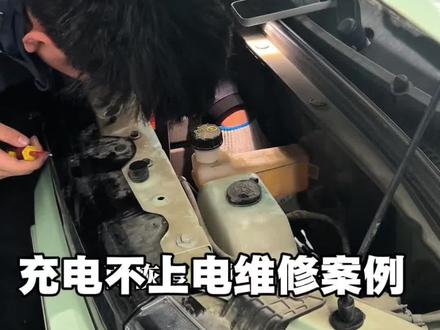

01:03查看AI文稿AI文稿今天咱们修一台五菱宏光迷你，车主说插枪能连上，可就是充不进去电，一晚上电量一点都没长。我们先检查了充电枪，家用插座、充电接口都没问题，上电检测后确定是车载充电器坏了， 内部原件击穿，没法正常充电。修这个车第一步一定要先断高压，断小电瓶，安全第一。拆掉机舱里的充电器螺丝和插头，把旧的拆下来，旧的已经烧坏，修不了了， 我们直接换一个全新原厂充电机，按原位装回去，插头插紧，螺丝固定好再恢复电瓶和高压，全部装好之后插上充电枪，测试仪表正常显示充电电流稳定，故障完美解决。 提醒大家，红光迷你充不进去电，先插枪、插插座、插接口，这些都没问题，基本就是充电机的问题。我是专门修新能源的，每天分享实用维修知识，觉得有用的朋友点个赞，关个注！修车不迷路，记得点赞关注哦！
34西安卓哥修电车
02:22
01:24查看AI文稿AI文稿没想到吧，这我也没想到，哎哟我的妈，这是咱黑河地区一位二代迷你车友，把车开的一点电没有了，然后找拖车拖到家以后开始充电，充了一宿的电只能充进去百分之二十五，然后充电枪自动跳枪，然后就显示充电枪已连接，但是不充电。在他们当地也找了很多人问 售后也找了，也没查出啥问题，也换了好多个充电枪，但是就是不管用，只是显示充电线已连接，最后没有办法了，通过他一个朋友就是咱们三代的车友，然后找到我说 小胖，你看看能不能给想想啥办法，现在车是充不上电，小胖用了一招，直接就把这个问题给解决掉了，把咱们车上的小电瓶的负极断电五分钟，然后 再把它安回去，你就会惊奇发现车可以充电了。像咱们这种微型的新能源小轿车，大家不要把它的电控想的过于复杂， 想的过于复杂你修起来就很麻烦。此方法只适用于微型新能源小电车，像那种好一点的新能源汽车，大家尽量不要这么去操作， 容易丢失电脑数据，导致你车子启动不了。大家在使用车辆的时候，尽量不要把高压电的电耗没，这样对电池损伤是非常大的， 严重可能会导致你这块电池报废。今天的汽车小知识小胖就给大家讲那么多，拜拜，我们下期见哥们显示正在充电百分之二十一， nice。
110不懂车的小胖
01:14查看AI文稿AI文稿充电充一下立马就跳了，今天给大家带来一个宏光迷你充电故障，这个车子的故障现象就是充电的时候充一下立马就跳了， 像这种充电急停的故障，就是说你充一下立马就停了，大多数都是因为它那个高压电池里面的 bms 电路板监测到你充电的时候，你整个高压系统里面是有故障的，所以它才给你集体。 像这种情况，我们先用专专检读一下有没有故障码，但这个车子我读出来是没有故障码，既然这个车辆没有故障码，那我们去检查一下他的充电枪试一下，看一下他插上去之后这个亮什么灯，这个是蓝灯，这证明这个充电枪是正常的， 如果亮红灯，这证明你的插板是没有地线，这地方亮红灯，这个枪是无法充电的，但是二代枪是没有地线也可以充电， 这个车辆他的系统里面是没有任何故障码的，刚刚也测试了这个充电箱也是正常的，所以说我怀疑他这个充电器大概就是坏了。现在我们更换一个新的充电器上去测试一下，看这个充电到底正不正常。 更换新的原厂充电器，这个充电故障就排除了。 good nice。
73五菱售后李师傅
01:10查看AI文稿AI文稿冬天开五菱迷你小车的老铁们啊，如果发现充不进电的问题，绿灯常亮，在充电的时候绿灯常亮，也许是他在作怪啊，因为我是东北的冬天，昨天洗车水可能就掉到这个空里边了，这小眼里了，然后冻的全是冰。我插上充电枪之后，他就始终保持绿灯常亮， 因为那已经百分之二十了亏电了，始终保持绿灯常亮，后来就发现这里边冻冰全扣出之后， 这枪就能卡进去了，就充电正常了。还有个事啊，如果说你发现你充电的时候缺地线，缺少地线，我是在车库充乱点啊，插墙缺地线，你就整一个公牛开关， 公牛的开关一插就不缺地线了。原理我不知道是为啥，反正就好使。 还有第三个弊端，这冬天呢？五菱迷你小车在东北的冬天，他的续航衰竭太严重了，二百一十五公里，冬天情况下也就跑八九十公里，别的不差，开起来是真香，省钱没毛病。
17骑哈雷去农村

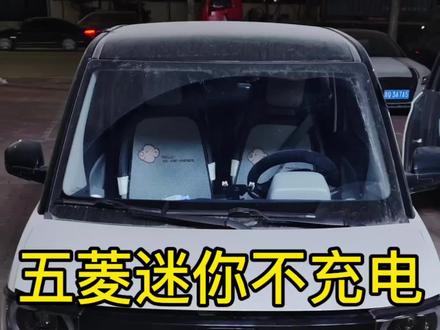

00:45查看AI文稿AI文稿但这个通病不是设计问题，他是个工艺问题。今天我们修了一个五菱宏光迷你的车，这个车的故障的话就是不充电就慢充，不充电他这个是就这个充电机换的，这是个通病，但这个通病不是设计问题，他是个工艺问题。 修好装车，装车之后发现用其他所有的充电器都能充进去电， 后来拆开再去解救，发现就是除了把那个位置炸了一空，之后还把旁边的乐器架捎带脚也炸了。所以说你有这款车，那坏的话可以找我们修，对吧？没坏之前你说你想加固一下也可以找我们。

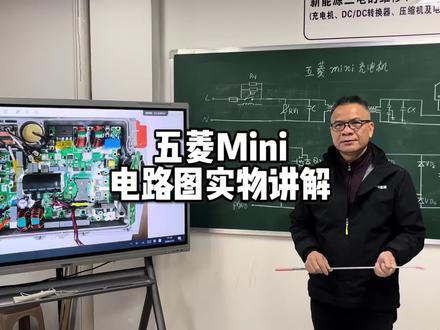

04:10查看AI文稿AI文稿作为一个维修师傅，应该如何去维修没有图纸的充电器？大家好，我是罗老师，今天呢跟大家讲一讲五菱迷你这个充电机，我们手头是没有图纸的，但是如何去维修呢？ 那在维修之前一定要认真去观察这个电路板的这个走向， 那我们看一看呢啊，这里呢就是一个交流的输入，这个是啊 emi， 这是整流桥， 那这个呢应该就是我们的有桥 pfc 了，注意啊，凡是有整流桥出现的，这个呢一定就是用有桥 pfc 的， 凡是小功率的充电器基本上用有桥 pfc， 那 这个呢就是 h 桥的线圈， 然后呢这一二三四这四个呢就是整流，呃，桥式整流电路，然后呢这边输出的就是高压，那我们看看电路图，哎，这个就是 啊，我们刚刚用了十来分钟把这个五菱迷你这个呃主功率的电路图画出来了， 那这里呢就是交流电输入 l n， 然后这个是保险啊，那还差一个东西在这里呢，还差一个什么叫做压敏电阻啊？这个 l v e 压敏电阻。好， 那这个是过压保护电路，然后呢这是预充继电器啊，这是 l 十六， l 十七是预充电阻。那这里呢啊，这是第一级 l 一 l 二，这是第一级的 啊 emi， 这是第二级的 emi， emi 就是 我们说的这个抗干扰电路。 emi 啊，电路，哦， 那他就进入这个 h 桥啊，这个整流桥了啊，进入整流桥，这就是刚才大家看到的整流桥，整流出来二百二十伏的交流电，要变成 三百一十伏的直流，然后呢大家看的这个是很精致的啊，这个就是我们很常见的这个叫做有桥 pfc， 这个是声压线圈， 这两个呢就是啊，我们说的 pfc 的 这个开关管，他为了加大了这个 pfc 的 这个输出的电流，所以用两个模式管并并连，这个是防盗流， 那么这里呢就是一个 pfc 的 升压输出，升压输出以后呢到这里那一切从简呢？因为这个制造成本比较低 啊，五菱迷你这个充电机，那他用的就是用两个模式管组成的逆变，所以这一部分的电路叫什么呢？叫做半桥啊，逆变， 半桥逆变经过这个直流高压呢，经过半桥逆变以后呢，通过这个变压器， 然后通过后面的四个二极管组成的桥式整流电路，那就啊输出了直流高压，去后面的电池包给我注意这个，呃，他的高压的最高的电压就是 啊，一点一百零八伏啊，这个就是我们的这个迷你充电机的这个呃主功率的电路，谢谢大家啊，如果大家你在维修过程中遇到一些从来没见过的充电器， 大家不要慌啊，先啊抽一点时间把整个电路图啊，整个这个实物啊看一遍，描画一个大概的电路图出来，然后再进行维修， 这个就是我的建议啊，这样的话呢，以后遇到相同的激情的话，你就会很容易解决问题。如果大家呢对罗老师讲课啊，讲的课感兴趣，或者是有充电机需要维修的，可以继续关注罗老师，谢谢。
01:01查看AI文稿AI文稿咱们在家里充电到底是先插充电枪还是先插插头？今天呢我给大家一个权威的解释啊，就是咱们说明书上已经明确的说了，只需要先插这个电源的插座，然后 再把充电枪插到咱们的车辆的充电插孔里，这个是一个非常正确的顺序啊，因为我在家装了一个这样的漏电保护开关，所以说我就无所谓怎么样的顺序了，我就可以把这个车上的随车充连接好，然后把电源也接上到屋里，然后把这个漏电开关往上一推， 车辆就自动充电了。还是建议大家没有接地线的朋友，一定要安一个这样的漏电保护开关，这样的话你在户外充电也就更安全更方便了。如果没有安装这种漏电保护开关的朋友，就是临时 想在插座上充电的朋友，咱们最好按照先插上插销，然后再把随车充插到车辆上这样的顺序去充电，这也是说明书上写的官方最正确的充电顺序，希望这个视频能帮助到大家。
148老司机的小MINI

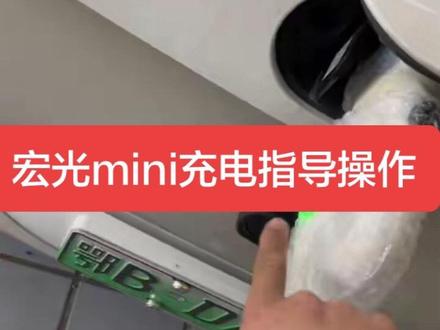

00:26查看AI文稿AI文稿五菱宏光 mini 充电直导插上两百二十电源插头，充电枪指示灯变成绿色常亮，插入充电口变成绿色呼吸模式。此时去车上仪表查看，仪表会亮两个指示灯，红色的代表连接指示灯，黄色的代表充电指示灯。
32五菱售后李师傅
01:24查看AI文稿AI文稿哈喽，大家好，我是小胖，我这一天呐，啥奇葩事都能让我碰见，大家看一下啊，看见了吗？充电口让我给干碎了， 人家都是 cc 端或者 cp 端，这个插棍碎了，但是我这个上面这个位置碎了，这个是咋碎的呢？我刚才在地库我想给车充电，然后我一手接电话一手插这个枪的时候，当我把枪插上之后，这个叉子就掉下来了， 然后我刚才另外发现这个位置也炸了，有很多人都不知道这个充电口是啥材质，这个充电口是 p a 六六的塑料材质加百分之三十的玻璃纤维， 它是一种复合材质，硬度非常的高，但是为什么会造成这种情况？我跟大家说一下，这个就是平时我们插枪的角度掌握的不好，硬插硬拔所造成的这个后果。 如果大家有像我这样掉茬了，这个东西大家尽量别尝试去拿胶粘，因为玻璃纤维和这种 p a 六六的材质用胶粘容易粘不住，而且是粘不严的话，他容易从充电口这个位置往里面溢水。 大家在平时充电的时候一定要多留意留意这两个充电口有没有裂纹的痕迹，如果有的话赶紧更换这个外面这一圈是可以单独更换的啊，下一期给大家出一个单独更换这个外圈的一个造成。
89不懂车的小胖

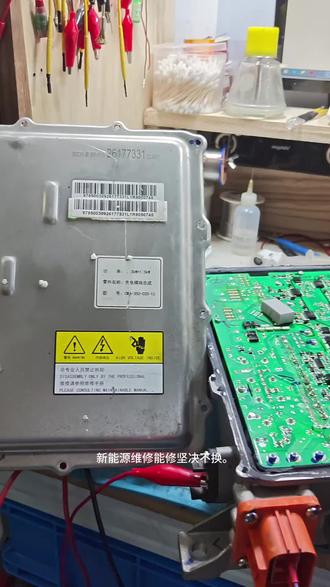

01:39查看AI文稿AI文稿新能源维修能修，坚决不换，为什么选择维修？来一起看看这个案例，这是一个五菱星光混动的充沛电总成，四 s 店更换一个六七千， 哪怕是在外边修理厂换一个拆车的也要两三千。而我们维修只更换了一个小小的电容就修复了，只需支付一个零头就给您修好了， 给您节省一大笔开支。所以说修车还是得找有真技术的师傅，避免花冤枉钱不停地跳变， 最终检查出来就是这里一个小小的电容短路了引起的，换一个小电容问题要解决了，现在我们测试一下， 好，已经熄枪了， 发出豹纹 dc 输出四点四十三点六伏，充电机输出四百四十伏，这个负载 负载电流四安 五安，工作稳定电压四百四， 低压电压十三点六。
01:12查看AI文稿AI文稿今天修一台五菱宏光 mini 的 电池包，电池包漏导致进水，遇到这种情况无需更换电池包，只需要把电池包壳体焊一下就可以了， 电池包里面的水也需要处理一下，不然会导致漏电。现在电池包磕破的地方已经换回来了。
