pads画板从零开始入门到精通

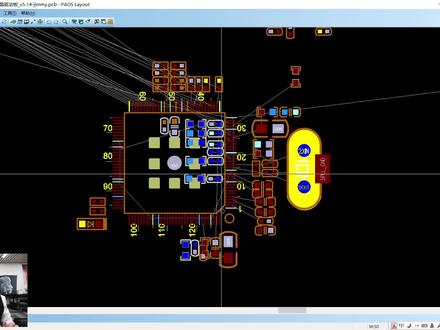

啊，我们看一下这个芯片周围的，其实这个板最拿部分其实就是这个芯片周围的这里啊，所以这里要注意一下哈，你摆的时候呢？其实我们是有规律的摆这个，把所有的电容放背面， 所有的电容放背面，然后放到肚子里面，所有的电容，所有的电阻放外面，放顶层，所有的电容放背面，靠着里面就简单多了， 对呗，好，这是一点了，你看这是，哎，我之前摆好了这一部分，你看我把所有电容放背面这里， 吃饭背面的时候，你的这个电管脚的孔先往里面打嘛，对不对？你不知道放哪里，那没问题，你把这孔先打出来，也可以先打孔啊，把这孔先打好看一点来，先把孔打出来打这里， 这边也是一样，看吧，两个挨在一起的话，那就一个，一个上一点，一个下一点，哦，这里啊，一个往上拐一点，一个往下拐一点这里啊，把孔打在这里，所以自然而然你就知道这个电容啊要靠哪里，比如说靠这个位置吧， 对吧？那这个要靠这里吧，你看我原来摆的还不是特特别优化，特别优，对不对？那你打完孔之后，你就可以这样摆， 把所有的电容全部放里面这里啊，所以说你现在放的时候你可以先放，但是你放的时候虽然没有打孔，其实你你已经用眼睛把它打了一遍了， 如果你没有这种技能的话啊，还亮不到这种用眼睛打孔的这种技能的话，那么你就想把孔打出来 啊，这里好，所以这里是往外走，往外走你不用管了。然后这也是电源吗？看到没？扣着 ev 零，所以你往里面打信号，不用管他。电源打错 出来，地也要打，对不对？好地也要打出来，这里是被我禁用了，所以打不出来。所以呢？你现在把这个地把它飞向打开啊，不用打开飞线，把这个钩打开就好了，然后把它打出来 啊，太近了啊，就把它调一下，这里距离距离把它调一下。好， 现在我是在处理这一边的吗？你就把这一边的孔全部打出来，对，打完之后再来摆啊，或者是全部把整版的这个整个芯片的这个孔全部打出来，然后再来摆。也可以啊。这个是 d 看到没？这也是 d 看到没？这四个都挨在一起。打的时候不好打吗？对不对？打的时候不好打。那我可以这样打， 就是错开一下来，我可以把错开一下，我可以这样打，对呗？ 好，我可以这样打，这样打的话他又往这边再挪一点喽。这里啊，那这里就要改一下了，这个就要改这里了， 这个也是一样，他要改这里了。这里，好，这里，这里的话，你看这里就有点交叉了。这里，那我就换一下位置，他要放在上面看吧，或者我可以这样摆。看吧，一个接这里，一个接这里。你不要很死板了，非要这样横着摆嘛，对不对？ 那你非要横着我也没办法啊。这里看这里， ok 啦，那我竖着摆吧，你看这不是给接上了，这也是一样啊这也是一样。 这个跟这个接上啊， ok 啦。啊，全部把它打出来啊，往这边打，拿所有的这些信号 好了，全部往里面打。你看我顺序已经排好了，只是还没有把它排整齐而已嘛。这里啊，所以你按这个方式去摆，一定能摆出来，他只是气象多而已他只是多 是多的话，你就去调他的空间就可以了。这一个啊，所以我你看我把这一个这个也是一样，把孔全部打出来，这里啊，往下打一点，因为下面有空间啊，不要打那么近啊，不要离汉堡太近，这个也是一样好，这个也 好，这个还有了，你看这个蛇打不下怎么办？还是跟我一样这里好。然后呢，老师说了，优先打里面，但是也不全部都要，非要打里面， 这外面那么空，如果外面实在有通太挤的话，你就打一个在外面了。可以的呀， 我打一个在外面。那我我我也可以把这个电容放外面。 ok 的啊，那你非要挤里面，挤不下了怎么办？ 对，那坐外面嘛，对不对？一样道理嘛，大家不要死板。这个最怕这道理，非要死板，老师就让我打里面，所以我不敢打外面啊。 啊，所以大家一定要注意啊，尽量优先打里面，里面实在没空间了，就稍微打一个在外面，没问题的呀。可以的啊，这一个是没问题的，所以这个 ok 了啊，所以说这个也是一样，假如里面实在是挤的不得了了，因为里面这里还要放的吗？那我可以把上面的放在外面啊，或者是说把这一块放放放外面， 假如实在挤得不得了，挤得不得了怎么办呢？那你就放外面这里啊，就这个电筒，他就在这里，我放外面，放外面，我放 放在这里，一样的呀，对不对？我把这里调开一点，这是电源嘛？电源我放开一点，然后这个电小的电容靠近 icd 电网，哎，靠过来，我这样放也可以的呀， 你这里就不用往里面打孔了，你往外打了，这里往外走了，这里是 ok 可以接受的呀， 明白没有？大家不要太死板不结东西啊，老师告诉你，只是说，哎，今天让你有一个参照，但是实在是你这里太紧张了，不行，太紧张你把它往右边挪是可以的。这个 啊，所以这就这一块的一个一个布局方式啊，其实这个板最拿就是这里这一个模块的这个布局， 这个磨坏了，不急，所以说你就按我老师教你的，你把这个电源孔地孔像打出来，把电筒放里面这里把它往里面挤， 然后外面的孔就往外面打这里所以说摆起来其实还好啊，不会特别的难了啊，这个只是他气象比较多一点而已啊，所以说气象多其实才可以达到我们训练的目的。 这个啊，他有难度你才会去思考吗？如果都是很简单的话啊，你就不会动脑筋了，对不对？所以说这东西就是你每天会在很痛苦的这种状态下啊，最后面被你搞出来了啊，对不对？就这样就 ok 了，所以这个也是一样的，很容易摆出来，你看我这里已经摆好了， 那我这里也调一下，你看我这里改了之后，那这个气垫就跟着他一起动啊，这里啊，那我就放在这个位置啊， 电容一动，我的他的电脑，我跟着他一起动嘛，对他来说这个只是打个孔就好了，外面打不了孔，那怎么办？我往里面 打呀，我可以往这里面打，哎，我可以往这里面打啊，或者是外打，外面 啊，占个位置就可以了，所以说这个是 ok， 没问题的。这里好，所以说这是这一个的啊，要注意的这个芯片。

ok， 我们今天的话接着上一节的那个走线，现在上一节的话这里面呢已经是基本上把大部分的话走线已经走完了，我们现在这里面的话就主要的话就剩下这个电源， 主要是剩下这个电源还有少数量的几个走线吧，我们现在这里面呢切换到这个 note 去。 ok， 现在到 note 这一边 来的话，我们在这呢剩下的这些电源，比如像来说这边这几根 这几根电源线，还有上面这里面有一些 d， 这些 d 线的话我们可以先给他那个删除了，就是先每一个这种 d 的话，先给他那个删除，打一下个孔，直接选择这些 d 孔的话，右键给他删除就可以了。 接着我们到这里面有一个这个五福，目前这条走线的话有点小，我们可以选中这个对应的网络，然后采用奥特加回车，或者就是说直接右键进入来特性这里面 这块的话都可以在这个位置上面，我们到布线的这边布线的这里面呢，我们把 这个走线的话给它稍微的改粗一点，比如像十五个 meal， 十五个 meal， 我们这边的话在这里面这个走线呢目前有点粗，这节可以小一点吧，因为上面这里面 上面这里面已经是超出了我们这个焊盘了，没有必要这么粗，这一小节就来个小一点就好了。然后这里面打孔，我看一下我这鼠标怎么不显示出来。 okay， 我们现在这里面出来的话，我们到这边呢可以直接那个拉到这边来，到这个位置的话打孔，打孔之后呢我们这一条可以考虑的话直接顶层的话给它从这边过吧， 直接从这边过的话到这边来，我们给他那个给他这个打孔之后呢，过来的话我们回到这个顶层可以直接接入这个五福这里面， 真的我们这边在这的话只要把这个引脚给他接上去就可以了。 那这一头我们在这里面呢，前面的这一头的话我们还需要进行一个连接，这一头跟下面这边的话还有这个连接关系，我们后面的话可以给他给他加出这个走线来，给他连接起来。 我们现在先看一下上面这一块，因为上面这一块的话这里面还有两条线是要接的，这两条线要接呢，我们再 这要打孔的话，这块位置还不算特别的不算很好打，所以这块地方的话我们可以考虑把这个线稍微拐一下， 可以把这个线的话稍微拐一下，然后在这边我们这个过孔呢，可以在这的话直接打下来，然后到这一边的话再打下一个这个过孔，把这一节线给他删掉， 跟着我们这个连接完。在这里面呢，由于我们还有另外一条线，还有另外一条线的话可以考虑看把这个打这边吧， 把这个移过来点，这边移过来一点，这边的话这样子我们这一条可以在这里面的话打孔，直接 下来到这半这样子给他接起来，这一头也就接完，接着我们在这里面呢，这一节可以稍微的拉上去一点，就是这几个过孔的话，我们可以稍微的给他那个拉上去一点， 像这个拉上来点的话，最主要就是为了我们后面在这里这里还有几个这个网络，就是我们这个电源还需要进行一个连接， 像这个电源在这一头的话，就我们从这个五伏转这个转这个到这里面电电容的话输出输 出，我们这一节呢像现在的话选一下这个把它给接起来。像我们这一边这里面我们在这一节的话我们是可以给他那个接起来， 拉到这一边，关键就是说到下面的往下的这个怎么接？还有这种在引脚里面的话，我们尽量的不要比引脚粗，我们就跟引脚一样，或者比引脚小一点。 从这一边的话我们上下这两个的话都已经是接了起来，但是我们现在在这里面的话要把上下这两个点呢要再给他接一下接一下，然后这一边呢这一边我们这个线比较长 长，所以这种的话可以稍微的粗一点，我们从这边的话到走这里面过来吧，走这里面过来到这一块的话直接打孔， 直接打孔过来， 打孔过来的话我们进入这一边呢，到到这个地方的话可以在这里面打孔把它给接起来。还有这一边的话可以直接进入这打孔的话直接接起来就可以了。 电脑怎么看直播？电脑直接看直播就可以了，电脑比手机还更方便了。 ok， 我们到这个位置上面的话，我们这些线呢可以下来一点，下来一点的话到这边我们在这可以打孔，接起来 这两边的走线的话稍微的优化一下， 真的我们这一边呢也都已经是接了起来了，上面这一块的这些走线回头我们再统一的优化吧。 ok， 我们到这的话从这边过来，再向这里面的这一边的话直接连接起来，后面这一边的话可以直接扑通或者这一节线给他加速连接起来。 我们在这里面这一头已经接了芯片，这里面的话前面这些也都已经是那个接了 起来。像现在我们这个五福的这一头，从从这一边芯片这一边出来，然后经过这一边的话，我们看一下这个怎么接起来， 这边呢？我们可以直接铺大块的铜，还有这个位置的话，我们在这在这有一条它是要接上面的， 这上面的这一条的话其实会有那么一点点麻烦吧？就是我们毕竟来说这个距离太长了，太长的话我们在这接呢，他是没有这么好接的， 我们干脆的话把这个延长一点，从这一条线的话我们直接先下来，因为我们这个是双面板，双面板的话在这个走线呢， 我们底层尽量的少走一点线， 像这一边在这里面的话，由于这边没什么线了哈，没什么线的话我们这一块呢可以考虑把这个原件的话给他打横或者过来那么一点点，打成这个方向， 打成这个方向这几条线好像也不太好动，我们移过来一点点吧， 把这个过孔的话移过来那么一点点，过孔移过来这边的话给它接起来这个过来，像这些位置的话尽量的往下一点， 然后在这边这个可以稍微的移动过去一点点。 ok， 到这个电容 出来的话，我们必须要打这个 d 孔， d 孔这个的话先打下去这边过来下来一点， 这个下来点的话在这里面我们看一下这一条线后面怎么给它接起来，在这里面如果想要接起来的话， 我们这一节呢，这个这个可以考虑给他布这边背面的，因为这个是背面的哈，背面的布这边的话，我们在这先关闭这个 drc， 把这个过孔的话给他移这边， 把它移这边，移这边的话从这里面我们这 这个给他接了，接的话后面剩下这一条线看一下有没有机会从这过吧，好像没有什么机会哈，因为在这个地方我们还要在，还要还要通过这个，如果通过这个的话没有办法，没有办法的话，我们这个还是 还是放回原来的位置上面吧，我们这一节估计要打孔下来了。 这个是初级的课程吗？现在是直播哈，这个不算是初级的课程，这个的话只是找了一个项目来录像用的，只是给大家录一个 比较简单的，比较容易学撇点死的这样子一个课程。 ok， 我们到这一边的话，这一条线呢，要 从这个底层从这里过了，像我们现在这一条要从这里过了，从这个位置过的话有个坏处，就是我们蓝段的这个底层的话，蓝段的有那么一点点多了哈， 就是底层的话，我们现在来说在这一节底层的话都差不多被我们拦断了，但是这个也没有办法，目前这个的话也只能这样子给他拦断了，没有什么更好的一个方法可以走。 ok， 这一边呢，我们走的差不多了，像现在这里面的话，把这个这一部分的这个电源的话给他走一下， 这个银角在这里面呢已经比较粗了，一般我们 i c 的话，我们在这一节走线 不要走的比引脚粗，就是最多的话，你就跟引脚一样粗就好了。 ok， 这边过来，我们在这的话，这个是五伏的 usb， 只是我们当前这个案子的话，它的电流不算大， 一般来说走线的话也不用说加的非常粗，但是在后面这一节的话，我们可以考虑给他直接不同了。 到这一节我们在这里面呢从这一个五伏过来吧，要不就是不同， 要不就是尽量的加粗这个走线吧，比如像我们能加粗的话，尽量的加粗吧。 ok， 这边的话还有另外这里面还有一个这个宫殿的一个座子，这个宫殿的座子他跟这个 usb 呢会是一个二选一的一个焊接，二选一的一个焊接的话，由于我们这个座子这里面他没有另外的配这个电容， 没有另外配这个电容的话，我们这一条走线了，最好就是说接线这个电容，这里面如果有另外配这个电容，我们可以直接接线这了，接线这会好接一点，但是我们如果从这直接接线这一边的话， 这一条线会看起来会有点怪啊，这种没有什么办法，你必须要那个张着来，像这一边呢，后面我们只能考虑的话，尽量的给他铺同吧， 或者像这边的话，我们可以考虑的话，接这一接这一边过来看会不会好看那么一点，或者这一边的话后面尽量的不同，把它给接起来，这一节就不接了，我们后面的话不同，把这一段给他那个接起来， 或者就是说在这里面这一段直接扑通， ok， 到到这一边过来的话，我们像这个还有个座子，这个座子的话我们到这个下面来呢，可以走线这里面有一个点 led 灯的，顺便一起接了，顺便一起接 我们这边过来的话，到这里面从这个电源之后再引。像现在这一边呢，我们走线的话是差不多了，这一条走线干脆直接夹出接线这一段 我们现在这里面呢，这一部分呢，走线的话差不多了，可以回到料这料里面的话给他那个，给他那个铺铜。另外在这一边的话，这一段直接加粗到坐子吧， 这一段我们可以加粗起来，像这些电源呢，如果有条件的话尽量的是加粗来。走线我们到后面的这几个连接了， 这几个的话电流不大，这些的话可以那个不用说，拼命的加除，但是我们连接这种座子的话，有一些歪色的一些接口，他这个电流比较大。 像这个走线到目前这里面呢，差不多了，我们可以回这个撩里面，把刚刚这个破筒的话给他把这块铺起来吧，铺起来会好看一点。 直接选中这个网络右键的话，我们添加这个不能去添加这个不能去的话改一下三格先吧， 把我们这个显示三格 g d 目前是 meal 单位，改到五个 meal， 把这个设计三格 g 改到五个 meal。 像现在 这里面添加这个不同区，从这个三格开始，好像目前没有捕捉上三格，看一下这个三格没捕捉上。 ok， 我们从这边过，从这里面过的话从这边过来，到这边下来，下来这里面呢，这一节我们已经走的比较粗的过去了，基本上那一节的话可以考虑不接了。 从这里面过来呢，我们把这几个元器件的话给他包了，上面这一节已经走了比较粗的线了，就不想着给他包过去了，因为包过去一不是特别大。 ok， 这一边回来的话我们往这往这上来， 往这上来的话给他这一边呢过来吧， 过来这个接口的位置呢，被它跳了一下， ctrl 加一，直接给它拉直粘着我们这一块的话给它铺了起来。 这一条 pads 的破铜呢，我们就算破了铜的话他还有这个飞线在，像这种飞线呢，可以直接隐藏掉。 pads 这个软件跟别的软件 的话不太一样啊，我们现在这里面已经看不到走线了，我们现在这个时候的话可以去那个铺整个板子的这个铺头，我们整个板这个铺头呢主要是两个，顶层和底层这两个啊， 点开我们这个绘图工具栏，在这里面呢直接复通平面，然后右键矩形随便比这个板框大画一个。目前这个顶层的 画完之后呢，弹出来了一个，让我们分配网络，单击一下这个按钮，然后随便找到一个 gmd 的一个点，点击一下就会把这个 gmd 给它捕捉上来， 接着我们切换一下到这个底层，底层的话我们再画一个 ah， 在这一边的话我们还是一样单击一下这个按钮，让他分配一下就可以了。像现在我们这个扑通框已经画完，画完，我们这个时候呢可以直接进入这个互通平面管理器这里面全选，然后开始给他填充一下这个扑通， 呃，当成当前填充完了。我们 z 一先看一下第一层的这个铺头效果怎么样？ 这个铺头呢？零零散散，感觉很多地方可以优化的哈，感觉不少地方是可以优化的。我们接着再看一下第二层，这里面的话，这个 这个第二层呢走线比较少，我们这个破铜还算好，像这个破铜完成。 嗯，我分段来录吧，大家如果想要看这个录像的话，可以进入我的 b 站里面，我分段来录。这个视频只有我们走线完成了，下一步的话就秀抽了。

接下来给大家讲解一下啊，怎么样在配饰里面去设置四层板，那么我们新建一个 pp 之后呢？啊，我们默认的板层呢，都是双面板，那么我们要设置四层板的话，我们可以在设置 陈定义，然后在这个陈设置的这个界面里面啊去设置他的陈述，那么大家看到了这里呢有一个数量， 这个数量呢就代表你当前的 pb 是几层板啊？现在这个是一个双面板，那么他支持最大的层数呢是六十四层， 那么现在呢我们要改成四层板，所以我们单机修改，在弹出的修改电器层 数里面输入啊，我们新的电梯程数，比如我们要四层板，所以我们在这里单机修改的时候，他默认就是一个四层板，他会弹出一个四啊，如果你改成六层板，那在这里就输入六，他就是把你这个双面板直接变成六层板， 那我们现在是设置四成版，所以我们在这里输入四单击确定， 然后他会弹出一个重新分配电器层的一个对话框，这个什么意思呢？我们原来不是双面板吗？他就把你原来的顶层还是分配到顶层，对不对？第一层还是分配到第一层， 然后原来的第二层，原来第二层不是底层吗？然后我们改成四层板之后，底层就变成第四层，对不对？所以他会分配到第四层。好，一般 看到我们的单机确定就可以了。好，确定之后你会看到我们这里啊，在顶层和底层之间添加了两个层，对吧？ 啊，那么这两个层呢？一个呢我们是作为地平面，一个是电平面，那么第四层呢，就是我们的包粉层，所以呢啊，我们这里改一下啊，正常的情况下这里是不用改了，因为这个板的话啊，之前是被我改过了哈，所以 大家正常的话这里是不用改，改成 boss 的啊，如果被你从以拿回以前的版的时候呢，这里被你改掉了，你把改回来就好了， 顶层和底层，顶层和底层都是他的电气层的类型，都是放燃气件的，顶层还有底层都是一样好，那么内层呢，一般我们四层板， 内层呢，我们就多了一个地平面，多了一个电平面，所以我们的第二层我们就作为啊地层啊，我们在这里输入地的名字啊，假如啊，我们叫间地零二， 代表第二层，然后第三层呢，你可以叫 power， 也可以叫 vcc 啊啊， pwr 零三第三层是电眼好，一个是 d， 一个是电眼，然后顶层和底层就用来放七键， 那么地平面放在第二层还是放在第三层，主要是取决于你的主要器件是放在顶层还是底层，如果我们主要器件是放在顶层的话，那么主要器件的相邻层最好是地平面，所以说我们把第二层分配为地平面 好，那么我们在这个第二层这里面我们可以还可以看到它的平面类型 啊，平面类型的话，他有三种，一种是无平面，一种是 ken 平面，一种是分割混合分割层，这三个定义呢，有什么不一样呢啊？我们首先来讲一下这个 ken 平面，这个是一个负片层 啊，负片和正片的区别，大家可以自行的去搜索一下啊，一般呢在配置的这个软件里面，我们不建议大家采用负片层，所以说这个开门平面我们一般呢就不设置它 啊，都不想着他，那我们就是在无平面和分割混合分割层这里面来想，那么我们建议初学者来说，你就选择无平面就可以了，比较简单易用。 其实他的话筒的方法跟顶层和底层是一样的啊，这是一点。然后呢，在高密度板啊，高速板，高密度板，板层比较密的地方，比较密的时候呢，我们就采采用的是混合分割层 啊，那么他这两个有什么不一样的地方呢啊？是有不一样的，你选择无平面的话，你看他跟选择混混合混合平面，他这里是需要你分配网络的， 这里啊，你要混到分割层，你要把这个电源平面或者是地平面，你要分成两个还是三个，然后呢你这两个和三个的网络名是什么啊？假如电源我们经常会划分吗？对吧？ 那么最初级展车你就选择无平面就可以了，简单易用。如果啊，你随着学习的深入啊，你的板的密度的增加，那么通常我们都是 采用混合分割层，那么在这里你就要给他分配网络，假如你不知道分配什么的情况下，你先加一个大的电源进来，比如说这个是 d， 那我们可以随便再加一个 j， 一 对吧，加一个 d 过来，假如你这个板有模拟 d， 有输入 d， 还有啊外壳 d 等等，那么你在这里都可以把它加进来，也可以只加一个啊，后面在画的时候， 你需要再加多两个，那在这里再重新再来添加就可以了啊，这个啊，这样就可以了，电源也是一样啊，电源你混动分割成的话，那么你就给他分配网络，你先随便加一个，或者是加两三个，你将来要画平面的啊，这个电网络加进来就可以了。 好，假如漏了的话后面加也可以啊，这个是他的用法，不一样地方，这里呢，你设置为粉色化合成，就要给他提前准备网络。无平面就不一样 啊，直接跟顶层底层画这个罐头是一样的画用法。那么这两个有什么好处呢啊？他两个有什么区别呢？我们这里呢，重新给大家看一下，我重新打开一个安利文件，给大家看一下他们两者之间的区别。 我现在打开一个电视盒的 pp。 好，我们来看一下他的沉定意，他的沉定意呢，刚好是设置为粉团分割层，对不对？ 底层也是啊，我们的第，我们的第一平面也是混合分割层。好，我们来看一下第二层 看没？第二层是一个完整的地平面，现在呢，他是混合混合层，我们来执行一些罐头，看一下他的效果。好，你看一下，这是 我们贯同后的一个效果，你看啊，我们看看这些地方看没？他就贯同的话，就是相对来说是相对来说比较完整一点，对不对？你看这些好，包括这边啊，都比较相对来说就会完整一点。 ok， 那接下来我们把它改掉， 改成无平面层。那我们重新重新来定义一下，把它改成无平面。好嘞，改好了之后我们重新再来灌一下桶单机，我们的罐桶。 好，这是我们罐头后了，你看一下 他在很多的地方就出现的很多 这个铜啊，关不进来的情况啊，假如我们看看这这几个地方，看没这里的铜缝合不起来吗？这里也是一样，对不对？ 好，这里这些地方也是一样，红佛不起来，对不对？好，我现在再把它改回去，改成混合文革城，然后给他分配一个 j 一的网络。 确定，那我们重新再分配一下，看看他们之间呢有什么差距， 我们重新执行一次贯通啊。在平面这里选择第二层开始。好，你注意看一下之前的区别，你看原来这里他不是灌不进来吗？ 啊，现在已经灌进来了，是整个地平面就比较完整啊，对吧？你看这个这几个地方都比较完整，那这里还是灌不进来，对不对？但是这里已经灌进来了，为什么他这里能灌进来？ 大家注意看一下这个孔，这个孔呢是过孔的内径，如果你 设置为混合分割层之后呢，他会进行销盘处理，这就是房产啊，经常在处理的就是销盘 啊。如果是你设置为无平面层的话，他这个盘是一直存在的啊，你看这个地方，他只有一孔，看到这个过孔对吧？只有看到里面的内孔，没有看到他的盘， 对不对？这就是混合分割层的好处，一般用在 bga 的地方你就可以灌进去的这个电源或者 d 的铜啊，它的面积就会更大 啊，我现在又给你换回来了，注意看这个地方，我是把界面停留在这两个孔这里，你看我这两个孔，然后两个孔之间的这个铜鼻是不是比较大一点？好，那我重新再把它改回来， 我现在把它改成无比面。好，改好了之后呢，我们重新再逛一下头看没改完完之后，他这里马上就出现 过红了焊盘，所以过红了焊盘之后，他这个桶还要继续再说一下，因为他这个桶跟这个过孔是有规则的，他是以盘啊，这里来规则，但是你没有盘的话，他就以内孔的那个来作为规则啊。我们再来看一下， 还是保留在这个界面啊，你看一下，看吧，这这里有了盘之后，两个孔之间的这个留下来的空间 不足以啊，让你去灌这个铜镜来，所以他这里啊就会断开就断掉，断掉之后你的平面就不完整啊，所以一般我们在做这种有 bj 的 pgb 或者是密度比较高的 pgb 呢，我们一般呢都是采用的是混合分割层，而不采用无平面。如果你是普通的单面机板啊，普通的这些 pp 板啊，你用无平面是没有问题。 嗯，但是你一旦用到有 bj 的板子，密度比较大的板子，一般我们都是采用的是粉和跟这层啊，这样的话你就搞懂了吧。

这里呢话是一个双面板，其实，呃，双面板的话，我们走线，我们横的走一层，竖的走一层，就是我们说了横平竖直 啊，所以说你横的方向走顶层，竖的方向就是整个竖的方向走底层啊，两个层子相互之间不干涩，这样的话我们走任何一个板他都能够走的通啊，因为你又横又竖的话，我们就在要竖的地方打孔， 那走底层啊，这里啊，所以啊，这是我们的一个走线的一个思路了，这里啊横平竖直啊，走三面板都是一样， 所以说我们走线的时候呢啊，也有一个向后顺序，一般呢，我们走向都是向 从最难的地方最密的地方开始走，所以你看我们这个板最难最密的地方就是这里， 就这个坐着， 所以我们先把这个座子的线引出来之后其他线就好走了啊，所以你会看到哈这些线，你看这里空间很大的，随便走都可以，但是呢，这些地方就不一定， 所以我们先把最难的部分先把线引出来，接下来再去连其他地方啊，就可以了啊，这是我们走向的一个想要顺序，那么走向一个操作呢啊，我们在 pb 空白的地方单击右键 啊，你也可以选择随意选择，也可以选择胃部的线和管角，就没有 部的线和管角啊，不要选择选择这一个好，选中之后啊，比如说我现在要处理这个座子，这个座子的线 啊，你想怎么引？你这个时候就先有一个思路嘛，对不对？我们刚刚说了所有的线往下走是用底层，对不对？走底层。好，那我把它全部走底层引出来，引出来时候，那我就要把这个层切到底层这里， 这切怎么切呢？按快捷键 f 四，他就可以切成 好，我切到底层，然后开始走线，在空白的地方，右键选择胃部的线和脚 胃部的线，广角 选中之后呢？选中他，然后 f 二就可以走线了啊，你在这里可以看一下右键，看没右键， 他出现了快捷键， f 二就是布线，所以点 f 二就可以走线，或者双击他也可以走线， 双击他马上就可以引出一段线出来。对，好，往下走啊，这里可以接上，那我们就把他接上，比如说他接到这个 led 九，看到没有？我们要接到他正中间了嘛？对不对？你看。所以说你再对准他正中间，你看对不准嘛？看到没有？这样不是对不准， 对不准？没关系，走到这里来，然后引到他正中间。看吧，引到正中间的时候，你注意看光标，他有个圆圆点的位， 有个阳星的出现，看没看？没？会出现一个阳星，然后呢，把它接上啊，这样就可以接上了。那接上之后呢？他这个线也不是在焊盘正中心出来了吗？对不对？ 所以我们要把它改到正中心，怎么改呢？选中这一段线，然后把它推到最中间。怎么选呢？右键选择导线 或者广角啊？还是还是刚刚刚这个命令？在它上面选中它，然后把它推到这里来。怎么推呢？ 右键看没？这里有一个是移动，有一个是拉伸，我们要用的是拉伸，拉伸的时候他的线是随着角 度同时移动的，如果移动的话，他的角度就会变啊，所以一般呢，我们修下都是选择拉伸快捷键就卸了 js 看没把它推过来， 如果你用移动的话，这个角度就会变，变成任意角度啊，角度会歪啊，就是走好这段线马上把它修一下啊，所以说走好了马上选中它。是的加意思 啊，或者是右键拉伸啊，去了加 s 是我们任何一个板，你走下来的时候，你都是经常要用的一个操作，所以以后会很熟的。好，那你再看一下第十五角， 十五角我们走这个十五角，你看他的飞线，你双击他，记住走向命令，你会看到他是接到这个 a 的左边 led 灯，对不对？但是 我们往竖的方向走，是不是要走底层，对吧？但是他这个 led 灯又是在左侧，要走横的，对不对？所以你在这个时候是不是要把它切换到顶层去啊？ 现在你能怎么切呢？按一下 f 四，他又切过来，好，然后呢？把它量过来，好，你看是在正中间，你就不用改了，如果不是的话，你就选中它。 siri 加 s 推一下， 好，所以这根线也走完了。好，接下来再走这一根十四角，这一根线你看我是按顺序走的哈，所以我在这里 我要往下走，所以我的层还是要切到底层，对不对？ f 四，继续双击往下走，看到没？ 继续走，他是不是要接到这里来？接到下面 led 跟十九这里来，对不对？所以我在这里对一下，然后给他接过来看，没搞定啊，然后再走十三角 也是一样，双击他往下走，好，我跟着他一起拐，然后往下来他们，他接到这边来，看到没有接到这边来，那怎么办？ 他要往横着走怎么办？你就不要这样拐过来了，你这样拐过来就破坏掉了你的整体的走向方向规划，所以他走过来怎么走呢？我在这里打个孔， f 四 打孔换成走到这边来，所以我们按了两次 f 四，对不对？第一次 f 四就是切换成 第二次 f 四，就是就是我们在走向的过程中按 f 四，他代表了换乘，打孔 啊，换成打孔啊，打孔换成换到底层，这一来啊，先把它接上， ok， 搞定。所以同样的再来把这几根线啊继续走下来啊，这个也是一样，看吧，走下来啊，最主要说你看旁边有个螺丝孔，对不对？这里啊， 跟他挨的比较近了，对不对？你现在这一根可能勉强可以走啊，就是近一点，但是你第四根就走不了了 啊，这里也是一样，看没 f 四走线过来，他有飞线直引着你的，好接过来，然后这一根线没走到中间，想用他去的加 s 推一下，好搞定。然后你看这里这一根线他就走不了了，被这个孔挡住了 啊，但是你一定要走，这就短路了嘛，对不对？所以说你看这里还有空间，那么你就是把这个线啊，这里修一下啊， 这修像怎么修呢？也是想用它 f 二，然后把它拐一下，看到没有把它修过来，这个也是一样，按 f 二把线给他走过来，好，那么你这里就有通道给他走了， 好，在要拐弯的地方单击鼠标轴线，然后继续走看，没有继续走，你看这个线，他只要这边跟这里来看，没有这里好打孔穿过来接上， 好，所以按照这样的顺序的话，你这个作者的所有线是不是可以引出来了？对，往下引出来， 好，那看上面了，上面了，往下走不了了，被这个座子挡住了，对不对？所以他就只能走底层往左右的方向走了，往水平的方向走了，好，那他是不是往这边走？ 好，那我们可以在这里暂停，你看暂停的时候他不是以过红的方式暂停在这里吗？ 好，这个怎么设置的呢？在走下过程中，单击右键，这里有一个以过孔结束模式这里， 那么他默认这里啊，是以过红的方式结束，就是你在这里暂停的时候，他就带有一个过红，如果你不想让他带过红的话，你就选择上面这一个 已没有过红结束，看没结束怎么结束啊？按住 ctrl 键，再按指标组件 就暂停啊，暂停在那里，这个也是一样啊，暂停 啊，他也是要走出来，从这边暂停， 走出来之后，你看他不是还要接到下面去吧。 那就在这里打孔， f 四打孔换成，好，往下走，好，走到这里来。 f 四打孔换成接过来， 好，没有走到正中间，对不对？想用它 set 加 s 啊，所以我们这里用到了。快捷键有哪些啊？ f 四 对不对？ f 二， f 四是可加一次，还有一个暂停， ctrl 按住 ctrl 加鼠标 左键，对吧？四个操作，四个快捷键，好，其他也是一样。然后再要拐弯的地方就拐一下啊，接过来啊，这也是一样，那么他还要往下，那么同样的打孔，好，你也往下走。 好，这里跟他汉牌有点近，你知道了就稍微给他拐一下啊，不要让他挨在一起，好，继续往下走啊，接上来， 好，想用它系的 gs 推到中间啊，所以同样的把其他几根线也把它引出来啊，那这里的线所有都引出来之后，那剩下的事情就是量通了 啊。联通好，联通的话你看我们一个一个来，比如说我们这一部分，你看啊，左右方向是不是要走顶层，对不对哇？双击， 想用他双击看没？是不可以，聊吧？好，是不是可以聊上来？双击是不可以聊上来？好，我在这外面，我在外面双击他自动完成，看到没？ 我选中汉牌的时候，我选中汉牌时候，双击就是进入走向命令，看吧，那我在走向过程中按双击就自动完成，所以你看双击自动完成啊，所以双击，双击 这个也是一样。双击好吧，他自动完成，但是这条线不是我们想要的，因为他要走底层，对不对？所以就不管他，你看双击 啊，他全部都连上啊，就减少了你手工进引到这里啊，他雷公热量，直接双击就好了。 这也是一样啊，双击这边也是一样啊，双击过来这里也是一样。双击好，这里串联起来的话，你全部直双击就可以了啊，然后往下走了就走，走底下嘛，按 f 四，然后往底下走，看到没？这一个，这一根要往底下走，看到没？ 好，给他接上，然后这左右方向的啊，双击他，然后呢？从这里走过来啊，这是灯这边也是一样。好，双击他，哎，这个跟他不不接，已经接到这边去了，然后他左右方向还要接下来去啊，你看 你在走线的时候呢，他这条飞象会跟着你的，看到没有？他会带着你，只要拿一下，你看你看大，你是不是来到这里看到没有？是不是来到 led 九这里 啊？所以说二零一九，你就双击他直接走啊，把他走到底就行了，这里好，走过来， 好，这个也是一样，看没他也会带着你，有一条线大，你要往下面走，有一条线会往那边走，看到没？这里，所以他要撩到下面去，也要撩到左边来，看到没？撩到左边来，撩到这里来，好，然后从这里穿过来，哎，你看到没？他从这里接过来，看到没？ 接过来，刚好被这根线挡住了吗？如果两根线能够换一下顺序，不是好走了吗？所以我看一下能不能换一下顺序啊，看到没有？又被他挡住了，是呗，所以说 我把这根线往里面走，走到他肚子里面穿过来，你看这样就 ok 了 啊，所以说现在的话，就是把这最难的部分这个线引出来之后，接下来要做的事情就是来把这这个板连通 啊，联通的过程中啊，就是来锻炼啊，你对这个软件基本的这个布线命令的一个熟练程度啊。首先呢，都是一样，我们锻炼的工作都是在拉线的， 对 pp 设计啊，就是有百分之三十的时间是在做布局，百分之七十的时间是在是在拉线，坐等差啊，优化优化走线，所以说这个吧，就锻炼大家 对这个软件的一些基本的布线命令的一个操作啊熟悉的程度了啊。所以接下来的话，这个大家可以把这个练一下啊，稍微练一下这个。

大家好，今天开始学习一下国产 pcb 设计软件利创医打，我们从利创官网下载，打开浏览器，输入利创医打， 点第一个进去点立即下载。电脑是 windows 的，三十二位选三十二位，六十四位选六十四位，苹果的选 mac， 我的是六十四位的，点击下载， 已经下载过啦，这里就不重复下载啦。下载安装好后，桌面显示这样的图标，我们点击打开， 这是软件的开始界面。开始要先注册一个账号，这里填你的手机号和 验证码，按步骤注册就可以了。注册好后点击登录，选手机登录，输入手机号和验证码，点击登录， 登录好后这里会显示账号名和工程。好，我们关闭工程，等下从新创建。 先说说菜单栏的功能，文件新建工程原理图， pcb 符号封装三 d 模型仿真符号原理图模块， pcb 模块打开工程就是之前建好的工程。打开利创一打格式等其他软件格式文件， 高级文件恢复，可以恢复误删的文件。备份工程设置备份参数扩展软件功能扩展 设置快捷键设置，看看里面有哪些功能。有快捷键，基本全部的操作都设有快捷键，熟悉使用快捷键可以评判你对软件的熟练度， 常用的快捷键大家要熟练掌握，才能在设计中提高工作效率。个人偏好按照默认就好啦， 系统设置也是按照默认就可以了， 其他的这些基本都是按照默认就好了，当需要更改时才去改 帮助。就说说使用教程吧， 打开里面是软件的所有功能说明，大家有空可以多看看。 好啦，这期就讲到这里，谢谢大家观看。想学习 pcb 设计的朋友点赞加关注，一起学设计！

好，那大家既做了一个练习之后呢，其实啊，接下来的话就把这些 气降了，也很能够很好的一个归位了哈，这里我们也这也是让我顺手了，把这一大块给他做一下哈，好，分散放这里，然后这边也是一下右键，选中他之后呢，右键分散，然后马上移动，看，我这里移动的时候，我就按了快捷键 ctrl 加 e， 就是移动，看到没 移动他的快捷键，你在单机右键之后，他出现菜单里面，他其实后面就是他的一个快捷键。 一般呢，我们都不建议大家去改他的默认快捷键，我们都是目前都是按默认的啊，这快捷键拿去进行就好了哈。好，移动的话是 ctrl 加 e， 所以我接下来。好，我就是按快捷键 ctrl 加 e 移动的时候，你看他也 会提示看，没有一个气象被交战了，所以这里面有一个气象被交战了，那就什么有一个气象，有一个 电池哈，这个电池在这里看嘛，就交张了这个模块，所以我们选中它之后取消电池，然后在右键分散， 分散好了之后呢，我马上移动 ctrl 加 e， 马上移动到他周围这里来，所以说你就不用这个 pp 的界面，不用去放大缩小去找他这个气象在哪里，对不对？他一定是在执行的好，同样的这个也是一样，想用他， 然后右键分散，然后马上右键移动，移动的时候他又会提示看到没你想定的一个交单器件，那么就把这个座子按住 ctrl 键，再点鼠标图像提交掉，然后再把它其他器件移动他这个座子的周围这里来。好，接下来再来看第四， 这是 usb 的部分啊，同样呢， usb 这里有好几路啊，首先呢，我们把这一路先找到右键，然后分上 啊，你会看到有一个坐着是锁定了，他们在这里，你在 pb 看到了吗？这边现在我看到了，所以我按住 ctrl 键点他，把它起到选择，然后右键移动，然后这一块将来是要放在 usb 这里啊，我们先放在这上面吧， 这个就是另外一个作者哈，然后这里又是一个啊，小的一个啊，这是电眼哈。 ok， 那选中他之后，右键再来分散移动，好，再移过来 啊，这是一个作者啊，这个作者是在这里的啊，他周边没有其他期限，那不管他了。好，再来看一下第六页，第六页这里有 sm 卡。好，卡座，在这里看到没有？卡座，这个锁定了，所以我可以先，我已经知道他是锁定了，我可以先把他取消掉，按住 ctrl 键再点他，他就取消了，然后再右键分散好右键，再把移过来，放在他旁边先 好，然后这里又是一个坐着哈，这个坐着呢，是在这里看到没？然后坐着也是锁定了，是吧？我按住 ctrl 键再点这个坐着，把它起到选择，然后把其他的器件分散一下，然后右键移动过来，放在他这个坐着旁边。这里。 好，接下来我们来看第七页啊，第六页，还第七页好像就在这一页里面，然后这里的都是一些接口，看到没？ 基本上都是一个接口，然后这也是一个接口，然后接口这里呢有个二极管，还有一个电阻，看到没，其他的没有了，然后这是一个小桌子。 好，那就把这个移过来啊，右键分散，拿右键移动，把它放在他旁边，这里来，他是这里的哈，那把它放到他边边上啊，其他都是些坐着啊，然后这个也是灯哈， led 灯发光二极管啊，在这里， 然后这也是发放二极管啊，然后这里也是一样啊，发放二极管是放在这个位置了。好，那我们就分散一下，然后呢再移动，看到没移动之后，他这个灯他就是被我们锁定了，对不对？所以你按住 ctrl 键取消掉，然后把那个电阻移过来 看没？我为什么能移他呢？是因为我这两个气质都是属于浅重的状态，我现在把 led 灯起色选择，那相当于我还是处在选择 这个电阻的状态，是我马上就可以把他移动过来了哈，这个说起来有点绕口啊，实际上我就选中了两个气垫，然后把其中一个起调掉，然后再把另外一个移过来啊，你操作几遍就就对这个操作就熟了哈，然后这电容的话靠过来啊，电容靠近他，电容在这里。好，那我们知道了之后就把他电容靠过来， 好，趴他周围一下，先放在旁边。好，那看一下最后一页，最后一页也是一个一些啊小的区间了。好，这里也是一样，选中他之后呢，这个柱子在这里，然后两个电阻在这里，两个电容在这里，我们把它移过来啊，放在这边来。好， 这里也是一样，选中他，右键分散，然后呢放在这里。好，剩下一些。呃，这些零散的哈，我们刚刚没有找到了，那怎么怎么办呢？你就在 pb 里面选中这个器件，你看我选中他，所以我在 pb 的这个界面里面，我也是一样，右键选择原器键 选中，他看没？这个是这个啊，跟刚刚的这个灯是在一起的，跟他在一起的，所以这里呢也是跟这个灯是在一起，我们把它靠过来。好， 好，那么还有零散几个，再点一下啊，看没，他是这里的，这里再点一下，就这里啊，这里是什么呢？他什么器件啊？你输入看一下就知道了啊，这里，然后呢他是跟这个信号有关系的，所以我们选中他之后呢来移一下，那么他有飞线带着，你看没？ 是放在这个桌子呢，还是放在这里呢？对不对？好，因为他眼里图没有标，是要放哪个位置，对不对？完，你这个是气垫呢，就是放这两个啊，这里 我们先把它放在这边啊，这个是碗口哈，这一般呢，我们都是一般都是接近靠近这碗口的。好，然后这三个点是什么什么东西呢？这三个点是麦克点，就是关节定位点，这里 啊光斜定位点，一般呢是放在我们的板的三个角落。迈克点啊，这个叫迈克点啊， 就放在板边三个角落，然后离板边五毫米。 另外一个条件呢就是要包含包含住所有的贴片期间啊，他是给那个贴片 机去定位用的。好，这个就迈克点好，迈克点就是放在三个，三个角落的位置，因为板不是四个角落嘛，一般我们就放三个就够了，所以我们来找个地方来放一下，这边有空间，所以说这里可以放，放在这个位置。 好，他这里为什么有三个呢？哈，就是因为这个版的不要求呢，是 当面布局，所有气象全部放顶层啊，所以说不允许你放底层，所以说只需要顶层放这个慢化点就可以了，底层就不需要放了。好，我们找三个地方给他放 好，那么还有四个旗舰哈，同样的点一下这个旗舰，拿回到眼里头看一下，看到没？这个旗舰在这里，这个旗 意见是靠近这个坐着，所以你看一下这车子在哪里？坐在这里，所以他们两个是在一起的，他们两个是要在一起。好，我们找个地方先换一下下， 接下来这里还有三个气象，再点一下啊，这个电阻看到没？这个电阻零 o 了啊，是靠近这一个信号的，我们来看一下， 是靠近这里的啊，所以他也是靠这边啊，靠这里。好，我们把它放在旁边，然后还有两个器件，我们也是搞练一下哈，这两个器件就靠近这一个 坐着的，所以说我们把它靠过去。 ok 啦，那么接下来呢？我们所有的器件都被我们摆好了，对不对？所有的文化已经抓好了，所有的器件都已经归类归好了。

呃，接下来的话我们呃教大家是哪些知识点呢？就是要做设计验证，就是大家画好了哈，就接下来这个板泥，现在画到这个半成品，没关系，你回去之后啊，把它画完，那么你怎么样才能够知道自己有没有画完呢？ 我们可以检查一个联通性啊，这里啊单机工具，然后呢有个验证设计 进入这个念念设计的界面之后呢，这里有个连接性，然后单机开始他就会爆错，你看这里有两百一十一个错误 说明啊，有两百一十一个点，你还没有连接起来啊，所以说你要把它连起来，然后呢单机确定他这里也会弹， 就那个标识看没有没有连的地方会标识出来，这个就错误的标识，就之前我们在设置颜色的时候不是设了绿色吗？ 所以他这里就会标识出来啊，这个地方是没有连的，你把它连上他就不会爆错啊，你连完之后呢，可以重新再来验证一次，这里重新再来一次 啊，或者是你验证好了之后，你来量下的时候，你觉得这些东西这些标识啊很影响你的视线的话，你也可以先把它清除掉 啊，清除掉然后再连就好了啊，这是一点通过连接性来检查你的联通，另外一个呢就看这个飞线，这里这不还有很多飞线吗？你可以先把这两个丝印框给他关一下，你来看一下 啊，新款关掉之后呢，二级线也可以关掉，看到没，这些白白的线都是飞线吗？ 对吧？你连好了，像你看你这里的话，都是这个按紫色按红色跟这个绿色吗？你看这白色都是没连的吗？这里啊，你自己连就好了啊，这里啊，通过这两种方式啊，去确定一下你有没有联通， 最终的方式就以这个连接性为准，以他为准，他是最准的。这个 好，所以说你首先要第一步要做，就是说保证你这个板啊，要把它连连通，连通性是没问题的， 联通性没问题，解决好了之后呢，接下来还要检查一个安全见记，要检查你这个板，你的走线，你的过孔有没有短 挡路好检查挡路的话也是在这个工具里面，工具认证设计这里有个安全签记， 安全就是这里的话，你把他的这个设置打开，看到没？这是他默认的设置。 检查所有的网络，检查板框，检查镜子奇异，检查钻孔到钻孔，你同时也可以检查线框啊，眼镜体到眼镜体啊，布局边框等等，但是一般呢，这几线都够用了， 这几项的检查基本上都够用了，所以大家要做什么呢？回去之后呢，把 你这个板啊给他完成，给他连通线连好，然后来做这个第二节检查，然后今天讲了所有的内容啊，你自己去 做一个总结，用过的档啊，自己去写一个总结，对吧？走向的操作啊，是按哪些快捷键啊，打孔啊，操作啊，颜色设置啊，包括这个安全间距的检查呀，要设置哪些东西啊？啊？你把这个图一截啊，你自己去总结一下， 好确定，然后开始检查，但是安全这些检查一定要注意哈，重点一定要注意，就是你要这个界面啊，你要全部能够看得到， 就整版这个界面要怎么看到啊？有什么不一样的地方呢？我给你看一下啊，我现在是用整版看看。我现在不是全部看得到吗？ 怎么样确保你能看得到呢？有一个操作就是把你的板缩小一点，对吧？ 啊，你就看得到了，还有一个就按这个快捷键 home， 或者按这个图标按一下，整个板就显示到你的这个视图里面来。好，只要你检查到安全监记，就检查你整个视图看得到喽，这一面啊，按后面也可以，或者把再缩小一点也行。好，开始检查，现在他有提示三十二个错误，对不对？ 三十二错误在哪里啊？看到没有？在你这些地方这些都是错误的， 可能是线跟线太近，或者是线跟孔太近，或者是线跟汗毛太近，他都会提示给你的。 好，还有注意一下哈，如果你不把它这整个界面放到你的视图里面来，比如说 我只你看我放大到这这里来，我等会检查的时候他只是检查你现在看到了这一个棋，这个棋啊，我再来检查一次。好，我把清除掉，再检查一次，看到没有？没有抽， 他提示你这个板没有错误，实际上你这个板是有三十二错误了，对不对？之所以没有提示，就是因为你刚好看到了这个视图，他刚好是没有短路的这个错误的，但实际上这是错的，所以检查安全相机的时候一定要把这个界面 墙布能够看得到，整个板面能够看得到，去检查才是有效的啊，这一点一定要注意啊。 啊，万化，你的板做短路了都不知道。好，接下来呢，我们来看一下这些错误是什么意思。

哈喽，大家好，这里是反映教育，我是小丽，他这里呢来给大家讲解一个操作啊，就是在我们的 ps 撩的当中怎么来进行手动的绘制这个板框， 这个很简单啊，但是呃，今天哦就是有一个初学的一个小伙伴在问了这个问题，所以作为一个视频的讲解呢，可能更加的啊，更加的清晰啊， 这是我们打开的一个新的配置的撩头一个软件，怎么来进行板块的一个添加，我们先把哦，第一步我们现在的单位是灭了的啊，但是可以这个 单位的话无所谓，但是我习惯用毫米的话，是你换成毫米那个单位。然后呢在我们的这个绘图工具栏这 里啊，我们可以直接点击这个这个下的列表下啊，这个这里有一个板框与挖空区域啊，直接点击他板框与挖空区域。右键呢，我们绘制一个，比如说多边形或者是一个矩形框啊，我们绘制一个矩形框 好像没有看一下啊，格点改一下， 因为我们这个格点设置了之后呢，我们的这个可以看到鼠标带的这个框啊，他就会跟着格点去进行一个移动的，每一个格点我移动一下，他就 是在这个格点上移动一下往左边，他就跟着格点去走啊，格点去走，然后放在这个位置，这个呢可以选择 这个形状，选不中啊，我们右键要选择板框啊，右键呢，他的特性当中可以看到他的类型就是板框了， 现在是版框啊，然后还有一个什么问题呢？是遇到的啊，因为我们在 pes 软件当中呢，这个连摇头软件当中他默认只能存在一个版框，所以你再去画的时候啊，你再点击这个去画的时候， 他提示你板框已存在，就是你在就画的时候呢，就是这个挖空区域的一个创建了，你就只能如果你点击确认，然后我们在右键的这里画一个圆形啊， 画一个圆形好，画在这里，你去选择这个形状的时候呢，你选择板框啊，还是要选择板框右键去看了特镜的时候，这里肯定是板挖空区 啊，而且他是不可更改的，不能更改为版框，因为我们这里已经有一个版框了，所以你再去点击这个去画的时候，肯定是你他是版挖空区域的一个类型啊，这是版挖空区域，这是第一个呢，我们直接点击这个版挖空区域来变版框的一个方式， 默认就是板框啊，然后我们还有一个呢，点击这个二的线啊，二的线的右键，我们可以画多边形或者是矩形，然后的是路径，我们一般是多边形的方式啊，比如说我们画一个板框的话， 画一个这样的版框啊，这样画完了之后，点击完成，然后选择这个形状呢，我们可以更改他的特性为版框，但是目前为什么没有版框这个类型选项啊？是因为 我们这里已经有一个了，让我们选这种板框呢，把这个特线给他更改为下 rt 线 啊，要拆分一下，你选中右键给他拆分，选 重板框啊，我们把线这个挖空区域的线给关掉，然后选中这个板框之后呢，把它的特性更改为二的线，看能不能更改啊，然后确认一下这个是二的线啊，那我们刚刚用这个二的线来画这个形状呢，我们选中形状这个的话， 咨询当中呢，就可以变为版框，有版框这个类型的一个选选项的一个选择了，然后点击确认这个呢就是我们啊手动绘制版框的 两个方法，第一个呢是板框原后去，第二个呢是二离线，用二离线的方法来进行绘制呢，然后来右键给他变为这个板框就可以了。 如果是呢，你在绘制绑框的时候，你的绑框大小有要求啊，你在绘制完成之后呢，绘制完成之后可以在他的特性当中去更改他的一个大小，那我们现在呃现在是毫米的一个单位。绑框的话 看一下啊，板框的话右键的特性当中不能选择整个形状啊，你选中板框单独选中一个行吗？看一下 特性，可以啊，把那个选择的颜色更改一下，更改为红色应用。 就比如说我要选中绑框，我们看一下现在他是多少，选中绑框就选择单独这一边，然后右键特进，可以看一下他现在呢 x 方向是二百七，他是以原点啊，原点是零点， 为什么是二百七？哪里是零呢？远点这个位置是零啊，现在才是二百七， 所以选择这个先删掉啊，我们设置一下原点放在这个位置来， 你可以看一下他圆点啊， pcb 当中圆点就是零点的一个位置，然后这个我们选中麻黄，看一下他的特性，现在他 x 方向啊，就是水平方向，他是一百，现在是一百的，那么如果这个我们要改为多少呢？改为这个啊， x 方向我们要改为一八数，或者是一百三二，其实这个这个长边我们要做多长的，对吧？如果你有个固定的，比如说我只想做，做多少呢？我只想做 随便填个数吧，就比如说一百三十五，就是我这个长边是要固定一百三十五的一个长度，然后在方向这里呢，我们要输入一百三十五，然后应用一下就可以看到啊，现在这个线呢， 他就会自动的往右边移，可以来测量一下啊，选中板框这一根线，我们来测量看一下是不是一百三十五啊， 可以来看一下，现在可以看到呢，他现在就是一百三十五的一个长度，所以我们在画好板框之后呢，可以先画一个大概的形状，然后来以圆点的位置啊，来更改他的一个长度，或者是啊他的一个宽度都是可以 现在这边是四十啊，然后我们这里呢我们要给他啊齐平的话，那我们在特性当中这里啊 x 方向呢是四十， 我这个他现在看一下这个啊，这个是他的 x 方向呢是四十，是我们水运方向，但是我们这里呢是要往上面移啊，往上面移呢就是歪方向垂直方向，那就是这里是零和零，那我们这一段呢，我们的这个负二十，这里也要更改为零啊， 然后来应用一下，现在就看到我们可以通过他选择这个反框形状之后呢，不能选中整个形状啊，选中整个形状呢，他就是这个副项了，就是他的一个特性了，我们选择反光就选择单独的一条右键，在他的特性当中 我们可以更改，来更改他的 x y 的一个方向来画画至我绘制我们这个啊，有固定长宽的这个版框形状， 这个呢是很简单的一个呃，一个操作啊，就是绘制板框的一个操作，希望呢给初学者呢带来一些帮助。然后这里呢是我们最后一个联系方式啊，如果你也是使用佩奇软件，然 然后呢我们可以进入这个 qq 群，七五二九三二八四五，我们是派子技术的交流群啊，如果您是使用派子软件，那我们进群呢跟大家一起交流沟通。 如果你是微信使用的比较多的话，因为现在有一些小伙伴可能 qq 用的不是很多啊，如果你是微信用的很多的话呢，就添加这个幺八幺六三七九幺七四 这个微信号，然后备注一下啊，添加的时候备注一下，想进入派特斯软件交流群微信的啊，备注一下就会进到我们的微信交流群里面去啊，那我们这一档呢就先讲到这里，谢谢大家。
