垂直度计算公式图解

大家好，今天呢咱们给大家讲一下像这种啊封建塔筒的这个垂直度的一个测量，那这个呢比那种啊直接圆柱的呢要复杂一点，要复杂一点，我们看一下这个这个 他这个封建塔筒就类似于什么状态呢？我们在这施工助手里边有一个图形啊，就算实际他是一个什么呀？实际他是一个圆台，实际他是一个圆台啊，你看这圆台的话，我们能够知道他顶部的原型，底部的原型的坐标呢， 那就可以再算它的这个垂直度了啊。嗯，然后我们看一下，看一下，看一下现场这个情况，底部顶部那么整个是它是一个圆台状的。然后呢我们给大家看一下这个圆台的话， 我们用哪功能来测呢？用这个圆心求解。然后我们把这个原理呢给大家说一下，给大家说一下啊，我们在这 d x 方向里头，我把这个原理图呢在这呢给它画了一下，画了一下 实际呢那圆台的话，它它就是它这个水平界面，它就是一个圆形嘛，它是一个圆形，我们呢测得它，比如说测得它这个三个点，然后呢我们去算它这个坐标，就算它这个坐标，那么怎么测呢？ 就用咱们这个，用咱们这个全站仪去测就可以了。嗯，然后这个原理呢，我在这里呢大概的简单的写一下详细的那个这个这个计算流程呢，我就写到这里了，那么那么第一步，第一步这个用那个 坐标算这个这个三角形的三边的一个边长。那这个公式呢，我给大家列到下边了啊，列到下边了，然后是下边的，那这个圆的话呢，实际它是一个外接圆的半径，对吧？ 然后呢我把这个这个这个公式呢给大家列到这里了，那外接圆的，那这个这个公式 a 是 什么呀？它边长嘛？塞 a 就是 角，这个 a 角对这个 a 边， b 角对 b 边， c 角对 c 边这样的一个公式。 咱们之前呢做了一个关于测量常用的数学那块呢，咱们也讲过这个这个外接员的一个计算的办法，计算的公式，然后呢那这里头那 这个角度也不不知道怎么求，那用什么用的那个余弦定力，用余弦定力看咱们那个，呃，测量常用的数学那，那那个课程，那个课堂里边呢？咱们讲过，嗯，有需要的可以联系我的发给大家啊。然后是这个 这些数据都有了，然后呢第三条，然后呢再求这个 o d 的 一个长度，求这 o d， o d 是 哪？就是这个我们画到这里吧，都画到那里边太太太多了，就这个 o d 吗？我在这标上了啊，放大一下，放大一下，就这个 o d， 然后， 嗯，第四点，然后呢求这个地点的这个坐标，那就是 a c 的 a c 嘛，就是这个 a c 的 一个中心点呢，那就平均值就行了，平均值就行了啊。然后是这个求 o d 的 这个方位角，那实际它是 a c 的 方位角呢？转九十度， a c 的 方位角呢？转九十度， 然后是已知，那那么现在呢？ d 的 坐标取出来了，然后呢 d o 这个长度或者 o d 这个长度呢？又有又方位角，有周边中算就可以了，坐标中算就可以了。那么刚才所说的就是咱们这个大概的一个原理，如果不懂的话呢， 可以详细的跟我聊一下啊，可以详细的跟我们聊一下，然后咱们，咱们呢暂停一下，暂停一下呢？然后呢我们开始咱们的实测，实测的话用咱们这个工具同步测软件的这个 元音调节，元音调节功能啊，元音调节功能，好，先暂停一下。

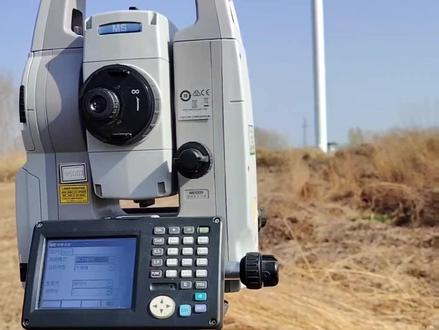

这个风机高度都在一百四十米，一百四十米高，一百四十米高，我们仪器最少要加到两倍的风机高度以外，最起码要加两百米以外，不然的话呢，翻不上去 啊，这个垂直度怎么测啊？垂直度，我们他这个风机的塔筒啊，风机塔筒他是，他不是个等圆的啊，他上面的圆要直径要小，下面的圆直径要大， 如果用投影法测，基本上测不准，我们测的话最常用的是同心圆法。同心圆法怎么说？我们在风机顶部 打三个点啊，三点成圆的原理啊，把这个三个点画一个圆，然后在风机的底部我们再打三个点，免连接，打啊，免连接，我们这边仪器设置有免连接，这边 你看我们是免连接式，免连线模式，打坐标，这个坐标，我们可以假设坐标是，然后底部打三个点，三点成圆，画一个圆，顶部的圆和底部的圆，他的圆心原原则上是在一条线上，如果有偏差， 我们就把这个偏差偏差值除以我们侧的这侧的这风机的高度，除以风机的高度就得得出来的这个垂直度啊，垂直度就出来了，什么原理呢？ 哎，我来大概讲一下，我们这个是一个风机，对不对啊？风机我们在顶部， 我们在这个顶部，顶部这边打三个点，一个点，一个点，然后这边打一个点，两个点， 三个点，然后三个点，三点乘以，我们把圆通过转到 cad 里面啊，转到 case 南方 case 里面，然后把这个圆画出来， 在底部我们再打三个点，四五六，这三个点打出来了，然后 个圆，这两个点圆心原则上是在一条线上，对不对？如果他有偏差，有偏差， 然后有偏差的，有偏差值了，我们就用这个偏差值除以咱们这个这两个圆圈之间的高度，这都是垂直度，垂直度 这是一种方法啊，这种方法是最常用的啊。测垂直路的方法啊，不是说最常用，是测这个圆筒型的，圆筒型的这个风机是最常用的方法。好，那么还有一种方法是怎么测啊？还有种。

第八讲垂直偏移量与偏移度的计算。首先是单方向偏移量的计算，在计算之前，我们需要先获取摄站点到目标点之间的水平距离和立柱底部中心到顶部中心之间的水平夹角，下面开始测量。 由于今天的目标是一个圆柱体的立柱，它的上下宽度相等，所以我们取侧面进行测量，瞄准底部至零，松开垂直制动。 为了节约时间，我们已经提前测好了水平距离。通过公式可以看到， lab 等于 d 乘以探进 t beta， d 就是 水平距离， beta 就是 我们刚才测量出的角度。 将数值代入公式十三点一乘以探进平 零点七四零八三，可以看到它的偏差量为十六点九厘米。下面进行验证。首先照准顶部左侧呃，松开垂直制动，向下查看数值是否正确。 下面是总偏移量的计算，总平移量得它总等于根号下得它 x 的 平方，加得它 y 的 平方得它 x 就是 我们测量的第一个偏移量，得它 y 是 相差九十度的第二个偏移量。 假设得它 x 等于六厘米，得它 y 等于八厘米，那么代入公式计算就可以得出 总平移量等于十厘米。接下来是偏移度的计算，偏移度等于总偏移量，除以力柱的高度，再乘以百分之百。假设我们的力柱高度为六米，总偏移量为十厘米。 首先要将力柱高度六米换算成厘米，也就是六百。代入公式十除以六百乘以百分之百， 结果就是百分之一点六七。还有一点要注意，就是在射战时尽量保持立柱高度一点五倍的距离以外架射战，这样可以提高我们的读数精度。以上就是今天的内容，如果您还有什么疑问，请在评论区讨论。

你比如想测这个位置啊，这个仪器，这个视线，经尾仪的视线要垂直于这个平面， 你不能放在这吧，侧塔那是不对的，你放在这也不行啊，那他也是有夹角的，对不对？哎，垂直于这个平面 放这比较合适，那咱们怎么能准确的找到这个点，哎，咱们加仪器，你可以利用这个线坠，这线坠呢，离地面别太高，三两公分就得了。这线坠离地面越高啊，咱落点不准， 然后你调一下子，看这个限制的限制，这条线对着这个吊车架子外侧，还有这边，这边， 对吧？这不两边吗？这是个面，就让这个线坠线呢，对准这个面，你别这么去掉下去，那就不准了，哎，在这对好了， 往下一落，做个点，在地上做个点，然后把经纬仪咱就架在这就 ok 了。经纬仪对中整瓶，哎，基本就是成这个状态。那这是在经纬仪啊，这是我们的视线，这是吊车架子这一侧，一面一个外面。 我这玩意画的有点像刚放完基础柱子刚涂的注角，哈哈哈，是不是放线的时候把注角涂个乱七八糟的，我这这这小图画画的可挺正规，是不是 啊？然后咱们开始照吧，往上照啊，白话讲啊，咱说白话讲，咱能听明白，尽量往上照啊。呃，照准这个吊车架子外侧，外侧啊， 一个边，尽量往上照啊，然后把这个经尾仪锁定，把这个垂直垂直角给锁定了， 锁定之后咱往下照，哎，照完上面咱再往下挑，从上往下挑来，就像这个图画的似的。照准上边啊，咱往下挑， 让咱图工啊，拿着卷尺，你看我这画这玩意，这卷尺画的跟耗子似的，我这夹俩耳朵，你看这不就是耗子吗？像不像老鼠？我再画点大米， 哈哈哈。啊？让咱图工拿这个卷尺啊，你肉眼能看出来这个吊车是往哪边偏，上边是照到这个边上了，比如说上边咱照到这个边上，对吧？把线挑下来之后，你下边跑这来了， 跑这来了，那吊车不就是往这侧偏吗？对吧？那你从上面把线挑下来了，你这吊车架子跑线外头了， 那吊车不就往这边偏吗？一个道理。然后让我们涂钩拿着卷尺，比如说吊车是往左侧偏，拿卷尺顶在这个吊车架子上。

像这样的塔吊，垂直度允许偏差值怎么计算？要分两次测量计算。第一次是最高附着点以上，规范要求塔身轴线对支撑面的垂直度不得大于相应高度的千分之四。最高附着点以上为二十米，垂直度偏差不得大于二十乘以千分之四等于零点零八米，也就是八公分。 第二次是最高附着点以下规范要求塔身轴线对支撑面的垂直度不得大于相应高度的千分之二。最高附着点以下为三十八米，垂直度偏差不得大于三十八乘以千分之二等于零点零七六米，也就是七点六公分。

施工升降机安装完成后，必须对其垂直度进行检测，那么规范要求是多少？安装垂直度偏差与架设的导轨架高度有关，当导轨架架设高度小于等于七十米，垂直度偏差不得大于相应高度的千分之一，这里导轨架高度为三十米， 那么垂直度偏差不得大于三十乘以千分之一，等于零点零三米，也就是三公分。其他安装高度偏差应符合此表中的规定。更多的安全技术验收要点都总结在这本安全手册里了，图文并茂，有依有据。想要的点击视频左下方下单。

像这样的塔吊，垂直度允许偏差值如何计算？分为两种情况，第一种是最高附着点以下，塔身轴线对支撑面的垂直度不得大于相应高度的千分之二。最高附着点以下，塔身高度为十八米， 垂直度偏差不得大于十八乘以千分之二，等于零点零三六米，也就是三点六公分。第二种是最高附着点以上，塔身轴线对支撑面的垂直度不得大于相应高度的千分之四。最高附着点以上，塔身高度为十二米，垂直度偏差不得大于十二乘以千分之四，等于零点零四八米， 也就是四点八公分。更多的安全技术验收要点都总结在这本安全手册里了，图文并茂，有一有据，想要的点击视频左下方下单。
