连墙件设置规范 图解
连强健随脚手架同步打折，从底层第一步纵向水平杆处开始设置，当该处设置有困难时，采用其他可靠措施。固定应采用刚性。连强健与建筑结构可靠连接， 连墙杆呈水平设置，当不能水平设置时，向脚手架一端下斜连接。 搭射高度五十米以内的落地架时，沿强箭最大间距不应大于三步三跨。搭射高度五十米以上的悬挑架时，沿强箭最大间距不应大于两步三跨， 应靠近主节点设置，偏离主节点的距离不应大于三百毫米。应优先采用菱形布置或采用方形、矩形布置。
粉丝2.1万获赞6.6万
相关视频
01:25

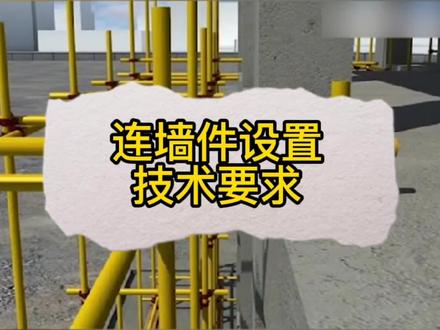

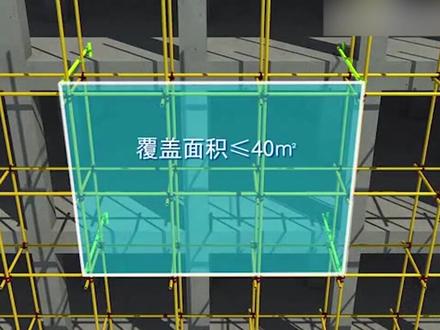

01:10查看AI文稿AI文稿连强键应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施。固定脚手架应采用刚性连强键与建筑结构可靠连接。 连墙杆成水平设置或向脚手架一端下斜连接。架体搭设置有连墙键的主节点时，应及时进行设置，其安装位置已靠近主节点，偏离距离不大于三百毫米。 连墙键设置的位置数量应按专项施工方案确定，最大间距不应大于三步三跨，覆盖面积不应大于四十平方米。开口型脚手架两端必须设置连墙键，垂直间距不应大于间 储物层高且不应大于四米。连墙键应优先采用菱形布置或方形、矩形布置。脚手架与电梯进出口时，架体应断开设置，在断开处的两侧立竿处分设一道连墙键，并进行加密处理。
1.0万建造动画库

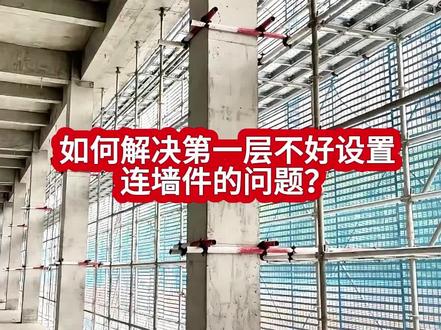

00:40查看AI文稿AI文稿很多人说第一层不好设置连墙件，那是因为不动脑子，吴忠这种方式就做的很好，采用抱柱的形式进行拉结，从首层第一步开始设置，符合规范要求，间距应为两步三跨，这里由于柱子间距太大， 导致连墙件的水平间距超过了三个跨距，但是步距缩小了，从规范要求的两个步距缩小成了一个步距，相当于是对跨距变大的一种补墙措施。 这样做完美的解决了首层没地方预埋帘强建的问题。这些工地安全技术验收要点都系统性的总结在这本建筑工程老表安全技术干货里了，图文并茂，有依有据，拥有它，在工地安全管理，你就是专业人士。
346建筑工程老表
00:40
04:05查看AI文稿AI文稿连强键的数量的设置要求呢，除了应该满足规范要求的这几条的计算要求以外呢，上音符合表中第六点四点一条的规定，这呢是一个最低的要求，这张表格就是一个规范对连强键数量设置的最低要求， 就是说连强舰的设置间距呢，首先你要满足施工规范还有计算数的内容，而且呢规范给了我们张表格，这张表格呢是对你的连强舰的最低要求，也就说你在编制方案的时候必须要满足这张表格， 但不是说你满足了这张表格就可以，就说你可以的要求呢比这张表格要严，但是呢不能比这张表格呢还要低。 我们来看一下这张表格，首先是双排跟单排，他分成了两类，双排脚手架呢， 高度小于等于五十米的时候呢，他这是竖向间距，三步 h 呢，我们代表的是布局，然后水平向间距呢是三跨，这呢就是我们通常说的呢三步两，三步三跨， 每根连墙键覆盖的面积呢小于等于四十平方米。如果脚手架双排脚手架呢，高度大于等于五十米的时候呢， 竖向间距两步水平向间距呢三跨减成呢两步三跨，每根连墙键覆盖的面积呢小于等于二十七米，从这里就能可以看出来呢，脚手架的高度他越高，连墙键设置的要求是越密的。 单排脚手架的设置要求呢就是三步三跨，覆盖面积呢小于等于四十米，跟这个双排脚手架 小于等于五十米的时候呢，要求是一样的。我们就拿两步三跨来说，我们该怎么理解，就是两步三跨设置小手架。大家都知道两步三跨，我该怎么理解这个两步三跨呢？到底两步三跨到底是个设置要求，到底是怎么个要求法呢？ 我画个图呢，大家就明白了。你比如说水平方向沿着小暑假，你说这是小暑假的立竿， 这是搅暑假的啊，水瓶干 脚手下立竿之间的距离呢，我们叫做跨，就是这根杆跟这根杆这个水平方向的距离呢，我们叫做跨，就是他们之间一个间距呢，我们就 叫做一跨。脚手架上下水平杆之间的距离呢，这陈述呢，我们叫他不就这个距离跟这个距离之间呢，我们叫他不 这个呢也很好理解。你比如说刘翔跑步跨栏呢，他肯定是水平方向的，所以呢叫做跨。你比如说有个成语有很好的寓意，叫做步步高升，是上下垂直方向的，所以上下的方向呢，我们叫做步这个方向。水平方向呢，我们叫做跨，就是上下方向 角落部，左右方向呢称为胯，这样呢就不容易弄红了。两步三胯就是指脚手架的连接的一个间距呢，是竖向两层。 你比如说我在这呢设置了一个脚手架的啊，连墙点，就是拉节点，也叫做连墙键，他呢就是说我这按一般呢是按照楼层设置的，每层的相同位置呢，都需要设置。水平 方向呢，我就按照跨来设置。你刚才我刚才说了两步三跨就表示一二三，在这个地方呢， 垂直方向第三个立竿处呢，我在这呢就需要设置一个啊连墙键， 然后水平方向呢，刚才说了是两步一二，在这个地方呢，我需要设置连墙键，同理呢在这个位置呢，也需要设置连墙键，而且呢一般施工呢，都是按照楼层来设置，每层相同的位置呢，连墙键呢也是一样的，这个就是叫做脚手架的啊，两步三跨， 你，同理呢，三步三跨呢，怎么个设置方法呢？也是一样道理，就是说呢，在步上呢再提高一层，这个呢也很好理解，在这呢就不细说了。
1130砼韵教育咨询
00:17
01:00查看AI文稿AI文稿百分之八十的脚手架湿度都和连强剑有关系，你还不重视吗？连强剑的标准做法，记住以下关键，六点就够了！一、连强剑应可承受拉力和压力。 二、应水平设置且靠近主节点三百毫米以内。三、开口型架体两端需设置连墙键，垂直间距不大于层高且不大于四米 四，数量和间距应符合方案要求，最大不超过三不三跨。五、手部架体无法设置连墙键时，需设置通常的抛撑倾角为四十五到六十度。 六、架体在连墙键之上的悬臂长度不超过两个铺距。现场连墙键做成这样，你能看出哪些问题？ 分享施工干货，帮你应对各种工况！
134土木大圣
01:51
00:57查看AI文稿AI文稿今天我跟大家分享一下如何正确设置脚手架连墙键啊，根据咱们这个呃脚手架安全技术规范要求哈，这个设置连墙键有几个要求，那么第一个呢就是咱们这个连墙键的间距， 一般是采用两步三跨这一个间距哈，那么第二个呢就是咱们这个开口型的脚手架在两端必须要设置这个连墙键， 那么他的这个层高呢是不允许大于四米。第三条就是对咱们高度在二十四米以上的双排脚手架 必须采用这个刚性连接，与建筑物形成这种可靠的连接。那么大家可以看一下，我们这个项目就采取了一个刚性连接，那么在这里呢要提醒大家的就是 咱们这个扣件哈，这个防滑端距离咱们这个钢管的这个顶端是必须要大于十公分，大家可以看一下，这样子才是一个有效的这个刚性连接。
1143四川飞红工程管理咨询有限公司
00:41
00:57查看AI文稿AI文稿连强键应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施。固定脚手架应采用刚性连强键与建筑结构可靠连接。 连强杆成水平设置或向脚手架一端下斜连接。架体搭设置有连强键的主节点时，应及时进行设置，其安装位置已靠近主节点，偏离距离不大于三百毫米。连强键设置的位置数量应按专项施工方案确定，最大间距不应大于三步三跨， 覆盖面积不应大于四十平方米。开口型脚手架两端必须设置连墙键，垂直间距不应大于建筑物层高且不应大于四米。 连墙键应优先采用菱形布置或方形、矩形布置。脚手架与电梯进出口时，架体应断开设置，在断开处的两侧立竿处分设一道连墙键，并进行加密处理。
456筑匠教育
