斯维尔学习版能不能打开看模型
粉丝2513获赞4704
相关视频
01:25查看AI文稿AI文稿软件最上方为标题栏，显示软件名称，即当前打开的文件名称。 往下是菜单栏，有文件建模辅助、算量辅助、图量对比等选项，选项中都有对应的功能可以使用。再往下是软件的工具栏， 有软件中常用的一些功能，比如算量设置、钢筋设置、 茶粮茶精、三维着色、钢筋布置、计算汇总等常用的功能。 软件左侧为构件栏，有 c、 a、 d 识别功能，识别构件下方还有各项构件，可以设置 编号规格进行手动布置。构建栏右侧有一些常用的 c、 a、 d 功能，比如移动镜像、旋转偏移等功能。软件中部最大的区域为绘图区，识别及布置的构建模型都在绘图区中显示。 在绘图区下方是命令栏，命令栏中会显示当前使用功能的说明或指引， 也可以在命令栏中输入命令。软件中命令和 c、 a、 d 命令基本是通用的。
17斯维尔科技

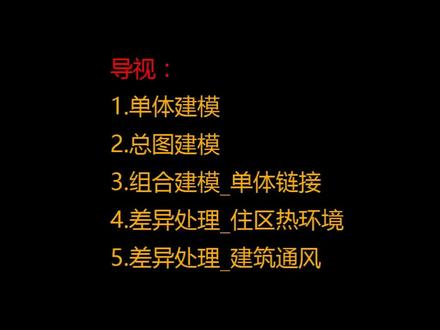

05:12查看AI文稿AI文稿好，您正在观看的是斯威尔绿色建筑系列软件关于模型创建部分的系列教学视频， 在正式为您讲解建模的基本操作步骤之前呢，我想先向您介绍一下斯威尔绿色建筑系列软件当中关于模型的一些基本分类情况，以及我们这个教学视频他的一个基本教学流程。 您现在看到的呢就是思维尔绿色建筑系列软件当中模型的一个分类情况。我们首先要讲解的呢就是叫单体模型， 所谓单体模型呢，就是移动建筑单体，包含有他的详细维护结构的一个模型。这类模型呢通常可以用来计算啊，暖铜符合以及我们做节能设计还有做能耗计算之用。 呃，第二类模型呢，我们叫做总图模型，这类模型呢，它一般是包括有多动单体，但是每一类单体呢，并不一定包含有详细的维护结构信息，它也可以是一个呃具有建筑高度的体块。 这类模型我们通常用来分析呃热导以及我们室外通风，还有做室外噪声的模拟。 将刚才这两种模型进行一个组合呢，我们就可以得到一个标准模型，这个标准模型呢我们也称之为 总图组合模型。组合模型可以进行计算我们的采光分析，日照分析以及我们室内风尚的一个分析。那么接下来呢，我就要为您介绍一下我们系列教学视频的一个基本教学流程。 首先呢，我将为您将为您介绍单体建模的基本规则，操作流程，以及一些特殊的外部图形的一个导入情况，包括天正早期的 t 三版本 怎么来进行导入和建模？还有我们 rabbit 系列软件所创建的模型如何导入到我们 severe 系列软件当中，还有在方案阶段常用的 sketchup 创建的模型如何为我们系列软件所应用？接下来呢，将为您 介绍总图建模的基本规则和操作流程，然后将二者有机的结合呢，就得到了我们组合模型的一个操作流程。 在这之后，我将为您介绍单体链接的一个内容。单体链接呢是我们为了解决像通风模拟当中室外风有多个目标单体的情况进行多次计算的这种不方便的倾斜， 可以在一次模拟当中完成对多个目标单体的模拟和分析。 呃，在最后呢，我们将为您介绍一下这系列软件当中不同功能模块，他们对于模型的一些差异性的要求，以及针对性的处理措施。那么接下来呢，我们就将为您介绍我们的 单体模型它的建模过程。首先呢，我将以建筑施工图绘制过程中最常用的天正格式图档为例，为您讲解单体建筑的一个基本建模操作。我们思维尔绿色系建筑系列软件呢，对于天正格式的支持呢， 是支持到最高到 t 八，也就是说如果咱们用的是天正二零一几的这个格式呢，可以用图形导出，命令导出为 t 五到 t 八格式来进行我们在思维软件当中进行一个建模的操作。这个大家现在看到的呢就是一个天正 t 七的一个图档， 他是一个小区当中单栋住宅，为了演示的一个清晰和方便呢，我就只取了他这个居住建筑的一个标准层为例，来为大家演示一个 建模的过程。拿到这个图之后呢，我们可以先切换到他的筹策图 来看一下它的一个三维信息。天正 t 五以上的格式呢，都是具备三维信息的，我们选中一堵墙体，然后 ctrl 一调出对象特性表 来看一下他的这个墙高呢是三米，在听众软件当中，如果我们不单独设置这个参数呢，默认的这个墙高都是三米，但是我们实际的建筑 往往并不是呃三米的层高，所以呢我们需要在呃 sever 训练当中呢，进行一个呃三维信息的一个调整。那我们切回到平面图， 大家可以看到平面图当中呢，还有很多这个呃平面布置的一些图块，这些图块可能会对我们后面的建模工 形成一定的干扰，所以我们在开始之前呢，先把它用一个命令来全部关闭掉在斯威尔系列软件当中的这些基本命令的操作。
49丹不是单双的单
01:53查看AI文稿AI文稿今天跟大家介绍一下斯维尔闭幕审核中的模型检查功能。点击斯维尔审核菜单下模型检查功能的模型检查按钮， 在弹出的窗口里可对楼层信息、检查构建和检查方式进行选择，根据实际需要选择即可。 楼层信息，这里可以选择模型中需要进行检查的楼层，三个楼层和全部楼层都可以选择，选择时可使用下方的全选、全清、反选来帮助我们快速选择。 检查构件，这里可点击加号展开构件类型，勾选需要检查的构件即可。 检查方式也是一样，根据需要选择相应的检查方式即可。图形检查里有连接检查、模型尺寸构建检查和其他项目 做法，检查里有挂机检查。选择好对应的楼层构件和检查方式后，点击检查按钮即可。对需要检查的楼层和构件进行检查。 检查完成后会弹出检查窗口，通过滚动条下拉可看到哪些构建存在一次错误。 每个构建更详细的信息可通过查看跳转到该构建的属性查询，对相应的属性信息进行检查和修改。 我们关闭属性查询，返回到模型检查窗口，右上角有一个导出按钮，可将模型检查报告导出成以下表格，保存入境自定义即可。 表格信息和模型检查窗口检查信息一致，同时支持编辑 修改。今天的介绍就到这里，更多信息可扫描下方二维码进行咨询，谢谢大家！
20:08
03:01查看AI文稿AI文稿目前造价建模软件国内有两个大的派别，一个是四维尔，一个是广联达。相对来说，广联达占领了大部分市场，但在局部市场上，比如深圳地区基本都用思维尔软件。 两款软件对比来看，相对来说思维而软件更强大，更灵活一些，是资深造价人员的首选。但广联达驰的学习门槛更低，且不依赖于 cad 或 ready 平台， 对初级造价人员更有好些。价格方面来说，广联达的价格较高，且无法使用学习版。反正两款软件都各有所长，各有各自的粉丝群体， 下面就来谈下两者模型的转换问题，在实际工作中结算对账很有帮助。今天先说说如何从思维而模型转换到广联达。 整体思路跟上次的结构模型转换曲一样，都是通过 bim 这个万能格式模型承载气来进行中间中转。本文目录一、 打开思维儿 b i m 三维算料二零二二 fus 系为底单机板打开文件模型交互导出思维儿 b i m 交互文件二、 打开四维儿 b i m 三维算量二零二二 for rabbit 单机版导入刚才导出的阿萨西文件，导入过程有点慢， 需要一点点的耐心，但转换后基本上百分之一百的构建正确。转换三、 详见文末左下角阅读原文注意，必须登录广联达账号后才可使用，全选后转化楼层， 最后导出到非交换文件即可。四是导入非交换文件 金件工程选择清单规则及定额规则左上角图标导入导入非文件最后的成品效果。四、转换后的初步对比经验证门窗洞、样板柱、基础楼、 栏杆等构建正常转换，由少部分斜梁在广联达中变成了平梁，还有坡道变成了平坡，需要调整。钢筋为广联达中的默认钢筋 需要调整。通过这种方式在已有思维而模型的基础上完成，最终模型大约相较直接，新建模型节约百分之五十的时间。本文所除负的案例下载见文章右上角。
132Xycost
00:33查看AI文稿AI文稿在斯维尔官网的软件下载处，可以选择多个不同版本的三维算量软件。以二零二三版为例，三维算量二零二三 for c a d。 支持 windows 七八十的六十四位操作系统， cad 平台则是二零一一，二零一二，二零一八版六十四位奥头 cad 推荐二零一八版的六十四位 cad 除了支持在 auto c a d。 平台上使用以外，还支持国产自主的 c a d。 平台。中望 c a d。
38斯维尔科技
04:44查看AI文稿AI文稿就是招标控制价，明白不啊？这两种东西啊？那么先来看一下我们软件上这个新建向导，打开软件就这样的一个界面，对不对？这里面有一个新建单位，工程后面是新建项目，导入算量文件，导入电子标书，打开文件， 先从后面开始说，打开文件好理解，就是之前你有计价文件，你可以直接打开进行修改，对不对？ 后面导入电子标书，那就看看。呃，如果你是投标针，对于投标来说，你可以导入一个电子标书，对吧？进行批量的 处理啊。后面这个再往前一个是导入算量文件，那就说明我们的思维尔也是有算量的，但是我们现在只是用到了计价这部分，明白吗？啊？思维尔也有算量软件啊，如果 我们后面会学广联达计价，那么广联达计价里面也可以导入广联达的算量文件，明白不？到时候我们来教大家操作一下啊。再往前面是新建项目，新建单位，来嘛，同志们，这两个谁比较大？ 建设项目大，对不对？我们之前说过一个项目再往下是什么来着？单位，然后再往下呢？单项，然后是分部分项，我说法了，单项 先是建设项目，然后是单项，后面是单位啊，单项和单位，那么单位其实针对的就是我们土建工程、安装工程、消防工程、给排水这些一个个的相关专业，叫做单位工程，对不对 啊？所以我们作为主体啊，一般都是由我们主导去新建一个项目啊，因为主体的占比比较大，对不对啊？那么我们点击新建建设项目，点开他新建建设项目之后，这里的名称就直接写呗， 我们的图纸叫什么，塑料软件叫什么，这就叫什么啊。啊，你还可以写一下，大概的就是招标阶段啊。嗯， 下面项目编号随便写吧。嗯， 后面有一个项目类型是招标书，招标控制价，还是投标书和竣工结算。那么我们点则招标控制价啊，点招标控制价阶段。嗯， 下面地区标准是不是深圳，看看除了深圳还有没有其他的。没有了啊，没有其他，那就是深圳默认的。 后面这里面项目模板也是一样的啊，深圳招投标建设项目直接选他就行了，如果你有其他的模板，你点这个小三角也可以在你的电脑库里面去找啊，去找相应的模板。 嗯，后面我们这里面有一个就是零一和零二，这里是可以选的，对不对啊？零一和零二就选择零一默认就 ok 了啊。点击确定他再一个弹框就是另存为的弹 框存在桌面上。嗯，我的软件已经被破坏了，被损坏了，刚才拿的。放这里吧， 随便放哪都行啊，最好是跟你的算量了，是吧？玩家就是算在放在并列的关系啊，放在并列的关系。嗯， 那么这个时候呢，我们就有了一个大的项目，对不对？大的项目往下。应该刚才说了，需要新建一个单项工程，对不对？点一下右键，看看有没有新建单项工程。 这里呢？新增单项工程，对不对？选他啊，那你这单项工程叫什么名称呢？其实还是业主办公室，之前我们说过，假如说你的 介绍项目去学校，那么你的单项工程就可能是教学楼、宿舍、图书馆这些，是不是因为我们这两个都是一栋楼，所以就没办法再细分了啊？就是我们的业主办公室，那么点开之后再往下要建什么 单位，对不对啊？选择单位工程单位工程弹簧有三个，第一个新建，第二个添加，第三个新建并添加啊，那么其实第三个跟我们第一个是差。
