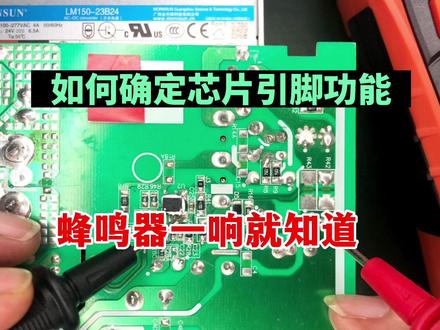

芯片的型号看不清怎么办？这似乎是个难题，今天我就给大家实际演练一下如何确认芯片各个引角的功能。相信你看完这个视频你就会发现，看似复杂的问题其实并没有那么难， 正好我手上的这款金信阳的开关电源，他的管理芯片我也没查到，他不是我们常见的三八四二型号也看不清，我们就通过查找他的外围电路的方式来确定芯片各个引角的功能。 我们生意后来就从最简单的开始，现在找这个芯片的地，那么这个芯片大家看他是八角的第七角，他是没有连接的，我们将外表打到分明的，然后一只表笔接触热地，另外一只表笔在芯片的各个 角上这样滑一下，蜂鸣气响的这个银角，那么就是他的地。 我们再来找一下给芯片提供启动电压的那个引角，前面我们已经讲过了，这两个整流二极管是一个全波整流来到这里，这是根跳线，在经过这个电阻， 我们同样用表笔在芯片的各个引角上划一下，蜂鸣起响的这个引角就是启动电压的那个引角。 我们再来找一下驱动开关管动作的那个引脚，这个引脚是很容易找到的，我们从开关管这里找起，这款清新阳的开关电源使用的是一个莫斯管， 那么我们只需要找到这三个银角，哪一个是漏级，哪一个是圆级，哪一个是山级就可以了。万元表还是达到分明档， 那么他的漏级是和直流电源的正极直接连接的，而他的圆级是和直流电源的负极连接的，那么剩下的这个引角就是墨斯管的山极，找到了墨斯管的山极，我们看他接到哪里， 这里有一个二极管和一个电阻来到这里，然后我们另外一只表笔同样在芯片的各个引角上这样划一下， 蜂鸣器响的这个引脚就是接到了山鸡，那么这个引脚就是芯片的输出桥，他是输出方波控制莫斯管开和关的那个引脚。 我们再来找一下这个芯片的电流取样引角，要想找到这个引角，我们首先要找到取样电阻，那么这两颗并联的就是取样电阻。我们 从这里开始看，大家看铜箔的走向来到这里，这里是一个零欧的电阻，相当于一个跳线，然后经过这一个电阻，我们来看这个电阻来到了哪里，我们同样用蜂鸣的在芯片的各个引角上这样划一下， 大家看第三只引脚分泌细小，那么这就证明这个引脚他就是电流取样的这个引脚， 另外一个电压反馈引脚，我们只需要找到光偶在哪里，然后就可以轻松找到了，其他的引脚都可以通过上述的方法可以确认。 从这款青山羊的开关电源我们可以看到，采用了这种芯片之后，整个电路用到的电子元器件更少了，电路设计也更加简洁了，如果大家想要学习电子电路，也可以找这样一块金山羊的开关电源实际演练一下。

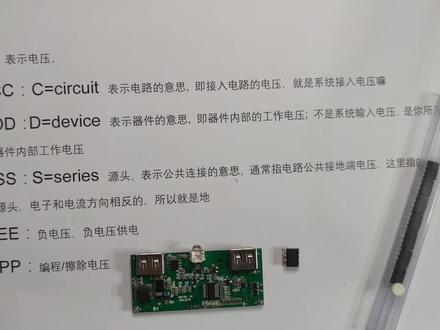

大家好，我是光头气垫，很多出去的朋友啊，在分期电动的时候，或者是他查芯片资料的时候， 对这些字母的这标识 vccvddvss 感到很迷糊，也就是我学了半天的这个电子技术，还是他认识我，我不认识他，所以今天带大家重新认识一下子， 这个希望大家花点时间呢，记一下啊，你记住了，下一次分析电路的时候，对你的帮助是很大的，大家看到他的共同点没有？前面都有一个微字，对吧？微字表示电压，在电路里面表示电压 啊，电压的单位福特也是微，这个大家都知道啊，微表示电压，所以在这里 vccc， 在这里，这个单词表示电路的意思，那么 vcc 的话就表示 接入电路的电压，系统接入电压，如果你一个芯片某一个银甲上边的 vcc 的话，也就是这个芯片，他的供电电压 就是 vccvdd， 也是我们常见的一个标识。第一表示器件的意思，对吧？那么 vdd 前面加了一个 v 也是电压，也就是器件内部的工作电压，他不是系统输入电压， 也就是四年所用的元气件内部的工作电压，大家记住工作电压就可以了，这个是供电电压，这个是工作电压，两个是不一样的啊， 打个比方，我这个芯片，我这个是一个三八四二，我接在电脑板上面，这个电脑板输入的电压 四十二伏，而这个芯片他的工作电压是九伏，我这是打个比方，那么 vcc 就是十二伏，那么它的 vdd 就是九伏，懂了没有？ vsss 是这个英文单词，源头表示公共连接的意思啊，电子的源头，电子它的方向和电流方向是相反的，所以 这个就表示是 d vss。 公共 d v e 就是负电压，负电压供电， 而有一些芯片，而有一些电路他需要负电压供电，那么这个接头这个表示就是 v e evpp 表示偏沉，然后插除电压。这个现在我们用的比较适合电路板当中 啊，这里有个芯片，这个芯片它是可读写的，通过高低频或者低低频把里面的这个程序擦掉，就是这个电压。 vpp 插除电压。 另外还有一些特殊情况和大家讲一下子，就是有些芯片啊，他既有 add 也有 vcc， 如果同时有这两种银角的这个芯片呢，证明它里面有电压转换电路。另外还有着特殊情况，就是在那个厂商用管电路当中， v d d 表示场上一管的漏级， v s s 表示原级，就是这两个 v d d 和 v s s 呢， 表示这个 c 猫屎，或者这场上一个银角不代表电压这方面，我们拿我们最熟悉的这个芯片和大家看一下子呢， 这是 uc 三八四号，他各个演讲，我们来看一下他字母啊，这里七下 vcc， vcc 表示系统的供电电压，对吧？三八三的供电电压是多少 大家应该知道吧？ vcc 七角，然后这个是八角， v r e f 是基准的意思， 大家都知道 uc 三八三，它的第八角输出是一个五伏的基准，四角 r t c t 电阻，电容 r 是电阻， c 是电容， t 表示时间，也是定时电容和定时电阻。 接入了这个角，五角是 d 是吧？第六角 o u t p u t 输出三角，三角的电流取向反馈端 s 一呢？是一，有些会标一个书写 c s， 这是 一个电流许愿反馈，是吧？这里接一个电流许愿电阻，对吧？在这个地方呢，电流许愿反馈，然后第一讲是用 p， 这是补偿，补偿缴 vfb 反馈， 从这一口下来，同一个店主连接官网是吧？官网通过这边反馈给他，所以这些常见的这个书写字母啊，大家应该记一下子， 这下子，下次你遇到这些东西，你查资料的时候，你看一眼就知道这是怎么回事，然后你在分期电路的时候就很方便了， 大家可以把这个图截下来，然后慢慢去呼吸消化，一下子，记一下子啊。好嘞，今天就给大家讲到这里，谢谢大家，我们下一期。

在电路中，芯片引角经常会出现 d， c， c， n， c， s， r， s， t， n， p， d， c， l， k， c， t， r， l， s， w， f， b， t， x， r， s， d， d， d， d， s， s， v 和 g， n， d 这些标识刚学的话会感到一头雾水，不知道他们都代表什么含义。 这期视频就为大家讲一下芯片引脚常见英文缩写代表的含义，希望会对大家有帮助。 bcc 一般表示通用芯片的电源引脚，比如一些模拟运放的正电源引脚， bcc 一般接相应的正电源电压。 n 一般表示使能引脚使芯片能够工作，要用的时候就打开按脚，不用的时候就关闭。有些芯片是高使能，有些是低使能，要看规格书才知道。 cs， 一般表示片选银角。芯片的选择通常用于发数据的时候选择哪个芯片接收。例如一根 sbi 总线可以挂在多个设备， ddr 总线上也会挂在多颗 ddr 内存芯片，此时就需要 cs 来控制把数据发给哪个设备。 rst 一般表示重启银角， 有些时候简称为二，或者全称 liset， 也有些时候标注 rstn， 表示 reset 信号，是拉低声效， 一般表示中断引脚中断的意思就是你正睡觉的时候，有人把你摇醒了。 pd， 一般表示断电引脚 断电不一定非要把芯片的外部供电给断掉，如果芯片自带 pd 角，直接拉一下 pd 角也相当于断电了。 clk， 一般表示时钟引角时中线容易干扰别人，也容易被别 别人干扰。魅傲的时候需要保护好。对于数字传输总线的时钟，一般都标称为 x x x x c l k。 如， s b， i， c， l k c o c l k i r s m c l k mainclub 对于系统时钟往往会用标注频率， 如 size， 二十六 m， 三十二 k 等。标了数字而不标 clk 三个字也是无所谓的，因为只有时钟才会这么标。 c t r l 一般表示控制引脚，写 control 太长了，所以都简写为 c t r l 或者有时候用 c m d 表示。 s w 一般表示开关引脚、 信号线开关、按键开关等都可以用 sw。 f b 一般表示反馈引脚。升压、降压电路上都会有反馈信号，意义和 reference 是类似的。芯片根据 外部采集来的电压高低动态调整输出，外部电压偏低了就加大输出，外部电压偏高了就减小输出。 tx 二次一般表示发送和接收。银角这个概念用在串口上是最多的，一根线负责发送，一根线负责接收。 这里要特别注意，一台设备的发送对应另一台设备就是接收 t x， 要接到 r x 上去，如果 t x 接 t x， 两个都发送，就收不到数据了。 vdd 一般表示数字芯片的电源影角。如果在 vdd 上加上 a， 则表示该芯片内部模拟部分的电源影角。 如果加上 d， 则表示该芯片内部数字部分的电源引脚。 vdd 一般接相应的正电源电压。 vss 一般表示数字芯片电源的参考零电瓶引脚。在芯片中一般 与 bdd 成对，出现一般接电源的 gnd。 b 一般表示芯片电源的参考零电瓶影角或模拟芯片的负电源影角。在芯片中一般与 dcc 成对，出现一般接电源的 gnd 或者负电源电压。 gnd 表示芯片电源的参考零电瓶影角，一般接电源的 gnd。

好多朋友拿到芯片以后，不知道银角该如何排列顺序，其实很简单，一般情况下，芯片有缺口的一端或者左侧有圆圈的一端应该朝上， 然后逆时针数引角的个数，就是引角的排列顺序。我们拿 tda 二八二二芯片举例，图纸上的一角同时对应了芯片上的一角，以此类推。图纸上的六角同时对应了芯片的六角，图纸上的八角同时对应了芯片的八角，是不是非常简单？

然后我们最后看一下，最后看一下，最后看一下芯片啊，芯片。我们都知道芯片当中有很多个银角，很多个银角， 当然每个银角的定义他都是有所不同的啊，有所不同的。那么我们要怎么去区分每个芯片的银角定义？首先我们要学会呃会数芯片的银角，哪个是一号角，哪个是二号角啊，哪个是最末位的那个角。 那么下下面呢，我们简单的介绍一下啊。简单的介绍一下芯片如何去数他的银角啊，就跟刚才一样，以第一个为例啊，以第一个为例， 这个是什么啊？就刚才跟我们我们讲过的什么元器件有点像啊，对，没错，就是七八零五， 七八零五这个元器件怎么样去数他的银角，你把这个七八零五这个元器件啊，正对着我们，正对着我们人啊，就你能看到七八零五那个数字的时候，正对着我们，从左到右啊，从左到右分别是一号角，二号角和三号角啊， 这个是这种的芯片啊，这种芯片。那么下面我们讲一下这种的比较特殊的就是两边两边有银角的啊，两边都有银角的，这种芯片应该怎么去数啊？怎么去数？ 我们看一下这个芯片啊，这个芯片他是这样子的一个形状对吧，在他形状的这个这个外围的这个形状，你仔细看，他会有一个呃，比较特殊的地方啊，就是这个地方啊，这个地方他为什么 凹进去呢？就是为了你数引脚方便而用的啊，这个地方他凹进去的时候怎么数呢？就从这个凹进去的左边啊，左边开始数啊，这块啊，这块，这块就是他的一个一号角啊，然后逆时针去数他的引脚啊。什么叫逆时针啊？ 我们这边简单的画一下啊，逆时针是什么意思呢？就是哎，这样子啊， 啊，这样子去数他的引脚什么意思呢？就是说这个是一号脚啊，二号脚、 三号角，依次类推到八号角，然后过来到这边啊，九号角到十六号角啊，而不是这样子啊，是一二三四五六七八八九到十六啊，这样子去数。这个称称之为逆时针啊。逆时针逆时 真的去数引脚的方式啊，引脚的方式。那这个是两边啊，两边有引脚的，那四边有引脚的，怎么去数呢？我们看一下啊，我们看一下四边有引脚的啊，四边有引脚的。 比如这个为例啊，这个为例你们也仔细看一下，我上面也有画出来，他在芯片的一个角落啊，会有一个圆点啊，会有个圆点，大家先看到这个圆点，找到这个圆点之后呢， 圆点的旁边啊，等银角就是一号角啊，一号角这里是一号角，一到十一十二，再到二十二，二十三，再到三十三，三十三，三十四，再到四十四啊。同样是这个什么的方法，对 逆时针啊，逆时针的方法啊，去数啊，逆时针的方法去数。那这个呢，就是你对每个引脚的定义啊，对每个引脚定义一定要去呃了解它到底哪个是一号脚，哪个是二号脚啊，哪个是三号脚这种 啊，这种形式。那么我们下面来做简单的做几个习题啊，做几个习题来巩固一下。这个引脚该怎么去数啊，该怎么去数？ 我们来简单的看一下上面这四个习题啊，四个习题引导方式是如何去数的啊？如何去数的？我们首先看 一下，看一下第一个，第一个刚才讲过了，这个地方有个缺口对吧？有个缺口，缺口上哪边是一，这边是一还是这边是一？ 哎，有的人说这边是一，有的人说这边是一，那到底哪边是一呢？啊？我们这边算一下啊，算一下假设这边是一的话，刚才讲过是一个什么手法？逆时针的手法对吧？这边一， 二就在这边了，二就在这边三四啊，这样去数，这样去数，是不是非常的不合理啊？非常不合理，你把一跟二都给分开了对不对？那这样的方式就是不合理的， 不合理的。那我们怎样才合理呢？这个地方是缺口，那肯定是这个地方是一。逆时针怎么数？逆时针怎么数？逆时针这里是一， 那不得这样子对不对？一二三四一和二不是再同一遍了对吧？然后五六七八。好，这是一种啊，这是一种。然后我们再看一下这个这个 这个的话。哎，你发现他这个没？没缺口了啊，没缺口了，刚才讲过找圆点啊，这个地方有一个圆点啊，有个圆点圆点，那怎么怎么去数呢？ 这个地方有个圆点，怎么去数呢？圆点的旁边啊，是个一二三四二五六七八也同样是逆时针的方法去数啊，逆时针的方法去数 啊，这个时候一定要记着啊，逆时针的方法去数啊，然后一在这边和这边的话，自己去分清楚啊，在哪一边啊。 再比如这个，哎，他又没有什么缺口，又没有缺口，哎，又也没有圆点，那怎么办呢？这个时候你会发现这个芯片上面啊，芯片上面他有个什么啊， 有一个黑条，有个黑条跟其他颜色不一样的。那这个时候呢，你就你就要你就要注意了啊，注意了，黑条的这端啊，一 同样是黑条的左端啊，这样子看啊，黑条左端是一二三四五六七八啊，这样去数芯片，这样去数芯片。还有一种呢，是上面圆点也没有，黑条也没有，缺口也没有，怎么去数啊。 看一下这个芯片，我们以三八四二 b 为例啊，三八四二 b 为例，它这个当你这个三八 四二 b 这个数字正对着我们的时候，就是我们这样看啊，我们这样看哎，三八四二 b 数字正对着我们去数他的这边左下角一二三四 五六七八都是同一个原理啊，逆时针啊，逆时针，逆时针啊，逆时针的一个数，引脚的方式啊，数引脚的方式。 那这个就是我们啊，要熟悉啊，要熟悉芯片上面的缺口，以及芯片上面的银角啊，该如何去 去对应的去数啊。那我们看一下，看一下实物啊，看一下实物，看一下实物。实物上面呢，电控当中 当然也有很多的芯片啊，很多芯片。我们简单的介绍一下这个，这个芯片啊，看一下啊，以单片机这个芯片为例啊，看一下这是一个什么？一个单片机啊，单片机， 单面机呢，他这块呢，找圆点找哪个？对，找这个看清楚了没有，这个地方有个圆点。有人会说哎，这两个地方也有哦， 这两个地方明显不是啊，明显不是啊，所以你看一下这个地方啊，有个圆点啊，有个圆点他是独一无二的啊，独一无二的，所以他引脚的数的方法怎么数啊？这个圆点对出来，左下角这一块， 一、二三四五依次类推，这样子去数啊，这样子去数，这样这边数完再数这边，再数这边，再数这边啊。这个就是这个 单面机的银角啊，银角标号，银角标号。当然有人又会问啊，这个板子上面啊，这个板子上面，他是不是也有一号银角的标识啊，一号银角的标识有的啊，也有的，大家仔细看一下，仔细看一下 这个地方啊，他是不是有一个啊，有一个一的标识，对吧，可能不是特别明显啊，有个一的标识，标明 这个银角应该是焊的一号角，所以这个芯片焊的是没有问题的啊，没有问题的。那这个就是这个芯片啊，该如何跟他的银角一一对应啊，一一对应啊。 那么我们这节课呢，主要讲了一下，主要讲了以下几个几点啊，主要讲了电 容啊，电杆二极管，以及芯片啊，以及芯片的银角，还有逻辑芯片啊，这些怎么去，怎么去区分，怎么去应用啊，怎么去应用。 那课下呢，希望同学们呢，自己再去回顾一下，去把这节课的内容稍微巩固一下。因为这节课的内容呢，普遍来说啊，稍微有点复杂啊，稍微有点复杂，所以大家课后一定要去巩固一下啊。那么这节课呢，我们先讲到这里啊，谢谢大家。

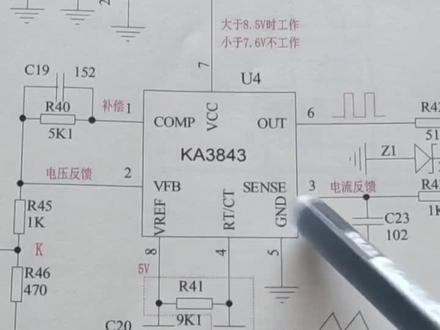

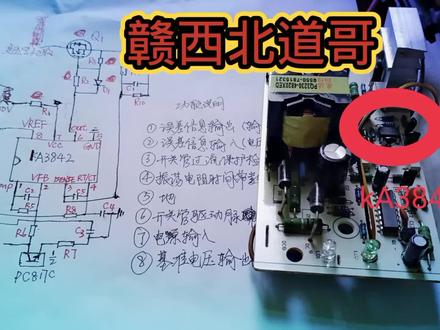

哈喽，大家好，我是大哥。很多网友对电芯芯片三八四二勾过眼角的功能还不是很清楚，这次我们做一期视频来详细的讲一下，你像这里有一款充电器，他这个 上面就是一个 k 三八十二的啊，给你们看一下，看得清吗？ k a 三八四二 a， 他是开关电影上那个黑心原计件。 我们来看一下这个这个 k 三八四的电流头，我画出来的，呃，就是开关电源的一个芯片三八四，然后外置的一些电热头，首先这个开三 三八四，我们正对着看，这边有一个绊脚，然后下面就是底角，然后一二三四，再从这边过去 五六七八八个影角。首先第一角是内部乌沙放大器的输出端，第二角他是内部乌沙放大器的反向输入端，在这个一角跟二角之间，他接着一个电容，一个电阻，就接到一个二 c 电路， 形成了运上发动机的副反配，就得输出有一定的限制的二角，这个二角外界的还有关偶进行调压的作用，将开关电源输出电压直接或者间接的处压后加置到这个二角， 与内部误差发动机同向多，这个有二点五的福的记准电压比较，然后输出那个误差信号，改变这个这个六角这个 pwm 封锁器的工程状态，工作状态，从而控制调制脉冲宽度，调整输出电压的大小。这个第三角就是开放感过滤保护检测，检测多备 检测的开关款风车电流进这个这个这个二四，这个零零三三二五的，呃全电阻转换成那个电压，其实 留过这个开网的电流，也就是留过这个阿四这两个电阻的电流在中， 先除除一点，然后这里二十之间有电压，然后这一点电压跟那个输入到三角，然后进行除压，当这个输入电压达到一伏时，这个一伏是内部设置好的，呃限制电压，当这个电压大于一伏时，内部电流检测比较轻，输出 过流控制信号，使 twm 锁神器置位封锁六角，调至脉冲输出，使这个开网管停止工作，实现过滤保护。那么第四条就是内部蒸蛋器 与这个电容 c 四还有这个电阻 r 八形成了一个锯磁波产生震荡，这个电电阻 r 八与这个电容 c 四是一个电池软件， 会改变锯齿波的增长频率，因为这个二八这个电阻的大小可以影响到这个测试充电时间的长度，同样这个测试电容 大小也可以改变本身充电时间的长度。在于这个这个视角内部增长器配合就会形成一个一定频率的正直聚色波。那么第五角接地我们都不用讲了。第六角就是开关管驱动脉冲输出多，他输出 一个发拨信号，然后一个发拨信号来控制看管的导通与截止。第七条是这个电源输入装，也就是供电角，根据芯片的不同，呃，启动电压也都不一样，你比 三八四二三八四三三八四五他启动电压都不一样，自己可以到网上去查一下这个 k 三八四二的芯片，他启动电压不能低于十六伏，也就是说当这个单独给 这个芯片家电启动时候，这个最小的电压不能低于四里伏才能启动的了，这个芯片 如果是小于十六伏的话，启动芯片是启动不了，启动后如熟悉供电电压的有十伏时，芯片又会自动关闭这个六角，他调至脉冲输出， 实现天涯保护，也就是说说顺便这个给个十六伏他起头伏，我们这时可以把十六伏，这个电压 可以调制十伏以上十，比如十二伏是三伏，他芯片还是会正常工作的，因为这个电源这个输输入中，他内部接一个三十六伏的稳压管，防止电源启动瞬间输出的电压过高而损坏。这个芯片 内部接了一个稳压管，三六三四六伏的这个第八角，他是一个基准的电压输出，他输出一个五伏的参考电压，这个五伏供芯片他正当电流使用啊，这个正当电流使用，而且还供给这个内部无插发烫器 的七准电压。我们这个判断芯片的好坏是首先要要给他一个十六伏的电压的话，这个第八角他肯定会出示一个五伏电压，如果没有五伏的话， 这个芯片肯定是损坏的掉损坏了啊，这个芯片开关啊，开上八十二的，每个银角的电电压值比一角，二角，呃，我都写下来了，根据这个可以 可以判断他这个芯片有没有在一个正常的工作状态，比一角误差信息输出，他就是输出补偿的，他这个电压肯定要在二点四伏左右，如果在多 的情况下，我们怎样去测两人芯片的好坏呢？首先这个五角，我们看这个五角是接地的，如果用外表封面打车，五角有六角的话， 如果有响声，有风鸣声，就说明这个五角和六角他已经击穿了，因为芯片这个各个银角他里面都是不通的，如果拆的是通的，说明已经躲漏了击穿了，但是也要考虑一下这个这个这个芯片这个外围电路， 他因为这个心变，他这个勾个引脚他是没有相通的。如果是车的是通的话，说明这个已经短短几长了，但是也要考虑一下这个外围电路 啊。如果说这个三角和五角是相同的话，你要看下这个 c 这个电容有没有这个击穿，如果是 c 击穿的话，他这个三角直接跟这个地也是相连了，那五角本身就接地的，那这个就说明 这个第三银角和这个五角啊已经都有机刷了。如果是 c 这个电容是好的，他没有 没有两刀没有被击穿，那说明这是个 k， 这个芯片内部他本身就击穿了这个三角和五角他就击穿了的。如果还有看一下这个五角和这个四角，他这个四角经过这个四十四电容他已经接地的， 如果这个射射电容他如果击穿的话，他也会造成这个四角跟五角相通了。如果这个是射射电容没有被击穿的话，就说明这个沙发射这个芯片他内部击穿了 剩下的所有一角，比如说一二三四五六，他七八得八，跟这个底七角都不能是同的，因为七角他是供电多，他不可能是 这个供电给每个银角，各个银角他只能供给供给这个七七角，所以说这七角与其他银角是不可能是通相通的。 好的，这期视频就讲到这里，有喜欢的帮忙点赞、转发和关注，谢谢大家！

电源芯片银角定义有哪些？今天给大家整理了六十个常见的电源芯片银角定义。

我们学习一下芯片的常见银角有哪些？怎么识别银角呢？银角又叫管角，英文叫 pin， 就是从集成电路内部电路引出与外围电路的接线，所有的银角就构成了这块芯片的接口。 引线末端的一段通过软铅焊，使这一段与硬纸板上的焊盘共同形成焊点。芯片的常见银角有哪些？一般芯片有很多银角，常见的可以归结为这几类， 一、电源音角， bcc 和 vss， 这是给芯片提供电源的。二、复位音角， yst， 现在芯片内部都有复位电路。三、 时钟银角， osc， 给芯片提供时钟信号。四、输入输出银角，提供输入输出、信号传输、存储、控制性 的。五、特殊功能银角，提供驱动的史能、艾娜等等。以 intel 经典的一款八零八六 cpu 卫力可以看出，图中有很多电源影脚和电影角，其他的比瑞爱里、输入输出影脚、复位率、赛停胶等。 再来看一款简单的七四幺运算放大器芯片。银角定义包含输入输出银角、电源银角、特殊功能银角。还有一个银角是空置的。怎么识别银角？ 一、圆形封装的，如图中了从识别标记起为第一个影角逆时针编号。二、有倒角的芯片缺口朝左上，如图，逼 左边第一个银角，十一号银角依次编号。三、有散热版的芯片回坑朝上，如图， c 左边第一个银角，十一号银角依次编号。 四、扁平型封装的集成电路多为双列型，这种集成电路为了识别管角，一般在端面一侧有一个类似银角的小金属片，或者在封装表面上有一色标或凹口作为标记，如徒弟标记起为第一个银角逆时针编号。五 五有凹口的芯片，凹口朝右，如图 e 右上为第一个影角逆时针编号。六有横条半圆形凹口的，如图 f 右上为第一个影角逆时针编号。 给老铁搞点福利！点击左下角新人专享，免费拿，还包邮！种类多多芯片的基础知识，老铁您学会了吗？

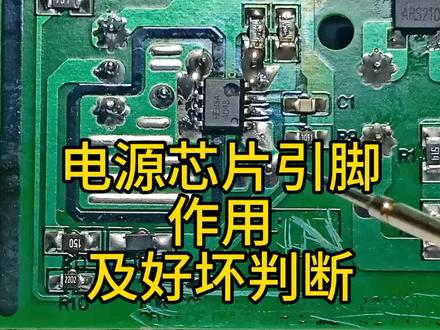

这个标注为又一的是一个八角的电源芯片，它的型号是 heh 八 a， 这边有带一个圆点的角是他的一角，他的一角是一个启动供电角，二角接地， 三角是反馈，四角外接电流取样电阻，五六七八角是通过开关变压器接三百伏供电。在这里我们可以清楚的看到这个电源芯片上已经被 炸开了一个大大的缺口，四角的外围电流取样电阻也被炸裂了，在电路板上还有明显换电的痕迹，说明这台电视电源板的故障原因就是雷击损坏造成的。

记录生活，滋养知识。大家好，我是大飞，咱们今天来修一个爱马电动车的充电器，好了，咱们下面一起来看一下。好，我们现在来看一下这个充电器啊，这个充电器是一个爱马电动车四十八伏十二安式的充电器。 呃，这个充电器是什么问题呢？据网友说，呃，通电输出电压低，但是我在这边通电视的话没有输出电压，输出电压是零服，指示灯也不亮。 那么经过检查呢，也是发现了问题啊。呃，其他的元气节啊，前集的基本上就是没坏。 嗯，但是他这一个芯片坏了，他这个芯片采用的是这种直插封装的一个电压管理芯片，他内部集成有开关管啊，一共是 有七个银角，但是六角是空角啊，严格来说他是一个六角芯片啊， 他的芯片型号是一个，呃， spy 幺八零 a。 那么这个芯片的资料咱们在网上是查不到的啊，查不到资料， 但是根据他的银角所接的这些电路，我们可以查到啊，可以推断出他这个芯片是干什么用的 啊。呃，大家看一下啊，这一个银角就是芯片的一角，那么一角同着过来啊。呃，这里接了一个三百三十欧的电阻，然后过去在这接了一个二极管，那么二极管的这一头是接的这个变压器的一个 线圈，那么从这一点可以分析，他就是辅助线圈经过二极管整流，然后到了这经过这个三百三十欧的电阻限流，然后这里有个电容啊，就是这这个小电容绿波 送的这个芯片的一角，那么从这可以推断出这个芯片的一角是供电，对不对？呃，还有一点呢，就是说他从三百伏的正极出发，然后这是三百伏的正极， 这里经过两个电阻，这两个电阻都是五百六十 k 的啊。呃，这两个电阻串联之后，他是 到这接在这个芯片的一角，那么这两个电阻就是启动电阻啊，这是他的芯片的一角的功能。然后我们看一下芯片 二角，二角是这一个银角啊，芯片的二角，他从这一条细的同胞过来接的这个光藕的四角，那么光藕的三角是接地的，那么由此可判断他这一个芯片的二角就是稳压反馈的一个银角。 然后我们看一下三角啊，三角从这过来啊，他接了几个小组织的电组，而且这几个小组织的电组是 并联的啊，是四个零点七五欧姆的一个电阻，接了这四个电阻之后回到 大电容的负极，那么由此可以判断这四个电阻就是电流采样电阻，那么四角就是它内部集成开关管的原集啊。 啊，这是三角啊，这是三角，那么我们看一下四角啊，四角他是 接了一个电阻啊，这是一个四十七 k 的电阻，然后从这过来接一个零欧的电阻，然后到地，那么就是，那么也就是说四角啊，他对地接了一个四十七 k 的电阻，那么这一点我们 可以确定为他是定时银角啊，定时银角五角呢？他是直接连接的大电容的负极，呃，也就是说他是接地啊， 六角为空角，七角他是连接的这一个开关变压器的主线圈的输出，那么这个主线圈的另一 连接的是大电容的正极啊，就是这个线圈，从这个线圈这头进，从这头出啊，然后连接的七角，那么芯片的七角就是内部集成开关管的漏机啊， 那么这里这一个二极管，然后这里还有一个电容，这有个电阻啊，这个电容这个电阻，然后跟这一个二极管构成他的尖峰吸收回落。那么这个板子的问题啊，现在就是，呃，找到了， 他是什么原因呢？他是这个四角对地短路啊，咱们用这个完全表来测一下啊，刚才说了四角对地有一个四十七 k 的电阻，但是实际来测呢，他四角对地 是直接短路的啊，直接短路的，那么也就是说这个芯片内部击穿啊，造成这个 充电器没有输出，那么这一部分电路啊，我已经把它给画出来了啊，根据他的实际电路画出来一个草图， 呃，上面这是他的银角定义啊，一角是供电，二角是稳压反馈，三角是内部集成开关管的原集接电流采用电阻，四角是定时啊，接一个 四十七 k 电阻到地，五角是接地六角空角，呃，七角呢是内部集成开关管的漏机啊，接的是咱们这个开关变压器主线圈的一个输出，嗯，这是 他这个芯片周围的电路啊，芯片的型号是 spv 幺八零 a 啊，我们看一下一角啊，刚才咱们在板子上大概说了一下，在这草图上再说一下啊，呃，从三百分的正极出发，经过两个， 呃，贴片，电阻是五六零三，五六零三，就是五百六十 k 啊，这两个电阻串联，然后送到一角啊，这两个电阻就是启动电阻，然后呢就是说 从这个变压器的辅助线圈啊出来，经过一个第一这个二极管整流，然后三三幺，这个电阻限流，三三幺就是三百三十欧啊，限流之后 经过这里这个电容滤波啊，夹在芯片的一角，那么这就是他的二次供电电路啊。 再看一下芯片的二角，芯片的二角他是直接接的这个光偶的四角，那么光偶导通，他就会控制这个二角的电压的变化啊， 从而达到稳压的目的啊，那么二脚就是一个稳压反馈的菱角啊，同样二角对地接了一个高频电容啊，滤出高频干扰， 那么再看一下三角啊，三角呢，咱们刚才说了，他是内部集成开关管的原集，他对地接了四个零点七五欧的电阻，并连啊，对地 是电流采样，他对地还接了一个高频电容啊，滤除高频干扰。看一下四角， 四角对地接了一个四七三的电阻，四七三就是四十七 k 啊，然后这里是一个零 o 的电阻，对地五角呢，他是直接接地的啊，六角为空角，不接七角，我们看一下七角接的是哪里，从这上去啊，接的是这个 开关变压器主线圈的输出，那么线圈的另一端接的是三百一十伏的正极啊，三百一十伏从这过来，然后 加载芯片起角，芯片起角是内部集成开关管的漏机，那么看一下这三个原漆键啊，这三个原漆键就是尖峰吸收电路啊， 那么从这个图上可以看一下啊，刚才说了四角对地击穿，那么这个电阻啊，他不可能组织变得没有， 所以说只能说是这个芯片内部啊，他对地击穿啊，呃，等完了把这个芯片买回来，咱们看一下这个充电器能不能修好啊， 那么接着这个充电器也给大家啊，来说一下，遇到这种芯片资料查不到的情况下，我们可以根据他这个电路啊，把这个图画出来，画出来之后我们就能 分析出他每一个研究是干什么用的啊。那么好了，呃，咱们这个充电器啊就给大家分享到这里啊，等芯片回来咱们再维修。 那么通过观看刚才的视频，相信大家在视频中已经看到了，咱们刚才在视频中给大家讲了一下，在遇到这种芯片资料查不到的情况下，我们如何根据他芯片周围的这些电路啊，来分析他每个眼角的功能， 希望对大家有所帮助。好了，咱们今天的视频就给大家分享到这里，大家有什么问题请在评论区留言，喜欢大飞请关注、点赞加转发，拜拜！

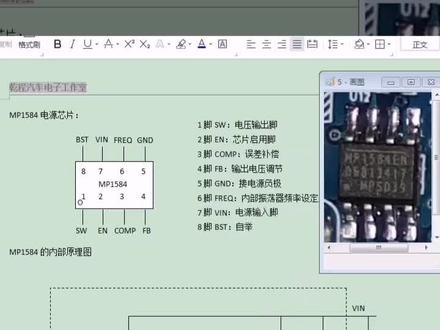

现在我们来看一下这个八角芯片，这个八角芯片在导航里面用的是比较多的，而且他的步骤也会比较多，步骤很多。这个首先我们先看一下他的眼角定义 啊，这个芯片 mb 幺五八四，他的第一角的话是有电压输输角，电压输出的，这个第二角是启动角，第三角是互加补偿， 第四角是输出电压一个吊结，下面这里他会经过这个角去调节这个电压的输出的大小， 然后第五脚是接地，第六脚是等那个内部正 氮气的频率设定调节，第七角就是一个电源输入角十二伏输入，然后第八角这一个角是四局，这里从这里进来到眼睛的内部， 如果这里面有哪地方烧坏了，然后他会经过这个视觉会进行断电，以保护外面的人体键， 这个坏的比较多，还有还有下面有一个是二三零三，这个坏了，这两个型号用的比较多一点，这个你就添加坏了。 你看这个的眼角定律跟上面那个是不一样的，他的第一角的话就是四角，但是他的内部眼里基本上都差不多 啊。第二角是电源输入，看在上面的话，第二角是启动是不是？然后这个是第三角是电源电源输出，第四角是 d， 他的内部原理基本上都是一样， 这两个芯片不能动用，他的眼角定义一样，他才可以动用 坏了，如果说这个呃这个有电压输入，呃启动也正，也有启动，要没有输出的话，基本上就是这个芯片有问题了， 这个坏了直接换了就好了。

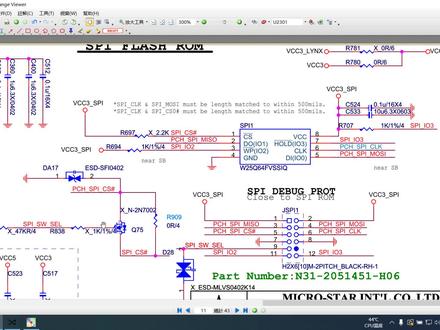

哈喽，大家好啊，有同学问我啊，就是说老师你这个芯片上面这么多银角对吧？我们怎么样去 按照什么样的一个实序去看他？那我今天就给大家讲一讲。那么首先啊，我以这一块主板为例啊，这是一个微型的主板，台式机主板， z 九七 get 五的一个主板为例。 那为了讲的简单清楚明了，那我从一个简单的芯片大家都应该认识的一个芯片讲起，那就是这一个 bus 芯片， 半死芯片的话是整个主板上面的基本输入输出系统，也就是说他这里面存的是一个资料， 如果这个出了问题的话，他会引起各种各样的故障，比方说上列掉列不触发啊，没有 cpu 攻略， 开机慢，风扇狂转等等都有可能是他引起的，这个是由他里面的资料损坏引起。那么我们现在来看一下这个里面他的硬件上面有哪些条件要满足，他才会产生 资料才能够读取。首先啊，我们来通过点位图可以找到这个芯片的位标，那在这个位置 他叫 spi， 那么我们在电路图当中就输入 spi 就可以了。好，那么这个时候就找到了这个芯片，这一个 芯片就是这个图，就是这个芯片的银角定义，他的型号是 w 二五扣六四 f， 这是一个华邦的带子芯片的话，他都是以 二四二五开头的。那么我们看到这个芯片之后呢，首先第一个要关心的是这个半死的供电营养，也就是说要先看他的供电，这个很明显啊，他是由三伏供电， 那么我们用外表在这上面量到他有三个电压，就说明这一个 boss 的攻略是正常的。第二个信号是这个斜保护，大家看一下斜保护，斜 wp 是斜保护的意思，我们这个 boss 里面刚刚讲过， 他里面全都有资料，为了不让病毒或者是恶意的篡改半死里面的这个资料，所以在他这里话会有一个上拉电阻啊，用这个三伏经过一个一 k 的电阻，把它上按为高电频， 也就是说只有当这个信号上面啊打了一个横线，当这个信号为低电瓶的时候，这一个里面的资料才允许被 修改和往里面写资料，那么在实际的工作过程当中，他就应该是一个高电瓶，所以这一个的话一般的情况下面是写不进去的。 那么我们在维修的过程当中就要需要把这个 boss 取下来，然后再进行刷洗，这是他的第二个，然后我们在 来看一下这一个这边的这个厚的，厚的是什么意思？稍微有一点阴郁的人应该都懂啊，厚的是保持维持的意思， 那么这一个的话就要维持这个状态的话，就要这个信号为低电瓶啊，这个信号上面加了一个井号。后面我们再来看一下，这边是一个片选信号，三十片选 片选信号，也就是说我们在开始读取 boss 的时候，首先要认到这个硬件 啊，首先要认到这个硬件，那么这一个的话他只是在读写的，刚开始认到他那一瞬间，他会变成低电瓶 啊，也就是说他是一个波形，然后下面这一个是一个 jd 银角， jd 银角这边的 d o， d o 是什么意思啊？ d 是代表数据， o 是代表 out 输出的意思，这里就是代表数据的输出，这一个 d i 是代表数据的输入， 这边这个 c 二 k 是代表这个总线上面的时钟，那所以说这样的话，我们就是整个一个芯片的工作的一个流程， 我带大家总结一下，如果按照顺序来看，一到八这个是片选信号，这一个 cs 片选信号， do 数据输出， wp 写保护间低接地， d i 数据输入，十二 k 时钟后的保持维持的意思， vcc 共列。 那么我们如果按照他的流程来工作的话，首先第一步要有功力，第二步我们要 有这个写保护，第三步这个要维持，第四步是认到了这个，这个读取到他啊，就是选中他。第五步是在这个上面有一个时周，第六步是数据的输入和输出 啊，第七步是这个要有接地，这就是整个一个芯片的工作流程，他记住他始终是以供电时钟数据这样的一个 流程来进行工作的，对吧？还有一些设置影脚，那么今天的话就给大家讲到这里啊，如果大家有什么芯片不会看的也可以私信我，或者是说在下方留言，我会尽量给大家安排，谢谢大家收看。

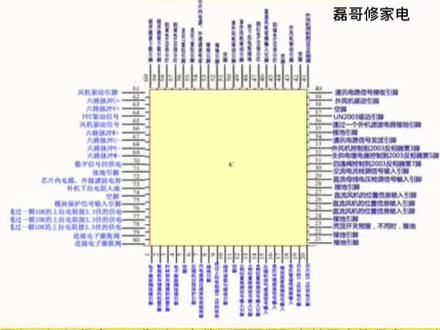

家知道 cpu 是一个大规模的集成电路，内部写入了运行程序，工作时有的还需要调取存储器中的程序。可以说 cpu 是空调控制的核心部件，空调的各类工作检测、保护、检测 以及空调的各种功能操作及实现都是靠 cpu 来控制相关的电路来完成的。另外，室外机 cpu 工作时还要与室内机的 cpu 交换信息，并结合温度、电压、电流等输入部分的信号，处理后输出六路信号驱动模块控制压缩机运行， 同时还会输出信号给反向驱动器，让驱动器驱动各路继电器对室外风机和四通阀线圈进行控制。正因为 cpu 的功能如此强大，所以 cpu 最终成为了主板上体积最大，银角最多的元器件。这里说 明一下，现在主板 cpu 的银角功能都是空调器厂家结合软件来确定的，也就是说同一型号的 cpu 在不同空调器厂家主板上银角的作用是不一样的。 下面咱就以全直流变频空调器上广泛使用的八十只银角的 cpu 芯片 tms 三二零 f 二八零三五为例，详细讲解一下 cpu 芯片的各个银角功能及其相关的外围电路。九号银角、十九号银角、二十号银角、四十八号银角、 七十号银角、七十六号银角、七十七号银角以及七十八号银角共有八个银角。这八个银角都通过一颗上拉电阻限流接到了 cpu 的供电电压三点三负上，所以这颗 cpu 共有八个供电。银角一号、银角八号、银角二十一号、 银角二十二号、银角二十四号、银角二十八号、银角三十五号、银角三十六号银角、五十二号银角、五十三号银角、五十四号银角、七十一号银角、七十二号银角以及七十三号银角，总共有十四个银角，都是接地银角 号银角、十一号银角、三十八号银角、四十二号银角、四十四号银角、五十一号银角以及七十四号银角。 这七个银角芯片根本没有使用，也就是说是空角。六十二号银角、六十三号银角、六十六号银角、六十七号银角、六十八号银角以及六十九号银角。 这六个银角就是 cpu 的六路驱动输出银角，十二号银角、十三号银角、十四号银角就是 cpu 的三厢位置信息输入银角。七十五号银角 就是模块故障输入银角加起来正好是十个银角。三十九号银角、四十三号银角、四十九号银角、五十号银角、六十一号银角以及六十五号银角 是 cpu 给直流风机变频模块发出驱动的六支输出银角。二十五号银角、二十六号银角、二十七号银角是风机位置检测银角， 四十六号银角是风机故障反馈输入银角。这款 cpu 设置了关联驱动器的五个银角，分别是三十一号银角、三十二号银角、三十三号银角、三十七号银角和四十一号银角。接下来我们看第六类银角， 与指示灯关联的三个银角，四十五号银角是绿灯通讯指示灯驱动银角，四十七号银角是红色电源指示灯驱动银角，五十六号银角是故障指示灯，黄灯驱动银 角。接下来我们看第七类银角，也就是电子膨胀阀连接银角，大家看芯片的一、四、七、十九和八十号银角是关联电子膨胀阀的四个银角。薄块的第八类银角是芯片的读取与烧录银角，大家看芯片的十五、十七、五、十八、 五、十九以及六十号银角是芯片的读取与烧路银角。通过这些银角和线路板上的程序、烧路端口以及编程器等工具， 可以对 cpu 存储的信息进行读取和下载，也可以对 cpu 的程序进行擦鞋和烧录。 第九类银角是存储器与 cpu 数据交换银角，大家看芯片的二号、三号银角，就是存储器与 cpu 交换数据银角。第十类银角是与温度保护相关的银角，大家看六号银角是顶盖 温度开关检测信号输入银角。芯片的十五号银角是压缩机排气温度传感器的信息输入银角。芯片的十六号银角是芯片的环境温度传感器信息输入银角。片的十七号银角是模块温度信号输入银角。 芯片的十八号银角为室外机盘管温度传感器信息输入银角。芯片的二十九号银角是直流母线电压检测银角。芯片的三十号银角是交流电流信号检测输入银角， 也就是 pfc 电流放大检测银角。空庭片的三十四和四十号银角是芯片的通讯银角。芯片的三十四号银角是室外机通讯电路信号发送银角，参与内外机的信息传递。芯片的四十号银角是室外机通讯电路信号接收银角， 参与内外机的信息传递。芯片的六十四号银角是 pfc 驱动银角。芯片的五十五号银角，是芯片的复位银角。

今天我们学习芯片各个银角的反馈作用。 uc 三八四二是电动汽车充电器中非常常用 的电源管理方案，通常与 nm 三五八芯片组配合进行电压、电流采样控制。今天介绍一下 uc 三八四二引脚功能以及内部结构。 uc 三八四二引脚功能介绍，每个引脚的功能如下，一号引脚是误差放大器的输出端， 通过连接在二号银角之间的阻止元件反馈网络，控制误差放大器的增益。二号银角是误差放大器的反转输入端， 作为采样反馈的输入，收集输出电压并输入到该银角，由此在比较后调整输出脉冲宽度来控制输出电压或电流。三号银角使电流检测输入端子 通过收集与开关管回路串联的电流、采样电阻的电压，检测开关管中流过的电流。电流上升时，采样电阻上的电压上升。上升到一定值时，一幅芯片将切断输出，保护开关管及其他周边电路。四号银角是内部震荡器的定时端子， 通过外接组容元件的参数改变芯片的正当频率。使用时用定时气垫组连接该引脚，并接地定时气电容连接该引脚，另一端与基准电压连接。五号引脚是接地端。 六号银角是驱动外部开关管的信号输出端，该银角适用于控制外部开关管接通断开地驱动信号输出。芯片内部是由晶体管构成的土铜柱结构，由此有效的提高驱动能力。七号银角是供电端，八号银角 是芯片内部的电压基准，输出端子可以输出五伏的基准电压，可以向外部电路提供电压基准 具有一定的负载能力，像外部电路中的小功率元件供电。 uc 三八四二内部结构 uc 三八四二是八英角风装的开关电源管理芯片，可以与少量的外围部件一起构成反击式开关电源电路。该芯片是一种具有一定工作频率的电流 调节型控制芯片，在内部集成了误差放大、电流检测、比较器、脉冲宽度、储存器、电压基准及欠电压、过温度等保护部分的控制电路。不知道老铁通过视频学会芯片引脚功能没有 等等，别划走，记得关注再走哦！点个赞呗师傅！

这是芯片，这也是芯片，这还是芯片，这个四四方方的芯片，这么的眼角，那么哪个眼角才是他的第一眼角呢？大家好，我是光头机电，今天给朋友修了几块线路板，今天修的线路板上面的芯片比较多，就顺便和大家讲一讲这个芯片的标记方式，怎样区分他的第一个眼角。 因为芯片的标修方式有多种，一包出来还是有一定的规律，比如像这一款常见的电源管理芯片三八四五。像这种芯片，我们先找到他的缺口，当这个缺口朝左时，那么这个芯片的第一角位于他的左下角，然后从第一角开始，逆时针方向数二三四五六七八。 这款芯片呢是飞利浦的一款单片机，这是背面四四方方，他的银角更多。大家看这款芯片，他除了有十英字母之外，没有其他的一些明显的标示， 我们如何去判断他的第一角以及他的引角定义呢？其实大家仔细看啊，这个四四方方的芯片，在他的左上角，这个角有一缺口，这个缺口呢是特意留下的，那么在这个缺口下面的这个角就是第一角，其他的引角定义就根据历史性方向走， 我换个方向，大家就看得清楚，这个角被切掉了，对不对？然后我们再来看这个线路板上面的这个芯片，这个芯片的银角更多，这个芯片边面这里有一个点， 然后呢这里有一个点，然后呢这里还有一个点，大家注意啊，像这个芯片一样，它上面有四个大点，然后一个小点，这几个大点也就是那几个大圆圈了，就这个芯片在封装的时候脱模设计引起的，所以拍到的第一角我们只能找他的这个小点小圆圈， 这个低角就在这个小圆圈的下面或者左边。然后我们再来看这个芯片，这个芯片上面没有圆圈，也没有 切角，更没有缺口，但是在他的背面这个地方有一条射弹，这个射弹适应上去的，当这个射弹放在左边的时候，那么在这个射弹的左下角，这个角就是他的第一角，然后再根据逆时针方向，第一角，第二角，第三角这样走，对不对？ 如果这个芯片上面没有缺口，没有圆点，没有倒角，也没有色带呢？那么我们就看这个芯片上面的石英字母，当芯片上面的石英字母正面朝自己的时候，左下角的这个角就是他的第一角， 所以说芯片的标记方式有多种，但是呢，他总有一些惯例可循的，换句话说，你在一个位置的芯片上面，你看到这些标识，你就可以用他俩确定他的这个芯片的第一角一个小点， 一个凹槽，也就说他一个缺口，然后或者一个倒角，一个条纹或者字母等等都可以。好嘞，今天就分享到这里，如果你喜欢请点赞加关注，谢谢大家，我们下期见。

修一个电脑电源， g 家八百五十瓦全蒙锁电源， 这个电源名牌上有英文，还有中文简体，中文繁体，还有韩文，右下角写着技嘉设计，中国制造。写的真是啰嗦。 这个电源的故障是正用着，电脑突然就关机了，再开也开不开，可能是炸保险，直接拆开检测。 这个店员已经猜出来了，这个季家的店员遇到的很少，之前只遇到过一个。 先看一下这个电源是什么结构，初级是主动 pfc， 加上半桥 l l c 刺激同步， 加上 dg 转机器也是比较普通常见的结构，用的方案也 比较大众，是 cm 六九零幺，加上六五零零，也没有什么特别之处，用料呢？想看一下大电容四百七十啊，不是 三百九十，微法四百五十伏，两个电容并联，是沃西的电容 整流桥，两个并连长管型号也看不清。 这个电源我打开后面一看，他 这个电源是被修过的，这个地位置有一个飞线，这个是什么位置呢？是这个半桥斜镇这两个开关管， 还有就是这个这个位置，这个芯片也也是后焊的，这块这个位置是待机电路，这个待机电路这这一片前机后机好像是都被动过，都有被焊的痕迹。不知道之前这个电源发生了什么， 反正是被修理的地方比较多。目测呢，没有明显的烧坏的开关管之类的。 先测一下保险通了 通不通， 如果保险没有炸的话就通电，看一下 保险在这个位置， 嗯，没有扎保险，保险是通的。这下整流桥呢， 整条桥也没问题。 再测一下这些管子， 管子也没有坏。 那这个电源是什么故障呢？充电试一下吧， 充电看一下有没有充电电流， 哎，充电灯泡一闪，有充电电流啊，但是没有待机电压。 那这个电源的问题就是没有待机电压，待机电路没有工作 断电。检查一下这个电源的待机电路，他是由这个芯片还有这个贴片的开工管这两个合金原件组成的， 他是分离软件，不是那种一个芯片内部节能开关管那种刺激，就是有几个整个二极管， 这个芯片和这个长管应该都是被换过的，那他之前也坏过待机电路，有可能。 这个芯片是个什么型号呢？ s i 八零幺六 h。 没听过这个芯片， 刚才上网查了一下这个芯片，没有查到这个芯片的任何资料，不知道这是个什么芯片，但是呢，这个某宝上还有这个芯片， 只不过价格特别贵，十多，三十五五十多，真是一个奇怪的新品。 那就先不管他，测一下他外围这些电路吧， 像这种一个独立芯片加上一个长管的待机电路，这个芯片一般也就是那几个功能。这个银角，这个芯片呢，还有一个是空角，第七角是个空角，他也就有一个是接， 有一个是供电，还有接管网的反馈，还有过流检测。 再有就是，嗯，那个，呃，启动音节接一个启动电阻到三百一十伏正极那种，还有的话可能就是一些设置频率或者是外接个电动电阻之类的。 那就看一下这个芯片这几个眼角大致都是什么功能。首先这个点是大电容的负极， 有两个银角和他相通的，那应该有个是接地，有个是过滤检测，之后呢？这个芯片 旁边这个位置，这还有电的电容，那这个电容应该是供电电容。 嗯，这个角是宫殿 之后，看一下这个场馆的控制机， 他应该是经过一个电阻 小组织的电阻到这个可能是，哎，这个角，这个角是驱动，驱动阴角， 第一个眼角呢？第一个眼角旁边有一个贴片原件，但是没有装，这个应该是类似空角，没有用。那第二眼角是 第二一角和第四一角，其中有一个是过滤检测，第三一角， 对，还得有个是接光耳的， 哪个是接光耳的呢？ 嗯，这个角，这个角是接光，通过这个电阻接光。那还有一个银角，这个银角，这个银角可能是接启动电阻， 找一下这个银角外接的电阻，他这个附近呢还没有电阻， 在整流条这一带找一下这个启动电阻还挺 不好找，在这块找了半天没找到，最后呢在这个位置发现了，这个是二百二输入，这个位置经过两个小二极管，这面有两个电阻， 这个电阻呢？瞅这颜色非常的深，有点发黑，看一下他是什么组织？ 幺幺幺零零二十 k， 两个十 k 有点模糊不清啊。 两个十 k 串联，那就应该是二十 k， 用万元表测一下，这两个电阻还没有坏组织都非常 正常，每一个都是十 k， 这个是十点八，那也应该没问题， 但是这个电阻的颜色是非常的异常。 先把这两个电阻换了再说。这两个启动电阻已经把它换掉了，换掉了，但是感觉可能不是这个问题，因为那个电阻它组织还是正常的，通电试一下吧， 上电看有没有带接电压 依然还是没有待机电影 顶符，那说明还不是这个问题， 放一下电， 难道是这个芯片坏了吗？ 这个场馆也都没有击穿这个可能是还带电， 这个小贴片长管也没有坏， 这些二极管也没问题， 这些电图 电炉也都没事。 这什么情况呢？感觉需要更换一个芯片， 费了好大劲，找了一个功能与之类似的芯片把它换上，现在通电试一下， 准备通电看一下有没有待机电压。待机小灯已经亮了，测一下待机电压正不正常。 带机电压五点一， 加上负载依然是五点一开机试 一下能不能开机， 可以开机测一下输出的电压，十二点二，三点三八，五点零九， 正常。那这个电源修复了，感谢各位的观看。

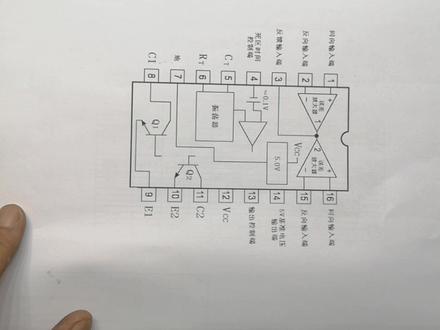

好，我们来看一看他的第一角，他的第一角是里面的误差放大器一的同向输入端，第二角是误差放大器一的反向输入端，那么这个误差放大器可以控制 我们的输入的输出的电压或者电流。那么一，呃，一般来讲，我们用误差放大器来控制输出电压，用误差放大器来控制输出电流。好，我们来看他的地 二角是反向输入端，第三角是反馈输入端。什么是反馈输入端呢？其实他的第三角接在了两个误差放大器的输出端，然后呢在内部其实他还是有一个 pwm， 那么靠这一个信号来控制 pwm 输出的这个脉宽，那么第三角反馈输出端就是接在我们的这个 pwm 这个控制端 啊，我们看看第四角，那么第四角它是一个死去控制的一个端口，那么死去控制端口，他这一端的电压呢？可以控制在零到三十五伏， 也就是说他可以控制占空比是百分之四十九到零，如果我这个脚接低的话，也就是他的占空比最小就是零。 然后第五角是我们的定时电容的输入端，电容他通常得值在零点零一啊，零点零一， 零点零零一到零点一微法之间，这是他的一个电动取值。第六讲是一个电阻的启动啊，不，不是电阻，是是这个正当电阻的输入端，正当电阻我们的取值范围一般是五到一百 k 左右。 那么通过这两个器件，一个电阻一个电容来控制我们的震荡器，使震荡器产生震荡，那么他的震荡频率是通过这个电容和电阻的配合来进行的。 第七角是接地角，第八角，第八角是我们的一个呃，输出角，也就是它的内部有两个 npn 的三极管，那么第八角是我们这个 npn 三极管的一个输出 触角，他的电压可以到四十一伏，他的耐压值最高到四十一伏。然后第九角是我们这个 q 一，就是第一个三极管的一个发射剂，我们通常是通过一个电阻来接地的， 那么 k 二也是同样的，内部有 k 二 k 二，那么这个第十角也是通过一个电阻接地， 然后呢十一角就是他的输出，另一个输出，我们叫做输出二吧。呃，输出一 十二角， vcc 接电源的十三角是我们的一个输出控制端，那么这个输出控制端呢？是控制什么的呢？是用来控制我们的这个四九四控 置四九四 tm 四九四的工作模式， 控制他的工作模式，那么他有两种工作模式，第一个工作模式是推完，那么他第一个工作模式推完，也就是说 他在推远工作模式的时候就要使十三脚在高电瓶上面，那么哪来的高电瓶呢？也就是我们的五伏基准电压输出， 通常十三角和第十四角相连接的话，那么他就把它设置为一个推完输出状态，推完输出状态呢，就使得这两个就是十一角和八角交替的导通交交替的输出，这个 pwm 信号 交替的输出啊，这边有输出这边停着，这边有输出，这边停着，这样交替输出好，这是他的工作方式一，工作方式二呢，就是他的一个单端输入的单端输出， 单端输出，单端输出模式，单端输出模式，通常我们会把这个十三角直接接地，直接接地也就是接到零，那么他接地的时候是单端输入，也就是说他的十一角和八角输出两个相同的信号，那么就是单端输入两边的信号都相同，我们可以用这一路，也可以用这一路， 这是他的十三角，十四角，这是五伏的基准电压，那么这个五伏的基准电压是内部芯片内部产生的五伏的基准，那么五伏的基准既可以给十三角提供一个高电瓶，对吧？也可以 通过这个五伏的基准电压来调整我们这两个误差放大器的输入端，使得我们的电压和电流产生一个变化。好，那么我们再来看十五角和十六角，那么十五角是 误差放大器二的反向输入端，十六角是误差放大器二的同向输入端，那么通过这两个银角我们可以控制 我们这个芯片可以控制电路的电流或者是电压，我们通常用它来控制电流，那么如果我们要用这种四九四芯片来 改可调电源的话，我们只需要改变这两段和这两段，就可以控制我们四九四的电压 以及电流，就是通过改变这两个误差放大器的输入电压来改变他的输出电流和电压的，那么不是单纯的就改这两个位置就可以了啊，大家改的时候要注意很多问题，比如说他的供电问题，对吧？因为大家知道我们这个四九四啊， 四九四这个电源，他的工作最开始他是靠自己蒸蛋，靠自己蒸蛋给他供电的，那么如果我要把它改成从零伏起调的话，那么也就是说 他电压太低，使得这个芯片就没法工作，没法工作你就没法调，对吧？那么也就是说很多要给他加一个外接的正十二伏的电源，那么就是这个原因啊，我们在后面，如果后面的课程牵制到要 改这个可调的话，我会具体的跟大家讲如何去改，为什么改，每个地方改他的原因和道理，我不会就是说只告诉你把这个店主调起来，我是 一定会跟大家讲清楚他的原理，让大家看到我的课程以后什么样电源都可以改，那么什么样电源都可以修好。今天呢，我把这个芯片每一个广角都跟大家讲了一下，希望大家通过我的课程 对这个开工电源的维修知识有更多的了解，那么喜欢我的朋友给我点赞、转发、关注，谢谢大家。

他这个电路啊，首先咱们知道，就如果你遇到块了，首先我们知道他有个供电起脚是供电的啊，供电的开始启动时候是这么供电，而启动之后是这本啊，经过变压器供过那电的啊，一般是十几伏的电压， 这是第一个，第二个我们要知道它是接地角，接地角是五角啊，五角是接地，这边是热地啊，这边这些地都是通的， 嗯，五角是接地角，接地啊，这个地还有一个啥呢？正当角，就是四角和八角及其外围原件组组成，原件组成一个正当啊，他形成聚水波， 形成句子怪之后呢，哎，经过里面的处理，哎，从六角输出啊，输出经过你们的比较处理，最终六角输出方波啊，方波，所以说六角输出角，八角和四角，四角是个八角，四角组成一个机，那个四角 是基准尼亚，他是五伏基准尼亚，八角和四角还组成外围两件加起来组成一个正常电路，那么六角要有一个方波的输出，这输出角，嗯，三角是电流啊，反馈电路，嗯，达到一幅以上的时候，那么呢他使里面的关段六角将分波，六角将没有这个方波输出 二角，二角是什么角呢？是致电压反馈角，这个是实际上就是一个啊，那个啥呢？就是一个稳压电路啊， 一角是补长端啊，补长端他的电压越高，他输出方向盘的幅度越大，宽度越大，而这个电压越低，要是零的话，他就没有输出啊。嗯，二角电压越高呢，他输出电压越方便，越负能宽度越小，而这个二角电压越低，他输出宽度越大啊，这是我们的整个 的这个，呃，三八四三这个基层电路，我们需要找一个供电接地震荡啊，基准电压，基准电压是衡量这个基层电路损坏的一个标志。输出端啊，还有两个反馈端，还有个补偿端啊，就这几个东西。 嗯，对于这个图集啊，我们这个图集啊，我们是在这个收费内容中啊，有一本图集大家可以看一看，有必要可以研究啊， 这是我们的这个三八四三及其外围软气垫的作用及其原理啊。
