天津华宁ktc102.4安装图教程
粉丝1.3万获赞3.1万
相关视频
01:02查看AI文稿AI文稿今天接了一台华宁 ktc 一零二的电极，是堆媒保护，把接线的心得分享给大家。此堆媒有六个接线端子，输出为无缘敞开触点。一号端子为公共端，二号端子为输出一号端子，三号为输出二号端子， 四号为大地引线输出端子，五号为电源输入负，六号为电源输入正。其中三号接线端子在 ktc 幺零二中。不用。接线时，我采用四心线，红线对应主机接电源正，白线接电源负，蓝线接输出。一号端子接入主机，六号信号输入端。 关键在这里，我将公共端子与电源负短接黑线接入主机，大地端子与外接地可靠连接，用于对美保护的信号采集。按此接法，用四星线就能满足要求，防爆性能也能保证接完后上电试验保护 动作灵敏正确。专为零基础学习煤矿电工提供的平台，采用视频课程加直播间讲解培训资料，为大家授课学习。希望大家能够点赞加关注。
439煤矿电工上上签
00:38
00:43
00:30
00:53
01:05
02:29查看AI文稿AI文稿华宁的阿欧模块 在井下，呃，第一路和第三路 节点不通，刚才拆开测量了一下，他的顺序是一二三四，正好是第一路和第三路， 然后第一录的是是继电器，还有这个 虚流二极管坏了， 然后第三路第三路是继电器坏了。 松下的信号继电器质量质量也是不错， 坏的原因可能就是线圈有问题或者接点，但是我刚才用共十二伏，这个继电器的是细核的，接点也通，估计是继电器的这个性能不行了。然后我把第三路的 第三路的这个继电器搬到啊第二路，第二路的继电器搬到第一路，第三路测试是正常的，就确定是继电器坏了， 然后第三路的光偶是这一个， 这一个光偶他把信号抹掉了，其实抹不抹，这样封装的光偶基本上 能找到，然后单片机控制，通过电阻控制光偶，光偶导通控制继电器细核，这就是实录输入， 然后这是十二路，一二三四五六十二路，十二路输入， 这个型号也是抹掉的，好像是。呃，这个光偶也很容易找到。六角的光偶是幺幺幺七还是什么东西 记不清了。
175眠于四季

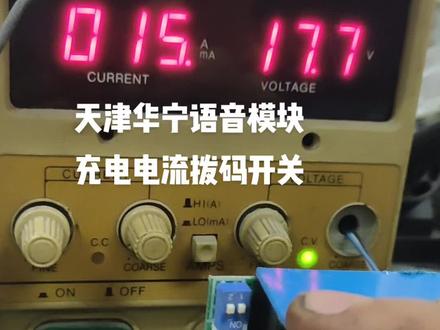

02:55查看AI文稿AI文稿经常遇到生产班反应，个别的电话声音不响， 而到了检修的时候，你去检修的测试，呃，放大器又没什么问题，然后没办法只能更换放大器，而换下的放大器， 呃，充完电之后测试又是正常的，就会引到一个误区，就认为放大器是坏的。 在不接电池的情况下，我这电池的这个正极已经断开了，咱听听这个电池过放 播放的声音，哎， 有杂音，然后声音供电不足，这布满开关对应的是二十毫安， 充电是二十毫安，放电的时候看见这个电流方向已经变化了，最大的电流是八十毫安， 哎，如果是这个持续的报警，持续的开停，这个电池的放电电流已经大于充电电流， 现在我把喇叭的声音调到最大， 这个最大的电流是一瞬间已经超过了他的量程。 如果这个电话放在重要的岗位，比如说噪音比较大，呃，然后持续的这样开停，那你的这个像六头转的机头的声音噪音比较大，需要喇叭的声音调大，调到最大， 那你的这个充电电流的这个档也相应的调大，呃，要不然就会出现 像这样持续的开停，像运料的时候，或者是呃特殊的工作方式，持续的开停，持续的报警，就会造成这个 放大器电池充电不足，呃，出现过放，然后这个声音就会有杂音。 现在电流档我打到十安，再看看最大的输出电流峰值是多少？八百毫安，而充电电流呢？最大是三十毫安， 呃，也就是说你如果把声音调大，充电电流的档也对应的调到三十毫安。
431眠于四季
00:27
00:29
00:22
00:53查看AI文稿AI文稿b 缩版的机停线输出，如果断线，嗯，这个线到 c s 一 c s 一的七星插头是往工作面放上去的。呃，如果他断线，线是一二故障 急停线段，闭锁板的这个输入这根线，嗯，是去了 c s 模块儿的 这个引脚，如果这一段线断了之后报的是零一故障线路段，零一故障线路段是 b 锁板第一个 b 锁板的输入到 cs 到 cs 模块的输出这个这根线。
480眠于四季
