瑞得822全站仪使用方法图解

好，我们现在来进行建站啊，比如说第二天我要来测量的时候，我就把仪器加在这个点上，然后进行建站，建站的话就是已知点建站，一样的已知点建站，我们有这个坐标是几号点啊？是十二点吧？是十二点，就这个点就在坐标， 然后点确定这个仪器高，我们重新量一下就行了，然后就用坐标定向。 嗯，我们坐标定线的话，后四点的话是好像存储一个五号点，是吧？我们输一下看有没有五号点，有五号点就直接用，没有五号点输就输，直接输一下输进去幺零三点零六七， 幺零三点零六，区 y 是一百一百， z 是负三十六点负三十六点八三四，因为我们一切高，我那个目标高没有输，目标高没有输，所以他成负的。 待会我们去看一下目标高原来是多少，到时候我们直接改一下就完了。然后点确定确定对，目标高就是 h t m 是九十就不管，他自然是默认的不管，如果你有那个高度的话，就直接弄那个人定高度，没有的话就直接用他就行。确定，然后我们再照准， 照准，照准那个点，检测一下后视点测出来坐标对不对，照准大概在这个位置，单手操作把，操作大概在这个黑色的空格的位置啊，然后 就进行测量观测。嗯，结束观测确定好，我们检查一下数据是多少数据对不对？直接进行测量。 幺零三点零六二，幺零三点零六三，幺零三点零六七啊，对的，因为单手操作的话，操作一是一百 一百三十六点八四六啊，三十六点八三四啊，差不多了，然后的话你就再看一下他的角度对不对？角度我们一般是零度了，但是是四零的嘛，看现在是水平角也是零度，起码是零度， 那我们这个就定完线了，测出来以后就定完线了，定完线以后我要换样，对吧？我要把刚才这个点的位置放出来， 这个点，那么我现在把那个方向程序找到，我们先在上面有一个方向，程序发点进去方向程序导向光开，导向光的话，开启的话这里就要闪，这里就要闪，开不开都无所谓。 打开的相关吗？我们不打开取消，然后我们是怎么怎么定下呢？坐标，坐标方向，对吧？坐标方向，然后这个点啊，随便输一个点，比如说是要输的是九号点，然后我们往下，往下，然后 从这个按键 t 以后，你进来把这个 c 点幺零幺输进去，幺零幺点五幺幺三， 然后是九十八点三九六，九十八点三零九三零九，然后在下面是负三十七点三二八，负负三十七点 三七的二八九八九。好，输完以后你确定，确定啊？确定以后我们就把这个 daz 调到零度，那么就是方向，就是那个方向上面，在零度的方向就是我的目标。 嗯，调到零度，调到大概在这个位置的时候，把它调到，调到零度，微调调到 零度， 好，调到零度以后，那我们的那个点的话，他就在我们的， 就在我们这条线上了，就在我们仪器照过去的那个线上面，只是说前进一点，后退一点而已，那么方向找到了，好，找到以后，那我们就把那个就先仔细测一下啊，先确认一下，先测一下， 确认一下，哎，这是按测量键确认，按测量键先测一下 h d， 你看一下这下面有圆零点零六，填就是填，就是要往上就往上，我这矮了，那我们看是不是矮了？看确实是矮了， 矮了多少？矮了十七点五公分，我们向向上，向上搬一点好，搬一点好，然后那九还差九公分，我们搬到零的位置。 一， 这个这个高的话，因为没有设那个，没设置那个目标高，这个不怎么准确，反正就是按照这个来调就行了， 然后直接直接点，可以点点测量，测出来他那个是差多少。现在的话我们就差了四个毫米这个位置，因为没有准确的设置那个高层和那个对中对准的话，因为只是用那个激光，他就是有点偏了。四个毫米好，这个 点就放出来了啊，就找到这个点在这了，然后我们再找，再找这个点在哪里。第一点我们先按确定，先确定，然后再返回下一个点，按下一个点， 哎，返回以后我们再下一个点，十二点，十二点，这不对点，是幺零幺，重新 重新弄一个，重新弄一个，然后把这个点弄进去，九十八点，九十八点， 九十八点八八幺八八幺，那么下一个九十四，九十四点九七五，再下一个负三十六，负三十六， 对八三三差不多。然后点确定，确定回车，直接回车就完了。然后一样的把这个 daz 就他的方向找出来，调到零度，然后呢？从这边转到这边转这边转，调到零， 走过他的日子， 调到零度， 调到零度，我们就是在这个方向上直接前后前进后退就可以了。好，调到零度了，让我们来测一下，测一下看差多少？ 测试是三次远，就是要往后退一点二米，因为我们现在来了，看对不对？我们现在是在这个板子上的，我们之前是在这个角落上，在，在那个角角落上，对不对？我们现在是板子上也是往后退，然后这个 挖的话是零点一七，挖的差不多高都差不多往后退，我们往下往下走，那比如说我走到这还没走，走到我再测量一下差多少啊？还要远十三公分。再 啊，吃多了 啊，就是差不多了，大概就在这个位置，就在这个位置了，差个几个号，测一下差四个号，差一个号， 基本就在这个位置了。好，我们这个点就找到了，就在这就跟刚才我们设置的点是一样的，哎，看不清楚啊， 跟我们刚刚设置的点是一样的，就在这个位置，然后我们点也放出来了，操作的话就很简单。

今天我们来介绍星瑞达全站仪 t t s e 二实按的采集和放养，按 menu 进入菜单，选择采集，进入采集菜单，按一进入点采集，先输入点名净高测量方式 点测量就可以完成点菜机。 接下来是放养，按 menu 进入菜单，选择放养，进入放养界面， 选择一个已知点作为放映点， 输入棱镜狗，点击放养，调整水平差到零度， 点击继续指挥棱镜到相应位置，对准棱镜后测量，测量出距离差， 棱镜到相应位置后重新测量， 直到到达点位一个放样点好了以后点击换点，可以进行下一个点的放样。

下这个啊？瑞德长剑仪怎么按出那个激光？对中， 首先我们开机键边上的这个红灯泡键按久一点，然后 现在屏幕上出现一二三四五六这个对话框，我们四是向下的，那我们就连按两次四，然后我们现在就出来了，就这个出来了。

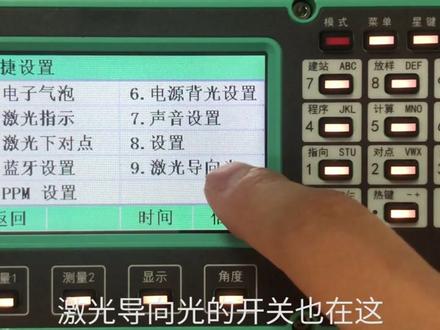

开机进入基本测量界面，按住测量一或测量二一秒钟，可以分别进入各自的测量设置， 可以更改合作目标冷静常数测量模式记录设置 显示键可以切换测量结果界面。角度键可以进入角度测量功能，一键可以打开激光指示， 二键可以打开激光对点，其他数字键都有其对应的快捷功能键。 新建是快捷设置键，除了一些常用设置 之外，激光导向光的开关也在这 进入，设置 一秒见设置长按一秒进入设置键，在这里可以直接进行更改。除了刚才提到的测量键，还包括显示用户放样数据键。 快速编码，当你的编码较为复杂时，可以用前面的零一零二代表编码。 调用或输入一个侧站点后是 是以坐标为例，调用或输入后视点并输入净高照准目标后测量， 现在完成 调用或输入第一个已知点， 照着目标测量。调用或输入第二个已知点，照着目标 测量， 满足条件自动计算并显示结果。第二页可以查看残差， 数值越小说明后方交汇的精度越高， 可以选择是否保存数据。 进入采集界面，可以进行各种功能的采集， 如果只是常规的太极， 在基础测测量界面即可完成吊用或 输入一个点，开始放样， 先转动水平螺旋，将水平差调为零，然后对准放样点进行测量。 移动轮镜，当各项显示均为零时，方向点测试完成。 先定义极限， 然后输入各项距离指标，进入下一步 旋转仪器，直至水平差为零。 赵子墨， 目标进行测量，各项显示值调整为零食放样完成。插入 u 盘可以将数据导入， 导出时除了使用 u 盘，还可以使用蓝牙， 倒出时可以选择生成格式和数据类型。

天，我们介绍全站仪的高程传递功能，首先在建站里面找到快速建站，我们快速的把这个站建一下，仪器高出一米六， 建站完以后，我们在建站里面找到高层传递这个功能，然后我们给他一个后视的已知点，二十号点净高是一米六，我们的已知高层是零点二五二，按下确定， 然后我们测量一下这个已知点， 我们按测量一， 测量一是棱镜模式测量二是免棱镜模式按回车，现在高成点就传递过来了，是零点零三七， 测战十四，仪器高是一点六，按下更新测战，我们再来打一下他这个点的高程， 我们按测量一，我们发现高程是零点二五三，跟刚刚只差了一个毫米。

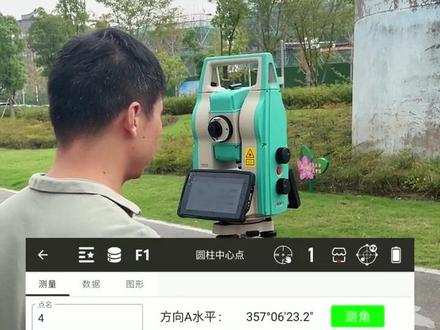

今天我们来分享一下如何用全站仪测量一下我们这个身后援助的中心坐标。为了方便演示，我这边就快速建站一下， 按下设置好，快速见证完以后呢，在采集里面找到圆柱中心点这个功能，我们看一下圆柱中心点的标，标注解释是通过测量圆柱两侧的角度，采集圆柱中心点的坐标。好，我们到这个程序里面去， 我们首先测量一下这个圆柱的一个中心点，好，我们快速的测量一下，为了测量比较准确呢，我们就以圆柱的圆柱的那个环，就那个圆形，我们测那个，我们用免人镜来测量， 打开免流镜功能，无合作功能，然后测量一下， 为了方便照准呢，我们也可以打开我们仪器里面的影像的功能，这时候呢影像呢就把它照准到我们的这个点位上面了。照准以后呢，我们按测量，测完以后呢，我们分别测圆柱的两边 a 和 b， 我们来快速测量一下 这条方向 a， 测量方向 b， 测量完以后呢，我们就可以查看数据和图形，我们来在数据里面好看一下，这个点的中心坐标呢，就是北东高这边，然后他有水平角和垂直角，然后我们看下图形， 好，这个图形呢就是这个样子，如果我们这个点数据合格呢，我们就把它保存一下，圆柱中心点呢就是这样测量的，但是如果我们要知道这个圆柱的倾斜度，怎么测量呢？我们下期分享，再见。

我们来讲一下这个瑞德传战仪的数据怎么传出来，这传出首先我们拿到这数据线，数据线这个头接到这个插到这个位置，没注意一定要插好，插紧， 然后这一头插到什么电电脑的 usb 接口上，起到一手的接口，然后我们现在打开这一个软件 传降仪啊，瑞德传降仪数据传输软件，打开它， 然后我们在这里啊来就是设计通信参数，点着通信看端口，然后这一个啊通信参数设计点一下，然后呢我们先来 这里，呃，这里只修改，把波特力改成九六零零就好了，其他的不用改，然后确定， 确定，然后呢我们来到第三个就是通信 usb 接口，选择全站一道计算机，然后选择什么测量数据，点一下，然后我们现在这里就出现在按在全站以上发送，然后再确定，那我们来全站一操作， 然后我们来承认你操作，首先我们按菜单，然后选择第五个通讯， 然后通过 usb 接口按回车，然后发送按回车， 然后我们文件夹就是项目名称，然后就是格式是瑞德格式，然后数据是坐标数据，没按回车，按回车，然后这个时候门出现，有开始门直接按回车，然后呢我们来点电脑里面的确定， 然后我们来看，你看数据就出来了，就一条一条的，我就把数据传出来， 然后传完了之后他就出现这里，呃，通讯结束，我们按确定，然后呢我们数据传出来之后，我需要保存， 然后我们另存，也选择另存，那么比如说我们现在就是什么，我保存到桌面上，直接选择桌面，然后我们在这里什么输入 一个文件名，输一个文件名，比如说我们先输二零或者是什么二零零，是吧？输完然后我们就按保存点，保存 点保存，那我们再来到桌面上看我们这个，呃，数据在有保存出来没有？在哪里？我们刚才输的是二零零这一个 二零零个文件，那么用文本文件打开呢？这个时候打开，我们看刚才的数据就在这里了，那么数据就是保存进来了，我们就是这样子。

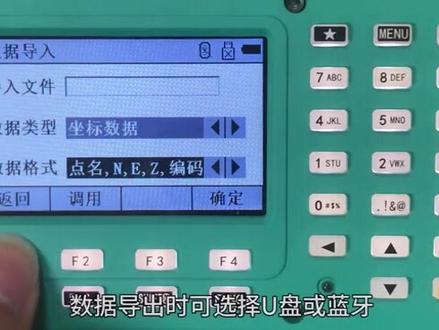

开机进入基本测量界面，切换功能，以切换角度测量、距离测量和坐标测量界面。 sf 键可以切换合作目标冷静反射板或者无合作 function 键，用于切换 f 一到 f 四的对应功能，这些键功能也可以自己进行定义。进入菜单，设置其他设置键功能定义键定义界面，左右选制需要重新定义功能的键， 上下改变某个键的功能，最后确定即可。 新建是快捷设置，建快速编码，当你的编码较为复杂时，可以用前面的零一零二代表编码。 进入设置测量参数角度界面，可以将垂直领位设置为天顶领或水平领。 电源背光设置，电源管理中可以设置是否休免或关机。 采集，设置中可以选择采集是先输入点名还是先测量 项目。设置功能可以设置是否每次都询问调用的项目，用于跨项 调用、数据 调用或输入一个特站点 后视，以角度为例，选择后视点的方位角和镜高。 照准目标后定向建盏。完成之后可以根据需要进行测量。 调用或输入第一个已知点照准目标测距。 调用或输入第二个已知点照准目标测距，满足条件自动计算并显示结果。 第二页可以查看残叉，数值越小，说明后方交汇的精度越高。 可以选择适合保存数据。 调用或输入一个点开始放样， 保证放样点和仪器方向在同一直线上，然后对准放样点进行测量 移动冷静，当各项显示均为零时，放样点测试完成。 直线放向前，首先要定义机线， 然后可以选择进行点放样或者线放样，先选点放样，输入各项距离指标， 点击偏心键，进入机线偏移界面，输入各项偏移值，确定后显示放样点的坐标，点击放样，确认后测量。 当各项显示值调整为零时，放样完成。 直线放样功能用于球曲相对于确定机线的水平距离和垂直距离， 输入目标直线和机线间的偏距。测量放样点测量后点确定 及显示测量点和机键的偏差值。数据导入时，先插入 u 盘， 进入管理数据导入界面，调用需要导入的文件名称、数据类型、数据格式确认 即可。数据导出时可选择 u 盘或蓝牙，方法和数据导入时相同。

今天我们来介绍星瑞达全站仪 tts 一二十按的后方交汇，按 menu 进入菜单，选择后方交汇，输入或者调用一个已知点作为第一个护士点 按回车确认，瞄准第一个已知点进行测量，测好后点击确认。 重复以上的步骤， 瞄准第二个已知点进行测量， 测好后点击确认就可以计算 看出摄站点的坐标，点击保存，输入点名， 点击下一步见证就完成了。

如何使用全站仪测量某一区域的面积和周长呢？今天这节课来教会你。主机开机后点击菜单键，这里面选择四程序， 然后会看到几种测量模式，我们计算面积的话就会选择四面积测量模式，这面我们看到主机面有参与计算点数，也就是显示出我们打了几个点啊，还有当前的面积，还有周长。首先我们照准第一个点，照准目标点后点击 f 一测量， 测量完成后再测量下一点， 我们看到这里面的周长信息，两个点是没有办法得到的面积的，当然需要再测量第三个代测点，这里就出现了面积和周长的结果，然后按照此类方 方法测完所有的带测点后，就可以得到我们想要的测量结果啦。在测量结束后，也可以根据实际需要进行单位换算，点击 f 三，这里有平方米、公顷、平方英尺和英母这几个单位供我们换算，怎么样，是不是很简单呢？欢迎在我的评论区里留言讨论。

在移支点安置全站仪对中整平松开水平制动和微动螺旋照准，另外引移支点 并输入客栈点和后视点的坐标，同时输入所有放养点的坐标并认真检查，确保正确人物。点击菜单键进入放养程序， 设置侧站点就是输入侧站点的点号及一气高，再输入后视点点号及棱镜高，确认正确。瞄准后视点后， 按回车键后视镜下完成调出第一待放亮点，此时屏幕显示待放亮点至侧站点的坐标方位角及距离，按 角度减，显示水平角 h r 与视准轴方向与目标方向的角度差 d h r 转动照颈部， 当显示屏显示角度差 d h r 为零度零分零秒时，即为要放样的方向。

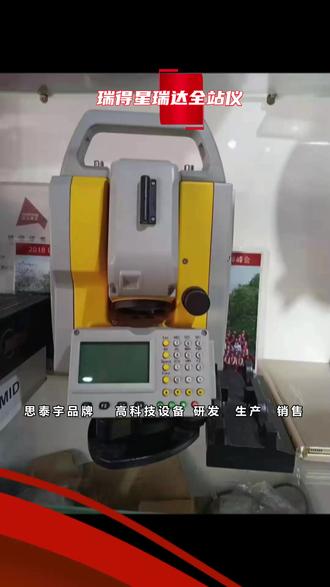

斯泰鱼品牌高科技设备研发、生产、销售、维修、保养减定 要经过了意外。

后方交汇法设置新点本机功能，一、在新站上安置仪器，用最多可达七个已知点的坐标和这些点的测量数据计算新坐标， 已知点的最大夹角不能超过一百八十度。二、特占点坐标按最小二乘法计算。进入放量菜单第二页，按 f 二选择心点， 按 f 二选择后方交汇，按 f 一键输入一个心点保存文件， 按 f 四确认，按 f 一输入新点的点名， 按 f 四确认。进入选择后方交汇方法界面。按 f 一选择距离，后方交汇，按 f g 输入仪器高 二、 f 四回车确认。二、 f 三坐标线，输入第一个已知点的坐标 二、 f 四回车键确认， 输入能性高，按 f 四回车键确认。 照准已知点 a， 按 f 一测量键进行测量，等待进入已知点 b 输入界面， 按照已知点 a 的步骤对 b 点进行测量， 按 f 一进入下一步可最多对七个点进行测量。按 f 四计算键显示新点的坐标， 按 f 四选择是将心点坐标存入坐标数据文件，并将词典作为特战点坐标，并自动返回到放上菜单第二页。

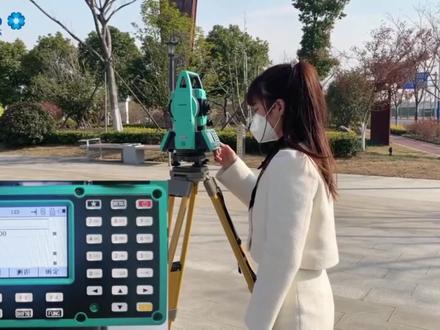

在实际的工程中都会提前附设一些高精度控制点，但是这些点比较少，我们必须根据实际需求再发展若干个点心控制点。下面我就来给大家演示两种常见的引点方法，以指点建站和后方交汇建站。 为了方便演示，我们先用 rtk 测量出三个控制点待用。 我们把仪器架设在一号椅子点上，利用二号点作为后视点，也是椅子点见站。进入见站程序，选择椅子点见站，输入特站点，点名按回车，输入 北坐标东坐标高层按回车测量仪器的高度，然后输入移高按回车后视。我们选择坐标，输入后四点，点名按回车，输入北坐标东坐标高层 按回车，输入进高按回车照准后视点的棱镜 按照仪器的提示按测量，测量好后按回车记录结束见证。 接着我们就可以根据实际的需求目测图根点了。在实际测量中经常会有两个已知点 不通式的情况，这个时候就可以使用后方交汇建站。我们把仪器架设在可以通式二号点和三号点的位置， 进入建站程序，选择后方交汇输入点名按回车，输入北坐标东坐标高层 按回车，输入棱镜的高度按回车照准。二号点 按照仪器的提示按测量。测量好后按回车记录，再输入第二个点的点名按回车，输入北坐标东坐标 高层 按回车，输入冷静的高度按回车照准。三号点 按照仪器的提示按测量。测量好后按回车记录。按班页可以查看计算出的坐标数据。今天的教学就到这里，拜拜！
