博途怎么设置pgpc接口
粉丝1849获赞9276
相关视频
06:01查看AI文稿AI文稿大家好，我是带你踩坑带你飞的天然大流。今天我们啊来讲一个波图， 呃仿真的时候啊，需要做到一个设置啊， pgpc 的一个事啊，呃我们在通常啊，就是说在进行仿真的时候呢，我们需要连接我们的 prcc 啊的仿真，呃然后呢？呃我们经常像我们在这种啊， 先给这个仿真运行起来啊，在连接这个 plcc 的时候呢，有时候会发现连接不上啊啊我给大家演示一下。 呃我们到播图啊，然后呢点击下载我们这块呢 prc 啊，幺五幺六 杠三。呃然后呢我们 psc 模仿真的呢也是啊，这个幺五零零啊，这个零零对应的是没问题的对吧？ 然后我们再进行下载的时候呢，他需要去选择一个蹲口啊，在蹲口里面选择我们去搜索我们的 plc， 呃我们看一下啊 was that much。 哎好像能连上是吧。啊从这我们去搜一下啊， 这块显示叉一啊，也就是第一个叉槽，呃我们去搜一下， 好的，看我们正常情况下是从这块能搜到的对吧？呃能搜到我们的 prcc 啊，呃就是说， 呃 pgpc 我这块是已经设置了啊，如果没设置好的话会是什么样情况呢？我们打开控制面板啊，呃在这个位置呢，我们去搜索 pg pg 啊， pgpc 有这样的一个设置选项，我们进来啊，打开这样的一个设置 pgpc 接口的这样的一个图啊，嗯这块里面呢，它使得全是属于你的， 呃网口啊，是网口， 呃通常我们这种啊，这个 real tech 啊 pici 这是属于我们真实的路由器啊，自己的路由器它的一个网口， 呃他这块默认呢应该是属于在这个位置，然后访问点程序。呃他这块是设置好的啊，我们看 两种好不透之后呢他其实应该有这些东西， s 七啊，卖啊， stap 七啊，包括这些东西。 呃他正正常情况下他使的是这种真实的端口啊，我们可以去这回呢切回到国土里面，我们再去搜一下，看能不能搜到。哎，能搜到吗？呃 而且呢基本都是仿真的墩口， 我们用这个弄的比较多一些啊，他是属于你看他写的是西门子的 psc 母的一个仿真端口， 就是当你在发现你的 plc 连不上的时候，再回来 就是发现你的 psc 连这个 psc 幕的时候，他有时候会连不上啊，有时候你是在做其他的一些网络连接的时候呢，呃他可能会去修改这个 pgpc 的一些动作，然后 有些软件会自动的修改。呃然后会导致的 psc 连接 psc 们的连接不上啊，我们到时候去在这块去手动的修改一下。 呃就在这块呢，呃应用程序访问点，在这个下拉里面选择这个啊， s 七香外音，然后在这一块呢去选择。呃西门子 prcc 啊，呃 what to we we are we what to what what to 什么啊？ what to type 的这个啊，最后一下 他一个显示已激活的。呃然后写完之后呢我们在这里搜索正常人就能搜到你所想要的啊，这个就是 plc， 然后呢在这块进行下载， 然后再进行覆盖就能正常的去执行。 嗯这块呢我们还是需要把 poc 打开，把 pocc 打开啊，他这块给我断电了 啊。后面呢就是属于我们的正常操作啊，就是正常下载了不好的啊，这就是关于 plcc 目的一个介绍啊，路径是控制面板啊，右右边这个 搜索 pgpc 啊，打开啊，就这几个部长，然后设置访问点啊，设置你的这个接口。好的，在这里谢谢大家。
223迁安大刘
05:26查看AI文稿AI文稿hello， 大家好，今天我们来看一下 p g p c 接口的一个讲解，还有我们的程序访问点， 我们也详细说一下。呃，现在看到的呢是我在控制面板中打开的 p g p c 接口的一个对话框，这是我们看到的是访问路径，访问路径这边的应用程序的访问点， 他的定义是与连接通信伙伴的逻辑设备名称，我们点这个右侧的下拉箭头，看到呢里面有很多，当我们安装完成博图软件的时候呢，一般会 替我们装好下面四个，他就会替我们新建下面四个应用程序访问节点。如果每种通信类型只安装了一个通信处理器，这个时候我们这时候的话，我们在这个， 呃，比如说这个额头的这个项目里面，呃，在这个 wincc 和 plc 的 链接里面，这个地方选访问节点的时候，你可以选自动， 也就是也就是这边这四个是没有更改过的，默认安装好的，这个时候我们是可以选选自动的。 但是你如果呃这些应用程序的访问节点，比如说像我一样，我进行了添加或者删除或者修改过，呃，这个时候呢，你在我们的这个这个地方链接这个地方选自动设置的话，他就容易出错， 更换电脑后呢，也可能没有你选的这一个接口，这是比较麻烦的。所以说呢，我还是建议大家像我一样就是做项目的时候呢，自己新建一个应用程序访问节点，比如说我这边新建的两个测试和测试仿真 都是可以正常使用的。呃，下面呢我们看一下这个接口主要接口的一个类型啊， 第一个看到的呢是只要看到这个 wireless 就是 无线，实际上呢就是如果我们要进行这个无线通信的话，就需要选选这一个接口。 呃，再往下翻，这边这三个一组呢，看到的是我们的实际上是我们 本地有线仪态网卡的一个连接，也就是你的本机的有线网卡的一个连接，这里面都有三个，这个是我们一般选的这个激活的这一个。 再往下看呢这个，这有几个呢？是 wifi， 如果通过 wifi 连接的话选这个。 呃，这个 p l c internal local 点一这个呢是要用这个链接的话，我们必须要安装 semitek net 这个软件，也就是我们薄图的另另一个软另一部分软件， 然后呢，就可以通过。 net 和这个 p l c 呢建立通信，然后 p l c sim 点 iso， 点一这个链接呢是 仿真 iso 连接的时候使用的。 plccm 是 仿真 仿真我们的这一个连接就应当到这个连接的时候使用的，然后 plccm mpi 点一这呢是仿真 mpi 连接， mpi 呢是西门子专门为这个三百和四百 plc 呢设计的通信协议。 microsoft profit bus 点一这个连接呢，实际上也很明显仿真 profit bus 点一的一个连接。呃， pro 仿真 profit bus 的 一个连接，第一个呢是仿真 t c p i p 的 一个仪态网连接，它呢是三百四百一千五 p l c 仿真与 win c c 通信的时候都是使用这个，这个是应用比较多的。 呃，这个 serio cable p p p i 这个呢是 串行线缆通信串行线缆，也就是呢二百 plc 通信呢，使用的 下面的这几个呢是 plc sim 的 一个仿真接口，比如说这个，呃，我们下载，我们启动这个 plc 仿真的时候，下载的时候呢就选择这一个接口， 下面这一个 t s adapter， 这一个呢是电话网线的一个连接，就是如果你想通过，呃，想通过电话网线呢？将 plc 呢接入网络，就选这两个是类似的。 最后一个呢是 usb 的 一个通信连接。以上呢就是我们所有的这个接口它的一个运途，当然我们每个人的电脑呢是不一样的， 大同小异啊，到时候大家区分好了，今天我们就到这。

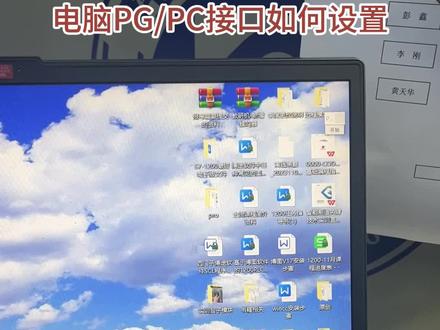

01:17查看AI文稿AI文稿大家好，这个视频给大家讲解一下如何去更改电脑的 pgpc 接口。做工控的时候，很多时候都需要去更改 pgpc 接口，那这个如何去更改？首先点到网络， 打开网络共享中心，找到仪态网，找到更改适配器，找到我们的仪态网右键属性， 找到协议版本四属性，看你的这个地方是设置的自动获取还是固定 ip， 如果说我们是设置的自动获取，那这个时候去设置自动获取的 pgpc 接口，打开控制面板， 找到大图标或者小图标，然后去找到 p g、 p c 接口，点开， 点开了以后，在这个地方首先访问的节点我们要选成 s 七，嗯，那然后去对应的选择网卡驱动的链接，那我们网卡驱动链接是这个，但是它这里有 iso， 有 tcpap 和 tcpap 和 auto， 那 auto 才是自动获取，所以我们选择自动获取，点击确定，这样子我们的 pg pc 接口就设置好了。
572工控帮自动化培训学校

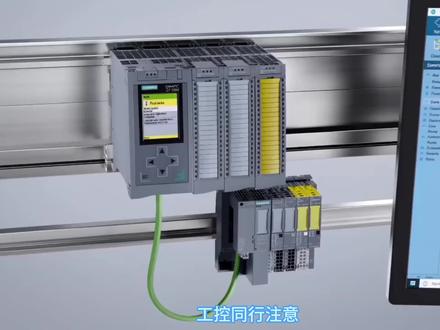

01:49查看AI文稿AI文稿公共同行注意，新版 vcc 已经无法直接联通幺二零零和幺五零零 tlc， 西门子官方明确规定，从 vcc 七点五 spr update 四开始，通讯必须采用安全模式，普通连接方式不再生效。今天完整实操教学， 手把手教大家搭建 vcc 与幺二零零幺五零零 tlc 安全通讯。首先在装有薄图的电脑安装 sematics 高达 export 组建，安装完毕，打开工程和对应件组态。 这里我们没有设置连接密码勾选，仅支持 p j pc 和 h m i 安全通信。右键选中目标 plc 菜单栏会出现 export to sematics god 选项，点击后弹出导出窗口，选定保存路径，执行变量与证书导出操作， 导出完成，将证书文件复制到 vcc 虚拟机中备用。接着打开 vcc， 进入变量管理，添加一千两百、一千五百专属 plc 驱动新建通讯连接。右键选择从文件加载，导入存放好的证书弹窗确认即可按需勾选所需变量， 勾选选项后下拉也可批量添加。设置完成，关闭界面，返回变量管理，就能看到所有变量都已成功录入。因为我这没有实体 plc， 所以 还是使用 simnet 仿真 p l c 网络服务器模拟运行，配置好仿真参数后回到 v n c c， 填写对应网络 ip。 重点提醒，提前进入 p g p c 接口，配置好通讯网卡产品系列，选择 s e 二零零全部参数，设置妥当，启动 v n c c 项目，可以看到通讯成功建立 p l c 数据实时动态刷新，再分享实用技巧。 不少人误以为变量只能批量导入，即使也能手动创建变量，再从文件载入，仅导入证书 匹配访问点，依旧可以正常完成通讯连接。整套新版安全通讯流程讲解完毕，觉得实用记得点赞收藏，学会的评论区扣已掌握，有问题随时留言交流！
4183工控小生-某工
01:12查看AI文稿AI文稿有些小伙伴在使用薄图下载程序时会遇到这样奇怪的问题，在线访问所有设备，明明可以访问到 plc， 并且 plc 的 ip 地址也设定了， 为什么下载程序时还是搜索不到 p l c 呢？这可能是因为 p g p c 接口设置不正确。以电脑有线网卡连接一五一五 p l c 的 x 二口为例， 首先最好确保电脑有线网卡的地址和 x 二口的 ip 地址在一个网段。然后 p g p c 接口类型选择 p n i e p g p c 接口选择你连接的有线网卡接口，子网连接选择实际的接口， x 二或者子网就可以 搜索到了。需要注意的是，博图在线访问所有设备实际是建立在以泰网数据链路层和物理层的，访问的是麦克地址， 即使电脑和 p l c 不在一个网段，也可以访问的到。今天的内容就这些了，欢迎大家评论留言转发。
184工控微光

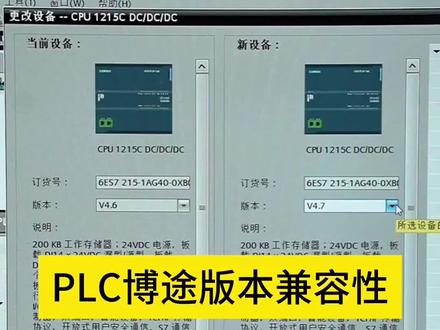

01:41查看AI文稿AI文稿西门子幺二零零 plc 下载的时候提示固件版本不兼容，导致程序下载不进去，这种情况该如何处理呢？其实这是薄图软件的固件版本与 plc 的 固件版本不一致导致的， 现在给同学们演示下解决方法。首先查看当前的固件版本，点击在线访问设备，选择一下 p g pc 接口， 点击开始搜索，找到当前连接的 plc， 点击显示找到左侧项目数，点击在线和诊断常规模块，可以看到固件版本为 v 四点三点一，记住这个版本号。 接着找到祖泰的 plc， 双击 plc 图标常规更改固件版本， 可以看到当前 plc 固件是 v 四点六，与在线 plc 版本 v 四点三点一不一致，导致程序无法下载，我们手动将固件版本改为 v 四点三，然后点击确认更改， 改好之后点击程序翻译，确认没有错误，继续点击下载程序装载组态，完成后启动模块，直至完成程序的下载。点开程序后选择程序监控左侧要保证全部绿灯。 至此，完成固件版本的更改，同学们学会了吗？希望这个视频对你有所帮助。
369秒懂PLC

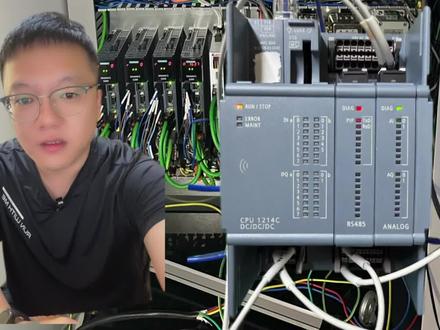

03:16查看AI文稿AI文稿这个视频我们来说一下西门子的 plc， 这幺二零 g 二我们怎么给它设置 ip 地址？ 首先我们可以看上侧呢， p 一， p 二是我们的网口，插上我们的网线，然后接下来的话呢，我们看这个网口这个位置会有我们的 mac 地址，这是它的物理地址啊， mac 的 最后的是 ceoec。 接下来的话呢，这颗网线插到我们电脑，或者网线插到我们的交换机，然后交换机的话呢，一颗网线再插电脑也可以 可以看到我们在这个位置啊，这会有个灯会闪烁，这个灯的话呢，就是我们 p 一 这个口的灯，如果拔了这灯就不闪了，我们插上以后，这个灯闪烁，证明我们物理连接没有问题。接下来的话呢，我们利用薄图给它分配我们的 ip 地址， 打开我们的薄图软件，找到在线访问在我们左侧的项目数这个位置啊，点开 找到我们的网卡，就是你哪个网卡连接的是我们的这个 glc， 就 使用哪个网卡。然后接下来更新可访问设备， 找到我们 plc， 如果是一个新的 plc 啊，首先呢，这个位置是没有身份名称以及 ip 地址的，只有它的物理地址可以看到 c 零 e c， 点开再选择在线诊断。接下来的话呢，在我们的右侧找到我们的功能这一项，分配 ip， 在这个位置选择我们的 ip， 输入 ip， 我 在这里面输入的是幺九二幺六八点幺点七七，然后分配 ip， 看我们的 ip 是 否分配成功呢？看我们的右下角，在我们这个位置显示的参数已成功传送也在这个位置， 那就没有问题了，接下来我们分配我们 pro nine 的 设备名称给它进行命名， 在这里呢我命名幺二零零 g 二，我们往右侧去拖拽，选择分配我们的名称， 同样分配是否成功呢？我们同时也要看我们下方的这个位置参数是否传送成功。 接下来我们在左侧找到更新访问设备，我们再进行刷新一遍，看一下我们的名称和 ip 是 否有，有了就可以了。 关于自己笔记本的网卡呢，我们可以控制面板网络和 internet 网链接，这个里边查看，当前我们使用是这个，我们就可以看到我们当前的网卡了，我们把它的 ip 的 话呢设置一下右键属性，找到我们的 ipv 四 属性，当前我设置的是点幺点一百，和我们的 plc 是 同一网段，那这一步的话呢，我们可以提前设置一下，设置好以后呢，我们再给 plc 分 配 ip， 总之我们 plc 和我们的这个电脑一定是同一网段。 一定是这样啊，将来我们上传下载程序才可以每天晚上七点半跟着郭哥学习 plc。
03:47查看AI文稿AI文稿看到没有，它的通信驱动是 s 七幺二零零，接口是 propenet 叉一，接下来咱们想一下幺二零零 cpu 怎样与这一块 gdp 幺二零零 pc 十二寸大屏进行通讯。先看一下实操，我点红摄按钮， 触摸屏里面下载的程序会按照逻辑顺序依次点亮跑马灯，并依次熄灭，咱们看下效果。启动。好，跑马灯正在按照逻辑顺序启动。停止。 好，我点停止，跑马灯停下来，我点触摸屏里边的亮红灯，看，幺二零零，上面的红灯亮，我点灭红灯，灭，我点亮绿灯，绿灯点亮，我点灭。好，点亮红灯，亮绿灯， 灭绿灯灭红灯。看，按照这个咱们设置好的逻辑顺序正常工作。接下来咱们看幺二零零和国平是怎样进行通讯连接的。好，接下来咱们打开薄图，看怎样在薄图里边进行通讯组态。 首先添加 c p u 这一块是比较简单了，就是添加 c p u， 在 添加新设备这一块，首先添加一块咱们相应型号 c p u， 就是 再点击添加新设备这一块， c p u 添加就不再演示。接下来咱们添加触摸屏，点击添加新设备。 好，选 hmi， 选精简面板十二寸 ktp u， 二零零，选这一个，就是咱们现在这一块触摸屏的型号。好点确定现在正在增加触摸屏 好，它有一个设备向导，西门纸的触摸屏和西门纸的 cpu 呢，连接起来是比较简单的。按到向导来，咱们先点击这儿浏览，选择咱们这个 p r c 一， 就是咱们这个已经添加了 cpu， 选择 点对号，看到没有，它的通信驱动是 s 七幺二零零，接口是 propenet 叉一，点击下一步， 好，再点击下一步好，下一步点完成。好，现在这一块触摸屏已经添加上了，咱们看连接，这里面好，也已经正常建立到连接，看 触摸屏的 r p 地址是零点二， cpu 的 r p 地址是零点幺零，然后上面的通信是 s 七幺二零零，这样已经建立了通信连接。接下来看怎样在触摸屏里边获取 p r c 的 变量。首先是点击 p r c 的 变量，在一块点击三个点号，找到 p r c 的 变量，找到默认变量表，咱们选一个 亮红灯吧，好，点对号，这样就连接上了 p 二 c 里边的变量，咱们可以重新命名，点击亮红灯，然后再连接一个变量亮绿灯，好， 重新命名，近看站前演示两个变亮，其他的在里边都可以逐一添加。好，编一下，接下来咱们打到画面，可以在跟画面里边咱们演示一下是怎样添加变量的。增加两个按钮，命名为亮红灯， 再命名一个亮绿灯，直接复制好。接下来咱们亮红灯，这选择属性，找到事件，找到，按下， 找到边地位，按下按键时职位位。好，咱们连接变亮，选择亮红灯。接下来这一个亮绿灯也是同样的，在事件里边按下，里边找到这个系统函数里边的按下按键是职位位，这个是亮绿灯。好， 咱们先连接这两个变量，接下来变异下载，搜索触摸屏以及下载全部覆盖。装载 好，这触摸屏正在装载程序，咱们简单做了两个按钮，你们看一下亮红灯看到没有，幺二零零侧的红灯已点亮，亮绿灯看到没有，这个幺二零零侧的绿灯已经点亮好，这样就实现了触摸屏和幺二零零侧的绿灯已经点亮好，这样就实现了触摸屏和触摸屏之间的通讯主态讲解。
43工控客官
06:11查看AI文稿AI文稿各位好，本视频重点给大家讲一下如何通过播图软件对西门子变频器的参数设置进行上传下载， 这个是 g 幺二零系列的变频器，咱准备通过 portnet 网络对变频器这个参数进行下上传下载通过这个网线进行， 下面我就通过拨图软件具体的操作流程，操作方法给大家详细的操作一下。在拨图软件上点右键，以管理员身份运行。打开拨图软件 好，打开播头软件之后呢，点开项目识图，点开项目识图，在项目识图中点新建创建项目，先做一个上传操作，点新建创建项目， 假设默认名字，项目一，咱就不动它了。点创建，这时候就会创建一个空白的项目。 好，这是一个空白项目，然后呢，点选中项目，点在线 点，将设备作为新站点，将设备作为新站点。上传硬件软件。 好，这个时候开始搜索，搜索咱可连接的或者可访问的变频器 已经搜索到了，这时候点从设备上传， 现在开始上传， 现在点从设备上传 好，已经上传完毕。看这这个时候已经把 变频器的参数设置上传上来了， 这是上传上来的参数设置。 嗯，现在呢，咱再讲一下如何把 变频器的参数设置下载到变频器里去。嗯，要想把咱原有的程序或者说是原来的备份下载到变频器里去，要选中这个站点，要选中这个站点， 点下载点这个下载图标，就是记着选中这个站点，点下载图标，这是下载的图标下载到设备 下载来说呢，一般都要下载到一平方任务里边去，一平方任务，然后点装载， 这是下载的操作， 这时候变频器已经重启。已经重启。下载完之后啊，它有个重启的动作，有个重启的动作。 好，已经下载完毕，已经下载完毕。 好，本视频重点给大家讲的就是如何通过拨图软件把西门子变密器的参数设置上传与下载两个操作方法。 本视频就给大家录到这，如果大家在现场工程应用中遇到哪些问题，可以在视频下留言。好，再见。
11:50查看AI文稿AI文稿第二种裤啊，然后这个类型裤啊，类型裤的话，嗯，它是一种什么呢？及时 及时使用的裤啊，就是想怎么用，用谁就拖在谁就行了啊，然后用模板裤，模板裤的话呢，是什么？属于一种标准裤？ 多种库文件啊，必须生成版本号啊，必须生成版本号。 好，那这个模板库，哦，不对，类型库啊，这两个写反了。 模板啊，就是类型。 嗯， 好，那内心库怎么创建的啊？首先第一个拖拽是肯定不行的，它是不是一个禁止性禁止的符号啊，对吧？拖拽肯定是不行的。 好，那要怎么操作呢？哎，这个项目库， 项目库呢，我教你们全景库的话，像你项目库的时候呢，你们就可以一样的操作啊，你项目库是不是他是不是也分模板副本吧，对吧？一样拖拽啊，一样的拖拽啊， 然后你会发现，哎，项目库的类型库，哎，居然是可以拖拽的啊，拽过来的话这里就会创建什么呢？添加一个类型气缸白门号作者解释啊，确定 确定，这个时候默认是什么？ v 多少？零零一版本啊，零零一版本。好，这个时候你会发现 我们的程序这边这个 f b 块是不是也变成了这个有个倒三角了，这个时候你改它的时候 他也能改变啊，他就相当于是相互关联了，就把他们两个相互关联了啊，然后我们现在来改一下这个气缸啊， 好，来改下这个气缸，我们直接来进行更改啊，比如说我们在最后这一行，我们随便来来一段吧，来，能不能改 是不改不了啊，因为什么呢？因为他现在已经受到保护了啊，如果你要改的话呢，你要先进行 编辑啊，点这个，这个时候你才可以去更改啊，才可以去更改好，改完以后啊，改完以后啊，他会给你一个选项， 要不要改啊？那我们改完以后我们发布新版本啊，零零二是不是自动升了一点，对吧？那如果说你想要升个大版本号呢？你就直接什么 幺零，对吧？就好比什么呢？ 我们的播出软件呀，啊，有之前什么 v 十五，后面立马更新个 v 十五点一进行一个小的修改啊，然后第二年又出在 v 十六，十七，十八，二零等等等等等等，这是大版本跨跨越啊。 好，然后下面还会问你从库中删除默认什么标识组不使用的模板类型，那这个不用管它啊，不用管它，这个时候我们点确定， 点确定，哎， 这里是不是就会显示有两个版本可以供你选择啊？默认是哪个版本？默认是不是一点零这个版本，对吧？默认是一点零这个版本啊，一点零这个版本啊，那， 那我拽我，我想想知道的是，那我拽出来这个是一点零的还是零点一的啊？那肯定是一点零，是吧？肯定是一点零，那我拽的时候我可不可以去进行一个修改， 这里是不是没有修改点确定他是不是没有修改啊？他是没有任何修改的，那，那怎么办呢？ 理解吧 啊？这里你去设置一个默认值啊，默认值好，最后啊， 最后我们这个版本号在在这个项目里面发布，那你试验完成，完成以后没有任何问题的情况下再把它发布到哪里去呢？全区啊， 所以这个库的创建呢？全集库的这个这个这个类型库的创建是先发布到项目，项目验证合合理以后再发布到全区啊。那怎么去发布啊？呃，拖拽啊拖拽， 这是不是拽出来了对吧？但你这个你说我 v 零点零离用不上三球我就可以给它删掉就可以给它删掉。好， 但你愿意加密的话你也可以进行一个加密啊。啊，在这上面是加不了密了，你只能在这边来加密啊，保护 啊。这个我一开始没加密啊，它现在不允许加密了 啊。以这种方式发布这种类型库啊。类型库到全区，然后你现在可以关掉啊，关掉你再打开别的项目， 比如说我们再打开别的项目 再创建个新项目， 然后这个把这个割掉啊这个这个不需要割啊这个这个不需要取消，你取消掉之后你到时候你和中国评论联系不上了啊这个别割啊啊这个别别取消掉啊。 只是这两个要取消掉啊。第一个和第三个啊。点完成不影响其他通信。他不是写了吗？他他他不是写的。他这是什么东西吗？影响什么东西吗？这不有解释吗？ 那这不是写的显示吗？ p g p c 是 什么？ p g p c p g 是 触摸屏， 对， pc 是 电脑啊 pc 是 电脑，然后触摸屏和电脑的通讯啊，不是触摸屏和电脑与 p l c 的 通讯。允不允许？如果你 把它取消掉啊啊？ p l 取消掉它会，它不是不能通讯，它会影响它的安全系数啊。嗯它这上面有有显示啊， 谨记支持 pgpc 安全通信，采用最高安全标准与 pgpc 和触摸屏信息交换不支持找版本的。呃，早于十七 啊，就意思说这个功能是十八十九二零就十八以后的版本才支持的啊？才支持的。 好，那仅仅使用传统的 p p a 通讯时通信性能啊，通信性能可能较高。就是就是，如果你， 呃，如果你你用用什么仅使用传传统的 p p a 通讯方式的时候呢？通信性能可能比较高。就是耗能比较大嘛？耗能比较大， 这看看你自己吧。啊，我们一般来说呢用安全通信啊，这也不用管啊，这也不用管， 然后是下面啊，完全访问啊，完全访问。那如果说你想要，你想要只让触摸屏访问的话，你就在这设个触摸屏访问权限啊，给个密码啊，输入密码就可以了。 好，来看这个库啊。 好，我们把这个类型库拽一个过来。 好，记住啊，类型库你拽过来的时候你会，嗯，你先确定吧。 好，有什么区别啊？它是不是有很明显有个三角形对吧？有个黑色的三角形，这是我们的类型库啊，类型库 编辑的话呢？你也可以编辑啊。啊，在这里点开这个感叹号，点开就可以编辑了。 模板库其实实际上啊关系不大，都是正常使用的，都是正常使用的。
04:45查看AI文稿AI文稿大家好，从今天开始，理工就带大家玩转西门子 plc。 在 我们编辑 plc 程序的时候，往往难的不是编辑，而是调试，通常会因为某个通讯问题找问题找半天。理工刚开始学习 plc 的 时候，这种事情也经常会遇到， 所以我们从通讯讲起。这一期将教会大家在不同项目中两台一二零零 plc 的 s 七通信。首先点击添加设备，添加一个主站 plc， 这里根据实际型号来选择，如果只是进行仿真来模拟型号自定义就好。 接着我们右击 plc， 右击属性，对 cpu 进行一些必要设置。点击 profini 的 接口，点击添加芯子网，修改 plc 的 ip 地址。两台 plc 要进行通讯，必须在同一个网段才能实现。修改好 ip 地址后，点击系统和时钟存储器， 把这两个都勾选上，等会儿写 s 七通讯会用到勾选连接机制中的允许来自远程对象的 pet 访问。点击网络，试图点击连接， 选择 s 七连接，建立 s 七通讯，右击选择添加新连接。需要注意一点的是，这边的 id 不要和另一台从站 p l c 重复。点击添加，点击蓝色的 s 七连接，在这个红色的地方填入从站 p l c 的 ip 地址， 打开程序块这个文件夹，点击添加新块，添加一个通讯 d b 数据块，用来存储扑特发送的数据和 get 接受的数据。 我们先建立 put 发送的数据存储区，这里数据类型我们改成整数数组类型，当然其他类型也可以，不过一般 plc 之间都是发整数数据，设置数组为十个整数， 再建立 get 发送的数据存储区，同样的也是建立十个整数的数组，主播这边偷个懒，直接复制粘贴，右击 d b 快， 点击属性，取消优化的快访问。这一步是让 d b 快 里的数据有偏移量，因为写通讯程序要用到绝对寻址。 翻译一下，翻译完就可以看到 db 快 里数据的偏移量了。接着我们来到从站 p l c， 进行和刚才主站 p l c 一 致的操作， cpu 基础设置，建立 s 七连接，建立 db 数据快。唯一需要注意的就是从站的 id 设置不要和主站相同， 这里因为操作一致，主播就快进一下哈。 ok， 前面的主从站基础设置都已完成，现在开始写程序了。回到主站，在右边指令选项通讯这块 有一个 s 七通信，点开点击一下就可以调用该通讯指令了。我们需要创建一个 put 和 get 指令， put 指令负责主站向从站发送数据， get 指令负责主站从从站接受数据。 r e q 是 接通喜能， 我们使用 m 零点零十赫兹的频率接通，也就是让它不断地更新接通，实时更新存储区发送和接收到的数据。这里的 id 是 指发送到从站端哪里，需要绝对寻址，大家可以跟着学习一下绝对寻址的格式。 s d 是 指从本机的哪里发送数据，同样的也需要绝对寻址。 接下来对 get 指令进行编辑， get 指令负责主站接受从站发来的数据，接通频率依旧用 m 零点零。这里的 add 是 指接受从站从哪发来的数据。二、 d 是 指接收到的数据存储到本机哪里。点击这个蓝色的组态按钮， 设置一下扑特指令的伙伴端，点击为指定，同样的设置一下 get 指令的伙伴端主站的 s 七通讯程序到这就全部结束了。我们来到从站，添加一个 get 和扑特指令，给两个指令 r e q 端都给一个 m 零点零 十赫兹频率接通。这里的 id 是 指接收主站端从哪发来的， id 是 指接收到的数据存储到本机哪里， 而这里的 adder 是 指 sd， 则是指从本机哪里发送数据。点击两个指令蓝色的组态按钮，选择伙伴为未指定进行通讯分配。现在主从两台 plc 程序已经编辑完成，将它们依次下载并转至在线。我们在主站的发送数据块里发几组数测试 来到从站，可以看到从站数据块已经接收到这几组数据，再从从站发几组数据切到主站，可以看到也是成功接收到从站发送的几组数据了。这期的教学就到此结束，拜拜！
2979奋斗的李工
02:18查看AI文稿AI文稿t i a。 国图 ai 编程助手是一款只需要在对话框中输入控制要求和配置，就可以自动分析需求，创建项目，编辑程序编一次完成，无需修改。 以上国图 plc 程序由我们开发的助手自动编写调用。 我们现在修改轴类型为虚拟轴，请我仿真 修改项目保护与安全配置， 网络互补连接，设置项目属性，支持仿真与虚拟调色，下载程序至虚拟调色中， 在 n x m c d 中配置信号连接， 运行 mcd 与 plc 程序，即可在 mcd 中验证 ai 所编辑的程序准确性，完成程序的虚拟调试。 取消轴类型为虚拟轴，取消仿真，激活 opuc 服务器，选择 opuc 许可证，将程序下载至真实 plc。 在 mcd 中配置信号连接， 运行 m c d 与 p l c。 程序监控电机动作与 m c d。 虚实同步运行， 监控电机动作与程序控制是否一致。以上通过 p i a。 魔图 ai 编程助手 p i a。 魔图软件 n x m c d 软件 p l c 即可完成程序自动编程，程序虚拟调试，虚实同步全流程。
19数辰科技
02:50查看AI文稿AI文稿大家好，这期视频你工将教会大家两台一千两百 plc 的 profinet i o 通信。 i o 通信相较于其他通信，优势在于无需写通信指令，而且数据随 plc 扫描周期同步刷新，稳定，抗干扰能力强。下面开始今天的教学。 我们先添加一个 i o 控制器、主站和一个 i o 设备，从站点击设备和网络，对两台 plc 进行一些基础设置。点击主站， plc 右击属性。主站这边的话，我们根据实体设备修改 ip， 把自动生成 piffinet 设备勾选去掉。接着我们来到从站，对其进行 ip 的 修改，然后点击操作模式，勾选从站，为 i o 设备，给它分配 i o 控制器，即为我们的主站。这样我们的主从站通讯设置就完成了。 接下来我们要对传输区域进行设置，点击新增创建两个传输区，这里的箭头指向表示该存储区由谁向谁传输对应数据。我们对 i 区和 q 区修改一下， 长度也统一修改为八字结。当然这边的设置根据实际需求来决定。下面我们分别对主从站进行下载。 two thousand years later 现在两个 plc 都下载好，且都处于在线。我们给主站建立一个监控表，用来测试通信是否正常。添加 q 二十点零，用来发送给从站布尔量数据。 添加 i 三零点零，用来接收从站发来的布尔量数据。同样的，我们也给从站建立一个监控表。 添加 q 三零点零，用来发送给主站布尔量数据。添加 i 二十点零，用来接收主站发来的布尔量数据。接下来我们进行通讯测试，分别把从站和主站的输出值都修改为零，可以看到主站和从站都成功接收到了值。 我们再添加字节类型的地址，传输整数数据进行测试。我们把刚刚添加的这几个地址更改为实景质显示，方便后续观察数值的变化。我们从从站 q b 三四发送七十七， 可以看到主站 i b 三四接收无物，接着从主站 q b 二四发送八八，从站 i b 二四也接收无物。本期的内容到此结束，拜拜。
515奋斗的李工
03:12查看AI文稿AI文稿t i a。 薄图 ai 编程助手是一款只需要在对话框中输入控制要求和配置，就可以自动分析需求，创建项目编辑程序，编意校验并打开薄图软件， 所编辑程序一次完成，无需修改。 以上薄图 plc 程序由我们开发的助手自动编辑调用。 我们现在修改轴类型为虚拟轴，激活仿真 修改项目保护与安全配置 网络拓扑图连接，设置项目属性，支持仿真与虚拟 p l c。 下载程序至虚拟 p l c 中， 在 n x mcd 中配置信号连接， 运行 mcd 与 plc 程序，即可在 mcd 中验证 ai 所编写的程序准确性，完成程序的虚拟调试。 取消轴类型为虚拟轴，取消仿真激活 o p c u a 服务器，选择 o p c u a 许可证， 将程序下载至真实。 p l c 在 m c d 中配置信号连接，运 行 m c d 与 p l c。 程序监控电机动作与 m c d。 虚时同步运行， 监控电机动作与程序控制是否一致。以上通过 t i a。 薄图 ai 编程助手 t i a。 薄图。
123工控潘工
07:00查看AI文稿AI文稿各位好，本视频重点给大家讲一下如何通过播图软件实现 g 幺二零系列变频器对电机的自学习，传统的做法都是看着手册，通过操作面板 呃，通过餐桌设置实现变频器对电机的自学习。本视频主要讲一下通过拨图软件轻松的做自学习的这个操作。好，现在呢，咱通过电脑通过拨图软件给大家讲一下操作的流程， 现在打开拨图软件，以管理员身份运行 好，打开了，进入项目视图，点项目视图。 进入项目视图之后，咱不必要在播图里创建新的项目文件，只需要打开播图软件，打开项目视图即可。在这有个在线， 有个在线访问，点一下在线访问， 点一下在线访问， 点开之后双击本地连接的网卡， 更新可访问的设备，双击更新可访问的设备，这时候就会看到已经连到咱网络上的变频器， 现在正在搜索咱网络上的变频器。好，找到了 g 幺二零 c 幺九二幺六八点零点四，这个就是咱搜出来的变频器，然后双击调试，可以进行在线调试，这就是软件强大之处， 进入调试之后的这有个调试向导，点调试向导，这是一个标准驱动，然后呢，就点下一页 这个地方呢，如果是跟 plc 连，一般默认是这一项，如果是不用 plc 通讯，那选下边这一项都行，因为咱现在的目的是通过拨图软件 实现便秘对电击的自学习，所以呢，不需要撇 o c， 因此咱选下边这一项，然后点下一页， 继续下一页， 继续， 没有自动电阻，没有输出滤波器，继续下一页，这个时候呢，要根据实际情况，把电机铭牌上的电机的额定电流，电机的额定功率，电机的额定转速输入到这个地方。 另外这是电机的额定电压，电机的额定频率，电机的冷却方式，这都输进去之后点下一页， 这时候电机爆炸制动没有点下一页，这个时候重要参数就出来了，继续点下一页， 继续下一页，这是刚才设置的总结，设置的整个过程的总结，然后呢点完成刚才设置的参数就保存在了， 保存在了这个电机里边，因为现在是在线的。嗯，这个时候呢， 点电机优化，双击电机优化，这个时候我把左边隐藏， 把这个给它拖过来，这个页面就是专门用于变频器对电机的自学习的页面，这个时候选这个地方静态变式，这个时候点激活， 点确定，这个时候点这个激活， 这是屏幕刷新两秒，刷新一次点应用，这时候会看到接通，这个开关绿了，这时候我只要点接通变频器，就开始对电机自学习了，点接通 听一下，现在变频器对电机就开始自学习了。 好，自学习结束，自学习结束之后，咱看自学习，他都测量了哪些量， 大家看一下，他测量了冷胎电机电定子电阻，冷胎电机转子电阻，电机定子漏电杆，电机转子漏电杆， 这是他测出来的铭牌上没有的，就是通过变频对电机的自学习测出来，咱看后边的数据，这是咱这个电机的测出来的参数。好，测完之后，这个地方呢，要点一个 取消激活，因为咱已经测完了，取消激活， 取消激活之后，由于查出来之后啊，他这个参数呢，是在瑞木存储区存着的，这时候通过保存和复位，通过这个 标签在这瑞木保存到一平方瑞木，这时候点保存就完成了整个操作过程， 通过拨图软件实现了变频对电机的自学习，这个不需要翻手册，只需要根据这个调试向导一步一步走下来就可以了，一步一步走下来就可以了。 好，关于 g 幺二零系列的变频器对电机的自学习，这个视频就给大家录到这，如果大家在使用中有哪些问题可以在视频下留言，本视频就到这。好，再见。
00:51查看AI文稿AI文稿这期讲解一下程序主要原码，由于时间关系，只带大家初步了解一下。首先看下主程序代码，这里可以看到游戏用的几个库编写游戏主要用到了 pk wifi， 用来调节游戏性能。程序主函数妹为游戏运行的主要代码，我们看下妹的函数代码， man 函数，前三行代码主要完成了一些初始化工作，读取一些配置文件和图片声音到内存里面。 money 是整个游戏的核心类，是用来做整个游戏的控制中心。最后运行 money 要用控制类里面的一个死循环函数，不断监听外部的疑问来更新画布，从而实现游戏效果。我们再来看看游戏的按键控制，这部分代码设置了游戏控制按键，原码写的非常通俗易懂，结构很清晰，大家可以去下载一下原码玩一玩，然后读一读原码，提高一下。
54电脑这点事儿
