大家好啊，这节我们讲一下康乃士的扫码枪和三零的通讯啊，主要三零 q 或者三零 r。 那么康乃士的扫码枪啊，他的和三零通讯呢，有多种方式啊，我们选择最简单的一种方式。 那么最简单一方式什么呢？我们打开这个软件啊，设置软件，打开设置软件之后呢，点击刷新，我们找到我们的 扫码枪啊，这里有两个连接了两个 ip 呢，分别我之前设好了啊，幺九二点幺六八点零点三一和幺九二点幺六八点零点三二啊，设好了，设好之后呢，我 呃进入这个三把枪，那么进入之前呢，大家要注意你的网络这个网段啊， 一定要和这个呃扫码枪这个网段是一致的啊，不然是进不去的，比如说这里是幺九二点幺六八 点零啊，点零点三幺，那么前三位呢？你的 ip 地址一定是一致的啊，你如果是其他的是进不去这个呃扫码枪的啊，呃，加载不了，所以呢，我们第一步呢，要先更改这个网段啊，控制面板， 这里呢，因为我之前改好了，我得给大家看一下，怎么改啊？温十一的啊，查看系统网络网络状态，然后呢更改适配器器以太网属性，然后这里啊这里这里呢，他呀 有个高级啊，我已经添加好了，高级幺九二点幺六八点零点幺九八，直往严码是二五五点二五五点二五五点零啊，这里添加好了啊，就不用管了，如果没有添加好的呢，大家要把这个网段和这个扫码箱的填写一致啊，确定确定就可以了， 确定完我们双击进入这个扫码枪进入啊，但是有的时候第一次进不去啊，你需要退出来，再进一次就进来了啊，再进一次，这里面呢我们首先要设置什么呢？和片期通讯，我们首先要设置通讯格式， 左侧的有个通讯格式，那么通讯格式我已经设置好了啊，仪态网通讯，一般现在都是仪态网通讯的，当然你也可以选创口通讯啊，创口通讯我这里选的仪态网通讯。然后工业协议 选择什么呢？工业协议， 工业协议啊，选择这个 slmp 啊， slmp 协议选择这个，选择这个之后呢，下面就填写我的漂系 ip 地址，幺九二点幺六，八点零点三零， 主机装口号。这里是十六进制的，要转换成十进制的，和漂袭的对应啊，那么我们看一下这个十六进制是多少？十六进制转换成十进制，一比五八，一 b 五八，那么是七千啊，在片西侧我们要设置七千超时呢，是一秒超时轮巡的，我们这里设置小一点，一百毫秒啊， 一百毫秒，假如说你的速度很快，那么你就把轮巡射更小一点啊，当然最小能射多少，我没有试， 大家可以自己试一下，然后 prc 串型，这里选择 qcpu 啊，然后选择本地站，这些默认就可以了啊，默认我们以唯一需要改的呢，就是 ip 地址和主机端口还有轮巡时间啊，咱个选项需要修改主机端口 啊，十六精致的，有个零 x 是表示十六精致的，然后呢轮巡间隔根据你的要求还有 ip 地址， ip 地址呢，这是 pic 的地址啊， pic 的地址 啊，偏西的地址啊，这是偏西的，然后上面的呢是我们这个呃扫码箱的地址上面啊，那么这里呢我要选择使用静态 ip 地址，幺九二点幺六八点 零点三，一直往严码呢是二五五点二五五点二五五点零，这样我这个 呃扫码枪这端呢就设置好了啊，设置好之后，我们点击保存按钮啊，把这纸已保存。如果你更改了 ip 地址，那需要重启的啊，这里有个三角号啊，三角号感叹号啊， 警示你需要重新启动这个扫码枪的，如果没有改 ip 地址啊，只改了其他的，那么不需要重新启动啊，这是网络设置第一个网络设置，那么这里呢我们再看这个这个 呃 p r c 册啊 p r c 册呢？我用的是呃 p r c 啊，自带的一台网 端口啊，内置语文太网端口。那么打开设置他的 ip 地址啊，我们看啊， ip 地址是幺九二点幺六八点零点三零啊， ip 地址， 然后呢直往严码二五点二五点二五点零啊，落油器地址是幺九二点幺六八点零点一啊，这是 ip 设置，要和呃其他的设置一致。第二个呢就是打开设置，打开设置啊，打开设置，这里有 各种添加啊，我们这个 slmp 协议啊，我们直接添加 mc 协议就可以了啊，因为 mc 协议和 slmp 协议是等价的啊， tcp 协议是 tcp， 然后呢选择 选择一个，呃， mc 协议装口号是七千啊，然后七千零一是另一个三把枪，因为我有两个三把枪，一个是七千， 一个七千零一，这里面七千对应的我们的扫码枪的一比五八啊，如果七千零一呢，对应的就是扫码枪的一比五九啊，大家注意这里，一定注意啊，这两个就是一二，就是和我们扫码枪的通讯的啊，通讯的， 这样我们就设置好了啊，设置好了去点击设置结束下载的片戏就可以了啊，这是第一步设置连接啊，连接。

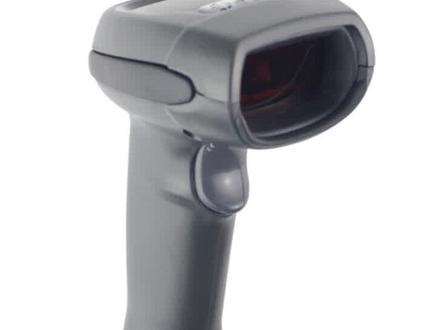

条码扫码枪设置混乱，个别比较特殊的条码会让条码扫码枪无法识别，因为在识别这些特殊条码的时候，会引起条码设置变混乱，导致无法扫描。遇到这种情况不用慌， 我们可以按照条码扫码箱自带的使用手册来进行恢复出厂设置，就可以解决这样的故障了。

扫描枪自动扫码功能怎么设置？请将扫描枪连接电脑或者其他设备，按一下扫码键，激活扫码枪，打开快速设置手册，先扫启动设置，再扫感应模式， 静待三秒，自动感应扫码设置成功，先扫启动设置，再扫恢复出厂设置，扫码枪则回到手动扫码模式。

条马扫文圈的设置方法，首先呢插入电脑，呃，然后选择，一般都是选择 usb k boy 模式，然后对着这二维码，哎，一维码扫一下，然后他就进入这个模式了， 这个模式就可以正常读取基本的条码。有的说 我需要添加那个回车和换行，然后呢再扫这个扫，添加回车换行，然后扫一下看这个 再扫东西的话他都会自动画卡。

扫码枪无法识别条码，有可能是设置码不对，拿出他的使用说明，扫启动码，再扫模式码，最后扫退出码，这里的接口模式也要设置，设置好后就可以扫码了。

我们第一次进入的话，首先要，嗯，在这个右上角的位置有一个设置，我们点击进去的话可以看到，呃，上面有个大标长度，小标长度，首先我们要设定好大标长度跟小小标长度，然后更新数据。

我们扫描箱会随机器附带一本说明书，我们很多四字条码都可以在说明书上找到，我们可以根据我们自身的需要进行设置，比方说我们扫描条码的时候他不会自动换函，那我们就需要找到说明书上这个添加 inter 键，这个四字条码就是添加一个回车键，我们扫描这个四字条码， 扫描之后我们再拿出我们条码进行扫描，他就自动换行了。如果我们设置了之后出现混乱，那我们也可以给他恢复到出厂设置，那我们就可以重新设置我们所需要扫描的条码了。

连接扫描枪，将扫描枪的 usb 接口插入电脑的 usb 接口或者其他设备的 usb 接口，等待设备自动识别并安装驱动程序。打开扫描枪，按下扫描枪上的开关按钮，等待扫描枪启动。设置扫描模式， 根据需要选择扫描模式，如单次扫描、连续扫描、手动出发等。对准扫描目标，将扫描枪对准需要扫描的条形码或二维码，确保扫描枪与目标之间的距离。适当扫描目标。按下扫描枪上的扫描按钮， 或者将扫描枪对准目标。自动扫描，等待扫描枪发出低声或者震动提示。处理扫描结果，将扫描结果传输到电脑或其他设备上进行相应的处理， 如数据录入、查询、统计等。关闭扫描枪，按下扫描枪上的关机按钮，等待扫描枪关闭。

今天再玩一个扫码枪，一千的， 然后这个也是走网络的，怎么搞呢？既然是走网络的，那肯定也要有 ip 地址了，怎么给他设置？看到下面这个口了没有？下面有个 usb 口， usb 口，拿个 usb usb 线，然后往这个口里面一插，像这样把数据线插到这上面，下面就开始连接电脑，把他的 ip 地址就给他设置一下，就可以扫码了。扫码？扫哪个码过来？ 就是扫这个码，把这个数据给他扫出来，咱们下面一起 搞一下。先打开软件， 然后这个时候只要插上 usb 线，他都已经连接了，然后打开这个减脂器，然后那边就已经出发了， 然后这边把那个东西给他放好，把这个位置给他调好，调到能扫到码 那边把马跟扫码前的位置对照好之后，然后打开电脑的软 软件，这上面有三个选项，一是监视器，二是自动对角，然后第三个就是调整，第一个先打开监视器， 然后他把马给扫出来了，这位置相当对了，然后下面都是自动对焦，然后他把这个焦距什么了都给自动对好， 自动对好之后，然后下面这一步都调整，调整就是啥了，把这个码的清晰度什么都给他调制清楚，就保存发过去就好了。 这个时间有点漫长，慢慢等待，现在扫码完成之后点 ok， 点光 ok 之后， ok 之后就开始设置了，打开设置列表，然后这边有这个我的手机的排面不清楚。完成之后之后，然后都打开这个设置列表，把这几个粉色的给他设置一下，这个就是 扫码前都有地址，然后下面才是重要的，你给他选择什么协议？然后 mac 协议地址其实多少号，什么都给他设置好之后，然后这边都可以这边有个设置传送给他，传送过之后， 然后打开咱们的程序，程序之后呢？然后再从再在 psc 里面设置一下，打开 psc 参数，然后出来这个界面， 打开设置，然后把你刚才的那个气势地址往上面一说，然后这就 ok 了，下面就开始写程序， 手动触发，自动触发条件就 ok 了，这就是手动触发的，手手自动触发的条件这边已经写好了， 就按照这个步骤来，一点问题没有，你学会了吗？ nice。

今天呢给大家说一下，就是比如说是像我手里的这一张纸，它上面有很多个条码，怎么能准确的扫到这一个条码？嗯，那我们要实现这个功能之前呢，我们首先要在这个 呃扫描箱的这个说明书上呢啊，找到这一页啊，他是一个扫描箱的设置，然后呢他有一个扫描模式呢，这大概意思呢？就是挑选或者是指定的意思啊，就是指定的这么一个扫描模式，所以呢就是我们只需要扫描 这一个条码，这个设置就已经完成了。完成之后呢，然后我们现在拿出来我这个一个多序列号的这么一张标签纸啊，假设我们要扫描这一个，呃尾号是二八八五的这一个条码啊，那我们怎么扫呢？首先。

条码，扫码枪的码制没有开通，一般的条扫扫码枪在出场的时候都是开通了码制，对于一些不成用的码制都会进行锁定，以优化条码扫描器的编译性能。如果我们的扫码枪无法识别条码的时候，我应该首先检查条码是否处于锁定码制范围之中， 锁定状态的话，首先就是要开通，一般扫码枪的设置手册里面会有详细的设置方法的。

我手里有个扫码枪，这个是在我们的超市，经常就是你购物啊什么的，扫一下你多少钱是吧？那那个那个东西，然后呢？下面我在电脑上用 c 萨布写了一个小程序，就是可以和扫码枪通讯，然后我们下面看一下啊，测试一下能不能通讯上。 这是我们扫码枪的这个线，你看吧，下边连的是这个线，看到吗？这个线呢？咱电脑没法插，尤其是我笔记本，是不是根本就没办法插这个 插这个线，所以呢，我就装了一个，就是买了一个串口转 usb， 呜，这个转成 usb 啊，然后他就会传到我的电脑上来，我扫把枪点一下， 扫把枪点一下，啪，然后这个数据传到电脑上来，然后我们测试一下，好，这是我电脑上写的程序啊，这个程序咱自己写的，你看还带着创功教 与扫码枪系统，这是咱自己刚才用 cxp 写的一个程序，然后下面我打开一下科目四，打开一下连接扫码枪 点一下，你看啊，这里双马枪连接成功，下面我找个马， ok， 然后我这里搞了个马，让我们找找试试啊，双马枪手也看了，不好使是吧？是我这个可能是反光啊，因为我这个是电脑上的手 扫好过来了啊，这个是因为我这个电脑是显示的可能反光啊，你看我扫过来了，刚才这这个这个结果是不是出来了？我们看一下，结果是在这 扫描，结果，咱这个二维码做的就是创工教育官网两百四八大点项目，然后扫码成功，这是咱自己写的，下面我可以给大家看一下咱 写的这个程序，这是咱的这个程序也不多啊，实际就这一点，看到吗？ 他就这些啊，他向外有关的接收啊、发送啊，处理的一些东西。双击给颗小红心，关注我，一起学习 prc 编程。

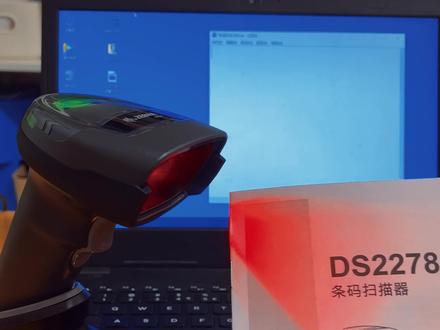

条码枪该如何设置？敞亮，我们以二二七八来做示范，像我们扫一个条码，那就要按一下对不对？ 好，我们先找到设置码，这边有个长量，我们扫一下，听到滴的一声就可以了。好了，我们扫一下。

扫描枪的三种解码方式，你还在纠结选哪一种吗？看完你就懂了。呃，大家都知道啊，就是扫描枪啊，其实他有三种解码方式，那到其实到现在呢， 我们在市场发展的这个技术呢，大部分都是这种影像师，就是他是一个光学的一个成像的原理，就像我们照相机似的啊，照了一个照片之后，然后他再去解析这个照片上面的内容。嗯，像现在这个影像技术呢，其实他市面上现在所有的码，只， 而不管是一维码、二维码，或者是一些特殊的制造业的一些 dm 啊，这个基本上都可以实现，就是我们有的什么，像他出厂目前设置的不是所有的什么样的码，这都开启。如果说我们拿到什么项目他扫不出来，那我们首先先去看他的什么样的设置里边这些码，这都没有开啊，如果开的话呢，基本上 一般都可以，都可以扫描，所以说是呃，今天主要是给大家普及一下就是扫描枪三种这个解码技术，感兴趣的评论区留言哦。

我们扫描枪在采集条码的时候都会发出这种滴滴滴的蜂鸣声，这种蜂鸣声我们是可以把它去掉的，我们只需要扫描一下我们这个设置条码，就可以把我们的蜂鸣声给去掉。我们再扫描条码看一下， 现在是没有声音了，同样的我们这个说明声也可以给他调大调小。我现在把它调小，我听下他的声音， 可以听到这个声音是比较小的。那我再扫描一下这个条码，把它声音变大，再听下他的声音很明显就高了很多。

以后首先我们要设定他的 wifi， 我们首先点到这个设置，在这有一个 wifi 功能，就跟我们普通手机连接一样，选择 wifi 输入密码自动连接就可以了。然后我们退出进入我们的软件。

关于幺九二二怎么连接蓝牙？打开说明书可以看到这有个蓝牙模式，扫，进入设置，然后蓝牙模式进入搜索，然后退出设置，然后扫码将会亮， 打开我们的手机，打开蓝牙搜索一个这个名称， 然后进行连接，连接之后扫把枪就不会闪了，然后我们再 随便进入一个球，球随便进入一个地方，然后去扫一下， 点到这个位置之后我们进行扫描。

然后我们再讲解一下产品的出货，产品的出货我们退到菜单界面，这边有个产品出，我们点击进去。嗯，我们，嗯，在后台里面我们会生成一个订单，我们所以不用选择产品跟客户，我们就看到第一单这边有。
