大家好，我是圣格特定制的成功，我们今天用四德 n 九零二零 b 和德国与罗德斯瓦斯的 smow 两百测试五 g 的借条。 大家现在看到的是 soww 两百的初始频率是一级赫兹，因为一级赫兹的初始频率已经被现有的二 g， 三 g 这些信号占用，所以我们按照国际电信联盟的标准三点五 g， 这也是中国电信和中国联通的使用品种。 我们先选择福瑞克斯输入三零五 g， 赫兹电瓶输入负十 db， 接下来杯子半的选择五斤二这个调制模式，然后选择打开。 接下来接下来 rf 信号打开啊 mode 打开啊，条子已经打开了。 呃，我们再下来看这个四的 k 赛的 n 九零二零 b 怎么操作。呃， mone 的选择五加二， 没有类型 lilaz 印记， ok， 输入频率三点五 g。 接下来要稍等一下。 好了，现在信号分析仪 n 九零二零 b 上面就显示了当前测试的五金二 的指标了， evm 百分之零点六六，功率是副十 db。

五个按键教你玩转一台平普分析仪，你敢相信吗？哈喽，大家好，欢迎来到安泰小课堂，我是今天的主讲工程师蒋佳， 之前呢有很多小伙伴留言让我们出一期频谱分析仪的基础操作，这不就来了吗？今天跟我一起来学习一下吧。我们用信号发声器给频谱仪一个实照赫兹的正弦波信号， 现在频谱仪上是没有测到信号的，我们看一下怎么把信号调节到合适的位置，让频谱仪能够测到第一个按键频率，我们按下频率按键，将仪器设置到合适的频率范围，我们的起始频率设置一个一照合资 中指频率，我们设置一个二十兆盒子，将我们的 阵弦拨信号囊括在我们的频率范围内，看波形不就出来了，但是我们发现波形超出了屏幕范围，这样导致波形测试不准，那我们看一下这个按键， 我们将参考电瓶设置为十 d b 毫，按下 p 可分值搜索按键。然后我们看一下这里频率测试，十兆合资幅度测试零点七 d b 毫和我们的输出信号是一致的。 大家是不是没有看懂为什么要这样设置，我们来学习一下这几个按键的原理。第一个按键频率， 按下频率之后，他有一个起始频率和中指频率的设置，起始频率代表的是我们屏幕最左侧这个点的频率，中指频率代表的是屏幕最右侧这个点的频率。我 我们将代测信号设置到起始频率和中指频率范围之内，那么我们在屏幕上就能测到这个波形了，但是测到波形之后，有时波形会超出屏幕范围，我们怎么调节呢？按幅度按键 浮动按键，按下后有一个参考电瓶，参考电瓶表示的是屏幕最上方这个点的电瓶，如果他设置的是零 d b， 那么我们最大只能测到零 d b 好的信号。如果我们设置的是十 d b 好，那么我们最大能测试到十 d b 好的信号。 我们看一下中间还有一个 spa， 这个按键设置代表的是什么意思呢？按下 spa 之后，他出来一个扫宽，扫宽的设置是我们从屏幕左边扫描到屏幕右边这个范围内 频率的大小。我们刚才起始频率设置的是一兆赫兹，中指频率设置的是二十兆赫兹，那么从屏幕左端到屏幕右端，他的频率差是十九兆赫兹，那我们看一下扫宽就是十九兆赫兹。 我们为什么要设置扫宽呢？我们看一下按下频率之后，除了起始频率和中指频率之外，他还有一个中心频率的设置， 中心频率代表的是我屏幕最中间这个点的频率的大小。如果我设置了中心频率，同时设置了扫宽，那么我们也能确定我们屏幕从左到右这一段范围内的频率。所以我们一般设置中心频率加扫宽， 等于我们的起始频率加中指频率的设置，这是这三个按键的作用。设置了这三 按键之后，我们就可以把我们需要的信号完整的显示到屏幕上，但是这个信号的大小是多大呢？我们看一下这有一个 p 可按键 分值搜索，按下 p 可按键之后，自动有一个三角形的光标定位到我们最大的分值，那么我们就可以读到这个信号的大小。 学习了这四个按键之后，大家是不是觉得自己对拼图仪的使用有点头绪了，刚才学的都可以忘记了，因为我们还有一个按键，一键搜索， 按下这个按键之后，什么都不用设置，仪器自动将波形设置到最佳位置，并且将我们的测试值显示出来， 这就是自动搜索功能。学会这个按键，其他按键都不懂，都可以正常使用平复分析仪。如果本期视频对你有用的话，欢迎点赞收藏，我们下期再见！拜拜！

今天教大家一招，要用频谱仪测试一个型号，只需要三个步骤，仔细听好。第一，设置合适的频率。第二，设置合适的幅度。第三，设置合适的贷款啊，说好了 就结束了，对啊，就这么简单，就这么高效，如果不懂可以出字幕，就知道耍碎片站，这样谁学的会啊， 来记笔记。第一，设置频率。设置频率的作用是为了让这个信号移到整个屏幕的中间的 c 位。设置频率呢有两种方式，第一，中心频率加扫宽的形式，首先设置中心频率，四点八个 g 和 g， 扫描宽度设置为实照，或者这样我们就可以看到这个信号已经在屏幕的中间了，那这个频率还有一种设置， 他的起死频率和截止频率他的效果是一样的。第二，设置幅度。设置幅度的目的是为了让这个信号上下可以在屏幕上显示完整。设置幅度也有两个指标，第一，参考电瓶，参考电瓶是为了改变整个信号在屏幕中间的。 第二，衰减器是为了改变显示的比例，所以通过这两个设置可以让信号完整的 是在屏幕中间。第三，设置贷款。设置贷款的目的是为了改变信号的胖瘦，让他看起来不胖不瘦更合适。贷款呢也有两个，第一个是分辨率的，这个呢可以直接 改变这个信号的宽度。第二个呢是视频上，这个可以改变底罩的毛刺的强度，让整个信号看起来更光滑，那么这样几个 你就可以在屏幕中间创造出，这才是电子工程师眼中最完美的商务。 其实我刚才跟你讲那么多，你都可以全忘记，其实我们的 ps 原先呢，有一个神奇的功能，只需要按着一个键，只需要按一下，你看信号是不是有测试啊？啊？那你不早说。

大家好，又见面了，今天带大家了解一下如何使用屏幕仪云彩宽功能测试迈腾调至信号。 今天用的频谱仪是我们公司自主研发生产的 sa 幺六零零 b， 接下来进入测试环节，首先我们用信号文输出的脉冲调至信号载播频率为一记赫兹，周期为四十毫秒，宽度为十毫秒。 首先复位频谱仪按频率键设置中心频率为一 g 赫兹， 按扫宽键设置扫宽为零扫宽，按扫描键设置扫描时间为八十毫秒。 按触发键按触发视频。 此时频谱仪可观察到稳定的脉冲调制信号的包落，且频谱仪红坐标起点是一个脉冲调制信号周期的开始。我们可以用 mark 键测量我们解调的脉冲调制信号的包落是否正确。 按 mac 键按常态输入零毫秒，此时评标一显示在红坐标起点处。按叉直输入十毫秒， 可看到评标二位于脉冲信号一个脉宽的中指处。 输入四十毫秒，可看到评标二位于脉冲信号一个周期的中指处。通过以上操作，我们可以看到测量的脉冲调至信号周期为四十毫秒， 宽度为十毫秒，与信号源输出的脉冲调制信号参数是一致的。以上就是本期视频全部内容，如果大家对于测试还有疑问的话，欢迎大家在视频下方留言，我们下期见！

零零七，我明明输出了一个遗迹赫兹负一百 db 毫的信号，但是在屏幕以上却看不到，这什么原因啊？哦，我看一下现在评比也显示的噪声电频在负七十 db 毫左右，大于负七十 db 毫的信号才被检测，小于他就显示不了。你想要测量负一百 db 毫的信号，就需要降低他的底噪， 那怎么来降临他的底罩呢？一般用以下几个技能可以降低底罩，提高屏体的测量灵敏度。第一步，我们设置好平均参数旗指范围，首先设置参考电瓶为负四十 bb 号。 接下来我们设置瓶瓶的衰减器，如果输入信号非常接近我们瓶瓶的本体噪声，那么减少输入衰减量可以使信号高于噪声，从而提取出来，减小输入衰减量。设置为零滴滴，我们看到底噪降低了，但人没有发现信号。别慌，设置二技能。第二步，打开瓶瓶的浴放， 我们看到底噪降低了，但人没有发现信号，那么我们只能上大招了。第三步，减小分辨率带宽分辨率带宽的设置会影响分析与内部噪声的显示电频，当分辨率带宽减小十倍等，底噪声会降低十 bb， 我们现在把它改成十 k 赫兹， 可以看到屏幕上的信号已经出现了，我们再减少一点分辨率，改装让他更明显一点， 这就是刚才信号，你明白了吗？明白了，那，那它瓶口一可以测到最小信号是多少呢？你自己算一下呢？这台 psa 数钱 a， 它的顶灶最小能够达到四一百六十二点一毫，在五十欧亩的负载下就有多少微服呢？兄弟们不算出来了吗？

苹果仪和信号源测试只需要三步仔细听，第一步设置频率，第二设置带宽，第三设置幅度，就这么简单，就这么高效，你会了吗？

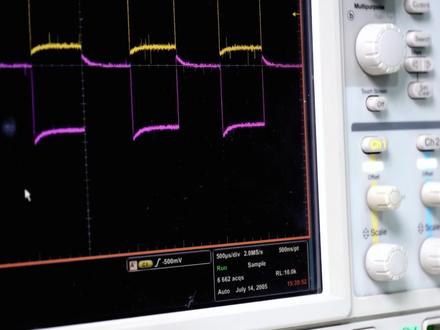

大家好，这里是安泰测试科技，上一期和大家一起认识了频谱分析仪的主界面，今天和大家介绍一下 如何使用频谱分析仪来观测信号。我们面前的这台 n 九零二零 a， 它可以测量到的信号频率范围是十赫兹到三点六 g 赫兹，功率最大三十 db 毫，也就是一网。如何使用这台频谱仪来观测信号呢？方法很简单， 可以按照下面的步骤来进行操作。第一步，我们可以设置频谱分析的频率范围，我们点击 f i e q 频率按钮，因为我们不知道我们即将测试信号的一个准确的频率，我们可以把频率范围设置的稍微宽一些，这里我们点击 大的设置起始频率，我们设置为一个十兆赫兹，然后点击 stop， 选择一个终止频率，我们给它设置为三点六级赫兹。第二步，我们设置频谱分析的参考电瓶，也就是纵轴最高处的这一条参考线， 我们点击辅助按键，这里我们将参考电瓶设置为最大至三十 db 毫，点击参考电瓶 设置三十。好，完成这两步以后，我们可以将信号接入我们的仪器中进行观察。频谱仪现在已经接上了信号，我们在接入信号前要确保信号在仪器的测量范围内，否则有可能烧坏仪器。 现在我们可以在屏幕中看到我们的信号。找到信号以后，我们可以将刚才设置的 频率范围和参考电瓶进行调整，便于我们观察。我们现在来读取这个标记点，它的频率是三百点零一兆赫兹，幅度是负十点一五的比毫瓦，它就是我们想要测量的信号，我们的测试就完成了。 以上就是本期视频的全部内容了，关注安泰测试科技，我们下期再见了。

如何手动测试一下我们的相位照生？相位照生是衡量一个信号发生器的品质的重要因素之一，它标示着这台信号产生的信号的频谱程度， 尚未造成的分析也是频谱分析仪最重要的功能之一。在测试之前我要准备两台设备，今天用了一台九井的 vsg 五千 a 矢量信号发生器作为信号产生专制，另一台 psa 五千 a 质量信号分析仪作为信号接收的装置。然后呢，还需要两根线，一根是这个色平线连接信号源和频谱的输入输出 端口，用来做射频信号传输。另一个呢是 dnc 的线连接信号源的实照输出到频谱的外部参考输入，让这两台仪器频率同步。准备好之后呢，就可以开始设置了。首先设置信号源，信号 员对向位造成的要求是在一季的窄波的频率下，偏于二十 k 赫兹，向位造成要低于负一百一十五 d b c 美赫兹首先设置信号源频率设置到一计，赫兹功率设置到负二十 gbm 输出。打开信号源设置好了，接下来设置平铺频率设置到一记赫兹 扫描带宽，扫描带宽呢，就要根据你想要测试的平片来进行设置了，比如说我们现在要设置的是二十 k 赫兹的平片，那扫描带宽设置到一百 k 赫兹就可以了，调整他的参考位置，让这个信号可以完整的显示。 接下来第二步就是设置分辨率再宽 rbwrbw 呢，他也不是越小越好， rbw 越小他的底罩会降低，但底罩降低的同时，他的单边带功率也会跟着降低，而且 rbw 越小可能测试的速度会更慢， 所以呢， rbw 只要合适就行。我们要测试二十 k， 这里呢是设置到一 k 赫兹就 ok 了，然后设置 vbw， 让这个线好看一点，我们设置一百赫兹，点播方式设置为君子点播，在 g 线菜单这里， g 线类型设置为平均值。 接下来就是最重要的一步，标记功能。首先用峰值搜索找到最高的载过的位置，接下来标记到选择插值模式，设置插值的平篇， 比如说二十 k 和字，再选择标记的功能，将标记的模式选择为倒声模式，倒声 的带宽设置为一赫兹。按一下测试开始键，就可以看到一个技术 从一到一百，当他技术满一百之后，最后得到的平均值就是我们要测试的一计鹤值平天，二十 k 的情况下也向于造成，那如果要看其他平点的值，你只需要修改这个平天值就可以了。 这就是向外造成测试的所有步骤。其实啊，测试向外造成不用这么麻烦，我们九井的 psa 五千 a 有专门的向道模式，切换到这个模式之下，只需要自动一键测试，就可以看到所有平间点的测试图了，就这么简单。
