cadence原理图设计教程

点击 file 六 library， 然后保存为 cbs， 我们保存在桌面上，随便命一个名称， 然后点击保存，然后鼠标点右键 newpart 命名，比如我们 t p s 七九三三零，它的封装是 s o t 杠二三杠五，然后点击 o k， 这样我们就得到了一个基本的元气镜面，然后我们再放置引脚，先放置第一个 引脚，第一个引脚是 v in 输入端 好，我们一连放三个，然后再来修改这个框，我是可以拖动的，鼠标左键可以直接拖动，然后放好它的标号，第一个是 name， 第二个是 number， 就是引脚号，第一个是引脚名称， 好，这个要修改一下，再放置第四个引角，四个引角是 f b， 然后 name 是四， ok， 好，再放置第五个引脚，五个引脚双击修改，准备 out， number 是五， 然后画一个外部的一个框，直接点叉掉，直接点叉，然后点式燃气键，我们就直接已经保存了，然后我们再先建一个 design 设计文件， 然后我们再加元气键库，点，直接点 ad library， 点双击 iwe， 然后复制的文件 t p s 七九三三零已经在了，直接点 ok， 放上， 这样子我们第一个元器件就创建成功了，然后双击看一下它的手信，封装是 s o t 二三杠五，代表我们的元器件创建成功。

好，那么接下来呢，我们啊来进行连线，呃，连线的话，这个三角跟电阻这边要接，然后一角跟一角这边要接，对不对？走向命令按哪一个呢？按这里快捷键是 w， 这里呢有一个连线的命令， 我们把光标放在这个位置的，你就可以看得到了，或者是你用这个在太阳里面有个放置啊，放置走线， 就这一个图标，就这个图标，你把光标放在这个地方，他就会提示这个命令是什么作用，看到没有？放置连线， 我们单击他接下来就可以连线了，点一下，记得他这个洋气叫广角，不是有个西宽吗？对吧？你一定要点到这个西宽点，他看没拉出来，然后 他要跟二脚这边来连接，也是一样，要拉到这个膝关这里来，然后在膝要拐弯的地方啊，你可以拉下来一点点，没关系，点一下鼠标左键，然后再拉过来，再点一下鼠标左键，再拉上来，好， 然后他还是处于连线的命令连线的状态，你要退出的话，就按 yes c， 这样退出这个当前命令，你的光标就可以随意动了，假如你没随意动的话， 没有取消的话，你看你这样一移的话，他的界面会跑偏了，知道没有？所以你可以啊，拉完了之后，按一时间退出或是按 w 退出 w， w 是开始连线，再按也是 w 的，就取消连线啊，所以这个也是一样，我们一脚要连，我就可以自己按快捷键 w 了，然后点一下，再点他好， 然后再继续再点他，再点他好，退出，按 w 或者按月十七，这样好了，连好了 好，然后这一端也要接吗？对不对？我们看一下这一端啊，这一端电容这里啊有一个是接到一个电源符号，一个是接地符号，那么我们在这里就要接一个电源符号，这边要接一个接地符号。那电源符号，接地符号呢？在哪里呢？ 你注意看啊，这里呢就是接地符号，这一个就是电源符号，好单击他这里呢有很多电源符号和接地符号供我们选择，好，比如说圆形的，好 这两个啊，这个 c 宝了，这个是什么？就是说明你用的他的库里面的这个风装叫什么名字啊？叫微兮兮的，就 这长这样的。然后下面的内蒙呢，就是你分配了封装名，不是分配的网络名。你这是 vsys 吗？所以这里要改一下 vsys， ok， 然后在这里放置啊，放在这里好，放好了， 右键结束。一定要记得哈，你每做一个动作，如果你不想再往下做的时候，一定要右键结束，那接下来要连线对不对？按 w 点他这个膝宽再连过来，好，再马上右键结束。接好了一个 电源符号了，所以这里呢很多人会搞错，特别是刚开始画眼图，经常把这种电源符号变看成测试点，或者是把测试点看成是电源符号啊，这种是最容易搞错了，所以说你们 看图的时候要注意一下，然后这边要接地，那我们单击这个接地符号，然后找到一个接地符号，比如就是他了，所以名字叫尖地，那我们就叫尖地了， ok， 然后你看他不是要转过来吗？嗯， 转不了，按啊按啊，看没转的了啊，然后发这里，然后马上要退出，按夜时期限退出，然后按 w 连线接上去， w 退出好了， 电源符号，接地符号全部都接好了。那假如呢？他这里还要接出气哈，假如还要接到其他地方去，接到另外一页，那你就交夜间连接服务。如果在同一页里面接的话，比如说是一个死能信号，那你在这里就加上一个一 n 就好了。这里啊，假如你要接出去 接到，比如下面的 ic 跟下面 ic 要相连的话，你可以放一个网络名，下面也放一个网络名就可以了。如果接到另外一页的话，就要加一点连接符哈。这个我们啊，这个案例没有，我们就不讲他了啊，这样就完事了。然后这里二角也是接地，看到没，二角也接地， 所以呢，我就可以复制粘贴，复制的时候注意一下哈，如果你只是复制这个符号， 复制粘贴看到没有，他就符号，他不是还带有一截像像吗？所以呢，我就可以一起复制宽一下，看吧，像和这个符号一起复制，然后 ctrl c， 然后在这里 ctrl v， 拿来对准呢，对准的时候一定要对准这个 c 宽，好 搞定。这边也是一样啊，然后这几个也是要接地的， 我也是粘贴，粘贴之后转一下看吧。转好了之后呢，你可以继续复制粘贴了啊。我现在移动他移动他们，我移动他想要对位他，他不让我接上去，知道没有， 他不让我接，那我就算了呗，我就复制粘贴，你复制粘贴他就可以让你粘上去，你移动过去，他就不让你乱接。 所以说我这里就采用的是复制粘贴，这样就不容易出错。好了，这个不要了，就可以删掉了，想弄他就按 delete， 这样就可以把它删掉了。好，然后这这里呢是查了输出，那我们接下来继续接按 w 连线好了， 继续连他啊，继续连他，然后这输出吗？啊？输出呢？这里也有一个电源符号哈，我们看一下这个图纸是不是 接下来了这一个。是啊，这里还有一个正式啊， v 三三 wifi 的这个电影。好，那接下来我们在这里也加一个。 好，这个时候我也不想加，我怎么办呢？我复制粘贴，复制，然后粘贴过来，然后我先把名字改好了再粘贴过去，这是一个绘图习惯， 大家呢之所以老是发育的低节问题就是没有一个很好的习惯，很多同学呢是直接把他想中啊，复制拿着直接粘贴过去了啊，粘贴过去之 忘记忘记改怎么办？叔叔和叔叔短路了知道吗？我呢是把他粘贴过来之后先改好名字，确定好没问题之后呢，再把它重新再复制粘贴过来 好了，这样就不会错了。我是确保没问题之后才把它放上去啊，你们千万不要直接随便捏，捏完了之后啊，有时候忘记改了，经常会有的事情 啊，所以说大家习惯很重要哈。好了这个符号就改好了，然后我们看看他有没有什么网络名啊？这里没有， 只是下面这里有网络名哈，网络名下面的听见我就不放了哈，下面这个因为这个天线坐着啊，我没有把它做出来啊，你们自己做一下。然后呢？这个符号看到没？这个，这个是网，这个叫叫网络标 签哈，网络标号。网络标号怎么标呢？就是这里这个是放置网络标号，单击他输入你的名字，比如说我这里是一个有一个死人信号了，要接出去的。好，那我就点中他放一个网络标号在这里， 相同的网络标签呢，他就表示要先连接的。嗯，好，那接下来再给大家讲一下夜间连接服，夜间连接服就是这一个命令， pot 端口，放置端口，选中他，你看这是很多端口 啊，没有那种三角形的哈，有这种那也是可以用啊，没有那一种的话，你就用这种也是可以用啊。啊，不一定一定要三角形吗？你用这种也可以啊，比如说这里要接触器， 那我们放一个夜间连接服结束看吧，你用这种夜间连接服也是可以用。然后你这里不是三角形吗？这里看没，这里有三角形吗？啊？他只是一个符号不一样而已啊，都能用。如果你一定要三角形怎么办？ 假如你一定要用这个三角形啊，那库里面你这里加进来的时候没有，你就要去加载你的库，再加载。好，那还有一个正更简单的方法。那我这一份没有啊，那我另外一份图纸有啊，那我就去打开它， 我打开另外一份图纸看，没有在这里复制粘贴，行了吧？所以我在这里面啊，找到这个符号，我们打开，你看吧，这里不是有符号 号码哈，有进有出哈，我们看一下啊，我看我们就把这符号复制过去呗。 啊，这里没有，这里只有出气的，没有进来的，我们重新再打开一页，在这里面点他，然后选中这个。好，这里有了，有进有出。好，我们就选中他， 这是出气的，这是进来的，看到没？一个进一个出啊，那我们就一进，一出的话，那就好办了，我们就复制这里就好了， 看吧，这是一个进来这是一个出气的，这边是一个进来的啊，我们我们为的是这个符号，你就 ctrl c， 然后呢回到你的这一份原理图里面来，然后 ctrlv， 看吧，来了看吧， 所以有时候呢，我们就去参考版里面去提取一个出来，这个就可以删掉了。不要了，我们要他看吧，要他，那我你在这里粘贴过来的话，他就不让你连的看吧，有感叹号，那怎么办呢？你就复制就好了，复制粘贴好 放过来好了，然后把它连上，他叫伊恩的哈，你的名字就改一下，改成伊恩 好，然后前面的十三什么意思呢？就是代表这个网络跟第十三页有连接，知道没有？你现在不需要的话就直接把它删掉就行了 啊，不需要就直接把他删了，删不掉你别管他了，就找一个，找一个角落给他放着啊，找一个放垃圾桶里面去啊，这东西又又不需要了。 好，那这里就不用了，他两个是一样的啊，有一点点音符就不用放这个网络标签了啊，有了，那另外一个端也是一样的啊，你需要就去里面去复制就可以了。 所以呢，接下来大家画眼图，你需要什么符号，需要什么端口，需要什么器件，你找不到了，找我就可以了， 哪怕大家以后去工作中也是一样的嘛，比如说你要画一个 hdmi 坐着， 你再说一下就可以了，直接发给你了啊，要一个什么 ic， 只要我们用过的，那就直接给你就可以了，给你现成的眼里涂红妆，现成的 pp 红妆你直接提起就可以了啊？就不用自己去画，明白没有？

大家好，欢迎加入 s i g 零零七，从今天起我们就开始学习 k 单词软件的使用方法，这套 k 单词软件使用教程呢是 s i g 零零七系列教程的一个部分，那么除了这套教程之外， s i g 零零七系列教程呢，还包括 啊，开单词软件的仿真教程、天六千系列电子皮开发应用电子皮开发环境 css 软件教程、高速电路信号完整性设计，电子兼容设计啊这些教程呢，那么在今后会陆续的推出，请大家关注。 那么大名鼎鼎的开联词软件，大家一定都听说过，那么这套软件呢，它是定位于高端设计，如果说你以后想从事高端设计的话，那么我劝大家一定要好好学一学这套软件， 对于你以后职业的发展会很有帮助。这套软件的功能非常的强大，那么很多高端的产品都是用开单词软件来设计的，大家都比较熟悉的，比如说电脑主板，手机主板，那么有百分之六十以上都是开单词软件的手笔。 这套软件呢，给用户留出了非常多的啊控制接口，那么在 pcb 开发的过程中，几乎每一个操作环节你都能随意的去控制，那么所以说呢，操作起来也稍稍有些复杂，那么很多人在学这套软件的时候都会感觉很难，很长时间都不能入门， 这里我可以告诉大家，其实这套软件并不难学，你之所以感觉到难，就是因为你没有掌握一个正确的学习方法。那么我在策划这套教程的时候，一直在反复考虑的一个问题， 怎么能让大家在最短的时间里尽快的学会这个软件，后来呢，我找到了一种工程化的一种学习方法，那么我相信带大家学完这套教程之后，一定会呢，对于开通软件的操作比较熟悉，然后能够熟练的进行工程开发， 那么这套教程的宗旨就是希望大家呢，嗯，不仅仅是学会，更重要的呢是让大家如何快速的去学会它。 那么另外一个呢，也是呃，希望大家在学会软件的同时，那么也学会 dsp 硬件的开发，那么让新手入门不是很困难。 那么这套教程呢，是以一个工程项目为主线的，从原理图设计开始，一步一步手把手的教你软件的使用的主要缓解和操作方法。那么 下面我们就来看一下我们要开发的电路板项目。 嗯，这是一个 dsp 最小系统，那么整个系统呢，非常的简单，主芯片采用的是天 i 公司六千系列的一款 dsp 六七幺三，那么其他的模块呢？包括时钟模块，电源模块 啊， flash 用于存储电子皮代码，还有一片 sd ram。 那么后面这一部分就是音频输入输出模块 啊，除了这些之外呢，还有啊，用于电视机调试的，这太可接口，那么为了系统扩展的方面呢，我在这一部分又留出了很多扩展口，那么便于你系统的扩展。 嗯，采用这套系统呢，主要有两点考虑，第一，这套系统非常的简单， 对于新手来说呢，入门非常的容易，那么第二，大家都知道现在呢， dsp 开发是一个很热门的方向，尤其是 ti 六千系列， dsp 在开发，那么市场上人才需求量非常的大，薪水也很不错， dsp 六七幺三这一款芯片用的是非常的多，那么把 dsp 系统作为开发项目，仍然呢是本着快速学习这样一个原则， 在这大家学会开单词软件操作的同时呢，也扫清 dsp 系统开发的入门障碍，可以说是一举两得，对于刚入门的新手来说呢，可以少走很多弯路，那么下面我着重讲一下学习方法。 在大家使用这套教程的时候，大家一定要注意两点，第一就是一定要把这块电路板作为你的一个项工程项目去做，你的目标就是亲手去做一块 dspk 开发板，你时刻要提醒自己，我是在开发电路板，我不是在学软件，那么我的目标就是把要把这块板子做出来。大家在招手画的电路板之前呢，呃，我希望大家最好先大致的了解一下那板子上这些芯片，它的那个 data shit 啊，你不需要了解的太细，你只要知道每一个芯片它有多少管腿，那么它每一个管角它是干什么的， 这就行了。至于外围电路该怎么接，大家先不要去管，那所以这套教程呢，我啊我会把这个介绍电这个电路板的详细的电路原理图给大家，那么你照着画就行了。 好了，那么做完这些之后呢，大家就可以开始画电路板了，那么软件不会怎么办？这个时候才是你 真正需要使用这套教程的时候，你跟着教程中的操作一步一步的去做。那我再告诉大家一个方法，在大家看这个教程的时候呢，千万不要被动的去看， 一定要参与进来，播放的时候呢，全屏显示，那么你拿着鼠标我点哪个按钮，你也跟着去点，就像你自己真的在操作这个软件一样，那么这样的话呢，学起来会非常的快。 嗯，好，学习方法呢我我就大致的先说到这里，那么下面我介绍一下这套教程的主要内容。那么这套教程呢，主要包括三三大块内容，第一是，呃，如何利用嗯 o r c d capture c i s 来进行电路原理图的设计。那么 第二部分是，呃，如何利用开联 s p c b editor 这个组件来进行 p c b 的布局布线。那么第三部分就是光绘文件的制作，也就是也就是呢，如何生成个本文件， 那么这个是什么意思呢？呃， pcp 厂商，他在做电路板的时候，他都要呃生成一个光绘文件，那么他做电路板是用光绘文件来做的， 以前大家可能会用过 proto 之类的这一类的软件，那么你用它的时候呢，你直接把工程文件交给 pcb 厂商就可以了。 其实 pcb 厂商在接到你的工程文件之后呢，他也是要先把这个光辉文件做出来，只不过你在利用那些软件的时候， pcb 厂商很熟悉这些软件，光辉光辉文件制作 做呢，这一步是 pcp 厂商替你做了，所以说呢，大家可能就没有太关注这个事，但是现在你如果利用开的这个软件来来画图的话， 你最终你必须自己来完成这个制作，因为很多 pcb 的厂商，他是不接受开单词软件的工程文件的。 那么通过这本这套教程的学习呢，你最大的收获应该是你开一开发出了一块 dsp 电路板， 在你学完教程之后，你就应该有一个实际的产品出来了，那么至于软件的操作，他只不过是你开发电路板过程中他的一个辅助工具而已，你的板子出来了，那么软件 你自然而然的他就会了。好，下面这个呢是我，呃，随着这套教程呢，送，随着这套教程一起送给大家的啊，一个材料的清单，那么包括 系统的原理图的工程文件，系统 pcb 图，工程文件，原件库，封装库文件啊，那么板子上的芯片的 data 还有呢，给 pcp 场上的个本文件，也就是这个光绘文件。那么另外还有一套呢，因为这个版呢，它是一，它是一个 dsp 的系统版，所以说呢，我会把 dsp 六七幺三的程序的 c 语言的原代码 也一桶给大家，那么便于呢，有一些有些个呃朋友呢，可能是比较比较想学这个 dsp， 那么也 方便大家来学习。 好，那么这个呢，就先说这些，下面呢我们就进入软件来看一下。 好，首先我们熟悉一下这个软件啊，在这套教程中呢，我们开单词，呃，开单词软件的版本，我我们用的是十五点七， 大家看一下，当你进入这个软件之后，你发，你会发现这个里面呢，他的组件非常的多， 我给大家简单介绍一下。那么第三 ntrcis， 这个就是我们在进行扳机设计的时候，用来画电路原理图的，就是这个软件，那么下面这个呢？呃，带 hdl 的这些， 这这像这些都是进行这个芯片开发使用到的，那么扳机设计我们不用它，那么这个类 out， 这两个类 out 是 o r c d 自带的画 pcb 软，画 pcb 版的，呃，那个布局布线的一个工具， 那么一般 pcb 呃画 pcb 版呢，我们用开灯，就是用开灯软件本身的，像下面这些就可以了，那么因为这个呃这个类奥特这个工具呢，它的功能不是很强，我们一般都不用它。 好，下面这个 p c b editor， 那么这个呢，就是开单词公司开单词这套软件用来进行 p c p 版布局布线的一个主要的工具。那么下面这个呢是呃制作 p c b， 嗯，电路板的时候呢，你每个原件你要画一个封装，那 这个就是封装库制作的一个部分，那么这个 router 是一个自动布局自动布线的一个工具，下面这个 sipcb si， 还有 呃 s i d explore， 那么这两个呢是用于电路板的信号完整性仿真的。好，那么下面我们就呃进入呃原理图工具 hmm， 好，大家看一下啊，那那么这个对话框里面又会有很多很多的组件，那么我们画电路原理图的时候呢，主要用的是这个红花 r c capture c n s， 那么它和这个第一个有什么区别呢？就是这个 r c d capture c n s 呢？呃，它的好处就是在你画电路原理图的时候，你对于 呃电流原理图中所有原件的一些管理非常的方便，比如说你生成这个原件的列表，或者其他的一些原件的信息的管理，他是很方便，所以说呢，我们用选用这个组件好， ok， 这个软件呢打开比较慢，好，现在界面已经打开了，大家看看一下，那么当你呢第一次打开的时候，这个页面这个界面呢是空的，只有这一个，呃，三十 lock 这个窗口。 好，那个现在我们先打开一个呃工程文件看一看一下，那么怎么打开这个工程文件呢？有 feel open product。 好，那么这里呢，我已经给大家准备好了一个工程文件，现在我们打开熟悉一下软件的界面。 how， 好，大家看一下，那么这个呢？是一个，呃这个框图呢，是一个呃工程管理窗口，那么我们可以把右边这个主窗口也打开好，把它调整一下。 那么这个软件的页面界面呢，主要是分成这么几个部分，左边这个是工程管理窗口，右边这个呢就是原理图页面窗口，那么这个就是我们画原理图的时候主要工作区 啊。下面这个三十 log， 这这个窗口是什么意思呢？他就是说当你在对电路原理图进行一些操作的时候，嗯，有很有一些关键性的操作，他会在这这个里面给你记录下来，会显显示在这里，那么同时 呢，在你的工程文件中也会保存一个日志文件。好，这个呢我们现在先不管他， 现在大家看一下，那么左边这个工程管理窗口这个里面呢？这个 s i g， 这个 d s n 这个文件，它就是说，呃是你建立工程的一个数据库文件， 那么这个数据库文件里面包含了电路原理图，这个，呃， schematic 啊，那么这个文件夹呢？这个里面都是你所生成的电路原理图的，所有的页面都在这里，那么下面这个点赞 catch， 那么这个是，呃，这个是什么意思呢？ 大家看一下。这个里面有很多很多的原件，那么这些个原件呢？都是呃我右面我这些个原 图里面所用到的，比如说这个啊，运 ad 啊，运放啊，还有一些电容电阻啊，还有我所用的那些芯片，一些芯片啊，什么电源 d， 还有一些接口等等， 那么这些都会在这里面有有保存一份。那么当你每一次在电路原理图页面上放置一个原件之后，那么这个里面就会把这个原件保存下来， 他会做一个记录，当你下次再放同一个元件的时候呢，你就会可以很方便的从这个点赞 catch 中把这个元件提出来，然后放在原理图页面里面， 那么这个点赞 catch 呢？还呃还有很多其他方面的很重要的一些应用，那么当后面呢，在具体的话电路原理图的时候，我再给大家详细的解释， likewise， 那么这个 library library 呢？这个就是说大家画电路原理图的时候会用到一些个原件，那么这个原件呢，你是需要一个需要一些原件库的， 那么就可以在可以把这个原件库加在这个里面，当然呢你也可以在另外的一个位置上把这个把这个原件库加进来。 好，下面还有个 output， 那么这个呢，就是说在对这个原理图进行操作的时候，会有很多输出的一些文件，那么在这个里面，嗯，他也会显示在这个里呢，方便大家来管理 好。下面呢我们看一下这个菜单系统， 大家看一下啊，这个 olcd capture cis 这个软件呢，它的菜单系统是上下文相关的，也就是说你点击不同的窗口， 点击不同的窗口，他的菜单是不一样的。比如说现在我，我激活呃工程管理窗口，大家看一下，这个里面有一个点赞，有一个 repose， 那么我激活页面管理 原理图页面窗口的时候，大家看一下点赞窗口点赞这个菜单没有了，那个 report 也没有了，然后呢这个里面又多出了一个 place， 所以说呢，这个菜单这个系统是和各个页面他是相关的，这样的话呢，你激活某一个页面的时候，你能用到的这些个菜单他就给你显示出来，你用不到的他不会给你显示，所以说操作起来比 方便。大家看一下右面这个呃快捷工具条，那么这个呢？同样他也是呃上下文相关的，比如说现在我激活这个工程管理窗口这个菜单就会消失，因为呢，你在这个操窗口里操作的时候，你是不需要这些快捷键的。 看好，我激活这个原理图页面这个窗口，大家看一下，这个又出来了，那么在你呃，你激活这个原理图页面这个窗口的时候，你在这个里面操作，他就涉及到一些，比如说你要放置一些原件，比如说 power， 比如说那个 地标这地标识，比如说还有一些拉线、总线，还有网络标号等等，那么你都是在这个里面操作的，那他这他这个呢，快捷的一些按钮就会给你显示出来。 好，那么今天呢，我我们呃对于这个界面呢，我们学学一些简单的一些操作。首先在这个工程管理窗口中，我介绍这样几个操作，就是原理图页面的创建、删除和重命名等 等这三种操作。首先我们看一下这个原理图原理图页面怎么样去创建他？有 啊，有两种方法，那么第一种呢，你可以用菜单操作，选中这个原理图文件夹，选中点赞，然后然后 new schematic page， 大家看一下，那么这时候弹出一个对话框，这个对话框就是让你给这个原理图来命名，比如说现在我给这个原理用命名为，呃， 嗯嗯，就是一吧。好， ok， 大家看一下，那这个一，这个这个原理图就出来了。 那么第二种方法怎么做呢？就是选中这个原理图文件夹，然后右键，然后 new page， 大家看到这同样的也是可以创建的这个原理图呢，我把它作为二。 好，大家看一下，这个二也创建也创建成了。那么删除操作呢？也是有两种方法，第一，你选中你要删除的这个呃，原理图的页面，然后选 design， 然后 delete， 那么这样点击确定，大家看一下，这个原理图一就被删除了。那么第二个，第二种操作方法更简单，他跟 windows 里面的操作是一样的，你选中这个，直接 直接在你的电脑键盘上按 delete 键就可以了。好，原来图二也删除了，那么下面再讲一下这个重命名， 比如说我想我这个原理图，我不想叫这个名字了，那么我怎么怎么去改呢？那么这个也是在这个，嗯，点赞这个菜单里面， 然后选中 we name， 好，那么这个我把它重名为 ad， 比如说我 ad 零一，好， ok， 大家看一下，那这个名字就改变了，同时你在这块你看一下，那这块显示的名字也变了。 好，那么第二种方法，第二种重命名方法呢，就是用右键菜单 点击右键，然后 rename， 好，那现在呢，我把它重新命名，把，把这个零幺删掉，好，现在大家看一下，那么这个名字呢，同时呢就都变了 啊，对于这个工程管理窗口之中的操作呢，今天主要去介绍这三种，那么啊对于其他的一些操作呢，在后面具具体的画原理图的时候再详细的讲。 那么对于这个原理图窗口，今天简单的介绍这样几种操作，一个就是原理图的显示，浏览方面的，比如说放大缩小，比如说窗口的滚动。首先我们看一下这个放大和缩小的操作， 对于原理图的放大和缩小，最简单的方法就是使用两个快 快捷键，一个是 i， 一个是 o， 现在我现在我我把它放到最大，给大家演示一下，如果说你想放大这个，你直接按 i 键，你看那么原理图就放大了，你再按他又开始放大了， 那么要想把它缩小呢，你就直接按 o 就可以了，那么这个呢，它这个放大和缩小的时候，大家注意一下啊，你的鼠标点在什么位置，那么你放大的时候，它就会以鼠标 这个所在位置为中心进行放大，那么缩小的时候呢，他就是按比例缩小，这个没有什么了，那么放大缩小，嗯，另外一种操作方式呢，你也可以利用菜单来操作，然后 vivo 这个 zoom， 你选择这个 a 就是放大，大家看一下，那么同样缩小呢，你也可以用这个好用 hot 就是缩小，那么放大缩小呢啊，还有第三种方式， 按住这个 ctrl 键，然后用鼠标的滚轮啊，往下拉，那么这个呢，页面就放大，用滚轮向上推，他页面就缩小， 好放大，缩小呢，就就有这样三种方法，那么滚动呢？我先把它放大，大家看一下，那么如果说你把原理图放的很大，你想看其中的某一块怎么办呢？你可以通过这个滚动条，像 windows 里面操作一样，可以拉动滚动条来看， 这是第一种方法，那么第二种方法呢？你也可以用快捷键来操作， 如果说你想把原理图进行上下滚动的话，那么你可以使用 page up 和 page down 这两个键好 点，配置 up， 那么原理图向上滚动点配置档，他就向下滚动，那么左右滚动怎么办呢？左右滚动是用这个 ctrl 和配置 up 配置档，他们配合着起来。 好，我按住 ctrl 键，然后按 page up， 那么原理图就向左滚动，我按住 ctrl 键，然后再按 page down， 那么原理图就向右滚动。 how？ 这个像像这一类的操作呢？可能操作方法都比较多啊，对于我们呃实际的应用来说呢，你只要熟练的掌握一种就可以了，比如说这个，呃，像，嗯，原理图的像原理图的滚动啊，那这个我是很少的使用，很少去用它， 那么我感觉更更方便的一种操作方法就是什么呢？如果说你想看某一块的话，那么我还不如就是把它放到最小，然后我把鼠标放在我想看的位置，比如说现在我想看这个芯片这个位置，那么我把鼠标放在这个里面，然后我快速的按这个 啊，我碰到别其他的键了， 那么呢，我把鼠标，我把鼠标放在这， 然后我去按这个 i 键，那么我就可以把它迅速的放大，这样就可以看了。所以说这些呢，具具体的操作看还是看大家的，还是看大家自己的习惯，只要你掌握一种方法就可以了。 那么好啊，对于这个软件的介绍呢，今天就大大致的先介绍这些 啊，我希望大家在回去之后，呃，先回去之后要看一下这个，呃，我们所用的工程文件的原理图，那么从下，从下次课开始，我们就开始进正式的来画这个原理图。好，今天就到这里，再见。

这节演示创建原历史工程， 选择坏菜单，然后选择新建，那么默认就是第四项就是原理图，然后在这里我们可以说一个名称 啊，这里我们可以选择路径， thank you， 好，此次可以注意到我们这个原力图工程文件就已经创建好了，然后这个电声就是我们的原力图文件的后缀，然后保存，那默认情况下， 新接的工程文件默认会生成一个配件，一，这一个配件页面 好带你保存，然后后期如果我们想添加或者删除一些页面啊，同样可以进行操作。那么这张节主要是演示怎样快速的创建这个工程，那么在实际项目中 我们主要需要保存的就是这个后缀的文件，那么至于由于这个打开第二声文件所产生的其他的附属的文件，我们都可以不用再管，都可以根据这个第二声再次生成， 这点需要注意说明下。

大家好，在安装完公益库以后，我们来看一下如何使用。接下来我们先基于 cadence ic 六幺七版本的工具来进行讲解。 那么一般来讲，我们是不允许对 p d k 库进行修改的，所以我们在使用 p d k 库之前，我们要先新建一个属于我们设计者的设计库， 我们单机 file new library。 在内幕中我们为我们自己的设计库 进行一下命名。在右侧我们选择第三个 attach to an existing technology library， 单击 ok。 那么我们选择将我们的设计库跟点一八微米的工艺库进行关联，也就是这个 u m c 下划线幺八 cmos， 我们选中这个工艺库，然后点击 ok。 这样一来我们就得到了一个我们自己的设计库。我们可以通过 library manager 来看一下是否新建成功。好，那么 library 这一栏里有 my lab， 这个 library 说明 新建成功了。那么我们再来演示一下在 i c 五幺四中如何新建我们的设计库。我们点击 file new library， 在内幕中依然输入我们的设计库的名称。在右侧我们选择 attach to an existing tech file， 单击 ok。 那么在 technology library 这一栏，我们选择 u m c 下划线幺八 c mouse 这个 p d k 单击 ok。 我们同样可以通过 library manager 来看一下是否新建完成了。那么这里有一个 my lab 一， 就是我们刚才新建的这个设计库。在新建好设计库以后，我们可以来尝试一下新建并编辑电路原理图。 那么在这里我先向大家介绍一下 hidens 的文件管理结构，我们点击 tools library manager 呃，我们发现 cadence 是通过一个三级的结构来管理文件的分别是 library， sale 和 view， 那么 library 包括我们自己建立的设计库以及 工艺库，那么我们在我们自己的设计库中可以新建各种原件或者电路的单元，那么每一个电路单元又包含若干个视图。 我们来看一个例子，我们找到一个猫四管的单元，比如 n 三三 m m， 那么这个单元里边有若干格式图，比如 layout， 也就是版图，比如 symbol， 也就是符号等等。那么接下来我们需要在我们的设计库中新建一个电路单元， 并且建立一个原理图，这样一个视图我们来操作一下，点击 file new， 接下来我们要选择 saleville， 那么在弹出的对话框中 library， 我们选择我们刚才新建的 mylive 设计库 sell， 我们输入我们想要建立的电路名称，比如 test， 那么 type， 我们这里要选择 schematic， 表明我们接下来是要进行电路原理图的编辑和设计。单击 ok， 那么接下来这个电路原理图的编辑界面就出现了，大家可以在这个 工具中尝试一下新建属于你自己的电路原理图。这里我给大家做一个简单的演示， 如果我们想新添加器件的话，我们可以单击键盘上的字母键 i， 那么 library， 我们可以选择 u m c 幺八 c mouse， 从我们的 p， d， k 中调用出来我们想要使用的原件，比如一个 n mouse 管， 在 view 中，我们选择 simba， 我们将这个 nmos 管的符号添加进我们的原理图编辑其中，我们可以选中这个器件，然后单击字母键 q， 那么在弹出的该旗舰属性对话框中，我们可以调整该旗舰的参数，比如该旗舰的总宽度， 该旗舰的勾到长度等等。 如果我们想要添加一些辅助类的元器件，比如说直流电，直流电压源，直流电流源， v， d， d， g， n， d 等等这些符号，那么我们可以从 on the log lab 中来选择。 如果我们想将这些元件连起来，我们可以使用导线来连接，那么我们用键盘上的字母键 w 就可以使用导线将这些元器键进行连接了。 如果你想旋转某一个元件，你可以在放置这个器件之前单击键盘上的 r r 键 来进行旋转。那么如果你想要让这个器件左右翻转，你可以胆，你可以点击 shift 加 耳键。如果你想让这个器件上下翻转，你可点击 ctrl 加耳键。比如我接下来要放置一个 mose 管。 好，如果我希望这个 mose 管左右翻转，那么我点击 shift 加 r 就完成了这个 mose 管的左右翻转。 同学们也可以尝试着点击一下这个工具栏中的 其他菜单，来摸索一下还有哪些其他的功能可以使用。接下来我们就 在 i c 五幺四上面简单地演示一下如何使用原理图编辑器。我们点击 file new sell view， 那么 library name 我们选择我们刚刚建立建立好的设计库， 然后 to 我们选择 composer schematic。 这里 i c 六幺六幺七就稍有不同了，大家可以注意一下。 好，那么同样会弹出原理图编辑器这个对话框。 我们要想添加新的原件，同样按字母键 i 与 i c 六幺七的操作基本一致， 大家可以进行一下尝试，这里就不再多做讲解了。

打造专业高校的 e d i 学习平台，欢迎关注蛐蛐 kens。 好，本讲我们带大家熟悉一下 cadence 软件，那么大家发现我这个桌面上面有装了这个十六点六，十七点二以及十七点四的这个 psb edit， 也就是版图设计软件，包括它的这个原理图设置软件，那么我是通过这个 switch 来进行选择， 选择 nations 来启动这些软件的，那么我建议初学者我们只需要装一款就可以了。那么我们本教程呢，主要是，嗯，针对这个十六点六的版本， 因为你把十六点十六点六呢学会了的话，像低版本的这个十六点三呐，十五点七以及高版本的十七点二，十七点四是很容易上手的，因为它只是一些功能上面的变化。 好，下面我们到开始菜单里面去看一下我们这个 cadence 软件，大家会发现它里面有很多组件，因为 cadence 这套软件它的功能非常强大，它每一个组件都是独立的， 我们可以独立启动，它也可以在我们的嗯，这个设置软件下面来启动， 嗯，我们主要用的就是这个原理图设置软件，点燃 n t c i s 以及我们的这个 p c b 版图设置软件 pzb editor， 也就是我们所说的 aligore， 我们这个用的是十六点六的版本，那么其他的组件呢？我们稍微了解一下， 像这个 h d l 的这都是芯片级设置的，它主要是，嗯，可能我们在 unics 下面运行呢，然后这个是进行一个错误的切割，这个是我们 p c b 下面要用到的， 然后像这个是做焊盘的组件，也是我们 p c b 上面就是零件的那种焊盘， 像这个就是自动布线的这个 s i 包括这个底下的。嗯， six pro 这个，这个都是，嗯信号完整性分析的。啊，这个我们了解一下就可以了。 好，我们现在打开我们原理图设置软件，因为我已经把它拖到桌面上面。我建议大家就是说第一次启动之后，我们一样的在这个开始菜单里面把这些主键 就是我们要用到的这个两款，一个是原理图的，一个是这个 p d b 设置的这个软件，把直接拖到桌面上面，这样下次启动就不用到那个底下去找了。好，我们现在打开原理图设置软件， 打开之后我们会看到一个 star page， 这个，呃，页面的开始页面呢，就是对我们以前的这个已经以前进行过 设置的这种工程文件，他进行了一个记录，就方便你去查看以及打开，像这种任何一个我点一下他就会自动进去。这个上面呢就是新建数据库，就是你新建一个数据库和新建工程工程底下包含的数据库， 然后我们打开数据库跟打开工程都是我们以前的进行过这种设置的，你要对它进行编辑，那么你在这个里面直接按打开就可以在里面寻找。好，我们把这个关掉， 然后我们打开一个工程 file open， 然后底下的 project 也可以直接的在这个底下操作，也是一样的。 好，我们以 ddr 四，我们打开个 ddr 四看一下，主要是熟悉一下我们这个操作环境。嗯，我随便点开一个。好， 这主要有这三个界面，这个就是我们原理图页面的主工作区，那么我们所有的对原理图的进行一些，嗯，逻辑连接啊、电器连接啊， 嗯，包括一些文本记录所有的一切这个原理图上面的操作都是在这个工作区完成，那么底下的这个 cc log 就是对我们这个工作的一些重要信息的一个记录。 那么这边呢是工程管理器窗口，那么它就是我们，嗯，这个点 d、 s、 n 就是我们这个数 文件，它里面包含了我们包含了我们原理图页面的文件夹，就是我们这个文件夹下面记载的全是我们原理图的 每个页面。然后这个下面的 desirecat 写，就是我们这个所有原理图这个页面上面用到的器件，它都会给你一个记录。 这个到后面还有很重要的应用，这个到后面我们具体运用的时候再逐一说明。这个 library 就是我们这些原件来自哪些库， 嗯，可能一些常用的就是来自于我们这个，嗯，这个软件自带的库，还有一些特殊的，比如说你特殊工程，你们就是我们自己制建的这些原件， 然后就是有自建库，那么你也要加入到这个里面这个 output， 也就是他对这个工程输出的一些文件是便于我们查看管理的啊，这个就是大概的这个， 嗯，工作区就是这个样子。那么然后呢我们看一下，我们比如说我们激活这个工作区的这个页面的时候，我们会发现上面的工具条 都亮起来了，然后我们激激活这个工程管理器窗口的时候，这个都变成灰色了，这个呢他就是一个上下联动的，包括这个，嗯，也就是说我们比如说我们在这个工作区所有要用上的 这些嗯命令他都会有，以这种形式他就会亮起来，可以让你操作。那么我们在这这边激活这边的时候，因为用不上这些，他就变成了灰色。 你们在工具条里面所有的这些都是属于快捷方式，他是跟我们菜单栏里面的这些命令是相配合的， 这里面所有的都是跟这个是相互配合的。像这个 plus 里面这些，它里面前面也是显示的这些工具条上面的这些图案就是跟这个相配合的。 好，这个大概的就是，嗯，大概的就是这些内容，然后这些 就是查找了这个我们就是自己去在里面去尝试都可以，嗯，摸摸着熟的，大概就是这样。下面我们就是进入到具体的一些简单的操作， 譬如说我们现在要是新建一个页面的话，那么我们就在文件夹这边点一下，然后 new page 这个就可以新建一个我们这个工作工作区的一个页面。我们好，我们现在以 嗯，零零， ok， 那么它这个地方就出现了一个零零的一个空白的页面， 那也可以更名 renam， 右键 renam， 比如说我们把它更名为零零幺， ok， 那这个是一样的，包括这种拷贝啊，这些删除啊，譬如说我们现在要对他的对他进行删除，删除你首先要把这个页面要把它关掉 啊，我们现在 delay 或者你的键盘上面 delay 也是一样的， 那这个就是，嗯，他的操作跟我们 windows 底下的操作，嗯，基本上是差不多的， 这个我们就是简单的介绍一下下，下一节我们就是正式进入这个原理图设置，具体的操作，好，本讲就到这里。

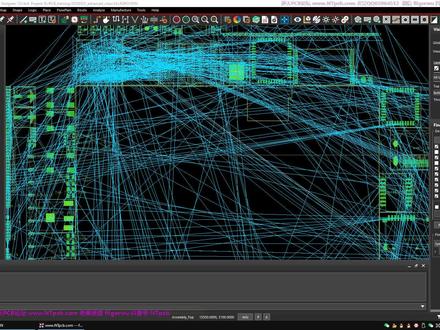

大家好，我是逆天 pcb 论坛管理员老吴，今天给大家讲一下开电视二里狗的几个这个布局的一个方式，反正把这个可能会常用到的一些布局方式呢都给大家讲一下， 像大家呢就看你自己习惯哪一个布局方式吧。首先这个 canis aligo 呢，到了这个十七以上的这个版本的话，跟 o s a d 之间呢，两个软件的话，它这个关联相对来说是有点改善了， 但是改善的话这个在同步的时候也会卡个半死啊，稍微不小心的话就卡的不要不要的。我们现在这个元器件呢，首先我们 元器件导游进来，导游进来的话像有的人呢可能会喜欢在后台布局，所以这先讲第一个方式，就是我们 我们现在这里面的话，就原理图可以打开，然后的话根据这个原理图呢，我们来框选采用这个后台的一个布局方式， 首先像这些元器件的话，它这个可以丢回后台的哈，丢回后台，丢回后台，我们想要快速的布局下来呢，那直接用这个快速布局就可以了，直接把它给放下来， 一般来说想要放在哪一个层，还有就是放在板边的上下左右的话直接自己放就可以了， 这样子也就是全部的丢了进来，这是第一个快速布局，全部丢到这，丢到这个板边上面来哈。第二个就是我们这个的话，大家可以按照模块化的这个后台的布局， 就是先把这些元器件我们还是全部丢他回后台数据库，然后在这里面呢，我们这个原理图的话，刚才打开的时候框选了一大堆的元器件，原理图他这边已经是同步了， 像这个后台布局呢，一般来说我们也就原理图打开，你想要从哪一页，那你就一页一页的调，先先调出这个界面，调出这个界面出来，我们手动的布局的这个界面，然后呢在这里面，比如上来说我们想要先 布这一块，那就先把这一块的元器件呢先给他弄进来，这里面只选原件就好，在这里面的话直接框选，然后到我们这边过来的话，到这边现在缓过来了， 那这边过来呢，对应的这个模块的元器件的话，他就已经全部的抓在我们的鼠标上，一般来说这个时候你可以把这些元器件呢给他全部的放下来，放到这里面放一堆吧。 ok， 这样子元器件的话我们就翻了一堆下来了哈。 ok， 完成这一堆呢，我们也就翻完， 这是我们第一个在这里面的话，手动打开了我们这个布局之后呢，原理图那边可以框选，他就会同步关联起来了，这样子一个布局。 呃，当然像刚才前面第一个方式的话，我们也可以采用这个，也就说我们像这个原件没有返回后台，也就是我们原件全部的先快速的丢到这个板边的话，我们也可以采用这个方式， 像大家喜喜欢用哪一个呢，你就用哪一个就可以了，只是这样子圆圈太多的话，我们会有点分散啊，把飞线线隐藏了， 比如像我们在这里面这个语言器件呢，他有点多，现在两边同步起来，又卡个半死了。 ok， 过来了，这二雷狗这个 o、 c、 d 之间关联的话，这个是有点太差劲了，比起那个 p s 来讲，像现在我们那边呢，已经是原理图已经框选上了这个对应的电路了，直接可以移动， 直接移动的话，在这里面呢就可以把它给抓一起， 一般这个方式呢，我们也就是把它给抓到一起去吧，但你也可以先执行那个移动的命令哈，先执行移动的命令， 然后再去抓也行。比如像我现在先把这个移动命令执行了，然后到这边呢，我们想要抓哪一块，直接在这里面框选我们对应的这个， 然后到这边直接单机把他给抓出来就可以了。把这一波延期间抓出来，然后在这里面的话，可以直接把这些延期间呢全部放一堆吧，一般这个方式呢也有， 这也是我们这个布局的话，交互式的每一个模块的话，把这个布局每一个电路呢，把它放一起吧。 这是我们这个在原理图里面框选的这样的一个方式。但是这个像 cadence、 elego， 如果大家有用到这个的话，可能会知道像原理图里面框选的话，有的时候你会崩溃的， 呃，比如像来说，有的时候我们在操作的时候稍微不注意，有可能哈你单机到账的一个连接非常 多的这样子一个 gnd 网络的话，呃，这样子一个网络呢？那 olcd 那边足够卡你个十几分钟半个小时了。比如像我现在选了这个，点击了一下一个 gnd， 因为整个板子到处都是 gnd 的，这边就现在就卡的完全不动了， 所以他这个关联呢就非常非常的鸡肋，所以我们用这个操作方式的话，一般来说你要用这个同步呢，你要比较谨慎，一般不要选那些连接非常多引脚的这种网络，不然你真要想哭， 真要想有点想砸电脑的冲动都有可能。像一个几十页的眼里头的话，你一显下去了，这边的都够卡了，有的时候甚至卡到半个小时上去，所以一般 来说就顶不住了，顶不住了忍不住的话直接给他强制的关闭重来了啊，就是第一个，这个是我们同步的，一般来说你等到他缓过来的话，真的是顶不住，所以干脆直接关闭重来，这是第一个方式， 反正如果用这个方式原理图同步呢，那你就操作的时候小心点吧，尽量的不要点击到网络，你就选选元器键就好了哈，尽量不要选网络， 所以这个同步的话就非常非常的鸡肋。接着我们再过来讲其他的方式，就说我们这个不同步的话，就把它给关闭吧，就不要让他同步了。接着我们这个第二个方式呢，就是我们可以做 一个论这个方式，也就是说我们在哪一块，你准备就是说原理图里面前面的话，我们每一个模块呢给他做成一个论， 比如在这里面我们像像这样的一个模块哈， audio audio 的话，我们可以在这里面呢先给它做成一个，先把它这些元器件呢给它全选， 全选的话，然后进入这个属性编辑里面，属性编辑的话在上面这个位置要切换到这个 oligo pcb design 呢， 然后找，在这里面的话我们可以找到，我们这个继续找吧，在这里面找到这个论论的话，我们比如上来说 audio 的这样子一个 我就直接随便命个名吧，这个名名字，或者就是说你直接按照这个 auto 的这个来命也行，反正就是这个名字呢，可以自己命 别人。这里面呢，把这些元器件的话全部的都分为这个分为一个名字，这个名字可以自己定的，分完之后呢，我们就保存， 保存一半来说，就然后这个时候呢，这些元器件的话它就是一个区域的了，一个区域的话我们是可以按照一个论啊，这样子来布局，也就是生成一下网表吧， 如果就说你的 overcd 跟这个料的话是有那个关联的话可以直接更新， 那像像现在这里面呢，我就直接生成一下网表，就说两者有关联的话，在这里面 update lao 就可以了。这个是新版里面有这个功能，老版本没有。在这里面我们重新生成个网表， 重新生产个网表的话，在这里面这个网表就已经更新了。更新的话我们到这边来的话，你可以可以在这里面呢 update 或者重新导入网表也行。这个位置有一个 update layout， 只是这个新版才有哈， 新版才有。像现在这里面的话在这里面有比较已经更新完，像我们按照这个 room 布局呢，这个 如果原理图前面的话有划分好的话，这个是方便的。首先我们元器件还是丢回后台啊？丢回后台之后呢，我们在这边的话先给他这个论划个区域， 在这个设置下面的话，可以画这个 room all line a e 的，像刚刚分了这个 a e 的，加上这个原理图前面有其他的，我们首先这里面的话，把这个 a e 的这个先给它画个区域。 哎，如果你还有别的吗？还有别的，比如像我们这个 p m i c 的，你们原来有了，那我们在这里面呢， p m i c 你也可以画个区域，如果圆圈多呢，你就画大一点，圆圈少呢，你就可以画少一点。画完这个我们比如像 a a 的元器件，我们可以在这里面把它给布局下来，这个按照论来布局，直接的话，如果你只想要布这个 a 一的，那你就选 a 就可以了。如果你是所有的论都有那个画了一个区域的话，你可以布所有的， 在这里面我们就先不这个 a 一的哈，先这个没有更新，要放大一下，他就更新进来了，就是界面变动一下，他就更新了。 接着我们 pmic 的，如果你想要布的话，切换一下这个，因为下面也有画他这个区，必须要画这个区域才行。 ok， 把这个也布了下来，所以这两个区域的圆，这两个部分的元器件呢，他就全部布进来了，我们这样子他会方便一点，不至于像 嗯，元器件会乱跑哈，这样子后面的话我们这个就近布局，这个是会方便的。只是这样子有一个前提的话，我们必须要前面在原理图这边每一个这个电路的一个模块，相当来说每一个电路的话， 你都要给他分配一个论，这样子一个有点点麻烦。如果你眼里涂，前面在做眼里涂的时候就分好的话，那是会方便一些，但是如果前面没有分好呢？这个是相对来说是，呃，没有这么方便的， okay， 接着我们还有一个方式，按照那个 list 来布局，就是一个按照列表来布局，按照列表来布局的话， 他这个也是跟我们刚刚这个论这个布局是差不多的。但是这个呢，是一般来说会先把原件给他放进来，只是我们不用同步这个原理图， 但是这个方式的话跟原理图也差不了多少吧？跟原理图同步，只是像我们这个方式的话，一般我们用第三方的网表的话，采用这个方式就会方便。 第三方的网表的话，主要是我们有的时候第三方的网表，大家知道如果你用第三方的那个原理图，有的时候第三方的原理图，比如像 p a d， s 或者 a d 的原理图，或者 pro 九九，你转换到 o r c， a d 这里面来的话，你是没有办法用 这个原理图跟这个 pcb 是同步的哈。就说两个东西呢，你没有办法在原理图这边框选元器键，就直接关联到这个，呃，关联到这个，呃，猎狗里面直接那个 选对应的选中的。所以在这里面呢，一般的时候我们用第三方的网表，导游的这个导游进来的话，我们要同步呢，就采用这个 list 的这个方式， 采用这个历史的方式呢，首先我们比如像来说，你想要按这个页面一个页面做一个历史，或者一个电路做一个历史的话，这个都是可以的。像我们 这一边，比如像哪一页你要做一个历史也是 ok 的。比如像这个 flex， flex 的话，这两个电路后面，后面他这个是在画的时候，他需要那个整个，因为两个电路呢都是重叠在一起的，你可以给他做成一个历史。 首先我们右键的话进入这个筛选里面，只要选元器键就可以了，其他的不要选哈，然后这边框选 现在采用历史的这个方式呢，一般我们前面的话都会先把这个元件给他全部丢进来，就是所有的这些元器件呢，全部的给他丢到，先放到我们这个板子里面来， 先放到这里面来的话，我们就按照这个历史先，这边呢直接框选到我们这个电路，每一个 电路呢你可以做一个历史像框，选到这一部分的话，直接右键进入这个编辑属性，编辑属性的话一般来说在这里面你可以切换到这个默认的这个就可以了。然后我们这里面找到我们微号的这个， 找到这个 part reference 哈，找到这个直接点击这个上面全选这一部分，复制一下 control c 哈， control c 复制复制在这里面我们比如像在同一个文件夹下面吧，我们新建 这个 fresh， 直接来个名字吧，或者就是直接来个一吧，后面按照一二三四， fresh fresh 后面把这个我们先填写东西进来吧，先把这个位号粘贴进来，粘贴进来保存之后，保存之后呢，我们这边的话就后缀改成 l s t l s t， 咱我们第一个这个历史就做完了，如果你还有别的更多的这个电路呢，比如像我们这个模块，每一个模块吧，一般的时候我们也会给他做成一个历史，比如像这个 usb， 是吧？ usb 这个电路，这个电路呢你可以给他做成一个历史， 直接 control c， 在这里面的话，我们复制一个，比如像这个二缸 usb， 二零二点零的吧，二点零的我们这个就二零张纸， 用文本文档来打开这个，或者反正用这种写字本的东西可以打开这个，然后把 usb 的这个历史给大家填一个，也就是每一个东西呢，每一个不同的一个电路，我们可以做一个历史， 作为一个历史的话，在这里面呢，我们这边布局到这个选项这里面来的话，我们直接在这里面，你就 就是我们这个 find 的这个选项，这里面呢直接切换到历史的这里面，在这一边 simble 这一边这一个位置的话，就这样子选就可以了。这边选我们的这个历史，比如像我们第一个 fives 的话，你要布局，那你就直接抓这个，或者你先执行移动 命令也行。但是我们 flash 的这个电路呢，它可以批量的抓出来。 vs 这个劣死的话，好像少了个东西， 就是我们像刚刚的这个 fresh 这个 list 呢，看一下是不是少了个 e m m c， e m m c 没有没有被抓起来， 反正就是这一部分的。像这里面的这些元器件呢，你作为一个主，只要在这里面一选一选这个位置的话，就能把 它对应的这些原件给它抓出来了。就在我们比如上来说像 usb 的这个是吧？ usb 的话我们先执行这个移动命令吧，一般来说执行这个移动命令，然后在这里面的话选择这个 usb 的这个列， 然后这边呢直接单机就能把这组也是 b 的这些元器件的话全部抓出来了，这个我们用第三方网表的话，会用这个呢，会相对来说会比较多一点。 但是用第一方网表的话，比如像我们有 o、 o、 c、 d 的话，往往我们就会比较懒了哈，因为有 o、 o、 c、 d 的话，很多时候我们想要抓这个电路的话，虽然它这两个东西关联起来比较呃不好用，但是我们超 做谨慎一点，这个他也不是问题，直接框选这部分的元器件在这里面直接抓，这样子总感觉吧，还是比历史要方便那么一点吧，因为毕竟历史你每一个要去做一个历史，在这里面我谨慎一点，直接框选就能把它抓一起了， 这也是一个布局方式啊。但这个历史的话也可以创建组，比如上来说你想要哪一个模块后面布完创建一个组，这个也是可以采用这个方式来创建的。 哎，但是那些呢？我们操作比较少吧，主要是阿雷狗这个布局的话，也就这几个方式吧。 玩这个软件呢，因为这个软件的话，布局的效率来讲不能说太差吧，但 是它最主要的一个布局效率的话，它原理图跟这个 p、 c、 b 两者之间的关联的话，这个还是有点鸡肋，所以布局算下来的话，整体的这个效率来讲，我觉得是比 p、 a、 d、 s 要差的，差的还是蛮多。 呃， pds 的布局呢，它主要是原理图跟 pcb 两者之间那个关联的话，是比较方便。并且比如像我们选网络，你选一个 gmd 啊，选那个连接点比较多的这些网络的话，它不会动不动就卡死哈， 像这个二里狗的话，它动不动就卡死，这个是太烦人了。这个布局呢，主要的话就这几个方式， 像我们一些复杂的板子吧，原件比较多的这些板子的话，你布局呢？毕竟来说基本上还是要每一个模块的把它给划分出来布局吧， 就是具体你用论还是用那个，这个用我们原理图关联，或者其实用这个历史这个， 呃，历史的这个方式，也就是列表方式，反正我一般来说列表方式的话只有在第三方网表的时候没有办法，这就是我们这个原理图跟 pcb 没有办法关联的时候就会用这个方式，只要有办法关联呢，我基本上是 不太用这个方式的啊。 ok。 今天这个布局的这一小节呢，也就 这个布局的几个方式技巧，这个小节的话也就到这。像我们这个历史的话，一般来说如果你电路不多吧，一如果一页的话，他就是一个电路的话，你可以每一页的做一个历史，或者就是每一个小电路做一个吧， 只是感觉吧，还是关联起来会方便吧，就是防止卡死。 ok， 今天这一小节就到这，拜拜。

打造专业高校的 e d i 学习平台，欢迎关注 qq 开单词 本讲，我们介绍一下如何建立原理图的电气互联啊。我们激活原理图页面点 playswear， 也可以在键盘上面直接按 w 进行操作，我们点一下 这个，点一下之后我们这个鼠标就变成十字架，这个时候就代表他是处于可以用这种连线的方式。 好，我们选择这个运放的一角原理图默认的这种，嗯，连线的方式，他的角度是九十度，嗯，这样呢， 比较比较好看，简洁吧？好，我们连一下 这个九十度。如果我们想要任意任意角的话，那么我们可以用另外一种方式操作，就是按住键盘上面的 shift 键，然后 按错了啊， shift 键，这样就是任意角，这个了解一下就行了，这个一般很少会用到。 好，我们看一下另外一种就是，嗯，如何结束这个这个年限的话如何结束？如果我们有 直接接到这个另外一条线上面的话，我们单机他就会结束，然后跟这条线建建立电器互联。还有一种就是 接到元器件的拼角上面，他也会单击，也会结束，那我们单独的，嗯，画一条线的话，他是不会结束的，比如说我们的这个地方出来了， 单击它是不会结束的，那要怎么结束呢？嗯，双击它就会结束。还有一种就是直接 and well 也是结束， 把它删掉。 还有一种我们 像这种，我们在这个地方停掉的时候，单机的时候，他就是默认的在这地方加了一个 plus 九型，那么像这种直接像这样过来，他是不会 建立这种电气互联的。那，那我们如果想他在这个地方建立这种电气互联怎么办呢？这个地方有一个 plus jack 型，直接在上面点一下，好 and mod， 这个时候他就会默认了，就是，呃建立了互联，好，我们把它删掉， 好，我们把这这一块把它连上， 大家发现这个这个地方有这个 d 跟电源的这个这个符号啊，这个是在这个里面操作，这都有呢？ plus power 跟放 d 的 playscrew on， 这是一种就是我们在这种呃简洁的操作的方式的话，它是我们直接用连接的方式，用线连接，那么我们复杂的原理图的话， 嗯，你用这种方式来连接肯定是费时费力的。譬如说 我们这个地方，从这个地方如果接到这个位置的话，那么我们不可能再用线从这个地方像这样画过来，那么整个呃就是就是说从美感以及你你无法去 去很好的操作是不是？那么我们就可以用另外一种方式，就是给他赋予名字， plus letter alias， 那么这个赋予名字了之后呢？他这个当然这个是在同一个页面上面， 不同的页面到时候会有另外一种另外一种方式，同一个页面上面你如果给他复入名字的话，那么他这个软件他就会自动识别啊，这两个是默认的，他们是有是有电器互联的啊，我们可以把这个操作的试一下， 点它再点好 变大小，这个呢是颜色，就是这个字要在这上面显示的是什么颜色好，我们可以尝试的用这个颜色试一下， 我们要放置要怎么样才显示他已经放上去了呢？就是说给这给这个赋予名称呢，就是这个底下的这个方块的底下呈现一个蓝色，就是跟这条线进行重合了，我们放上去系统就会 就会能够识别。好，我们在这个地方再放置一个 同样的。好，那么这样的话，这就是默认的这两个是一个电器互联的关系，这个呢？ 嗯，正常的操作，这这个应该是会大量的，就是使用这种方式， 比如看我这边二三二跟四八五的转换接口，这个地方就会大量的用到这些，那这边就是赋予它的名字在这边 一样的，因为你复杂了，你你那个线像这样连相互交叉，连来连去，你自己都搞不清楚，看也看不明白，也也无法维护好，现在我们再说一下 啊。嗯，另外一种拼角我们要怎么去处理？像这种悬空的，这种 nc 无属性的悬空的，我们要怎么样处理才能让我们的软件能够识别啊？这个就是个悬空的，那么这边有一个 connect， 就是这个，我们点一下在这上面，好， 这样呢就 ok 了，那么想取消的，同样我们在这边点一下，这上面再重新点一次，他就会是就把它取消掉了，我们把它点上， 还有一种呢就是，嗯，还有一种比较方便的方法，就是像这种 放的两路是完全一样的电路，那，那我们画好了一路之后，另外一路我们就可以直接用复制的方式，我们把这个删掉， 熟练运用 i o 放大缩小鼠标来，嗯，指定到你想要的位置，这种操作就几次一操作就好了， ok 了， 好，我们一框选中它 ctrl c， 然后在一个地方点一下 ctrl v， 这样就把它复制过来。 好，这样的就节约了我们大量的时间。好，等奖就到这里。

我们前面有一期内容是讲用快捷键的操作来提高效率和减轻右手的负担，那今天就讲一下快捷键的设置。快捷键的设置呢，就是在这个 c w 窗口的 o p 这里 有一个 band key， 然后这个 band key editor 这里呢，可以对 layout schematic 以及其他一些应用进行快捷键设置， 点这个 lay out， 然后呢，在右边这个窗口就可以设置版图用的快捷键了。要设置快捷键，首先一个就是要确定 确定一个快捷键没有被占用，另外呢，就是要去要找到他对应的这个密 命令的函数那，呃，比如说我们在原地图里面呢，用九来作为 mark net 的快捷键，那在版图里面呢，我们也可以设九为它的快捷键， 那要确认一下这个酒有没有被占用，就是看这个班的 tz 列这里，我们看到一二三已经被占用了，其他的数字都没有被占用，所以呢，可以用酒来设为 macnet。 那要怎样才能知道这个 mac nata 的函数呢？就是我们需要打开一个选项，还是在这个 c i w 窗口这个 open 这里， 点这个 log filter， 把这个 accelerity 的这个选项勾选上点， ok， 这样就是，呃，每一个操作它对应的函数呢，都会反映到这个 c i w 窗口里面，那我们就需要找到这个 mark net 就点这个 layout 的编辑窗口，然后 connectivity net mark 这样呢，它在 c i w 窗口这里呢，这个命令就出现了，我们就把它 copy 一下，再回到 bandki edit 这里，点右下角的加号，然后敲键盘九， 然后再敲这个九对应的这个 command， 双击一下，把我们刚才拷贝的这个函数粘贴过来，这样就把九设好了。那我们要 把零设为 unmark or 的话呢，操作也是一样的，先呢在这个 liaute 窗口把这个 unmark or 的命令点一下，然后在 ciw 窗口把它的函数拷贝一下， 回到这个 bend key editor， 点这个加号，按一下键盘零，再 双击这个零对应的命令，然后按呃这个把刚才的这个拷贝的命令粘贴过来， 这样就设好了。设好了，我们点一下 opa， 就在料的窗口来检验一下有没有 色号，按一下键盘的九，然后点一下。 net 就 mark 了退出来，然后我们要按 mark， 点一下键盘的零， 就按 marker， 那就这样就设好了。设好了之后呢，我们就要在这个 bandki adeter 这里呢，要保存，保存了之后，下一次启动 vertucial 之后呢，就可以漏的了，就不用每一次都去设一下，这个操作是非常方便的。 好了，今天就讲到这里，下一次再给你分享更多的操作技巧。

打造专业高校的 e d i 学习平台，欢迎关注 qq 开灯师 颁奖。我们介绍一下在不同页面如何建立电气互联。好，这里我准备了一个 ddr 四的两张原理图，一张是 cpu 的， 一张是 s o d m 的。好，我们把它拉开， 像这个位置，这个 c c p u 的这个部分，这个部分的管角 都会接到 s o d m 这个地方，这边，它这边已经化了。啊，我把其中 用的四个这个时钟广角给删掉了，现在我们演示一下如何建立这种不同页面的电器互联。 好，我们点击 place of page connector， 点击一下它这里面有，呃选择方向，这就是根据个人习惯， 然后这个就是，嗯，我们这个这个 net 的名就是网络名，这个网络名呢，我们也可以是放置了之后再双击它再进行呃，命名都可以。好，我们在这个地方有两种方法都试一下， 因为它是时钟信号，所以我们给它命个名，用大写 m clerk online a online p 零。好，我们点击。 ok， 在这个地方，比如说这个方向，我们搞，嗯，选择的方向，这个地方不对了，那我们就按 r 来让它转方向，也可以放大。 嗯，这个是 p 零。好，我们放在这个这个角上。好，我们在这地方再放置一个， 然后我们对它进行双击，对它进行编辑。 n 零， ok， 这个我们可以直接用复制的方式， ctrl c， 然后 ctrl v 一样的把它放置上去， 然后双击进行进行命名。 那么这个地方呢？呃，有一种操作就是我们要，呃最好是拉拉一条线出来，然后把这个放置上去，那么这个比如说我误操作 这种方法也可以，但是呢他不是很不是很合法，所以，嗯，我们 如果这出现这种误操作，我们又不想把它删掉重来，怎么办呢？我们就选动它， 然后这个出现移动的这个画面的时候往前一拉就可以了。 好，我们这边命名好了，这是 cpu 的，呃，这是 s、 o d 们的部分，那我们现在待到 cpu 这边就是这四个关角， 我们刚刚已经在这边已经已经命名好了。还有一种非常快捷的方式，就是我刚刚说的，我们把这个直接复制， 我们把这边这这两条把它删掉，你也可以在这边直接画两条线 操作，上一步 我们直接把它放大操作上面容易出现一些误的操作啊。把这个删掉一种方式，就是我直接在这边把这个线拉出来。还有一种比较快捷的操作，就是我把这边这几个选中， 然后 ctrl c 进行复制，然后到这边呢再 ctrl v， 它就过来了，过来的方向不对，我们按 r。 好，然后我们把它往这边一放。啊，这他出现警告就代表我们这个地方放不上去，那我们就 把它放在这个地方。好，你再把它放大，然后对它进行拉线操作，这个拉线呢？那么刚才我们这个名字肯定就不对了， 这个名字就上下就就颠倒了。好，我们在这个地方把它改一下， 这就是，呃，经常在操作的过程中，嗯，总结出来的，怎么样快速的去呃进行这些操作， 这个英语如果你是从事这种呃 p b 工作的话，呃，这些这些小的操作经验是很重要的。 好， ok， 那么这个像这种情况呢，这就已经他这个软件就能够自动识别 这两个部分，这几个管角是建立了电气互联。我们现在看一下我这个上面现在 ddr 部分，这个，呃，数据总线从零到六十三， 从零到这边是零到六十三，一共有六十四条。那它跟这边的，跟我们 cpu 部分的这边， 我们到时候都是会用这种方式来进行操作的，所以这个大家一定要重点掌握好，本讲就到这里。
