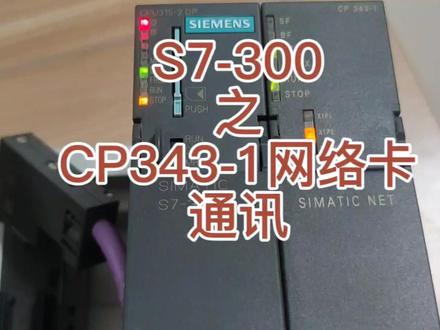

07:19查看AI文稿AI文稿此视频使用的 cpu 型号为 cpu 三幺五二 d p 网络卡型号 cp 三四三幺。通过底板将 cpu 卡与网络卡连在一起，直接扣上，将下边螺丝拧紧。 cpu 与耐特卡都是二十四伏直流电供电。此网络卡有两个口，选择其中一个， 下面开始硬件组态，找到这个型号， 在上边查找，输入三百四十三比一，找到对应的型号。 双击添加， 发现报错添加不上。先找到 semitic 三百，在 c p 三零零目录下找到对应的型号及版本， 选中 v 三点零版本，弹出一个绘画框， 左上角勾选新建，直接确定就可以继续确定。现在网络卡添加完成 和对订货号与卡件上型号是否一致。 下载确定。 点击显示报错通讯不上确定。然后关闭这个页面。 点击式 pl c 目录下编辑 f night 节点浏览。提示发生网络故障。 使用 mpi 线将硬件下载到 cpu 里。关于 mpi 线的通讯设置，前面视频里有介绍。 现在 night 上中间的指示灯闪烁。 下一步设置 ip 地址， 点开 snet， 双击打开 这里的 ip， 要与电脑的 ip 地址一致。接下来的设置步骤如下 设置 pc pg 接口， 设置完成。
234仪表自动化小林

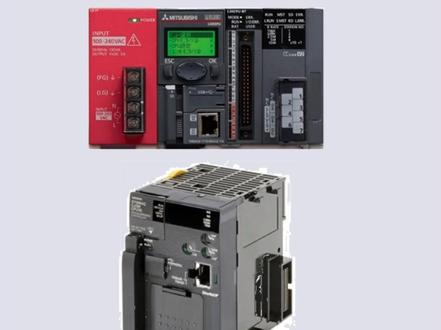

01:20查看AI文稿AI文稿现在市面上有各种品牌的 plc， 而每家 plc 都有着自己的通信协议，这样就造成各个品牌 plc 之间不能直接进行互相通信。当然传统的方法都是通过 opc 来解决， opc 就相当于 plc 通讯的中转站， 然后通过尚未机读取 opc 数据，这样费时又费力。有没有一种简便的方法可以直接让两个 plc 之间通信呢？答案是有的，我们接着往下看。 三菱 plc 支持 mc 协议，而西门子 plc 支持 s 七协议，欧姆龙 plc 又支持 facetcp 协议，三者都支持着各种不同的通信协议。但有没有发现这三者协议都是基于 tcpip， 这样我们就可能通过 tcpip 协议让两个 plc 直接通信？我们举例西门子和三零 q 系列 plc， 三零 q 系列可通过 sp sox 和 sp soccerf 接收和发送数据，具体程序详见三零套接字通信， 西门子可通过 tsx、 ctrcv 发送和接收数据，具体程序详见西门子开放式用户通信。点赞收藏，关注我，学习更多 plc 知识！
