visio流程图箭头一键调整
以教材里的流程图为例，点击插入，点击形状选择圆角举行，拖拉画出圆角举行。再点击插入，点击形状选择实现举行。拖拉画出实现举行。因为流程有多个，多复制几个实现举行，将实现举行一字摆开， 全选所有举行。在设置形状格式中变更填充颜色，这里选择为浅蓝色，线条颜色同样改为浅蓝色。 将举行高度改为一点五，宽度改为三点六九，大小根据排版进行调整。点击对齐，选择横向分布，图案就会横向平均分布。点击对齐，选择顶端对齐，图案就会顶端对齐。复制出异形已经调整好的图案，并将他们排版放好。 点击形状选择箭头，拖拉划出箭头，复制箭头，利用箭头将举行连接起来，箭头的方向 就是流程的走向。点击所有箭头，在设置形状格式中设置箭头的线头，宽度为两磅，设置箭头颜色为白深色百分之二十五，箭头颜色就会变成灰色啦。点击对齐，选择横向分布，箭头就会横向平均分布。点击对齐，选择垂直居中，箭头就会垂直居中。 再拖动箭头，让箭头摆放在各举行的中间。复制所有箭头。将复制出的一排箭头摆放到第二行的举行中间。点击旋转，选择水平翻转，箭头就会指向相反的方向。 再复制出一个箭头。将箭头放在第一行与第二行之间，点击旋转，向右旋转九十度，这样就把两行的流程连接起来了。右击原胶，举行选择编辑文字，输入开始代表流程的起始。右击实现举行选择编辑文字，输入动 动作步骤，准备标准文件，后面的动作步骤一一填写进去，这里就不一一解说啦！点击插入，点击形状，选择方框，拖拉成一个方框，再设置形状格式，选择无填充无线条，方框就会变成无颜色。右击方框，选择编辑文字，输入时间 十三分钟。选择时间，点击开始，选择字体颜色为百分之三十五黑色，后面动作步骤的时间一一标示出来，这里就不一一解说啦！选择所有时间， 将字体改为十二号，将第二行流程的所有时间向上调整。点击插入，点击形状，选择限行标注无边框，将限行标注拖拉成方框，再设置背景格式，选择无填充颜色。右击方框，将准备标准文件的系步骤填写在方框内。选择所有字体，将字 体大小改为六，调整方框位置，将它放在准备标准文件的正下方，后面动作步骤的细步骤都一一标示出来，这里就不一一解说啦！选择所有字体，将字体改为 microscopyua。 选择需要改善的流程 形状格式，颜色改为成色，线条也改为成色。再微调一下字体，这样一个完整的流程图就呈现出来啦！
粉丝34获赞73
相关视频
04:03查看AI文稿AI文稿大家好，我是嘉浩，之前给朋友改图的时候，发现他的连接线箭头歪七扭八的，有的在上，有的在下，就和下面这张图一样，如果出现这种情况，一般有两种原因，一个是不了解连接线的起点和终点， 第二个呢是创建连接线时没有停顿，接下来我就详细的给你讲解一下。连接线工具的快捷键是跟追加三 指针工具是 ctrl 加一，基本上这两个工具是我们最常用的。关于微售的快捷键，我之前做过一期视频，分享了六十四个微售常用快捷键，你可以回顾一下。 想要给连接线添加箭头，我们首先选中你想添加箭头的连接线，然后右键设置形状格式，点击线条，这里我们可以修改线条的样式，大家可以去试试我们重点关注号 后面四个选项，开始箭头类型和粗细结尾箭头类型和粗细，在这里我们就可以设置箭头的格式，并且修改箭头的大小。这里就有一个问题了，什么是连接线的起点和终点？我们创建连接线的时候，一般是先点一下， 按住鼠标拖动到另一处松开，所以连接线是有方向的，从第一个点到第二个点就是从起点到 终点。所以有的朋友设置连接线的时候，可能为了方便就从下往上设置了连接线，但这条连接线的方向却和其他连接线方向不一致，同 统一设置箭头时就会出错，所以这方面大家要注意一下。一般来说，我们创建连接线的方向应该保持一致，如果你要画一个自上而下的流程图，那么 连接线最好都是自上而下的创建。另外还有一种经常会出现的失误，那就是创建连接线的时候没有停顿，我来演示一下。通常是组织架构图，一个点要引出多条连接线的时候，先引出一条连接线， 紧接着就从第一条连接线的起点引出第二条连接线，这样看起来好像没什么问题，但是把最左边的连接线删掉之后，这样就暴露出问题了。之前有朋友犯过这样的失误，然后问我为什么连接线对不起，其实是设置连接线的一个操作失误， 这是为什么呢？因为创建第二条连接线的时候，第一条连接线还处在被选中状态，这时候你想从起点引出第二条连接线，但是被软件判定为 修改第一条连接线的起点，这就造成了你只修改了第一条连接线的起点位置，并没有创建第二条连接线，在这种情况下，就会出现连接线的看起来对不起、箭头设置不好等问题，尤其是有多条连接线的时候，更要注意。 所以当我们遇到这种情况，引出第一条连接线之后，再点击空白地方之后，再引出第二条连接线，就不容易出现问题了。 总之，想要给连接线添加箭头，首先确保连接线的方向是正确的，这里我们可以在创建连接线的过程中，点击一下空白地方，防止出现拖动连接线的失误。 其次，选中想添加箭头的连接线，按住 ctrl， 可以多选右键设置形状格式，然后修改末尾箭头类型 大小就可以了。如果有需要，你也可以使用开始箭头，不过使用场合比较少。最后还有一个比较方便的功能，在设计选项卡的主题，我们可以修改为手绘图的整体样式，这些样式一般默认把连接线样式修改为带末尾箭头， 一般我喜欢用第五个，比较简约大方。好了，希望今天关于连接线的分享对你有帮助。上期视频和大家分享了如何对齐连接线，感兴趣的朋友可以回顾一下。 下期呢？我们和大家再聊聊连接线上的文字的位置如何调整。如果你关于微手有什么样的问题，可以在评论区里留言，期待你的好问题。
3626Visio流程图部落
01:35查看AI文稿AI文稿大家好，我是嘉浩。在微热中如何批量取消连接线的箭头呢？前几天有朋友提了这样一个问题，相信大家也经常遇到过，当我们使用微热的绘图模板时，所画出的连接线总是带箭头的，如何才能取消这种设置呢？ vivo 自带的模板的设置我们没法去修改，一个一个去修改连接线又太麻烦了，我们该如何批量取消连接线的箭头呢？ 点击开始选项卡的编辑组，在选择这里点按类型选择，我们可以在形状角色这里选择连接线，然后点击确定，这样我们就选中了所有的连接线。 然后我们可以在开始选项卡的形状、样式、线条这里把箭头类型修改为无箭头，也可以修改颜色、粗细等等样式。总之呢，按类型 选择，这步操作相当于全选中所有连接线之后，就可以对这些连接线批量操作了。 需要注意的是，只有连接线工具画出来的连接线才会被选中，如果是线条工具画出来的线条是不属于连接线的。比如说我们用这里用线条工具画出来两条线条，然后我们再重新这个选择一下连接线， 我们会发现选出的连接线是不包括这两条线条的。好了，希望今天的分享对你有帮助，之前我还分享过对齐连接线、给连接线添加箭头、 修改连接线上文字位置、连接线跨线等等。你可以点开我的个人主页往前翻一翻，觉得有用欢迎点赞关注。这里是 vivo 流程的部落，我是加号，我们下期再见！
585Visio流程图部落

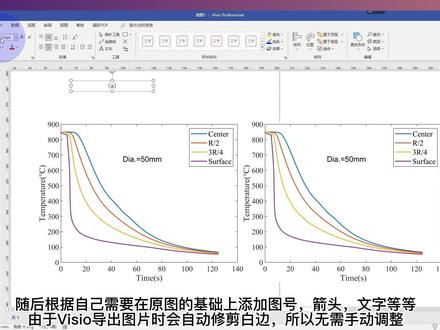

00:30查看AI文稿AI文稿vcu 组图图片很简单，首先新建空白绘图，导入带组合图片，然后根据自动对齐参考线将图片排列整齐，随后根据自己需要在原图的基础上添加图号、箭头、文字等等。由于 vcu 导出图片时会自动修剪白边， 所以无需手动调整。最后点击导出，选择目标图片类型，分辨率根据自己需要设置，最后保存。打开组合好的图片看一看，实现了完美组合。点赞加关注哦！
2564Endless科研分享
04:33查看AI文稿AI文稿大家好，我是嘉浩。先给大家看两张流程图，大家觉得哪一张更好看呢？相信大部分人都会觉得第二张图更好看，因为他看起来更整齐。 很多朋友在画图的过程中都曾经遇到过这样的困惑，画图的时候总感觉对不起，间距也不一样。虽然 我们可以通过软件自带的辅助线去调整形状的位置，但是如果一个一个去改，那可真是太麻烦了， 那我们到底该怎么做呢？今天我就和大家聊聊如何高效排版，让绘图变得更整齐。接下来我们和大家讲讲对齐形状和空间分布这两项功能。 首先我们来看一下对齐形状的功能，这个功能呢，在开始菜单栏的排列，点击排列之后，我们发现排列 下方有七个选项。第一个自动排列，不建议大家使用，因为他非常的不智能，谁用谁后悔。下面的这六个选项也非常好理解，左对齐，水平居中、右对齐、顶端对齐、垂直居中，底端对齐。 当我们选中两个以上的形状时，我们点击左对齐、右对齐，顶端对齐，底端对齐。之后，所有的形状的某一侧就会和主控形状的一侧进行对齐。 如果我们选中多个形状之后，点击水平居中和垂直居中，所有形状都会移动到和主控形状的垂直中轴线或者水平中轴线上。那么有的朋友就会问了，主控形状是什么呢？主控形状呀，就相当于军 军训对齐时的标兵，在军训中，其他列兵都要向这名标兵对齐，而在威兽中，其他形状都要向主控形状对齐。 一般来说，第一个选中的形状就是主控形状，主控形状外框是蓝色的粗框，而非主控形状，被选择时外框是蓝色的细框，大家可以明显的看到这一点区别。 当然如果你是用鼠标框选的一片形状，那么默认最左边的是主控形状，如果有多个最左边的就会随机选择其中一个，所以这一点大家要注意到。 好，接下来我们来给大家示范一下。我们首先选中其中一个形状，然后呢再点击其他的几个形状，然后呢我们再点击垂直居中，这时候其他形状就都和第一个 形状的水平中轴线对齐了，这方面的操作大家可以多去尝试尝试。我们接下来再讲一讲空间分布的功能，当我们把一堆形状横向垂直居中对齐之后 成了一行，我们发现这行形状之间的距离还是不一样的，看起来还是有点别扭，我们该怎么样处理呢？ 我们选中这一行形状，我们再点击开始菜单栏的位置选项，这里有两个功能，横向分布和纵向分布。点击这横向分布，我们就发现这行形状的间距就统一了，看起来就比较均匀分布， 其实在字面意思上也非常好理解，横向分布就是指让形状在水平方向上均匀等距分布，纵向分布就是让形状在 垂直方向上均匀等距分布。最后再和大家聊聊当我们面对许多牌许多列形状的时候，如何快速优化排版。接下来我分三步去具体说一下， 第一步，我们把每一行都选中，然后选择顶端对齐，然后把每一列都选择水平居中。 第二步，我们组合每一行，选中所有行，点击垂直分布。第三步，我们取消上一步的组合，然后再把每一列都组合成一个组合，然后选中所有的列，再点击水平分布。 最后呢，我们把所有的组合全部取消，这时候你就会发现整个的排版看起来非常的好看，非常的整齐。当然了，大家也能 听得出来，这样一个操作呢，是稍微繁琐一些，所以建议大家在绘图的时候呀，等其他的操作都结束之后，再来做排版优化，避免白白的浪费功夫。 好了，今天的分享就到这里，觉得有用欢迎点赞关注。如果你关于微手有什么样的使用问题，可以在评论区里给我留言，期待你的回复。
3445Visio流程图部落
02:15查看AI文稿AI文稿哈喽宝子们，今天我们来讲讲绘图软件 video 的基础入门操作。首先打开 video， 在类别里打开要绘制的类型，将图形拖入画布， 点击连接线工具就可以进行连线， 但是我们会发现线段有箭头，我们知道画 e r 模型的时候不能有箭头，我们选择绘图工具，它就会弹出一个小面板，点击直线，这时候我们画出来的就是没有箭头的直线。另外这里有矩形和椭圆形，我们可以直接绘制，就不必拖拽， 非常方便。我们在这里绘制一个简单的 eo 模型， 然后我们选择文本工具，就可以输入文字，我们调整一下字号 就完成了。然后我们看到这个墨迹工具同样会出现一个小面板， 这个橡皮可以擦除墨迹，这里可以调节画笔的粗细，如果我们想删除其他的部分，先单击选中，然后点击这个叉叉就可以删除了，我们也可以大范围的框选，就可以 快速删除。在格式这里选择线条，在这里我们可以设置线条，这里我们可以设置箭头的样式，点击确定。 如果要调节 e o 的线条，我们首先选择它，然后在格式里设置选择线条， 选择无箭头，点击应用确定，就得到了一条无箭头的直线。好了就讲到这里，大家有什么疑问可以在评论区留言，拜拜了。
787小秦的小羽毛
01:51
01:16查看AI文稿AI文稿大家好，我是加号，在微首中我们画比较大的图时，经常需要缩放画面的大小，今天就和你分享十组快捷键，让你在缩放的时候更方便。一、 一、滑动鼠标滚轮可以使画面上下移动。二、按住 ctrl 滑动鼠标滚轮可以使画面大小缩放。三、按住 shift 滑动鼠标滚轮可以使画面左右移动。 四、按住 ctrl shift 加 w 可以使画面适应窗口，也就是让整个画面全部露出来。五、按住 ctrl alt 加鼠标，左键单击可以放大画面。 六、按住 ctrl 加艾奥特，加鼠标，右键单击可以缩小画面。七、按住 ctrl 加艾奥特，加鼠标，左键框选 可以放大你选中的画面部分。八、按住 ctrl 加艾奥特加鼠标，右键拖动可以拖动画面移动。九、按住方向键，可以上下左右移动画面的位置。 十、按住 ctrl 加方向键，可以移动画面位置到某一边或者某个角。学会的话欢迎点赞关注。后期呢会和大家分享更多关于 vivo 的实操技巧。
567Visio流程图部落
01:56查看AI文稿AI文稿大家好，在微搜中当我们导出图片的时候，会发现导出之后无论是拼音记还是勾批器格式的图片都是没有边框的，四周边框是紧紧贴着形状的，像这种情况我们该如何处理呢？遇到这种情况，我们只需要三步， 第一步，点击设计选项卡背景，给绘图添加一个纯色背景页。第二步，点击页面下方切换到背景页，选中背景页的纯色形状，在开始选项卡的颜色填充，这里选择白色，填充 线条颜色也选择白色就可以，当然你还可以按快捷键 f 三打开形状格式窗格，在这个窗格里去修改颜色填充和线条颜色。第三步，点击设计选项卡， 页面设置大小适应绘图，这样画图页面就会适应绘图的大小，最后你再按 f 十二另存，导出图片之后就会看到图片中绘图四周有空白的编剧。 另外，如果你想要调整绘图的页边距，可以点击设计选项卡，页面设置，右下角箭头会弹出一个页面设置对话框，当然你还可以按快捷键 shift 加 f 五，能更快的打开这个对话框。打开之后我们点击打印设置， 点击这里的设置就能看到关于上下左右页边距的设置，在这里修改数值就可以改变绘图到页边的距离。好了，以上就是如何导出图片的时候添加页边距的教程，希望对你有帮助。其实在我们使用 vso 的过程中， 运营快捷键能极大的提高我们的话图效率。我这里整好整理了一套微走快捷键清单，一共一百三十二个快捷键免费送给你，私信我六六六就能领取。好了，这里是微走流程的部落，我是加号，我们下期再见。
559Visio流程图部落
02:36查看AI文稿AI文稿大家好，我是嘉浩，今天和大家聊聊微寿中如何批量修改形状的大小。我们在使用微寿的时候，经常需要调整形状的大小，一般来说我们是手动调整形状的控制手柄，但是这样做既麻烦也不精准， 我们想要精准调整形状的大小或者统一形状的大小，我们该怎么做呢？使用过 ppt 的朋友应该都了解，在 ppt 中选中一个形状之后，功能区会出现一个绘图工具菜单栏， 最右边呢就是大小，选中多个形状，在这里修改数值，就可以批量修改形状的大小，或者选中多个形状右键，设置形状格式。第三列选项中就有调整大小的功能，但是在为首 中我们选中形状右键，设置形状格式之后，这里并没有调整大小的功能，而且 viso 软件的功能区也没有形状大小的菜单栏， 所以我们该如何找到调整形状大小的地方，然后批量修改呢？首先我们点击功能区的视图菜单栏，点击任务窗格，再点击大小和位置窗格，图标有灰色方块背景的就表示是已被选择的， 这时候我们就看到画布上多了出了一个窗格，这个就是大小和位置窗格。我们在选中多个形状，修改窗格内的宽度、高度数据，这时候形状的大小就改变了，我们拖动窗格可以改变窗格的位置，可以 可以把它隐藏到侧边，或者放置到模具窗格的下方，这方面大家可以看自己的喜好去设置，我建议大家可以把它放到模具窗格的下方，因为这个功能对于大家来说也是比较常用的嘛。嗯，微售这款软件虽然说功能比较强大， 但是在很多细节设置上做的不够到位。之前我在对比测评微手一族图是 wps 那期视频里提到过， 微手在功能排布和细节上做的不如一图图示好，他非常的复杂，像大小啊这些位置这些功能他都隐藏在一些边边角角里边。对于新手来说，上手这款软件还是有一定难度的。 所以如果你在使用微瘦的过程中遇到了一些困惑或者问题，可以在评论区里留言，同时我也会尽量保证每周一条干货视频，希望大家多多支持。
446Visio流程图部落
00:39
00:58查看AI文稿AI文稿一封心， 更多干货关注树魔乐园公众号！
23数模乐园
01:41
02:37查看AI文稿AI文稿之前呢，很多小伙伴都很喜欢这张思维导图，也有很多学霸大神都在使用。今天呢，就浅出一个微色的教程，这些视频全是干货，建议大家点赞收藏起来。之前的图呢，是多篇文献提炼汇总的，结果有点复杂。今天呢，我以单篇文献为例，来给大家讲讲这个微色图是怎么画的。 双击打开微色，选择灵感触发图，挑选一个自己喜欢的样式。下面这排做图说明，不需要的话可以删掉。 接下来我们在核心的位置输入关键词、期刊和发表日期，如果觉得左边这部分没有用，也可以删掉。右击选择更改标题形状， 选择矩形，也可以挑选一个自己喜欢的颜色，调整一下他的大小。接下来呢，我们就可以修改副标题了。 在第一个副标题部分，我会记录研究的标题以及 dy 号。接下来呢，就是依次填入文章的各个部分，包括研究背景、研究目的、研究方法、研究结果、研究的优点和创新性。 当然，每天研究都有它的局限性。如果样类自带的副标题数量不够的话，我们也可以右击创建副标题。 最后一个副标题一般记录研究给我们的启发。除了逐一添加副标题，我们也可以右击添加多个副标题，只需在对话框里依次输入副标题的名称，中间用回车键换行就行， 这样的话更加节约时间。一般在研究背景部分，需要记录既往研究做了什么，还未做什么，我们的记录点是什么。这样三个小幅标题就同时出现了。如果觉得 启发部分在左边不太好看，可以把它移到右面。然后呢，依次增加多个副标题，是不是很方便呢？然后我们简单调整一下副标题的位置，也可以进行颜色的修改，如果觉得哪一部分不需要，选中之后删除即可， 超级方便。我们再接着把颜色改一改，调整一下位置，觉得比较重要的部分或者需要突出的部分，还可以用这小椭圆选中进行强调。如果不喜欢这个椭圆，还可以修改下它的形状。如果觉得文章中的图比较重要，我们也可以截下来，然后把它贴到相应的位置，调整下大小。 图画好后就可以选择保存了，我们把它另存到桌面上，可以保存为微色绘图，也可以选择其他类型的图。 我一般会把它的质量调成百分之百，然后选择喜欢的颜色格式可以选择或者自定义以下分辨率。这样呢，这张图就被保存在桌面上了，如果好用就写起来吧。
964有点努力的博士姐姐
