共享充电器拆解教程
粉丝95获赞387
相关视频

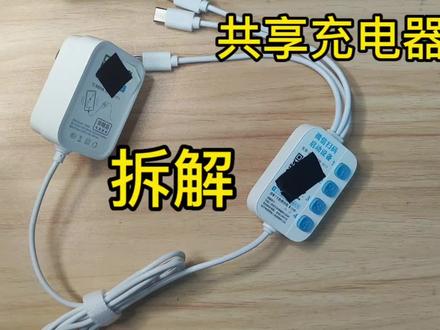

04:56查看AI文稿AI文稿今天要来拆点有意思的东西，这个在酒店的很常见的充电器，共享充电器，简单看一下他的信息， 五伏两安十瓦，然后输入是二百二，最大零点六。这边呢就是他输密码， ar 还有那些东西来启动扫码， 这个很贴心，当你没电的时候，他就给你来个手机续下，命中六个音，一会扫码收钱。 反正以前我是在第一次在酒店看到的时候， 给我的一种感觉就是很气人，什么都有了，买一个充电器在那里收钱，在这有点可以，一会我们 看一下怎么白嫖，插上电以后出现这些闪灯，我们就乱按乱按一通，看白嫖，能不能白嫖成功，按到这个指示灯，蓝色的亮起来就行了。 好，已经白漂成功了，这个灯亮了，下面我们测一下它的文博，看一下这充电器花了钱的，看是个什么效果。 哦，这文博那么高，花了钱还那么坑人， 看下它充电功率，两安基本上也接得近。那是没有错的，我这个是两安的负载， 这个他就是要你慢慢充来，收多点钱吧，快充是不可能的了，按小时计费。下面我们把它拆开看一下需要怎么去搞才这边控制，看他怎么直通 敲一下，把它敲开 什么胶都不好使，没有铁锤好用。嗯，这也很简单的一个东西， 这边四个按钮，这边就一个控制芯片，查了一下资料，是个蓝牙芯片， 不过这里哎呀，这做工刚开始被我干掉了。是，是我敲掉的还是他来的？是去掉这线也不够长，你看 这边还有个天线，蓝牙接收的一个金正，这边输入，把这边和这边直接接起来就可以直充了，它是通过这个三极管来控制它通断， 或者说把它短接给一个信号他，要不然就直接把这两边直通就可以了。下面我们把这个也拆开，看一下 它里面是什么，既然拆都拆了，也没不那么轻易放过他。 哇，那么差劲的做工，还是花了钱的那个温度那么高，这款是线性整流芯片 s 七幺三三， 这边一个同步整流 h 七三零二 s， 然后这边一个整流桥进来， 这边一个 y 电容，一个变压器，就那么简单一个电路，难怪他的 纹波那么高，这么简单一个小玩意。低压，这边是低压部分，这边是高压部分，隔离了冷热隔离， 在酒店呢，如果有这样东西的话，还是尽量少用吧，毕竟他的文博那么大，对手机伤害还是挺大， 而且还要花钱，有这个钱可以自己去买一个了。要是真想白漂的话，就把这两根线黑色对接，黑色，红色接红色，两边接起来，跳过它就直接用， 因为这个温度太高了，用起来的话对手机伤害太大啊。今天就说到这里。
115小小维修工
03:51查看AI文稿AI文稿如今共享充电宝满大街都是，没想到的是现在这些人充电器都有共享的了，今天我们就来拆解一款带有按键的共享充电器，这是用来输入解锁密码的密码盘，上面有一个二维码，看看一下他是怎么收费的， 两块钱三小时，五块钱二十四小时，是不是感觉比共享充电宝还良心呢？事实真的是这样的吗？话不多说，直接开整， 插座的引脚就是这样直接卡进来的，使用的是单面板，整体看起来稍微有那么一点点简陋。 接下来拆这个控制电源开关的密码盘，这个密码盘和充电头用的不是同一种塑料裁剪，难度比充电头大很多。这款共享充电器拆出来就是这个样子，前端 电路负责降压，后端电路负责输出。控制好了，现在我们先从控制输出电源通断的密码盘开始看， 前面觉得价格良心的朋友，我建议你看完这一部分电路在下结论。他的电路主要有主控芯片、莫斯管和控制按键三部分构成，你只要输对密码，主控就会给莫斯管一个触发信号，让两端电源之间的电路导通，手机才能充的上电。 这个时候我相信可能会有一位机智的小明站出来，那我只扫一次码，然后把密码记下来，不就是可以一直使用了吗？那我就只能告诉你，这个社会没有你想象的那么单纯啊。 一般情况下，这个主控芯片里面会存有几十组密码，并将这几十组密码进行排序，循环使用，每一个充电周期只有一组与之对应的密码，比如说现在是这款充电器的第三十 三个充电周期，那他的对应密码就是一二三四。如果你使用第三十二个充电周期或者第三十四个充电周期的密码来解锁，是无法通过认证的。 也就是说，每一个充电周期只有一组密码是有效的。只要你进入下一个充电周期，你的上一组密码就会作废，那你就只能重新扫码获取下一组密码了。虽然这些密码组合的排序都是固定的，但你想用之前获得的密码进行充电，那你起码等得几十组密码轮完一圈之后， 你知道那一组密码才会重新生效。所以说你把先前的密码记下来，一点用都没有，但这也不代表全部，可能那些旧版的共享充电器还是采用单一固定的密码。那有人又要说了， 五块钱二十四小时，那我直接付五块不就好了？相比共享充电宝来说，它还是很便宜的，我只能说买的买， 没有卖的精充电器只要一断电，这颗芯片就相当于关机了，系统会默认充电结束。不管你是否用到了二十四小时，你刚刚的那一组密码就已经作废了。当你再插上电时，他的解锁密码自动更新，如果你还想再用，那就只能重新扫码。 我就不相信有人出去旅游出差，一整天都待在酒店里面不出门，再加上呢五伏一按充两个小时都充不满一部手机的功率，你还觉得它便宜吗？ 好了，现在我们来看一下他的充电头，与我们之前拆解过那些几十瓦的充电头不一样，整块板子只使用了一颗芯片进行控制， 这么简洁的电路，想必大家也猜出来这是一颗什么芯片了吧，没错，他就是一颗 psr 电源开关芯片，在原边对电路进行反馈控制。采用 psr 设计的电路最大的特点就是他的电路非常的简洁，可以省去一些稳压器、光篓等器件的使用， 降低设备的物料成本。主要还是集中在一些小功率输出单一的电路设计里面。因为这款充电器只有一种输出模式，不支持任何充电协议，也没有协议控制电路，所以它的工作原理非常的简单，就是通过于变压器圆负边的加速比来控制输出电流， 再通过 psr 电源开关芯片外接反馈电阻控制输出电压，就可以输出一个恒定的五伏一安了。好了，关于这款共享充电器的拆解就分享到这里了，我们下期再见，拜拜！
34电子发烧友网
01:52查看AI文稿AI文稿上次呢，讲解这个共享充电器的时候怎么接来让他跳过验证，嗯，有些人说没看懂， 说我没接，可能说说的时候后面没有接，那个线延迟有些不太会玩。这期呢就再给大家来 搞一下吧，需要哪个就剪哪个口，还不如说一般现在手机用的是 typec 的，或者说苹果的，我们就要用这个，因为我的是安卓的， 再剪这个给它拿下来，这个我们就只需要用到这两段，把那个皮给剥掉， 剥掉以后呢，就把这两个线剪的一长一短，尽量错开一下，因为外出的时候我们是不可能有那么多电工胶啊，什么东西呢？把它错开一下， 按好以后呢，颜色对颜色就行了，还有这红色就对这红色，黑色的对黑色截上去 好，这是接好后的效果，避免短路，因为没有电工胶，他就只能这样临时应急一下，我们就来看一下，效果 就那么简单，红色对红色，黑色对黑色，这很简单的啊，今天就锁在这里。
96小小维修工

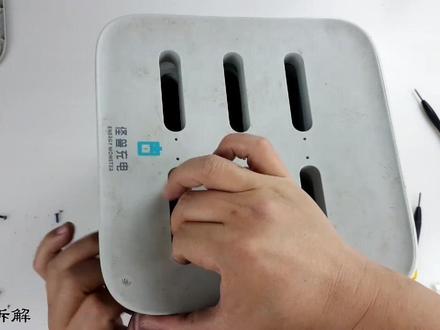

06:46查看AI文稿AI文稿粉丝寄过来一个充电站，共享充电站，战笋版的，真的，我这个什么环境下使用的。这是以前拆过这个共享充电宝，这次拆共享充电站， 哈哈哈，九成新，九点九成新啊，我先把它清理一下啊。 行，现在差不多了， 全新全新的充电站。哇，这块没擦，忘了，就这样吧，先看外观，这个外观估计 你们都能都能背下来，然后看接口，这个你们应该看不到，这边有个八字口，一个电源，还有个 usb 口， 就这个东西直接拆吧，这也别废话。哇哦，这个东西的 功率并不大，你看里边这个主电源线，就这么细，看下里边看下里边，这个东西比我想象中要复杂，底下是电源部分，电源部分上面都是给其他充电宝充电的部分，这边应该是电磁阀， 扫码之后可以打开。怎么把它抽出来？这个遇见难题了，看他那个螺丝在最里边非常非常深， 我这个心有余而力不足呀。这种螺丝就不好拧了，这个加这个再加这个， 我琢磨吧，这个东西反正也不会再把它装回去用了，而且这边缝隙里边有两个螺丝，我这种螺丝他也下不去，所以吧，就直 直接另辟径吧，从这边开始吧。 啊操，终于打开了，我天，一头汗一头汗， 很少有东西能让我拆出来，一头汗出门， 出来，终于出来了。这里边是两个灯，可以理解吧。这一个灯，这一个灯。 看一下主板，看下主板啊，我很温柔的把他们全打开了。嗯，这边是个联发科的中控 cpu， 然后这个小芯片， 这个可能是个互联网芯片， 这边这个网络模块也打开了， 这个就有点八二六六的意思了，控制 wifi， 然后和 wifi 连接， 或者是提供 wifi 服务，我不知道这个箱子支持不支持 wifi 服务。然后各种接口，这个是两电天线， 这个是个 usb 口，空着，他没看，这个是通到箱子后边了。电源输入，这两个接口是， 呃，箱子上面那两个灯，那两个背光灯。电源，这个是给前面充电宝充电的时候的输出电源，底下有一大堆各种电容，这个是信号 控制那些进电器用的充电宝状态充电宝，每个充电宝充满电之后，上面有个绿绿灯，是控制这个的，这就是这个主板， 然后继续看他这个电源，看一下他这个电源板部分输入接口，然后他提供两种电压输出，一个是 五伏六安，还有一个是二十四伏，一点五安二十四伏，这个应该就是继电器，针对他里边刚才所所充电宝的那个继电器啊，我终于小心翼翼的把它拆下来。一组啊，一共是三组，每组是两个，这个是其中的一组， 右边这个是彻底拆开了，左边这个是没拆开的。状态电源信号输入进来之后，信号还有充电进去，这边有个继电器，继电器，然后里边什么情况？情况 里边是这么个情况，每每两边有三个触点，这边还有微动开关，但是你把充电宝放进 进去的时候，他会感应到放进去充电宝了，然后这三个触点去给充电宝充电，充电宝放进去会把它压下去，然后他是起到什么作用？就是说弹出，弹出再看继电器工作，继电器充电之后 往上，然后带动这两个铁片，这两个铁片像两个夹子一样夹着充电宝，你这边扫码，然后他验证通过之后这边打开， 然后这个根据弹性，他把充电宝弹出去，归还的时候往下一压，连接就是这么一个过程。 这个东西太难拆了，当年我记得拆怪兽充电宝的时候就特别难拆这个东西，真是一家人啊，特别难拆，一桌子螺丝。
5733硬核拆解
04:25查看AI文稿AI文稿这个充电器呢，就是扫码付费，然后才能充的，上面有三个头子。大家好，我是阿胜，今天呢下雨又下雨了，带大家改装一个充电器，这上面四个固定螺丝，把它拆掉， 拆掉以后把它拿开，正常我们充电器数据线的话，上面有四条线，这上面你看才两根线，所以说呢，我为什么要改装？你看因为他这个上面他这个头是没法拔掉， 所以说万一这个头子坏了，呃，这个充电器就报废了啊。上面带了三个头子，还有一个就是他这个不能拔掉呢， 他不方便。这个 usb， 这个头子可以插到很多设备上，所以说呢，我把它改装一下， 随便找一个我们家庭用的那常用的那个充电线，这个就是，但是这个里面有这个四条线，红黑白那个蓝 怎么跟这个两根线对接？带大家看一下，本身他这个就是不付款的话，上面有二维码，所以说呢， 刚好这个图纸也不行，这个图纸也不实用，所以说我就就直接把它改装一下，把图纸也换一下啊，换成普通的这种带 usb 这种图纸 方便一点。你看像这样，这一头给他焊掉 这些，这些都丢掉不要了， 然后等他去看红的，对，红的，再把他俩融在一起， 用打火机烧一下，做个热烧吧，为了保鲜气垫，我再用控油的电胶布发一下。 这么贵啊？ 然后我们把它做好看一点， 然后我们把它关了， 本身他是这样的，这头是死的啊，这个是扫二维码，不扫的话是没法充电的，这个是没有改装的， 然后这个是改装好的，我随便找了一根以前的旧线啊，带 usb 这个头可以 拿掉的，看到没有？这个有这个头方便一点，然后这里面啊，电子板全部给他拿丢掉了，本期的视频将分享到这里啊。
101啊胜家电水电维修
04:07查看AI文稿AI文稿现在的共享充电宝价格越来越高，虽然说到处都有，但是还是会经常忘记还，忘记还了就只能花九十九直接买断。我手上刚好有一个忘记还的共享充电宝，这一期我们就来拆解他，看他到底值不值九十九块。我手上是一台忘记还的共享充电宝，我们先来看看他的参数， 总容量五千毫安，额定输出容量三千一百毫安，五伏二点一安的输出，也就是不支持快充，转换效率大于或等于百分之七十五七三十五，也就是说五千毫安的容量算上省号，实际能充的只有三千五百毫安。接下来我们看怎么拆， 这两边各有一颗螺丝，其他地方都没看到， 掰不下来，拆开了一块小板，加上一个聚合物锂电池，这种锂电池在手机还能扣电池的时候就经常能看到，现在用的比较多的就是在充电宝上面，还有就是幺八六五零锂电池，也就这两种用的多。接下来我们看看上面的主板， 这一刻应该是主控 ic， 上面的声音信息，应该是星海的三八 f 二零二一年产的，然后上面这一刻应该是他的电源管理芯片， 没有看到厂家信息哦，只看到私印 bgpw 五六四，这个得回头搜一下看看是哪一家的，应该也是国产的，应该会贵一点两到三块钱吧。其他的话就是二三极管一大堆二三极管， 然后这边有一个大的电容一二五，然后这边边边这个应该圆形的，应该是个金正， 然后上面这一个是一个触电充电器，然后他机子里面应该也有一个，不过那个是磁吸的，然后连接上以后他就可以充电了，电流走过来，这里有个稳压二极管，然后经过这个电源管理 ic 再经过主控，然后再传输到这电池里面， 在边边的话，这里有个麦口，也就是我们说的老安卓口，应该是给我们这些渊总买回，买断以后回收力后以后可以充电循环使用。 在下面呢，这里应该就是他的 led 灯，加导关注就信号显示了，刚刚一直在亮绿灯，我帮你们有没有看到这一个绿灯，应该是显示有电，然后没电，应该是亮红灯，再往 下呢，这里有一个胶粘在这里，到这里这里应该是一个温度传感器，防止这个电池过热，然后其他的话就没什么好看的，哎，好几个螺丝，我们猜一下，看他的背面长什么样？ 背面非常干净，只有一个 pcb 的生产日期，二零二零年十二月十一日，其他的话就是一些背面的走线， 那差不多就这样吧，它整体的做工还是非常不错的，很多连接处都有用胶去保护，你看这些 防止震动或者使用次数多导致松动。可整体看下来的话，最贵的应该就是这个电池了，整机大概的话二十块钱应该能拿下，批量的话价格应该会更低，卖我九十九仅是血赚，最后我再看装回去能不能用。 三百六十五里路 欧阳越过春夏秋 好，本期内容就到这里，如果就像这种拆解有意思的话，点赞、关注、评论、转发，后续我会再多多更新，我是若木，我们下一期见。
283朗姆_
02:24查看AI文稿AI文稿哈喽，大家好，我们今天是花了重金在酒店老板那里花了十块钱，然后买来了一个共享充电器，买来就是研究一下他，据说这个是一个非常赚钱的一个回本非常快的一个项目，据说啊可以一两天就可以回本， 然后我们今天看一下他这个，这个是按六个一，可以免费试用五分钟，就是我们比如说我们的手机完全没有电的情况下，我们按六个一用五分钟，然后把手机打开机可以扫码进行付费，然后就可以使用它了。我们扫码试一下， 看一下他的收费情况是什么样的？是五块钱，然后扫码然后付费五块钱，然后可以用三个小时，然后超速的话是每小时两块钱，然后一天二十四个小时的话是十九块钱，我们今天就拆卸看一下这个这个机器就这个充电器 值不值十九块钱，如果不止十九块钱的话，真的就像老板说了那样，一天可以回本， 因为我之前是已经打开过了，然后就很好的一个撬开，然后大家看一下，然后这个的主板的话，我是用的一根 黄色的导线，然后联通了负极，然后就可以直接使用，如果没有联通的的话，就要需要扫码输入密码能够才能够使用。然后大家看一下这个上面有一个有一个主控芯片，然后下面有几个 led 的指示灯，然后你输入密码正确的话就允许你充电， 然后大概是这么一个情况，这里有一个蜂鸣的一个喇叭，估计是输入密码时间有效了之后需要重启，速度会提醒你，我估计是这么样的，我也没有用过这个，我估计这个 不止十九块钱，如果批量生产的话也就十多块钱，这个在酒店里你用一天要十九块钱， 你们觉得怎么样呢？这个你们会不会在酒店用他的一个共享充电器？ 因为我上次在酒店用的时候，我用我充半个小时，然后我我就是按六个一，然后就如果到期了之后，我把电电给拔了，然后重新插上，然后又按六个一，然后又可以充五分钟，就持持续续，然后充了半个小时，然后就就就第二天就 就基本上就有百分之五六十的电了，就充了百分之五六十的电了，基本也能用一天，就大概是这么一个情况，你们会用这种共享充电器吗？
41小超人来了

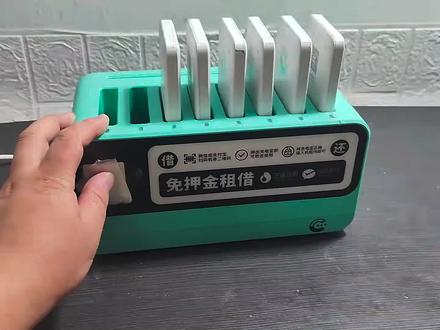

07:40查看AI文稿AI文稿哈喽，大家好，今天我来到仓库里面再收拾一下东西，发现有一台这个充电宝，好多充电宝， 嗯，有粉丝昨天给我留言，他说这个充电宝你不能用，因为有锁。其实我也不知道，刚开始这是之前收的，之前收的，嗯，剩了几个吧，然后我也找到一个这个底座，现在还能充电， 一会我试一下看看能不能用，如果说不能用的情况下，我试一下，看能不能修好，能不能解开。据据说有锁吧，我看一下怎么回事，然后分享给大家啊， 大家看一下，这个都正在充电，基本上都是不太有电了啊，都不满电， 来看看一下这个啊，这个才有两个电，这个按钮在这里按一下。还有两个电，我试一下能不能充电啊，这个是苹果的， 没反应啊，是不是需要按一下。 这是有电，有电但是没反应，这个说明还是不进电啊，还是充不上电， 有可能真的有毒，再吃多吃 两个试试。 也不行 也不行，肯定是没电，下面咱拆开一个啊，拆开一个看看什么情况。这个东西拆的话还不太好拆呢，要从哪里拆呀？要先把这个拿掉， 这这个有个缝 也好拆 好了，拆开了， 这个拆开也是比较好拆的，比我想象中的好拆多了，也等于是无损开盖啊，看这个卡扣都在 也挺好拆的。一个大电池，一个主板，但是这里就是没电啊， 主板翻过来了，我们先来看一下电路， 其实我也没有什么技术，反正反正就是喜欢好鼓鼓捣玩嘛。 嗯，像这几个模块呢，这基本上都是模块，就是供电的，不是那种信号的，正常情况下 就这个小的模块问题，然后导致信号过不来，然后他就不通。所以说咱现在直接给他连，就是信号不控制他，咱也能直接给他连上。比如这个模块把这两个角连一下， 我这个一连就通电三个角，连上任意一个角就可以了。这就很简单了，我们用电路贴， 用电动贴给他连一下 六角，嗯，连上两个角就可以，连上两个角，这边就充电了， 可以了。其实这个东西没没什么技术含量， 就是凭经验，然后把这个八角或者六角连两个角就可以，反正这个小充电宝也没没什么值钱的，捅坏了也不怕，所以说多试一下，大家一试就可以了。 现在就可以用这个灯，不知道什么什么用这个灯，所以说咱就直接拿掉就好了，这个灯也比较好拿，其实没必要用电动贴弄，直接一拔就行了， 把这个灯弄灭了，这样就比较省电了。接下来咱们装上就可以用 看看啊， 好，非常完美， 还可以，缝隙基本上看不到啊，这个灯也不亮了，这里面原来有个红灯也去掉了，然后点一下开关，再试一下啊， 插上去充电啊，一切正常。终于弄好了啊，也其实很简单，就是一个小模块，然后把脚连起来就可以了，像这个充电宝，比如说像你们从这个共享充电宝拿下来， 都是可以用的，嗯，不需要激活的，除非像我们这个都是从这个售后收过来的，收过来以后他就在这个盒子里面装着，拿不出来的，像这个盒我们也是也是拿不出来，把这个盖开了，把这个保险 传销给拿，拿下来，然后充电宝就可以拿下来拿，拿下来以后但是不能用，就是有的充电宝是可以用，有的充电宝不能用，就是这个有锁。 嗯，拿下来有锁就不能用，有的是不在这个盒子里面，就是已经解开的那种就可以用，所以说这个也非常简单。 我为什么今天弄这个东西呢？就是有个粉丝问我，他说这个充电宝，我我之前的视频，昨天呢他刚刚看到，估计是 他说他充电宝然后有锁，不知道怎么弄，所以说我做一个测试吗？给大家分享一下。好了，今天的视频就拍到这里啊，下次又画完了再给大家分享。好，拜拜。
4991华哥在上海
05:40

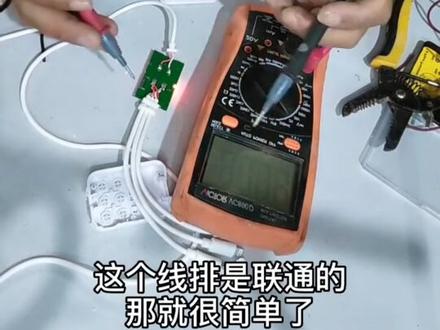

02:35查看AI文稿AI文稿哈喽，大家好，今天不拍活动，也不拍婚礼，今天给大家看一个好玩的东西，昨天我一个朋友，他的店铺不开了，然后多了一个这个东西，然后还有一个，这个 更多了一套，他不要了，因为既充不进电也不好用。我拿回来改造一下，看看能不能为我所用。这个原理呢？其实也不复杂，这是一个充电头，然后这边是一个控制器，应该是控制这个，整个这个收费啊。然后还有这个电路的接通与断开， 我们把它拆开， 这个还有点难拆了这个 这个东西还真不好拆，今天我们就暴力拆卸，哎呀，这个真不好 菜，那我们就真的暴力拆卸了啊。 终于拆开了。这边是控制线路， 还有几个控制模块，我们先把它插上，电已经通电了。我们来测量一下外观表，打一下 他这个一般的手机充电基本上都是五伏的电压。我们先来测量一下这个进进线口，五伏，正好五伏电压。那我们看一下这个出线口是哪里，这边也是五伏，说明这个正正极的电已经 通过去了。从线路板上也能看出来，这个线牌是联通的，那就很简单了，我们只需要把负极给它接通就可以了，我们只要找一根导线， 把负极直接导通就可以了。然后我们把这些控制模块给他破坏掉， 防止到时候会影响整个电路短路啊什么的。我们我们再来测测一下出口的电压，这边进口五伏，出口也是五伏。好了，我们来试一下，看看能不能充电， 好了，可以正常充电。然后我们再把这个改好的线路板再装到这个盒子里面，然后用五零二胶水 把口给他封起来。好了，这样一个全新的充电器就改好了，明天我再给大家。呃拍如何改装这个共享充电宝。好了，再见再见，拜拜拜拜。
79扬中婚庆小杨哥
04:05查看AI文稿AI文稿大家好，欢迎收看这一期的视频，我晒干今天这期给大家拆解小店共享充电宝。这个产品是一位来自海南海口的朋友给我邮过来的， 他租借的充电宝，结果遗忘了就是忘了，还发现后面的费用就比较高，于是索性就直接把它买断，花九十九块把它买下来了，但是买断以后发现平时用到的几率又非常的低啊，于是就给我邮过来 发挥一下预热，来看一下这里面的结构，因此首先要向这位来自海口的朋友表示感谢。像这类的共享充电宝目前发展也是非常的快，常见的有像小店，包括怪兽充电等，包括像美团这些，也设计了这个领域， 不过现在他的价格也是越来越高，以像目前主流的充电宝为例，半个小时大约是在一块五到两块，那么一个小时的费用就是在三到四块，如果是租借一天的话，那么这个费用 还是比较的高，他封顶大约是二十多块。小店这个充电宝正面主体的色调是一个绿色，然后他自带了三根充电线，一根 lucky 闪电，一个 typec 和一个麦克 usb， 然后三根线的中间还隐藏一个麦克 usb 的自充接口啊。这里是一个 usb a 的输出，他的容量是五千黄石，输入最高是十点五万，然后输出最高是一个五八点三十二万。这里是有四个指示灯，背后有一个激活的开关 协议，检测它的 a 口纸质是苹果二点一安，然后就是一个最基础的 dcp， 下面我就直接把它拆掉，看一下里面的结构， 外壳部分采用的是纯卡扣连接，只能是大力出奇迹，这边能看到两块缓冲的泡面，而这一侧上方是主板，下方是电信。首先来 看一下电芯，电芯和主板之间是通过吸焊铜线连接电芯相关的信息适应 tnb， 然后十八点五瓦时，单块是五千毫安时。这个电芯的厂商我查了一下，好像是叫天贸，天贸电芯 电信的外侧是覆盖有一个白色的缓冲泡面，然后最底部是他的电量的指示灯，设置在这个位置上方的电路板是有两颗螺丝固定，这一侧基本上是没有任何的元器件，左边这里能看到是有一个卧室管， 顶部的三个数据线是用的两颗螺丝固定这个区域的位置，同时有打胶，最后我们就把它的上面这一块给取下来了。电信的背后同样是有两块泡面啊粘胶， 至于充电宝上部的结构方面比我想象中要简单一些，他的输出端用的是两根七包线，比较的粗，然后两根七包线再分成三股，然后进行相关的输出，三个端子是一个拼接的关系， 元器件主要是布置在这一侧，首先中间这里最大的是他的主控芯片，来自应急性的 ip 五幺八九，侧边是一个用于升降压的合金电杆，电杆的周边是有打胶，右侧这里还有一颗没有任何丝印的芯片， 顶部四个触点适用于和共享充电宝充电柜相关的充电。然后左边这里还有一颗八角的芯片，来自苏州赛纤维的锂电池。宝华 ac a 口下方是有一颗八二零五 a， 这就是充电宝的一个主体结构， 它的整体结构跟之前拆解过的主打高性价比的充电宝石基本相同，主要依靠的是中间这颗高度集成化的芯片印记新的 ip 五幺八九啊，这个芯片是集成了像升降压，包括电量的控制以及一些其他的功能，整个在外围元气间的使用上会减少，因此可以降低制造的成本。 但如果真以九十九元的价格买一个五千毫安时非快充的充电宝，这一波肯定是亏的，因为在这种价格上你可以买到更好的。例如像同等价购的这种高级程度的芯片，可以买到像国产的两万容量的充电宝，他的容量更大， 同时价格可能还会更便宜，甚至不用花九十、九七十、八十以及更低的价格到。如果高品质的产品，那么这种价格下可以买到一万毫安容量的像紫米和小米的口袋电源，或者一些其他的品质的电源。这就是关于他的一个简单拆解内容。最后也非常感谢各位的收看，咱们下期再见！
782阿甘体验

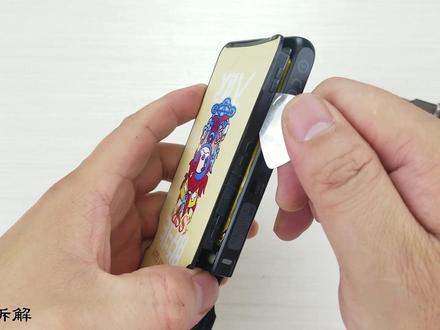

03:42查看AI文稿AI文稿拆个共享充电宝啊，这个充电宝我用了一段时间了，用了有不到一年，感觉还真不错。来电科技的来电科技，共享充电宝，你看他现在是什么原因啊？不用他了，这个线里边可能断了，接触不良，经常是充不上， 所以只能拆开。只能拆开。来电科技，看一下电器信息， 厂家名称， oem 飞毛腿出的五千毫安时， 但是可用的是三千一百毫安时，留下一点他是作为电池保护。这有螺丝。嗯，两颗螺丝，感觉应该是比之前拆的怪兽充电宝要好拆。 嗯，很友好，很友好，已经裂开了。 哎， 突然就不友好了，列到这不往后列了 啊。刚夸了他油好。 嗯， 还是相对友好的啊，比当年那个怪兽要好拆很多。 ok， ok。 哎，这什么意思？这是个什么意思？ 干扰我思路， 看一下内部干干净净。这个就是我比较喜欢的风格啊，干干净净。电池上面很平，这边有个温控触点做着防震防水，有一颗管理芯片， 这个地方焊进去的也是防震防水。实际上我要是能搞到两根这个线， 把它换下来他就能起死回生了。但是这根线也不好搞是吧？ 电路板反面这边有个老虎头标志，日期是一九年五月，刚一年多，整体做工感觉就是干干净净，这东西也没啥技术含量， 但是他做的这种干净简洁明了，我就非常喜欢。比怪兽当年那个要好 啊，我再给你们装回去。装回去， 你看这多好，好拆好装，可以回收，可以修理，不像怪兽拆开就是垃圾桶。
5831硬核拆解
02:10查看AI文稿AI文稿捡到一堆这个扫码充电的，应该是酒店还是什么地方丢出来的？不要了，把它改装一下自己用。 先把这一坨这一块把它拆开，撬开以后看到里面， 看到这里面啊，一般这个正极，正极一般都是 接通的，我们只要把腹肌把它接通就好了，把这些电子软件给个刮掉一部分， 免得他在里面耗电。把他们把腹肌焊起来就可以了。升级把他已经练好了，然后试一下能不能够用啊？ 现在已经显示可以充电了，这个已经把它接好了，可以用了，把它装好就行了。今早上就就 装好了，这几个全部都能用，如果去市场买这个线的话，一个最少只有十块钱，几十块钱又省下来了。
77平头哥

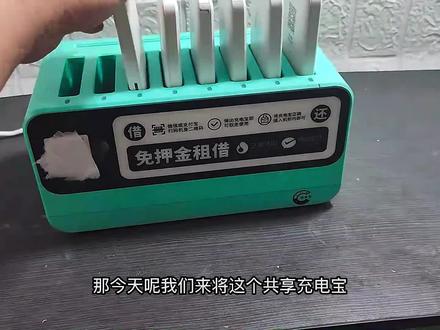

02:37查看AI文稿AI文稿我们来将这个共享充电宝拆开看一下，看一下内部的结构，没有这个螺丝的我们直接撬开就可以了，看能不能撬开，靠着这个边缘慢慢的撬，真的 好，现在已经打开了，我们看一下里面电池电路，然后这里有一个磁铁，这个磁铁呢是用来吸住这一边的这个充电线的，这边是准备了一个这样胶的敲棍， 花了点时间把它给撬出来了。我们看一下电池的话呢，是三点七伏五千毫安，或者是用吹风机给它吹一下，吹热后面吹热，再来敲三组线，对应不同的这个插头。苹果的 typec， 老安卓， 我们看一下这个背面，这里的话呢是这个充电端子，老安卓的这个充电座是用来给充电宝可以用充电器 啊进行充电进去的一个口罩。这一颗单面机芯片的话呢是这个东软斋波的 amc 芯片，这个芯片的话呢它具备 一个八位电视器和三个十二位电视器。这一颗芯片的话呢是 ap 三零零五 a， 具备这个过放电，过充电以及保护它的一个作用最大，支持两安的电流的一个输出。然后这边这个芯片呢是一个 ap 五三零六， 然后另外这里还有一个很小的芯片，那这个芯片的话呢，我没有斜微镜，我是看不清上面的这个字， 用这个胶布做个简单的绝缘，我们现在插上去试一下，看能不能用，可以看到已经可以充电了， 盖上盖子， 现在是电量百分之三十九，我们冲一会看一下，我们冲了几分钟 手机的话呢，百分之四十二了，刚才是百分之三十九是可以充进电的，一点五安的这个电流有七瓦多八瓦 拔网的样子，这个充电指示灯呢，也是正常的这个闪烁。好了，那以上呢，就是今天这期视频的全部内容了，如果喜欢我的视频请关注我吐槽小哥。好了，那我们下期再见，拜拜。
158吐槽小哥

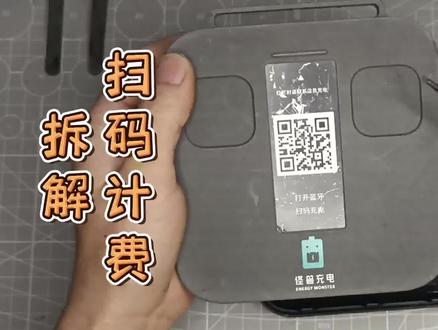

02:57查看AI文稿AI文稿这个新车和我们手机卡一样，就是可擦鞋的。这期视频我们拆一个怪兽充电的充电宝，这个一般是放在酒店里啊，或者是网吧里扫码付款，然后充电，看看背面它的插数，输入五伏二安，十二伏一点五安，输出五伏三安， 电池容量一万三千毫安，就是这样一个东西，背面的线都被剪断了，这个应该是输入，这两个应该是输出借我们手机充电的，其他也没什么可介绍的，非常沉对手，我们直接给他拆开，看看这里面是什么样的， 这里还有两块吸铁石对应这这是做什么的？他应该不支持无线充电呀，也没有无线充电， 有没有知道这这个位置是放什么的？来看一下这内部的做工，还是非常漂亮的。 板主要就是分两块，这块应该就是扫码付费那一块，这一块就是主管充放电的这一块，然后这里还有个温度加速的烫头，用大品牌的充电宝基本都有充温度烫头，咱们把它全部拆下来再看啊， 这里还有个天象看，接着这个触点，这一圈大象 背面一颗电容，看来主要的东西都在这个里面。这里有点难搞，是拿胶粘死的，这个不搞掉的话，这主板拿不出来， 哇，这张的太紧了，电池也拿不下来， 我要暴力拆开，受不了了，这个头进来这么长插在这里 来看一下他的主板，这一块主要就是给这个充电宝充电，然后给我给我们的手机放掉，给手机充电，主要就是管这一层面的，这个也没什么好看的，我要看看他这个扫码解锁靠的就是这个玩意， 来看他，来看一下他这个扫码，然后收费才能充电的。主板这一层是整个焊接上去的， 这个主要就是他的，嗯， gps 和这个 gsm 的处理器，最中间这个大的这个型号是 mt 六二六幺，然后最左边一个小点的这个是一个四平的 gsm 和 gpsgps 传输模块，型号是 rf 七幺九八。 然后这个这个新车和我们手机卡一样，就是可擦鞋的，实际就是一个手机卡，这就是他的计费模块，背面就一颗大电容，其他什么都没有，然后这个电池可以看到一个 mj 电池扣不下来了， 长得太紧了，这就是怪兽充电的大充电宝。好，这期的视频就到这里，更多的产品我来拆，免费的关注，你给点一个吧。
338避坑拆解
