台达4856电源短接启动步骤

大家好，科技靠编程，编程找圣手。我们接着讲起来，那么第三张图呢，是主 cpu 呢？ 主 cup， 它的主要作用呢，既控制风扇的转速，还有对温度提供一个保护，输入保护，还有输出进行电路的保护， 这是一个主要保护作用。第四张呢，最主要就是对各个单元电路他的一个小的构成，比如说过压过 流啊，检测这些。最后一个电路图呢，他是嗯护 cpu， 那么他的作用呢？ 也是进一步的对这个电路进行保护作用，这里他会也会根据温度的输入可以进行内部的调整，输出对你的 电瓶器驱动后面的电路。好了，这节课就讲解到这里，谢谢大家的观看，请大家多关注，下一节更加精彩，再见！

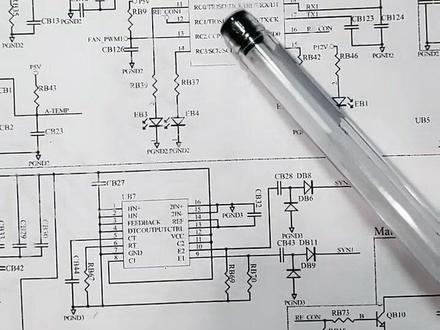

大家好，科技靠编程，编程找圣手。这节课我给大家讲解的是台达四八五六 ac 开关电源的各个电路构成， 他的电路总共有五个，五张电路图，这是第一张，主要是电源部分，这是第二张，主要是 芯片控制变压器画面，这是第三张， 是主 cpu 他的构成，这是第四章，主要就是各个独立模块他的构成。 最后一张是呃副 cpu， 它的一个作用。那么我们从第一张开始来讲解， 这里面可以看出跟以前是一样的 呃两百二十伏电压进来，明火线进来，然后通过这边是一个保险管，还有这个是 正品店主，还有这边进行一个动画线圈 进行铝拨，还有歪电桩，解体的歪电桩，这边同样 也带了一个公卫签签，还有歪电筒，还有热敏电阻，热敏电阻是接零火两条线的连接在一起的， 他起到保护作用。这边过来以后基本上就是把射电的还有这个电路里面的干燥进行分离开，不会互相影响， 那么他得到干净的电压以后，接下来他会走到哪里呢？ 他在这里就会继续进行一个整流，这边 两端进行整流，然后再进行铝拨，铝拨以后 通过这边这些店主呢起到一个 呃蟹蟹瘤的作用， 然后得到一个添加以后， 那么这个电压接下来就会经过这个主电路过来，然后 他会有三会有四个呃长效应管跟他连接，然后连接到自己呃初级线圈， 那么这边输出来以后就进行整流，然后再捋拨，然后 得到再一次通过功能签签得到干净的直流电，那么这里 四个产效应管他的驱动呢，就必须用到芯片来驱动，那么肯定就需要四个角芯片进行驱动， 此时我们就看第二张，这里第二张呢，主要就是这个芯片， 这芯片起到的作用也就是呃产生震荡电压的作用。 好了，这节课就讲解到这里，谢谢大家的观看，请大家多关注，下一节更加精彩，再见！

大家好，科技靠编程，编程找圣手。我们接着讲起来，这里面 来到这个芯片是震荡芯片，那么他会输出四个输出角，分别是 g 一 a 一二 a， g， 四 g， 三 a g， 四 a， 那么这四个角呢，会再通过驱动芯片， 这里面的第十二跟十四分别是 g a， g a， 然后这边呢？另外啊，他输出的是 tv 一 g， tv 二 g， 也就是刚才 这个四个产效应馆，这里 g a e g g a 二两二 g 啊，这是二 g， 这是三 g， 这是四 g。 这个产向管的三级就是由这个启动芯片 引出来的两个脚气驱动，这边也一样引出来两个脚气驱动，所以这两个是驱动芯片的作用。那么 在这种情况下呢，这边他会有一个变压器，然后他的芯片呢是在这里， 这个芯片是一个产生震荡的一个芯片，那么 他的第四第五角呢？相当于是一个呃产消音管的一个机动端，那么他去连接到这个线圈 产生震荡以后，他会在呼呼欠圈也产生电压气给 呃其他所要用到的主板上提供电源，然后刺激线圈也会产生各路电压。这是第二张图。 好了，这节课就讲解到这里，谢谢大家的观看，请大家多关注，下一节更加精彩，再见！

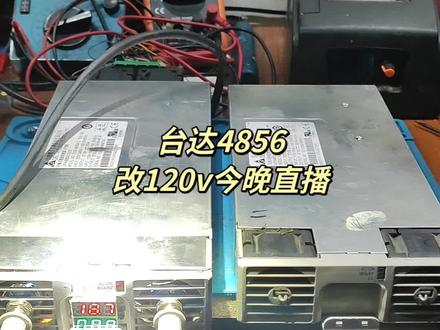

嗯，大家好。呃，上次我们用这个台达的电源呢啊，做了一个零至六十伏的可调 啊，今天我们又找了一块啊，今天我们用它来做零至一百二十伏，可调啊，三十安电流。好，现在开始制作。 首先我们来调这个电压表啊，先把这个外围的做好啊，这是三百伏的直流指针表，现在是我送的是五十伏啊，送的是五十伏， 我们把它这个量程调节到一百五十伏啊，等我们拆开来把它调一下， 由于空间限制啊，我们把这个表头改啊，三百伏的表头呢，改到一百二十伏，马良城，然后那个 里面用了三颗电阻啊。嗯，取值改完了，然后为了节省空间啊，把这个接线柱拆掉，线直接从里面接出来， 调整好了，现在是四十，我们在数字表测一下。 呃，四十，好，我们调到八十。 好，现在这个表的精度已经没什么问题了。然后我们开始安装这个电流表的部分啊，花了点时间呢，把这个呃电源的主板呢拆出来了。 好，今天晚上我们开个直播啊，然后直播一边播一边改吧，这个是比较耗费时间的，录段子的话可能会很长啊。好，欢迎大家晚上观看。

嗯，大家好。嗯，这个台达的电源呢，昨天我们已经调试好了啊，调试好了那个电压表也正常显示了啊？没有没有拍。嗯，下面开始组装，组装也是，嗯， 有一些挑战性。这原来装在前面的风扇啊，因为我们前风扇前面板嘛改成这个样子了，然后我们前面的风扇呢，我们把它装到了这个机器的后面， 后面以前是往里面吹风，现在是往往外吸这个吸风，然后线呢给它延长。 呃，这个他那个直流输出呢？我们找了一个这个啊，这个插座 啊，这个接线接线端子，然后我们把接线端子中间的这两个给他给他拿下来，刚好有两个孔啊，这两个孔作为螺丝孔啊，我们给他固定在这个位置，看一下， 大概是这样固定的。嗯，反过来啊，大概是这样固定的，刚好刚好与那个孔对上，这样就作为我们直流的输出的接点。 二百二十伏输入这个位置呢焊接了一个这个，嗯，快接插座啊，快接的那个端子啊，这个二百二十伏直接接入就可以了，这样的话以后也方便我们更换电源线。 嗯，然后这个软开机呢，我们也不准备把它浪费掉。软开机这部分呢，然后在前面板上做了一个开关，这个在所指的开关， 然后我们这个二百二十伏输入呢，这里就不做硬开关了， 这一个软开关就可以了。嗯，到现在为止呢，这个电源就已经组装好了。嗯，这是前面版，左边是调电压，右边是调电流，中间两个。嗯，电压表和电流表和这个软开关 后面呢就是这个样子，这两个风扇是，嗯，他向外排风的，这个风扇啊，这边地线也接上了，然后， 嗯，这他这个二百二十伏，这个直接接在里面了，接那个接线柱接在接在里面了。啊？没有接在外面啊？这个就是反正以后他不经常动吗？ 下面我们试一下机。 呃，这个台达的电源呢？也算是制作完成了， 功能还可以。好，谢谢大家观看。

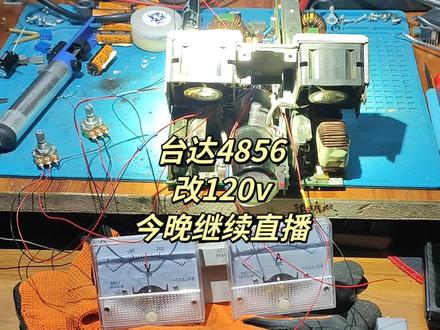

大家好，呃，接上一个视频啊，我们对这个台达的这个四八五六进行改造啊，那个现在把这个低压保护部分， 第三个光偶这个低压保护部分先给他拆掉啊，拆一个角就可以啊，然后这边有个高压保护部分， 呃，这个高压保护部分呢，就是我们在，因为我们手里，我们我的手里啊，没有这个，呃，超过这个六十伏的电容，这是绿布电容，是， 呃，六十三伏的啊，我们手里没有这个更大的，因为快过年了嘛，就买不到了啊，所以我们暂时把这个电源改零到六十伏啊，至一百二十伏呢。呃，我们后期还会再 做一个改改装，因为我这里还有一个啊，这里还有一个，呃，用这个改零到一百二十伏吧啊，这个呢就是改零到六十伏， 就不用改这个电容和这边这个整流桥就不用改全桥了啊，就是零到六十五改没有问题啊，所以这颗这下面这个这个高压保护电阻啊，我们就不动了啊， 等一下我们会对 cpu 进行改造。嗯，现在呢，我们先把这个比较难的这一部分先做完，就是把这个尾插全部拆掉， 这个尾插可能拆起来比较麻烦，尾插这部分我们就已经把它啊拆掉了啊拆掉了，然后 我们现在开始呃，对这个 cpu， 呃， cpu 的这个控制部分啊，控制部分，呃进行改造， 呃， cpu 这部分呢就暂时改成这个样子了，呃，跟大家说一下啊，这个地方比较小啊，不容易观察，呃，这个地方就是啊，这里有一颗电，这里有一颗电阻啊，它上面 呃引出来一根线，接到这个 cpu 的二十二和二十三两个角之后， 然后接到这边，这是对地的啊，这边是啊 cpu 的地啊，接到这里，然后呃这个三啊， cpu 的三十三角呢？把它挑开 断开之后，然后三十三角对应的这个焊点呢？我们引出来一根线，这根线是用来这个 呃对焦不好，这根线是用来欺骗这个呃就是呃欺骗这个呃就是他的那个运运放的啊，就是用来代替这个 cpu 来执行他的呃指令用的。呃这根线 啊，等一下我们去改造这几个运放，这有电压检测和电流检测的。运放 好这个电压和电流的这个呃调节部分呢，我们就已经接好了啊接好了呃简单讲一下吧。呃它这个呃 u 呃。有两个运放啊呃 u 呃这个是下面的看不到 啊，这个 u b 二四呢，它是控制呃它是控制电压的啊，它是控制电压的。这边 u b 二七呢是控制这个呃电流的啊，这都是两个，它是都是取样的啊 啊然后这边有个 ub 幺四呢，这是保护的啊保护的，所以那个啊不啊，他是负责那个电呃这个 ub 幺四呢？他是负责控制这个呃呃电流的啊控制电流的啊，这边是取样的啊， 所以那个呃我只简单分析了一下，简单分析就并没有那个实质的去研究他的那个具体是外围电路没有研究啊， 大概是就是这么个功能。嗯简单的分析了一下，然后我们把控制线就是呃取样控制线给他接出来啊接出来， 呃这样呢，等一下我们呃在接好这个电位器之后呢就可以进行调节了 啊，但暂时呢这边显示呢？先显示的线没接啊？就是那个呃电压表和电流表这个显示这部分呢？还没有接，先能实现控制，然后等一下我们再去呃把这个电压表和电流表，因为因为电压表和电流表他的那个，呃他的取电 啊，就是他，因为他们都是要单独供电的嘛，他取电的位置不呃，不一致，因为呃他是不供地的啊，所以我们在下一步呃再进行这个取样的， 这个对这个电压电流表的那个供电部分在进行一部分。嗯嗯，那个在进行部分改造，然后继续研究啊，今天就先到这里吧，我们明天继续。好，谢谢大家观看。

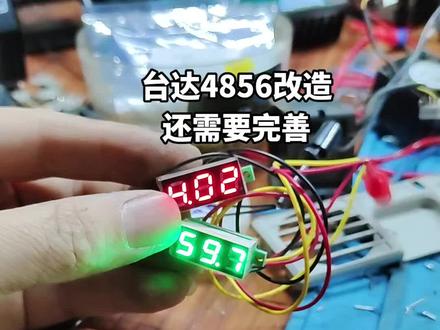

大家好，我们今天继续来改这个台达的电源啊，嗯，这个电压表和电流表呢，我们现在就已经给他改好了啊，上面红色的呢是电压表， 下面绿色的呢是电流表啊，我们用的是数字电源送的一个四伏的电啊，直流电啊，到这里电压表显示四伏是输出电压， 然后我们下面这个电流表呢，四伏显示的是六十，就是六十安赔，因为我们在这个电源上取样的值最高到四伏 啊，这个现在，嗯，表就已经调完了，下一步我们开始安装这个，这两块表在前面吧 板子上开三个孔，然后把这个线呢给他直接穿过去，这样安装起来呢，就是这个表呢就是，嗯，他很结实，不容易掉，而且表面呢看不到线啊，美观程度也可以。 那电流表和电压表就已经安装完成了，下面我们开始开始接这个电压表和电流表的辅助供电部分， 呃，这个位置的线呢？呃，接起来就是麻烦一些啊，这里是下面有一颗二极管啊，从这个辅助变压器的那个，呃，副老组出来的一个，呃，二极管，呃，就是副 组出来的，那输出呢？接一个二极管之后，然后这是这是他那个副副少组的另外一段啊，这个接的是电容的负极，这边二极管整流，发波整流，然后到这个电容， 呃，文压之后出来一个十二伏的直流电，这个十二伏直流电是给我们啊，这个表头啊，给他供电用的啊， 我们临时搭接了一下啊，然后下面送电试一下，看看会发生什么情况。通电了啊，但现在风扇转，但是爆故障 啊，现在是没有没有输出，目前呢已经实现了这个可调啊，这个电压可调。 嗯，只是这个这个电压表现在显示部分是有点问题，他采样显示部分是有点问题的，我看能不能把这个手机给他支一下啊？ 电压现在是可调的， 黑到六十 啊，不往上调了啊。但是这个电压显示还是有点问题，这电流显示没问题。 呃，现在呢，电压和电流呢？都可可调了，现在调节是没有问题的。看下那个电压啊， dr 是可调的， 然后然后那个电流呢也是可调的， 只是现在有一个问题，就是现在这个电压电压表不显示。嗯，这个电压取样还是有一点问题 啊，我们明天继续处理吧。好，谢谢大家观看。

万能表对着输出通电， 开机电压上升一百四十二点八，很稳定。

哦，临时平台呢？已经搭建起来了啊，我测试了一下， 现在目前呢电压可调，这个电流值我还没取啊，电流值等一下我们用那个毫伏表去取个值，现在呢 调节到一百二十伏是没问题了，因为我这个表现量程是一百二十伏满啊，好像过一百二十伏没问题了， 我们进行一下校准，在测试的时候这个 风扇必须要接啊，这个风扇不接的话他会保护，还有就是尽量不要在这个临时搭建的这个平台啊长时间测试啊，因为他这开封管的发热量是非常非常大的，非常大，尽量不要这样，这样空载测试。 好，今天就到这里吧，明天我们开始完善然后组装啊，谢谢大家观看。
