精灵4航线规划教程
鞋面航线功能为大家创新针对建筑物和山坡等地物推出的立体摄影解决方案。本视频将讲解如何使用鞋面航线功能。规划任务， 在开始测绘作业时，请先对侧区做好大致飞行规划，确保飞机器与带屏遥控器均已升级至最新版本，电池电量充足。点击 gs rdk 主页的规划按钮，进入斜面航线功能。使用本功能前，请务必仔细阅读斜面航线使用说明。 斜面航线可使用飞行器打点或导入 kml 文件的方式实现对侧区的规划。下面将以建筑物和山坡等不同地物为对象来介绍飞行器打点的规划方式。首先是垂直建筑物目标面，使用飞行器打点规划，在 开始规划建筑物的立面航线前，建议先进行任务距离测量，在建筑物边缘地点做好地面标记，便于飞行时打点。准备完毕后，打开阿迪 k， 等待阿迪 k 进入 fix 状态 起飞，上升至无障碍物的最低高度，将云台角度调整为数值向下。 操纵飞行器飞行到第一个标记点的位置，使相机画面中心正对该标记。按下 c 二按键，获得 a 点的位置。在飞行至第二个标记点位置，按下 c 二，获得 b 点位置， 调整云台角度至水平。操纵飞行器上飞到建筑物顶部中心位置， 打下 c 点。 abc 三点确定后，要测会的目标平面已经确定，此时设置 c 点到 a 点和 b 点的外扩距离，以确定建筑物具体的侧区范围。 点击下一步， a 不将显示生成的航线，可在航线平面图小窗中预览垂直立面的航线形状云台模式，此处设置为垂直目标面，根据实际需求设置任务距离。 相机参数中打开快门，优先 完成设置保存任务。 下面介绍对果树等坡度较小的斜坡内侧区的规划方式。再对斜坡打点气 前，需要先大致确定要飞行的区域，规划出 abc 点的位置，打开 rtk， 等待 rtk 进入 fix 状态起飞。根据地务范围打出点 abc 的位置，这三个点可以定义被测目标平面， 根据侧区形状设置 c 点外扩距离， 点击下一步 app 将显示生成的航线。设置云台模式为垂直水平面，此时将基于水平面生成航线。垂直地面情况下，可以根据实际需要设置任务高度与飞行速度。 相机参数中打开快门，优先保存任务。 下面介绍 kml 文件导入侧区的规划方式。 进入 abc 鞋面功能，点击 kml， 选择已经导入遥控器的 kml 侧区文件。导入侧区后根据实际需要设置外扩 速度与相机参数等。任务设置完成后保存 点击调用。直行，起飞前请仔细阅读，注意事项，确定后滑动起飞，飞行器将自动作业。
粉丝2983获赞2.8万
相关视频

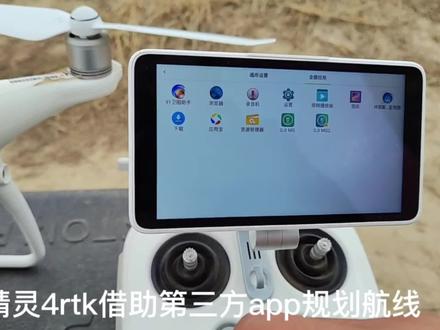

01:09查看AI文稿AI文稿最近大家在粉丝群里提出的精灵四 rtk 遥控器如何安装，航飞精灵和航线规划的教程马上安排。针对精灵四 rtk 遥控器安装航飞精灵必须要用 sdk 遥控器进行下载安装才能规划航线。规划的教程步骤如下， 打开航飞精灵 app， 选择交叉环绕航线系统，激情选择精灵四 rtk， 这里面所有的设置参数排版都在左边。接着我们根据自身飞行需求设置好飞行高度， 点击环绕航点，然后规划航线，假如想撤销的话，左上角有撤销按钮，设置好之后生成任务，保存好项目，这样我们的航线就规划好了，然后点返回 nice， 点击无人机采集系统，点击定点 模式，选择刚刚设置好的航线，任务连接 y、 t、 k 开始任务。任务上传成功后，提示起飞起飞。无人机飞行的时候会根据设置的航线进行环绕采集拍照，左上角会有任务进度的提示条，采集完毕返航，赶紧试试吧！
356航测之家
05:21查看AI文稿AI文稿将安卓设备连接至航拍飞行器的遥控器， 将飞行器放置在开阔无遮挡处。开启飞行器， 开启 dj i 精灵四 a 的遥控器电源。打开手机中的航线规划软件， 点击主页面中航线飞行，点击创建航线，选择建图。航拍软件界面将显示飞行器所在位置及状态信息，在地图界面上选择需要建图的区域， 系统会自动生成飞行航线。选择拍照相机一般为默认飞行器，选择拍照模式等时间合拍照是任务要求框，修改飞行高度，默认一百米 飞行速度，建议使用推荐速度完成动作，默认自动返航，点开高级设置， 设置旁向重叠率大于等于百分之六十五，旁向重叠率大于等于百分之七十五。主航线角度推荐使用默认设置，完成后点击保存按钮， 点击上传航线，在航线上传完成后， 点击开始执行，无人机开始执行飞行任务， 在到达第一个航点后，相机开始拍照。 任务执行完成后， 无人机会自动返航并降落。 关闭无人机设备， 拔出内存卡， 将设备拆卸并装箱， 带着我们的设备返回至内页处理办公室。将内存卡连接至电脑， 把航空摄影数据传输至电脑中，以便于我们后期进行四 d 产品的生产。
158谈笑
01:53
00:58查看AI文稿AI文稿大家好，这期我们继续学习用精灵三二 k 无人机怎么规划清洁摄影的航线，下面跟我一起来学习吧！首先我们点规划，选择井字飞行，选出我们所需要测量的位置，更改高度 速度，用它自动设置就可以。拍照模式选择定距，完成动作，选择返航任务，相对高度是零米，相机设置照片比例是三比二来平衡，根据你当前的天气情况来设置。云台角度改成负四十五度，保存充电率设置八十八十就可以。编剧调整手动我们调整下这个编剧 保存，新建一个任务名称， 点击确定点吊用，这样我们的航线就已经设置完毕了。小伙伴们你们学会了吗？如果有不懂的可以给我发私信哦！
188中科智航无人机

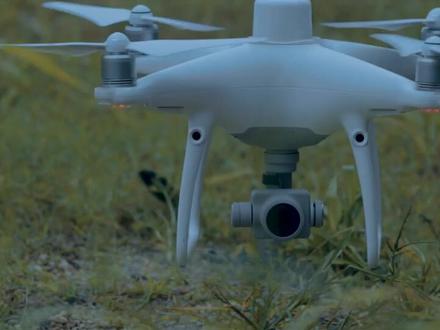

02:29查看AI文稿AI文稿零四二 dk 的移动 app 为飞行作业进行了特别优化，今天我们为大家演示如何对选定的区域进行测绘航线规划。首先启动飞行器和遥控器 进入网络诊断，确保飞行器四 g 网络能正常连接。点击右上角设置页面，打开 rtk 模块，接受 rtk 信号方式，选择网络 rtk， 回到执行页面，确保飞行器进入 rtk 定位状态。 点击摄影测量，屏幕将显示飞行器当前位置地图，您可直接移动地图或缩放地图，调整至需要行测的区域。点 击地图建立第一个行点，屏幕右侧将出现行点设置信息，假如行点位置有误，可拖拽移动进行调整，或双击该点删除。建立四个行点，行点间 将自动连接拖拽行点可对区域进行调整。选定区域后，在屏幕右侧设置飞行高度、速度。点击重复率设置，根据行测需求调整航线横向重复率，纵向重复率调整编剧。点击加号外扩或减号内缩。 返回主界面进行相机设置，调整照片比例，根据当前环境光线调整白平衡设置云台角度，默认负九十度为正摄影像拍摄，如需拍摄倾斜影像，可调整至其他角度。为了提升建图精度， 已关闭机变修正。设置完成后，返回主界面，点击保存，输入任务名称，点击确定画面将切换至相机，点击相机设置，可调节相机参数。设置完成后，点击执行阅读注意事项，并点 点击确定右滑，开始飞行作业滑块，在飞行作业中将遥控器天线切面，面向飞行器，已获得最佳信号。如果任务完成前出现电池电量不足，可手动结束任务， 更换电池后可继续执行作业。完成后，飞行器将根据规划设置默认自动返航。您可开始下一个任务， 或将 sd 卡中的图片导入电脑进行键图，键图完成后可导入 app 地图使用进行地块的规划。以上就是静零四二 dk 的摄影测量操作步骤，感谢您的观看！
102群力科技
04:19查看AI文稿AI文稿如何制作 k m l 范围线并且导入遥控器中呢？今天就给大家来分享。制作范围线并且导入遥控器中。 大部分行测项目已经提前指定好项目区域，而且很多项目在前期沟通过程中，首先就需要确定行测范围，要求什么样的成果等等信息， 也只有通过这些信息才能知道项目区域是否属于禁飞区、县飞区，然后决定在什么样的作业环境和要求下采用什么样的作业方案。 遥控器规划航线呢，有两种方式，第一种方式呢就是手动规划航线，第二种方式呢就是导入 kml 范围线。手动规划航线适合项目现场区域 边界成规则性多边形，提前并不知道项目区域的情况下临时作业，但是遥控器的屏幕比较小，底图的分辨率呢也并不是很高，所以手动规划航线的边界准确度多少会受到影响。 第二种方式呢就是导入 kml 规划航线。复杂多拐点的范围线，在这里面呢也是没有问题的，所以接下来我们打开磨软件，双击打开磨软件之后呢，我们找到需要航侧的区域， 找到需要行测的区域之后，点击矢量标，会点击多边形，我们把 需要行测的项目区域描绘下来，双击完成，在这里呢给他进行一个命名， 命名之后，在左侧的图层界面里呢，我们点右键点击保存矢量文件，这里的保存格式呢，我们选择 kml， 把它选择一个储存位置，我选择储存到桌面， 点击确定导出。 这样呢， kml 的范围线咱们也就制作完成了，在这里呢给大家提一个建议，就是制作 kml 范围线的软件有很多，如果你的项目属于 区域性面状，那你制作的 kml 范围线也一定是要面状的食量。现在呢， kml 范围线我们已经制作完成了，接下来我们需要找到一个读卡器，还有一张 sd 卡，读取 sd 卡的内存， 我们先新建一个 d j i 的文件夹， 在 dji 文件夹下呢，我们需要再新建一个 k m l 的文件夹， 然后把我们制作的 kml 范围线导入 kml 文件夹中，最终呢我们把它插到遥控器中，然后进行一个数据导入。插入 sd 卡之后呢， 我们点击遥控器左上边菜单键，将进行中改成 k m l 文件，选择左下角的读取内存卡，可以看到我们刚刚制作的 k m l 范围线，在这里点击导入， 导入成功之后呢我们就可以看到了，点击查看， 检查一下项目范围区域是否正确，正确之后呢点击编辑，然后就可以选择一个我们行测测量的一个方式了。 制作 k m l 范围线并且导入遥控器中的分享今天就结束了，欢迎大家有关任何无人机机型以及数据处理的问题给我留言，我也会继续给大家分享更多无人机相关的操作及经验。
484群力科技
02:55查看AI文稿AI文稿欢迎您观看大江教学视频金零四二 dk 的移动 app 为飞行作业进行了特别优化，今天我们为大家演示如何对选定的区域进行测绘航线规划。首先启动飞行器和遥控器 进入网络诊断，确保飞行器四 g 网络能正常连接。点击右上角设置页面，打开 rtk 模块，接受 rtk 信号方式，选择网络 rtk， 回到执行页面，确保飞行器进入 rtk 定位状态。 点击摄影测量，屏幕将显示飞行器当前位置地图，您可直接移动地图或缩放地图，调整至需要行测的区域。点击地图建立第一个航点， 屏幕右侧将出现行点设置信息，假如行点位置有误，可拖拽移动进行调整，或双击该点删除。 建立四个航点，航点间将自动连接拖拽航点可对区域进行调整。选定区域后，在屏幕右侧设置飞行高度、速度。点击重复率设置，根据行测需求调整航线横向重复率、 纵向重复率调整编剧。点击加号外扩或减号内缩。返回主界面进行相机设置。 调整照片比例，根据当前环境光线调整白平衡设置云台角度，默认负九十度为正摄影像拍摄，如需拍摄倾斜 影像，可调整至其他角度。为了提升建图精度，建议关闭机变修正。设置完成后，返回主界面，点击保存，输入任务名称，点击确定画面将切换至相机，点击相机设置，可调节相机参数。 设置完成后，点击执行阅读注意事项，并点击确定右滑开始飞行作业滑块， 在飞行作业中将遥控器天线切面，面向飞行器已获得最佳信号，如果任务完成前出现电池电量不足，可手动结束任务， 更换电池后可继续执行作业。完成后，飞行器将根据规划设置默认自动返航。您可开始下一个任务， 或将 sd 卡中的图片导入电脑进行进图， 进图完成后可导入 app 地图使用进行地块的规划。以上就是静零四二 dk 的摄影测量操作步骤，感谢您的观看。
2040❤️冰🌹
05:22
02:59查看AI文稿AI文稿本视频将为您介绍如何使用 gs pro 进行航线任务。 首先在规划任务前选择 rtk 定位，选择任意 rtk 连接方式后点击连接按钮，等待 rtk fixed， 点击加号创建新的航线任务。点击测绘航拍区域模式开始规划任务。在该页面，您可以选地图选点规划或飞行器打点规划，这里主要介绍地图选点。 在地图上点击选择要测量的区域开始规划任务。可通过拖动区域顶点来调整区域大小。 接下来编辑任务名称。 在基础设置中，相机朝向推荐选择沿航线方向。 在高级设置中，主航线上重叠率推荐设置为百分之八十，航线间重叠率。百分之七十重叠率设置完成后，飞行速度会随之变化， 你可通过调整主航线角度，是航线数最少，效率最高。航线参数设置完成后，点击相机界面设置相机参数。 在可见光成像模式像请保持中央测光，并保持 ae 为解锁状态。相机模式选择 ottel。 可见光成像和多 光谱成像的相机设置并非联动，需要分开进行设置。点击多光谱成像，进入多光谱图传界面。 在多光谱成像模式下选择全局测光，保持 ae 为解锁状态。下集参数选择 ot， 点击可见光成效，回到可见光图传界面。 设置完成后，若保持在多光谱成效模式下执行任务，那么每拍照一次， sd 卡会保存一张 ndvi 与五张展带照片。若切回到可见光成效模式，那么每次拍照会保存一张可见光与五张展带照片。 所有参数设置完毕后，点击右下角地图，回到任务界面，点击左上角的齿轮图标，将当前飞行任务参数设置为默认参数，公银在后 去新建任务时可沿用该参数，点击保存按钮保存任务， 最后选中规划好的任务检查参数设置参数检查完毕后，点击执行任务，开始飞机状态检查， 确认无报错后，点击起飞飞行器开始执行任务。感谢您的观看！
66❤️冰🌹

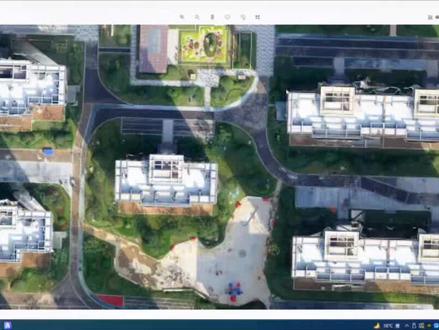

02:04查看AI文稿AI文稿我们当地一个比较不错的小区，邀请我们去拍摄一个小区的正摄影像。到达目的地，拿出飞机， 短按在长按开机遥控器和飞机，点击规划按键开始规划航线正设，选择图形测量二 d， 把我们需要拍摄的范围框选出来， 右边可以调整飞行高度，这里我们默认就可以。点击保存，输入作业名称， 确认任务名称，调用这个任务确认执行任务，确保飞行环境安全。 向右滑动自动直行， 飞机会爬升到预设高度执行任务。现在飞机已经到达一百零二米，可以看到右边会有个进度条，显示任务进度，下边是照片的数量， 点击左下角的小屏幕，可以切换到飞行航线界面， 进度一百就完成了本次任务，飞机会自动返回起降点。
