徕卡全站仪与电脑实时数据传输方法

如何把测量数据从全站仪上导出到电脑端？接下来我给大家简单的操作一下， 这次我依然使用的是三点七二二二幺零 u 全站仪，它可以支持 u 盘进行数据传输，非常的方便。那么接下来我将用自由设战的方式随便采集几个碎步点。今天担任跑龙进任务的是我的搭档小赵哥， 哎，可以了。 我们按 ma 钮菜单键进入到 f 二文件管理， 翻页选择文件导出。那么测量文件和坐标文件有什么区别呢？在数据导出的时候，有两种文件可以让我们进行导出，第一种是测量文件，第二种 是坐标文件，测量文件里面包含了我们的测量信息以及碎布点的边角信息，坐标文件呢只包含了点号以及我们的坐标值。在日常的生产过程中，我们用的最多的是我们的坐标文件， 只有当发现我们的坐标文件出现非点或者有问题的时候，我们才会去检查我们的测量文件，看一下我们的设站以及我们侧的边角信息有没有错误。这个时候呢，我们再选 f 二坐标文件导出，我们找到今天的作业二零二幺零八幺二，我们查看 看，这就是我们刚才采集的碎步点以及我们的车站点，退回去。 好，这个时候按 antel 确认键。好，这个时候导出就完成了，我们再退出，我们再 拍到电脑桌面，并打开优盘，看到导出的坐标文件就在这里，我们把这个 csv 文件复制到电脑桌面，打开检查一下，那么数据导出到电脑就完成了。

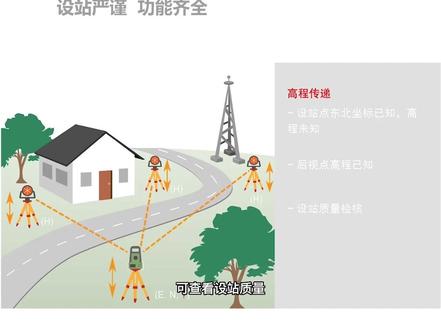

大家好，今天向大家介绍高层传递设站方式，那什么是高层传递设站呢？高层传递设站可通过测量一个或多个已知高层点来计算并更新当前设站高层在完成高层传递设站前，可查看设站质量，并剔除存在粗差的观测值。下面来看如何使用高层传递设站。 在设站之前需要选择或新建项目，之后所有设站信息将存储到该项目中。现在点击设站程序选 选择高层传递方式。在设置设站点界面，可以从项目选择设站点或新建设站点。这里选择新建设站点并输入点名及已知坐标，便可以开始测量第一个目标点，目标点可从列表中选择， 可从三 d 浏览器直接选取。输入棱镜高后瞄准目标点并点击观测，此时计算按钮可见，单目标点 可以完成高层传递计算，但缺乏减核条件，可以测量多个已知高层点，获得更为精准的设想高层。接着测量第二个点，输入棱镜高后瞄准目标点并点机关测是否测量更多的点，取决 与所测目标点和自身质量。这里直接点击计算便可进入到设站结果界面，可查看计算的测站高层值。这里的高差市全站一设站点高层与计算高层的差值，计算高城市以及于目标点观测所得。若勾选测站使用新的高层，会将新的高层更新制测站。 若我们想测量更多的目标点，则可以点击添加在测战页面，如果之前忘记或错误输入仪器高，可在此重新输入，也可根据需要输入编码。当前 ppm 显示为正在使用的 ppm 值，在目标页面可以看到各个目标的测量值，可对参与计算的测量 进行选用或移除。如使用的是影像全站仪，在相机页面可拍照片并链接到当前侧站三地仕途页面可进行设站的三地仕途查看，直观的检查设置和目标点的位置是否正确，此时按下设置，高层传递设站就完成了。 如果您使用的是影像全站仪，您将被询问是否要拍摄一张周围环境照片，然后会返回主界面，也可以开始测量作业了。

莱卡 flexlin 系列 t s 零二零六零九全战仪性能优良，在用户中有很高的包邮量。 今天我们将以视频形式介绍 ts 零二零六零九的数据导出方法。 flexlin 系列常用的数据传输线缆型号为 g e v 幺八九和 g e v 二六七。 g e v 幺八九线缆最高支持 win 七系统， g e v 二六七最高支持 win 十系统。 请确保您的线缆与电脑系统相匹配，并使用专业版或企业版系统。在确定线缆和电脑可用后，请先到莱卡测量官网 客户服务下载专区免费软件。莱卡数据线驱动页面中下载对应型号的线缆驱动并安装。对于莱卡 g e v 幺八九，我们提供 e x e 格式的驱动安装程序，请使用管理员权限运行该安装程序。当出现请重启电脑的提示时，表示驱动已安装完成，请点击式重启电脑。如果没有出现重启提示，请重新运行安装程序并选择修复。 对于莱卡 gev 二六七，我们提供原始驱动程序。请在电脑的设备管理器中找到线栏。他也许会如视频所示被标记为端口，也可能会被标记为未识别设备。右键选择属性驱动程序，更新驱动程序，选择驱动所在的文件夹即可。 安装完成后，请重启您的电脑驱动。安装完成后，可以看到新增的端口。在本视频中，该端口号是 tom 五。如果您电脑上没有新增端口或图标显示叹号或显示已 停产等字样，请再次确认版本是否正确，然后重装驱动程序。在数据传输之前，您还需要在全站仪基载系统的配置通讯设置页面中，将端口设为 r s 二、三、二， 并记录下页面上的波特率、数据位、基偶位等参数，这在后面的设置中会用到。随后您可打开数据传输软件来卡 lgo。 如果您的电脑上没有 lgo， 你可到百卡官网客户服务下载专区免费软件。其他 lgo 八点四中文版下载安中包 安装完成后会提示输入许可码，我们在压缩包中的 license 文本文档中为您提供了一个适用许可码。打开 lgo 软件后，在工具数据交换管理串口中选中您之前记下的线缆端口号， 在右键设置 com 设置中修改具体参数，将端口号设置为线缆端口，仪器类型设置为 ts 零二零六零九。 其余传输参数没有固定要求，但务必要保证与全战仪记载系统上设置的通讯参数相一致。设置完成后，点击靠口前方的加号，稍等片刻即可看到全战仪中的数据了。 lgo 软件中左方为您全战役的内存，右方为您电脑的硬盘，您可以直接选择数据，将数据拖动到电脑硬盘中的指定位置进行数据传输。 数据传输时，您可以选择数据格式，如果你有格式，文件也会在此处显示。以视频为例，我们使用格式文件将数据以某常用格式导出，将导出的文件后缀修改后，即可直接在 之后的数据处理中使用。本期分享就到这里，下一期我们将为您带来莱卡 ts 零二零六零九上载仪器固件的教程。 您还想看到什么内容？欢迎评论区留言，百卡测量竭诚为您服务！

莱卡仪器的这个设置测战点和设置后视点后视坐标定向，选择程序进入，然后选择设战进入， 注意一下，设战开始，然后点继续，注意一下反射冷静，我选的是反射片，这个根据自己的需要来的 好。嗯，首先方法是已知后事点，测战坐标来自已知点作业测战号，也就说点我已经提前都输进去了，你是输入零一还是零二？随便，当然，我现在是零一啊，我就选择零一点继续。 好，这个时候瞄准棱镜，瞄准这个仪器要瞄准后面的棱镜哈，然后瞄准后视点以后，后视点的点号默认的 是零零二，我这里边有两个坐标，我可以自己选啊，但是一我已经选过了，选的是测战，那么我就选零二。好，后视点，点号选好以后，可以点一下测距，测量一下，然后点这个确认就行， 然后再点确认，这个时候他就已经设置好点了哈，已经设置好测战和后视了，然后咱们可以进入以后点测量，再进这个程序，选择一测量进入，这个时候点， 因为咱不用选择 f 三进行测试，定向已经测试和定向好了，所以说咱就继续，然后 f 一，保持当前的设战 f 一，然后这个时候我们这个测距点测一下，测测距，瞄准棱镜或者瞄准反射片， 按，这个时候测完以后按下边这个键，这个时候这个坐标就出来了啊，外坐标是零北，坐标 x 四点二五幺。

大家好，欢迎来到本期莱卡极速小课堂，下面由我来为大家讲一下如何用莱卡 ios 系列数字水准仪导出数据。首先我们先来看一下来卡 ios 系列水准仪支持哪些数据传输方式吧， u 盘、 micro usb 串口以及蓝牙都可以进行数据传输。 这里特别提醒一下大家， i s 系列水准仪标配内置蓝牙，无需额外加装模块，开机即用。接下来我们看一下如何导出测量数据。首先点击传输，然后点击数据输出，在第一行中选择你希望使用的传输方式， 接着选择需要导出的点类型和需要导出的作业文件，点击继续， 然后指定数据保存的位置，点击继续。此时你可以选择导出格式， 支持 g s i x m l 和 t s t 格式。需要注意的是， g s i 格式有两种类型，分别对应不同的数据位，大家可以根据项目需求进行选择。这里我们用 g s i 格式导出，确认无误后点击继续， 这样我们的数据就成功导出了。如果本期内容对你有帮助，欢迎点赞关注我们，后面我们将持续更新时政一系列教学内容，谢谢！

大家好，接下来的两分钟时间，我将向大家展示如何使用莱卡 s 九幺零简单而又准确的测量复杂结构。 以这个木质架构为例，通过我的操作，大家可以看到我是怎么将莱卡 s 九幺零测得的数据展会到 auto c a d。 中。 将搭载脚架的莱卡 s 九幺零放置在一个通视的位置， 准备一个笔记本，将笔记本和莱卡 s 九幺零开机。打开电脑上的 auto c a d e。 软件， 在命令行窗口输入 lakadisco 三 d 已连接 auto c a d 和莱卡 s 九幺零。 auto c a d e 会提示是否要加载插件，选择确定。然后你会看到 disto transfer 将会自动启动，莱卡 s 九幺零将会自动与 auto c a d e。 连接。仪器提示需备整屏，根据屏幕提示操作即可。 整屏结束后可以立即开始测量。我将从第一个点开始演示。首先打开取景器，调整视野范围，打开激光 微调适配器，瞄准想要测量的点，触发测量键，等待返回测量结果。现在就完成了第一个点的测量。使用该按键可以将带有图像的点传输到 cad 中。 接下来重复此步骤，继续测量其他点。 auto c a d 会自动绘制点与点之间的连线。现在可以看到映射到数字世界的一段完整的架构。您还可以启用从莱卡 s 九幺零传输到 auto c a d。 中的图片。 通过这些图片，您可以随时查看您测量的点是否能与实际点位对应。简单地来卡 disto 工具即可将真实世界的信息展会在 auto c a d。 中。

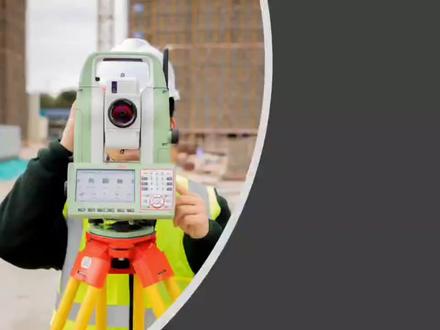

拉卡全站仪连接测量员 app 手册。

大家好，我是西安光影西巷的珊珊，最近有小伙伴问我说怎么把 m 十一上的照片通过数据线导到电脑上呢？那插上线感觉没有反应，今天我就来给大家教一下这个如何操作。 首先我们开机按 menu 键进入主菜单， 然后我们找到相机，设置 usb 模式选项进去选择 p t p， 相机重启之后正常连接电脑就可以导入你的照片了。大家还有什么想要了解的，欢迎在评论区留言哦，拜拜！

大家好，今天向大家介绍后方交汇设战功能，针对不同的应用场景来卡全战已提供了众多设战方式，什么情况可以使用后方交汇设战呢？首先测战点坐标未知，其次至少有两个已知后十点测量两个及以上后十点就可以计算测战坐标方位角， 完成色战之前可以查看色战质量。那么如何进行后方教会色战呢？首先选择和新建作业， 打开色战程序，选择后方教会色战方式，点击确定。进入到色战界面，输入色战点号和仪器高，根据需要输入编码，也可以在其他项目中调用已知后视点。 首先测量第一个后视点，可以在点列表或三 d 浏览器中选择输入人境高照准后视点，点击观测，紧接着选择第二个后视点 观测并保存此时 f 五计算按钮。可见，只需两个后视点便可完成色战计算。我们可以测量更多后视点，提高色战精度。 点击计算即可计算测战坐标及定向角度，如后视点惊动不够，会给出测战精度超限的提示。在结果页面可看到测战坐标和定向角度，如将测战高层设定为零， 这不勾选测战选用计算的高层。如想测量更多的后视点，可以在结果页面点击 fn， 点击目标加添加。在测战页面可进行仪器高的重新输入，如果需要可以设置编码，也可以查看当前使用的 ppm 或比例因子。 在质量页面中可以查看色战质量，在目标页面可以查看参与后方交汇计算各点的残差，可根据色战结果对于参与后方交汇计算 的后视点进行管理，例如第一个后视点只有北东坐标值，可以点击选用使用二 d。 第三个后视点只知道高层，可以点击选用一 d。 如后视点测量错误可以点击移除删除改点。 在相机页面可以将后视点影像链接到侧站，在三 d 视图页面可进行设站，三维视图浏览，点击设置即可完成后方交汇设站。 下面介绍后方交汇设战使用技巧。点击 fn 进入后方交汇设置页面。勾选双面观测，可以提高观测精度。勾选添加测战点到超级搜索过滤器，使用超级搜索功能会自动忽略后视点， 在高级页面可以进行更多设置。勾选自动定位到下一个目标点，如完成的两个后， 观测仪器会自动转向下一个后视点。勾选测量其他点式测量目标点，则激活了昂能 fly 摄像方式，可以在测量碎步点的过程中随时测量后视点并完成摄像摄像完成测量和碎步点同步更新。 勾选计算币，显示观测值比例，可以实现距离差分改正，如没有勾选将不会计算观测比例。 可以勾选赫尔摩特方法用于计算后方交汇，也可以更改默认色战质量线差值，如超线计算时就会给出提示消息。

大家好，今天向大家介绍莱卡全内仪的检查校准功能。总体上讲，检查校准功能是莱卡全内仪提供的用户及机载检教工具。 为了高精度测量，旋转仪必须满足严格的轴细调教要求。在制造过程中，满足这些要求是非常艰巨的任务，即使是最精密的装配过程也会有细微的偏差，从而导致所谓的一气无差， 如试准差、杭州倾斜差或数字叫指标差等。若这些一气无差没有得到适当的处理，将会影响测量并导致错误的结果。 待制造结束的最后环节，任何一切误差都会经过精确测定并调教，以确保测量结果正确可靠。不过随着时间退移，有温度变化、 碰撞、冲击及颠簸震动等影响产生误差，所以必须经常重新测定这些较准值，以保证最佳的测量精度表现。 如前所述，全面仪必须满足特定要求，未精确调教的轴系会导致错误的测量结果。莱卡全面仪产品均能在设置选项中提供检查校准工具， 该工具可以让用户以简单快捷的方式测定全类的点评误差，以及自动照准望远镜相机十字丝误差并进行调教， 无需总将仪器送往检定或维修中心进行重新校准。校准提供流程指导，只需仔细准确的追寻这些流程，校准参数会被正确测定。当完成检查及校准，校准值会被记录。 在补偿器打开的状态下，调整池会自动应用于所有后续测量，此时误差已被最小化测量，达到最高精度，测量结果非常可靠。 此外，在每次校准后可以创建报告记录，校准时用于质检流程。创建报告需进入检查校准的设置选项，点击下一步， 选择输出文件名称，并选择适当的格式文件。格式文件必须提前上传至仪器内，确认设置并点击完成 进入。检查校准工具为用户提供了丰富的选项，特别是检查校准工具提供了三种不同的校准程序，这些程序将以简单明了的方式引导用户完成整个过程。 个程序为组合程序，可以改正除横斜倾斜误差外的所有误差，也为较准奠定基础。第二个程序仅测定横轴倾斜误差， 推荐在进行横轴倾斜误差较准之前完成组合较准。因为为较准的试准差会影响横轴倾斜误差的参数计算。完成前两个程序将会检查及较准所有的误差元。第三个程序指较准补偿器。 如果之前执行了组合校准程序，则此程序是非必要的。需要注意的是，三个程序需要不同的场地及目标条件。组合校准需要距离为一百至一百五十米的目标，其位置方向与水平等的夹角小于正步九度。第二个程序需要 相同距离的目标，但其位置方向与水平面夹角需大于二十七度。除了全电仪的典型仪器误差外，第一个组合教的程序还可以校准自动目标照准和望远镜相机的十字丝。当然，前提是您的全电仪已具备了这些功能。 选择的教练程序将引导用户逐步完成整个过程。为了正确测定矫正值，必须仔细准确的遵循这些说明整个过程只需要几分钟。 需要注意，在校准、自动照准或望远镜相机十字丝时，必须手动瞄准目标中心。所有校准程序都需要进行双面观测。未获得精确的校准值，应至少连续进行三次双面观测。如未达到 所需增度，可以增加更多次双面观测以改善结果或重新启动校诊程序。 为了规避系统无差缘，必须考虑以下几个方面来保证可靠的结果。将仪器安装在强制最终端或三脚架上，不稳定或震动的环境会影响调整结果。仪器应回避阳光直射，以防升温， 也应避免热流闪烁及空气推流环境，因此建议在阴天进行仪器调转。目标端，我们建议在避免阳光直射的位置使用莱卡原装 gpr 幺二幺元冷静，应避免目标震动 以及目标周边出现反射面与光源。在校诊程序开始之前，仪器需要适应环境温度，必须 开启仪器每摄氏度温差需要约两分钟来适应，至少需要十五分钟才能最大程度里减少温度变化对仪器的影响。 为保证日常测量工作的精度表现，我们建议每三至六个月定期校诊仪器，可以在检查校诊工具中设置提醒，以通知用户进行校准。 此外，也应带如下情况执行调整程序，全面仪，第一次使用每次高精度测量之前。巅峰路途或长时间运输之后。长时间作业或存储之后。当前环境温度与上次较准温差超过二十度时， 仪器的正确调整可以使您的测量作业达到最高的精度和可靠性。
