好，这个视频给大家讲一下如何安装 plus 三 d 软件。首先大家不要去网上下载一些老旧版本的 plus 三 d， 像什么一六版、一八版， 因为普兰山迪每年都会啊推出一些新的功能，同时会修复大量的 bug。 如果你还是在用旧版本的普兰山迪来做工程的话，你会遇到很多啊不可预见的问题，同时有一些新的简便的功能你也无法使用， 所以我们使用 plus id 一定要去使用他的最新版本，目前最新的版本是二零二三版。那要下载软件，首先我们要登录欧特克的官网，欧特克的官网网址是三 w， 点 auto desk， 点 com， 点 c n 啊，自动麻将桌，登录网站之后在左上角的产品啊，我们点开，然后在这个页面里面找， 找到主要产品里面有一个 autocad， 因为 plus 三 d 是一款基于 autocad 开发的软件，所以我们在 autocat 里就能找到它 啊。在这一边我们可以看到一 autocat 一年的授权费用是一万零七百九十一啊，对一个公司来说还是比较便宜的。我们接下来点击下载免费试用版， 那在点击完之后，他其实是需要你登录一个 auto desk 的一个账户的，如果你没有的话，那就需要注册一个，同时填写一些你的信息，最后就进入这个版本。那你如果是学生的话，奥特克对于学生他有专门的教育版啊，就可以免费使用。 然后这边点击安装之后，那他就会下载一个网页版的安装程序， 那这个安装程序双击了之后就可以安装 plan 三 d 了。这个安装的 plan 三 d 软件有三十天的免费试用期， 三十天试用期后，如果你想继续使用的话，可以到某宝某度上查找答案啊，那里有你需要的答案。我们这边暂时无法提供，如果你不想登录官网，也可以私信我，我会直接把这个网页版的安装程序发给你，直接安装就可以了。

i'm a fire shop in the ring。

好，今天给大家简单讲一下我们如何去做一个返乡建模啊，这是我们学员提供的一张轴测图，那对于这样的一个图纸，我们一般只有一个 pdf 版本，但是我们做返乡建模，我们需要用轴测图的 报表，就说我们做的原件库的描述和他使用的标准啊，一定要遵循我们返乡建模提供资料的啊，这个标准和描述， 那这个原件库的制作啊，按照我们原件库的这个自定义方法去做就可以了，最重要的是一个是要保证他的这个原件长度和他标准规范里的长度一致就可以了。 我们今天着重给大家讲一下如何去开始这个反向建模。首先我们拿到一张轴测图， 图了之后他的管子他会有起点、终点和管线号啊，这些信息在这个轴车图里我们都可以找到。那对于这张图来说，我们首先找到一个管子的一个起始点吧，我们以这个点为一个起始点， 那根据这一张轴测图提供的信息，我们可以看到啊，对于这个法兰端面的一个坐标，他是在向东啊，七二九六五， 向北八四三零，然后标高是三百三，那这个信息就告诉我们这一个管子的这法兰的起点在哪个位置。我们首先要找到这个位置啊，那我们在这个 pen 三 d 模型里面， 我们画一条线，通过线的端点来指定这个宝蓝的端面，我们输入 l 画一条线，那我起点，我画在这个零点 零，逗号零，逗号零，然后终点啊，终点就是这个法兰端面的坐标点，那我们这边 xo 就是往东，那我们输入相对坐标艾特啊，往东是七二九六五， 七二九六五，然后逗号往北就是我们刚好是我们的外轴正向的八四三零， 然后再逗号标高三百三。好，这个坐标输入完之后，我们画的这根线的端面啊，这一个端点就是这个法兰的端面坐标，那有了这个坐标参考，我们就可以去开始我们的这个 管道的建模啊。首先我们看一下这一根管线啊，它的管线号是这个啊， p l f e c b 幺二八， a 杠五零杠 m 一杠 w， 我们这边就直接拿我们啊项目模把里面的一个等级库直接做啊，我们就直接从这个地方布设新线， 然后给它输入这个管信号， p l f e c v 幺二八，小写的 a 杠五零杠 m e e 杠 w， 那这一个啊跟我们的这个等级库可以不匹配啊， 这个没关系的，因为这个最终会在输出轴测图的时候，他作为图纸的名称会自动打出来的， 然后这根管线的口径是五零的，然后我们用给大家的 l e b 的这个圆肩库来做这个 管道啊，我们是直接指定指定我们从这个端点开始，然后这根管子是 往东，我们看一下它的长度，一百四十九啊，这里有一百四十九啊，一百四十九的时候有一个三通往下，然后那边直接接了一个弯头往北，那我们先把这个三通的定位定出来，一百四十九回车， 然后啊 ctrl， 按住 ctrl 鼠标右键，然后我们往下啊，那往下多少呢啊？这边是 我们最后可以通过这个标高来修改这个纵向的一个距离啊，所以这个纵向的距离是多少？没关系，不重要，我们先把这个三通画出来， 三通画出来了之后把这个删掉，因为它是个意境三通五十乘二十的，我们选择这个三通了之后， 通过这个替换按钮把它替换成一个五十乘二十的啊，一进三通，然后兑换了下来了之后是一百八十二，那这个长度如果我们能确定，那最好，如果确定不了，我们可以通过这个一百四十八的标高来确定这个长度啊。我们往下拉 拉长度，先不用管它，然后这边往右拐的这个长度是从这根管子的中心 到这个法兰端面是一百五十六，那我们输入一百五十六，好，这个点就是一个精确的点，那至于他的这个这个纵向的这个距离，我们通过这个修改这根水平管道的标高来修改啊，我们按 tab 键， 不到他 cop 就管中标高，输入幺四八，好，那这样子就确定好了这根柱管的长度了啊。在这一边啊，我们要有一个法兰的球阀，然后把这个等级库查看器打开， 找到球阀，把蓝的球阀然后插入，直接连接到这个端面。 e m d 啊，失去这个端点，然后它的执行机构是朝上的， 这边应该是有个盲板啊，但是我们现在原件库里好像没有，我们就先不放了啊。如果我们在返乡建模的过程中发现缺少这个原件的时候，我们就可以及时的到我们的原件库里面去找到，把它加进来。好，我们继续往下建啊，然后这边看从三通过去之后 会直接接弯头，那我们就直接从这个边拐过去就好了，那拐过去距离是两百二十一，我们可以看到目前的这个动态坐标的输入点 就是从这个管中到这个端面，那么刚好就是走错图里这个二二幺，入二二幺就可以了。在二二幺的这个地方啊，他有一个法兰球阀，我们再把这个法兰球阀放进去， 找到我们的这个球法，打篮球法，然后放置输 e n d， 啊，失去它这个端点，然后它的执行机构啊也是朝上的。 接着啊，这边再往前六百四十五，六百四十五， 然后再往上幺七幺七零三，那幺七零三之后刚好是一个四个三通，我们用刚才的方法啊， 这边输入幺七零三回车，然后我在这个地方画一个水平管，再通过这个弯头啊拉出这个三通，那这个时候这个三通的支管啊，就是我们需要的一个位置了， 他已经跟这个轴测图的这个尺寸是匹配的了，那在这个地方他是连接到另外一根管线的，这个时候啊，我们可以再拉一根新的管线， p p l f e c v 幺二八小写的 b 杠，五零杠 m e e w。 然后这边我们看啊，他是一个五零乘四零的，这个意境三通，对吧？那这边出来的应该是个四零的管子，指定一下，那这个三通现在不对啊，我们先取消一下，把这个三通变成五零乘四零的啊，意境三通， 然后我们再把这根黄线从这个端点拉出来，输入 e m d， 失去到这个 连接点，然后往后拉啊，这个就是另外的一个管线了啊，如果我们轴测图里有这根管线的这个图纸，那我们到时候就直接从这边继续啊，去把这根管线的这个模型啊做出来就可以了， 然后我们再往上啊，从这个三通往上啊，六六 九七啊，就到这个这边可能连的是一个设备的管嘴，如果我们现在直接拉的话，你可以看到啊，他的动态坐标 是到这个三通的端点，但是这个标注是到三通的中心，这个时候怎么办？我们一定要巧妙的利用这个标高，那标高从哪里来呢？我们从这个管嘴这边是可以读到他的标高是八米一的， 所以我们就利用标高来确定这个尺寸，然后这个到顶部的时候，他的这个弯头的方向我们一定要确定好，如果他是啊跟我们下面的这个管子平行的话，他应该在这个方向，那我们根据他的这个角度 啊，他这个走射图这边缺了一个角度啊，正常这个地方应该标一个角度的，我们可以看他两 两个直角边是六二六六二六，那说明他是一个四十五度角，那我们通过按住 ctrl 键鼠标右键来切换我们的这个罗盘的方向，那他是一个四十度，那就是朝这个方向的这个方向过来的尺寸是六百七十四啊，六百七十四， 我们输入六七四回车，那就到这个把栏端面，这个时候我们再把这个球阀放上去，把等级库长按器打开啊，然后找到球阀把栏式的放置， 然后执行机构朝上，然后这边啊这边我们一般是连设备的管嘴，如果我们一开始就能先把设备建模啊，那就最好了，就是我们连接管子，按照他大概的路径连接 就可以了，这样子尺寸啊，这个坐标基本上都是对的。但是像这种没有设备的时候，我们管道的连接哦，我们可以让这个法兰生成了之后， 然后我们选择这个把栏和他后面的这些管子，我们可以人为的把它标注成一个设备， 我们通过给它新建一个管线号来实现啊，比如说这个它是一个三幺 f e 三幺 f e c v 二三三斜杠小写 h 啊，是这个设备的一个管嘴，那我们就把它这个管嘴作为一个管线号，把它赋予到这个法兰和它后面的管子，那我们生成轴测图的时候啊，软件会把它认为这是另外一届管子， 但是他标注出来的时候，其实是标注出来我们刚才要求的这个信息啊，如果他是一个设备的微号加管嘴号，那我们就可能识别出来啊，通过这样子相当于快速的去完成一个管嘴的一个设置啊。 好，这下面这个地方还缺一个法兰，应该是我们再把这个法兰放上去， 找到法兰，在这五菱的放到这个地方， 如果这边是有管嘴的话，我们这边也可以用相同的方法啊，把这这个配套的法兰和管子拉出来，然后给他指定成设备的管嘴啊， 这个指定设备的管嘴不是软件的一个功能啊，只是我们取巧用管线号来让他代替这个设备管嘴的一个标注啊，那目前我们看他这边没有这个信息， 那我们就不做这个这边的这个管嘴了啊，所有的这个管件，那放置完了之后，还有一个流向箭头，包括这个管道支架，我们先把轮流向箭头给他加上去啊， 上面有一个方向是反的，换一下，然后这边也有个留香箭头，反的换一下，然后下面啊这边有两个 a 流向接头 a 下好那对的邮箱箭头好了之后，我们再来增加这个啊，这边有一个管道支架， 把工具选项板打开，找到管道支架啊啊，我们随机选一个啊，就是用这个鲍菇吧， 然后他的一个定位，我们可以看到在轴测图里他是两百五十九，从这个立管的中心过来是两百五十九，那我们就要修改，通过 tab 键来选取到这个数字是两百五十九， 然后放置好，那这个时候这边再生成轴侧图的时候，这边就会有一个支架啊， 这样子，我们就是通过这种方法，把一个两维的轴测图翻译成了一个三维的模型， 然后我们再来反向，让他再生成一个轴射图，把项目管理器打开，进入轴设图，然后刷新一下管线号， 然后找到我们要生成的这个是幺二八 a， 然后去生成一个着色图，我们让它生成在一张图纸里啊，就不让它自动创建拆分点，然后确定创建 啊，稍等一下，我们走势图就会自动生成了，好，走势图已经生成了，打开看一下， 那我们可以看到这个图纸，那基本上跟我们这个 pdf 版本的这个图纸形状啊，标注啊啊都十 分接近了啊，这就是一种通过两维的轴测图来反向生成三维的模型，再生成这个轴测图的一种方法啊，那我们在做这种建模的过程中啊，反向建模过程中一定要把握好他的这个尺寸， 因为有时候我们在做这个模型啊，放置原件的时候啊，他的计量方式可能是从这个啊，比如说这个弯头的端面开始量的， 然后但是轴侧图里他是从立管的中心开始标注这个尺寸的，所以我们在做这个模型的时候，必须要注意的就是这些尺寸 一定要保证它和这个 pdf 版本里的这个标注一致。纵向可以通过这个修改管道的这个标高的方式来使它满足 我们。纵向的一个标注啊，就不需要再去使命的去调整这个，比如说这个地方的这个弯头的位置啊，这样子建模起来会比较快一点。那当然如果有一些阀门是带位号啊，我们一定要根据这个走车图啊，把他的位号给放上去。 当然在实际的过程中会遇到不同的情况啊，基本上大概的思路都是这样子的啊。

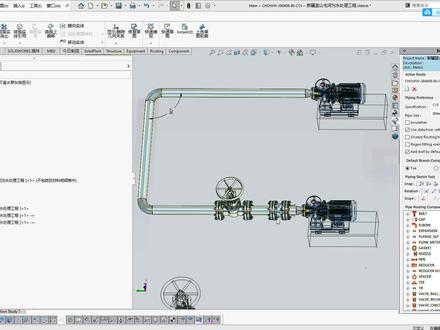

项目底图添加好啊，既然我们已经打开了项目哈，现在就可以对项目进行一个绘制了，但是在空间里面呢，我们可能会觉得啊，我们没有一些参考，对于直接去构建我们的项目呢，可能是有一点困难，在这里呢，我们可以选择插入布局功能，去 插入相应的我们的平面布局图，去辅助我们下一步的这个建模。我们看一下我们在这个三 d 的建模之前，首先可以给他去设定一个参考，也就是我们插入布局的这个功能，我们点一下这个插入布局， 点插入布局之后呢，他会呃提醒我们给我们的布局图呢去进行一个命名，这个地方呢我可以使用他默认的这个命名。第二个呢是这个布局图的这个层高，如果说是从低 面开始去完成这个我们的这个布局呢，这个地方就是个零，如果说大家有插入那种呃有切层的这样的一个布局的参考，这个地方可以改成任何我们的这个切层的这个高度，点击 ok， 点击 ok 之后呢，会让我们去选择相应的布局图纸文件，这个只要是 dwj 格式的文件都可以哈，也就是说我们可以采用之前的啊任何的这样的一个平面布局参考 好找到我们刚刚的这个布局图选择打开，打开之后呢会弹出这样的一个界面， 选择我们这个 dwd 文件的打开方法，直接选择第二项，输入零件为二 d 草图， 然后点击下一步这个位置呢，其实不用做呃，其他的一些改动，就看一下我们输出数据的单位是否为毫米就可以单位呢更方便我们在嗯这个整个项目的布局当中呢，去完成一个这样的参考设置， 这步要没有什么问题的话，再点一下下一步，下一步也也不用进行什么操作哈，大家可以直接点击完成， 点击完成之后呢会弹出这样的一个窗口，使用五块选项试就可以， 对不对啊？把这个图纸添加到我们项目当中作为参考之后呢，大家可以看到我们图纸上的这个点是可以作为参考点去进行选择的，这样在我们进行呃建模以及我们设备的这个位置摆放的时候呢，就可以根据我们 底图上的这些点以及线的位置去给他进行参考，同时呢是可以使用 solo s 配合功能去啊把我们的模型和底图去做一个配合。 由于啊参考布局这个布局的参考呢，就可以给我们提供一些比较大的便利啊，包括之后如果大家在不同的这个层高上 还是有这个呃布局的这样的一个需要的话，也可以把相应的这个平面布局图给它插入到相应的层包上去，完成我们下一步的这个模型的这个建立。

好，我们开始讲等级库啊。等级库，嗯，在三位里面的等级库最直接的是从我们这个配管里面的，下了菜单能选等级库。 嗯，但是我们做项目的时候，最开始的时候肯定不是从这里开始的，他最开始的一定要有原监控，原监控做完之后才能去做你的等级库，然后才能跑到这个项目里面来建模。 那我们从那个原店库开始啊。原店库，其实我们这边，呃，我们先用一个美标的那个登记库来吧，就用这个系统默默认的 cs 三百， 呃，我们从这个 c s 三百开始啊，就是我们装完 plus 三 d 的时候，在这个 桌面上，桌面上是只有这个 plus 三 d 的一个一个一个快捷方式的，其他的是没有的。 呃，我们只能通过这个啊。这边我们装 plus 三 d 时候， autodes plus 三 d 这个里面他会有一个叫 spec editor 的一个工具，还有一个 report creator， 然后这个 spec editor 就是用来编辑原件库的一个工具啊，下面这个 report creator 是用来出报表用的。嗯，我们先从这个开始讲 spec editor 啊，打开了之后我们可以从左边打开等级库，这边也可以创建啊，打开右边是打开原件库，呃，也可以去创 创建一个原因库，但是，嗯，创建原因库的方法我们不建议从这里开始啊，我们先把一个原原件库打开。呃，我们打开我看一下，你们不是下载过那个 g b 的那个原件库吗？我们就打开一个 g b 的 原机原监控库，打开的话在第一个等级库编辑器里面只有下面有啊，他就相当于把这个软件分成上下两个屏幕啊， 下面你可以通过这些啊去筛选你需要的原件，然后添加到你的原件库里面。第二个主管表我们后面再讲啊，这个原件库编辑器就是我们编辑自己原件库的一个最重要的一个地方。 当然如果我们批量编辑的话，在这个工具里面啊，他还有一个原件护士分析， 我们这个叫做 catalog build， 就是通过批量的方式来创建你自己的一个原件库啊， 就是上面就会有不同的分类，这几个你可以送给管件、宝蓝指管台、管道、阀门、仪表去做不同的啊。然后他这边比如说我们做一个管件，做一个弯头吧， 新建就可以自己选，然后把这些长描述端面这些信息全部做完了之后，然后 批量化的生成一个圆圆库。嗯，这是一种方法，就是你们如果后面掌握的比较， 呃，掌握的比较熟练了之后可以用这个，目前我们还没有到这么深入。我们先讲这个，在这个元元库编辑器里面，我们怎么去新建一个元件啊？呃，我们可以先从一个弯头开始， 这边可以创建新原件，也可以复制就是现有的那个等级库里面的啊，原件库里面的跟他相类似的原件，把它作为一个自己的一个原件来做， 我们看下这里面都有三通，四通都有啊，我们做一个九十度弯头，你看这个 g b 的这个圆圆 库里面它会有啊，法兰式的，还有这个两两端不一样的 p f s， p f s 就是这个叉机的 另外一边就是 p l 的，就是呃，去那个跟管子可以焊的铸铁， 我们先来做一个这个创建一个新元件的一个流程啊，新元件选择之后，我们创建的弯头会在管件里面，然后 elbo 这些系统，因为即使是中文版，它系统里面带的这些， 呃，默认的这个名称还是没不会翻译的，所以我们就是直接选大家 啊，把英语稍微补一补啊， fitting， 然后 l 补，然后其他的有时候你可能不太好找，不太好找时候到那个粉丝群里面提问啊，然后把这个分类，然后原件原件类选完了之后， 然后再做一个比较重要的就是端点，比如说我们做的是对焊的弯头，那就选 pv 的，你说做法兰式的弯头，那要选 fl 的这一些，这个端面 我们后面会稍微再讲一下每一个缩写代表什么意思啊？嗯，我们先稍微走一走一遍啊。 antifine 的，就是说没有定义的，他可以跟任何的其他的这个端面可以连接的，我们知道在管道系统里面，呃，我们管子有对焊的，对吧？ 有成插焊的，然后还有法兰的，有螺纹的，呃，还有其他很多的连接方式。 像我们这个 pl 叫 play and， 就是一个一根管子直接切完之后的一个端面就叫 pl， 那这个 pl 的端面他可以去，嗯，公司就变成一个宫螺纹 啊，他也可以直接倒个角，就变成一个对焊的一个端面啊。我们 b v 就是一个倒了一个世俗鹿角的，叫 bever 啊，做了一个倒角的一个断面，然后 t h d m 就是一个 thread。 male 就是一个宫螺纹，就是外丝的一个一个断面，然后 t h d f 就是一个啊，母螺纹就是一个内丝的一个螺纹刀面， sw socket real 重插焊的一个刀面， fl 法兰 flang， wf 就是对夹式的 wafer， 然后 lap 就是一个呃 松套法兰 g r v screw 是一个鲍菇，类似于消防里面呢，我们看的那个沟槽连接消防管道里面，大家有空在那个地下室看的时候，会看到那个消防管道的连接都是用这种 grew 的这种连接方式。 s o 平焊就 slip on 的一种方面， p p l 就是 plastic， p l 就是塑料管的一个切换端面， psw 就是塑料管的一个成插焊，嗯，因为塑料管他有焊接的，就是加热容热，容易连接。还有一种就是呃胶粘的， 然后在系统里面他都会用这个 ps w 来显示啊，像其他剩下的好多可能我都没有用过， 我们常用的基本都在上面。嗯，那我们做一个对焊的一个弯头，试一下短描述，就是说你用来区分你的那个， 然后通过下面的这个像电影的这个啊，我们叫 bim 电影的一个窗格去选你的这个弯头，它大概长成什么样的。 像我们直接选这个，如果你是有法兰的，你就要去找这个法兰的 one 头，如果你是像这种，我们选的这个对焊的，那就选这种对焊的弯头，然后这个 工资音质，就是说你的项目到时候用的是到底是音质的，英寸的，还是用毫米制的这个来做项目， 你做的原件就也要跟这个项目的一致，不然放放进去的时候他会有一个二十五点四的一个倍数的一个差异， 我们刚才用的这个是 g b 的， g b 的就是工制的一个原件裤啊，我们就工制的，然后就从最小的口径到最大的口径， 就你自己选，但是中间有一些是多余的，我们是可以删掉的。比如说我下午选了二十五到八零，选了这样子的这个 c p b p l p l， 就是这个 啊，弯头，他用来生成他这个三维原件的一个 python 的一个名称啊，就是就是系统的这一些 参数化的这个原件都是用 python 的这个脚本来写的，这些就是 python 的那个那个脚本的名称，然后点击创建， 然后创建出来，大家看没有啊？这是因为我之前已经加了一个过滤器，我们做出来的是这个九十度弯头。选进去， 在这个时候如果我们想保存是保存不了的，因为好多数值没有填，所以我们需要去完成他的一些啊，包括端面啊，描述啊，还有包括他的尺寸，这些参数， 都得去把它啊全部完成了之后，才能最终放到这个商业模型里面去用啊。 啊，像我们这个端口，我们有两个的，通过这个左右箭头可以找到端口一，端口二，如果我们两个端口是一样的，那直接把这个勾选就可以了， 它就没有这个一二的选择了。我们现在选的是毫米，然后端口是 b b， 所以它跟法兰类的这些信息都不需要填，那它是多长？描述，这个叫详细描述， 就是他的家族描述，我们叫 family， family 的草。描述九十度弯头，我们这个叫做，比如说是材质，可以写碳钢，嗯，或者是包括你的这个标准啊， g b 叉叉叉哦，这边就不去查这个标准了，做一个标准。呃，然后还要填的，比如说这个材质，你填上了之后，最后我们可以通过 材质来过滤啊，就可以找到你需要的这个原件了。然后最下面还有两个比较重要的，就是 iso 符号和 iso 的这个 ski 啊，这个目前比较好的方法，因为他这个专门的一个一个文件呢，我们后面还会详细去讲这个，如果你缺失了，你生成轴测图的时候是生成不了的， 就是这个 iso ski ski， 这是非常重要的一个啊，我待会告诉大家，如果你不知道你的这个 ski 应该填什么时候，你应该去怎么去找啊？我们现在先把这个家族的描述材质， 其他的参数，如果你需要，你可以输入进去，一般我们都不会再填太多。然后在左上角有一个尺寸 进到尺寸里面看到，你看你刚才选的二十五到八零，对吧？它中间系统它有一个尺寸列表， 他会把所有列表里面的这个尺寸都放进去，但是对于我们来说，比如说七十六，我们没有 dn 七六的这个尺寸，对吧？我们就要把它删掉，六五是有的，六十四也是没有的，五十四也没有的，就二十五到八零，那这样子我们就可以确定好自己的尺寸了啊。 呃，因为待会我们还要讲内容比较多啊，我们先把这个这么多尺寸就不做了，我们只做一个啊，我就把这个多余的删掉就可以了，我就只做一个二十五的。 如果你，比如说，哎呀，我删错了，那你可以复制一个，然后通过这边改这边的这个工程直径 二十五，或者比如说我这个是三十二的管道，对应的管外径和三十八，对吧？然后他就有了，因为他这个两个口不一样的话，他会有成号出现，我们可以把这个勾勾选上点四覆盖， 那你这个两个端口的这个信息就会一致了，把这个删掉，我们只做一个二十五的，二十五的话已经是的三十二 啊，其他的，呃，这些我们都可以不填啊。然后这个尺寸描述， 尺尺寸描述和足描述，这个我们一个叫 family， 一个叫 size， 如果在英文版里面，他一个是用来描述，比如说都是这种弯头，只是尺寸不一样，对吧？ 所以这个就叫 family， 描述它是什么样的弯头，它是用什么标准做的，然后它的接口形式啊，这边还露了个接口形式，我们刚才想做的是 b b 的，对吧？坡口，坡口的， 比如说你还有那个壁厚分级 schedule， 你也可以把它输进去，然后把它复制了之后在尺寸里面把它填上，尺寸里面只是比他多了一个尺寸，比如说这叫 d n 二十五的 九十度弯头， b b 端面的碳钢的，然后是这个标准的，然后其他的重量啊，这些东西其实，呃只是对于你最后出材料的时候有用啊，不影响你的三维建模啊。最后接下来 就是就是去填他的这个啊尺寸了，第一就是你的这个外径下巴二十五，外径三十二， 第二是什么啊？你可以通过这个尺寸列表去看他这个，第二 是打个尺寸，同时你的鼠标如果只可以挪到这个第二上的话，他会告诉你有一个提示啊，这个是相当于是另外一个端口的工程外径，如果我们取零啊，你看如果取零他就会用 d， 所以这种重复的参数我们就留零就可以了。 他的这个转弯半径啊，就是你这个弯头的这个轴中线的一个转弯半径啊。我们如果是一点五 d， 假设是四十四零的弯头，然后 a 就是这个 转弯的角度，如果四十五度要填四十五度。有时候我们去看那个 gb 的那个原件库里面，之前我是发现的他有四十五度弯头，他填的九十度，说你拉出来的放到模型里面的那个原件，他就是一个九十度的弯头，但是他的描述里写的四十五度， 这就会很尴尬了。嗯，然后负一就是他的一个 b 后，这个是不用管他的，就是这个原件的一个 b 后，我们不去管他。 然后 l e、 l 二就是你的这个，我们看一下他这个是什么侧面的一个长度，从这个端面到这边的长度， 如果我们刚才已经设置了那个 r 是四十的话，我这边取一样的值就可以了。 l 二其实设计成 零的话，它就用 l e 的值就可以了，然后这个时候我们再保存它就可以保存上了。 然后这个筛选的这个地方也可以给给大家讲一下，因为有时候我们想看一下都有九十度的这个， 嗯，弯头，我怎么把它塞出来？因为你看一下他下拉菜单里面，你看有，这里有九十度弯头，这边有一个弯头意径九十度长半径，对吧？这边也有弯头九十度短半径，弯头九十度长半径，那我想看一下所有九十度的弯头怎么办啊？ 啊？这个方法大家也听不见声音吗？ 大家都听不见吗？对，是不是你的外放没开，你静音了吧？声音 比较小，我们这边都可以听见的啊， ok， ok 啊，听不见没关系啊，后面这个今天的这个视频会会录制，然后放到抖音上去的。啊， 好，我们回到这个地方，怎么快速的筛选自己想要的那个那个原件啊？ 这样筛选啊，大家一定要记住这个方法，输入新号， 然后输入九十，大家看到了吧，所有含九十的这个元件都出来了， 那比如说我想通过这个长描述来 筛选在型号九十，是不是啊？所有大于九十的 长描述里带九十的这个原件都出来了，那我们其实就可以通过这种方法来快速的找到自己的需要的一个。呃，原件啊，就不需要，有时候你可能想有好几种不同的那个 啊，我们其实可以多种方式的啊，比如说啊，我都想看带法兰的一个原件，对吧？那这个法兰原件里面又有好多材质的，那你可以通过 这个材质的这个筛选。为什么这个没有啊？就是因为又又是这种材质，又有 f l 的，他没有这样的原件，所以他他筛不出来，对吧？我们现在目前只有钢的，你看我们 b 里面他喜欢写钢，他不写碳钢，就就比较那个。所以说大家有时候从官网下载这个 gb 的原件库回来，你其实好多东西是要改的，他并并不一定能满足你自己对这个描述的一个需求。 嗯，我们回到这边啊，刚才我们做了自己的九十度啊，为什么没有？因为材质我还做了个过滤端点，还做了个过滤， 那我们刚才做的是这个，对吧？可以看得出来，嗯，像有时候我们比如说我们做了一个碳钢的，哎，其实我不锈钢的用了同样的标准，同样的这个尺寸， 同样的端面，那这个时候我们可以通过这个复制原件啊，复制原件复制的时候 我把这个改成不锈钢， 那就可以很快的就可以创建出一个啊，把这个副本删掉啊，然后点创建，那这样子就可以很快。 呃，官网下的也有错的？有的啊，因为，呃，我用过很多啊，就是说 因为他很多是手工创建的，他创建的时候比如说这个角度就有错的啊， 如果你输入的某些参数和他他几个参数之间有有干涉，就比如说我 r 设置成了四十，但是你 lr 设置成了一百，他这个拍审 这个脚本画不出这个东西的时候，你放到模型里面你是放不进去的。嗯，官网他并不是会把所有的原件都做一个检测的，所以就是为什么说我还是建议大家用自己创建的一个原件库啊？ 啊？自己创建的源源库会自己用，用了之后哪个地方有错自己可以改好改，包括我们选的这个原件的这个生成的这个拍审脚本的类型，有时候可能不是不是我们想要的， 那这个时候就比较尴尬了，如果你这个错了，那这个是没法改的，你必须重新再去创建 好。我们刚才说的不锈钢的我也做出来了，对吧？但是我们其实刚才做的时候只是把这个竹的， 我们这个叫 family 的啊竹的描述改成了不锈钢，现在才听跟得上吗？ 我我不清楚你，你现在的这个目前掌握的哪些啊？呃，因为 b 站 你是我们抖音的那个粉丝吗？因为 b 站不是我们的这个大本营啊，抖音才是我们大本营，抖音上面会有我们的那个。呃，教教学啊。 哦是的啊，没关系，我今天才讲了二十多分钟啊，老粉丝，那就 ok 了。今天只是想给大家讲一下原监库啊，因为时间也就两个小时，时间不是很长，只能稍微讲一个过程。嗯，后面 面后面这个视频会录录，录了之后啊， iso speed 是吧？好，别着急啊，我们先打好就讲，我们看说的是。呃，我有两个一样的，我们看一下刚才已经我已经创建了两个对吧？ 啊这边还有一个小技巧啊，就是你点一下这个短描述，他会自动去排列啊，根据相同的会放到一起，不同的会放放到其他的地方啊，我们刚才做的这两个对吧？一个碳钢一个不锈钢， 我们不锈钢刚才是从碳钢里复制过来的对吧？啊只是把这个长描述就是家族长描述改了一下，但是 你的尺寸里的钞票数也不要忘记啊，这是比较容易犯的一个错误，就是我们把一个相似的一个一个原件把它复制过来了之后 光改了家族的这个小描述，因为很多情况我们就是材质不一样，对吧？材质不一样根本不影响他这个三围里面的这个原件的尺寸啊，光面的连接方式啊都不会影响，所以我们就是直接把这个 复制来的，这个原件改的时候要记得把尺寸里面你可能有几十个要一个个的改啊，一个个改时候怎么快点呢？这边左下角有一个显示高级编辑表， 它类似于一个 excel 的一个表格啊，我们可以通过这一边来改，会快一点啊，比如说有有四五个， 你就可以通过通过这个表格里面改啊，这个表格虽然看起来跟 excel 很像啊，但是他的很多操作是不支持的，他只是相当于表格化的把这些每一个尺寸的这个啊原件，把它这个属性给展示出来，你可以通过里面快速的改， 但是它不支持像 excel 里面的这个拉呀，它会自动的去那个去去改你的数值，它不会的啊。嗯，这个大家要清楚，然后你改完之后就可以隐藏起来。 那现在看到我现在其实刚才做了一个碳钢的，我很快的就做了一个不锈钢的，做完之后一定要点击保存到原件库啊，否则他就没有了。好，我们接下来讲一下刚才有个小伙伴提的 这个 iso ski 的问题啊，我们看一下系统其他的九十多弯头，它的 ski 是显示成什么样的啊？你看它的类型就是一个 elbow， 对吧？ 它的 ski 就是一个 e、 l、 b、 w， 它什么意思呢？就是一个名称缩写加一个端口缩写，它这个 ski 在系统自己有一个。嗯， d、 w、 g 文件里面会存储所有的这个 ski 的符号， 然后生成轴测图的时候，呃，这个我们的 plus 三 d 的这个轴测图引擎会去读这个 p、 c、 f 文件里面的这个 ski， 呃，然后读到这个 ski 的时候，它通过这个 ski 的判断，比如说这个是一 l， 他会判断这这是个弯头，那 bw 就是找一个对焊的一个弯头的一个符号放到着色图里面，然后他是就是通过这样的方法把一个个的这个原件拼成一张着色图的，就是他这个软件背后的一个逻辑， 就是刚才同学问那这个怎么填啊？你就去找那个官网里面的原件，跟你一样的，比如说都是弯头的，那就去找他的，对吧？你就先把它复制一下，那上面是个 apple， 我们手输就可以了。 嗯，我们做的两个东西，一个是这个碳钢的，对吧？这边刚才是 elbow， 然后 ski 是 e、 r w， 然后保存，然后下一个也是，然后 l b w， 就是当你不知道我目前的这个原件是什么样的话，你就去找，你可以找那个二十米的，呃，二十米标准里面的原件也可以去找 g b 里面的，反正他有的，你就去找，用他的这个 c d 就对了 啊，你就不用再再去找。但是后面我们教高阶、高阶、高阶的那个教程的时候，我们会有这个专门的一个文档来描述整个系统里面所有的 ski 啊， 就是大家平时做的时候就是可以通过这个啊，系统自己带的来把它复制过来就可以了。包括你在刚才我们说的用这个，我们要用这 开到开到那个 builder 来做的时候也是一样的啊， 自建的原件啊，自建的原件，呃，你要知道啊，就是轴侧图，他生成轴侧图的那个图标跟你这个三维模型他是独立的，他不相关的。 你这个这个里面我们刚才讲的是一个参数化的这个模型，其实我们做的时候可以做这个 啊，非参数化的就是这个自定义基于 autocat 快的一个一个模型。这个后面我们会有单独的课程来专门讲啊， 这个从做奥特开的快，然后给他加端面，然后在这个地方再把他给选到你的这个里面，最后做成自己的一个原件，那个是有益 一套流程的，就那套流程里面做完了之后你的这个 ski 一样的，你比如说你做的是个对焊的弯头，那你就填这这两个 ski 就好了，一个是类型，一个是这个 ski 最重要的这个是就是这个 ski， 这个是画左侧图的 的信息啊，不是唯一信息啊。就说一个原件，它除了 sky 以外，它还有它的它的几个端面的一个点的信息，这样子它我们知道左手数里面是不是还有一个尺寸标注，尺寸标注就是通过两个原件的端面的一个空间距离计算出来的啊？ 他是这样子来的，就说你如果是自己建的，那你就是也是要去找相应的这个系统里面相相类似的一个原 原件足，他的实际是什么，你就自己填进去就可以。嗯，好，弄完之后保存啊啊，然后我们来看一下这个等级库啊，就是刚才我们大概讲了一下参数化的原件库啊，原件是怎么建的啊？ 然后现在原件建完之后就要把它加到等级库里面啊。我们如果新建一个等级库啊，他默认是放到这个， 你看我们，你装 plus a d 之后，它在 c 盘， c 盘会有一个这个 auto k plus a d 二零二二 content， 然后 c pack common comment， 就是说，呃常用的原件，呃常用的文件都存在这个文件夹里面，我们可以先去到那个地方看一下啊？我们的 c 盘。

今天给大家演示一下 chat p 三 t 二点零版本，我们今天准备连接这个 p 幺零幺 a 和 p 幺零幺 b， 让他们的出口分别连接到 t 幺零二和 t 杠幺零三两个罐子。 首先我们要启动一下啊，我们的这个 chat p 三 d 输入命令启动 chat p 三 d。 好，已经加载了， 确定一下，然后告诉我们的 ai， 请经过管廊来连接啊，我们这个水泵 连接水泵 p 幺零幺 a 的出口到 t 幺零二 n 二接口和 t 幺零幺 b 的出口到 t 幺零三的 n 二管口。好，回车之后啊，他迅速就连接完 成了，但是连接的过程我们看到因为他没有考虑现有的一个管道，产生了一些干涉啊，我们来让他重新来布一次管， 首先让他避让管栏上的一个现有管道，避让管栏上现有管道并重新布管 好新的管道布置完成了。我们来看一下这个 ai 自动布管， 他有效的避开了啊现有的两根管道，同时找到了一个比较合适的啊布置管道的位置来连接啊这四个管嘴。 大家还希望 k i。 能帮助你做哪些建模工作呢？

好，这节课给大家介绍一下，在普兰山地里面，我们对我们的这个原件剑魔的时候啊，我们应该选择什么样的一个精细度来完成我们的这个原件剑魔。 那大家可以看到啊，这个是用我们用 otaka 的块来制作的一个杂阀的啊。原件， 那这个块里面我们对于这个螺栓啊，螺母包括发杆很多的细节，我们都做了一个芥末，那这样子的阀门啊，大家看了之后会觉得非常赏心悦目，放到我们的模型里面，哎，觉得非常逼真啊，确实效果非常好。 那我们知道系统自带的这个参数画法们和他比起来那就是天壤之别，简直没法看。但是呢，他有自己的好处啊，像系统自带 这种参数化的阀门，一个是他建模起来很快，第二个是他占用的啊，资源很少，虽然他看起来很简陋啊，有时候和我们这个阀门外形相去甚远。 那我们通过一个比较直观的一个参数啊，给大家做一个比较，那大家就知道后面我们应该选择什么样的这个睫毛方式来做我们的圆肩裤了。这边 这是我用一个系统自带的参数化的这个设备啊，做的一个罐子啊，有只腿，有几个管嘴，还有个人孔 啊。系统自带的参数化设备，它是不带这个螺栓的啊，它的外形是比较简单的，然后这边我做了二十乘二十啊，做了四百个，四百个这样的 一个罐子，那我在移动啊，拖动的时候，缩放的时候啊，基本上还是没有问题的。 那么再看一下，我现在用的是一个 cd 的块啊， cd 的块来制作的一个罐体，然后在这个块里面呢，我只是做了几个管嘴，然后我没有做这个人孔啊， 然后在这样的一个情况下，我也做了四百个啊，四百个罐子，二十乘二十四百个啊，这四百个罐子，哎，我的移动起来，缩放起来还没什么问题， 那我们再看一下，我又做了第三个啊，在这个里面我加了一个人孔，然后这个人孔上面加了一些这个细节啊，丰富度比较多的一些螺栓，然后我也做了四百个这样子的一个罐子啊，我们可以看一下， 那我在缩放的过程中，他就已经有了一些停顿，然后我在拖的过程中啊，平移的过程中，你可以看到他占用的系统资源是非常庞大的， 这边也就是四百个这样子的罐子吧，啊，对于我们一个工厂项目来说，基本上也差不多有这个数量级的一个设备啊。我们再来看一下阀门，那这个是用系统自带的这个参数化阀门做的，这边我做了四十乘四十一千六百个， 一千六百个系统自带的阀门，那我平移说放啊，都还没有什么问题。 然后这个就是我们刚刚才看到我用 cd 快做的一个阀门，那他的这个螺栓啊，阀杆的一些细节啊，制作的比较好 和实物啊，僵尸度很高。然后这个我也做了一千六百个啊，四十乘四十一千六百个啊，你可以看到在拖动的过程中，他的显示啊，就有一些延迟了啊，包括缩放 啊，他已经不能跟随我的鼠标了。那我们来看一下刚才做的这几张图，他的一个尺寸啊，首先第一个我做的这个是用餐书画做的带人孔的设备，他的大小只有三点四五兆。 然后我用这个 cd 的快做的没有人孔的这个设备啊，有四百个设备的时候，它的大小是二十五兆， 而我在把这个人孔的一些细节加上去了之后啊，这一个四百个这种失忆率快的这个设备的图纸 已经有一百零五招大小了，你比一下他有他是他的差不多三十倍啊，图纸尺寸的三十倍，那我们刚才做的这个阀门呢？我用参数化做的这个阀门大小只有三点八兆， 然后我用 cad 快做的这带细节的阀门，那一千六百个阀门他就有八十六兆啊，这边有差不多二十二倍的一个差距啊，这个差距是很明显的。然后我们再来看一下我这台电脑的一个配置啊， 我这台电脑是一个 amd 的啊，二七五八零零的一个 cpu 八和十六线程，然后 cpu 最大加速可以到四点七 g， 然后内存啊，三十二 g 的 apr 四的三千六的一个内存啊，显卡在这里面不是很重要啊。 然后最主要的是这个硬盘啊，我的这个硬盘是一个一 t 的读取速度可以到八千兆每秒，我们现在很比较一般的固态硬盘的读写速度只有他十分之一不到啊，一般大概五六百兆，所以这个配置目前是应该 比较适合跑破烂三 d 的一个配置。但是我打开这个含有人孔快的这个设备 啊，他也是比较吃力的，你看我翻转过来花了大概十秒左右的时间，就是我切换到这个图纸，所以回到我们对这个班山的原监库建模的清晰度上来啊， 这边没有对错啊，就是说你想把原件做的很精细，还是直接用系统自带的参数化原件，没有对错都可以。 如果你的项目规模是像这种翘妆化的，那你这个原件能有多细致，做的多细致啊，那你做出来的这个模型也非常漂亮， 对吧？像这样子的一个翘妆化的一个设备寡露，稍微复杂一点啊，用 plus nd 做还是可以的，如果不是很复杂，那其实 plus nd 相比于啊 solid works 还有 invent， 他是不具备优势的啊，就是给设备建模的软件会更适合这种俏装化设备， plus 三 d 对于复杂管道啊的俏装设备，那会具具备一定的优势。而对于做这种工厂化的这么大区域的，那我们用 plus 三 d 的自带的参数化的啊，这个原件裤会更适合那所以今天想通过这 这个对比让大家知道啊，我们应该根据自己的项目，自己在做原件裤的时候，应该选择什么样精细度的一个模型来建模。

autocat plus 安利二零二四版最近已经发布了，那二零二四版在我们的这个正交图等级库、编辑器、原件库、查看器里面都有一些新的功能啊，我们下面来带大家看一下，在我们这个正交图里，他都做了哪些提升和改进。 这是我们刚才啊新建的一个 plus id 的一个小模型，然后我们来新建一个正交图， 创建一个新的俯视图，好隐藏管道取消掉，匹配线取消掉啊，做个一比二十左右的吧。然后确定之后啊，指定我们这视图的位置， 我们的平面图啊就做好了。接下来看一下这一次二零二四版的一个提升啊，首先它增加了一个额外的表格 啊，在这个表格设置里面我们就可以看到，最开始在二零二三之前啊，我们只有管道的一个爆表， 那在二零二四他增加了一个设备报表，还有一个管嘴的报表啊，还有一个钢结构的报表，还有一个管断表。那我们来看一下设备表啊，他是怎么样的， 那在设备表里面，他首先给不同的设备啊，会给一个 id， 那这个 id 其实和我们的这个管材的报表一样的，这个 id 是可以自动标注到这个啊，我们的图形平底坡图里的 这边还可以标注数量、尾号、材质描述，同时还有他的位置坐标。那这一些啊表格的内容我们是可以通过添加列来添加，我们需要增加的啊，这个表格内容的啊，这边是 是整个设备的公用的特性里面都可以选择啊，那这边我们给他添加了一个材质，然后这边还可以添加这个设备的坐标啊，这个如果大家有需要可以勾选啊，不需要把它取消就可以了。 同时这个我们如果想增加一个设备的报表，必须把这个按钮点开啊，激活他，然后在我们生成报表的时候啊，他才会显示。那同时这边还有个报表的设置啊，设置里面会有一个报表分组的一个排列顺序 啊，可以根据微号制造商重量啊，也可以按照自己增加的这个属性来做一排列。最后这个描述里啊，可以用足的描述和尺寸的描述，同时也可以自定义一个描述啊，通过这 ids 文件来 把这个描述啊添加到表格里面，那我们常用的直接用尺寸描述就可以了。好，我们来看一下，我们现在增加的是一个报表啊，设备报表确定，点击啊，报表选择四口， 这个时候啊，我们就看到有设备管嘴和钢结构的报表了啊，如果我们的这个设置里没有被激活的话，我们是看不到，你看目前我们只有管道和设备的报表是激活状态 确定，这个时候我们再来标注报表的时候啊，只有设备和管道的这个报表了， 我们标注一下设备的这个报表，好，这个设备报表就出来了。目前我们这个平面图里有两个罐体，四个泵啊，四个泵都有了两个罐体，然后它的材质啊也都列出来了， 这个设备的描述啊也都出来了啊，通过这个报表就能快速的让我们针对某一个四口快速的生成一个清单，那同时这个生成的清单里啊，他是带这个编号的，但是这个编号他是有顺序的，比如说我们做了一个设备的报表，我们再来做一个 管材的报表来看一下，我们可以看到管材的报表，他的编号就从设备报表之后啊编了，我们设备编到了六，那管材就从七开始。因为 潘三 d 的这个吉米抠图的标注啊，他是和编号 id 是相关联的，当我们去作为正交标注的时候啊，他这个标注序号就是从我们这个表格的 id 里读取的啊，所以他这个序号必须是唯一的，这边大家要注意一下，所以 有些同学说，哎，我的棒表为什么不是从一开始编号的，就是这个原因。我们再来看一下其他的表格啊，我们再把表格设置打开，把管嘴打开，钢结构打开，管道表也打开啊 管嘴，然后我们我们再来做一个管嘴的 表格，他就会把设备上的管口啊编号列在表格里，同时表格里我勾选了压力等级、密封面和管口的朝向， 这个管嘴的这个描述他可以做一个什么功能呢？我们在工程里我们就可以做一个管嘴的题字清单，当我们做完设备之后，做一个平面图，做一个立面图，然后这边自动生成啊 管嘴的这个清单，管嘴提支的时候就非常的方便。我们再来看一下钢结构的报表， 银钢的好，他会把数量尺寸，这是一个十号槽钢，高一百，宽四十八，厚度五点三，然后他用的材料 把它的这个描述列在我们的表格里啊，那这样子我们对于整个频率 pro 图里使用的这个形钢材料也能做一个快速的统计啊，这个也是非常有用的啊。那最后一个还有一个就是管断表，报表管断 好，他就把我们刚才做的这几个管断啊做了一个编号。那其实新增的这几个功能其实对于我们在做啊项目的过程中还是非常有 帮助的啊，新增了这个设备清单啊，管嘴清单、钢结构清单、管断清单，那钢结构清单我们刚才其实在模型里只有这个杆件，如果你有这个 party 直、 party 斜、 party 无手的话， 在这个情感里啊，他都会列举出来的哦，这个就是 plantande 二零二四版在屏蔽抠图的一个新功能。

好，今天再给大家介绍一下，在 plan 三 d 二零二四里面，我们在规格查看器里面的一个功能改进啊，我们首先打开规格查看器， 打开规格查看器后，我们很明显的看到这边他有一个尺寸的一个过滤器，同时在规格工作表下面啊增加了一个搜索的功能啊，这个就是在二零二四版里面 新增的两个功能，那这两个功能其目的是什么？能让我们能快速的检索出管道等级库里面的这个原件，因为我们通过右边的滚轮啊上下翻找有时候不太容易找，那这个时候就可以通过这个搜索栏，比如说我要找罗川 螺栓，输入螺栓，他就把所有带竹苗梳里带有螺栓的啊这个原件都给我们过滤出来，那方便我们的 去查找，我们需要放入到模型中的一个管件，那另外一个改进就是我们这个尺寸过滤器啊，在我们以前去找原件库里的某一个尺寸时候，我们首先要定位到这个原件的足， 找到竹之后，然后通过下面的这个滚轮再去找到相应的尺寸啊，这个效率还是相对低一点。 那现在增加了一个尺寸筛选之后，我们就可以先筛选出尺寸，然后再去找到这个竹， 然后这个时候下面只会显示你筛选的这个尺寸，你就能很快速的把这个棒制到啊，我们的模型当中这个功能还是非常不错的，那二零二四版在这个规格长按器里增加这两个功能，对我们的这个建模还是有一定帮助的。
