cpu供电短路的解决办法
粉丝1.7万获赞6.3万
相关视频
04:03查看AI文稿AI文稿这里这里一个 cp 供电的辅助芯片，这个是发烫的。今天我们要修的电脑是荣耀的笔记本电脑，是一个粉丝寄过来维修的，我们来看一下他说的是什么故障现象， 故障使用中黑屏，再也无法开机了。电池自己拆过和待换四个没有问题，可能其他问题请测试检查。那我们现在来通电看一下是什么故障现象，我们用这个转接口 typec 的 通电看一下，待机电流是有的，那我们现在来开机没有反应，再开也是没有反应的。那么每次拿到这种荣耀 的笔记本，说心里话都有点害怕，为什么呢？因为这款电脑最多的问题就是烧 cpu 的，一般都是购物点短路之后把 cpu 带走了。那么我们现在拆机看一下这台是不是同样的情况， 主板我已经把它拆出来了，那么我们现在要重点检测对象，就是看看公共点有没有短路，因为刚才看那个待机电流的话，根据我们的经验很可能是那种通病，就是公共点短路，现在我们任意找一个公共点测试一下， 看一下，果然是公务点短路了。现象如此相似，越来越有一种不强的预感，这个 cpu 凶多吉少，那么我们现在通过烧机法来判断一下，看看是不是这一部分的问题。我们在公务点上 焊了条线，现在来通电烧机，先把电压调小，再来通电看一下完大电流，我们首先重点排出一下 cpu 的外围，看看有没有短路的现象。 这里这里有个 cpu 供电的辅助芯片，这个是发烫的，我们拉近来看一下， 就是这个，这个辅助芯片很烫，应该是被击穿了，如果按照之前的一些先例， 这种情况的话，一般 cpu 是会被带走的，但是我们现在还抱有一份侥幸心理，把这个芯片更换一下，看看这个 cpu 会不会死里逃生，现存下来，下面把这个辅助芯片 更换掉，先来拆掉这个短路的芯片， 这里准备了一个好的辅助芯片，把它焊接上去 看好了。我们的初心是好的，有百分之一的希望就要做百分之百的打算，那么我们看一下有没有奇迹的虚线。现在我们把电脑简单的装起来，再通电测试， 电脑已经简单的把它装好了，现在我们来通电看一下，通电看下，这个待机都有点不同了，高了一些， 现在我们来开机，电流上来了，应该还是有很大的希望的，看这个电流的跳变是有戏的，显示了也正常的。进到了 系统，看一下设备管理器，各项功能都是正常的，看来这个粉丝也是烧了高香。像这一类问题视频又能够幸存下来的情况少之又少，这对我们来说也是一件好事，不然的话又是白忙了。 因为这种情况 cpu 烧坏以后一般都是不会去更换的，因为你换了之后他还会再烧， 所以一般都是选择放弃，这种问题也就是这种机型的一个缺陷，这个结果也算是双赢，对我们来说拿到了应有的报酬，对客户来说合理的付费能把电脑修好正常使用，不用再花更多的钱去买电脑。
377广州维吉芯电脑维修
04:52
08:28查看AI文稿AI文稿这是个江西的网友，网名 id 为阳送给我的一张 h 六幺的主板，这张主板放我这里有将近一个月了，我把这个事给忘了，今天整理东西翻出来了，我给他修一下， 非常划算的主板。 p 八 h 六幺杠 mlx 供电是非常强的，这是写的抖音 id 羊，感谢这位网友啊！这挡板插上电，这个待机灯已经亮了，短接开机插针 没有任何反应，风扇不转。这个不开机有两种原因，一种是开机电路出问题了，还有一种是保护了，他也是不开机的，我们要做一个区分，怎么 区分？很简单，把这个 cpu 四针给拔掉，我们看有没有反应，如果拔掉风扇还是不转，那就可能是开机电路的问题， 如果风扇转一下，然后就停了，就是这个 cpu 供电来部分电容保护了，好，把这个电源切断，然后再插上，如果保护的话，你不切断，他会一直保护好。再看一下 啊，风扇有反应的，然后转一下就立马停了。风扇停是因为缺 cpu 供电，我们压根没有插那个四针，他是有反应的， 我们把这个四轮插上，再看风扇有没有任何反应了。 cpu 四针供电保护了。这个是 h 六幺平台，它的供电结构，它有三组供电，一组是内核供电，它一般是两项或者三项，就这种结构，一个上管，一个下管，这种长管，它的上管地基接到十二伏， 然后上管的 s 级直接接到下管的第几，每一项都是这样，然后这三项是并连在一起的，过了一个电杆，经过电容铝拨，直接供给 cbu 内核模块， 这个是总线供电，上管依然接十二伏，然后这个上下管之间也是挂了个电杆电容，然后供给了 cpu 内部的总线模块，这个是和弦，跟这个类似，这个四针的十二伏插针，他提供给了 这三组供电的所有上管的地基，一般容易出故障的就是这个内核供电上管或者下管短路， 这个 cpu 它的组织是很小的，基本上接近于零，你可以算一下它的电压的衣服基本上，但是它的电流接近一百安，这样出出来它不是零点零一欧吗？跟导线差不多的， 我们去测量时间，如果你不摘掉这个 cpu， 直接量这个下管的地级对地， 他都是短路的，就没办法判断下管的情况，所以必须把这个 cpu 给摘掉，包括这个总线供电和线供电，你测下管地级对地，实验不摘 cpu， 你测出来都是短路的。把这个 cpu 给取掉， 然后去测看这个内阁供电。所有的上管地级并连在一起，上管的 s 级也是并连在 在一起的，同样下管的低级并连在一起，下管的 s 级都是接地的。我们判断时间呢，并不好判断这个东西摘掉 cpu 之后，这一路等于悬空了吗？我们怎么判断是上关短路还是下关短路？ 非常简单一个逻辑判断啊，用万用表直接测上管的 d 级跟 s 级之间，如果分明档就响的话，这三个上管肯定至少有一个是短路的，下管也一样， 测量 d 级跟 s 级也是 d 之间，如果他也是短路的话，那这三个并联的下管至少有一个是短路的。上下管同时短路也有这种可能啊， 就直接量这个十二伏对地，如果这个十二伏对地之间短路的话，那至少有一个上管加一个下管，就同时击穿了。 我们先看一下他这个供电分布啊，啊，他有点位图，查点位图可以查出来，不看点位图的话，用万用表量也可以量出来啊。这一项，这一项是总项供电， 然后上面这个 cpu 内核，每一项呢？一上一下，两个长管，还有一项两项三项四项，供电非常强悍。然后这一项跟其他不一样，是一上两下，那这一项就是和弦供电好，方向盘要打到封顶档，我们直接去量，这个是上管，这个是下管， 这是上管，都是下管。然后这个十二伏插针，看跟哪个管子地基相连， 这就是上管吗？首先看一下这个总线供电，直接连下管最低，然后没有问题，万秒不响。我们看一下上管， 他有短暂的响，是对电容充了一下电，然后立马就会停掉，如果一直响就是有问题的。 看这个内核供电，这个下管对地没有响。我们看上管啊，量上管时间，就是直接量低级跟 s 级之间，看他响不响。喏， 这是想的啊，那可以判断出这四项有上管击穿了，这四个上管都是并连在一起的，究竟是哪个上管？怎么判断出来？有个比较简便的方法，一般这个上管第几根 s 级击穿相当于短接了吗？ 他的积极和 s 级之间也会去传，那几个积极是没有联系的，他并不短接在一起，他连到的那个 pwm 芯片上面有三个银角， 这节第一，这个节第二，这个去了第三上管包括下管的积极都是没有任何联系的，独立的，所以我们去测这三个上管的积极和 s 级之间，看有没有短路的，如果这个短路了，那可以判断这个上管就坏掉了。 万用表还是打着封面打，去测那个供电这一项，这一项上管的积极和 s 级之间，然后是不响的，然后再测这个，这个并不是百分之一百的，有些 ds 级之间击穿了， 但他的 gs 级之间他也不集团好再操作一下，那这个也没问题，看这个啊，这个有毛病，这个上管出问题了，我们看一下这个 上管的型号， a 零九 n 零三，这个同型号的上管的不好找啊，我们可以从这摘，摘了之后从其他主板上随便找一个长管给这个换掉就行了。看了一下这个长管跟那型号一样，这个是 a 零九 n 零三，这个是 a 零六的， 就把这个长管摘了，挪到这个位置，然后从其他主管上随便摘一个长管给他换掉好了，好，把这个上管吹下来， 把这个去掉，直接给他挪过去，好，这个已经挪过来了，我从这个报废的硬态竹板上摘一个上管直接挪过去。好，已经换完了啊， 这是那一颗坏的 dgs 啊，你击穿了，他击 s 级之间也击穿了， 我们再量一下，看看短路不短路。内核供电任意向上管的 dsg 之间， 他会对电容充一下电，会短暂的响一会，然后就不响了，充电完毕就不响了，正常的。现在可以了，已经不短路了，开机风扇已经不停了。
747树叶科技

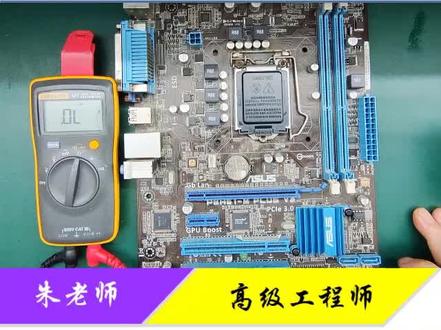

01:58查看AI文稿AI文稿大家好，这节课给大家分享如何快速排除十二伏短路的故障，这个主板用户反馈十二伏短路，那么接下来我们打在二极管档位，给大家测试一下红表笔接地，测试十二伏短路， 另外两个银角也是短路，那么由此可以判定十二伏短路。那么接下来我们再来测试一下我们的上管，我们红标笔接 s 级，黑标笔接低级，可以看一下 全部打漏也是打漏，这种没问题，那么现在这种，这种现在有问题，那么接下来我们还要判断到底哪一颗，那么接下来我们还有一种方法，就是红标笔接地，然后测试控制级， 看一下控制级是五百六百，看一下这一颗倒零，由此可以判定这一颗损坏，再看一下下管下管的控制级，同样也需要测试 五百五百六十三，五百二十，那么由此可以判定这一颗损坏，接下来我们直接把这颗拆掉，我们先将这颗莫斯管拆下来， 接下来我们再测试一下有没有短动，现在恢复正常三四百多，再看一下我们对第二 g 值控制机 五百二十七油是可以判定这一颗损坏，再看一下十二伏，现在十二伏是三四百多。再看一下我们直接测试墨水管， 我们这样测试莫斯管的 d 和 s 短路，再看一下 d 和控制级短路，再测试一下控制级和 s 级也是短路，由此可以判定莫斯管损坏，大家以后遇到相同的故障，可以参照此方法进行。
588跟我学电脑
