ad焊盘设置教程

大家好，这里是反应教育，今天给大家介绍的课程是 ad 如何单独给焊盘设置不同的连接方式。大家好，这里是反应教育今天我们教大家如何在整板都是全连接的情况下，如何对单一焊盘实现十字连接的方式。我们以这个 c 七四举例子，点击我们的设计 类，找到我们的焊盘类，右击添加类，找到我们的 c 七四， c 七四杠二添加进去，然后点击确定，再点击我们的设计规则，设计规则找到我们的头皮，这里头皮规则，点击右击新规则，右击新规则， 我们在这里输入这一串代码命令，再点击括号找到我们。刚才 这边就是我们的十字连接的方式，我们点击确定，点击确定之后，我们对这个同题进行个重复， 这边就达到了我们一个十字连接的一个效果。

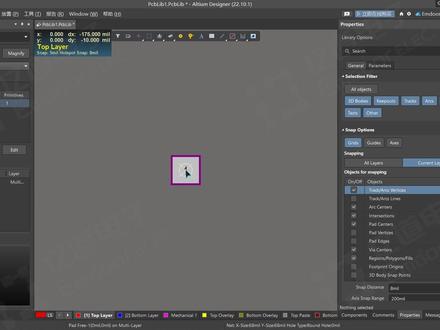

大家好，今天介绍在 o t m v s iener 软件的封装库中，如何利用焊盘的属性来制作一个异形焊盘。 首先双击这个焊盘进入他的属性版，在下面可以调整焊盘形状，有圆形，方形，六边形和圆角形。 最后一个是自定义形状，点击它在自定义形状下需要计算点的位置，这里可以进行添加点，点的位置是从左下角这个点按顺时针方向旋转。 下面我示范通过修改和增加点来制作一个异形，大家可以根据需要制作其他的异形，一般默认四个点，修改完之后点击 add 可以增加点数。 好了，四角异形焊盘就制作出来了。本次分享到此结束，感谢观看。

哈喽，大家好，我是反应教育 id 的刘老师，今天我们要讲的就是 在我们的这个 ad 软件中如何去设置同频与焊盘之间的连接方式，这个是很多学员问到的这个高频的这个问题， 就是怎么去设置铜皮跟焊盘之间的连接方式，特别是在我们的呃副片层的时候，就是在于我们的副片的中副片的时候怎么去设置，就很多学员都会问到的问题， 那么今天我们根据这个问题去进行讲解，我们 pcb 我这个技术文章大家可以看一下，这里有图 文教程，那么我是发布在我们的这个 pcb 联盟网里面的这个技术文章，大家可以在浏览器去搜索 pcb 联盟网，然后这个图标进取就是我们的 pcb 联盟网网址，然后这个是我们的首页， 首页我的文章就是发布在这里面，大家去怎么去看呢？就直接在这里去搜索我们的关键字就能搜索得到，搜索得到，那么 我们就来进行讲解吗？进行讲解，我们先讲一下呃铜皮跟焊盘之间的连接方式有几种， 我们首先就要来分析分析一下焊盘的连接方式有几种，就分别为三种。对于 pcb 设计清 的人都知道，焊盘的连接方式为三种，一种是全连接，一种是十字连接，就是我们经常所说的花焊盘连接，还有一种就是不连接的意思，就是不进行连接。 那么我们对以上的这个焊盘的三种连接方式都认识了，了解了，那么就可以去进行设置我们同批与焊盘之间的连接方式了， 那是在哪里去进行设置的？设计的时候设计的地方呢？啊，我们再打开我们的这个 bcb， 之前我们讲一下，我们反义这里有一个 ad 的技术交流群，这个微信号是幺八幺六三七九幺幺七五， qq 群是八二四二零八五五六，大家可以进入 加加我们这个 qq 群号啊，或者微信号都可以进群，然后有任何疑问或者想去进行基础交流都可以的，有任何疑问都可以在群里面去进行提提问，我们的基础老师看到都会去马上去回复大家。 那我们打开我们的 bcb， 我们先找一个铜皮打上过孔，然后再进行我们的更改一下，给大家看一下吧。假如是找到这个地网络吧，对他进行服从，这里没有没有快捷键， 哎，那我就先给他敷一下桶吧，没有快捷键就非常不方便。 好给这个加上网络，双击点击属性，然后在这里坚定点击网络之后再重新贯通一下不同 从不选中的铜，大家可以看到这个，现在看一下这个焊盘跟这个铜皮采用的是十字连接吧，不是全连接吧，是十字连接，那么我们怎么去更改，更改成全连接的形式，怎么去更改呢？现在跟同皮是十字连接， 就是我们的花焊板连接，怎么去更改为全链接？就是在我们的规则约束编辑器里面，就是在我们的设计里面有一个规则也可以使用，就是我们的 pc 以规则及约束编辑器也可以使用我们的快捷键，快捷键就是第二，打开我们的快捷是快捷键是第二，如果我们在上面菜单栏里面去选的话，就是在我们的设计里面的规则， 然后可以看到这里是电器规则，这里是走线，这里是呃焊盘表贴焊盘，这里是呃负片，那我们就需要去在我们的破烂，破烂里面有一个 烂是副片，副片连接的里面有一个铜皮，这里有个 pro， pro 铜皮的连接方式就是 pro 的连接方式。连接形式，这里有一个其他的，我给他删删， 删了，这有个其他的规则，删除规则，然后点击应用，然后 yes， 好，那么就给他删除了。这里有个同批的连接方式，点击一下，然后这里就是呃，这个就是我们的， 大家可以看这里就是我们的焊盘，这就是我们的焊盘。然后点高级的话，这里就是我们的通孔焊盘啊，贴片焊盘，然后还有我们的过孔都是在这里的， 那么怎么去改变我们的焊盘跟同批的连连接形式？这个现在这个界面就是我们的同批连接形式。形式的设计，那么怎么去更改 焊盘？这里有通孔焊盘跟贴片焊盘，大家可以根据自己的设计要求都可以去设计，然后我给他全 不改成全连接，大家可以看这个是十字连接，这个是十字连接，这个是全连接，这个是不连接。我们给他弄一个全连接吗？改一下形式，弄一个全连接。 好，这个过孔，我们也给他弄全连接，都可以弄全连接啊，十字连接随便大家设置，一般在我们的副片里面，我们的焊盘过孔，特别是过孔，过孔都是去进行十十字连接的， 然后设计完成之后，我们点击应用，然后再点击确定 好就开始应用了，好，有很多学员他就问，对啊，我这里在应用，我这里在应用，为什么我刚刚设计完成之后他还没有？还是 焊盘跟我们的铜皮是十字连接，怎么还没有变成全连接？那么就需要最重要的一步，就是大家经常问到的一步，就需要对这个设计完成之后，我们就需要对铜皮重新铺一次铜， 点击左击一下同匹，然后再点击右击，右击一下，这里有一个同匹操作，然后这里重复选中的同匹， 大家看一下这里就变成了全连接了，刚刚是十字连接，现在就变成全连接了，那么这个就是我们的铜皮跟焊盘的连接方式怎么去更改？今天就讲到这里，今天就讲讲到这里，谢谢大家。

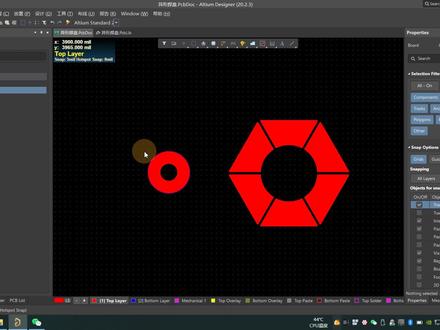

哈喽，大家好，我是北冥有鱼，前两天呢，有粉丝在群里问这个异形焊盘的画法， 然后呢今天我专门出一期这样的视频来介绍如何画这样的一个异形盘盘啊。呃，这里呢，我们以这个圆形的啊，圆环形的这样的一个焊盘为例，看他是怎么画出来的。 首先呢啊，我们来到这个桃布莱二层，在这里放置圆弧啊，放置一个圆，像这样， 然后呢，呃，我们把它设置成一百个面啊，像这样，然后呢再放置一个圆，放置圆弧， 再放置一个圆，看这样， 这里呢，我们把它设置成啊四十个秒， 然后呢 选择其中一个圆啊，最外弹这个圆，按快捷键 tvj。 啊，这样啊，可以把这个 这个圆转换成这样的一个铺头啊，可以看到这个铺头他是有点问题的啊，这里选成这个实体啊， 然后呢把这个移除死铜给勾养掉，然后再重新扑通 tca。 啊，可以看到这里呢，这个啊间距啊间距怎么设置呢？ 在这个规则里边对这个间距进行一个设置，之前呢默认他这个间距是十啊，是十，然后呢我把它改成零了，这样我来看一下默认，请问一下是什么样 tga 啊？刚可能是没有确定 啊，这里没有确定这只盖了一个啊，然后是确定确定，然后再重新更新一下，可以看到啊，这样的一个圆环，他 距离啊，这这外边这样的一个圆环，他是有一定的这个间距的，这间距在哪里调呢？就是在这这个规则里边啊，在这规则里边可以对 这个间距进行一个调整，比如说这里，嗯，咱们就设置成零吧，是没有关系的，点确定。 然后呢另外咱们这样的一个圆环啊，要不是这样的一个外形，他这个啊线框也可以调整，这里我们调整成一个钮啊，然后再重新进行这样一个普通。 然后呢我们啊是想弄出这样的一个圆环的形状，就得把里边这样的一个圆给切除掉，怎么切除呢？可以看到这里是不能直接切除的，也形成不了 啊，这时候呢我们按快捷键 t v y 啊，打散拖边形互动 点一下。 yes， 这样呢我们就可以选中其中一个这样的一个普通了，然后把它给删除掉啊，像这样这里啊内部的这样的一个 啊，他这这样一个外形也没用了，把他给删除掉啊，这样呢我们就啊形成了这样的一个圆滑形状的这样的一个普通。 但是呢我们这样的一个焊盘的话，他除了有这样顶层的这样一层之外，还有就是这个啊钢网层，还有就是这个啊开窗层啊， 就是禁止概率有的这样这样的一个层。然后呢我们把这个层给他进行一个复制啊，先复制一下，然后选到对应的层，按 ea 啊粘 贴到钢铁层粘贴，像这样这样他的这个这个钢网层就有了。然后呢就是这个开双层啊，禁止该绿油的这样这样的一个层，然后以 a 粘贴， 可以看到啊，像这样啊，我们来放置一个， 嗯，先不这样啊，先先这样，一般来讲像我们这样的一个焊盘，他的外外层他也是有一圈这个啊，这是这开双层的 啊，桃不色的粒。所以呢在外一层我们需要对他进行一个加宽处理，这里我们直接把它这样的一个外形的这样的一个 边框啊，直接给他进行一个更改，这里一般是比他这个呃，原来的大二点五个，没有，这里呢我们设置上五个标， 然后呢这里他的这个层改上这个啊，桃色的啊，可以看到这里就很像咱们这样的一个焊盘了，我们来看一下。 行，这样的话我们这样的一个焊盘就做好了，然后我们把它复制到这个 pdb 库里边， 像这样给他复制过来啊，可以看到这上面是没有任何标号的，所以呢我们要给他添加一个标号。怎么添加呢？ 这里直接放上啊，放上这样的一个焊盘啊，一个小焊盘，给他设置一下他的标号，然后放置上去 就 ok 了啊，就这样啊，有的时候咱们在这个家里创啊，他们上面下载的下来的这个工装，由于是异形寒板，他没有这样的一个 焊盘啊，带标号的焊盘在上面，所以呢啊需要咱们手动啊添加这样的一个小焊盘，这样他才能有一个这样的一个标号啊，就能跟咱们这个原理图对应上了。好的啊，今天的视频教程就到这里吧，谢谢大家的支持。 当当当当当当当当当， 掌声。

大家好，欢迎大家来到环艺课堂，我是郑老师，我们开始我们今天的这个第二十二课啊，那么第二十二课呢，主要是讲一些易行汉盘的 pcp 封装创建，那么我们在这个呃实际的 pcp 设计当中呢，我们会遇到各种各样的封装，对吧？那么这种封装呢？比如说像我们这种，对吧？他的这个焊盘呢，他是这种圆弧的形式， 圆弧的形式，那么这边呢它像一个什么这种异形的这种什么这种啊槽形啊槽形好，然后这边呢千奇百怪的这种心形，这样它是作为我们散热焊盘集成在我们的这个芯片的这个里面的，那么对于这一些我们称作非常规的这样的一个焊盘，也就是我们的一线焊盘，那么对于头儿我们该怎么样去创建呢 啊？对于他我们给咱们创建呢，我们这里的话呢，我们先来看一看我们的一些这个都是表贴啊，这个都是表贴，那么先呢我们来看看这种长条形的这种啊槽孔该怎么样去做啊？该怎么样去做？因为像这种的话，我们做 usb 啊， usb 封装的时候呢，一般会会他有两个定位柱，对吧？ usb 封装的时候呢，他的这个啊这个定位柱呢，他是这种椭圆形的啊这种槽孔，那么这种槽孔呢？很多人就是说，哎，我不太会做啊，该怎么去做呢？那么我们这里的话呢，我们先去添加另外一个封装啊，我们这里的话呢，我们随便命名一个，对吧？随便一个我们叫做，呃，就就以这个什么 呃随便命名一个，好吧，那么就就就 n 三五六，好吧， n 三五，哎，还有 n 三零啊，那么我们这个异形封装一般都是要根据他的这个封装型号去命名啊，但是我们现在这里没有，我们就随便取一个啊，然后我们放键盘，对吧？ 那么方向盘的时候呢？哎，很多人说，哎，我这里放置的键盘，他只是一个圆形的，我要变成长条形的，这种操控我该怎么做呢？其实我们这个 ad 软件呢，他提供了操控的这种处理方式啊，我们直接双击，我们找到什么呢？找到这个下面的这个属性啊，在这个位置圆形，然后呢这边是这个什么？这个是这个说的是我 孔啊，里面的孔，那么首先是圆形，然后这个是什么方形？然后这个呢是我们的 snotes note， 我们首先点击 snote 的时候呢，我们会默认的是一个圆形，这个 snote 表示什么意思呢？它叫草孔啊，那么我们在这里呢，点击的时候呢，我们会发现，哎，这个地方呢有一个孔的大小，然后呢还有一个长度 啊，还有一个长度，那么这一个表示什么意思呢？我们可以改一下的数据看一下，比如说改到五十，再看一下他是不是就变长了，对吧？你的目的是不是实现了？那如果说你要改成一个什么，改成一个这种朝这种方形的，那我们是这里是不是可以选择这个方形，然后把这个长度改一下，他是不是也出来，也可以出来，当然一般来讲呢，他是一个椭圆形的 啊，一个同学，那么这个时候呢，如果说我要改一个啊，稍微规范一点的，那么这个时候呢也会设计到什么？还会设计到我们的这个上面的这个盘，焊盘，对不对？焊盘，那么这个焊盘又在哪里设置呢？在这个上面上面一点啊，在这个上面一点这个位置，这个位置呢表示的是什么？表示的是我们的这个焊盘， 这里的话，比如说六十，我改到八十，大家看一下啊，或者说我们这里改到八十，然后这一个呢改到六十，大家看一下，他就跟着什么，跟着我们的这一边的这个形状去进行改动啊，形状这个是改的是 x 重啊，这个长度，当然这里的话呢，还有一个叫做 rotation 的一个命令，那这个 rotate 神表示什么意思啊？ 然后开始呢，他可以对这个操控去做一个旋转，那比如说我改到四十五度啊，这样子行不行呢？这样的也可以，要有我们千奇百怪的这种风装都有 啊，所以呢我们通过这个角度，然后通过形状，其实我们也可以做出千奇百怪的这样的形状的东西出来，也是可以的， 对吧？你可以看一下这个是不是可以改动，对吧？但是呢还有一些什么呢？像有一些 l 型的操控， l 型的操控怎么做呢？其实 l 型的操控呢，我们可以通过呢多个操控可以去做叠叠加，大家看注意看一下啊，你看一下我们 l 型的，我们可以通过他呢去做这样的一个叠加，就是我们的这个焊盘呢，其实是可以直接叠 叠加的啊，可以重合叠加，不仅仅只是说我一次就放到位了，我可以通过多个也是可以的。那么多个的时候大家注意，主要的注意点呢，就是说你这个位置要放，要对齐啊，就是要对齐啊，这样的话呢，他就变成了一个 l 型的操控 也是可以的，如果说你要做一个什么十字型的操控，十字型的操控可不可以做十字型操控，我就是这么干也可以啊，你看看那十字型的操控，我就这样子叠加就行了，然后呢这个序号的话呢，我也保证他都是一样的，也可以 啊，就说我们这种草孔，我们可以通过通过第一个通过它的这个本身的这个形状去进行变更，第二个呢我们可以去进行多元素的叠加啊，这个是我们这种长条形的这种草孔这个创建啊， 当然呢我们有时候呢还会涉及到这一边这一种形式，那么这种形式该怎么做呢啊？这种形式该怎么做呢？这种圆弧形的我又怎么做呢？这种焊盘，那么我们知道呢，我们这个是表贴焊盘，对吧？我们把它改到表贴， 先把他改到表贴，然后这个表贴的形状啊，我们可以看到，在这里呢，我们注意看啊，那这时候呢我们可以看看到啊，在这一边的话呢，我们可以改他的这个形状啊，这边呢是矩形，这边是多边形，对吧？这边呢是我们的这个长条形的椭圆形啊，那么对于他 去改能改成这样子吗？改不了吧，对吧？改不了，那么如果说按照刚才说的，哎，我们能不能通过这样的叠加呀？哎，这样子去叠加这样的叠加，是是是可以 啊，凑成一个这样的一个圆弧出来，可不可以？可以，但是呢这样子非常难处理，对吧？是不是非常的难处理？因为你在这里面一个个去叠加，一个叠加，然后呢这个尺寸的形状，我们还要保证它是一个规整的这个圆弧，那是不是非常难搞？那么这种我们又该怎么去做呢？那么其实呢对于我们这样的一个封装啊，我们可以呢干什么？ 我们可以呢再找到 pcb 啊，找到 pcb 我们要利用 pcb 来去进行一个辅助啊，我们做什么呢？首先呢我们可以在这个里面呢放置一个 我们的线条啊，注意啊，是我们这一种线条放置线条，那么线条我们来画一个这样的一个圆弧形式， 怎么画呢？首先呢我们可以去绘啊，或者说我们可以通过他的圆圆啊，我们先去画这个绘这个这个圆啊，举个例子，这个尺寸我当时就不去啊，不是关注啊，我现在的话呢，主要是关注的是他的这个形状，好吧，我在这里呢绘制一个这样的圆弧出来，对吧？大概的 他差不多，好吧，大概和差不多会这个这个圆鼓啊，会这个圆鼓，哎，我在这里放置这个圆啊，放置于这个这个圆，然后呢我对他的这个边缘选中之后呢，我可以去对他这个进行调整啊，画一个这样的圆出来之后啊， 再怎么做呢？然后呢我们在这里面呢绘制力通过这个什么通过圆弧啊？通过圆弧，或者说这个这个命令啊，圆弧边缘，哎，我去进行绘制，那么这个绘制呢，我们可以去进行更改啊，啊，可能说我这里的话呢稍微改一下啊，或者说我们干什么呢？我们可以通过任意角度的圆弧，好吧，任意角度的圆弧 可能会稍微好一些啊任意角度圆弧哎，我把它画一下哎这个角度的圆弧我把它进向一下，好吧选中它，然后 ms 移动啊移动然后按 x 这样子去搞，好吧， 哎这个不太好去改啊。呃那么怎么办呢？我们就画线条吧，好吧， pl 画线条，然后呢再把这个线条的这个尺寸啊这里呢它的宽度是十秒。那我就画十个面的啊十个面的这个走线，然后呢是一个加空格切换到圆弧的状态，任意圆弧角度，看到没？任意圆弧角度啊去绘制一个这样的一个啊东西出来，好吧。 啊可能画的不太不太像啊，但是呢基本上呢是这样的一个形状好吧。啊因为像这种的话一般有些时候呢是 cad 去画的啊，我就这样吧。好吧我就这样，反正呢意思就是说我能够画出一个这样的圆弧出来啊，第一次是画这个圆弧，然后呢再干什么呢？我们可以把这个圆弧的这个线条啊 在属性里面呢他的这个宽度，我们改的直接改到一个面啊，可以把它改到一个面。好吧那改完之后怎么办呢？我们可以通过框选这个部分的这个 啊线条啊一定是封闭的，我们画一个这个封闭的这个线条，然后呢通过工具里面有一个转换，大家看一下啊转换转换的时候呢我们选择这里这个里面的这个叫做什么？选从选择的元素创建区域。那么这个时候大家看一下他这个时候呢就快速的生成的一个什么快速的生成了我们这样的一个 铜皮，那么这个铜皮我们可以称作是焊盘啊，大家注意啊，称作是焊盘啊，那么这个焊盘出来了之后， 我们可以通过元素组成，那么还按盘，对吧？然后干什么？然后他有一个管角序号，管角序号怎么加呢？我们可以在这里面呢，干什么叠加一个小焊盘啊？大家注意一下叠加一个小焊盘，我们知道刚才说过元素他可以叠加， 接着你只要在这个里面就可以了，你看只要在这个里面啊，这是第二个哎，我们的这个管角号已经有了啊，然后呢我们的这个主焊，大家看一下啊，主焊的话呢，他只有我们这个标准焊板的这个区域，那么其他的这个主焊怎么办呢？ 那么其他的地方呢，我们可以呢通过啊，刚才这个部分啊，刚才这个部分呢，我们可以选中啊，选中他一条走线，按胎宝线，他这里面呢又会被选中，选中了之后我们干什么呢？我们可以呢找到啊，找到我们的这个啊规则啊，找到我们的规则，那么这个规则啊，大家注意啊，规则， 在设计规则里面找到我们的间距啊，找到我们第一个间距的这边啊，间距规则呢，我们的后面会详细的给大家讲啊，那么这里的话呢，先大家来熟悉一下啊，先先按照我的来就好了，然后呢我们在这里呢设置到二点五啊，大家注意一下，设置到二点五，设置到二点五之后呢，我们干什么呢？我们可以选中这个问题走线，然后呢在这个里面我们可以看一下啊，在 在这个里面呢会有一个叫做描绘选择对象的外形，我们执行这个命令，大家注意看啊，选中了这个命令之后呢，我们啊我我为大家演示，大家看一下啊，他就会出现一个什么内缩或者外扩的这个线条，大家看见没有 啊？内缩或者外扩，那么这个距离呢，其实是多少？在这里测一下啊，那么这里呢它的这个距离是二点五啊，二点五，大家注意一下，这个距离呢是二点五，然后呢我们找找到里面的这个部分呢，给它删掉啊，我当然我们这里呢先把它撤回来啊，然后我们找到里面的这个线条，把它删掉，然后呢把外面这个线条呢选中之后呢把它的这个部分呢，我们把它改小， 也把它改到多少，也把它改到一个面啊，也把它改到一个面，大家注意一下啊，那么这个时候呢，我们再选中他啊，再选中他，然后呢再次执行什么我们的这个啊，这个转换， tv 一啊，快捷键啊， tv 一啊点击一下。那么这个时候呢，在外围他是不是也创建了 这个铜皮，当然我们可以把这个铜皮呢选中之后呢，我们会把它切换到 topsyno 的层，切换到我们的主焊层，然后这个时候我们再次选用这个线条把它删掉，那么这个时候大家看一下，我们切换到 topsyno 层，那么他这边呢是不是就有了，对吧？他的这个组焊书就有了， 对不对？那么这个组焊呢，一般会比我们的焊盘会稍微大一点，对吧？然后这样子在我们 pcb 里面创建好之后，那我们是不是就可以直接干什么康选中他之后呢？康臭加 s 剪切回到我们哪里呢？回到我们的这个我们的 pcb 库，大家注意看一下，那么这样的话呢，这个异形的焊盘是不是就是创建出来了，然后我们可以进行复制啊？当然我们这里的话呢，还可以，哎，这里没做好啊，我就就把它当成一个整体就好了，好吧，那么这里处理完之后呢，我们接下来 祖汉是不是有了，那么接下来是不是我们的撕印呢？那么撕印啊，对于他来讲呢，我们是不是要画个圆圈，找到 topolo 啊？ topolo 一定在我们淘宝里画个圆圈啊，画个圆圈 包裹进来啊，当然我这里呢画的不是那么准确啊，因为我没有去考虑他的这个尺寸，对吧？那么这个时候呢，我们的丝印画好了，那么这个异形焊盘是不是基本上就画好了啊？是不是就画好了？所以大家可以看到这个异形焊盘的这个创建过程 啊，他是怎么样去做的？我们利用了我们的 pcb 的转换的功能啊，利用了我们的这个边框，对吧？利用了我们这个边框可以内缩和外扩的这个处理方式啊，我们可以看到哎，我们找到他之后呢，我们选中这个边框之后呢，我们可以通过内缩和外扩的这个功能，可以去对他的这个圆弧快速的去创建一个什么组焊， 这样快速的创建祖汉，那这样的话呢，还是比较方便的啊，还是比较方便的，当然呢，如果啊，你不愿意去创建这个祖汉，那你不愿意去内诉和外国还有一种方式，还有一种方式是什么？我们可以看一下啊，我们来快速的演示一下，好吧，我们可以呢选中这个部分的这个 啊处理，对吧？选中这个边缘，然后呢先通过他去创建一个什么呢？创建一个我们的这个这个这个啊祖汉啊，创建我们的这样的一个祖汉。那么我们可以把先把它切换到什么？先把这个线条啊，线条呢？把它切换到哪里？切换到我们 tops 啊？先问到 topsy， 对吧？然后呢基于这个 topsy 的这个外框，我们去 tv 一啊放进一个区域，那么这个时候呢，我们的这个主焊和焊盘是等大的，对不对？焊盘和主焊是等大的，那么我们知道主焊呢一般会要比我们焊盘稍微大，那么这个时候怎么办呢？我们可以再次找到这个走线啊，再次找到这个走线啊，选用它，然后呢把这个走线的线宽，我们是不是可以把它改， 比如说改到八十秒是不是可以？那么这个时候呢，我们的这个外面啊，这个线条是不是沿着这个边缘，是不是也把它变大了啊？那么这样子也是可以的，我们重新去创建一个区域，把它叠加，可以我们把这个线条改粗，哎，在这里面呢把它包裹住也可以啊，所以大家要注意这里呢又有 多种的方式啊，那么这种呢是我们异形汉版的这个创建，对吧？异形汉版的这个创建，那么做这种呢啊，这种呢是由于我们的举行框叠加的，那么这种异形呢？那么这种异形呢怎么办呢？那这种异形其实你主要是什么呢？先把这个框呢给他画好，大家注意看一下啊，把这个框给他画好，你看 我教大家怎么画，哎，这个地方呢？好，再看一下啊，然后在这里，哎，对吧？然后在这个地方，哎，在这个地方画一个框框啊，来这个框框，哎，这个框框画好一点啊，切换啊，是不是空格切换，哎，这个位置，对吧？然后呢这里呢？回来，当然这里对称啊，可以做做一下对称，好不好？ 对称的话，那我们就可以在这里了，或者说在这个位置里面做对称， ok， 可以吧？大家往这里呢？稍微再过来一点啊，稍微再过来点来，这样子对称， ok 啊，可以吧？好，然后呢再画下面的这个部分，下面的部分怎么画那一样的吗？ 转一下啊，就是这样的，哎，然后在这里呢画一个这个框框啊，好，然后呢这里呢？去做对称，好吧？ 来做对称啊，复制啊，复制之后呢？基于某个顶点啊，去做这样的一个什么呢？来基于某个顶点啊，我们去做这个镜像啊，镜像对齐这个处理方式，对吧？类似啊，类似，可能说这种是画的不是那么 ok 啊，但是呢类似啊，大家就知道啊，类似。我们去创建他们怎么办呢？那么我们是不是可以通过他啊，去创建我们的这个？ 创建我们这边的一个区域，对吧？ tv 啊，创建一个这个东西，然后呢？我们在干什么？我们找到什么？找到这根线，对吧？找到这根线，然后把它切换到哪里？切换到我们的 stop， 对吧？千万的我们的 snow 啊，然后基于这个 snow 的层呢？我们又去 tv 啊一啊 tv 一快速的创建一个这样的一个区域，对吧？那么这个时候呢，我们的这个土焊和焊盘是等待的，然后这个时候呢，我们再把我们的这个线条 再次选中一次啊？啊，是按住这个键取消一下中间的这个部分，然后呢对他的线条让我们改大，比如说改到十二，对吧？可以吧？可以的，是吧？那么这个时候，哎，大家看一下他是不是比我们这边大一点，但是十二如果说你觉得小了，对吧？觉得小，那么我们又可以把它改改大一点吗？改大一点你就把它改到二十，对吧？改到二十啊 啊？把它改到二十，来这里二十啊，外扩一下就可以了，对吧？那这样的话呢，我们这个是不是也做好，但是呢这里面有一个管理号，对吧？管理号我们是不是又可以放一个什么？我们可以复制一个焊盘过来，对吧？他这里是一啊放中间放其他地方都无所谓，对吧？那这样的情况下呢，我们这一个部分，那这个封装是不是也可以把它做好， 把它给它，把它干掉啊？然后呢我们复制过来，你看，然后呢在外面你再要要加一个这个，这个试用框也可以，对吧？那我们这这样的一个封窗行不行？也可以啊，对吧？是不是也可以啊？那么这个的话呢，其实就是我们异形焊盘的这个创建方式啊，可能说真的是讲的呢稍微久了一点，但是实际上呢，你 去做的时候，你如果说比较熟练的情况下，我们做起来还是比较快的啊，做起来还是比较快的，那么这一个呢，我们就是这一节课内容啊，主要是讲解到我们的这个异形汗盘的这个创建，那么我们可以通过多个元素去进行叠加来，然后利用我们的这个 pcb 的转换的功能去做一些辅助，好吧？谢谢大家。

大家好，今天介绍在奥特曼 isi 那中如何设置扑通与不同类型汉盘的连接方式，在菜单栏设计规则中找到不同的连接， 这里可以看到扑铜与通孔焊盘的连接方式，点击高级，这样就可以把贴片焊盘与扑铜的连接给打开， 可以选择与贴片焊盘的连接方式，选择全连接，然后看一下效果。我们可以看到这个焊盘和扑通就变成了全连接的连接方式， 再改成十四型连接，把通孔汉盘改成全连接，这样贴片汉盘就变成了十四型的连接，通孔汉盘变成了全连接， 这就是奥特曼中不同与通孔汉盘以及贴片汉盘连接方式的设置。好了，本次分享到此结束，感谢观看。

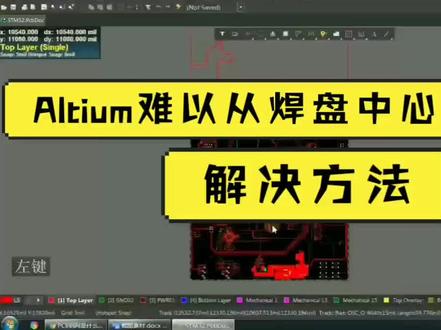

打开一个 pcp， 然后我们再进入到我们的系统参数里面，快捷键 tp 或者快捷键 op 右上角这一个设置，系统参数或者是快捷键 tp 都是可以的。然后在我们的 system 里面看一下，在我们的 system 里面的 general， 在我们的 system 里面的 general 里面的，这里面有，你看这一部分大家注意的是 system 里面的 general， 然后看一下右边，右边右下角这里有一个高级，一个高级，我们点击高级， 然后可以看到这里面有很多的设置，这都是默认啊什么的，这里面有很多的设置，关于我们抓取案盘中心的设置是哪一项呢？就是我们的 就是我们的这一项， largest and pcb internator gross 就是这一项，然后我们把把这个勾给勾选上，大家注意是这一项，因为 一般大家对于嗯系统参数的其他界面比较比较清楚，比较了解，但对于像这种高级设置，就是有很多同学他就不知道里面这些是什么意思，然后也没有去看过，所以大家一定要记住这一项选项，就是我们的抓取焊盘中心的那一项，把它勾选就可。

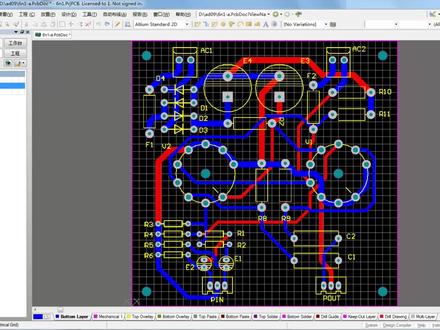

大家好，欢迎收看英文 p c b 电路板设计第十七集，今天给大家讲一下如何的给焊盘补内低。为什么要补内低呢？因为我们在画完电路板的时候，我们会发现很多线路直接跟焊盘在接触的地方，它的接触是非常小的， 以后这些焊盘如果我们如果每个每个的去补，当你的电路板非常复杂的情况下，我们这个工作量是非常大的， 这里我们软件就有一个非常好的地方，可以直接一键给焊盘补内地，补完内地之后，我们这些铜线，每根铜线跟焊盘接触的地方就会像长得像内地一样， 非常的漂亮，以后就在生产的过程中就不容易断了，我们放大一下给大家看一下，你看现在每个焊盘啊都是直角接触，如果有 有些在返修的过程中会经常的容易扯断，所以我们这个时候是不能直接复童，我们要补完泪滴之后再复童，我们给大家看一下如何的补泪滴，补泪滴的方法非常简单，我们把鼠标挪到工具篮子里下拉到泪滴， 大家看到没有？泪滴，我们点开他，这里默认有四个打勾的，我们不用管他，我们直接点确定就行了。好，确定之后我们一键生产，看到没有，这些线都不像像长得像泪滴一样的东西，每根线跟焊盘接触都有一个弧形的放大， 非常的漂亮啊，这样上传怎么扯都不会断，这个时候我们再进行我们适合的文件，再进行给他敷铜，就非常的漂亮啊，这这个时候我们可以进行多变成不同，我们给敷一下，比如说接地 再进行复统，点下确定我们把这个拿到，在复统的时候我们只要点一下就可以了，这个时候我们再进行复统，播完泪滴之后再复统，就 这样一刻板就非常的漂亮了，同学们学会了吗？如果还有什么不明白的地方，欢迎在评论区发表，谢谢收看！

让我们看看将钻孔远离过孔中心会对导体连接区域造成怎样的影响。将钻孔移向连接点会导致连接导线的宽度变窄。 标准描述了导线最大能允许的变窄程度，在合理范围内，则 p c b 将被视为有效。在此类情况下，我们可以通过一个简单的解决方案来提高 p c b 的可制造性，即使用内地焊盘来强化连接点。 内地焊盘是额外辐射的一块铜皮，以其独特的形状而得名。我们使用 ad 工具菜单中的 tear drops 命令添加内地焊盘。 在工具菜单中，我们可以指定需要添加泪滴焊盘的目标对象、类型，以及泪滴焊盘区域的形状和大小，单击两次即可获得结果。在这个例子 中，整个偏移使连接导体的宽度从一百五十微米缩小到一百微米以下，超出了可接受公差的范围。 而添加泪滴焊盘将维持钻孔位置不变，同时产生一个一百二十微米的连接宽度区域，该连接宽度相当于导体宽度的百分之八十， 并且在可接受范围内。如果您需要增加任何机缘的宽度，那不妨考虑使用泪滴焊盘。

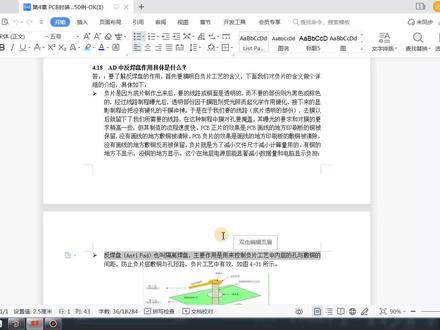

大家好，这里是反应教育，我是反应程老师。本节课我们来讲一下 ad 中反焊盘具体作用是什么，我们要了，首先我们要了解反焊盘是什么对不对？要了解反焊盘的作用，我们肯定就要首先搞明白负片工艺的含义 好，敷片是什么呢？大家来看一下这段话。敷片是因为底片制作出来后，药的线路或桶面是透明的，而不药的部分则为黑色和和棕色的， 经过线路制成曝光后，透明部分音干磨足迹受光照而起化学作用硬化， 接下来显影制成会把没有硬化的干膜冲掉。好，再接下看 看下来啊，于是在于我们要的线路对不对去磨以后留留下的我们需要的线路。在这种制成中，膜对孔要进行一个掩盖，其曝光要求和对膜的要求稍高一点，但因为这样，这样 制造的一个流程速度快对不对？然后 pcb 正面的效果就是 pcb 画哪一段画是重要的呢？就是这一段话。 这段话标记一下 pcb 正片的效果是， pcb 划线的地方印刷板的铜会被保留，没有划线的地方 铜会被清除，而负片刚好相反，花弦的地方副铜会被清除，没有花弦的副铜反而被保留，这个 就是正片跟负片的一个区别对不对？而在我们的 pcb 设计软件中呢，负片是为了减少一个文件尺寸减计算量用的，有同的时候不显示，没同的地方要显示， 这样可以减少我们电脑的一个数据量计算和一个电脑显示负担，对不对？好，再如此我们看一下返回到 ad 里面对不对？我们要有方案盘，那我们肯定就是要有负片，对不对？我们添加两个负片， 好，有负面层的一般都是四 什么？最多最少对不对？这个 plain 就是我们的敷片，看一下这个第二层和第三层是不是都是我们的 plain， 对不对？这个就是负片，新的呢？这就是我们的正片对不对？好，我们 ctrl 加 s 保存一下，然后退出来，然后大家看一下，我们就有了负片， 我们单层显示一下，这是我们的正片对不对？这是我们的顶层，我们的气垫都放在顶层，然后我们看一下负片是什么样子的，看没有这个就绿了，对不对？其实这负片这个地方就是一整块铜， 这些就是一整块铜对不对？正片就是没有铜，对不对？这就是正片跟负片的一个区别。好， 然后我们看一下什么是反焊盘呢？反焊盘也是隔离焊盘，他是用于负片工艺中的 对不对？内层孔和不同的一个间距，再看一下这个是负片对不对？这是一个孔，然后我们都知道不同网络之间的过孔跟铜币会进行一个避让，对不对？然后避让这里就是他们避让的一个间距，对不对？ 这是针对不同网络的不同网络的对不对？ 而相同网络的过孔跟敷片， 他中间是没有这个法，没有这个间距的，对不对？所以这个针对是我们不同网络的过孔 在复片的一个与不同的一个间距，对不对？好，那我们 比如我们来看一下，比如我们这里负片，我们没有网络，对不对？我们赋予一个尖低的网络，然后我们再放置。

大家好，欢迎大家来到反映课堂，我是郑老师，那么本节课呢，我们来讲解一下啊，关于我们的这个同皮的这个规则啊，同皮规则，那么我们首先呢先找到我们的这个部分啊，找到我们的这个什么呢？ 先去找到我们的这个铜皮啊，铜皮规则，那么铜皮规则里面呢，我们会有存在我们的啊，这个 plain 的规则啊，就说我们这里呢会有一个 plainconnect， 然后这里呢还有一个 polar polanco， 那么这两个呢，其实我们主要是一个负片的规则啊，就说我们如果说你这个板子呢存在负片，我们可能会用到这两个规则， 那那么这个规则呢？呃，是多层版里面会用到的啊，那么对于我们这个第三个呢，主要是是正片，那么正片呢，就是所有的板子都是需要用到我们这个不同的一个规则啊，这两个规则呢，如果是存在负面你可以用，如果不存在负面，你就用这一个就可以了，那么设置的方式呢，到时候呢和这个是一样的啊，到时候呢大家先听我们这几个的内容，等到负片，那我们到时候呢 针对他去设置一下就可以了。好吧，首先呢我们来看一下啊，呃，这里面的不同规则呢，我们呃一般来讲呢，这个地方啊，我们是可以直接采取木耳啊，因为它本身就是铜皮，那么铜皮是和所有之间的这样的一个啊距离的设置， 那么同比呢，我们这里呢会还有一个什么呢？还有一个高级，一个简单一个高级，那么这个高级，那么他会把我们的这个之前是整体的，对吧？整体的，然后呢他会把它分成通孔焊盘、表天焊盘，然后呢还有我们的过孔连接，这三个啊 啊，当然这里三个呢，这里面呢会又会有一个连接的方式，那么第一种呢我们称称做十字连接，第二种呢我们称作全连接。第三种呢我们称做不连接啊，当然呢我们一般是用这两种啊，用这两种啊，那么什么是十字连接，什么是我们的这个全连接呢？ 我们来看图啊，我们首先来看图，那么我们可以看右边这边的图，那这种呢？我们呃过这个铜皮呢，和我们的过孔呢，他连 接的时候呢？像他像一个十字架的这种我们称作花满连接，或者叫做十字连接。那么如果说过孔和铜完完全全连接在一起，我们称作全连接啊，然后过孔和铜皮他没有连在一起，我们就叫做不连接，所以对应呢就解释了这三种啊，这三种连接方式 好，那么他们有什么作用呢？那我们什么时候用十字连接，什么时候用这个这个全连接呢？首先呢我们来看一下啊，就说十字连接和通啊，这个全连接，他他们之间有什么啊？这个这个，呃好处和坏处呢？首先呢我们来看看十字连接啊，啊，看看十字连接，或者或者看全连接，好吧啊，我们在这里呢举个例子啊，我们把这个器件挪过来，好吧， 或者说我们把这里呢拖一个，哎，快捷键啊，快捷键 vf， 快速的啊，快速的回到我们的这个 cctvsa 取消高亮，然后呢 tm 去除我们的绿色包，错，我们在这里呢先拿 一个这样的一个气垫，好吧？拿一个这个气垫，随便拿一个啊，拿一个，来个这种电容的啊，带地的，好吧？哎，来个电容啊，来个这个， ok， 把它挪过来啊，把它挪过来。那么对于这样的一个电阻啊，假如说啊，假如说我们去焊接，然后呢我们在这个地方呢，又出来一个同皮的情况下 啊，做出来的同比的情况下我们去进行这个呃，焊接，假如说他是一个十字连接啊，十字连接啊，或者说我们这里再复制一个线啊， 带网络复制，好吧，好，假如说这里呢是一个我们的这个全连接啊，全连接怎么做呢？呃，全连接，我这里就放置一个填充吧，好吧，就当它是同皮，好吧，好，这样的话呢是全连接，对吧？假如说它是一个全连接，那么我们知道全连接的话呢，它的一个散热是不是非常快啊？因为它和大面积的同皮是连在一起的，对不对？那么如果我们看 这个气垫，我们是不是先把这个吸膏融化在我们这个看盘上，然后呢再用镊子去把这个气垫去夹过来，放在这上面，然后再用烙铁啊动一下，对吧？是这样的一个一个操作对不对？那么如果说你散热比较快，那么你的吸膏在融化的时候，你去夹这个气垫的过程当中，你的吸膏是不是就凝固了 三个月快，膝高就很容易凝固，对吧？然后你把气垫放过来，那么这个时候是不是这个啊？膝高凝固了之后呢，他可能会和我们的这个气垫的汗盘他们之间是不是有这个缝隙，那么这个缝隙是不是就就就什么提高了我们虚汗的这样的一个风险，对吧？到时候开路了怎么办呢？ 好，那这样的话呢，就是说我们的这个散热太快而容易导致虚汗，对不对？那么如果说是十字连接，那么十字连接，那又会出现什么情况呢？十字连接它由于它这个连接的头呢？它是啊有限的，它是散热的话呢，它是比较均匀的，它要有一定的时间它才能够把这个热呢全部散完，对吧？那么这个时候呢膝高在这个内容化，你去拿这个气垫的时候，这个膝高其实 还是液体的状态，我把这个计件放在这上面，由于这个液体的这个这个这个性质，那么他们之间的这个这个缝隙是不是就没有了？那么这个 虚汗的这个风险是不是降低了？所以呢，我们如果说用手工去焊接的情况下，我们是不是推荐十字连接，对不对？但是呢十字连接又有什么坏处呢？十字连接就是我们的在做一些电源版的时候啊，我们知道这个十字连接呢，由于他的连接的强度不是很够，那么他的宰流是不是有限的？ 对，宰流是不是有限呢？那么这种全连接的话呢？他的宰流是不是就就非常 ok 啊？对，因为他大面积的同皮都是连上的，他的宰流的能力会比我们十字连接的能力会强一些。所以说你什么时候用这个十字连接，什么时候呢用我们的全连接，那么这个时候大家就要注意了， 对吧？如果说你是电源板啊，然后呢你又不需要手动焊，你全部都是我们的这个，这个什么我们的这个回流焊，那么我们知道回流焊，我们知道他在这个嗯 炉里面呢，它温度是保持一定的曲线的，那么你吸膏，先刷吸膏，然后融化，然后再呃，先刷吸膏，然后再干什么？然后再把气垫放上去，然后呢再去融化去焊接，对吧？那么在这个过程当中，他的温度意识是保持很高温度的，他就不会出现什么把吸膏又赢不了的这种情况，对吧？只会出出现在手工汗。所以如果说你又是电源板 又是机器贴，那么这个时候呢，我们可能推荐大家直接用全链接的形式就行了，对吧？如果说你的板子啊，用的是手工焊接，那么我们可能说推荐大家呢就用我们的十字连接，但是呢如果说又考虑到他的载流，那么我们在这样的一个前提下，有时候呢我们去放置一些这个填充，哎，我把这个地方呢稍微给他加大一点啊，去满足我们的载流，这也是可以的 啊，我们有时候也会这样子去操作啊，所以呢，什么时候用裁定间，什么时候用时间，大家一定要注意啊，这里的话呢，推荐大家就是说我们的表贴焊盘和我们通用焊盘呢，基于刚才说的去考虑，但是呢对于我们的过孔， 我们直接默认为全连接啊，就是说你在这个地方铺一个桶，对吧？你在这个地方铺一个桶，如果说你要在这里打孔，哎，你可以打孔，对吧？过孔呢，采用我们的全连接的形式，你打孔换成如果说你采取全苗这个十字连接的情况下，我如重新灌筒，大家看一下它是这样的一个状态，那么过孔和铜皮有时候呢基本上就连不上了 呀，所以这种就会存在很大的一个风险，它存在很大一个风险，所以我们在设置规则的时候，怎么说是我们可以在这里面呢？选择高级，对吧？选择高级，然后这里面呢针对过孔，我们采用全链接点击确定就可以了 啊，这样设置一下就可以了，然后呢再重新贯通，大家看一下这样现在的这样的一个问题啊，当然往这里的话呢，呃，我们要把这个网络啊和我们的属性要去做一下设置，然后我们可以再重新贯通一下啊， 好，那是这样的一个状态，那这样的一个状态，那这样的话呢，就不存在我们刚说的那种风险。好，那么这个呢是关于我们同皮的这个规则的设置啊，主要是针对全链接和十字花样板的这样一个处理。好吧，那么本节课呢，我们就到这里啊，谢谢大家。

大家好，这里是凡音教育，如何利用图片生成异形开窗或者转换成焊盘呢？我们想制作一些非常规的焊盘或者开窗的情况下，如果有图片的话，那么我们可以利用 a d 强大的功能来实现这个操作，我们一起往下学习吧。 大家好，这里是反应教育，今天我们要教大家的是如何利用一张图片生成我们一个焊盘，或者说生成开窗呢？我们一起来看一下。呃，我们这边准备了一张图片，大家可以看一下。 ok， 那么我们需要怎么操作呢？我们首先打开 a d 软件，找到放置这边呢，有一个放置 logo 的一个图标，这个功能我们点击一下，点击一下之后呢，它会激回一个命令，然后你需要 放置多大，你就画多大就可以了。放置好之后呢，我们找到桌面这个图片，点击打开，点击打开，呃，然后这个质量通常我们选最低就好了，因为选高的话他可能有一部分会丢失，我们点击， ok， 那可以看到我们现在就是生成了一个， 呃，一个铜皮。那假设说你需要设置开窗的一个情况下，你可以先把它放到我们一个板子里面，放到板子里面呢，然后你可以把它放到我们一个主焊层，比如说我需要放到 顶层一个主焊，我们看一下这个显示效果，点击视图，点击三维模式，这个时候就实现一个开窗的一个效果，实现开窗一个效果。那如果大家想把这个图形呢设置成一个焊盘，需要 怎么操作呢？那也是一样的，你点击我们的一个焊盘之后，把它拷过去就可以了，这个还是特别简单的。呃，这个就是我们要教大家一个方法，谢谢大家。

大家好，这里是洗衣店子工作室，欢迎大家观看我们的视频，今天我们来一起学习一下奥特曼咱的二十 psb 常用快捷键，以及如何自定义快捷键。 这里呢我列出了一些我们在 psb 设计当中常用的快捷键，下面呢我们来逐个子来看一下。 首先呢是这个 q， 这个大写的 q 呢，或者是小写的 q， 他一定是在要我们是在这个英文状态下他才有效。当我们去按住我们键盘上的 q 键的时候，我们是可以来切换我们 psp 的实际单位的，他是一个毫米和 miu 的一个单位的切换。 然后呢这个机呢是一个设置格点，当我们需要改变我们设计的三个点的时候，我们按一下键盘上的 机键，就可以弹出我们设置隔点的对话框。然后是这个空格键， space 空格键， spa 的空格键呢，它有两种作用，一种呢是在我们去原先布局的时候，我们可以用空格键进行旋转，我们的原机键 来进行先人的布局。另外一种呢就是在我们布线的时候，我们可以用 space 这样一个空格键来切换部件的角度。好，下面呢我们先看一下这个 space 如何来进行切换部件角度，因为旋转对象这个就相对比较简单了。 好，这是我们之前呃做好的 mpl 四七零 d cd 电源模块的一个布局图。好，下面呢我们先选择随便布一个线，那么现在呢，我已经拉出了 一条不信，那这个时候呢，如果说我们按下键盘上的空格键的话，我们可以看到在这个地方他是有一个角度的一个切换的， 他是一个角度切换的，那么他一般呢是默认他是一是这个角度，那如果说我们按下空格键之后，他会跑到这个角度，那么这个时候呢，我们就可以根据自己的需要，然后来选择不同的步线角度。当然了，我这只是一个简单的展示， 有一些更加好用的一些操作呢，大家可以在呃料的过程中自行体会。 好，我们再回到快捷键这个页面， 然后是 shift 加 f， shift 加 f 呢，它是 用来查找一些相似对象的，这个相似对象呢，他包括我们的相同的原气垫，然后呢适应，然后包括我们的一些添加的完美信息等等。那么这个 这个呢快捷键呢，他是用来常用来我们对我们的原基线进行一些呃修改，你比如说对我们某某几个原基线，他的一个封装错误啦，那或者是他的一个呃在原理所当中，或者是原理所当中，或者是皮比当中， 他的一些呃原期性的属性有问题了，我们想修改的话，那这个时候呢，我们就可以用这样一个设置加 f 一个选项，然后来进行查找我们相相同的这一个选择， 那么他这个选择呢，他是比较多的，他可以根据我们封装的选择，他也可以根据我们的一个属性选择等等。这个呢 呃，大家自己去用一下吧，在这里呢就不为大家展示了，因为这个他一般是在原料图当中用的比较多一点。好，我们继续往下看，下面呢是 ctrl 减 w， 这个呢是我们常用的快捷键，那有时候用来布线的，这个就不再多的说和展示了，因为这个在其他之前的课程当中我们也有所介绍。 然后是 shift 加左键，那么这个呢？这个呢它是用来选择连续选择相同的对象的， 因为我们在实际霹雳料当中当中呢，我们可能需要对多个相同的目标进行选择，他除了我们进行 我们的常用的这种框选之外呢，他我们也可以用射手加左键的这种方式来选择，当然了这个用的过程中他需要我们的一页摄像的设置的，比如说我们只选择焊盘，那么呢我们就可以用射手加左键来选择， 这个快捷呢我们为大家展示一下。好在这里呢我们在如果说，比如说在这个地方我要选择这三这个圆线的上面的三个汉盘，这个时候怎么办呢？我们首先呢要把这个筛选地方，我们把这个只选择我们的汉盘， 把其他的选用全部去掉，然后这个时候呢我们就可以鼠标左键点第一个，然后呢按住我们键盘上的是不是键，然后点击第二个，点击三个。好，这个时候呢我们就能够快速的能够选中我们的这个焊盘了。 好，我们继续往下看， 然后是 ctrl 加左键，这个是用来高亮点击的网络。呃，这个呢在之前的个人 当中也有其他，呃，这个他主要是用了我们一些 pcb 料的，完成之后我们可以查一下，查看一些网络，他的一个走向什么的，观察我们的布线是否合理等等。 然后呢这个键呢快捷键呢？他和长河下面的射手加 c 用来配合，因为你高亮，高亮网络之后呢，我们需要把这个网络给清除，这个时候就可以用到这个射手加 c。 好，这个也给大家做一个展示吧， 好比如说我们这个三十三电源。好，我们再来按一下键盘的是否加 c， 把网络清除掉。好，我们继续玩看。 然后是是否加 s， 是否加 s 呢？这个呢它是用来循环当中显示，所谓循环当中显示呢，这个它是也是用来我们在 psb 料的完成之后进行查看层啊， 或者是在我们皮皮料当中，方便我们的布局布线的，特别是对一些多层板的时候，我们经常用到这样一个选项，因为多层板你把所有的元素都显出来的时候呢，会显得比较杂乱无章， 我们只显示单层甚至某几层的话，这个时候呢我们就可以更清晰的来布局，来进行对我们的走线进行连接，这个可以给大家看效果。 好，现在他是这个板子，他是完全显示出来的。好，我们按住键盘上的设备加 s。 好，这个时候呢，我们也可以看到，除了我们汉盘是显示出来之外，其他所有的网络呢， 撕下所有的元素，他都是一个变灰了。那么这个时候呢，我们这个层他是在套布层，让我们也可以把它切到包层层，我们可以看到这个包层层他现在反而 仍然是灰色的，他并没显示出来。为什么？因为我们这个原线没有没有保存层，保存层是没有原件的，所以这个焊盘是没有显出来的。好，这个时候呢，我们再按一下射手加 s 啊，我们可以看到现在这个时候他只有焊盘了，他把所有的我们的板框，包括我们的原线的丝印全部给隐藏掉了， 我们再按一下设备加 s， 好，他又恢复到我们全部选显示的这个状态了，这有一个设备加 s 的一个作用，好，我们继续往下看， 然后这个下一个是师傅加微，师傅加微他是用来选择我们常用的过孔大小的，嗯，这个也给大家看一下吧，因为这个这个过程当中我并没有去设置这个过孔，包括过孔的一些我我们自己 需要的一个常用功能大小，我们都没有设置这个呢，到下一个我们再具体讲解设置加 v 这个快进呢，它常用在我们在不限当中来进行使用。现在呢我们来随便画一条线，我们选中快进 carv w， 好，这个时候呢，我们先随便拉一条线，好，拉出来之后，然后这是我们布的一个线，这个时候呢，在步行过程中，如果说我们想要选择这种放置过孔大小的话，这个时候呢我们就可以来按住键盘上的射手加微，这个时候呢他就会弹出我们的处子 vice 四的对话框， 因为这个里面他只有一个，如果说后面我们自定义了几个不同的过孔之后，那么他就会显示出来。呃，我们我们自己定义的这样一个不同的过孔尺寸，你想现在让他选择哪个每一个尺寸过孔呢？我们就可以在里面进行切换。 一个 shift 加微，我们继续往下看， 下面一个呢是 ctrl 加 m， 那么这个是测量距离，这个测量距离呢， 这个是我们的一个，呃，也也算是一个经常使用的一个功能吧，因为我们在特别是在和 一些结构比较复杂的时候呢，我们需要去测量某个原机件到我们的板框甚至我们的进步区，他这个距离的时候呢，我们可以用这个距离，用这个康荣佳 m 快捷键来进行测量我们的一个尺寸。 好，我们按一下键盘上的 ctrl 加 m 啊，这个时候呢他就会进入到我们测量界面，我们先找到我们测量的第一个点，然后呢我们就可以来任意的，然后去去移动我们的鼠标来找到一个 测量距离，比如说我要测量这三个，这三个原基件他的一个距离的话，那么这个时候呢，因为现在这个测量他是捕捉三个点的，那如果说我们不捕捉三个点呢，那么他他就是遵循的是按照我们的鼠标移动点来进行测量。 好，这个时候他我们他就为我们显示出来这个距离呢是六个毫米，是二百三十六点二米哦， 这个看不出来，大家知道怎么用就可以了，他这个测量起来还是比较还是比较方便的， 我们显示这个测量距离啊，他仍然可以用我们的 shift 加 c 这些快捷键来先把它清除掉。好，我们再来试一下啊， 好，这是看着 gm， 然后， ok， 好，测量完成。然后呢我们按住快捷键 不加水，好，把清除掉。 好，这是 ctrl m， 我们来继续往下看。 好，下面呢是这个开机键 l l 呢，它有两个作用，一个是它用来静向我们在移动过程中的原漆呢，从顶层进行到底层，或者说底层进行到顶层， 他的另外一个作用呢就是在我们布线过程中，我们我们可以用它来切换我们布线的层，那么有我们的顶层布线，然后可以切换到底层布线。 好，这个我们来看一下如何使用， 那我们先来 来看一下如何用 l 键来进行来镜像。原线，好，这是我们的一个原线，现在是顶层，那么我们在移动状态下，我们按一下我们鼠标上的左键 l 键。好，这个时候呢，我们可以看到他已经切换上的底层了， 同样在移动状态下，我们在键盘上的 l 键，这个时候呢，他又切换回了我们的 l， 切换回了我们的顶层。好，这就是我们来如何去敬向我们的元气键。 那么另外呢，我们可以看到这个 l 键呢，他还有一个用来切换我们的布线的层的一个作用。 好，同样呢那么这个快捷呢，他肯定是在我们的不幸的状态下来实现的。好，我们按一下键盘上的 ctrl 加 w 进行步行操作。好，这个时候那我们先来放置一个给他放这个过孔， 好，放点过孔啊，这个时候呢，我们再来一个片条加 w， 好，我们再按一下键盘的 l 键。啊，这个时候呢，他又切换到了底层，那又说这个 l 来切换这个布线层，他是有条件的，那么他一定是在我们的先放出过孔，放入过孔之后，然后我们再来进行切换我们的布线层， 这个相当于是两步操作了，比如说第一步，首先呢我们要要来先放一个过孔，放进过孔灯之后，然后我们再通过 l 键来进行切换我们的备线层， 嗯，这个呢他并不是特别的友好，因为我们在呃实际的部件当中这种操作呢效率比较低的，那么可能也可以看到下面呢他就有一个快捷键，是一个新号键，他既可以用来放周勾孔，并且呢能够切换层。好，我们就直接来对比着，然后看一下这两种方式。 好，我们 ctrl 加 w 进行我们的不想操作。然后呢这个时候我们按一下键盘上的 信号。好，我们可以看到这个时候呢他就出现了我们的一个过孔，好，点击确定，然后再拉的时候，这个时候呢他就自动帮我们切换到了底层，所以说这个星号键来将切换切换成，并且放自动放入过孔，这种方式呢还是比较灵活并且能快捷的， 所以这是 l 和这个星号来切换成的一个区别，建议大家在不限当中还是尽可能的用我们的新号这个快捷键来进行操作。 好，我们继续往下看，那下面的两项就是就是这个两 d p c 料的模式和三 d p c 料的模式呢？两 d 呢一般就指的我们的现在的这种模式，它成为两 d 的 p c 料的模式，而三 d p c 料的模式 他指的是我们的在三 d 模型显示的一个一个形式。好，我们也可以看一下，我们按住键盘上的三数字间数字键。三，好，我们看到这个时候他就切换到了我们的一个三 d p p 料的模式， 因为这个所有的圆心呢，他是已经分配过模型的，所以所以他就已经有了我们这种三 d 的一个一个显示的形式。当然了我们这个现在布局没有完成，布线还没有完成，这个他，他显示他不完整。 好，我们再玩按一下键盘上的数档，切回到我们的两滴模式， 我们继续往下看。那么上面呢，就是我们在 pisbyliat 当中常用的一些快捷键，嗯，这些常用的快捷键呢，我们这是主要的了，这 并不是所有全部的，包括像那个对齐的一些快捷键啊，在这里呢并没有为大家介绍。嗯嗯，感训的小伙伴们呢，可以大家在使用过程中，如果你觉得比较方便的话呢，还是慢慢的去学习一下，因为快捷键呢其实是比较快速的，一个方便的方便的一种方式，它比我们， 他比我们在这种，然后去这种快捷供应栏啊操作，或者是用我们的三栏去操作，是比较一个快速的方式，能够大胆提高我们的效率。 下面呢我们来看一下在奥特曼三的二十当中如何去自定义快捷键。为什么要提这个自定义快捷键呢？ 我们上面介绍的这些快捷键呢，都还是相对比较简单的，因为它要么是单根字母来进行实现，要么呢它是一个组合键，就是由两个两个呃按键来组成的这种快捷方式，嗯，它还有很多 多的这种三三个概念来组成快捷方式。那么对于这种快捷方式呢，那我们在实际操作的时候其实就不方便了，你比如说我们的 shift 加 ctrl， 然后再加一个其他字母的，或者是呃 shift 加 lt， 再加其他字母的，那这种这种快捷键呢，是操作起来呢就相对比较麻烦一些， 所以呢针对这种情况呢，我们是可以进行进行我们的快捷键的自定义的，嗯，那下面我就以这个 ctrl 加 e 这个快捷键为例，来自定义一个我们移动对线的快捷键， 嗯，资金意义快捷键呢，我们给大家介绍两种操作方式，一种方式呢我们通过餐栏栏，嗯，比如说在这里呢，我们随便找个餐栏栏，那么在这个后面他也显示快捷键呢，我们就就就不 不管他了。然后呢我们就先找一个没有自定义过的一个快捷键， 嗯，比如这个吧，我们在我们在这我们餐栏找到我们箱需要进行自定义的一个菜单，在这个下面，然后我们鼠标放到这个选项之后，我们就我们鼠标之后我们按住键盘上的 ctrl 键， 然后再单击手摇左键，好，这个时候呢他又弹出了我们的一个呃，快捷键的冰多拉框， 那上面这些呢我们就可以不用管了，因为这些呢都是系统已经设置好了，我们要管呢，就是下面的这个刷卡在这里呢，我们是可以找到我们的我们的这样一个快件的自定义的地方的， 那在这个地方呢叫 primary 这个地方呢，那他就是用来试着我们的快件方快件的地方的，那么下面呢他有一个开任的研究的 by， 那么这个地方这个地方呢是用来，是用来，是用来检测我们这个快件有没有当前被占用的。 如果说呢你你自己定的快捷键在这个地方呢，他被占用了，那么这个时候他又会显示出来，如果说你还你还是坚持去用这种方式的话，那如果你点 ok 之后， 那么原来的你现在自定的快捷键，他就会覆盖掉原来他已经使用过的快捷键的命令，所以这个大家要注意，所以我们尽可能的不要用已经系统自定义过的快捷键来使用它，我们尽可能的定一些系统没有用过的快捷键 啊，如果说大家进完了之后，后面想取消呢？取消也是可以的，取消了之后呢，取消之后我们把这个地方给他改成 按，然后字典。 ok， 这个时候呢就可以把我们私信快件金融取消了。 好，这是第一种方式来进行。嗯，资金快捷键的操作，有时在我们灿烂来找到某一个你需要自定义的自定义的快捷键的操作，然后呢，我们点，点击，按，点击按住键盘式的 ctrl 键，然后再点击鼠标左键就弹出了我们的 自定义的对话框，这是一种比较快捷的操作。好，这是第一个，刚才我们说了，我们想用这个呃抗住压抑来进行创造一个移动对象的一个快捷键。 好，我们先来看一下这个，先找到这个木屋的一个选项。 好在木屋在 id 紫色的像有个木屋，木屋呢，然后这有一个木屋，我们可以看到，现在呢，我已经把他给遵义了， cute 了 e 了，所以他这边就已经显示出来了。好，我们再按着键盘上的 ctrl 键再点击一下。好，这个时候呢，我们也可以看到 ctrl e 呢，他并没有被占用，并没有被占用。 好，下面呢我们来介绍第二种自定义快递的方式，键盘上的字母键 b， b 和 c。 好，这个时候呢，他又弹出了我们的我们所有的系统呢，他的一个快菜单的一个一个一个内容， 包括我们的所有的一个快捷键，他的一个展示的方式以包含的菜单的所有的内容，他的包含进来了， 那么我们就可以找到我们相应的现在菜单他所包含的一些快捷键的。呃地方，我们可以进行相应的修改，那我们就还找到我们的艾迪特的这个，呃，下面吧， 我们在爱迪斯下面呢，他有他有这样这几种，这几种快进的一个操作，因为我们这个命令他是属于木屋的嘛，那我们就找到这个来看一下能不能找到这个木屋， 嗯，在这木好，这里好，这里呢他有个木， 然后还有这个踹格，我们选中我们要自定义快捷键的快捷键的命令，然后呢我们就直接双击 双击，之后呢就弹出了和我们刚才在猜完，嗯，按住鼠标左键再点击，再点击菜单命令他的一样的一个界面，在这里呢我们就可以资金有我们的快捷键了，大家想定侠的也是可以的，比如说像拽哥的，然后呢像这个木屋的呀，都是可以的， 大家根据自己的需要，然后就直接双击双击谢谢你的命令，然后去刺激你自己的快捷键就可以了。 好，我们把它关掉，我们现在来看一下， 我们现在来看一下我们的这个命令是否生效。好，这个时候呢，我们先看一下这个我们实际上多少框，现在就是看不慢的，是远重的。好，我们就直接按一下我们键盘上的 ctrl 加 e。 好，这个时候呢他弹出了我们的一个 个选择的选择的一个对象，然后我们就直接点击，点击微信，看到我们点下之后，那么看到这个元气呢？就直接是一个移动的状态， 那比如说那这种操作呢？都已经达到了我们想自定义快捷的效果。 好，这就是如何去自定义一个快捷键，至于其他的定的快捷键和其他的这种快捷键的操作，大家根据自己的需要在学习的过程当中慢慢去掌握。好，那我们今天课程就到这里，我们下期再见，拜拜。

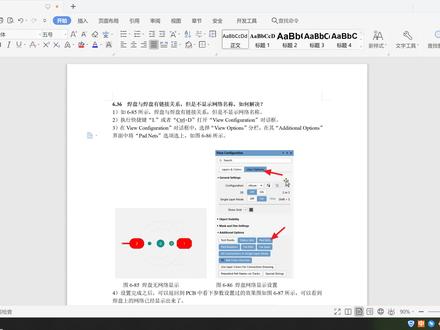

大家好，这里是反义教育。这一讲给大家带来我们 在 pcb 设计过程中遇到的一个问题，就是我的焊盘与焊盘是有一个连接关系的，然后飞线也是有的，但是看不到我们的一个网络名称，该怎么解决？ 首先就是像这种情况，可以看到我们焊盘与焊盘之间是有一个连接的一个关系， 然后嗯，可以看到这里八角，九角跟十三角，他们是有飞线，然后有连接关系可以相连的，包括这里的一角跟十八角都是相连的一个 关系，但是他没有显示我们的一个网络名称，他只显示了我们的一个管家号， 就只显示了我们一个八角跟九角，然后是三角，这些一二三四五六只显示了我们一个管角数字。 解决方法是 打开我们的一个 试图管理颜色的一个窗口，就是你可以在我们 pcp 界面按 ctrl 加 d 打开这么一个 miu 这一个窗口，也可以直接按 l， 英文输入法状态下按 l， 然后点击这一项， 打开我们这么一个窗口哈。然后在我们的窗口中找到下面这一栏，可以看到这里有各种包括过孔的名称以及等等， 包括我们的一个汉盘的一个数字号，可以看到我如果取消勾选的话，这里就没有了。 导致这么一个情况的原因是因为我们的一个汉牌名称网络名没有打开。 我们只需要打开这里就可以看到这里网络名称就有显示。设置完成之后，就是像图中所 标识的一样，网络名称得到了展示。 这一讲就到此结束。

大家好，这是防御教育，那么我们这节课呢，给大家讲解一下立创一贴如何导入 ad 格式的原理图。好，首先我们还是一样的打开立创一贴这软件，打开以后呢，我们可以看到文件下面有个打开 啊，这下面有几种格式的文件啊，第一个就是力创 ad a， 就这软件的格式的文件原理图，然后下面就是 ad 的，然后下面 这两个可能大家没有见过，然后 aad 的可能见的比较多。好， 我们打开这个之前呢，我们在桌面上看一下，这个是我们这个这节课要导入进去的一个 ad 原理图， stm 三二的，但是这个人这个电脑 网上没有没有装这个 ad， 所以打开不了这个文件啊。其实打开之倒进去之前呢，我们还要注意一个细节，就是啊这里其实 啊一张一叠的很多很多那种操作方法，在这上面其实都在帮助里面都有都有讲解出来的，点击帮助，然后这下面有个使用教程，点击进去 我们可以看到这里有个文件导入文件导入下面有个导入 ad 文件，还有这个 a 格文件和 ksad 文件，是吧？那么这节课是导入这 ad 文件，我们可以点进去看一下， 看一下以后呢，其实我们要主要注意哪个细节呢？就是这个要把它另存为 s a 格式的原理图，不然倒进去的话，他 有些不能识别，会爆错，我们可以看一下利创，因为利创的一些只支持 ac 保存的格式，保存的原理图和文件， pcb 文件，所以你导入之前必须要先保存 sc 格式的，怎么保存呢？就是 打开你的 pcb 或者源头文件，在文件打开文件，然后下面选择另存为。 哎，念成为，下面不是这里有个念成为什么类型的格式吗？你选择 s a 格式的原理图， sc 格式的 pcd， 这样的话就可以导入进去了。 好，下面的大家可以自己去看一下，还有 pro 九九的，大家可以如果需要导入这个导入这 这个格式文件的话，大家可以去自己去了解一下，下面的都讲的很详细的。好，这个呢，这个文件是我之前已经转过一次的，把它整成 sc 格式的 ad 原理图了，所以我们直接点击文件，然后打开 ad， 直接导入进去就行了。选择桌面桌面上的这个这原理图，然后直接打开这里，选择导入文件就行了。点击导入， 稍等一下，这个有点慢。好，这边呢，我们可以看一下，这个就导入进来了。还导入进来适合那个， 我之前画的是一模一样的，所以大家不用担心会丢什么东西之类的原理图，应该不会丢什么东西。 pcb 的话大家可以去试一下，然后倒进去之后跟之前的去对比，看有没有去少东西。 好。抖音之后呢，我们再保存一下，这边另存为新工程，或者是你保存到一个月的工程里面去。 这边呢，就是我们现在的这个工程，直接点击保存就行了，他就保存到我们这这个工程下面了。我看一下，这个工程没什么用，直接删了 啊，然后这个页面应该有也没什么东西， 直接删除就行了。然后我们再看一下，其实他这个导进去呢，有些在那个 app 里面忽略的错误，可能在这里面可能就会显示出来，我们看一下有什么，点击一下 设计管理器，可以看一下，这边网络是不全有这么多感叹号，我们看一下这边是什么呢？哦，这广角悬空呢，我们要放置那个，放置这这一个非连接符，非连接标志， 放置以后，我们再刷新一下这个广角，看还有没有这个警告 啊。十七号广角刚放置了，应该就没了，十七号广角，十九号广角这一的好。刷新以后这 放置以后，这几个错误放置这个非年间符的话，这几个错误就消失了，是吧？我们再看一下这几个错误是不是都是这样的，好像都是这样的，那么一个一个去放置就行了。把这个错误给笑出了一个器件 啊，然后下一个细线，所以这个非连接性标志只能放到引端点上，或者单个引引脚的导线端端点上面，所以不能放在这个上面， 不能放在空白的地方。再放置，然后再看一下这个期限，放完了，然后再到这个开关， 再放置这个，下面再看一下 tf 卡放置 u 一， 你点击一下，他就会自动自动跳转到，自动跳转到 错误的地方，这就比较方便的地方，大家注意一下，这个其实是没有在格点上面的，这广角是没有在格点上面的，所以我们放 这时候呢，可以把这个拉拉出来一点，然后再用线连到这个非连接线标志上面，这样的话也能消除这个错误，因为下面提示的就是连该网络连接不完整吗？是吧？用这个空管者连接网络不完整， 然后完整网络是需要连接到两个拐角以上的银角，所以我们这里放置一个非连接符，让他消除这个警告就行了啊，这个也是一样的，放不上去，放不上去的话我们就直接 放置一个，然后再用线连起来就可以了。这边一样的放置一个网络非连接服 有事 十角，十二角，幺五，幺五的四角，九角，幺八的七角， u 九的三角，然后这边是一样的由一个去放置啊，又是这个，好，我们这样的话应该就没有刷新一下，这样的话这个网络就一百六十个，就没有这个错误了，修改以后我们保存一下就行了。 好，这边是他的一个原件，后面是他一个封装，这样的话一般原理图导键是没有太大问题的，而且是比较正常的， 大家可以自己自己倒进去，然后去对比一下之前的原理图，然后检查一下，然后这个样式其实也挺像 app 里面的那个原理图样式的。 好，这就是倒进去了，那么呢，我们这一刻就给大家讲解到这里了，希望对大家有帮助。好，谢谢大家。

大家好，欢迎大家来到团一课堂，我是郑老师，本节课呢我们来讲解一下啊，关于我们这个布线里面这个内滴的一个添加，那么首先呢我们要了解啊，就是说这个内滴是一个什么东西？ 首先我们可以看到啊，在我们的这幅图里面呢，我们可以看到在我们的这个走线和我们的这个焊盘连接的这个位置啊，焊盘连接的这个位置呢，它有一个类似圆弧的这样的一个状态啊，那么这个呢我们称作内滴，那么这个内滴它的作用是什么呢 啊？他的作用是什么呢？内地呢，其实主要是为了避免电路板受到巨大的这个外力冲撞时，导建这个导线和焊盘，或者说导线于导孔啊，也就是我们的过孔，他们之间连接点呢容易断开， 也可以使电路板呢显得美观。当然呢这个是次要的啊，主要的话呢，它是为了加强我们的连接啊，加强我们的这样的一个连接。然后呢在焊接的时候呢，可以保护到我们的焊盘， 避免多次焊接的时候呢，我们的焊盘脱落，导致我们的这个走线和焊盘之间呢去进行的什么进行的这个据说断开啊断开，然后呢生产的时候呢，可以避免时刻不均匀过孔偏位出现的裂缝。 那么这种呢，如果说你不加这个类的啊，就说你不加这个类的，那就是说我们在这个设计的过程当中啊，就说有时候啊，他这个位置他只连了这么点点的情况下啊， 这种呢他是啊，他是不开路的啊，他是不开路的，在我们 dic 的时候呢，是检查不出来的，但是呢他这种呢他只连接了一点点，他有存在我们的这个啊断开的这样的一个风险啊，叫叫做接触不良，因为我们在这个时刻的时候呢，因为这种焊盘如果说还稍微偏位的，那么这个地方呢就直接干什么？直接就断开了， 对吧？所以呢我们要注意就是我们加上这样的力滴能能够加强我们这样的一个连接，然后呢断开就是把这个断开的风险呢给它降低好，当然呢 对于我们的信号悬殊的一个方面啊，上面呢主要是说的是我们生产的方面，那么对于我们信号传输呢，就是我们这一个平滑的这个主抗啊，因为我们知道主抗呢和我们的这个走线的线宽它是有一定的关系的，假如说你在这里传输哎，这个焊盘是这样子，对吧？然后呢传输突然之间把这个线宽扁的很大，那么这样的话呢，我们的主抗就会急剧的变化，这个叫主抗突变， 如果说我们在这个地方在接触的地方呢，慢慢慢慢的去变化，那么这样的情况下呢，对于我们的这个阻靠它是一个平滑降低的这个过程，或者说平滑 增大的这个过程啊，应该是平滑增大的这个过程，那么这样的话呢，可以减小到我们的这个反射啊，对于我们信号的一个完成性方面的问题呢啊，有得到了一定的这个这样的一个改善啊，那么这种的话一般是在天线设计的时候啊，射频天线设计的时候呢，我们一般是需要大家去设置成这样的一个啊， 添加内滴，它是一个圆滑的这样的一个变化过程啊，那么了解完成这个内滴的作用和内滴的添这个，这个什么是内滴之后呢？我们来看一下 对于我们这样的一个设计，我们是如何去把我们的内地呢去给他添加上来的，那么这里的话呢，其实我们可以在我们的这个工具里面呢，其实他有一个这样的一个魅力啊，叫做内的，我们直接执行快捷键 t 一就可以进入到我们的这个啊内的的这个添加的啊对话框， 那么首先呢我们需要对他去呃进行添加还是删除，对吧？然后呢选择的对象你是所有的都去添加呢？还是说我选择一部分的这个元素啊，或者走线或者汉牌去进行添加，那么一般来讲呢，我们是通过所有的地方去进行添加啊， 当然到这里的话呢，我们有这个内地的这个添加的形式，那么第一个我们可以选择什么呢？这个走线的形式啊，走线的形式呢？我们等一下我们去做一下添加的这个对比啊，就说添加对比，那么第二个呢就是第一个呢是一个圆弧，第二个呢是一个走线啊 走线。然后呢我们这里呢内地的话呢，我们一般是这样子的，就是说首先呢是强制铺铺内地，那么有人说这种呢是基于我们的这个 dia d r c， 就是我们如果加上内滴违背了我们的这个 d r c 间距，比如说你间距要求是四面，然后你加上内滴之后呢它变成了三个面，它是违背规则的，那这样的话呢，它就不会去添加我们这内滴啊，如果说你强制添加内滴，它就不管那么多了，我加上内滴，你的间距变成了三个面，违背了你的规则， 他也是给你去进行这个添加的啊，所以呢像这种的话呢，我们可以一般建议大家呢可以不用去进行这个强制啊，当然你如果说一定强制的话，你勾上就可以了啊。 第二的话呢，就是我们这里的话呢，就是对我们的这个啊调节啊，调节内地的大小，就是说如果没有足够的空间来使他指定的长度和宽度的话呢，这样的话呢会调整他的内地的尺寸，他他就会加小一点，他也会加，但是会加小一点，那么这个的话呢，我们也是可以自动让他去进行调整， 然后这一边的范围的话呢，我们还有设置，就说你要针对过孔啊焊盘，对吧？如果说你的过孔的焊盘你不想加啊，我只想加这样的啊，这个走线和我们的这个表贴焊盘，那我也可以这样子 操作，对吧？当然这里的话呢，我一般默认都是要去进行添加的啊，都是要去进行添加的，然后这边呢是像这种走这种七字形的这种走线，我们要不要加上，那么我们一般这里呢就全部勾上就可以了，那么勾上之后点击确定，那么这个时候呢，他就会执行我们的添加命令，大家来看看。好，那么可以看到在这些地方呢，他其实是加了一个这样的一个 小的一个，呃呃，内地的对不对？那像这种呢，他是没有加的，对吧？他是没有加，那像这种呢，他是都是加了的，对不对？好，我们再看看这些地方，你看这些地方过孔，对吧？过孔走线，过孔和焊盘是不是都被加上内地了？ 当然我们这里撤销一下啊，我们对我们的这个部分呢，我们可以去做一些调整啊，去做一调整，就是说你这个地方呢你要加多少？比如说我要加到加个，呃，打个比方啊，就是说这个是表面按盘，这边呢是我们的这个啊，通过按盘，如果说这里呢默认是百分之三十，对吧？那我要把它加到多少呢？我把默认是百分之七十啊，这个宽度啊，这边呢是指在了长度啊，那么这个 如果说我加到一百分吧，对吧？然后呢这里呢加到一百分之一百五啊，或者加到百分百，我们来看一下，可以吧？我们执行这样的一个操作之后呢，我们来添加啊，我们这里呢看一下这边的这个不同点啊，那么可以看到在这里的话呢，他会有没有变化啊？他有没有变化在这里这个呢是指的是什么？是指的是走线和什么？和我们的这个过孔，或者说我们的这个， 呃，我们这个表的这个通孔判盘，对吧？呃，我们对比这里吧，好吧，我们对比这里啊，我们撤回一下，我们看一下他的这个变化啊， 那这个是之前加的，对吧？我再往前面啊，这个是现在加的，是不是变大了，对吧？是不是变大了？就是说我们在这里呢可以对这个数据啊，可以去做一些调整啊，是可以的啊，那么这里的话也是一样的 啊，你可以对这些增加的幅度可以去做一些变更啊，那么这里的话呢，我们还还原啊，百分之三十这个呢，百分之七十或者六十，对吧？好，那么当然呢，我们也可以选择删除，就是说我们现在要把它去除掉，我们直接点击删除，然后 确定就可以了，那么这个时候呢，添加的内地他就会被删掉啊，当然呢，这里的话呢，我们举个例子的话呢，刚才是举的是第一个，对吧？第一个这种啊内地的形式，那么现在我要添加的时候呢，选择走线啊，选择走线的时候，大家来看一看他的这个情况会是什么样子， 再看一下他这里的话呢，如果说你采用的是走线，那么他这里呢是用走线的形式去进行添加，那么这个地方是什么？他是一个任意角度的这个渐变，对吧？刚才呢我们是一个圆弧，现在他是一个这样的直接是渐变的这个 内地，对吧？他这种形式啊，他是有点点不一样的啊，所以说大家要根据自己的实际情况呢，去做对应的处理就可以了。好吧，那么这个地方呢，我们介绍到内地啊，内地的作用，然后内地如何在 ad 软件里面去进行添加和调整。 好了，那么这几个我们就讲到这里啊，那么这个的话呢，主要是为了让大家在这个布线完成之后啊，去对我们的走线呢，去做一个这样的一个补充啊，做一个走线的加强啊，避免我们 在这个后期的过程当中啊，我们的这个走线和我们的汗汗去进行这个脱落啊，导致他断开，对吧？过程是说我们一些特殊的地方，比如说我们的啊，射屏 啊，我们如何去让他实现我们的走线的这个界面啊？满足我们的这个主抗的平滑的这个啊？这个，这个这个变化，对吧？好，那这几个就讲到这里，谢谢大家。

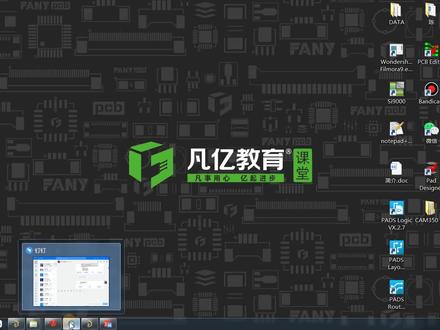

大家好，这里是反义教育这一节课给大家讲一下 pcb 分装中， 这是本身汉盘与汉盘之间的间距的报错，应该如何消除，大家应该在平常过程中很很多时候都能看到这种报错，就是导入器件之后发现这里汉盘与汉盘之间自己的间距报错， 再将原理图嗯，通过网表导入或者直接导入的方式导到我们 pcp 中的时候，就是看到这样的， 从封装的焊盘在进行绿色报错，一般情况下是多管角的 ic 元器件内部间距，管角报错就是像如图六个八琐事这种， 这种情况下我们一般是在设计菜单栏中选择规则选项，就是打开如图的这个六杠九琐事的一个规则界面， 找到我们的 pcb 规则及约束编辑器对话框，然后找到我们的间距的电气属性的一个规则类别，打开我们的间距规则勾选这一项，忽略 dic， 忽略同一封装内的汉盘间距， 然后勾选上之后呢要设计设置完成之后要点击应用， 然后点击应用之后回到 pcb 的界面，如果他还是进行报数的话， 我们按一下 t， 就是键盘上的字母 t 加 m， 注意是在英文输入法界面进行错误的标记，复位就行了，就是复位了之后你再去移动这个器件的话，他就不会再进行报错了。 嗯，现在我们来给大家进行一下演示， 我们重新打开我们的 ad 软件 可以看到， 可以看到我们现在这个器件在进行我们的一个报错，就是管角到管角的间距现在小于十个秒， 但是一般的我们是要保持十个面的话，他这种是误报的情况下，在低版本中我们是要设计一个区域内的规则，然后通过改区域内的规则的话来对他进行修改，但是高版本的话就是已经进行了优化， 我们就只需要打开点击我们的设计规则，打开我们的规则管理器，找 到电器属性这一裂别，然后点击这个间距，点击忽略同一封装内的焊盘间距报错，点击应用一下，然后点确定 就可以看到这个错误就消失了。然后如果有的时候我们的这个你勾选了这个他还是报错的情况下，我们就可以按一下 t 加 m， tm 的话是工具里面的有一个复位的一个错误信号， 这这里复位错误标志就是把我们的 dic 重新复位一下，先清除，如果他还是存在着规则的报错的话，你移动的话他就会报错，但是你 设置了那个地方的话，再移动的话，他就不会进行报错了，因为他不是规则类的犯错。 嗯，如果发现勾选这里的话，然后按了 tm 之后移动他还是进行报错的话，就可以检查一下这里是不是有没有勾选这个死人， 没有勾选这个屎的话，意味着你这个规则没有没有到位，可以看一下我这个他还是抱错，就是因为我没有勾选那个间距的规则的一个屎呢， 就是没勾没没勾选的话，他就会进行一个报错还是所以一般情况下，这里检查一下这里勾选，然后点击这个忽略同一封装内的汉牌间距就行了。好，到此结束，谢谢大家。

各位朋友大家好，今天我们还是讲 antigo 中无法放置元器件封装的原因及解决方法。在上一集视频中，我们讲到了其产生的原因及两种处理的方法，我们现在来回顾一下，第一种就是缺少， 对于规则焊盘我们我们怎么处理，第二种就是对于不规则焊盘我们怎么去处理。今天我们来讲第三种方法， 多个封装焊盘缺失我们来怎么处理？对于对于封装焊盘缺失的情况，我们可以采取批处理脚本，结合我们录制的脚本两方面结合来完成这一部分内容，我下面给大家来讲解和演示。下面我们还是回 回到我们的这个工程文件里面，现在这个工程文件里面，我们还是有三个封装库到不到我们的 board 文件里面来，共同的原因呢就是这个封装库里面找不到焊盘文件， 这样我们就新新新建一个文件夹，把我们的这三个分装库文件给拿到 搁拷贝到我们的这个文件夹里面。同时我们把我们录制的脚本 和我们自己写的 p 处理文件都放到相同的文件夹里面。这个 p 处理脚本呢，它是我们用 any girl 录的一个导出导出封装的 导出封装焊盘的一个甲本文件，然后这个这个 p 处理文件是重复，首先是把这三个文件呢 把它变成相同版本的文件，比如说我这边用的是十六点六，我先把它变成十六点六的文件，然后再分别执行导出焊盘的这个操作， 最后执行的是把这个焊盘给拷贝到我这个软件，就这个 user preference edit 设置的这个路径，下面拷到这个文件夹下，它主要就这个功能， 下面我给大家我来演示一下这个整个执行的过程，我们也可以到这里面敲 c、 n、 d 这命令哪里执行， 当然也可以在那个什么地方执行啊，直接双击那个文件，因为在 command 下执行的话，我们可以看到我们执行的一些程序运行的进程， 从这里可以看出这个里面我们已经执行完了，并且把八个焊盘考到了那个考到我们对应的目录下面去了。下面我们再去看一下我们整个 这个里面是不是能直接的把我们三个焊盘文，三个封装文件给导过去了。 我们还是回到我们的这个 bod 工程文件 place menu 这里面， ok， 这里面就是就实现了 我们整个焊盘的导导出过程。当然今天给大家演示的是三个文件丢失的情况， 对于多个焊盘缺失的封装库文件，我们也是采用同样的处理方式，只需要把所有的缺失焊盘的封装库文件考到我们的目录下来，然后执行我们的批处理文件 即可生成我们需要的 pad 文件。今天的分享到此为止，如果我的分享对大家有所帮助，欢迎关注、转发并评论，感谢大家，我是硬件石头哥。

焊盘是印刷电路板上的一个重要元素，几乎所有的电子元器件都是通过焊盘来固定在 pcb 上。同时，几乎所有的导线都是起始于焊盘，结束于焊盘。 电路板在工作时，导线的电流一定是从一个焊盘流入另一个焊盘。为了能够让 pcb 分别承载直插电子元件和贴片电子元件， pcb 工程师们会把焊盘设计为直插焊盘和贴片焊盘， 他们的主要区别简单来说就是一个有孔一个没孔。下面我们再分别看一下他们是如何设计的。直销汉坛 直插焊盘由焊环和孔组成，从电器上连接 pcb 的顶层和底层。由于电子源之间的形状是多种多样的， 电子元机件的银角也会有几种不同的类型，常见的有圆柱形、矩形和薄片型。圆柱形和矩形的银角一般会设计一个内孔为圆形，外部形状也是圆形或者是矩形的焊盘。 圆柱形的银角及焊盘的内径要稍微大于实物银角的直径，以保证银角能够顺利的插入孔中。矩形的银角要特别注意， 焊盘内孔的直径要稍微大于矩形对角的长度，而不是两条边的长度。薄片型的焊盘可以把内孔设计为槽型，外部形状设计为椭圆形或者矩形 贴片焊盘。贴片焊盘在 pcb 上只位于顶层或只位于底层。 常见的贴片焊盘形状包括矩形、圆形和椭圆形。连接贴片焊盘的表现，如果想要从顶层连接到底层，需要通过过孔来实现。
