欧姆龙温控表e5ez参数设置
大家好，今天我给大家讲一下这个欧姆龙纹身器一五一日他的参数如何进行复位到出场化设置。 首先我们拿到一个别人使用过的温控器，它里面设置了哪些参数我们自己也不清楚， 但是啊这个时候我们使用可能有些参数被设置不是我们想要的参数，我们可能需要一一的进行修改，这样就用起来就比较麻烦，我们可以把他的所有的参数恢复成出厂设置。 那接下来我们来我来给大家演示一下如何将鹅木龙温控器的参数设置成出厂设置。 首先我们按住菜单键三秒钟，这个时候我们就进入了一个初始菜单，在初始菜单里面我们找到一个紫菜单， 叫 amov 这个紫菜蛋，我们把这个紫菜蛋的这个密码设置成负一百六十九，就会进入他的一个高级菜蛋。 啊，能吃药。 这个时候我们看到他的第一个紫菜汤就是 i n i t 这个这个高级菜单里面的一个紫菜蛋，这个紫菜蛋的意思就是参数初始化，我们通过上下键把它改成 f s c t。 好，这个时候我们的遥控器的所有参数就被恢复成出厂化设置的参数。接下来我们按菜单键返回， 继续按菜单键返回，这个时候我们的整个温度器他的所有的参数就被恢复到扣档化设置的参数。好，本次视频就到这里，谢谢大家。
粉丝5066获赞1.2万
相关视频
00:54查看AI文稿AI文稿呃，欧姆龙这个表经常有人会那个误操作，误操作之后呢，把那个运行改成了停止状态，出现了， 出现了这种情况， 出现了这种情况，这个脚上出现了 sup stop 停止状态。那么出现这种情况之后呢？怎么把它恢复到原来的那个呃运行状态呢？就是按这个 回车键，按一下之后他下面是 stop 到处停止状态，让你把车改成乱就可以了。改成乱之后再回车，回车，回车就可以了啊。
316Wengchengdao
02:15查看AI文稿AI文稿两个第一一起按好，这个要调成零，第一个调成零，第二个 ccp 调成零。啊，把这个调成零就可以进那个菜单了。好，退出来，按第一个键。 刚刚那是什么？说实话是什么？那个是权限来的。通讯权限是不是？呃，没有进那个菜单的权限。好，第一，这个键长按之后这样，这个切换一直切换，切换，切换，一直切换，找到 amov， amov 调成负的一百六十九， 这是粗俗话吗？对，一百副的一百六十九。嗯，粗俗话调了不动了，他自己会跳那界面，嗯，调过来就是个声音，声音调成 flay， 嗯，就是粗俗话了。嗯，好，这是粗俗话 啊。这个就，然后第一个键长按，再长按，再退出来就可以了。是通讯地址啊，是啊啊，这就是初始化，嗯，初始化完成了啊，通讯地址，通讯地址，就是 按第一个键长按，嗯，三秒钟，嗯，再按第一个键一秒钟。嗯，找到 ps 一 l， 这是通讯模式，嗯， 调成 amd mot 八十。嗯嗯，这个就不管他嘛。第二个就是账号，嗯，你要账号不同的话，你就不同的调就可以了。这个账号吗？对，这是波特率。波特率吗？你要调的话就对应去调 基友。教验吗？有教验吗？啊，这个就是那个，呃，那个演那个通讯延时。延时。延时吗？就不管他吗？好，一百二十，四十五十都可以的。啊。这，这不默认吗？不管，这不默认吗？啊，就他说改那个 小数点那个啊，就退出来，然后呢？还要把第一个键按一下，嗯，把这个通讯开关打开。通讯开关，嗯，你打成。嗯嗯，打成。嗯 啊，重新就调完了。好，再把那个小数点那个搞搞一下，好，调回来。好，第一个这样长啊。嗯，这个声音杠五就是 温度单位。嗯，你调成六的话就是一个小数点，调成调成三四。小数点就不一样的啊。这个六满六就是一个小数点嘛？对，要小数点就这样就完了嘛？对啊， ok， 就调，调完了嘛？
1283plc程序开发
02:01查看AI文稿AI文稿哎，你好，就是我们这个 uec 的这一款表啊， euec 这款表怎么怎么调下输入，比如说你要 pd 一百 k 型啊，这些都可以调的，默认我们这个表是 k 型的，直接按住这个框键按三秒，它会闪烁， 然后会出现这个值，这个值就是一个输入值，输入比例值，比如说这个五的话，代表的是 k 型，他是呃负两百度到一千三百，一千三百度，然后我们如果要改成 pd 一百，我们可以参照一下这个格式啊， 这里有 p， 那个 pd 一百的 k 型的 k 型，这个是代表的五的话，就是呃负两百度到一千三百度，然后这里有阶型梯型，什么型数值，这个按照这个设定值就行了，这个数 值设定，比如说要 pd 一百的，那我们就把它改成零，如果零就是负两百度到八八百五十度，如果我们要带小数点，那就把它改成一，那我们来参照一下 这个值，那如果是要调成 pd 板，我们把它改成一，然后然后按下旋转，再按下旋转，他就是这个是上线 上限的温度，然后再按旋转，这个是负的两百负的量哦，一百九十九度，如果不要的话，我们就按上键直接加，也可以按下这个键， pe 键是切换的，切到这里，然后再按下 pe 下键，再按下 p e， 按下键，再按下 p e， 按下键 摆成泥，然后按旋转好，这个是一个 p a d 值，这个不用调，我们输入只要调前面两个温度，实际温度和那个上线温度和下线温度就可以了，输值就参照这个 这个说明书上面的一个设定值，你要调什么输入型种类，你可以按照这个调就可以了。
01:42查看AI文稿AI文稿下面是欧姆龙工控仪的功能介绍，通电第一步我们就进入到了操作，彩灯，长按第一个按钮，三秒 就进入到了初始菜单。第一个就是设定类型，就是传感器的类型，热电， ok， gt 等等之类的。第二个是单位我们理解的度和华氏度。 第三个是 pid 模式，控制周期，只有在 pid 模式的时候才有 正向反向执行，这种情况一般在制冷或者制热时切换。 oh 类型可以理解为只是上线时报警，或者是下线时报警，或者上下线一起报警。返回，长按地面扭一秒， 短按机按钮进入调整菜单。 温度实际偏移只设定比例，带积分时间， 微风时间。短按第一个键返回，长按第一个键和第二个键。三秒操作调整保护 初始设定保护动作设定保护返回，长按第一个键和第二键。
982叁万里

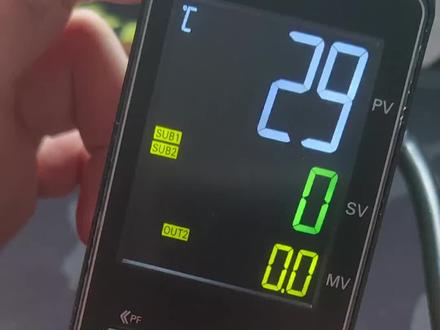

02:10查看AI文稿AI文稿好，就是我们怎么把这个 mv 关掉啊？首先我们按住这个旋转加这个框键，按住三秒， 要把那个内置锁定参数给打开，然后按一下旋转，把这个值改成零，然后按旋转，然后旋转加框键一起按 好，然后，然后我们再进行内置插座里面去把关掉，按一下框键， 然后按三呃，然后按旋转，再按旋转，再按旋转，再按旋转，再按旋转，再按旋转，再按旋转，再按旋转，再按旋转，再按旋转，再按旋转，再按旋转，好，把这个改成那个负的幺六九， 然后按下旋转，再按下旋转，再按下旋转，再按下旋转，再按下旋转，再按下旋转，再按下旋转，再按下旋转，再按下旋转，再按下旋转， 这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转，这样去旋转， 这样一下旋转，这样一下旋转，这样一下旋转，这样一下旋转，这样一下旋转，然后我们找到这个，找到这个 spd， 呃，试试把这个 mv 打 打开，然后一呢是把它关闭了，我们就把它改成一按下旋转，然后改好过后我们就按一下旋转，再按下旋转，再按旋转，然后再按下这个框键，然后到到了这个输入里面，然后再按一下框键， 好退出来，这个我们这个 mv 就关掉了，如果需要的话就打开，不需，不需要的话就把它关闭。好的，那谢谢。
![OMRON欧姆龙E5[]C温控器PID参数设置（第28课）#omron欧姆龙 #欧姆龙 #omron #欧姆龙温控器 #omron温控器](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/d571a406b864a82f8341514c5a22b959~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098954800&x-signature=MKKa6X8BB4MIuNsi0Ky%2F0eq4UbE%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=202607091914497E78D11EDA2F25FA75E8)
09:58查看AI文稿AI文稿e 五框 c p i d 参数设置首先我们先来了解操作场景， 现在我们面前有一套由温控器、加热器等搭建的温度控制系统，被控对象为加热器内加热管的温度。下面我们给大家介绍一下 pid 控制及 pid 参数的设置，并结合这套温度控制系统进行操作演示。 下面我们来了解一下操作中涉及到的主要器材有哪些。本次教学主要涉及的器材有，一、型号为 e 五、 e c 杠 q r r a s m 杠八零八的温控器。 二、加热器内置加热管、固态继电器 s s r 及测温体 三、补偿导线、四、导线等。下面我们看一下用实验样机搭建的温度控制系统。这里是温控器的电压输出端子，用来驱动固态继电器 s s r， 这里是测温体输入端，接入热电藕进行温度的测量。当测温点与温控器距离较远时，可使用补偿导线。这里是温控器的电源输入端子，接入电源给温控器供电。 认识完操作器材之后，我们一起来看看具体的操作步骤。下面我们按以下的内容进行介绍，一、 p i d 控制二、比例控制 p 三、积分控制 i 四、 微分控制 d 五、 at 自整定操作首先我们先来认识一下温度控制系统的 pid 控制方式， pid 控制是结合比例控制 t、 积分控制 i 和微分控制 d 三者优点的一种控制方式。 比例控制能针对被控对象的趋势加以放大调节，积分控制能自动修正偏差，微分控制能对干扰进行快速响应。 以加热动作为例， pid 控制在响应阶段能够迅速达到目标值，在出现干扰时能迅速恢复到原有的平衡状态。这样的控制结果能够把控制对象稳定在目标值上，可以对应客户较高的控制要求。当我们选择控制 方式为 p i d 控制时，首先进入初始菜单，将初始菜单中的 c、 n、 t、 l 选项设置为 p i d， 即控制方式设定为 p i d 控制。然后需要进入调整菜单，分别设置 p、 i、 d 三个参数。 那么应该如何设置 p i d 参数的值才能获得良好的控制效果呢？下面就让我们分别看一下 p i、 d 三个参数对控制效果的影响。 比例控制 p 在比例控制下，温控器的输出能够成比例的反映其输入的偏差信号。当 p 值较小时，温控器的响应会更迅速，从而使温度可以更快的 向着温度设定值进行调节。但是此时却会导致温度控制系统更容易趋于震荡，因为如果系统的响应很迅速，则它往往会冲过设定点，此时系统又将反向进行自我纠正， 然而在反向纠正的时候会再次冲过设定点，于是不得不再次反过来进行调节。 一般来说，震荡会逐渐的平息下来，直到最后系统基本稳定。当 p 值较大时，温度上升时间增加。虽然系统的响应变慢，但是此时温度控制系统不容易出现震荡。 但是对于比例控制来说，始终没有办法将残差完全消除到零。此时设定值和测量值之间的差值 我们称之为静态误差，也叫做残差。为了克服残差，我们引入另一种控制方式，积分控制。 积分控制是专为消除比例控制中的固有残差而设计的，他根据残差的绝对值而逐渐增大控制信号，直至将残差消除到零， 使得当前温度和设定温度达到一致。下面我们看一下积分控制爱的大小对控制效果的影响。当爱值较小时，温度会快速达到稳定状态，但会发生超调和过冲。 当艾值较大时，温度上升的时间变长，但超调和过冲会比较小。从图上我们可以看到，在比例控制和积分控制的共同作用下，系统达到平衡 状态后，被控温度稳定在目标值附近，控制效果较好。在温度控制的过程中，往往会遇到干扰信号，此时如何让系统能够快速恢复到原有的平衡状态？ 为了减少干扰的影响，让被控变量快速回到设定点，我们引入微分控制。 微分控制 d 表示微分调节的强度单位。当温度控制系统受到外部干扰时，可以考虑将微分时间 d 进行调整。 d 值越大，系统对外部的干扰响应越快，可以较快的恢复到原有的平衡状态。 地值越小，系统对外部的干扰响应越慢，需要花较长的时间才能恢复到原有的平衡状态。 对于一个温度控制系统而言，在使用 p i d 控制时，需要设置适合系统的比例动作、积分动作、微分动作的具体参数，以达到最佳的控制效果。只有设置了合适的 p i d 参数，温控器才能实现良好的温度控制。 如果我们的控制经验不足，不知该如何设置 p i d 参数，这时该怎么办呢？ 温控器具有 at 自整定功能，进入 at 自整定后，温控器可自动设置出对于本套系统最佳的 pid 参数， 下面我们进行一个温度的 pid 控制操作案例的演示。利用搭建的温度控制系统，采用 pid 控制方式对加热管进行加热控， 实现将加热管的温度控制在六十度，其中 p、 i、 d 参数通过 at 自整定获得。要实现该温度控制，要求我们首先进行基本参数和目标值的设置， 这里将输入类型 in 杠 t 设为五为热电偶输入类型温度单位 d 杠 u 设为 c 为摄氏度控制方式 cntl 设为 pid 为 pid 控制方式。 输出模式 s 杠 h c 设为 st， n d 为标准控制动作方式 o r e v 设为 o r 杠 r 反向动作进行加热控制，目标值设为六十度。基本参数的设置方法 请参考一五矿 c 基本操作视频，然后执行 a t。 自整定操作。 a t。 自整定完毕后，可以获得针对本套系统最佳的 p、 i、 d 参数，然后就可以进行稳定的温度控制了。 下面我们来看一下 a t。 自整定操作是如何进行的。在 a t 自整定前，我们可以先查看一下 a t。 自整定前温控器出厂时默认的 p、 i、 d 参数，分别是八二、三三和四零。 进行 at 自整定时，进入调整菜单，将 at 参数设置为 at 杠二，启动 at 自整定功能，回到操作菜单，此时面板上的 tune 灯点亮，表示 at 自整定正在执行， 此时温控器会根据被控系统的当前情况整定出一套最优的 pid 参数。 at 自整定执行完毕后， tune 灯熄灭， 此时我们再进入调整菜单，可以查看到 a、 t 自整定后的 p、 i、 d 参数分别变为三十一点一、二十七和五。 是温控系统的不同， at 自整定所需要的时间也不一样。 at 自整定完毕后，我们再来看一下这套系统在 pid 控制下温度控制的效果。 在温度控制过程中，温度基本稳定在六十度附近，并且没有出现很大的超调，控制效果较好。最后是本次课程的内容总结和注意事项。本次课程我们主要 学习了温控器的 pid 控制的相关知识。 pid 控制是结合了比例控制 p、 积分控制 i 和微分控制 d 三者优点的一种控制方式。比例控制能针对被控对象的趋势加以放大调节，积分控制能自动修正偏差， 微分控制能对干扰进行快速响应。 pid 的控制效果能够把控制对象稳定在目标值上，主要对应客户有较高的温度控制要求。 本课程的注意事项主要有以下两点，一、进行 a t 自整定前，必须先将控制方式设定为 pid 控制。二、室温控系统的不同， a、 t 自整定所需的时间也不一样。
385欧姆龙代理江西乐商
01:00查看AI文稿AI文稿长按第一个键，直至屏幕显示 cnt， 按向上键，将屏幕数字改成一，点击确认屏幕显示 du。 继续按向上键，将屏幕改成 c， 点击确认屏幕显示 cntl， 按向上键，改成 p i d， 点击确认键，屏幕显示 cp， 按向下键改成零点五，点击确认键，长按第一个键，返回， 点击确认按钮，开始设定温度，长按向上的箭头，直至调到合适温度，点击确认键，温控表参数设置完成。打开空开，进入校表模式，同时按住确认和向下键， 向下箭头闪烁表示正在笑表，一小时后绿灯常亮，笑表完成。
303武汉海泰售后部
00:39

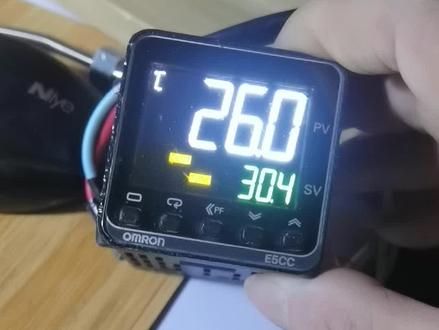

01:15查看AI文稿AI文稿哎，你好，我们来设置一下这个 e 五 e， c 这个表怎么去制定？按一下这个框键三秒，然后第一个值是输入值， 按下旋转这个是摄氏度，按下旋转这个是上弦温度，按下旋转这个是下弦温度，按下旋转好出现这个值过后，然后这个是 n、 c， n， t， l， 然后按下上键，把它改成 p、 a、 d， 然后咱们按一下这个框键退出来，然后这个是 hpv 是是实际值， hv 是设定值，咱们然后按下这个框键按一下，然后会出现 at， 这个制定这个这个菜单， 按下上键把它改成 at 杠二，然后这个镇定这个灯就会亮亮起，然后按下框键，然后返回页面，然后等这个 at 灯不亮的时候， 咱们再去看一下那个升温和和降温的效果，如果还是这样温差很大，咱们再去进行制冷定就可以了。

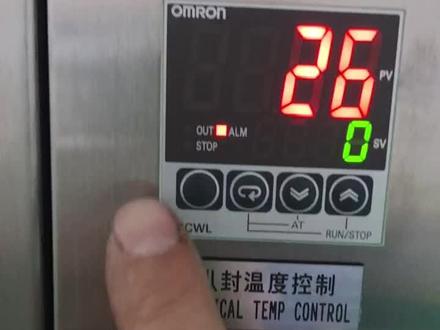

04:52查看AI文稿AI文稿大家好，我是电器爱好者理工，今天给大家分享一个如何呃调整而设定呃。欧姆龙已无 cwl 温控器的，呃参数啊， 长按第一个键哈，然后一闪一闪，然后出现 c n 杠 t 哈。这个是是传感器的型号的选择哈，如果选零就代表说这个显示和设定的温度值哈，都是 不带小数点的哈，你看这是选择传感输入传感器的型号哈。呃。然后具体哪些型号就是零到八这个参数来更改， 就比如说我们现在是 k 型的你如果你选零就是没有带小数点的哈，如果你选一就是就有带小数点的哈。呃，如，如果你说明书没有认真看清楚啊， 嗯，一时还不知道如何设定呃游戏带小数点的，呃参数啊，你看原来是设定八十度啊，不带小数点，然后把 cnt 改成一长按第一个键，然后你看刚才是八十度嘛，啊，现在就变成 呃八七十九点八度嘛哈，然后设定值就变成八点零度啊下要把它记得啊，把它设定值改成啊八十点零就可以了哈， 你看原来是显示八十度吗？如果你想更精准一点，就是要改带小数点的哈啊，说明书有的时候你也看不出来哈，看了我这个视频你才知道，因为你没有，一般人不会注意到这一点啊，一是找不到，你看八十点零的哈， 然后现在你看要报报警，里面原来是三度嘛哈，上下问他是三度呃，变成零点三度，你也要把把它改成 呃三点零才行哈，呃，第三个是同时按第二个跟第三个键哈，你看他这是 pid 自诊定的，按外置按钮哈。他参数里面是找不到的哈。你插上面板上有写 at 的哈。这两个按按一下他会一闪一闪，呃 啊，直到他不一闪一闪就代表 pid 制 pid 自诊定完成哈。呃。如果想 pid 自诊定过程中如果想取消哈， pid 自诊定哈，也是同样的方法啊。同时按第二个第三个键哈。呃。同时按一下 呃。知道他不一闪一闪就代表说取消和退出呃。 p i d 自认定这个功能哈。我们来了解一下里面的具体参数哈。啊长按一下啊，然后现在出现是传感器类型的选择哈。我们刚才已经说过了哈。啊。第二个 个是温度的单位啊， c 是代表摄氏度啊。第三个是控制模式啊，是 pid 跟 on off 的选择哈。嗯，这样 cp 是代表数据刷新的周期哈。这里面是设定为两秒啊，正常一般是两秒就够了啊，太小太大可能会变化的比较大哈 啊这个参数是代表控制器是用来加热的还是用来冷却的哈。呃。我们现在是选择加热模式哈。 这个是报警模式哈。我们是选择二哈。还有一个就是呃长按第二个跟第四个键哈。长按一下，你看 stop 灯啊，这个停止键哈，停止运行的灯就亮了，就代表控制器不工作了哈。 然后同样方法再再按一次第二个跟第四个键啊，他就这个不是运行跟停停止键他就变 运行的啊，停止键就会熄灭呃。控制器控制器就重新开始进入加热工作模式哈。啊。现在你看长按一下第二个跟第四个键，你看 stop 灯面的代表控制器重新开始进入工作模式哈。 啊，现在来看一下 cn 五这个参数啊，就是温度偏差设定啊。呃，偏差是怎么设定你？我们看一下这里面现在是十七度哈，然后我们现在看一下显示的温度是多少啊？嗯，再按一下 啊，显示四十八度，其实四十八度要减去十十七度啊。现在里面呃呃，按正常是应该显示三十一度吧，但是我们用手摸他不止三十一度，至少有五十度， 所以说说明说这个传感器的探头有问题啊，我们也懒得去换这个探头啊，直接在 cn 五里面给他 加一个十七度哈，他就变成四十八度了哈，这也是挺有用的哈。然后你看现在，你看我把西欧是射森林他你看射森林的时候，他实际上里面只有三十一度啊， 如果我们有校正的温度计哈啊，测一下实际上测出来的温度哈，然后跟显示的温度偏差多少哈，就可以在 cn 五里面进行修正哈。呃，除非偏差非常多哈，否则你差五五度十度就可以利用这个功能哈。 啊，本视频仅供参考哈。呃，这是我个人的经验值啊，大家，大家还是要根据实际情况来呃，设定啊。嗯，具体要认真看一下说明书哈。呃，今天的视频就分享到这里啊，谢谢大家。
548微秀小电工
01:03查看AI文稿AI文稿先同时按住空白键和返回键， 然后按住向下键找到一个一，把它改为零，然后再同时按住空白键和防御键退出， 再单独按住空白键， 按住返回键找到这个，然后改为负的一百六十九度， 然后直接按住最后面一个键向上键， 再按一次向上键，将它自动跳为 off 就可以了。
350诺森曼德设备有限公司
01:01
03:17查看AI文稿AI文稿今天介绍欧姆龙温控器使用方法，它可以通过 pid 方式精确控温，这是货轮开仓液压油加热控制面板，在冬季温度低，自动保温在十五度。 接下来演示设置过程，长按菜单键三秒自服一直闪烁 等进入设置菜单里，松开按键 int 设置输入温度方式，比如 pt 一零零 k 型热电熬等， 我只用 pt100 热电组，选择二，一定不能选错，否则不能准确控温了。 接下来是温度单位选择，常用摄氏度表示。下两个参数 是设置温度上下线，根据你使用的温度传感器范围设置。 cntl 是设置控温的方式是 pid 还是开关控制？ s t 设置为 o n， 可以自动调整 pid 参数。 c p 是控制时间设置，如果不想太频繁启动加热器，可以延长时间。 o r e v 是温控方向加热悬逆操作，制冷是正操作。 长按返回到运行界面，三十秒开始运行。现在只是实验煤气加热器，只能是把设定温度高于显示的当前温度设定好后，稍等一会就运行了。 st 开启的 pid 模式加热不用自己设置 pid 参数。如果不知道啥是 pid， 请自行去网络找， 比起开通段式加热更稳定，加热具有滞后性和热关性， pid 可以减小温度波动。接下来介绍下实验用的器材， 一个隔离变压器，一个中间继电器，可以揭加热器 一个。 pt 一零零热电组。没有没有输入汇报错，无法实验。看到这了，还不点赞关注收藏，下次用到好找啊！最后放些图片对你肯定有用，别忘截屏保存。温控默认是看 开关量输出，可以控制接触器或继电器的线圈通断点， 这是接线图，注意电源是两百二十伏交流。报警是开关量输出，报警是开关量输出，可以设置成一路或两路报警， 这是报警类型选择。我实验后发现用八九类型好用，就是用绝对温度点。 最后这张是温控器显示的字母，有的版本有点差别。
619李智勇![OMRON欧姆龙E5[]C温控器运行的基本参数设置（第27课）#omron欧姆龙 #欧姆龙 #omron #欧姆龙温控器 #omron温控器](https://p9-pc-sign.douyinpic.com/image-cut-tos-priv/8dc140b648dc6350717d1f88b1b8fad0~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098954800&x-signature=Id605Dz7%2BuooUrV3Bot8bk042n8%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=202607091914497E78D11EDA2F25FA75E8)
10:32查看AI文稿AI文稿参数设置首先我们先来了解操作场景，现在我们面前有温控器、加热器等设备，接下来我们搭建一套温度控制系统，并设置温控器的基本参数， 进行简单的温度控制操作。下面我们来了解一下操作中涉及到的主要器材有哪些。本次教学主要涉及的器材有，一、型号为 e 五 e c 杠 q r r a s m 杠八零八的温控器。二、加热器。 三、补偿导线、四一五八杠 c i f q 二、电缆及导线等。下面我们看一下加热器的内部结构， 这里是加热管我们的被控对象及加热管内的温度，其电源端子为 l n， 这里是热电偶测温体，其测温端安装在加热管内部，其接线端子为 e 五二端子， 这里是固态继电器，用来连接温控器的电压输出信号，其接线端子为 ssr。 另外在加热管的上端安装一风扇，用来降低加热管内的温度。 认识完主要操作器材之后，我们一起来看看具体的操作步骤。首先我们用实验样机搭建一个简单的温度控制系统，这里是温控器的电压输出端子，用来驱动固态继电器。 s s r， 这里 是测温体输入端，接入热电偶进行温度的测量，当测温点与温控器距离较远时，可使用补偿导线，这里接入温控器的供电电源，请正确连接电源的输入线，否则会因为接线错误而损坏内部回路。 完成正确的接线之后，我们给温控器上电，现在利用我们搭建的温度控制系统来进行简单的温度控制操作，实现将目标温度控制在六十度，要完成该温度控制，需要进行以下的参数设置， 输入类型动作类型控制方式设定目标值设定输入类型，长按菜单键进入充实菜单，输 输入类型，在充实设定菜单中的 i、 n、 杠、 t 选项下进行设置。在使用温控器时，一定要给温控器接入适当类型的测温体，并对输入类型参数进行正确的设置。 这里我们通过上条件和下条件将输入类型参数设定为五为热电偶输入类型。 当输入类型设置错误会如何？当我们没有正确接入测温体或测温体类型设置错误时，温控器将会显示 s 点 e、 r、 r 无法进行正确的温度测量，此时应正确接入测温体并确认输入类型。设定动作类型，长按菜单键，进入初始 菜单，按摩式键找到 s 杠 h、 c 选项，并设为 st、 n、 d 标准动作，然后按摩式键找到 o、 r、 e、 v 选项。 此处我们可以设定为正动作或者逆动作，其中 o 二杠二是逆动作， o 二杠 d 是正动作，这里我们选择 o 二杠二逆动作进行加热控制 控制方式在常用的温控器控制系统中，温控器主要有两种控制方式，开关控制，即 on off 控制和比例积分微分控制，即 pid 控制。 我们先来看一下 on off 控制。 on off 控制是温控系统中最基 基本的一类控制方式，它的输出只有两个状态，即全开或者全闭。一个状态用于被控变量的当前值高于设定值的情况。另一状态用于被控变量的当前值低于设定值的情况。以常见的加热动作为例， 当当前值小于目标值时，温控器的控制输出全开，加热器开始工作，温度开始上升。当当前值大于目标值时，温控器控制输出关段， 加热器停止工作，但热量的释放仍在进行，温度还会上升，经过一段时间后，温度开始下降。正因为此， on off 控制会带来温度的超调，这样控制效果始终 不能稳定在目标值，而是在目标值附近上下震荡。下面我们再来看一下 pid 控制。 pid 控制是结合比例控制 p、 积分控制 i 和微分控制 d 三者优点的一种控制方式。 同样以加热动作为例， pid 控制在响应阶段能够迅速达到目标值，在出现干扰时能迅速回复到原有的平衡状态，这样的控制结果能够把控制对象稳定在目标值上，主要对应客户较高的控制要求。 控制方式的设定控制方式在初始菜单中的 c、 n、 t、 l 选项中进行设置，按模式键找到 c、 n、 t、 l 选项，并设定为欧 nof， 即将控制方式设定为 on off。 控制目标值的设定。温度设定值在运行菜单进行设定，利用上条件和下条件即可进行设定，根据实验要求设定为六十度。 设置完毕后，让我们来观察实验结果。当输入温度低于六十度时， alt 一灯亮，表明温控器有控制输出，加热器开始加热，温度上升。 当温度高于六十度时， alt 一灯熄灭，温控器控制输出关段温度自然下降，可以观察到在控制的过程中温度出现较大的 超调。 当我们对控制精度要求较高时，可以引述控制效果优良的 p i d 控制方式。 当我们选择控制方式为 p i d 控制时，首先进入初始菜单，将初始菜单中的 c、 n、 t、 l 选项设置为 p i d， 其控制方式设定为 pid 控制。然后需要进入调整菜单，分别设置 pid 三个参数。如果我们的控制经验不足，不知该如何设置 pid 参数，这时该怎么办呢？ 温控器具有 a t 自整定功能，进入 a t 自整定后，温控器可自动设置出对于本套系统最 家的 pid 参数，下面我们看一下 at 自整定操作是如何进行的。在 at 自整定前，我们可以先查看一下 at 自整定前的 pid 参数，分别是八、二百、三十三和四十。 进入 at 自整定时，进入调整菜单，将 at 参数设置为 at 杠二、启动 at 自整定功能，回到操作菜单，此时面板上的 tune 灯点亮，表示 at 自整定正在执行， 此时温控器会根据被控系统的当前情况整定出一套最优的 p i d 参数。 a t 自整定执行完毕后， e u n e 灯熄灭，此 时我们再进入调整菜单，可以查看到 at 字整定后的 pid 参数分别变为三十一点一、二十七和五。 at 自整定完毕后，我们再来看一下这套系统在 pid 控制下温度控制的效果，温度基本稳定在六十度附近，并且没有出现很大的超调，控制效果较好。 在使用 e 五矿 c 系列的温控器时，通过专用电缆 e 五八港 c i f q 二，可以通过电脑或移动电源 对温控器进行供电，无需电源接线，也可对温控器进行参数设置，在 e 五 e c 的上端有调试工具端口，此， 此时我们可以将一、五八杠 cifq 二电缆的一端连接到调试工具端口，另一端连接到电脑上，温控器即可正常显示，方便我们进行演示或参数设置。 最后是本次课程的内容总结和注意事项，我们来总结一下本次课程的主要内容。要实现温度控制，主要要进行以下的操作，一、硬件接线。二、输入类型的设定。 三、动作类型的设定。四、控制方式的设定。五、目标值的设定。完成以上设定后，就可以进行温度控制了。本课程的注意事项主要有以下四点，一、正确连接电源的输入线，否则会因 为连接错误而损坏内部回路。二、请设置正确的输入类型，未连接测温体或测温体类型设置有误时，闪烁显示 s 点 e 二二 三、使用热电偶测温体时，当测温点与温控器距离较远时，可使用补偿导线。四、进行 a t 自整定前，必须先将控制方式设定为 p i d 控制。
193欧姆龙代理江西乐商
01:00![OMRON欧姆龙E5[]C温控器AT自整定（第30课）#omron #omron欧姆龙 #欧姆龙 #温控器 #欧姆龙温控器](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/b2b4b64227da34202de9f7a614174ed5~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098954800&x-signature=gpnCv2yBrycS%2F0VgCFpL3e0yF9A%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=202607091914497E78D11EDA2F25FA75E8)
06:00查看AI文稿AI文稿本节课我们教大家进行一五控制温空气的 a t。 自整定操作。 在进行温度控制时，我们常常会用到 pid 控制方式， pid 控制是结合了比例控制 p 积分控制 i 和微分控制 d 三者优点的一种控制方式。 为了保证良好的控制效果，就要正确的设置其中的 pid 参数。 但是大家有没有这样的困惑， p i d 参数到底该如何设置才能达到较好的温控效果呢？这里教大家一种有温控器自动整定 p i d。 参数的方法。 a t。 自整定 操作。首先来了解一下操作场景，为说明 a t。 自整定操作，我们采用以下温控案例进行说明。 采用 p i d。 控制方式进行温度控制，实现将加热管温度控制在六十度，其中 p i d 参数通过 a t。 自整定获得。 下面我们来了解一下操作中涉及到的主要器材。这里我们使用型号为 一五 e c 杠 q r 二 a s m 杠八零八的温控器以及加热器等搭建的一个温度控制系统，其中被控对象为加热器内加热管的温度。 然后我们一起来看具体的操作步骤。首先在操作菜单下按上调键将目标值设为六十度， 然后按菜单键三秒以上进入初始设定菜单， 按模式键找到 c、 n、 t、 l 选项，并设为 p i d， 即控制方式为 p i d 方式。然后按菜单键退回到操作菜单。在 a t。 自整定前，我们先查看一下 a t。 自整定前的 p i d。 参数。按菜单键一秒进入调整菜单，按 按模式键找到 p i d。 参数。 这时我们可以看到出场默认的 p i、 d 参数分别是八、二百、三十三和四十， 但是这套参数并不适用于各种场合，在使用时需要根据具体情况进行调整。下面进行 a t。 自诊定操作， 在操作菜单中，按菜单键一秒进入调整菜单，按模式键找到 a、 t。 参数选项。 这里可以按上条件或者下条件选择 a t 杠一或 a t。 杠二。 a t 杠一是百分之四十 a t 整定，整定过程中稳定性 高，但整定时间较长。 at 杠二是百分之百 at 整定，整定过程中稳定性不高，可能会产生过冲，但整定时间较短， 一般我们建议选择 at 杠二。这里将 at 选项设置为 at 杠二。启动百分百 at 自诊定功能。 按菜单键一秒回到操作菜单，可以看到面板上的 tune 灯点亮，表示 at 自整定正在执行， 此时温控器会根据备控系统的当前情况整定出一套最优的 pid 参数，当 tune 灯熄灭，表示 at 自整定完毕。 此时我们在进入调整菜单中，可以查看到 at 自整定后的 pid 参数分别变为三十点五、二十六和四。 a t。 自整定完毕后，我们来看一下这套系统在 p i、 d。 控制下的控制效果。在控制过程中，温度基本稳定在六十度附近，并且没有出现很大的超调，控制效果较好。 若我们对 a t。 自诊定得到的 p i、 d 参数不满意，能不能自己手动调整 p i、 d 参数呢？ 当然可以啦，要想手动调整 p、 r、 d 参数时，再将控制方式 c、 n、 t、 l 设为偏 id 的情况下，按菜单键一秒进入调整菜单，按模式键分别找到 p id 参数设置项， 按上条件或者下条件即可进行调整。 最后是本次课程的注意事项，本课程的注意事项主要有以下两点，一、在进行 a t 自整定前，必须先将控制方式设为 pid 控制。 二、在进行 a t 自整定的过程中，尽可能不要对温控器菜单进行其他设置操作或切断温控器电源，以免打断整个自整定过程。
