地感线圈的正确安装方法图解

老王说重点，有的朋友说，你再把过车自动落跟的地埋地感线圈给普及一下，到底应该怎么去切呢？切多宽？切多长？绕几圈呢？线圈的四个角必须倒角，防止把地感线磨断。根据地感线的线材的粗细， 原则上是绕四圈到五圈，根据现场安装的直杆到闸、栅栏到闸、广告到闸而不同，具体的定长度和宽度。

这种倒闸不落感，很多人一上来就修错方向，车检器检测灯常亮，这种情况先看线圈， 按一下重置还是亮，十有八九是线圈出问题了。现场是有雷达的，但是没有起用。再看地面膨胀，螺丝打的挺立，这种情况地杆线圈还能完整存在，那就有点不太科学了。 换做你们是换线圈还是直接换红外或者雷达，就不在地杆上纠结了。我选择改用雷达检测，插上电源，雷达通电，打开手机雷达调试助手，点击连接， 点击参数设置。这个双开闸的杆长要设置短一点，不然会把对面的闸杆识别到，点击保存参数。接下来要做一次背景学习，人要站在闸机后面， 先把杆子抬起，点击开始学习手动开关闸几次， 这样子就学习完成了，做完一定要测试下，没问题后就去设置下图标一样连接这个雷达调试 背景学习一定要做， 这样两边就都设置完成了，现在两边都要一起进行测试，确保雷达不会识别到对面双开闸的一定一定要测它个九九八十一遍，有没有同行被双开闸坑过的， 现在就等个业主的车过试试。为什么不用我的车呢？因为我的车被砸过，而且倒闸保险不赔。

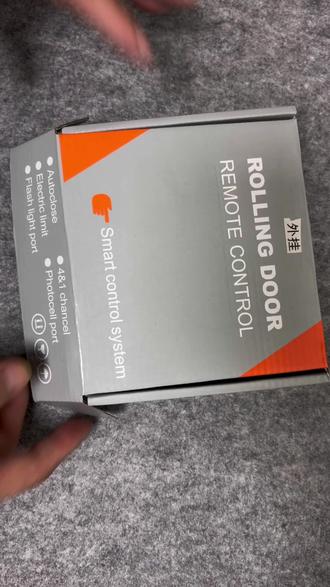

这个是控制器，这个是手柄，这是接线端子，我们把电机自带的遥控线插控制器上， 如果插上去后绿灯亮或者报警的话， 就把侧面红色开关压到另一边，就可以正常使用了。如果在上电的时候没有报警或亮绿灯就是正常的，不用调，我们按下遥控器，看下是否正常是正常的，没问题。我们看下地杆器， 这是地感器，这里接两百二十伏电源，我们看一下，在这里接两百二十伏电源，插头旁边这里接输出端口，要是配的是我们的地感器和线圈，是会接好了再给你的， 然后再看下，这里是接线圈的，我们把接好的端子插到控制器侧面， 然后把二号键往下拨， 这就是的感模式，然后把四号键拨下去，设置延时关门， 你们可以设置想要的时长，我是设十秒，按住红色大按钮会有语音提示，然后再按两下就是十秒松手。保存 语音提示，保存成功后，把四号键拨上去，然后把连接的感的两百二十伏插头插上电，这个时候的感就开始工作了。 只要有金属物体在这个线圈的感应里，比如拿这个铁块做示范， 这样就会有信号过来自动开门，它会感应任何铁质物体， 线圈一般是在门前合适的位置开槽埋线，你要里外都感应，就买两套的感线圈 演示的，这套是单路的。

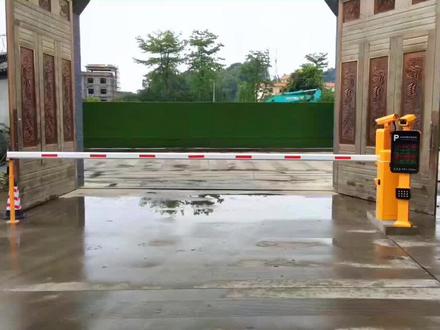

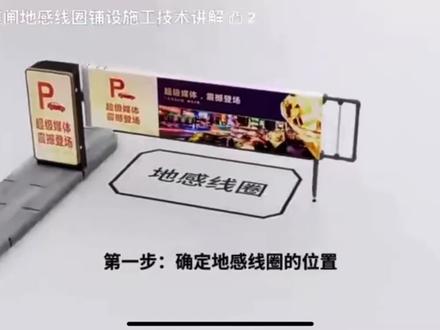

明明安装了车检线圈，为什么还是频繁砸车？大家好，我是创明理工，很多朋友呢都不知道地感线圈的正确安装方法，今天呢，我们就来给大家讲解一下。首先呢，我们就用小型车为例来给大家讲解， 地感线圈通常需要切在到达杆的正下方，以到达杆为中心轴，线圈距离机箱呢要大于零点四米距离杆子末端要小于一米， 直杆到达的切割宽度为零点八米。广告到达呢要为一点二米，线圈四角做四十五度斜切，防止线圈铺设时折断。线圈预埋五圈以后， 首尾相交后做双脚处理，预埋到炸鸡中就可以了。值得注意的还有以下几点，第一个，地感线周边呢，零点五米 不要有大面积的金属。第二，地感线圈与电源线不可以铺设于同一管路中。还有一种情况就是大型车辆出入车场就需要预埋两道地感线圈了，想要知道具体位置的点个关注，下期视频给大家讲解。

总共这么多速度标识，那速度标识的这个一根二角是接二百二十核电源，直接接到闸机上的这个空开上面即可。然后三根四角、三四角这两个角是接主板的这个，呃，第一个口跟第二个是十二伏跟这个低杆啊？十二伏是公共十二伏跟低杆，然后七八角是接这个 环路的这个地感线圈，接这个线圈的两个接口接好以后插上充上电，插上这个修剪器即可使用。

说实话，这要不欠点饥荒，说什么也不能大冷天出来干这个活。今天给客户过来安装一套地杆线圈辅助开门系统，就是车辆在出门的时候仅用摄像头开门效果不太理想的时候使用， 如果你的门口比较宽阔，或者是你的车辆识别摄像头不太好用，可以试试这种办法，仅用两套地杆线圈就可以实现出口自动开闸，既经济又稳定。 我们一边划线一边进行开槽，这个开槽也是我们最不愿意干的一件事情，平常的时候我们一般都使用水冷，但是今天外边零下二十多度，所以说我们使用了风冷， 这种方式，绝对是既干净又环保，妥妥的专利技术。开完槽之后开始下地杆线圈，看我们这个兄弟把他祖传的工具都拿了出来，开始给我表演，说实话，没有十年的功底，绝对不会有这个输出，事实也证明啊，弱电圈出人才呀！ 两套线圈全部引人到闸机里面之后，我们开始接线，今天的主角就是这个设备，双路车减器，它的主要功能就是说当车压过第一个线圈之后，再压第二个线圈，就会给咱们闸机一个开闸的信号， 接线也非常的简单，就往咱们的使用说明接一下就可以了。最后说一句，在北方的冬天干弱电实在是太痛苦了。

大家好，这里是无语。老刘，今天啊，我们来装一个地杆啊，这是我第一次装啊，可能我也是在网上看人家怎么装的啊，你看啊，这是原先我们这个施工单位画的，他这个画的太短了，我们整个的啊，有这么宽，他只画了这么一点点，所以如果车子走这边的话， 他这个就不太干了，所以说我们现在啊，我们划了一刀啊，我们直接又切了一刀，你看啊，切了长一点，这样不管是这个汽车还是三轮车还是电瓶车 啊，他都能在这里压压线杆啊，压这个地杆以后啊，我们的这个倒倒着杆啊，就能自动抬杆了啊，现在啊，我们拿来这个一百米的这个地杆线啊，他这是多多大的啊？零点三的可能有点小啊，他这是，但是人家给我的 就这么大，没办法，应该是大一点的线，粗一点的，感应的这个强度大一点。我们现在放吧，现在我们开始绕线啊， 车到二七地面九号楼路口，禁止临时车 a 通行。 现在我手里 拿这个磨光片啊，直接把这个线压下去啊，这个磨光片正好是圆的啊，也正好能压这个线。 这边我的原来缺了一个正方拐啊，现在缺了个弧形啊，这样的线走的会不会弯的太厉害啊？ well， 这个方形啊，切的 弯弯扭扭啊，但是我们就把这个线啊在这里啊，绕一个五六圈，五六圈以后啊，这根线啊走这边出来，然后进到我们的闸机上，这样就可以实现我们的这个压线杆来这个抬杆啊， 现在我们已经把这个线接到这边啊，我们现在只有把两根线接到我们的闸机里面就行了啊？

直杆到闸如何埋地杆线圈？大家好，我是采集士多智能科技的杨工，现在由我为大家介绍一下直杆到闸如何埋地杆线，我们来看现在呢直杆到闸呢已经定位好，那么地杆线的那个位置应应该埋到哪里呢？我们来看 直杆到达呢，直接把地杆线埋在这个杆子的正下方，宽度呢是八十公分，宽度是八十公分，然后长度长度呢是两米， 那么量好之后呢就开始呃呃定位，握手 弹到弹到线之后，弹好线之后呢，我们要去进行这个这个切割机的一个切割， 切割机的切割我们把切割机调到两厘米的深度，然后呢就照着刚才的这个定位进行这个切割， 那么这个切割大家一定要刚才就是这个定位的时候呢，我们也一定要注意这个我们长度是两米，宽度是八十公分，但是这个斜角呢我们一定要这个打这个斜角，以免这个九十度角刮伤那个低杆线， 那么啊我们调好之后呢就这样子切，切好之后呢，切完之后呢我们就 进行这个固定杆线，固定杆线呢我们首先呢是从这个源头这边，源头这边开始， 我们首先呢要预留购，预留购到到这个这个炸鸡的这个位置，然后呢开始开始布要要要沿着这条线不能够走这个直角，要走这条斜角 过来，这样子反复啊，这个绕五圈，绕五圈之后呢，回来之后呢这个胶和位呢开始开始呢这样子绕 一米最少要绕二十下， 然后把它埋进埋进切好的这个现场，一直埋到埋到到咱的 把它埋进大闸里面进行接线，那么这个啊也要同时呢也要双脚，双脚，大家一定要记住从这个圈里面一直到到这里呢，到这个机箱里面一定要是双脚的，那么双脚回来之后呢我们就要接这个 啊，车辆检测器像检测器我们把拔开，这里呢有有几组线，首先呢是怎么接的呢？一和二，一和二是接电源的，是接二百二十伏的电源，然后呢三和四 四就是接到倒闸的，接到倒闸的这个这个地杆加公共，三和四就接到，那这里有个地杆加公共就是这条线的，这个地杆加公共就接到这里， 这个地板加公共，这个可以并到这里啊，电源二百二十个，电源呢可以并到这个到达主板这里， 然后呢这个啊这个这个地感线呢是就接到这里的七和八 叫天然。之后呢 这里呢还需要接一条接一条线连到这个，这个呃连到，呃我们的这个到达主管里面就先三和四， 三合四，这条线呢要接到这个道地杆，这个道闸里面的地杆和公共三合四，这条线接到道闸的地杆加公共 贴到地感的空洞，然后呢再把这个车辆检测器的另外一一头按照这个啊插位把它插上去， 那么这样子找个地方找个，我们就固定在固定在这里就可以了，固定在这个位置就可以了，然后这里呢有一个 这里地杆的这个位置呢有有 h、 l、 m 三个啊，这个呢可不用去调， h 呢是高灵敏度， m 是是中等， l 呢是是低灵敏度，大家呢一般呢这个都不用调，一般在在 m 都可以， 那这个地杆线呢就接接完了。那么另外呢就是这个啊这个道闸，这个道闸呢还需要接一条从摄像机里面，从车牌识别摄像机里面切一条开闸信号过来，接到这里的开加公共，这样就完成了。 那我再给大家总结一下，这个道闸所要接这个线呢有有几组，一组呢是地杆这里面线，第二组呢就是开闸的这个线，第三组呢就二百二十伏电源线就完了。
