刚提的新车如果没有倒车影像怎么办？今天我们教粉丝自己动手安装，以后的每一天将是一个新的开始。 要加四条好多那个 这四个螺丝，这个螺丝钉四个角，整体就可以下压， 按他的话四把就好取一点，至少要顶着， 不动的话看 外压上挑 我之后才有电源过来的，把线加一下，美女给我卖两套，稍微一下发就出来了，感觉这扎头，这插不插，不稍微在这压一下 就是一根穿线。 他说人最大的烦恼， 走开 到旁边两个，最后再用胶布给他哪里痛 打下来， 打。

斯柯达明锐酒庄倒车影像，原车没有倒车影像，原车屏瞬间倒车影像。

今天呢，咱们安装一个行车记录仪，还有前后双摄像头，看看怎么布线啊？左边这根是这个倒车的后摄像头线，这个是电源线 飞进去， ok， 盖打开从这里进来，然后躺到这里，关上盖子，把电源线塞到缝隙里，后摄像头这根线 从这来啊，从上面，然后到这了呢，然后从这继续中至找缝塞就行了。 好了，到这个缝呢就可以从这走出来了，摄像头按到这个这个地方呢，你就可以把它粘上，这对不对？ 粘这，这样就方便了，如果你想按到那个外边牌照框后面，那就是要从这里面穿过去看， 啊啊，你出来了吗？红色的线啊，就是这个系到这个倒车灯上了，他这个车倒车灯在这，这个线头从这个洞里边找一个洞穿进来，为的就是从这块出来，还是要钻一个小洞， 转个眼呢，然后顶两个螺丝就完事，这摄像头就按好了，他妈坐到车底下看那个 保险杠，这根黑线就是这个摄像头的线，从这个洞车里边这个洞啊钻出来的，看到这个红色的线吗？好，就是这个后备箱从这边引过来的，一会从这藏进来， 然后呢就是和这个倒车灯，倒车灯点击这个线给他接触上就行了，然后一挂倒车呢，他这个触发这个摄像头，然后倒挡的时候看，现在就是后摄像头单独录制一个大整块大屏，前后摄像头在行车过程中一起录制。

是 是。

转接好以后我们再看一下摄像头端，摄像头端的话有两个插头看到没有？然后我们摄像头的这个是网关，这边有一个插头是这样子的，我们把这个插头的话这样子对插，插在这里对插一下看到没有？ 然后这里的话就是视频的插头，这个是通摄像头的，看一下这样子对插， ok， 这边后边的摄像头这边就已经转接完成。视频转接头跟网关的转接头的话，我们这边是有两个插口的，看一下视频转接头的话插这个孔 看到没有？这个蓝色的插头插这里，网关转接头转接好以后我们插这里 这样子从这个角度看一下。安装完毕以后是这样子的，这边安装完毕以后我们需要搭铁跟接 acc 供电，这两个桃子 需要去，我们需要用电笔来量一下，搭铁的话我们找一下，一般找一个能搭铁的点就可以了，倒车灯的负极啊或者哪个地方都可以，这个的话白色的线用来 接 acc， 我们可以在保险那里找一下 acc 的一个供电的保险，然后装上以后就可以了，这样子的话我们安装以后后，这个就是主机端的，然后这个是连接线，这一端的话就是后备箱这边扣手的位置， 这样子的话就可以无损的来升级改装。然后我们也可以根据这个图纸来进行安装，也可以看我们的这个整个的连接的线路图，这个是 实际的线路图，在车上的话就说我们需要把这些线路的话重新再按原车的线路来走一遍， 如果是二七五系列的主机或者八六六的主机装原厂的轨迹摄像头，这个轨迹像头是可以支持多模式的，我们就需要用五零五四的电脑来进行匹配，然后就可以实现轨迹的多模式。 然后如果大家在安装过程中遇到有装原厂的摄像头的话，有一些问题的话可以私信我们，我们可以进行一一的解答。

哈喽，大家好，我是大众一族， 呃，今天给大家分享一下就是呃大众原厂倒车影像的安装方法以及安装步骤。呃，由于现在没有实车啊，所以说我就给大家演示一下啊。 呃，大众原厂倒车倒车影像一般分为两种，一个是呃不带倒车轨迹的，另外一个是带倒车轨迹的，他们两个的安装方法几乎大同小异，但是就是安装之后的一些匹配啊，就是稍微有所不同。我现在先给大家讲一下就是呃 不带倒车轨迹的安装方法， 这个就是不带倒车轨迹的啊， 一般像这样的这个摄像头，呃，他后面有两个，有两有，有两个限速，没两个插头。 我给大家讲一下怎么是怎么安装啊？它的线数呢？一般分为这种线就是普通的线，另外一个是视频线， 呃，视频线，这有视频头，视频头呢，就是插到这个视频线这个摄像头的视频视频插头上进行连接，呃，然后这一次就是和这个插头进行连接，进行连接，插到那个收音机那一侧。呃， 另外啊，就是这边一个，这边一个插头啊，这边一个插头就是和这个普通线数进行相连。普通线路上面是两根线， 两根线啊，这两根线一个是供电，一个是信号线，信号线就是倒车信号啊， 进行这么有效连接。呃，这根线是供电线，呃，供电线啊，他是接到那个三十号电上，也就是说也也咱们常说的呃长电啊，也有人说他会也可以接在十五号电，就是说 acc 电上，但是 这种这种摄像头的话，接到 acc 接到 acc 上可以，如果说换成就是像迈腾了或者是高七的那种翻盖式的， 嗯倒车影像的话接到 app 上就是万万不可的，因为如果说接到 app 店上的话，咱们熄火之后啊，那个呃翻盖摄像头啊，他是不回位的，就一直处于打开状态，所以说这方面咱们还是一般建议就是装在呃接待三十号电，也就说是常电上啊。 呃，另外就是这根信号线咱们就是接到呃倒车灯上接的是倒车信号线啊，呃，下面再讲一下就是带有倒车轨迹的这个带有倒车轨迹的这个倒车倒车影像啊， 他的安装方法和和非倒车轨迹的是有所不同的， 他这就他这相当于是一个控制单元啊。控制单元。呃这头啊是 接普通线数，呃普通线数，普通线数是四根线，是供电打铁和看线， 然后进行连接。呃供电供电搭搭铁咱就不用说了，就随便找一个车身搭铁啊，供电还是接建议接三十号电啊，就是长电， 然后嗯看信号线呢就是看线，看线呢就是接到收音机或者是主主机的那个看线上，然后这个是视频线，视频线就没啥可说的了，就是和这个视频线进行有效连接， 然后这一次就是和这也是和这个插头进行接到呃收音机那次啊，呃，好了，我现在讲一下就是安 安装之后，安装之后咱们需要做什么？呃安装，安装之后啊，就是咱们需要借用这个专用设备，需要借用专用设备进行编码，就是激活功能吗？ 不带行车轨迹的那个编码方式呢？就是在呃五 f， 五 f 或者是或者是在收音机共单元里面，呃，把第十九字结，呃，如果说是编码是零四，那么就改成幺四， 如果说不是零四的话，或是带或者是其他的一些编码的话，那就不要改成幺四了，得需要计算啊，这个是看情况而定啊，得需要计算的啊，这样的话就可以激活了。 然后另外一种是，呃，带有行车轨迹的啊，带有倒车轨迹的啊，带有倒车轨迹的，这就因为因为这这是一个控制单元，所以说控，呃， 所以说巨箱鱼在车上多加了一个控制单元，那么咱们就需要在首先借助这个设备啊，同样是借助这个设备进行， 呃，在网关里面进行注册，注册他的控制地址是六 c 啊，注册完，注册完六 c 之后啊，需要对这个控制单元进行 数据写入，呃，然后编码匹配等操作，所以说相对，所以说相对来说啊，这个还是比较复杂一些的啊。呃，好了，以上就是我给大家分享关于呃大众原厂倒车影像的安装方法以及安装步骤，关注大众阅读，拜拜。

来来来，我的老表，来来来，我的宝贝，咱今天说一下，倒车后视线改装大屏导航加装倒车摄像头，需要走从前往后走一根这个倒车摄像头线啊， 先说这个主驾，就是司机这个位置啊，看着这底下了吧，他底下有很多东西，如果从大屏导航这后边把线从这顺过来的话，走线相对来说相对副驾来讲的话是比较不好走一些啊。 从这底下穿过来之后，哎，可以顺着 a a 柱往后走，也可以从这底下门槛条这底下啊，然后往后走，呃，走这个位置的比较少，这是主驾这个位置啊，下面我们去复 看一下。这边就是副驾从副驾走线呢，就是导航后面穿过来之后，也可以从这底下穿过来，你看这下边也可以走一组上边， 呃，都可以啊，导航天线基本上是往上装吗？仪表台上或者一组里边放个 gps， 导航天线可以跟这个线然后两个线一块走，然后就是走后边从一组往后走， 但是有些车后边这个特别是后靠这一块啊，不好处理，所以就从底下走，这是副驾，我们再去后边看一下， 我们看一下后边啊，后边这个是倒车灯，需要从后边取倒车灯内看这个线啊，这根线就是从副驾从副驾驶 下边走过来了，但是从副驾这边走过来，为什么还要走到这个主驾这这后边呢？ 是因为从这要取一根倒车灯控制线，这个车的结构呢，你看了吗？倒车灯在后备箱盖上， 在右侧，然后呢后盖上这个后备箱盖上这个线呢，他是从左侧从左侧这上去的，所以倒车线肯定是从这边走，你看了吗？插头就在这 这下边啊，这下边是个胶皮塞，上头线可以顺着这，然后往下顺下去， 右边，右边这边也有一个，也可以往下伸，线 就是从后边。 呃，走线的话，像这种车其实从主驾走是比较合适的，就避免这个线从中间斜着过来了，会产生不必要的麻烦。比如说线材不够长了，你从从中间如果接线的话，他就会花平、陡平 这些这些细节，这些位置，就决定一开始这个线是从主驾走还是从副驾走，是走上边还是走下边。这是倒车摄像头视频线走线平时要注意的一些事项， 每个车啊，呃，情况都不太一样，具体的需要根据安装的人员来给你分析，当然有些安装人员他可能分析不出来，这是需要你需要车主自己 去去去，注意注意一下了啊，避免不合理的走线。 然后这个摄像头这个车装的是一个外挂这种，这种外挂角度可调，然后有些还会装一些牌照灯，像这种牌照灯这个位置， 这摄像头和拍照灯固定在一起，这个拍照灯的位置呢，有的是在下面这个保险杠这个位置，有的是在后备箱后盖上面，这两种位置不一样，决定他走向的方式也不一样。

很多修理厂朋友问我们大屏导航的倒车影像该如何去接线， 现在我给大家讲一下大屏导航的倒车影像接线的具体方法。加装倒车影像我们需要以下几种材料，电源线，视频的输入线，视频的延长线加摄像头的一个电源线加一个摄像头。 加装倒车影像有两种接线方法，一种是带协议的车型， 一种是不带协议的车型，带协议的车型我下个视频会给大家讲一下具体的接线方法，现在给大家讲一下不带协议车型的具体的接线方法。首先我们把电源线 插到我们的导航上面去，把视频的输入线插在我们导航十个针角的孔里面去，千万不要插错，插错的话倒是影像是出不来的。 插好之后我们把视频的延长线跟我们视频的输入线插在一起，插在一起之后他分出来有一条黄色的线，这个就是摄像头的一个电源线，我们需要跟导航电源线的地线数过去，第三条接在一起，地线就是黑色的， 黑色线旁边是红色的，红色线旁边这条线就是导航的一个倒车检测线，我们把它接到一起，后面的话我们需要把摄像头摄像头拿过来，摄像头拿过来，我们后面同样的方法，把公母对 对插摄像头的电源线，把它对插摄像头电源线对插出来之后， 分出来有两条线，一条是红黑，一条是红色线，红色线就是摄像头的一个电源线，红黑线就是一个地线，红色线我们需要跟延长到后面黄色的这条电源线接在一起，接在一起的话我们去接原车的一个倒车灯 红黑的，红黑线的话是根据实际情况，如果接出来的画面有抖动，我们就需要把红黑线接待 地线上面去，如果倒出来的倒车影像正常，这条线我们就可以不接。然后下个视频再给大家讲一下带协议车型的接线方法。

后视镜记录仪安装视频下后摄像安装 缝隙内线路走到后备箱的时候先不要安装，把后摄像头和线路分开，在后倒车灯处用黑色的电笔搭铁接地，红色的电笔测试电压，当挂倒车档的时候，电压器显示有电流，不挂倒车档的时候显示没有电流，这就是我们要找的倒车灯线。 取出记录仪的后摄像头，红线缠绕在刚才找到的倒车灯线处，摄像头内部线路排列完成之后，我们来到后排照灯处，找一个干净平整的地方固定住后摄像头， 通过后排照灯处的缝隙或者孔洞穿过后，上头的线和车内部的线路相结合，这样记录仪的后上头就安装完成了。

昨天抖音上有人问我这个倒车影像怎么接的？这倒车摄像头的线， 这个红的和红的插上，黄的和黄的插上这个倒车红这头的红线接到倒车后边的倒车正极的控制线上，这这头的 红线接到导航后边的倒车控制线上就可以了。

下面我们讲一下这个倒车视频线怎么接的？倒车视频这个倒车上头是怎么接的？首先这一条线是个六米长的线，大概有六米吧，导航的后面，然后沿着这个车边上 跑到那个倒车摄像头的固定的位置上，这个是我们的倒车摄像头，这个是通用的支架，你把这个固定在牌照灯的附近，或者牌照灯那个外壳上，就可以 用螺丝拧上。固定好之后，倒车摄像头有两条线，一个是红的，一个是黄的，这个倒车视频线一端是插在这个位置上， 另外一端是插在这个位置上，然后这一端是接在导致控制线上，导致控 线如果没有标签的话，我们找的话就是从这数。这个黑色的是第一针，第二针是这个红色，第三针，第三针就是到时候检测线，我们把它插两个鸡肋， 他两个接在一起就可以了啊，他两个接在一起就可以了。然后另外一段这个红线 跟这个摄像头的供电线，这个红线他俩是并在一起接待倒车灯，他俩一定要并在一起接待倒车灯，这个黑色的线一般是不用接的。然后这个黑色插头呢，是接待倒车摄像头，倒车摄像头这这个 看一下， 这两个并在一起接待到处动，这个是后面的接法， 看一下，如果线不够长的话，我们可以找一根线延长接待倒车灯就行了。一挂倒车灯的线找的话就是一挂倒挡有十二伏电加热，倒挡没有十二伏电。

然后连接好摄像头的连接线，这样当你挂入倒挡倒车灯开始工作的时候，摄像头也会随之跟着一起工作，这样你就可以在你的显示屏上看见这个摄像头拍摄的画面，那么我们就先来试验一下，首先给车子通电，但是不启动，然后挂入倒挡 啊，非常棒，这个已经正常工作在显示后面的画面了，看起来非常的清晰。第三步，现在我们已经把所有的线路全部都接通了，那么我们就来隐藏一些裸露在外面的线。首先是这根电源线，方式非常简单，可以直接把它藏在这个上面这个天花板的里面，把这个绒布抠开一点，就可以把它全部都塞进去，然后再把这个线塞到这个 a 柱的里面去， 然后再沿着这个仪表台的缝隙，把这个线全部都卡在里面，然后我们可以抽出这个副驾驶的地毯，然后再把这根线从这个内侧的内饰板的缝隙里面卡进去，然后让这个内饰板压住这根线，然后再把这个线卡进这个中控台的缝隙里面。电源线的这两头都被内饰板卡好之后，然后我们就可以把这个地毯重新安装进去， ok， 这样整个电源线就全部都隐藏好。接下来就是倒车摄像头的线，倒车影像的线路，一般的家用车都会隐藏在门框胶条的内侧，但是由于我的这辆车胶条设计的非常奇葩，他都被卡在了内饰版的里面，所以我决定把这条。

省钱小妙招，今天我们来自己解决倒车摄像头安装走线的问题，下面有请喵哥。 因为昨天中控大屏撞完之后呢，这个天黑了，所以这个啊后摄像头呢没来得及布，我今天就把这个后摄像头给大家布一下倒车信号线呢，后面接刹车灯就好了，虽然他是对插的啊，但是建议大家还是可以用电光胶绑一下，反正这个万一松掉了，你要再拆的话就就麻烦的很。把线挤进去就好了， 先预估一下这个长度走紧的吧，就是就是从这个位置过来，然后从这里穿过去，大家看到这个线 到了这边之后，就只要这个沿着这个橡胶的密封条布线的时候，稍微这个放一点点耐心挤进去，从塞住这个后面一个从这个穿线孔里面穿过去，穿到后备箱里面，这个地方穿线孔里面呢，找到这个座椅 往上面提之后，他可以把这个侧边的一个塑料发泡座椅拆下来，这样从这个 c 柱下来之后，从这里穿过去就可以到达后面就是那个洞里面扯过来了， 我们按这个线顺着这个原有的卡子一直往上走，这样在后备箱开关的时候就不至于这根线被挤坏，如果原有的卡子卡不住的话，可以用这个捆扎带捆扎一下，现在呢这个地方上呢，需要把后面这块挡板把它拆掉， 再把这个线头从这个位置穿过来。摄像头呢装在这个地方的需要把这一个板子卸下来，把这个摄像头的线从这里面布出来，穿出来这唯一的孔 就只能从这个牌照灯下方把它穿出来了，整个这个地方他没有其他的孔洞可以布线，只能走这个牌照灯这个孔里面。这个 摄像头呢，整个就是用螺丝固定的，我们先固定一颗，没有调正的话我们还可以调，我们再把这个排道灯螺丝拧紧，其实你到外面去装呢，他也是从这个，基本上是从这个缝隙里面用，如果你担心漏水的话，这个地方呢，其实可以用这个玻璃胶 稍微打一下，密封一下，好，完成之后我们再把这个牌照灯把它上回去好了，线头都穿好了。然后呢我们现在再接的就是这个接这个倒车灯的这个啊信号线了，这个地方呢需要做这个破皮红，这两个红色的这个线搭在一起， 然后把这个线接到这个倒车灯上，也就说倒车灯练的时候给一个信号代表这个啊，启动后摄像头，倒车后视就这么来的啊，把车子挂了，倒挡亮起的这个灯就是倒车灯，找到这个灯的这个输入线，把它接到这根线上，接到倒车灯灯灯的正极上面，就 这根红色的正极，采取搭铁的方式把它给挤到这个正极里面去， 接着这个位置就好了，这个黑色的线这个理论是是不需要接的。好，我们现在接完了，看那个倒车灯亮代表这个取电信号没问题，把这个线该包裹的包裹一下，该理顺的理顺一下，把这个盖板盖回去，这种塑料卡的把它扣上去就好了啊， 装完之后最后调整一下这高度就好了，看起来简单，实际上这个施工起来还是有点难度啊，所以说你要单独装这么一个摄像头的话，去外面装啊，几十块钱别人都不愿意给你装， 你要是这个自己装的话，其实牵线还是比较麻烦一点，当然了，如果你这个动手能力强的话，自己可以尝试一下。好了，看完这个喵哥的动手，如果你自己学会了，觉得有用的话，给我点个赞，给个关注好不好？谢谢大家。

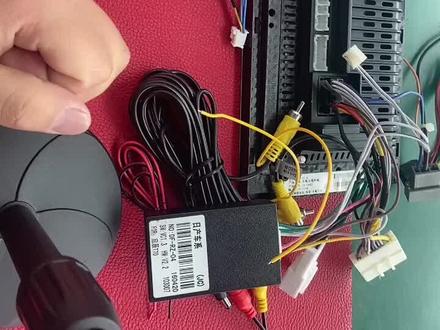

接上个视频，这个视频给小伙伴们讲一下带协议车型的倒车影像该如何接线。首先我们把电源线插上去，把视频的输入线插上去，延长线跟我们视频的输入线对插， 对插出来之后，他分出来有一条黄色的电源线，黄色的电源线跟我们地线数过去。第三条线地线就是黑色的线，黑色线，红色线，红色线旁边这条线就是我们的一个倒数检测线，这条线的话他是直接通往协议和的， 通往鞋一盒，这条线我们千万不能剪断，只需要把它拨开，然后跟我们的这条电线接在一起就可以了。后面的话是同样的 接法，把公母对插，红色的也是公母对插，公母对插分出来这两条线，一条是红色，一条是红黑，红色的话我们就跟延长线这条黄色的线接在一起， 接在一起之后，红这条红黑的线就根据接出来的倒车影像是否正常，再去看一下这条线要不要接， 接出来这两条线接在一起之后就不需要去接倒车灯了。为什么不需要去接倒车灯？因为带协议的车型，他前面的倒车电源已经协议盒已经供给他了，所以说我们就不需要去接倒车灯， 这样接出来的画面就可以了。下个视频告诉大家大屏导航摄像头的姿势该如何去切换。
