led6.0电脑版显示屏设置教程

好，大家好，今天呢给大家说一下主画面是如何去设置的。首先呢，打开调试软件， led v 神 点击控制屏幕中的显示屏设置，输入授权密码幺六八。 这边呢是以叉六为例设置主画面的，如果呢，你想显示电脑全屏，就需要将主画面的大小改为实际屏幕大小，比如咱们的实际屏幕大小是幺三六六乘以七六八的， 那么咱们就将主画面的宽改成幺三六六，高度改成七六八。 如果你的主画面设置越大的话，咱们的屏幕就会越大，反之呢，咱们的屏幕就会缩小。好的，今天的主画面呢就说完了。

呃，当我们没有配置文件的时候呢，我们就需要进行智能设置，然后我们在智能设置的时候呢？呃，点智能设置，下一步我们到智能设置向导一这一步我们在上面的选择芯片呢？选择我们灯板后面对应的，嗯，我们的那个，嗯驱动芯片， 然后选择相对应的驱动芯片。假如说我这个芯片呢是二零三八的，二零三八 s 的，那我就选择二零三八 s。 呃，假如说我的芯片是呃幺六幺六幺三幺六幺三幺六幺三六的，我们就选幺六幺三六。如果在这个列表当中没有我们对应的芯片，我们就选择通用芯片进行智能设置。 呃，其他的不用动，然后在我们的这个呃点数这块列和行这块就需要填我们灯板的实际限速点，假如说我这个灯板是一个六十四 乘以三十二的，我就是六十四列三十二行，然后下面呢进行选择一码方式。呃，一码的话，我今天的话就以我们幺三八一码为例，然后各个灯板每一个灯板的一码方式是不同的，我们需要去查看我们灯板具自己具体的一码是一个什么样的状态。然后我们点下一步， 到这一步以后我们这块会显示全黑或者有显示，我们就需要观察我们的大屏，如果我们的大屏是全黑，那我就选择全黑，如果上面有显示，那我就选择有显示，然后选择完以后点击下一步， 到达这一步以后，他这块会有红绿、蓝、红红壁或黑。这块的话，我们就要需要去观察我们大屏上灯板的这个显示状态。呃，如果在红色时候，他显示红色，绿色显示绿色，蓝色显示蓝色，那我们就直接进行下一步，如果他显示的这个颜色不能对应起来呢？我们就选择手动模式。假如说打到红色，他现在大屏上面显 是绿色，那我就把这个颜色更改为绿色啊。打到绿色大屏上面显示是红色，那我就更改为红色啊。下面也是相同的道理，我们点下一步，然后到达这一步以后，这个行的话，呃，就以我们灯板上面的实际的量的行数为准。 呃，一般像我们的七五接口的话是两组数据。呃，我这个灯板刚才我智能设置有时候选的是六十四乘以三十二的，那我灯板上面亮的行数应该是十六， 然后我点下一步，呃，然后到这一步以后，这一步又是一个什么意思呢？这一步就是假如说我这个灯板是一个十六扫的，我上一步选了十六行，我灯板是一个十六扫的，那我这一步就选一行。 如果的灯板是一个八扫的，然后那我这一步十六除以八，我这块就选二。如果是我灯板是一个四扫的，那十六除以四等于四，那我这块就选四。然后，呃，横向描完以后，我们在竖向描也是同样根据 灯板上的走线方式，嗯，我们去进行表，点到这一步的话，我们只能设置就完成了，然后我们，嗯点下一步， 直接点完成，然后回到这面。回到这块以后，我们需要需要做的就是在规则里边去更改。我，呃，我的这个，嗯。接收卡，单张接收卡带的宽高大小，假如说我现在用的是三幺六的接收卡，我带了两个宽，两个宽的话呢？我就是幺二八，带了十六个高，那十六个高就是五幺二， 但是我们会发现高度这块的话，他后面只能到达二五六，那我们就需要在这一步点更多设置，对，开启数据组矿然里边进行选择，三十二组数据他这块就可以带到，呃，五幺二，然后我们发送到所有接收卡即可。

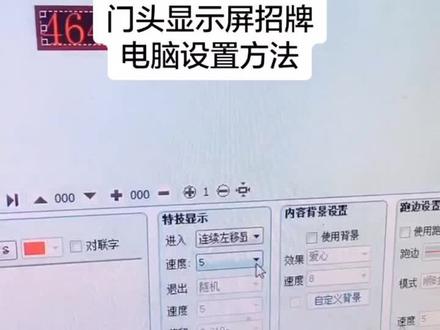

把内容打好，那我们就要选速度，一般选十二，使用背景随便选，不选也行。使用跑边，一般跑边任意选，只要好看就可以了。找到预览，点击预览，调到我们所需要的效果，确认效果可以就用 u 盘插入电脑显示，确保的显示出来，然后找到菜单栏的优盘，输出显示优盘，选择优盘，点击保存数据，保存成功，插入显示屏后面不盘插口三至五秒显示显示成，拔出优盘即可。

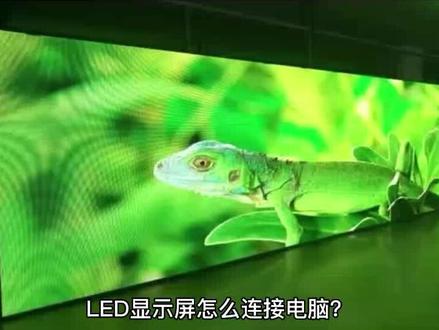

led 显示屏怎么连接电脑？ led 显示屏与电脑连接设置步骤一，打开电脑，把 led 显示屏的数据线连接到电脑上，然后在我的电脑中找到 led， 然后双击鼠标的左键打开这个软件。 二，软件打开后，在菜单上再到设置的选项，点击这个选项找到通讯设置，并且点击这个设置。三，在弹出的窗口中的左边找到屏幕，并且点击 找到节目，并且点击找到字幕，并且点击打开字幕之后可以看到可以设置文字，并且设置字体以及时间，把这些设置全部完善。 四，然后在上面的一个菜单栏上找到最后一个的发送，弹出发送成功即可外离底显示屏和电脑连接成功。

今天我给大家讲解高级点亮屏幕之智能设置的相关操作。首先我们打开 ledv 是软件点击控制屏幕显示屏设置输入密码幺六八 点击接收卡参数。当我们不能直接加载参数进行屏幕点亮时，我们需要进行智能设置。智能设置分为七个向导，接下来我给大家分别介绍每个向导的作用。首先鼠标左击智能设置，进入向导。一向导一分为相体信息，相体类型、模块大小、模块信息、 箱体信息的宽度和高度其实就是我们单张接收卡所带来的宽度和高度。箱体类型我们根据模组的信息选择单色、双色或者是全彩 模组大小，其中列数为模组的实际宽度，如列数为十六的整数倍，则一般情况下没有空点，空点位置可以填写零，如果不是十六的倍数，则较大可能性存在空点。此时我们需要知道空点数目数据组数数据就是 rgb 红绿蓝一组数据就是我们常说的一组 rgb 一组红绿蓝。解手卡接口定义决定了该解手卡的数据 组数。不同型号接收卡能输出的数据组数不一样。在设置不同接收卡时，我们需要选择对应的数据组数。常见的七五 b e 八零是十六组数据，而七五 b 一三二零则有三十二组数据。极端方向极端方向由模组的数据走向决定，总共有四种极端方向，分别是从右到左、从左到右、从上到下，从下到上。 通常情况下为从右到左，大部分都是正面看模组音铺的口到凹的口的方向。驱动芯片和一马芯片，我们可以根据模组背面模组上的芯片来进行实际选择， 以上内容根据模组的实际情况填写。完成之后可点击下一步进入向导二，向导二根据屏幕一二的亮黑状态判断数据集信。设置完成之后点击下一步进入向导三， 向导三根据屏幕一二的明暗程度判断欧一亮度即兴。设置完成之后点击下一步进入向导四，进入向导四，根据显示屏状态一到四的红绿蓝黑来确定显示屏的显色组成。设置完 之后点击下一步进入向导五，屏幕亮了几行就代表一组数据代表的行数。设置完成之后，点击下一步进入向导六，屏幕亮了几行，结合向导五推断屏幕的扫描方式，向导五的值除以向导六的值就是该屏幕的扫描数。设置完成之后，点击下一步进入向导七，点击重新秒组， 通过秒点确认模组的走线方式点亮屏幕，如果整个显示屏接在一起走智能设置，则秒点，请看接收卡第一根排线的那块模组，点击完成则完成了智能设置的向老一到向老七，谢谢大家的观看，我们下期再见！

设置第一步，打开 led 软件跟目录下的 board set， 点 x 密码八个八。第二步，点击查找控制卡，控制卡出场 ip 默认为 192 168 0 99。 第三步，正确填写 led 屏的宽高，如需修改控制卡 ip， 直接在此填写，然后保存设置即可。第四步，点击进入工装，可测试 led 模组是否正常， 测试完成后退出工装。第五步，如接线正确，但 led 屏仍然显示乱码即可，能是控制卡的程序需要更新，点击扫描参数，再选择内置程序，更新控制卡程， 按照 led 模组类型选取对应的程序文件，单色评选 vsd， 全彩无灰度选 vsdt， 小卡选 stmani， 确定后等待更新完成。 注意，如确定模组正常，可跳过工装测试，如 led 屏显示正常无乱码，则无需更新程序。 二、添加 led 输出在设计模式下，右键功能输出到 led 屏幕， 启用空键，屏幕类型根据实际情况选择，填写 led 屏的宽高， ip 地址端口无需修改。添加一个普通标签，拖拉到 led 空间的 区域内，修改其 led 动作。 三、制作一个简单效果第一步，放置一个普通标签来制作标题，调整颜色、字号、粗体，将标签拖拉到合适的位置。 第二步，放置两个普通标签来显示刷卡人姓名，前面一个不关联，后面一个关联姓名， 选中两个标签，右键快速对齐。第三步，放置一个技术标签来统计场内人数，设置格式化显示效果，不需要设置过滤。 第四步，添加一个表格，显示场内人员名单， 将表格拖拉到合适大小调整位置，按照需求调整表格颜色，在列配置中隐藏掉不需要显示的项目，调整项目显示顺序， 退出设计模式，调整列宽 表格需设置数据源才有内容显示， 另外可以设置标签的 led 动作。

哈喽，大家上午好。呃，今我是河南光源光电小杨。呃，今天呢给大家这个录制一个咱们平时用这个租赁屏该怎么调屏？呃，第一点 河南光源光电的租赁频道用的系统是诺瓦的系统，所以说我们需要安装一个这个诺瓦的演播室，也就是这个 novl ct 这样的一个软件。首先我们要双击，呃，安装好以后呢，打开这个软件，呃， 打开这个诺啊演播室，呃，打开以后呢，他会跳转到以以下这个页面，你可以看一下啊，就是出现在这这个页面，对，没错。然后呢，呃，如果说我们有连接处理器，有连接大屏 的话，这上边有个这个微五点三点零，这是这个软件的版本。呃，后边呢，他这显示未检测到发送卡，这就是对的，因为我们没有把它连接处理器，对吧？他就检测不到发送卡。呃，然后呢，我们点登录啊，我们登录这个页面，点登录再登录 有一个同步高级登录和一个演示模式登录。我们首先要点击这个，因为我们没有连接电脑啊，所以说我们点演示模式登录吧，点他，然后需要输入个密码，这个同步登录呢？是密码是三个六，这个演示呢？密码是三个八八八八。 ok， 我们点这个登录， 呃，登录以后呢，他会出来一个这个显示屏配置，那我们就点这个显示屏配置点进去点，点进去以后呢？这这是一个当前操作通讯口。呃，这什么意思呢？ 就是告诉你这个，如果说你连了这个电脑，连了这个处理器，连了大屏的话，这个通信口呢？就是一条网线，知道吧？然后我们点下一步啊，点下一步， 嗯，点完下一步以后呢？呃，这里边会出来一个发送卡，接收卡还有显示屏连接。什么是发送卡？发送卡就是我们的处理器里边内置的一张发送卡，现在的处理器都是二合一的，我们不需要调，知道吧？发送卡任何东西都不用改。呃，然 然后呢？我们来个接收卡，呃，接收卡呢？是我们这个搭建的屏幕里边的每一块箱体啊，每一块五十公分乘一米的箱体里边都有一张接收卡，知道吧？然后呢？通过发送啊，发送信号到每一张接收卡里边，他们接收到信号，那么我们现在要发送给接收卡的每一张卡， 卡里边的这个参数怎么来发送呢？你看啊，啊，每次呢？这个你们不用管啊，从文件载入，载入这些工程文件啊，任何一个任何一个工程文件，这个是您不用操心，我会， 比如说咱们合作了，我会把这个工作文件准备好发送给您的，就是咱们这个平替专用的这个配套设备啊。然后呢？比如说大哥，比方说我们要载入这个三点九一的啊， 然后呢？点打开，你看到没？这里边的参数全部都跳掉了，宽度啊，高度啊，刷新率啊，这个 这个频率啊，香味啊，这个我们都不用管啊，我们只需要从文件载入啊，载入这个文件工程文件，对吧？点打开，然后呢？呃，他显示您载入配置文件成功，点确定，然后呢？发送到接收卡点，发送到接收卡点一下以后呢？这边发 发送到接收卡里以后，这里边提示您所有接收卡或者重置接收卡起始坐标或者指定接收卡，那么常规评的话，比如说我们搭建一个三乘五的，全部用的是五十公分乘一米的大箱体，那么我们肯定是发送所有的接收卡，因为 平起啊，都是一模一样的，对吧？都是四点八一，都是五十公分乘一米的，对吧？我们点发送， ok， 点完发送以后，我们等待，等待他这边提醒您发送参数成功点确定。 呃，然后呢，我们还是以这个点，这个发动成功以后，我们来到显示屏连接，我们还是以他的差，是一个三乘五的吧，三米高，五米长吧，行吧。呃，然后呢？我们，哎，我看一下啊，接住卡里边我刚刚载入的是五十公分乘五十公分的，对吧？你看幺二八，幺二八，那么我们重新载入一下，载入一个大箱体， 载入这个五十乘一米的， ok， 你看啊，我们这样来发送，再发送，再点发送， ok， 发送参数成功点确定，我们来到显示屏连接，显示屏连接呢，这个是发送卡的序号啊， 发送卡一号，发送卡二号，发送卡三四五，这是个演示模式啊，就是最大化的这个，我们点一号的这个发送卡，呃，然， 然后呢，我们输出就是一号发送卡的一号输出口，二号输出口啊，这个每次呢就是一或者二，看你用几张卡，这个到时候你详细找我，我详细跟你聊点。一，这个呢，我们连到网线，这个是我们每台处理器上边呢有小处理器，小处理器上面都是一号网口，二号网口，大 处理器呢就是一二三四有这四个网口，那么我们用的一般就是从一起始开始用吧，点一点一啊，然后呢把这边改成幺二八，宽度是幺二八，高度是二 二五六，这个是接收卡的大小。我们如果说您不知道这个怎么改啊？不知道这应该怎么改？你看一下接收卡里边，这里边有的啊，幺二八二五六，把这个抄进去就 ok。 呃，然后呢我们这个输出序号口就是网线扣也选择好了，一号网线发动感的序号口也选择好了，宽度呢？高度呢也改好了，对吧？然后呢这边来更改一下， 三米高，五米长，我们的显示屏列数呢？这个接收卡列数不是显示屏列数啊，就是单个相提单张卡足利屏的好处呢，就是好算单个相， 单张卡接收卡列数呢？我们是五米长，是十列吗？我们是竖着搭建，行数呢，是三行，这样子，你可以点一下，全部重置。 ok， 下面有个这个我们最大化啊，这边最大化 缩放一下。 ok， 现在您您看一下啊，这个一块高是一米，对吧？宽是五十公分，那您算一下这个一二三四五六七八九十，这是 实力，那就是刚好五米吗？对吧？高度的话一一块高度是一米，那一块两块三块就是三米高度吗？对吧？很简单，然后这个就可以，其实这个就是咱们单块箱体啊，然后呢我们面对屏，现在我在面对电脑，然后我电脑前面呢就是大屏，咱们面对屏占的屏的 正面的话，看这个大屏的这个网线怎么走的？我们这上面连这个显示屏连接图要怎么连啊？这是相呼应的。点这个一号网线口确认一下，我看没没问题，对吧？我们比如说从左下角连的点一下这个，再点一下，再点一下，点点点， 这样连啊，十五平方的话，四点八一，我们一条网线可以全部连完，这好像不是四点八一啊，这好像三点九一啊。那行，我们用两条网线吧，这是一条网线，我们让他连这个第一排和第二排，再点一下二号网口，对吧？然后再从这个左上角再连一条网线， 对吧？呃，我们这样连完以后呢，这个在实际搭建当中实际搭建啊，我们的网线也应该是这样走的，如果说您这样的连连接图画的 对了，然后后边的网线连的错了，或者说是这个后边的网线连的是对的，但是咱们这个连接图连的是错的，这个画面是调不出来的啊。呃，然后呢，我们就是连好图以后呢，同样的点这个发送啊，啊？发送的硬件啊，点发送的硬件 发送同时呢自动固化到硬件，是否继续进行点确定啊？然后他会提醒您，也是提醒您这个发送到硬件成功，我们的屏呢，这时候呢，已经是 ok 了，调好了，就是这样的， 你看保保存信息到硬件成功，点一下，确定 ok， 那么有人会问 能不能一条网线全部连完，您可以试一下啊，咱们可以试一下啊。呃，一号网口，你看啊，如果说全部连完会出现什么情况，对吧？超点了知道吧？点发送的硬件， 你看啊，你看见没？发送卡序号一号，输入网口一号超出代载能力是否继续肯定不行啊，这样发送肯定不行的啊，因为 这个三九一的，这个三点九一的，这个一平方的点数是六十五万六十五万五千三百三十六 六五五六万五千五百三十六个点，知道吧？一平方这两块平，这两块箱体就是六万多点，那么一条网线呢？这一条网线他是能够带六十五万像素点的，不能超点，知道吧？如果超 高了呢？就刷不出来了，是这样的，所以说我们要算一下啊。呃，其实很简单，就是带三点九一的一条网线带十个平方，知道吧？也就是二十块， 然后呢这个四点八一的呢？一条网线是能够带十五平方，如果说我们今天搭的平是四点八一的，那么一条网线就这样连，可以连完发送完。 ok， 以后我们这个屏已经调好了，这个软件就可以一点关闭， 一点关闭正在退出程序，是否将参数固化的硬件点，是，对吧？然后呢这个是是否同时关闭监控和服务点是 ok， 我们现在屏已经是跟我们电脑桌面是，我们的电脑桌面是什么画面，那么我们的这个大屏上现在也是什么画面，知道吧？现在 已经调好了，知道吧？已经是成了一个画面了。 ok， 那咱们今天这个调频就先到这边。呃，小杨讲的有不足的地方呢，后续我会这个补充上面，希望大家能够支持小杨，感谢。

接上期视频，我们再介绍一下接收卡的参数设置，正常情况下，模块信息这一栏不用管他，只需把箱体设置里边每张接收卡的带载点数设置好， 直接点击加载，根据模组上的芯片信息，从预制参数里找到对应的品牌型号加载即可。如果预制参数里没有，就直接联系厂家技术要配置文件。 需要注意的是，有时候即便是加载了对应的参数，板子也不亮，那么可能是结束卡，需要升级，点击技术升级对应的版本。下期介绍如何设置显示屏的连接图。

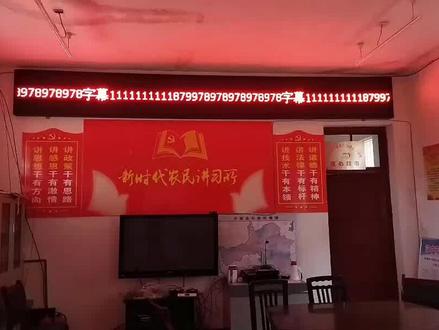

重装了电脑系统， led 屏无法控制了怎么办？专治疑难杂症，只讲简便方法，欢迎来到羌州野老讲技术。现在我们来打开屏看一下，上面显示的是单色零零幺幺九二点幺六八点幺点九九， 那么他这个呢显示都是正常的。接下来我们从电脑上安装控制软件， 打开这个压缩包里边这个软件，点确定下一步，下一步，下一步安装，安装呢也非常的快捷， 我们稍等点完成。呃，这样软件呢就开始启动了，这是个六点二的版本， 现在我们点设置平拆设置，这里要求输入密码，它的默认密码呢是三个八 点，确定好我们就进来了。呃，控制卡呢？默默认的 ip 呢是点幺点一百，我们测试一下 他这呢控制卡连连接失败，刚才我们发现了他是九十九点幺点九九，我们来改一下后边这个一百， 好，我们测试一下连接成功，这说明呢通讯设置我们已经完成了下来，我们进入了基本设置，在这里我们要判断一下，因为控制卡呢，它是显示是正常的， 我们呢只需要来回读一下他的呃，平餐，点一下下边，对，我们从他的控制卡里边呢已经获取了他正确的平餐。这一步呢就设置好了 下来，我们返回来添加一个字幕测试一下，我们把这个预览区域呢也把它调整一下， 完了以后呢我们点单机发送，现在我们过去在屏幕上来看一下显示的效果， 在屏幕上呢，呃，没有显示字，只是在右边呢有两个小点，这估计是他的驱动模组有问题，我们继续进行设置，我们点设置平参，设 设置，继续输入他的密码三个八，确定在这个常规模组里边呢，我们点开下边的这个下拉箭头， 我们选择第九项明微，明微的这一个驱动模组下来，我们点设置频参，这样设置就成功了，我们返回来在字幕里边呢，我们再随便呢敲几个字，让他这个字数呢多一些 好输。好了以后呢，我们再点上边的单机发送，现在呢我们去看一下测试的效果， 哎，现在我们看呢他显示已经完全正常了。如果你在 led 屏的使用过程当中有什么问题，也欢迎大家在评论区和我交流互动，关注我学习更多实用的好技术。

大家好，今天跟大家分享下 led 屏是如何点亮的，下面是 led 屏点亮所需材料，单元版，接收卡电源，五伏电源线，排线、网线。接下来就是把各个部分连接起来， 我们没有连接处理器，直接由接收卡连到电脑网口，打开电源， 此时的画面是凌乱的。接下来我们开始设置参数。首先我们根据已知的驱动和一码芯片查找对应的接收卡程序版本，这是各种芯片的型号， 这是对应的接收卡升级程序版本，这里我们的芯片是三千两百六十五的，对应的程序是 九点五三的，这个表没有更新，一码是五幺五八的，对应的一码程序为五九五三的。下面我们打开接收卡的升级程序，可以在卡莱特官网下载。点击探测接收卡， 可以查看现有的接收卡版本，勾选所需升级的接收卡，选择本地保存的接收卡升级程序，这里我们选择九点五三。正在升级，升级完成后我们断电五秒后重新送电。 打开 lad vision 软件，点击控制屏幕显示屏配置，输入密码幺六八，这里我们选择网卡模式， 点击探测接收卡，这样我们就可以查看接收卡的程序是否升级 即成功，也可以查看使用的接收卡数量是否吻合。点击接收卡参数，这里我们点击加载，可以选择本地存储的加载文件， 也可以选择系统内自带的对应的加载文件。没有加载文件的话，我们点击智能设置，选择单类型模组，选择对应的驱动程序，这里我们选三千两百六十五， 一码芯片是五千一百五十八的，对应的一码程序是五千九百五十三，接收卡是十六口的数据组数，我们选择三十二组，其他统理， 然后点击下一步，这里根据提示颜色观察模组，白色、 红色、绿色、蓝色、黑色。 pr 的模组亮了一半，一百六十乘八十，也就是四十行， 观察模组现在亮了一行，现在模组的第一个点在闪，那我们就点击表格的一，接着第二个在闪，点击二，总之哪个点闪就点击哪个，就这样描完所有的点， 第一行描完第二行整行再闪，那我们按向下箭头，可以直接一直扫 完整章版， 秒点完成，点击完成。现在屏幕还是乱的，我们需要设置显示屏的连接顺序，点击显示屏连接，设置宽高列高， 点击发送画面就出现了，记得点固化哦。这里我们可以设置接收卡的数量，几行几列，对应每个网口是怎么走线的。我们返回主界面，新增节目页和各种窗口， 这里我们选择文字窗口，就可以输入我们想改的文字， 谢谢您的观看。

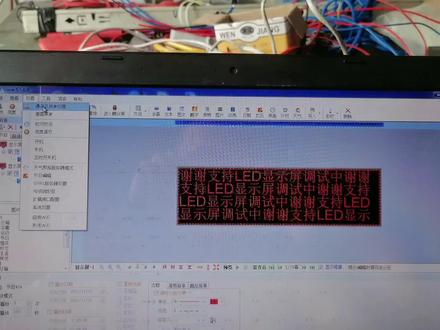

来看一下这个网口的第一次怎么调啊？网口卡点设置有个通讯设置密码是三个八或一六八都可以啊， 然后进来以后呢？你一般就一个屏幕嘛，啊，点单机直连点一下这个检测卡，你像这个网线呢，就是网线到屏幕呢，你要直接连住啊， 检测一下啊，像这个达到百分之一百，这边这个网就是通的，通的以后就不要搞别的操作，点完成就可以了，然后退出来点回读，这个上面有个回读按钮，一定要选择用网口网络回读， 网络回读，他这个自己会去找这个控制卡啊，现在找找找，找到了，找到了以后你就要点这个停止搜索，停止搜索以后点这个网络回读 他这个网络，回头他这边有个 ip， 这个本机 ip 地址跟他的 ip 他一般地址是，呃，一般的卡都是到幺八八的啊，你先给他回读回来先回读一下啊，回读成功以后你可以点下覆盖 啊，覆盖完以后就点一下关联显示屏，按一嘛，关联成功了，成功就可以了，点数就对了，点数对完以后呢？ 对完以后你你就在这个位置，你那你要看这个这个分辨率啊，打开后台设置通讯设置密码是一六八， 看这后台设置都不对啊，这什么幺六幺八芯片啊？这个这个选择幺六幺八八芯片。然后你的高度是三张，好像长度是 是长度还是二十二张？二十一张的啊，大家看吧。设好以后，设好以后点完成就可以了，这个也不用感应，他原来就有了。 然后到这个位置啊，选择进节目，点右键和进节目，然后在节目里面点右键可以，可以建文本传文本传到这里。建嘛？像你一单行就建这个字幕传，就可以建一个哈，多的可以删掉，选中删除，确定删除 有一个字幕窗，然后这个最大化点一下，这下面有个最大化，点一下就最大化了。然后字在这里改写上，你要的字写完以后点发送就可以了。 你就一个评论当个发送啊？他平常不匹配，我这个平常跟他那个平常不匹配，知道吧？ 那你如果设好以后，那比如说你要改 ip 号点设置同心设置密码三个八， 三个八，进来以后先点着行机啊，这些都是单机之恋啊，行机完以后点更改 ip 啊，这是这个就是你要的 ip 了。比如说我现在改成幺八九啊，看这些吗？该改都改，改完以后这边点设置就可以了。 好，他就改掉了， ip 就改掉了，改完以后就要点这个固定 ip 了，等下我们要用的时候就是用这个固定 ip 再用了啊，点这个固定 ip 点完成就行了啊，完成以后然后出来改制发送就可以了。

今天给大家说一下灰度的调试，就是技能设计，因为每个屏都会要技能设计才做出一个文件才可以调调出来的， 相信大家都知道是吧？嗯，就是进入这个调戏界面，然后有一个技能设计，技能设计呢，这个板机是 p 三的，六十四个边框，六十四，我们直接选六十四，然后有一个启动芯片 九六幺六二，这个爱心呢，板结后面都都会写有的，然后还有一个一码，一码就是二零幺二，这个也是板结后面都会有的，然后这个是三 喜欢少的直接大爷杀，喜欢少就可以了，然后我们直接就下一步， 看到没有？这里第一步是选选择了红色，就根据他提示直接选对，对应上就可以了，然后这上面练了三十二行吗？练了一半吧，就三十二吗？然后直接选三十二， 然后下一步，那现在亮了一横，直接就填一横， 你看母乳上面的这样扫描就等于成功的了， 技能算是成功的了，所以我们就确定可以了，那现在就一块魔术就正常调戏出来了。

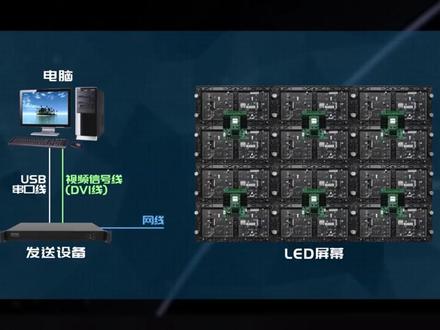

大家好，我是小诺，欢迎收看诺瓦课堂。 本期视频将为大家介绍诺瓦 lct 软件中的智能设置功能，该功能的目的是点亮灯板是单一灯板，能够正常工作，正常显示视频原信号。在开始智能设置前，首先 要确认带点亮灯板的信息，包含驱动 ic 型号、一码 ic 型号灯板的宽度像素点与灯板的高度像素点。其次，我们需要进行正确的硬件连接。我们使用 us usb 串口线和如 dvi 线的视频信号线将控制电脑与发送设备相连。 其中 usb 串口线的作用是传输控制命令。视频信号线是为了将图像信息传输给发送设备， 并确保发送设备和接收设备之间的网线连接正常，确保接收卡与灯板的排线连接正常。这里有几点需要特别注意，一、 确保带点亮灯板连接在与发送卡设备网口一连接的第一张接收卡上，且与该接收卡踏步板的第一个卡槽相连。二、 确保诺瓦发送卡设备直接连接电脑且关闭缩放功能，未连接任何第三方设备。 三、确保控制电脑为复制模式显示，且分辨率缩放为百分之百。因 windows 十系统的显卡设置与 windows 七略有不同， 以 windows 十系统为例，具体的操作为电脑桌面，单击右键，选择显示设置，点击打开， 进入设置界面之后，找到缩放与布局，将缩放与布局的百分比调整成百分之百，若设置为其他 八百分比，就会对分辨率进行拉伸。智能设置中映射在灯板上的信息将会错误，将分辨率调整成大于等于 led 显示屏的分辨率， 下面我们找到多显示器设置，点击下拉菜单，选择复制这些显示器保留更改，更改完成后关闭界面， 下面我们开始灯板智能设置，双击打开诺尔 lct 软件，打开软件后找到登录， 点击选择同步高级用户登录，输入密码六六六或者 appleme， 点击显示屏配置， 然后点击下一步，在发送卡界面找到原配置，将分辨率更改为与显卡输出分辨率一致，点击设置， 设置完成之后点击刷新，查看设置是否成功，点击接收卡，点击智能设置，点击下一步。在智能向导一 界面，首先选择带点亮灯板的模块芯片，点击选择芯片类型，找到在灯板上看到的驱动 ic 型号，我们演示所用的灯板 ic 型号是 sm 幺六零二六， 在芯片列表内则可以选择通用芯片，点击确定。我们演示所用的灯板宽度为六十四像素点，高度为三十二像素点， 所用的一码 ic 型号为七四 hc 幺三八。点击下一步。接下来的软件设置均根据灯板的实际显示进行选择，请注意右上角的灯板实时显示情况。

本期带来的是满天星单机节目播放设置教程，首页，我们点击屏幕下方的主页按钮， 然后我们打开满天星， 进入满天星后，我们选择设置，选择快速设置， 选择单机模式， 软件显示设置完成，此时我们把 u 盘插入广告机内，软件会提示文件夹创建成功，然后我们等待十秒左 右就可以拔掉 u 盘，然后我们选择高级按钮，选择单机播放。 进入后可以根据自身需要选择分屏模板，比如说我们不需要分屏，那我们就选择屏幕一这个模板就可以了，模板二到模板十八都是分屏模板，可根据自身需求设置 模板下方这些屏幕一二三四对应优盘。单机节目文件夹内的屏幕一、屏幕二、屏幕三、屏幕四文件夹， 这是这四个区域，可以分别放置图片和视频。屏幕一二三 三四文件夹只能一个选择，其中一个专门用来放置视频，不能同时多个文件夹放入视频，不然系统无法识别，设置完后点确定。然后我们把刚才从广告机上拔掉的优盘插入电脑， 我们在电脑上打开刚插入的 u 盘，点开这个单机节目文件夹， 这里我们看到有四个屏幕的文件夹对应广告机模板的的显示区域。比如说我们不需要分屏，我们就把图片和视频全部放到屏幕一这个文件夹即可， 如果需要分成双屏，就把图片放到屏幕一，视频放到屏幕二。分屏状态下，不能在多个文件夹内同时放入视频和图片，不 分屏，我们就可以同时在屏幕 e 里面放入视频和图片。本次演示使用四分屏，我们现在把需要播放的文件放入相应的文件夹内， 比如我们先放两张图片到 u 盘单机节目文件夹内的屏幕一文件夹里面， 然后屏幕三我们指定放入视频屏幕四我们再放入两张图片， 然后我们把 u 盘插入广告机内，等待设备读取内容， 弹出这个界面后，等待 内容自动导入，无需做任何操作。 导入完后节目就开始自动播放了， 谢谢观看。

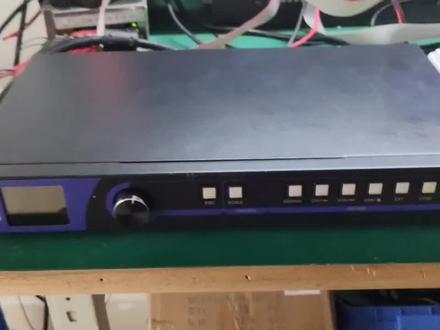

连续语的差一百怎么用？今天我们来看一下怎么用。先把线把它连起来，电源线调试 usb 线，这个必须得连三个输入接口随便连一个。我的是 dy 线，直接连上去。笔记本一般用 hdy 线或者是 hdi 转 dy 的都可以， 在接收卡网线插网孔一线，这样的话基本上已连好了。我们只需要连电源线、 usb 调制线在一个信号输入线就行了。这是连接屏幕的网线， 有的屏要用到两条，有的屏只要用一条就够了。所有的线连好之后，我们先看一下这个显示屏，这里是没有信号的，没有信号的话你要看一下你的输入员选的对没？对， 我们的输入员是 dy 的，他这是按的 vgi 的，要把它调到 dy 上面，调到之后这里应该就马上会有信号，这个时候屏已经显示已显示了。再就是最关键的就是 按一下这个按钮，选择智能调频，再选下一步，直接下一步是直接下一步，这个平体宽度就是你的平的分辨率，我的我的平是幺二八乘以六十四就是一张板，你的平如果是幺零二四乘以七六八，你在这里就要调到幺零二四乘以七六八，再确认，调好之后直接确认下一步。 你这里可以选择点对点，全屏都可以，我选择点对点，这个到时候可以手动切换的。是微博吗？是的，保存到模模板依旧可以了，保存好之后就可以不用管他了，这已经调试好了，屏已经显示正常了，如果你想要全屏显示，你就按这个按钮，这个按钮按一下之后他都会全屏显示， 这个的话已经显示到整个电脑桌面，如果要局部显示的话，就是点对点显示，按这个按一下就行了，他就会他的局部显示。还有说一点，电脑 网上这个软件一定要下载最新版本的，要不然识别不到这个处理器，打开这个软件一定一定要下载最新版本，要不然这里他不会出现这个视频控制 你如果是旧屏发送卡换处理器的话，换差一百的话，接收卡设置基本上都不用动，就把这个显示屏连接连接线按着你的屏幕的走一遍发送一遍，把这个兼容就诊器把它勾上发送一下，保存一下就 ok 了，其他的倒是没什么。还有一个就是 usb 播放， usb 播放的话，这有个优盘插口， u 盘里面放视频或者图片，这里选择 usb， 选择 usb 就可以优盘播放了，可以拖机播放，就不需要电脑了，直接优盘就可以播放。

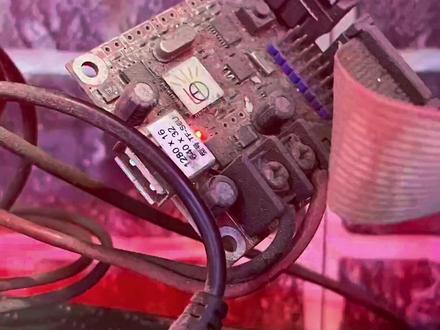

怎样用 u 盘修改 led 屏字幕？第一步，查看控制版型号。第二步，电脑搜索控制版型号对应的改字软件。第三步，开始下载安装控制版软件。 第四步，软件安装完成后开始测试字幕。第五步，使用下载的控制版软件修改字幕，导出 u 盘插至控制版开始测试。 测试字幕显示大小正常，左右行距不足，需修改参数。 第六步，点击软件屏幕设置，修改屏幕宽度，默认密码幺六八，进入设置界面。 第七步，修改原屏幕尺寸，这里注意，如果不知道旧的屏幕尺寸，那需要我们稍加修改，反复测试， 修改完成后导出差值。控制板入 s b 接口处， 这里注意 u 盘如果尺寸和控制版一致， u 盘插上后会直接读取，完成显示 ok， 就可以正常播放 显示。以幺幺幺为软件，设置尺寸与屏幕不符所致，反复测试，直至修改尺寸与原屏幕一致为止。 u 盘修改列屏字幕完成，你学会了吗？

下面我们来讲解屏掌控单色板的操作。首先打开屏掌控单色板 app， 进入主界面，点击左下角的寻机按钮，点击控制卡拉发热点，并输入密码进行连接， 连接成功后，点击右上角的设置图标，进入瓶身设置，修改屏幕的大小、颜色、灰度等级， 选择显示屏幕组的扫描配置文件，并设置好数据即兴和 oe 即兴点击发送按钮。接下来编辑节目，点击添加节目内容 容的图标，可添加时钟图片、文本以及动画字。我们选择添加文本内容， 输入要显示的文字，设置文字大小，多画特效、文本边框、图片背景、炫彩字等特效。 节目编辑完成后，点击右下角的发送按钮。 平掌控单色板支持线式两个内容区域。
