威纶通触摸屏教程自定义数据名称
明明参数没有输错，但是数据怎么都输不进去，百分之九十的共性人都踩过的坑。数据类型，今天就用威能通触摸屏带大家了解一下。常见的数据类型最基础的就是薄尔型，也叫开关量或者叫位，它只有零或一开或关两种状态，像触摸屏上的启停按钮、报警灯控制等等啊。 微轮通触摸屏的按钮空间默认支持布尔型托放，即用不用额外设置类型。第二个 int 型，也叫整数量，像转数、计数、设备编号这种没有小数点的数值都用 int 型。 微轮通触摸屏的数值输入框可以提前锁定整数模式，避免手滑碰到小数点，效率直接翻倍。第三个是 real 型，也叫实数或者浮点数，像温度、压力、流量这些需要精确到小数点之后的高精度数据就要用到 real 型。 威伦通触摸屏最多支持十一位小数显示，像化工、食品加工这些对精度要求高的场景也完全 hold 得住。最后一个是 string 型，也就是我们常说的字母串，像设备名称 p 四号，操作人员这些文字信息都靠字母串存储。 威伦通触摸屏全系支持 u、 s、 杠八 q、 b code、 uni code 以及它们的高低、字节颠倒等编码，能有效显示字母、文字、数字等信息。记不住咱一句话总结， 互式开关 int 为整数， real 高精度 string 存文字用微能通触摸屏，每种数据类型都有其专属空间，新手能更少走弯路。
粉丝2.3万获赞4.1万
相关视频
21:02
01:53查看AI文稿AI文稿什么三零 q 系列连微轮通触摸屏，百分之九十的人都栽在以太网设置上。今天两分钟教会你以 q 零三 u d v plc 为例，首先打开 g x works 二工程，点击 plc 参数，点击内置以太网端口设置，这里要把 plc 设固定 ip， 比如幺九二点幺六八点零点二零，子网掩码二五五点二五五点二五五点二五点零。网段设置幺九二点幺六八点零点幺，别和现场其他设备冲突。 注意，触摸屏 ip 地址也要设置和 plc 统一网段不同节点，例如幺九二点幺六八点零点二幺， 设置完 ip 地址后，点击打开设置，设置 tcp 协议，打开方式设置为 mc 协议，端口号设置为四九九九，这里的端口号四九九九，要记住，后面要用。设置完成后点击设置结束，回到程序页面，点击在线点击 plc 写入， 将设置好的参数写入到 plc 中，参数设置完必须写入 plc， 然后断电重启生效。很多人设完不重启，连到怀疑人生都连不上。打开威伦通 e b pro 软件 左侧，点击系统参数，接着点击新增设备服务器，这被类型选择， mitsubishi mlcq auxiliary mode ethernet 接口类型选择以太网，别手滑选成串口驱动，选错了永远连不上。 然后把刚才 plc 设的 ip 地址原封不动填进去。端口号四九九九，和 plc 测保持一致，其他参数默认不用改。工程编辑好下载到触摸屏里。 接下来就很简单了，网线一头插 plc 以太网口，一头插触摸屏，网口两边上电，触摸屏启动数值能正常读写，就说明整条链路通了。你们连触摸屏最常遇到什么奇葩问题？评论区聊聊。
797电气刘工
03:26查看AI文稿AI文稿讲开始基础图胶和定制图胶的时候开始计时，完成图胶之后停止计时， 完成定制图胶之后暂停计时。首先机器人控制面板配置里面 得确认好已经配置好 d o 零和 d o 一 p l c。 输入信号表可以看到 d o。 零对应的是 i 三点零， d o e 对 应的是 i 三点一 p l c。 上面这样写一个程序， i 三点零控制计时，隔一秒 c 零计时器就会加一 i 三点一，控制计数器清零。触摸屏面板写好涂胶计时的文字，然后加入一个数值原件， 选数值 设备是西门子 smart 两百，地址是 c 零，确定， 这样 plc 的 c 零计数器的值就会显示在这里。基础涂胶程序，这是定制涂胶程序，在基础涂胶开始的时候，启动计时，添加指令，我先让它清零一下， 先 set d o e， 对 应就是 i 三点一，让计数器 c 零清零， set 之后要记得 reset 一下，然后再开始计时。 set d o。 零对应的就是 i 三点零开始 c 零的计时，图胶结束的时候暂停计时，也就是 reset d o。 零。 在定制图胶开始的时候开始计时， 你也可以先加一个复位，就是把前面基础图标定时给复位一下，也就是先 set d o e， 再 reset d o e。 在 定制图标结束的时候暂停计时，也就是 reset d o 零 l c。 和触摸屏的程序下下载进去机器人的程序就长这样，要在每次清零的时候 set d o e， 清零之后加一个 wait time， 不 然的话它太快了，触摸屏就没有收到这个指令， 计时可能不会清零。换到自动模式调试运行一下，按下基础图胶清空，开始计时， 完成基础涂胶计时暂停程序，测试成功。
00:53查看AI文稿AI文稿今天收到粉丝发来的一个微轮通程序，才知道触摸屏还可以这样用，让我们来看看他这个程序是干啥的。中间画了个咱也不知道是啥的图案，配了几个按钮和文字。看到标题我才知道这是个四伏电钢演示的系统，属实有点抽象。废话不多说，开搞 整体，我们用科技风格去设计，背景用深蓝色为主色调，要直观演示电钢动作，参数清晰，顶部分标题时间，左侧做导航，中间放三 d 模型，底部分原理和参数区。最后我们把设计好的画面开发到触摸屏里去， 学习更多 hmi 设计思路，欢迎关注订阅，我们记得双击么么哒！
1493MaBoss @人机大师

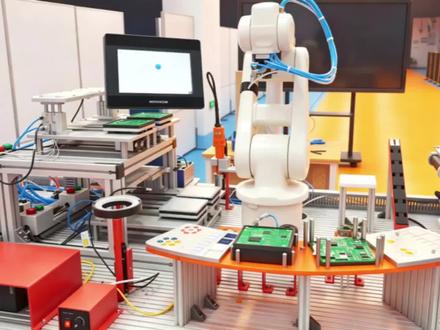

03:13查看AI文稿AI文稿好，今天我们来学习如何连接这个工作站的触摸屏。首先你需要一根网线，连接触摸屏的网口和电脑的网口，打开这个软件， easy builder pro 新建一个项目，现在要选型号，我们看到触摸屏的背面 t k 八零七二 ip， 那 我这里就选 t k 系列八零七幺 ip， 确定 确定， 点击工程文件下载好，先要把这个文件保存一下啊，我直接覆盖了。 来到这个界面，需要设置 ip 地址，我们回到触摸屏右下角箭头点一下设置好，它要我输入密码，密码是六个一， ok， 就 会进入你的 ip 地址设置页面。 ip 地址现在设置的是幺九二点幺六八点零点幺零，那我这里就填幺九二点幺六八点零点幺零下载， 如果说你连接不上的话，网络设置，先把 wifi 关掉，右键网络设置以太网， ip 地址改成手动写零网段， 下载完成之后触摸屏就会重启，那我现在是空白的，所以它就是空白的。那我们现在尝试编辑一个界面原件，随便找一个，比如说数值吧，点一下， 我随便选一个啊，我不管了，再随便选一个位状态， 这指示灯 好，然后下载 它，重启之后就会显示我新建的一些软件，那因为那个字母的话，它不会把那个框给显示出来，所以啥都没有啊。

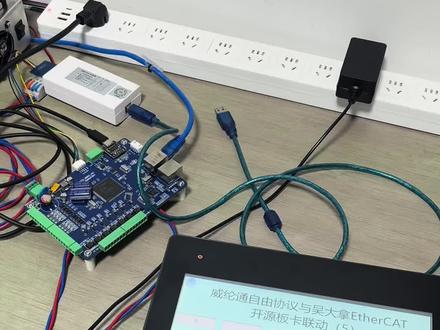

05:26查看AI文稿AI文稿哎，终于找到问题了，我们用这个威伦通的屏想走这个网线，呃，跟这个吴大拿的这个伊泽克的板卡想进行一个数据的一个交互，包括控制。因为这边板卡呢，已经是接入了一个这个里面装有 is a cat 驱动器的一个三轴里面，我们想这样控制，因为这个里面我已经实现了，可以呃，可以用电脑的一个方式去控制它。所以说现在就差用这个微轮通走一个这个 udp 协议， 把这个网线接到这里，然后去控制一下，包括回传一下就 ok 了。我们看似很简单呢，这个逻辑啊，包括硬件连接很简单啊，但是说实话每一个设备都有他一个设备的这个小脾气。 我们当时会发现，为什么有的时候我们去发一些指令，你发一些指令这边会得到空数据，有时候发一些他就会得到这种我们想要的一个数据，然后包括 我们一开始是以为是长短的问题，但其实不是啊，我们发一个，你看长短，不是我们再发一个我刚写好的，你看这些长的现在也可以发出去了。那是为什么呢？为什么有时候会产生这种空的数据呢？ 这空的数据怎么用啊？用不了。那我就很，我就经过很多个测试啊，我写了很多份这个协议的，一个组成一个包，发一下试试，让电脑接收一下。我发现啊，他那个有关零叉零零的都接收不到。 什么是零叉零零呢？就是这种的， 就是这个零叉零零，只要这个数据里含有零叉零零，他都接收不到。意思就是我们在这里只要这个包里面有零叉零零他都接收不到，那我就一眼就想到了这个问题的现象， 那肯定是有关发送的一个格式问题。呃，他这个威伦通，他这个屏，他是按照阿斯卡马的方式发阿斯卡马的，你看十六金质的零叉零零， 那他对应的就是空字母，他空字母的话，在我们协议里看到的，就应该我们就会把它这个协议，就会把它判断成是，呃，斜杠零 什么事？就是斜杠零就相当于是或者零，斜杠我也忘记了，就是相当于是这个东西就就他就肯定识识别不了了，所以说就会收到这种空的，这种码子 就会收到这种空的。那我们刚才做了一个什么事情去验证呢？我们把所有的零叉零零， 然后换成了零叉 ff， 那 你看很顺利的就发过去了，那就证明我们用不了这个零叉零零，那就很难受了，因为我们在协议里面有些速度为零啊，或者是加速度保持不变或者什么的，我们需要用到零， 那这样一来的话，那我们就要么用零，要么用，要么不用二五五， 因为零叉 f f 对 应的十六进的数据的话是二百五十五，那我们如果都想用的话，就要在协议里面，因为这里面的这个逻辑我已经二次开发好了，武大拿的这个板卡， 那我们就很痛苦啊。现在，现在我们就要去重新写一套针对阿斯卡马的一个解析，其实就好了， 就是我们不用之前的这种十六禁制的通讯规范呢。因为什么呢？因为我们绑卡是自己的，有原码，我们想怎么开发就怎么开发，但是威伦通的屏他没有给我们提供这个这个按钮啊，让我们去选择，是选用阿斯卡马发还是选用十六禁制发， 那就十六，那就很难受吗？所以说我们现在就要找到问题之后就好了，最怕找不到问题，这这已经 我一直在告诉自己啊，这个电脑啊，包括这种设备啊，他不会说错，他对就是对，错就是错，他他这个电脑这种东西你代码写的有问题啊，或者是有问题，那肯定是有问题，他不可能出现玄学问题， 那我们就找我们经过很多的这个样本去测试，发现了这个零差零零的问题，我其实早都该想到了，但是谁会往这边想啊？因为一般的话都会自动的去判断一下， 而且有一些他可能就是觉得是零差零零，他就相当于是斜杠零，那我们也没办法，那是维伦通，他这个呃走的这个协议的可能不是维伦通，可能也有可能是 udp 的 问题， 那我们现在呢就是呃在针对这个维伦通适配一套解析阿斯卡玛的这样一个 呃，这个代码就行了，写一个文件解析文件就行了，我们也不用再去考虑用这个这个串口啊，或者四八五口了，我们也不用去考虑了，这个找到问题还是比较好的。那我们之后呢会针对于我们发现的问题，然后做一套 嗯，属于阿斯卡马的这个协议，去控制一下这个这个三轴，通过屏，先控制这个一则开的板卡，然后再控制这个三轴。好，今天分享就到这里。
139锦波

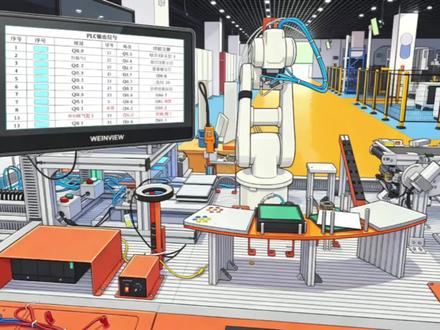

04:08查看AI文稿AI文稿今天来学习这个工作站的触摸屏怎么来控制 plc 的 外部模块。 首先把 plc 的 网口用网线连接，另一端插在交换机上， 再把触摸屏的网口用网线连接，另一端也插在交换机上。学校里设备没有 d s 零二，它没配交换机的话，你买个这种或者二十九块九买一个那种非常垃圾的塑料的那种交换机都是可以的。 当然你触摸屏的网线不连也可以，因为今天教的是用串口来通信，那么它已经用串口线把触摸屏和 plc 连在一起了。 再从交换机上引出一根线连到电脑上。打开 step 七 micro win 软件，新建好项目之后，双击 cpu 设置 s t 六零 d r 幺六 d r 零八， 设置完成之后，再次打开，看到下方地址二，波特率选最大，确定下载， 然后打开 ez build pro 软件，新建好 tk 八零幺七 ip 的 系列文件，在这个界面新建新增设备和服务器。 好设备类型这里右边有个小箭头，点一下，然后往下翻，往下翻，翻到西门子， 西门子 a g 啊，选 smart 两百 p p i 好 这里啊 com 这波特率要改设置和 plc 的 一样，波特率改成最大的那个，确定确定，再确定 添加一个原件未状态这里设备选择西门子 smart 两百，地址选 q 零点零，填 q 零点零， 然后开关类型改成切换开关，确定 好工程下载这里要保存啊，我直接覆盖了。 下载完成之后，触摸屏会重启，显示你刚刚添加的按钮，测试一下， 为什么会出现这种情况呢？说明你的波特率 p l c 里面的波特率没有设置为最大，触摸屏里面 西门子的波特率也没有设置为最大，更改之后重新下载。
05:06查看AI文稿AI文稿你的界面还是十年前的画风吗？本期我将利用棒图做出高端动态仪表盘，先做最常用的环形仪表盘，在原件菜单下点击曲线图下小三角，添加棒图控件，然后修改棒图设置，添加变量。 修改棒图的外观类型改为圆形，角度修改为负一百八十度。 背景颜色，放图的颜色统一修改想要的颜色 范围中不标识显示前对勾，去掉下线和上线颜色统一修改为统一的颜色。将图片中使用图片丢掉， 然后取消背景和动态刻度，点击确定，再次双击看见，点击轮廓修改大小。 接下来导入素材图片，点击常用菜单下图片空间，弹出窗口中点击图库工程文件下点击添加按钮，点击新增， 找见素材包所在的文件位置，选取所需要的图片，点击确定同理将仪表抵出，免添加进来。 点击排序按钮，将图片按上层环形盖板、中层放图顺序、底层圆形盖板的顺序排列， 最后添加文字和输入方，环形仪表就完成了。第二种进度条，按之前的步骤添加放图 修改参数，这里注意，外观类型选为直条，显示方向选为向右移动， 背景颜色选为灰色，其他参数与之前一致。 将控件调整为合适的大小。进度条又完成了。 第三种，半圆仪表，重复之前的操作，注意角度要选为二百七十度到九十度， 倒入半圆形素材，调整层级位置大小， 添加文字显示框、输入框等空间，这样半圆形仪表就完成了。 本期总结三种仪表的 重要区别点，最后点击在线模拟，将工程下载到触摸屏，让我们来看看效果吧！是不是瞬间高级了呢？下期预告，滑动解锁！
204HMI焕界联盟

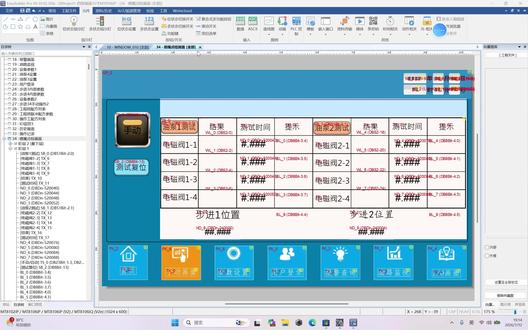

03:09查看AI文稿AI文稿给大家介绍一下涡轮通的一个使用功能，就是它的 p r c 控制， p r c 控制呢就是它的字面意思， p r c 来控制我们的触摸屏。实现什么功能？实现某些功能， 它能实现的功能也就是这些，但最常用的也就是切换基本窗，像其他的这个这些都不怎么常用，然后我们这里就切换它的基本窗口， 勾选一定要勾选这个，换页后把地址清零，如果你不清零的话，它就只能实现一次，后面它就实现不了。 然后我们的出发地址是西门子的幺二零零系列 db 块的 db 块五十二幺二零数据，这里要提一下，如果是 s 七那个 smart prc， 一定要选 m 点，这里其实也可以选 m 点这个， 但是如果你不选 m 点，它老是会出问题，所以这就提一下。 然后我们在做项目的时候，就比如我这个就是上 p l c， 在 上电之后需要把我这个八个电磁阀进行测试一下， 要么测试完之后全部都合格，如果遇到不合格产品，就要把他那个 就是从初审页面，然后跳转到这个点点页面，然后哪个不合格让他显示出来，这也是客户提出来的一个要求。 然后看一下程序，程序呢就是它这个电磁阀点解零就是默认，然后一呢就是合格，二就是不合格。我们这是我弄了四个，四个电磁阀，如果有一个不合格，就把这个三十四 传送给我们 p r c 跳转号码就这个就是我们刚刚选的那个参数五十二幺二零， 这个三十四就是我触摸屏这个喷水点点画面三十四，这样的话只要我有一个结果是不不合格的，我这里就可以跳转到 p l c 控制温伦通跳转这个画面去显示出来， 这里还可以提一下，还还可以用别的功能去实现。这里有个红指令， 我们可以新增一个横指令。新横指令呢就是他的一个编程底部的逻辑编程，这个其实以前 用的多，但是现在基本上触摸屏很多功能都可以实现，是反而用的少，但是他他他其实可以直接可以在这里编程，如果你会的话就开始就结束嘛，中间就是那些参数， 这也是一种功能，红指令。
21电气小亮
04:17查看AI文稿AI文稿大家好，今天我们来录一期触摸屏的视频，这次我用到的触摸屏呢，是威伦通的一款 mt 八幺零六 i 的 触摸屏，是十寸的。 我们很多小伙伴可能在设计当中遇到问题，就是说是我又要设计程序，又要设计触摸屏，可能来不及，或者说有的人就说对配色或者布局啊什么之类的比较不太擅长，所以要花很多精力， 包括我本人自己啊，说出做出来的界面也有时候也比较丑，所以说呢，这次现在不是不是比较火 ai 嘛，然后就我就用了一款 ai 工具来做这个项目。 我先分享一下我这次用到的工具啊，我是用的这个磨刀，磨刀过后，然后他会帮你设计界面，然后呢这个就是我哎呀帮我设计出来的界面， 因为我的马达嘛，一二三四五就帮我设计的，我感觉还可以，然后这边是我的给他的条件， 就比如说我十寸微轮通触摸屏，多少台马达，启停控制要监控哪些数据，然后哪些数据可以要，因为我温度压力要报警，他也帮我设计好这样界面，就帮我设计，我感觉还可以，但是这个 他帮我设计出来的，我好像不能直接用到我的触摸屏里面， 这个我是还没有，就是说是没有，那个可能可以啊，但是我没有找到怎么去具体用，知道的小伙伴可以跟我分享一下，所以在这个基础上呢，我用了最笨的办法就是我自己照的这个画，画出来就具体是这样的，我来模拟一下， 离线模拟一下， 就是我现在就是照做出来，这样我在他的基础上是做修改的，因为有些功能我是用不到，但是他的排版什么之类的，我用的是他的功能， 然后这个我也是用的他参数设置啊，然后温度上下键报警啊，我还有排水啊，几点钟排水啊？然后这个报警列表什么都有， 然后我就这样设计的，我感觉这样设计出来的话，比我以前自己在那边画的，可能台版啊，配色啊可能好一点，直观一点， 所以说我们要擅长要利用这个 ai 工具，现在很多 ai 我 们可以尝试一下，自己去尝试一下，还有就是说是怎么让它 这个直接深层的画面能不能导入到我们触摸屏，这个我问题我没解决，有知道的小伙伴可以跟我分享一下，让我也学习学习，因为这个技术就本身就是说是相互交流，有时候可能会 更快一点，或者呃，交流一下，可能学习的成长的快一点吧。 然后还有一个问题就说是我这边会用到很多图标嘛？图标的话我也跟大家分享一个网站啊，我的图标是用这个，有一个叫阿里巴巴史量库图， 这里面有很多图标，这个图标大家可以下载直接运用到，然后运用到我的充，运用到自己的界面设计当中，可能有时候更加直观一点，然后配合，配合好你的那个按钮， 切换按钮啊，什么就配合好，然后就可能可塑化更强一点吧。好了今天就分享到这边，谢谢啊。
16别动我的万用表

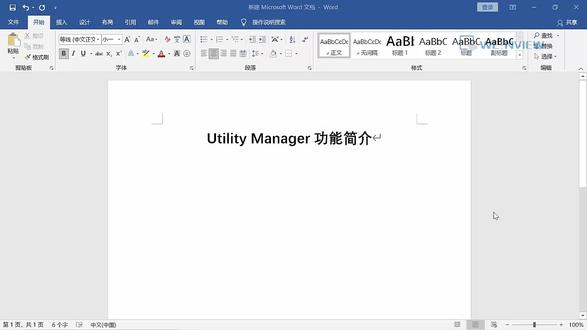

04:36查看AI文稿AI文稿大家好，本期的内容是 u t n t manager 这个软件的功能简介， 其实我们 u t n manager 这个软件里面包含的不只是只有 e b pro 这一个软件，它还有一些其他的软件，我们现在给大家简单的介绍一下。首先这个挑选机型这个小功能，我们可以直接在这里看到我们温润通所有系列的触摸屏。 然后是设计界面，设计界面呢有三个软件，第一个呢就是我们编程使用的 easy build pro 软件，第二个呢就是我们一个地址浏览程序， 通过这个软件呢，我们可以看到所有控制器的它的一个地址类型及其范围。 第三个就是我们的一个模拟软件，我们直接选中我们的工程，然后直接可以选择在线模拟或者是离线模拟，不需要打开我们的 e b pro 软件。好，接下来是我们的分析测试工具这个界面， 这个第一个呢 easy decoder， 这个软件是我们一个在线出错和监控触摸屏与 plc 通信状态的一个软件，这个 easywatch 呢， 它是一个可以查看我们 plc 或者是触摸屏的它的一个地址原件的数值的一个软件。 当我们连上触摸屏或者是 plc 之后，我们就在这个界面可以看到我们的地址及其数值。 这个重新启动 hmi 呢，通过这个软件我们就可以直接重重启我们的触摸屏，当然前提是你需要触摸屏和电脑是需要通过我们的通讯线连接 这个训练部，穿透呢，就是我们可以通过它来穿透通讯，通过触摸屏来下载或者是上传我们 plc 的 工程。 接下来就是我们传输界面，传输界面呢这个上传下载呢，就是直接上传或者是下载我们触摸屏的工程， 在使用下载之前，我们需要先在挑选机型里面选中对应的机型，不然的话通过这里直接下载的话，是有可能会出现问题的。 还有这个建立 sd 卡与 u 盘的下载资料这个小软件呢，就是直接我们通过 u 盘下载的时候，就需要通过这个软件来建立下下载资料。 然后是维护界面，维护界面第一个呢 easy printer 或者是备份服务器，这个软件呢是当你使用远程打印或者是使使用那个远程备份的时候，你需要用到这个软件， 这个管理员工具呢就是当你使用 u 盘来管理你的呃用户，用户权限的时候，你就需要使用这个软件， 这个 ez access 一 点零，这是我们一个远程软件，当然我们现在已经升级成了二点零，所以这个就不需要了。 这个资料取要事件记录文件信息，这个软件呢就是我们可以通过这个软件连上触摸屏之后，我们就可以直接看到我们触摸屏内部的历史数据， 这个凭证更新呢就是我们可以通过这个软件直接更新我们触摸屏已经过期的这个凭证，当然这个用的不多， 还有一个数据转换，数据转换里面呢有三个软件，我们第一个配方数据库编辑器，就是我们可以通过这个软件直接快速的编辑我们的配方数据库， 这个呢是将我们事件记录或者是资料取样它生成的一个 db 格式的文件，我们将其直接转换成我们 excel 可以 直接打开的 csv 文件。 好，最后一个数据配方与扩展内存编辑器，这个呢就是我们可以编辑我们的配方数据，然后或者是当我们使用扩展内存的时候，我们就可以用它来编辑我们的扩展内存。 好，这个就是我们 unity manager 功能简介，谢谢大家。
13:35查看AI文稿AI文稿我们今天学习微轮通触摸屏画面弹出窗口的制作。啊，那例如我们现在这个画面啊，我们这地方放了一个电机， 我们先去点一下这个电机，我们这时候啊，这个地方会跳出来一个小的弹出弹出窗口，那例如我这在这个地方设定时间，我设定一个时间 啊，我们设了一个零点二分钟，好，我们就启动电机， 好，这时候我们这个电机啊在运行，那我们这边也是个电机在运行，因为这面属于大的窗口啊，大的画面就是我这个小的画面，是在大的画面里面啊，那现在呢，我这个电机停止了， 是吧？那我呢可以在通过这地方也可以启动啊，启动运行的时候呢，我也可以按下这个里面的小的窗口，里面的电机停止啊，给它停掉，那接下来我们这个小的窗口怎么给他关闭掉，是吧？那我们呢按一下这个电机啊， 好，我们给它关闭掉，相当于我们在这相当于我们这时候啊，是使用完这个小的窗口了啊，电动运运行了，我现在想把这个电动机啊给他隐藏掉，是吧？这个小窗口给他隐藏，隐藏掉的话，那我们按下这个电动机啊，给他隐藏掉， 那我们这个怎么去制作的，是吧？那我们在我们的微动通啊编程软件里面，我们先去我们的目标数这个地方， 因为十七是电机控制，是我们刚才那个小的画面窗口，那我们先去创建个十八啊，我们十八，我们新增电机窗口啊。 啊，电机窗口啊，那这时候啊，这个大小，这个大小什么意思？就是代表我们这个电机窗口，就是窗口编号十八的这个 他的画面的大小。那例如我可以在我们这个宽度这个地方，我们给他设一个啊，四百吧 高度啊，我们可以给他设个三百。好，这个外框宽度，那我们呢可以设为幺。好，我们点击确定，再到我们这个窗口预览这里面。啊， 啊，这个十八这个零零幺八啊，就是点击窗口就是我们设一个小的画面，是吧？这个小的画面，那我们呢接下来还是要回复到我们操作画面这个地方， 那这个怎么去出现啊？是吧？那我们在这个地方有个原件，找到我们这个原件，找到我们这个功能键。 好，这时候呢啊，在我们这个地方切换界面窗口，我们选择弹出窗口。好，我们选择弹出窗口， 弹出窗口，这时候啊有个窗口编号，我们选择，我们刚才啊就是十八这个电机窗口 啊，我们接下来点击我们的确定把它放到这地方去 啊，那这个电机怎么出现，是吧？那我们呢还是点着它，这时候啊找到我们的图片啊，这时候啊就找到我们这地方图库里面啊，我们呢想去找我们电机啊，例如我想找这个电机。 好，这个小电动车啊，我们就找到了。好，那接下来，接下来啊，我们在我们这个小零零幺八这个窗口啊，去制作我们一些功能啊， 啊？我们先制作什么呢？我们看一下啊，我们零零幺七就是刚才那个画面，我们这个电机运行，是吧？这个电机运行我们呢可以把，因为我们只知道按钮啊这些啊，我们就以前就学学习过了，那我们呢可以把它 复制啊，啊，复制到这里面去啊，复制到这里面去，那我们啊，如果说我们，嗯，我们有些学员说啊，老师，我不想通过这么复制，是吧？我想再次啊去给他制作一下。那也可以的啊，那我们呢？在这地方还是在这里面啊？ 我们找到我们的一个指示灯啊，指示灯， 那这时候呢，我们要去找我们这个刚才就是我们这个定运行它的一个点，它的点地址点是 m 五十，是我们读取的点，是吧？那个我们可以选择 我们是 m 五十。好，这个时候啊，我们这里面有一个图片啊，例如我们选择这个图片吧， 那我们给他选择红色啊，这种啊，选择这个颜色啊，那我们呢标签这地方，例如我想给它起用叫电机。 好，那我们把它放到这地方去啊，这个地方是一个，我给它放大一点啊， 因为这个颜色呢？呃，看起来啊，感觉不是特别的明显啊，是吧？ 啊？不是特别明显，那例如我想选择给它选择这个颜色吧，啊，或者选择这个都可以的，那我们选择这个吧。 好，那这说啊，电机运行，那电机运行呢？这个字呢，我们可以调大一点啊，零的状态我们给它调成二十个字。幺的状态我们也给它调成二十个字 啊，电机运行有了，那接下来我们这一个电机启动，是吧？电机启动呢？它是呢我们一个 它是呢，是我们的一个按钮吗？是吧？那我们是按钮，那我们呢属于富贵型的，地址呢是 m 二，这个是 m 二，那我们这个呢是 m 三。停止 m 三， 我们找到为状态设置啊，我们属性选择富贵型。地址呢，我们是 m 二 啊，给他小签起一下启动， 因为这个东西啊，就是我们这个按钮啊，指东啊这些啊，我们以前学习过啊，我从这时候我再给大家去演示一下啊。啊， 我们把它复制啊，复制放到这地方去，我们把它叫停止，停止点，我们是 m 三， 停止 点确定啊停止。好，那接下来我们是不是还有剩余时间这个啊剩余时间这个呢？呃 我们把它啊这些啊给它，因为之前呢我这地方已经给它做成一个组合式的，是吧？组合式的，我把这个剩余时间这些啊给它复制啊， 我们可以写个文字啊。 好，我们写剩余时间。那剩余时间那我们这地方有个地址，我们地址多少啊？我们地址是 d 十四的，那我们格式呢？是赋点数域的形式是吧？我们是 d 十四，赋点数域的形 式。那我们现在数值啊，它是一个数值，它是 d 十四 啊，格式呢？我们是一个五点钟左右的。行，我们选择二这个地方写给他写个二 啊，把这个啊我们给他复制到这地方。呃，我们给他这个是要什么分钟吧，那我们还是也给他起个分钟啊。 好，那接下来我们再把它复制到下面去啊， 把这个放大一点啊，因为，呃，接下来我们要测试，测试的话啊，我们把它放大一点 啊，这写成这样设置时间啊，我们还是一样在这地方有个数值啊，我们启动输入功能，因为我们属于写嘛，那写的话先放到这地方，那它的地址是我们的 第二这个地址啊 啊，他是一个地址第二数据的行，还是我们三十二位啊？浮点上数据的行， 好，那他的单位还是时间单位啊？我们把它复制到上。好，那接下来我们把这个啊，就是我们现在做好的这个给他下载到我们的触摸屏里去啊，我们给大家演示一下啊， 好，下载啊，下载我们看一下的画面这个地方啊 好，下载完成啊，那我们啊通过这边啊去给大家控制，还是一样，我们在我们这个操作这里面，我们这时候点这个电机 啊，点这个电机，我们是不是出现了这个画面了，这个小的弹出窗口啊，我们可以设定个时间，那例如我这地方我们设一个零点三分钟 啊，确定我们按下这个启动啊，我们这是要启动了啊，我们可以按这个停止啊，我们再次按下这个启动，我们把这个时间设小一点啊，还是设置为， 我们给他设置设置为还是设置为零点二吧，启动 好时间到过后，那我们想把这个小的窗口给它关闭掉，那我们还是按下这个小的电机啊。 好，那我这说的我们刚才那个小的窗口啊就关闭掉了啊，如果说我想继续启动这个小的电机是吧？去控制啊，我又可以给他启动啊，我们通过这画面去操作他啊，测试完过后呢，我们呢可以把它关闭掉 啊，这样的话我们的画面啊就感觉有的就显得比较简洁一些，是吧？因为我们做了一些弹出窗口的制作 啊。好，我们今天呢就是学习了我们这个画面的弹窗的制作啊。

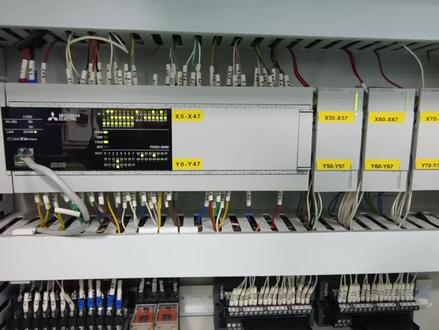

01:42查看AI文稿AI文稿什么三零、 f x 五 u、 p l c 以太网连接、微轮通、触摸屏你还不会？今天保姆级教程，从 p l c 设置到触摸屏配置， 一步不落，照着做一次联通 f x 五 u 自带内置以太网口，不用额外加通讯模块，普通网线直连就行。打开 g x works 三工程左侧，找到 plc 参数，进入以太网端口设置。 第一步，给 plc 设固定 ip， 比如一九二点一六八点一点一零，子网掩码二五五点二五五点二五五点零，网段自己定，别和现场其他设备冲突。 设置好 ip 地址后，接着双击对象，设置连接配置设置划重点， fx 五又默认开启 slmp 通讯端口号，我们设置四九九九四九九九，记好了，后面要用敲黑板， 所有已泰网参数改完写入 plc 后必须断电，重启生效，不重启等于白设，这是新手必踩的第一大坑。打开威伦通 e b pro 软件，点击系统参数，我们这里已经配置好通讯参数， 我们从头开始设置一遍，把设置好的参数删除，点击新增设备服务器。设备类型选择，找到三菱 接口类型，选择以太网 ip， 设置 plc 的 ip 地址幺九二点幺六八点幺点幺零，接口号四九九九和 plc 保存一致，账号默认零，其他参数默认不用改，工程变异好下载到触摸屏里。 接下来就很简单了，网线一头叉 fx 五右以太网口一头叉触摸屏，网口两边上电，点个收藏，下次遇到直接对着视频操作。
1086电气刘工
00:20
01:44查看AI文稿AI文稿如何通过微轮通编程软件实现主屏和平板互锁功能？然后这个时候我请求冲屏，平板请求冲屏，然后我这里冲屏就会显示这个，然后我点过滤的话就需要再次申请，然后我点同意的话，这边就这边就被锁住，然后平板就会显示操作界面。呃，然后 h m i 跟平板也是这样子，点过滤需要再次请求。 我们打开微轮通的编程软件里面选择控制权，添加一个 option， 点击确认。在目录数里面 选择一个窗口，我这边选择的是六十六新建这样子的画面，在请求操作里面关联 l b 两百，设置为 on， 点击确认。 在六十七号窗口里面新增这样子的画面。同意为复合式多功能按钮，选择控制键为 option， 选择为释放，点击确认。或状态设置为 off， 关联 l b 两百，点击确认。 忽略也是复合式多功能按钮为状态设置为 opp， 关联为 lb 两百，点击确认。在四号公共窗口里面 新增两个弹窗，直接弹窗。直接弹窗是在源建入窗口，有个直接窗口，我这边已经提前建完了，我们来看一下，咳咳。第一个直接窗口关联关联 lb 两百， 窗口编号为六十七，设置为 on， 点击确认。第二个为 l b 一 百关联六十六号，触发条件为 on， 点击确认。还有一个是未状态设置，呃，地址关联为 l b 一 百， 属性为窗口打开时设置为 on， 点击确认。这样子就实现了触摸屏跟平板的一个互锁功能。
374晚秋喵。
02:05查看AI文稿AI文稿按照 plc 的 输出信号表完成这样一个触摸屏控制 plc 输出信号的界面，在原件添加文字 内容写 q， 零点零，确定 添加微状态设置地址。 q， 零点零设备要选西门 smart 两百，开关类型是切换开关，确定 要一键添加多个按钮的话，可以点击右键多重复制。 y 轴距离就是这个图案的距离啊，然后 y 方向选十八， 具体里面的内容的话还是得一个一个改，我没什么好方法，全部做好之后就长这样，下载进去之后测试一下 这边 好，其中这个升降气缸和推动气缸的话，它是有一个阀门的，你把这个旋松的话，它动起来就会变快， 你转紧它就会变慢，甚至是卡住。
02:15查看AI文稿AI文稿刚刚接到一个活，他说触摸屏改数据改不了，那以前是可以吧，只能写一，现在不能改成二，改成三，改成四都改不了。先把电脑连上 plc， 这里快进一下，现在先查看程序有没有问题。 各位师傅有遇到这种问题吗？是怎么解决的？评论区告诉我一下。通过了解，他这个档位需要一档和三档， 二档不要只要两个档位。按照他的要求，只能做两个比较指令，一个是大于一就变成三档， 小于二就变成一档。各位师傅有没有更好的方法？评论区讨论一下。 查看完 plc 程序，再打开自摸屏看一下。 现在我把它改成了，给它加了一个比较指令， 因为当 c 日的设置大于 c 日集成器， d 大 于一的时候就全送 k 三到 d 二五二，因为 d 是 写日集成器， 当小于二的时候就全送 k 一 到集成器。 现在试一下机正常。
06:20查看AI文稿AI文稿大家好，本期的内容是 c m t 监控中心功能的使用， c m t 监控模式指的是实现单页面同时显示多台机器的画面状态，同时支持多页面切换，实现设备的集中监控。 c m t 的 监控功能是基于我们的 c m t web 软件来实现的， cmt 无应用软件可以在 windows、 ios 和安卓系统上使用，支持这个功能的机型是 cmt 系列，除了 cmt 系列都是不支持的。然后支持的软件版本呢是 e b pro v 五点零五点零二或者是更新的版本， 它的一个应用架构是是按使用安装有 cmt 微博软件的移动端或者是 pc， 可以 直接连接并监控 cmt 系列的触摸屏，将其集中监控起来，实现单页面多窗口控制多台设备的实时画面。如下图所示， 这个图里面呢，它使用的是一个 cmt 杠 ipc 幺五，它是一个自带 cmt 微博软件的一个 windows 电脑。 接下来就是他的一个操作步骤，他的操作步骤实验，实验起来很简单，就是第一步呢，就是先在我们系统参数里面有个一般属性，一般属性我们勾选我们的监控模式，使用监控模式。 然后呢我们再设定一个窗口三，窗口三就是我们的一个监控窗口设定的它的一个监控窗口，它的大小限制是固定的，这个三号窗口呢，它只能是三百二乘以二百四，窗口就是是一个固定的 好。第三步呢就是我们要在我们的 cmtv 软件上，在它的一个一般属性里面要起用这个监控模式。 第四步呢就是编辑我们的监控画面，我们可以把画面选择成三乘三或者是五乘四， 最后一步呢就是我们将需要监控的，我们只要把它拖动到我们的软件里面，当然前提是触摸屏和你的监控端它必须处于同一个网段，或者是使用一二点零功能实现一个远程的监控， 接下来就给大家演示一下如何操作。首先我们进入系统参数，一般手机里面 我们把这个勾选监控模式把它勾选上，其实不勾选这个监控模式也是可以实现这个监集中监控功能的，但是它的一个区别呢？它的一个区别就是 未勾选监控模式的它的一个桌面，它在没有点进去的时候，它在画面上显示就是向下图这样一个显示是看不到它的一个画面的， 如果你勾选了那个 c m t 监控模式的话，那它就会在这个画面上显示三号窗口的一个数据，然后并且会实时更新。 好，我们就接着往下走，不喜欢之后，然后我们再设置三号窗口，三号窗口默认就帮你设置好了，然后呢我们在这边随便放一个原件， 然后我们在十二窗口放一个多端的设置，就让我们的数据产生变化，这样我们方便我们监控， 这样我们就触摸屏端就设置好了，然后我们把工程下载到触摸屏里面， 工程下载完成之后，我们打开我们的 c m g 五一个软件，进入我们的设置，然后先点击这个更多设置，然后输入密码，默认是六个一， 然后进入一般属性，那将这个监控模式打开，我们这边是已经打开了，设置好监控模式之后，然后我们就设置我们的画面显示，点击中间这个我们可以新增画面， 也可以删除画面， 我们也可以设置画面布局，可以选择成三乘三或者是五乘四都可以，然后你也可以选择自动播放的一个时间，最小是三秒，最大是六十秒， 它的话就会自动翻页，就每隔三秒它就会自动翻到你设置的另一个界面。好，我们这边就这样设置就完成。然后我们点击这个加号，添加我们需要监控的触摸屏，我们直接先添加我们刚刚下载好的 默认密码是六个一， 这个是我们设置好监控模式的，然后我们再添加一个未没有设置监控模式的，现在我们是添加了一个没有设置监控模式的触摸屏，我们可以看到它们的区别。 设置好监控模式，它能够在这个画面实时显示三号窗口的一个数据。没有设置监控模式呢，它就只能这样，它不会显示，除非你点进去它才能一个更新它的显示它的画面或者数据， 不点进去的话，他是不会是不会做一个实时的更新的，这只是一个本期的内容，谢谢大家。
