干式变压器超温跳闸定值设置
有粉丝问高压变压器的超温跳闸点，他是怎么接入我们回路的？我们可以看一下我们这个回路，这个回路他就是跳闸的回路。当我们这个超温这个点在这里闭合的时候，使我们的这个跳闸形圈得电，让灯去跳闸。 再看下这个，这个是干涉变压器的一个温控器，温控器呢？他接入这个点可以看一下上面这个十五十六，他这个点就是个跳闸点，那么十五十六，这也就是说这两个点引两根线引到我们这个幺零幺和幺零三上面，当我们变压器发生一个超风的时候，这个两个点闭合就可以使我们的一个断路器跳闸。
粉丝30.5万获赞107.4万
相关视频
03:21查看AI文稿AI文稿第二单元第三题，干式变压器分接头的调整，干式变压器是不是已经停止供电，要知道只有确认停电以后我们才能打开舱门， 这样的话才能不引起跳闸，所以呢，我们在确认停电以后，这点没有显示了，然后呢打开舱门， 那么这个时候我们要做的就是遵照技术规范来做停电验电、放电、挂接地线，拆除各端子。 根据我们的调整要求也是高望高调，低望低调，那么第一个高指的是输出端电压偏高时，而且是长 气变高，我们这个时候才需要调整。在这个环境下，我们同样要进行测量，也就是说用我们的外用表 和电桥来测量，在使用过程当中要注意我们的电桥比较交替，所以测量方法不能出错。根据我们 万用表的出色来选择我们的档位下 b 钮，然后再按一下 g 钮，抬起来的时候也是先抬 g 钮，再抬 b 钮。 对于具体调整下，我们要知道我们的单身变压器一共有五档，也就是说每一个极差是百分之二点五，所以按规范要求，我们每一次调整应该是 调整一档，也就是说百分之二点五，所以不能越级啊。我们具体调整过程是用扳子将 螺丝松开，然后将这个连接片调整到相应的要调整的位置上 拧紧，同样三项绕组都应该在同一个档位上，我们才能够使变压器正常工作。调整完以后，还是需要我们拿电桥来测量他的这个项的电阻， 保证我们的电阻的阻值差别不大，也就是说应该保证在我的最 最大电阻值减去最小电阻值，除以平均电阻值 应该是小于百分之二，这样的话才能够使 brt 正常工作。
73通讯好友张鑫
01:35查看AI文稿AI文稿好，今天给大家介绍一下我们这个干湿 b i t 温控仪的设定啊和它的使用，那么它的设定呢啊，它是一个出厂的设定，那么出厂设定的话，我们一般根据我们这个绝缘耐热等级啊，我们干湿 b i t 这个铭牌上的这个绝缘耐热等级， 那么我们这个呢，它是一个 h 级的，那么 h 级它的温度啊，它根据标准是小于一百八十五度的， 那么我们这个根据我们这个绝缘耐热等级的标准温度啊小于一百八十五度，那么我们就要对这个温控仪的这个风机进行一个设定，那么设定的话呢 啊，他一般我们设定四个值，就是分机的启停啊，高温报警，超高温跳闸这四个值，那么现在呢，我们是显示的是 a、 b、 c 三项，现在是 c 项啊，然后 a 项三十八点二度， b 项四十点一度， 这三项呢是我们现在当前我们 vip a、 b、 c 三项啊，这个温度，那么我们设定的话就设定风机的一个温度，那么设定温度的话就是我们设定是现在是 c e 八十度，这是风机停 c 二一百度分机器，他这是设置是九十度啊，应该是一百度分机器。 c 三一百三十度啊，我们是高温报警， c 四一百五十度啊，他是超高温跳闸这么四个定值，那么这个设定的话，我们按这个射电键，然后按上下键啊，我们可以调整这个温度的这个上下浮动，这就是我们对风机的一个四个一个定值来控制我们钢丝比亚奇温度的一个升高。
1237酪酪君
00:44查看AI文稿AI文稿钢丝变压器上面的温控器，它上面超温点应该接入危机里面，哪个点实现跳闸呢？首先看一下这个温控器，它后面有一个超温的干接点，也就是十五和十六号点， 然后看下危机后面这排端子，他是开关量的一个输入，这里有个高温，有个超高温，一般情况下超高温跳闸也就说接 c 六，然后这个公共端是 c 幺二，因为危机不同，他的点位也不同，我们只需要把这个温控器上面的常开点， 找到对应危机的，他这个点位后面是超温跳闸，把他常开点接这里就可以了。当我们变压器超高温之后，这个点就闭合，信号就会进来，危机收到信号，然后他这边的一个跳闸出口点从这边过去，引到八，接通跳闸线圈，实现跳闸。
864成套电气舒老师-微电
03:46查看AI文稿AI文稿干式变压器温控器如何设置参数呢？今天我给大家介绍一下英诺科技 bwdk 杠 s 二零幺 f 的参数设置，具体我们看后面的视频哦。 温控器上电后，开机的时候，温控器正常显示是 a i n o b i n o c i n o 三项温度界面的轮显，这是温控器的开机初始状态， 初始化之后他的界面就会沦陷 abc 三项老祖的温度。现在温控器上显示的温度是 a 二十七点七度 b 二十九度 c 二十七点五度。我们出场的默认参数是风机一百度启动八十度停止一百三十度超温报警 一百五十度超温跳闸。那么如何设置温度的参数呢？大家可以看到温空气的下面有一个翻盖，翻盖的两边按一下就可以把翻盖打开， 里面有几个按钮，分别是设置增键、手动减键、最大 翻盖里侧左边印有温控器型号、批次号、工作电源、风机容量、触点容量， 中间贴的产品合格证。右侧是显示界面的功能说明，包含黑匣子、关机、激励、参数设置、调零、模拟测试、通讯设置功能以及参数设置定义、参数设置流程。 现在我们开始设置，按一下设置键，界面显示 p 零零，说明温控器进入了设置状态，再按一下针键，按到 p 零三， 再按一下设置键，进入参数的设置状态。首先可以看到温控器显示 fce c， 表示风机停止的温度，再按一下设置键，温呼气显示 f 八十度，说明当前风机停止的温度设置为八十度。 如果要设置风机停止温度为九十度的话，按一下增键，将数值增加到九十就可以了。再按一下设置键， 温控器显示 fcrcr， 表示风机启动的温度。再按一下设置键，显示 f 一百，说明风机启动的温度设置为一百度。再按一下设置键， 温控器显示 fc 三， c 三表示超温报警的温度。再按一下设置键，温控器会显示 f 一百三十，说明温控器一百三十度的时候会进行报警。再按一下设置键，会显示 fc 四， c 四表示超温跳闸的温度。再按一下设置键，界面会显示 f 一百五十，说明温控器在一百五十度的时候会发出跳闸信号。再按一下设置键 键，温控器就会回到正常的三项温度。轮显的界面，说明我们已经保存并设置了以上的参数。好了，以上就是 bwdk 杠 snf 的参数设置，你学会了吗？记得点赞、收藏加关注哦！

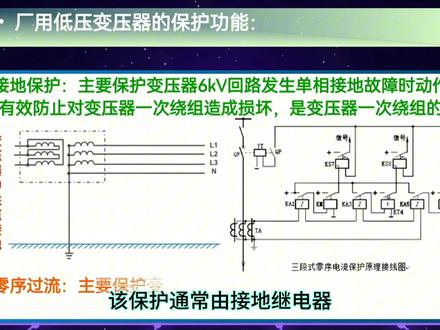

03:32查看AI文稿AI文稿本节知识点分享关于常用干式变压器保护配置的简单介绍。 常用低压变压器的保护配置，一般来说，其保护配置可以根据实际应用场景和需求来确定。以下是一些常见的保护配置，在常用低压变压器中均采用，但是变压器 其保护配置都一样，都配置有电流速端保护、过流保护、接地保护、超稳保护、连续过流保护、 常用低压变压器的保护功能。第一个电流速段保护，主要保护变压器 一、二次绕组回路发生对称或非对称相见短路故障时，动作于跳闸，有效切除故障的扩大和蔓延，减小对变压器的损坏程度，使变压器的主保护。该保护通常由断路器 或熔断器等设备实现，能够快速的切断电源，以避免变压器受到损坏。第二个过流保护， 主要保护变压器外部回路发生过流或短路故障时，电流超过了预定的预值，保护装置会自动启动 动作于跳闸，有效防止外部故障对变压器造成损坏，防止变压器过热，是变压器的主保护的后背保护。 保护是通过安装在变压器内部或外部的电流互感器来检测变压器中的电流大小，并将其转换为电信号发送给保护装置。保护装置会根 电流信号判断是否超过了预定的预值，如果是，则会发出指令切断变压器的电源，以保护变压器不受过热的影响。 第三个接地保护，主要保护变压器六千伏及以上回路发生单向接地故障时，动作于跳闸， 有效防止对变压器一次绕阻造成损坏，使变压器一次绕阻的保护。该保护通常由接地继电器或连续电流互感器等设备实现，能够快速的切断电源，以避免变压器和其他设备受到损坏。第四个，连续过流 零续过流保护是一种保护变压器的装置，主要用于保护变压器的零点四千伏回路。当发生单向接地故障时，零续过流保护会动作于跳闸，有效防止对变压器 二次绕阻造成损坏，提高了变压器的运行可靠性和安全性。是变压器二次绕阻的保护。二次绕阻是指变压器低压侧的绕阻，当回路发生单向接地故障时， 故障电流会通过变压器的二次绕组，电流超过设定值时，迅速动作切断故障电流，保护变压器的安全。 第五个，超温保护主要保护变压器在容许温度下运行，当变压器温度过高，超过容许值时，动作于跳闸，且发出报警信号， 已提醒工作人员采取措施，有效防止变压器过热造成损坏，是变压器的温度保护。温度保护通常由温度传感器和控制电路等设备实现。当变压器的温度超过其允许的最高温度时， 保护装置能够自动切断电源，以避免变压器过热而受到损坏。内容介绍到此结束，仅供学习参考。
