在昆仑通泰触摸屏里， p l c 原来是 f x 三 g， 现在要换成 f x 五秒以太网通讯，添加副设备，再添加子设备， 通道，通道一个都没有， 需要把这里所有的都加进去， 把它导出，把原来的通道导出放到桌面上， 然后用它，再用新的导入， 名称不符， 把新的通道也保存一下，看看是什么名字， 把文件名字改一下试试， 再来导入 还是不对，打开两个文件看看里面信息 驱动名称版本，这个是三五 s 五驱动名称版本名字， x 输入继承器， x 输入祭奠器，通道名称，通道名称。把不同的地方改过来， 在新的里面 m 是 怎么写的不知道，去新建一个通道保存看看， 打开看一下，名字也是不一样的， 都改成一样的，咱们电磁阀上面那个大的那个再来导入一下 可以了， 这块有空白的地方差一点。 x 二十一， x 二十二， x 二十三， x 二十，对比一下缺失的地方，手动加上吧，不知道什么情况。十七。
粉丝2941获赞1.4万
相关视频
01:47查看AI文稿AI文稿西门子博图变量地址如何一键导入昆仑通泰触摸屏组态软件？第一步打开昆仑通泰触摸屏组态软件，点击设备窗口，双击一下，然后点这个工具箱，这边我们就选一个副设备 gcp， 然后下面是一个幺二零零 点试，然后我们进来以后，我们就点一下这个复设为这边这下面的这个是我们 p r c 的 ip 地址，这个必须要对应，对应好，然后我们就点一下这个幺二零零， 然后这边我们就推到我们的薄图，这些地址我现在要导到这个触摸屏里面，所以我要右键它右键以后点属性，然后这边的这个 就是正常情况下，他这边是勾制的一个状态，就是打对勾的一个状态，然后我们就把它关掉，点确定，然后再确定，然后再右键它点这个松块生成圆，然后进缩缩旋块， 点一下它，然后选一个文件夹，我们就取一个名字，我们自己知道就好了，这个自己想怎么起名字都可以。然后点保存，再推到我们的触摸屏软件，然后点一下这个标签导入双击，然后再点这个， 点完以后我们就找我们刚刚那个保存的那个文文件，然后我刚保存的是九九九， 点击它打开，然后这里这里的 d 比零，这个地址是在我们这个薄图里面的，这个要对应，所以这里是 d 比一，我这边我把这个 d 比零改成 d 比一，改好了以后我们就 标签导入，然后这边我们就把所有的这些地址我们就已经导进来了。
2360电气兄妹
03:07查看AI文稿AI文稿新换了个三零五 f 的 p、 l c 一 泰网通讯，原来的串口通讯不行了，新建一个 tcp 附设备，再建一个 f x 五子设备， 附设备属性里面改一下 p、 l c 的 地址， 打开新建的子设备，里面没有变量，把它导出来， 再打开原来的此设备，这么多变量需要添加， 把它也导出来， 看一下这两个里面有什么区别。 保留有变量的那个表格，把没有变量的那个表格里 存存器名称不一样，改成新的名称， 输出寄存器也要改，还有 m 辅助寄存器，数据寄存器都改成一样的，改完之后保存。打开新的此设备，点信息导入，找到刚才改的那个表格， 全部导入进来了， 再把表格打开，对比一下有没有丢的， 不知道为什么会丢。把缺失的手动加上就可以了，这样批量添加通道就完成了。
27自由人
15:06查看AI文稿AI文稿嗯，大家好，今天来讲一下这个昆仑通泰的 m c d pro。 呃，软件九台软件的应用方法。首先我们打开软件，嗯，打开软件以后我们新建一个工程， 这里就是我们选择触摸屏的型号，这里我们随便选择一个吧，下面的不用变。 嗯，出来之后呢，我们首先我们选择这个设备窗口， 我们选择这个的目的就是冲平和我们的 plc 做连接嘛，我们右击右击。呃，选择这个设备工具箱， 它这里有一个啊。第一步选择这个通用串口，副设备选择了之后呢？选择了之后再选这个，打比方，我们现在以这个， 呃，我手上现在有正好有一个这个 smart 两百，我们选择这个 smart 两百。稍等啊，这里再选择一下。嗯， 紫设备和副设备不能是同类型， 那就把这个删了，这个删除 删除，我们选择这个，再选择这个。啊，刚才看的那个是不行的， tcpip。 选择了这个之后呢，我们选择再选择这个， 选择这个 smart， 看一下它这个它这个。呃，本站地址默认的是幺九二幺六八，二点一九，这个是可以设定的，打比方我们系统 设的是其他的，当我玩 p l c 主系统设定设定的是两百，两百，还有两百点二零，这里就给它修改一下，正常，我们现在就不做修改了。这个地方 这里就是 smart。 首先大家可以看一下。嗯，第一步，添加完咱们的这个 p l c 的 通讯之后， 接下来就该添加变量，添加变量的方法其实有两种，一种是我们可以把这个删掉， 他这里是 r 零点零， r 零点一，零点二，零点三，一到零点七，我们可以把这，哎，怎么回事？这 我们可以把这些都删除，删除设备通道，添加设备，在这里我们可以添加相应的，呃， r 点，呃，我们现在是通 通道地址是零，零就代表的是零点一到零点七，这里我们选择八个通道， 他就会是零点零点零到零点七，你们可以看一下， 看吧，零点零到零点七，我们还是删掉他， 嗯，再假设，我们从一开始吧，从一开始这里选择八个通道，它就是一点零到一点一点七， 读写这个其实，嗯，读写的话我们可以啊的话，我们一般都是读嘛，只读的话就选只读， 看就是一点零到一点七，再添加通道我们一般会用到或者是像 m 这种区， m 这种区的话，打比方我们是从二十二二百吧，从二百开始的话，下边二百开始 m 变量， m 选择八个还是八个， 这里也是之多吧。打比方啊，是 m 二百一到 m 二百七， 嗯，大家添点新的。打比方，我们先用 v 区的话，嗯，用 v 区，用三十二位的或者是十六位的，怎么选择呢？打比方说 v 区，我们也是从两百开始， 我们这里用读写，我们这里选择往下走都选择三十二位。复验书选择八个通道吧， 写读写，确定就是 v d 二百一直到二百二十八，这还是八个通道，嗯，其实我们还有一个方法，我们现在可以先模拟一下给它命名，嗯，这是启动吧， 确定这个他这个地方就是这个，我们写这个， 这个连接变量的这个名称，我们只要连接上还得一个个的输。所以呢，我们其实有方法的，我们首先要是不知道他是什么形式的话，怎么格式的话， 嗯，我们可以先导出嘛。先做，先做一下把这个设备信息导出，导出到桌面。这个啊，导出成功，我们先确认吧。 嗯，先不要不先不添加吧，先不添加，我们导出之后看一下我们导出的这个变量表， 嗯， 导出这个变量表之后我们可以看一下，放大占第零位，第一位，第二位，第七位。嗯，这里就是再放大 看 i 零点一，我们只要输下了它，这个它的命名方法我们就可以做了，再用，这里是我们在这做的话是比较方便的，相对于里边来说的话，它要方便一些。停止， 停止，鼓掌 啊，类似啊，类似，点击一，我就给大家演示一下它能不能批量发进去。这里是温度， 嗯，温度这样吧，温度一，温度二， 流量一， 流量二，压力一， 压力二， 一页 v 一 页 v 二。 嗯，这里是 m 区的话也是一样， m 区，我们随便随便写两个。嗯，看一下 m 区，阀门的话用阀门灭灭。嗯，还是电机吧，电机启动， 电机停止， 电机，电机停止。 嗯， 二九，看我们带这种看能不能行，因为有可能我们带这个井号有可能不行，这是三角，三角 看我们能不能传下去吧，有可能带这种警号，有可能不行了。好了，我们保存 保存一下，保存好了再打开我们的软件， 嗯，这里的话就设备信息导入，选择我们刚才编辑好的软件 导入文件，将自动删除设备中全部通道是否继续导入是看就导进来了，所以说他就不用我们一个个的往里输了， 我们这里打比方，我们这几个通道不要了，删除设备通道这个也一样，这个我们也不要删除设备通道 这里之后呢，我们编辑完我们的编量之后呢？选择这个确定全部添加。看这个他说了对象名已点即启动不能以数字开头， 它不能以数字开头，所以说只能说电机启动一，电机启动一，这个地方我们先导出 替换它。好的，我们还是批量批量批量修改， 看这里还是是批量修改，它覆盖了，所以说往这拉一下，不能 这样，我们试一下点击启动已经，我们试一下这个点击启动已经，我们试一下这个，它行不行 三键 好了，确定保存关闭， 再打开我们的软件，再叫他信息全部导入选择对， 导入成功啊，现在我们在确认啊，非法他就不能用警号，所以说不能用警号，算了，在这修吧，他不能用警号， 就给大家有这两种思路， 就有两种思路来做这个变量的这种导入、导出确认全部添加， ok， 现在是没问题了。嗯，添完变量之后，我们点这个回到我们的 用户窗口这个地方，或者是手机数据的实时数据库，这就是我们的那个变量了，你看。
113临邑电工
06:17查看AI文稿AI文稿呃，我们这个视频呢来看一下啊，这是一个西门子幺二零零的一个 plc， 然后我用的是一个昆仑通泰的触摸屏。呃，我们之前呢就是直接用我们这个幺二零零或者幺五零零的驱动，直接是呃添加我们这个 plc 上面的变量， 那么呢现在我们演示的这个是一个幺二零零和幺五零零的一个标签驱动的一个使用。呃，首先我们来看一下我们的演示啊，因为我们演示只是做了一个起保停。呃，我们可以通过我们这个昆仑通泰的这个仿真软件可以看到这是一个昆仑通泰的冲屏， 通过这个冲屏可以启动和停止，现在是已经停止，那么我们启动这个起保停它启动点停止它停止， 这是昆仑通泰，然后冲屏这里呢我们就是单纯的一个增加了一个幺二幺五 d c d c 的 一个 cpu， 在 这个 cpu 里边呢，我们把它转到离线状态，我们来看一下。呃，在组泰这里呢，我们主要就是做了一下我们这个 plc 的 一个 ip 地址，我们要求我们现场的 plc 的 ip 地址是三零，我们也就是零点三零。 然后还有一个就是我们用了一个连接机制，在连接机制这里需要把这个允许来自 远程对象的不得 get 通信访问打上对勾，这个呢必须要打上，如果没有对勾的话， plc 和我们的昆仑通态是不能走通讯的。那么然后就是在我们的 main 主程序里边 建一个简单的一个起跑厅程序，我们可以看到，然后我提前建了一个零零一的一个 db 块， db 块里边呢我们呃新建三个变量，就是 start、 stop， 还有 alt， 然后呢我们需要右击把我们这个 db db 块呢里边这个属性里边有一个优化块的访问，把它取消掉，然后点确定，确定之后呢他就会有这个绝对地址的，有这个片音量了， 如果你没有这个的话，你是不能和昆仑动态走通讯的。呃，这样的话，我们这个 plc 这里边已经是做完了，然后就可以编辑，仿编辑下载到我们的 plc 里边就可以正常运行， 这是 poc 这里，那么现在呢，我们就是来看一下我们昆仑动态这里，呃，幺二零零这里边已经做成这样就可以了， 然后我们打开我们这个昆仑动态的编程软件，我们新添加一个这个，新添加一个这个 poc， 新添加一个是文件，比如说我们添加的是一个， 呃，十寸的一个触摸屏，添加完了之后呢，我们在这个设备窗口这里点设备窗口这里可以找到设备窗口这个选项，双击打开之后呢，就是这个设备窗口的这个对话框。 呃，刚打开的时候，这里边是没有这个 s 七 plus 幺二幺五零零幺二零零一台网自由标签的，我们需要在我们右侧的设备工具栏里边双击把它拖过来， 就会生成我们这个西门子标签这个驱动。呃，这个驱动呢需要你去找这个昆仑通泰的这个官网直接去下载，然后安装到你这个昆仑通泰的这个安装文件夹里边就可以了，它这个驱动的文件夹里边就可以了，你就可以在你这个设备工具框，设备工具箱这里边找到， 然后双击打开这个标签驱动之后呢，呃， ip 地址呢？就是我们 plc 的 ip 地址零点三零对应的添加就行。 然后呢因为我们这里边已经做了一个零零一的一个呃第一块，所以呢我们就可以在我们这个标签驱动这里点这个点击按钮，设置点这三个点， 点这三个点之后呢就可以选择标签导入，然后点击浏览找到我们刚才写的这个幺二零零的这个 poc 的 程序，然后打开，打开之后点这个文件导入， 点文件导动之后，然后就会出现一个选择设请选择设备，然后选择他。默认的就是一嘛，因为我只有一个 plc， 如果你是多个的话，你就需要选多个对应的 plc， 然后点确定， 点确定之后就会出现我们刚才这个 plc 里边所添加的这些 db 块，那么我们就可以看到这里边有一个零零一，因为我已经添加上去了。啊 啊，零零一里边包含的什么变量？就是我们这刚才建的这三个变量，然后他这个里边的泰克这个变量呢，就是我们这个 p o c 里边这个嗯，默认变量，我们看一下啊。呃，我们因为我们勾选了这个系统，因为我们勾选了这个了， 因为我们勾选了这个系统和时钟控制器，因为我们把这个勾选了之后，他就会分配这个 m 一 点零到 m 零点七这这几个变量， 它会分配，分配了之后就会在我们这个呃 poc 变量里边可以看到这几个变量已经是默认系统自带的变量了。所以呢你就可以在我这个 poc 的 这个在昆仑通泰这个标签里边看到有这些变量，这些变量其实就是 poc 里边这些变量， 嗯，那么如果你的程序里边建了很多个变量，对吧？如果你的程序里边建了很多个变量，你就可以直接用这种标签驱动自由标签，可以把变量直接一次性导入， 导入完成之后呢，你就可以看到导入完成之后，这里面就有这个标签的这些名称，然后点击快速连接变量，他就会呃这个连接变量的名称就跟我们这个通道名称一样了， 然后点击确认，然后点击确认就可以了，这样的话你就可以直接在我们这个呃触摸屏的这个画面上面直接拖出一个按钮来，或者拖出一个指示灯来，双击打开，然后这个改一下名称，然后 连接我们这个刚刚添加的自由标签的这个变量，连接上之后就可以了，然后把我们这个 p u 四，把我们的昆仑动态打到自动 打到这个这个仿真状态，然后把我们的 poc 也打到仿真状态，那么你这个时候就可以通过昆仑通泰的触摸屏仿真软件 来控制我们现场的这个 poc 启动停止，启动停止。那么这个视频呢？我们就主要是给大家讲解一下西门子幺二零零或者西门子幺五零零， 呃，使用昆仑通泰自由标签如何？然后如何走通讯，如何连接？喜欢的可以关注，感谢支持。
36工控小张001
08:28查看AI文稿AI文稿然后说一下我们那个旧屏幕怎么翻译成新的屏幕，就是正常，我们客户给到了一个旧屏幕程序，我们先备份一份，就是我们先复制一份出来， 然后常规的话我们把文件后缀，你改成 m、 c、 p 的 话，它会正常做一个识别嘛？它会正常识别，然后是你先看一下它的报错有多少，如果报错太多的话，我们重新做一份程序。啊，好像报错挺多的。 我们检查一遍 位置对象，我这边是定义那个窗口，可以给它直接删删掉，启动策略里面它是不是也有个定义的？然后这边也是一个定义的一个弹窗大小，然后我们都给它删掉位置对象 数值，它跳到指定弹窗上，这个我们看一下源程序上是怎么写的。 ok， 我 们看一下它原来的那个运行策略那边是如何去写 循环后台启动和策略一是吧？就策略一这边它有几个弹窗， 然后这边的条件是第零数据变化时成立，然后做一个执行嘛， 我们看一下策略一它这里的话是打开，嗯， set number pages 这个函数看的有点怪，运行环境操作函数是吧？ set number， 哦，它还是调整键盘，那就完全没必要了。 让我们把等一下重新打开看一下 策略数据异常， 看样子还得重新写一份， 看一下模拟行不行。 策略数据异常 触发器数量，我们把运行策略里面的内容都删除掉。我们新建一份工程，就是它原来分辨率的一个工程， 然后把就是我们把原来的， 我们把原来的程序重新这样子添加备份一遍，也是重命名， 然后我们打开这个有可能出现报错的程序，这边数据异常不用管， 然后我们先把它的一个变量我们整个全部复制过去。 是，然后第二步我们把那个驱动也复制过去，我们先看一下驱动能不能直接复制过去。我们这边建就是我们这边建一个创口福设备，然后我们把这个驱动看一下粘贴过去行不行？ 然后看有没有报错。好的，这边是正常的一个情况，然后我们再看一下工具里面的报警统一配置，我们把这部分我们直接 导出，我们导出到桌面上三个一，然后我们导出成功，我们这边工具把报警统一配置这边，哦，这边是有， 这边怎么会有这个报警配方？投胎看一下，然后我们看一下这边配方有没有 配方是没有的，然后我们第二，然后我们接下来把我们的画面我们复制过去看一下，先复制三页 输出页面，帮助二，帮助三，然后是拳击画面和部分画面，然后把这一个画面我们复制过去， 然后我们复制完之后，我们看一下内容，内容发现有点不对，它帮助里面的 文字它文字怎么会被清空掉了？然后我们分解一下单元，我们看一下 id 二十四、 id 二十四和 id 二十三，我们这边分解一下单元 二十四，二十三，说明我们 id 没有导进去，我们把多元 我们点击一下多余，我们导出多余，导出到桌面上，然后保存一下，然后我们在这边排列在工具里面，我们导入一下多余 空，功成的话， 嗯， 我们选择一个帮助就够了。 文件导入打开。好的，我们这边已经导入完多元了，然后这边点确定。好的，我们这边已经恢复了。 然后我们回到画面上，我们看一下驱动里面的那个端口号，对不对？这边双击是科目一七一六 home， 一 九六零零七，然后台达的那个设备地址，嗯，设备地址是一，然后点确定，让我们把这个文件另存为一下， 新建工程四零保存一下。好的，这边就结束了。这边就是一个昆仑通泰，我们旧城区如何转换成新城区的一个那个十分压力。但通常如果旧城区有复杂的一个脚本的话， 就是不分，就是我们大多数脚本都可以正常转换的，但一些那个特殊脚本他我们新的程序上他是做了一些变化。所以说这个时候我们需要看一下就那个旧程序脚本的一个具体的一个功能，然后我们在新程序上做一个转换。
03:04

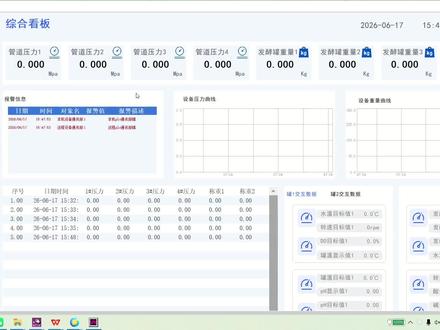

02:39查看AI文稿AI文稿然后说一下我们的那个一个综合看板，就是我们是给客户做的一个综合看板，像这是我们看一下我们的一个主页面，这好像说我们是 做一个那个我们一个罐体的一个那个数据采集嘛，就是我们通常需要采集我们管道的一个压力，就是通常是模拟量直接采到 plc 上，然后我们直接去读取， 然后我们只是会在看板上我们做一个实时的一个显示，然后包括一个那个罐体的一个重量，它也是一个实时变化值嘛，然后包括最基本的一个曲线，然后它的一个曲线的一个过程都会在我们画面上做一个显示， 然后这边会有一个小的报警，小的报警，然后这边左下角的话我们会做一个数据记录，就是我们把一个那个，比如说是每隔十秒我们会采集一次我们全部的数据，我们到一个记录表格当中，我们现在是处于一个那个触摸屏的一个模拟状态， 然后包括我们会和其就是其他的设备，我们做一个那个 max 的 一个交互，我们会有一个交互数据，然后把其他数据我们传达到我们的一个看板当中，然后我们正常的就是我们正常的一个数字画的看板， 像我们那个云端的操作的话，基本也是这样的一个画面结构过程，然后包括它会有一个曲线查看，然后我们会有个历史数据，这边可能需要拉伸一下， 然后我们查询内容，导就是我们是导出到本地或导出到 u 盘画面刷新时间查找这一类的， 然后这边是历史报警，然后我们还有一个联网的一个参数，联网的一个参数这边模拟的话显示不全，这边我们这边我们会有一个 wifi 的 一个连接， 然后剩余的话就是我们一个报警参数的一个设置，就是我们的一个上下线。 然后啊还有一个文本，有些文本修改的话，就是单纯的是为了方便这边改完之后，我们这边的一个文本都会同步做一个修改，而且这些都是一个掉点补尺字，整体来说会比较方便一点。 然后这边是个用户登录，然后这边是方便我们做一个用户全新的一个管理， 然后这边我们可以做一个用户的一个管理，然后这个呢这个就是我们整体的一个扩润通，它的一个看板的一个设计。

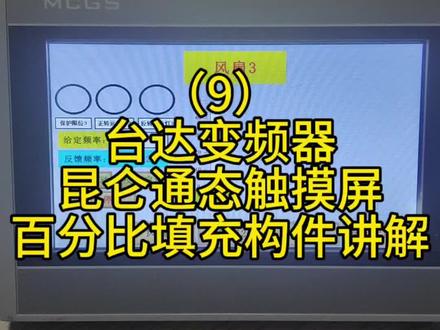

05:59查看AI文稿AI文稿好，大家好啊，上节课呢，咱们讲了一下，嗯，台大变频器的一个给定频率，通过滑块来控制啊，不同频率的运行， 这是一个给定频率，这节课呢我们想要讲什么呢啊？反馈频率是如何实现这个滑块的显示的？在咱们昆仑通泰触摸屏当中就有一个啊，百分比填充，咱们可以用到这个 啊，可以显示到咱们的，不论是你是频率啊，还是流量还是压力啊，还是叶位啊，都可以用到这个滑块啊，只要你根据你的赋点数那个数值，都可以使用到这个模块。好吧，这节课我们主要讲这个构建啊， 好，打开咱们昆仑通泰组态软件风扇三这个画面啊，咱们在工具箱当中找到这个百分比填充啊，咱们给它画出来 啊，这这构建呢，你可以竖着画，当然了你也可以横着画啊，跟这构建一样，看你需要。好吧，这节课我们就竖着画啊， 画出来之后呢，咱们就双击开始编辑第一个构建颜色属性，基本属性当中啊，背景颜色指这个构建的背景颜色， 当它值为零时，整体都显示白色。填充颜色呢，就是指它到一定数值，这个颜色灰色会变成，你喜欢选哪一个颜色，那就变成哪一个颜色 啊，这里呢我们就反馈频率，咱背景色是天蓝色，咱们就给个天蓝色， 那字母颜色呢，就是红色，就是咱们这个数值百分之五十，这个数值下面呢不显示百分比填充信息打勾呢，这百分之五十它就不显示，那你不打勾呢，它就会显示这里呢，咱们就让它显示啊。 好，这个讲呢，咱们就是刻度与标注属性啊，啊，主划线，次划线，看你需要啊，咱们就可以修改啊，颜色呀，长度呀，是吧？ 啊，往右下角，咱们这个标注位置啊，就是咱们的刻度，带数字的刻度，咱们在左侧啊，看一下确定是吧，就显示出来刻度了， 那刻度的颜色数字呢？你也可以改改个红色吧。好吧，标注间隔 啊，咱们给个两个，不让他太密。好吧，那这个设置完了呢，咱们就到操作属性表达式，把这个五十删掉， 咱们关联到哪一个呢？反馈频率啊，给定频率，咱们上节课已经错过了，咱们这个反馈频率。好，确定 反馈频率，咱们这个频率啊，零到百分之百对应的值，那就是零到五十赫兹。好吧，确定这就是刻度零到五十赫兹， 再往下拉一点啊，刻度是不是太密了，咱们次画面少一点 啊，这就差不多了啊， 好，确定，那相相应的咱们也给他命名一个啊，给定频率，有了反馈频率，咱们给他命名反馈频率啊， 双击反馈频率 背景颜色呢？咱们是反馈频率蓝色，天蓝色咱们就给个天蓝色，好确定反馈频率。那这个构建做完了呢，咱们就下载到触摸屏看一下啊，通讯测试正常工程，下载 好进入运行环境，进入操作画面风扇三，现在咱们又给定频率啊，咱们给一个频率，给个拉一下二十一，咱们给个正转启动信号 有了吧，刻度会上去反馈频率在二十，但是他显示百分之四十一是因为什么呢？因为咱们这个在组态这个构建的时候啊，咱们有一个 零到百分之百对应的零到五十赫兹，是吧？那他这个百分比呢？就是他的 对应的百分之呃，对应的二十一赫兹就是百分之四十一。好吧，那你如果怕这个误导呢？咱们就把这个呃百分之四十一这个标注给它关掉啊，就是咱们这个 呃基本属性当中不显示百分比填充信息，咱们可以给它勾掉。确定啊，等下给它停掉，咱们再下载一遍看一看啊。 好，下载到触摸屏进入操作画面风扇三，好，现在给定频率还是二十一，咱们正转启动， 现在就没有刻度了，没有那个百分比填充了是吧？给定二十一，再往上调一下百分之三十。嗯，再往下调一下 十五，反馈十五。啊，这就是咱们的刻度。当然说这个刻度呢，你也可以关联到咱们的温度呀，啊，压力呀、流量呀、液位呀，都可以用到这个刻度。 好吧，咱们这节课就主要用的是频率这个四零到十伏的信号啊。好吧，这节课我们就讲到这啊。
