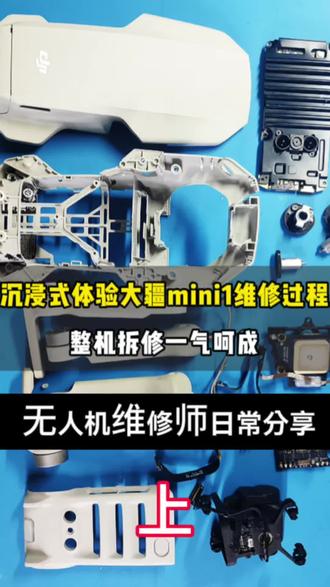

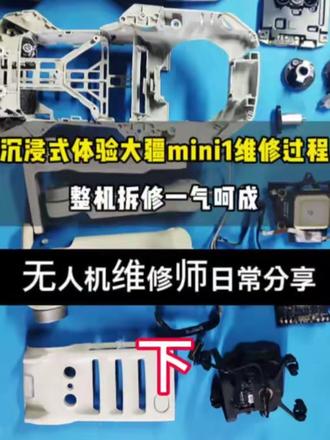

01:54查看AI文稿AI文稿各位飞友大家好，手里这台当年爆火的二百四十九颗大疆迷你一，很多人飞了几年只懂飞，从来没见过机身内部长啥样。今天全程无损拆解，不搞专业芯片维修，纯给普通飞友科普内部构造、炸机、云台报错、机身异响的问题，看完你全明白，新手也能看懂！ 先跟大家说拆机避坑要点， mini 一 机身壳特别薄，千万别暴力撬，准备一套小号十字批塑料撬片，螺丝一定要分开放，长短不一样，装错直接顶换主板，先把电池取下来，底部这四颗隐藏螺丝先全部拧掉，很多非友拆不开就是漏了。电池舱内侧两颗螺丝 顺着机身缝隙用撬片慢慢划开。卡扣底壳打开第一眼就能看到下视觉避障散热开孔， mini 一 是全系唯一无内置散热风扇的机型， 全靠机身开孔散热，夏天高温炸机过热卡顿，根源就在这四个机臂。电机排线全集中在底部，炸机撞击最容易扯断排线，云台报错百分之八十都是排线折损。不是云台电机坏了，卸掉上层固定卡扣，掀开上壳， 重头戏来了！中间这块方形模块就是 gps 定位板，很多飞友悬停漂移， gps 弱，大多是这里积灰或者减震胶老化。中间整块主板集成飞孔浮传模块， 机身做的这么小，内部空间挤得满满当当，难怪轻微进水直接报废。重点看云台连接位置， mini 一 云台全靠软排线传输画面，每次折叠机身都会反复弯折，用久了断线就会出现云台抖动无画面， 这也是 mini 一 最常见的通病。拆解到这大家能看明白， mini 一 内部结构简单，但排线卡扣特别脆弱，日常飞行避障、折叠收纳一定要轻一点， 很多小故障不用直接寄官方花几百维修费看懂内部结构轻微排线松动、积灰自己就能简单处理。你们手里的 mini 一 都出过什么故障？云台坏、炸机悬停不稳？评论区留言，下期针对性出修复小技巧！ 喜欢拆机科普记得点赞关注，完整拆机流程分享完毕记得收藏，以后自己飞机出问题能对照排查！

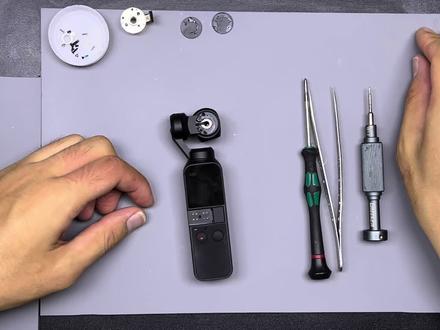

19:34查看AI文稿AI文稿大家好，我是修破天，今天来给大家讲一期啊，如何去拆解大疆 park 的 一，怎样去把它打散，然后今天我要再展示的是如何更换 y 轴的电机啊， 那么首先呢，我们拿着我们的飞鹰刀片，或者是说撬片啊，撬片来第一步我们把主板拆下来，然后把这盖子打开， 打开盖子的时候拿着我们的薄片啊，或者是说飞鹰刀片都可以，然后跟着这个缝隙啊，这里有一个缝隙，这个盖子的缝隙啊一边，然后给它撬起来啊，给它撬起来，然后指甲盖放在里面去啊，这里也是一样的，跟着这个边啊，撬的时候要注意啊，不要把这个外观给划伤了， 完了之后就直接把它扣起来，扣起来之后把这个镜头啊竖着放平啊， 然后拿出我们的撬棍，当然这里有一层电池的这个保护，这个散热的这个地方啊，直接给他把它拉起来，当然我没有啊，我就直接用的时候把它撬起来的啊，撬起来的，然后撬起来之后，这侧面啊， 这个侧面有一颗螺丝，这里有一个螺丝要拆掉，拆掉之后，然后这下面有一个散热板啊，散热板有三颗螺丝也要给它拆掉， 散热板的话有三颗螺丝啊，一二三啊，这里就一共有四颗螺丝要把它拆掉，拆掉三个，三个螺丝之后，然后直接把这个散热板啊给它抬起来，抬起来的时候一定要注意啊，这下面主板这下面有一个卡扣的一个弹簧，它的作用有两个，第一个就是把 散热铝板给顶起来，第二个就是使使这背后这个卡位，这个卡位有弹性啊， 这背后这个卡位有弹性，那接下来我们把电池那这里撬电池的时候，大家一定要注意啊，这个白色的这个 蜂胶啊，里面有很多，有好多的电子原件，也有芯片，大家在撬的时候呢，不建议自己在家里自己弄啊，这里很容易很容易把这个电子原件啊给撬坏啊，给撬坏， 那么把电池拆下来之后呢？断电这一步就解决了啊，那么我们再来把这四条排线啊，屏幕排线加上 usb 接口排线啊，还有就是云台， 云台排线，然后就是相机排线啊，一起给它拆下来，拆下来之后我们就可以直接把主板提上来了啊， 来，现在主板，就现在主板就已经提出来了啊， 来，主板已经提出来之后，我们看得到这里啊，有还有两颗螺丝，那么云台跟主机之间连接一共是三颗螺丝，那么最开始我们拆了一颗了，那么现在我们来拆剩下的两颗， 拆这个螺丝的时候一定要注意啊，不要把排线给伤到了，一定要注意，不要把排线伤到了，也就是同轴线啊，排线就是同轴线， 只有拆 y 轴的时候，更换 y 轴的电机的时候，这些地方才会全部打散 来，两颗螺丝出来之后我们再把同轴线给它拉出来啊，拉的时候一定要注意啊，小心一点，该折一下的，折一下 来，整个云台的话，我们就已经抬下来了，现在我们要更换的是 y 轴的电机，那么还在这里面啊， y 轴电机的话，还是要把全部云台打散完啊，那么原装的新机器啊，这里有盖板，这里也有盖板，我们拿着机器的时候啊，拿着机器的时候 来是这样子的啊，是这样子的，屏幕啊， 来是这样子的啊，来把镜头对着对着前面拍摄的时候的右手边啊，的右手边拆这个盖子，不要拆这个，不要拆左手边这个盖子啊，拆右手边这个盖子，意思就是 拍摄的右手边啊，拆右手边的盖子，来，我们来看一下，拆右手边这个盖子的话，大家下刀的时候要注意啊，给大家看一下，这是我提前拆好的啊，这里有个缺口，这里是有弹性的，所以说在拆的时候，不管你是用叶子去撬还是用这个热熔棒去粘，那么我们尽量就是从 尽量就是从这个位置，然后往上顶了，这个位置往上顶，它就它下面的胶就慢慢就撕开了， 来这样子点，它慢慢就撕开了啊，撕开之后我们可以清晰的看得到一共有两颗螺丝，那么拿着我们的云台啊，手这样捏着，手这样捏着，先把先把盖子给拆了， 一共是两颗螺丝啊，这个是轴承的盖子啊，轴承的一端固定盖啊，然后拆开之后下面有一个镜头的后盖啊，镜头舱的后盖也是两颗，也是两颗螺丝，也一把它拆掉，拆掉之后限个位啊，再旋转过来，然后这里把后盖往后拨，然后往上提啊，就它就已经开了啊，这是后盖啊， 后盖拆完之后，我们接下来继续拆，继续拆那个相机镜头啊，相机镜头来这里有一根排线啊，把它把它拨开啊，来这下面有这个盖子，下面固定散热镜头的这个 散热片啊，盖板它也起了一个散热的作用，固定是用的四颗螺丝，四个角，四颗螺丝，那么这种情况就把它拆掉，然后拆掉就直接把这个散热片也是个盖子，直接把它提起来，提的时候要注意啊，要提掉了， 提起来之后，现在就可以看到我们的 cmos 镜头啊，然后这里有根排线，然后我们轻轻的压住，然后把排线给它挑下来啊，挑下来之后，排线横轴线也一定要注意，小心一点，不要给搞断了啊，来这里的话也给它折一下啊， 钻出来之后呢，可以把镜头啊轻轻的把它提出来，轻轻的把它提出来，然后呢这里呢，我们可以把镜头玻璃镜头这前照啊，可以跟这个屁轴啊给它分开，这里稍微给它加点热啊，从这个缝里面慢慢的给它 给它拨开啊， 来 p 轴，那这个镜头盖就给它完美的拆下来了啊，来，接下来我们把这个 r 轴的这个线的这个盖子排线盖给它拿起来，然后再把 r 轴排线， p 轴的排线给它断开， p 轴排线断开之后也是一样的，把线折叠一下啊，给它穿进去啊，从这缝里面穿进去，穿到 r 轴这边来啊 来，现在 r 轴的铜轴线已经拆下来了，我们再把这个侧面的三个螺丝给它拆掉 来，一共是三颗啊，一共是三颗，三颗拆完之后直接就可以把 r 轴整整体拆下来啊，拆下来之后 y 轴的这里也有一个盖板啊，给它挑起来，那么现在我们的 y 轴就已经体现出来了啊， 来，现在我们继续再把同轴线啊同轴线给来这里， y 轴后面 y 轴电机也有一个板在控制啊，也有个板在控制，然后现在继续给他拆下来啊， 也是一样的，给他折叠一下，然后再给他拉出来啊，拉出来那么同轴线，整条同轴线就已经完美的拆下来了，那么接下来我们把 r 把 y 轴的电机给它更换一下， y 轴跟出来的时候，这里有个电路板啊，也要把螺丝给它拆下来， 一共也是三颗螺丝啊， 三颗螺丝拆完之后，我们现在就最后一步，就真正的是拆 y 轴的这个电机 来， y 轴电机就来， y 轴电机就成功的完美的拿下来了，我们接下来换上一个好的 y 轴电机 来，现在我们就一步一步的往回装了啊，整个过程啊，整个过程，整个拆卸过程的话就已经拆解完毕了啊，我们现在来接着一步一步的往回装， 电机装好之后，我们得把电路板也得装回去来，一共是三个螺丝啊，三个螺丝给它打满 来，螺丝打满之后，我们顺便就把排线给它扣上去啊，扣上去之后，我们现在接下来检查一下同轴线有没有断裂 来，经过仔细的检查呢，同轴线呢没有任何的问题啊，现在现在的同轴线还没有任何的问题，那么你继续装机啊， 装机就是刚才怎么拆的，那么现在我们就怎么给它装回去， 装到这里的话，这里有一个 y 轴旋转的这个排线，那你给它插上去啊，插上去它就把位置给陷在那里了，它就跑不了了来，现在从这里也给它钻出去啊， 来盖板的话，也是在这里一步就要把盖板给它跟着跟着的装回去，每一步都要装，不装待会就很麻烦，那现在又把 r 轴给它装回去 来， r 轴装完之后，螺丝固定好之后，我们再来把排线同轴线哎一节给它穿进去， 来这里装的时候的话，最好是在显微镜下面装啊，看的更清晰，免得把线给夹断 来。装完之后呢，我们再把排线的盖板啊， r 轴的盖板也给它一并装回去， 装完之后我们再把 p 轴哦，再把这个镜头的前盖给它装回去， 装回去的时候这里限了位之后，这里打，稍微给它打一点点胶就 ok 了，稍微给它打一点点胶就 ok。 感谢感谢，负的赞赞啊。接下来我们再把镜头给它装回去， 镜头装回去之后，这里有一个轴，这里有个滚珠，一定不要忘了给它穿进去，不然等一下会走弯路 来，同轴线的话就已经插好了，我们我们现在来把三个盖板给它装回去，三个盖板装回去之后一共是四颗螺丝，我们把四颗螺丝都给它打上 来，四颗螺丝打上固定好之后呢，我们再把排线给它扣上去啊，排线扣上去，排线扣上去之后，然后这里有一个镜头的后盖啊，我们也给它直接盖上去，盖上去之后往下 往下面轻轻的一压，他就顶上去就顶住了。那么接下来镜头朝着自己啊，我们准备找螺丝啊，这两颗螺丝跟其他螺丝不一样啊，仔细找一下，肥，肥而胖啊肥而胖来找到这两颗螺丝之后来直接给它装上去。 两颗螺丝装完之后呢，我们现在来把支架上的云台支架上的这个轴承固定盖也给它装上去，这上面也是两颗螺丝，他的那个螺帽稍微要大一点， ok， 整个云台那么又组装回回位又到位了啊，那么接下来我们让云台跟主体相连来也是一样的，穿同轴线 来，同轴线穿完之后我们要对准对准连接位啊， 对准连接位的时候一定要小心一点，把同轴线稍微往外拉一拉，以免这个螺丝孔位啊把同轴线给压断了。 随便先轻轻的先锁两颗螺丝啊，不要去强行的去锁，如果穿不进去，如果是说螺丝穿不进去的情况下，不要强行去穿啊，他是能很轻松的就能进去的， 只先锁两颗螺丝就可以了。哎，现在装好之后呢，我们再把主板给它装回去， 主板装回去之后来把所有的排线归位，插排线的时候一定要注意啊，仔细检查一下排线口有没有垃圾，有没有脏物 来排线装到位之后再把屏幕排线一定给它压回去。屏幕排线装完之后记得一定要把弹簧装回去，不然的话卡扣没有弹力啊，卡扣没有弹力 来，接下来我们再把电池给它插回去， 插回去之后再把散热片盖回去，散热片盖回去的时候这里要注意一点啊，这里有排线，不要把排线给压到了，那么接下来我们再把这螺丝给它装回去，一共是三颗螺丝， 螺丝装完之后记得啊，侧面还有一颗 y 轴和主体连接的地方也还有插一颗螺丝，它一共是三颗螺丝。好，螺丝全部已经装到位，现在我们把现在我们把这个电池给它扣上去 来，接下来把后盖给它装上去，那么整个拆机装机的过程我们就我们就到此为止了啊，感谢 各位老板的关注啊，感谢各位的支持，如果有需要的，麻烦各位拿出你们发财的小手，跟主播点一波关注，点点收藏，有需要的帮忙分享分享，谢谢！
68修破天

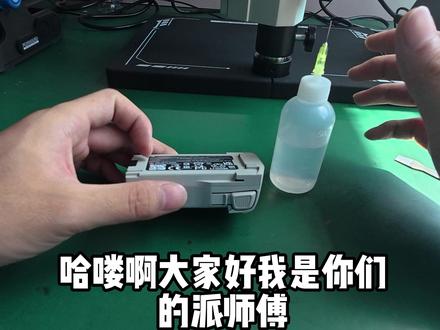

01:47查看AI文稿AI文稿哈喽啊，大家好，我是你们的派师傅，今天我们来拆解一下新款 leo 乘一的电池，来看看跟迷你系列有什么区别。 大功告成，研究了一下跟迷你系列的电池大差不差。
27修灰机的派师傅
12:14查看AI文稿AI文稿哈喽，大家好，我是孙大胖，感觉已经真的非常久没有跟大家分享视频了，然后这一期分享一个什么呢？我在很多年前估计已经有四五年以上了吧， 可能都不止了，当时就是这个大疆的 pocket 的 第一代，这个小的云台口袋相机刚上市没多久的时候，我就买过一个这个第一代。然后呢？呃，中途出去玩啊，或者说拍一些车的视频啊，都会用它拍， 呃，其实它使用率其实蛮低的。呃，前段时间我再把它掏出来想拍东西的时候，突然发现电池啊非常的不行，以至于可能刚拍了几分钟就从百分之百掉到了百分之六十。更搞笑的是，也挺可怕的一件事，就是我刚充了一会，它就变成了百分之百， 然后在我仔细观察这个后面这个后盖的时候，发现它好像有那么一丁点的小鼓包，我不确定是原来这个弧度，因为它本身就带一个弧度吗？这个位置是原来弧度就是这么大，还是真的有一些小鼓包？反正我有一点害怕， 所以我觉得，嗯，你说这个这个玩意这么多年使用又低，我要把它换了吧，又得花好几千块钱。 呃，但是呢，万一这电池出现什么故障了，导致这个设机器直接坏了吧，又有点，嗯，舍不得。所以呢，在网上就买了一个这个所谓的原装的一个呃，替换的新电池回来，然后我今天给大家分享一下怎么去更换这个 pocket 的 第一代的这个电池。 我也是第一次操作啊，我就边操作边跟大家聊一聊吧。好，我们准备开始更换。 ok， 那 么我也是第一次啊，这个尝试更换它的电池，以前呢自己的手机尝试过很多次更换电池啊，都成功了，那么我在网上也看了一下怎么去拆它。首先呢，我 介绍一下要准备的东西啊，肯定第一个这个新的电池是必须得有的啊，这个电池其实在网上很便宜，因为这个第一代的这个机器啊，也已经非常便宜了，二手的可能也就嗯 小小的几百块钱就可以买得到。然后这电池，呃，网上层出不穷吧，有这种三四十的，四五十的，五六十，一百多的，其实我觉得 大概买一个几十块钱的就够用了啊，我这个买的很便宜啊，四十块钱左右。然后呢，他随这个电池会赠送一些这个撬棍呐，呃，这个撬的这个小拨片呐，包括一些螺丝刀，还有一个就是，呃，一个胶啊，这个胶水有没有作用我也不知道，反正 我们先呃操作起来吧。首先第一步呢是先给大家看一下我这个里面确实是啊，电池不太行了， 目前显示的是百分之八十四，实际上呢，之前，嗯，我给大家看一下百分之八十四，实际上呢，之前，嗯，昨天才充的吧，嗯，很快就八十四了。好了，第一步是要把后面这个板给它拆下来啊， 这个板其实很简单，就是把这个缝隙给它撬出来，我得研究一下，因为真的是第一次撬，这个缝隙有点太小了，可能撬不动，那我们就用这个吧， 找一个，哎，找一个好撬的位置啊啊，这个设备已经很老了，就算把它有划痕也无所谓了，其实 好撬开之后呢，咱们用这个呃撬板啊，把这个边缘轻轻的给它撬开，它都有一些卡扣在在在里边啊，撬出缝来，然后在这一边再撬。 pocket 的 这个云台相机确实很好用啊，但是呢，哦，看样子并不是电池鼓包，而是真的应该是电池老化了 好了，然后下一步呢，我们就是这个地方啊，这个原厂的电池呢，这个地方有一个黑色的，看到没？黑色这个贴纸，这个贴纸里边呢，其实就是这个电池胶， 我们需要把这个电池胶给他一点点的接出来啊，接下来先把这个黑色贴纸撕了啊，然后把这个电池胶呢，咱们慢慢的从这个缝里把它拽出来。 如果有自己更换过自己的手机电池的朋友应该清楚，电池都会有一个这样子的电池胶啊，咱们这样把它拽出来，一定要用巧劲，千万不能硬拽， 生拉硬拽的后果就会容易把这个电池胶直接扯断，扯断之后你的这个电池就会很困难才能拿下来，一定要有巧劲，慢慢来，别着急别着急。 我真的已经记不记得我的 pokey 好， 刚才刚刚说完这个电池胶不要拽断，我就把电池胶拉断了，哈哈，费了好半天的劲啊， 才把这个电池给它卸下来，卸下来之后呢，电池的上面的这个电源线已经摧毁了，放在一边啊，现在呢，这个 旧电池取下来了之后呢，我们可以看一下这个里边呢，呃，应该是还有几颗螺丝啊，还有几颗螺丝，我们来看一下，应该是这有一颗螺丝。 好，然后这里的话应该也是一颗螺丝，然后这里还有一颗螺丝，三颗螺丝，咱们用这个赠送的这个螺丝刀螺丝，这个螺丝刀把这个盖板螺丝给它卸下来。 确实啊，现在 pocket 已经出了第三代了，可能很快会出第四代。 嗯，怎么说呢，如果说大家使用率非常高，然后经常喜欢拍摄一些视频啊，或者出去玩啊干嘛的，我觉得倒是。嗯，可以去考虑买一个这个玩意啊，挺有意思， 但是呢，如果说大家呃只是非常偶尔的用用这个或者说一年呢出去旅游的次数也不会太多，嗯，其实手机也够了啊，嗯，看个人的想法吧。啊， 好，这个盖板拆下来以后，螺丝拆下来之后，咱们要用小撬小撬棍啊，我们来看一下把这个盖板怎么样取下来。 好，这个盖板其实还是一个，不仅仅是个盖板啊，它也是呃主板的这么一个散热的一个装置啊，可以看到这边是有这个硅胶的。好了，然后接下来呢就是把这个电池的 插头给它拔下来，一定要慢啊，一定要慢，这个插头还用了一个胶给它胶起来啊，大家呢这个做工还是可以的。 好了，我因为没有镊子啊，所以就用我的手指甲去扣了，如果大家有镊子呢，可以用镊子去扣一下里面的这些胶带纸啊之类的胶带纸之类的。接下来呢咱们呢把这个嗯 电池啊，这个新电池的，能把新电池的这个插头呢给它插上去， 插上去之后呢，我们先别着急安装，我们先测试一下他能不能用好，测试一下， ok， 可以 开机，好，没有问题，可以开机，就证明这个电池是 ok 的。 好关机，关机之后呢，我们把电池给它按一按紧，然后 咱们再把螺丝给它小心的装回去。 好了啊，搞定咱们再来开机看一下，哎， 烦死了啊。好了，刚才我在又装安装这个后盖板之后呢，突然发现装好之后它又开不了机了， 嗯，我拆开之后发现是这样的，就是这边这个电池的插口啊，他特别松，一旦我们的这个金属盖板压上去以后呢，稍微动一动，他这个插头就掉下来了， 所以呢，我突然意识到为什么我买电池会送我一管两管啊，这个胶，这个胶明明是屏幕胶， 我就突然意识到它原来的这个上面就是有一层胶，包括还有一个小小的那个胶布，哎，胶布也给我不知道扔哪去了，所以我就觉得可能啊，这个胶是给我粘这个，呃， 电池这个插头用的，所以呢，索性再拆了一次在上面啊，稍微打一下这个胶，这个胶的凝固时间呢，也不知道是多久， 呃，说啊，上面写了五到八分钟表面开始固化，然后二十四小时完全固化，那么我们就静静的等待他五到八分钟，让他这个胶稍微固化一下，我们一会再见。 a few moments later 这里面有个小弹簧啊，一定要注意这一个小弹簧，一定要把这小弹簧给它放在这个里面去， 这个小弹簧是控制这个后边的这个，呃，我们的这个叫什么东西的外接外接口的一个这个锁定装置啊，一定要把这小弹簧记得千万不能掉了啊，这个小弹簧 大家仔细看一下，就是这个位置的小弹簧一定要装好。好的，这个大概过了有五分钟时间啊，这个胶呢应该没有完全的干，但是呢应该也差不多可以装起来了，咱们再小心翼翼的把这个 金属的盖啊再给他装回去，我们再试一遍。 哈喽，大家好，我是孙大胖，这个是用换了电池之后的这个大疆的帕克 one 啊， 呃，换了电池还没把后盖上上去的，帕克 one 录的第一条视频啊啊，它终于又复活了，之前这个电池已经不行了，你看被我拆下来了，这是它的原装电池， 电池很便宜啊，但是换一台机器就很贵了，所以思考再三，还是把电池换了吧，好了，我们一会把后盖给他装起来， 牛逼，最后呢就把电池小心翼翼的再给他装进去，好，到这一步呢，咱们再试一遍啊，看他会不会掉 好，没有掉。嗯， ok， 好 的，那么我们就顺势把电池后盖装进，装进我们的机器里，装好之后 从这个镜头这一端啊，把这个盖子一丁点一丁点的把它压进去啊， 好了，没有问题了，这样就算完成了啊，虽然说有一些瑕疵和印子啊，但是总比换一个口袋云台好吧，对不对？咱们换一台这个机器好几千的，换个电池就几十块钱啊，非常的棒。 好了，那么这一期的这一个更换帕克的第一代这个云台相机这个电池的 分享就到这里了啊，希望对大家有一些帮助。好，谢谢大家，拜拜。
104我是孙大胖

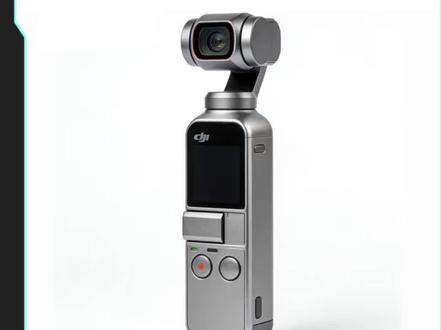

01:55查看AI文稿AI文稿如何更换 plug 一 的电池啊？首先我们拿着工具有镊子刀片，螺丝刀啊，现在我们开始拆解来，首先拿着我们的 plug 一 啊，然后轻轻的走到边上有缝隙的地方倒下去啊， 来找到空位的时候就轻轻的翘起来啊，翘起来，把指甲放在这个缝里面，然后卡住，然后后面就用指甲去操作啊，它是卡扣来的，它是卡扣卡上去的啊， 来跟着这个缝隙，用指甲这样子轻轻一捋就出来了，那么电池就已经出来了，电池的话这里可以用指甲去抠，这样子往上翘啊，翘起来之后，然后往上一翻， 然后往上一翻，翻过来啊，这里有根排线，注意不要搞断了，我建议自己在家里搞啊，然后这里有三颗螺丝，一颗，两颗，三颗螺丝，然后把它打出来 来，现在用镊子啊，从这里把它提起来啊，因为这里面啊有有那个导热膏啊，那么现在我们就可以看得到这里有排线，都可以直接把它拔掉啊，可以用指甲去抠， 很好用的，那么电池包就取下来了，来我们去拿一个新的电池把它更换掉啊，这里有根弹簧，弹簧是放在这个缝里面的，放这里的，那么等一下他会把这个上面的这个盖板他会顶起来啊，这样子的话他会更容易拆装，那么要注意啊，然后现在我们拿着新电池把它给安装回去， 电池安装回去之后，这里的弹簧就逐步的给它放回去就可以了，放到这个洞里面，然后拆这个盖盖板的时候，拆这个散热板的时候就会很容易拆来，现在把螺丝给打回去啊，来，现在又把电池给放回去， 现在又把这个盖板放回去， 来，现在已经装回去了。来我们测试一下机器。来测试了，没有问题啊，那关机他回中了啊？无痕拆无痕更换电池啊，不建议自己在家里更换，如果你们要更换电池的话可以私我。
21修破天
