显卡hdmi接口接触不良解决方法

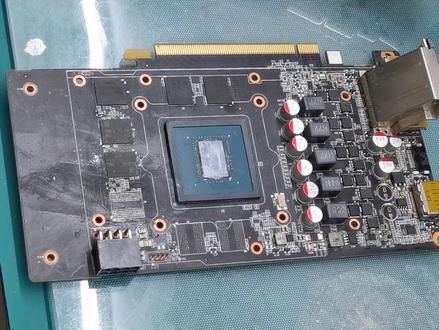

大家好，这节课给大家分享如何更换 hdmi 接口，接下来安排接下来教大家如何更换 hdmi 接口，首先可以看到这个 hdmi 接口，然后另外我们的背面有相关的零件， 那么像这种接口如何更换？那么接下来我教大家啊，首先把它完整无缺的拆下来，首先我们可以采用这个封枪啊，然后对准拆下来。 好，我们可以看到这边拆下来之后，我们需要用热风枪将这个吸， 然后清理一下，另外我们再用落铁把这个银角再清理一下，我们同样再焊上去，首先我们投一点中焊高， 这个时候我们采用热风枪将这个 c 啊龙点融化好， 可以看到我们现在的沁角融化非常完美。接下来可以直接焊接，如果这个接口确认没有毛刺啊细节，那么可以直接焊接， 焊接的方法至关重要，首先我们需要在这个接口上面投一点柱焊高。 好，接下来我们开始焊接， 给大家看一下，现在焊接完成之后没有任何空焊，另外我们的背面零件没有脱落 啊，这这样的话我们可以快速的焊接，像这种 h 连麦或者是 dp。 接好了本节视频就给大家分享到这里，本视频对大家有帮助，帮忙转发点赞，收藏，谢谢！

哈喽，大家好啊，今天我们来修一个换了显示接口之后导致 a d、 m i 不显示的显卡，现在我插的是 d p 接口，这三个接口都是可以正常显示的，现在我们开机 好显示正常。现在我们来看一下 hdmi 接口，这个接口的话它是不能够显示的，屏幕上面没有任何显示， 我们来看键盘大小写切换指示灯可以切换了，下面我们来检查一下是什么原因， 这张卡的 dp 接口都能够显示，说明这张卡供电时钟复位基本上都是正常的，那我们直接去查找 hdm 接口，首先怀疑 hdmi 接口是不是没有被焊好，那经过我仔细观察发现这个焊的是非常的漂亮，那么现在就只是电路问题了，我们随便找一个 hmi 接口的引脚定义，从这个引脚定义上面可以看出来，它的第一个条件需要五伏的供电， 那么我们先来测一下，我们根据点位图可以找到在这个第二角侧 dr 五伏正常。第二步我们应该测下 h d p 这个信号，这个是来检测外围有没有 h d m i 设备插入的，这个在第十 十九角色，这是在没有接入 h d m i 设备的时候，它的电压为零点六，那么我这个时候给它接入一个 h d m i 设备， 第二变成了二点六，有变化就说明这个是正常的，说明它检测到了 h m i 设备的接入。第三步，我们来测一下这个 l d d c 这个总线， 这个总线就是十五角和十六角，他可以在外围的这个三极管这里测到 正常的电压应该是三点三伏，因为它是由三点三来进行上拉的，分别在这个管子的第一角和第四角可以测试，三点三正常， 三点三正常，那剩下的就只有总线部分了，难道是这个总线有问题？ 我们再来测一下这个总线的对立值，两百二十三，两百二十四，两百二十三，两百二十三，两百二十三， 两百二十三，两百二十四，两百二十三。总线的对立值也是正常的， 那么这个接口上面的所有的条件我都已经查完了，没有任何地方不正常，那么他为什么不写 显示了？这个时候的话我们就要来回忆一下刚刚的测试的方法。测试的时候我测的第十八角的供电为五伏，但是我是在空载状态下面测的，也就是在这个地方，现在我们重新来测一下， 再看这电压只有三点八伏了，我把这一个这个 h d m i 设备给它拔掉，再来测这个电压。 五伏说明什么问题？说明这个电压不能待载，一待载的话电压就会变低， 那么他是什么原因导致的？经过查找发现是由后面的这一个转换的这个电路来给他转换的， 现在 我们来代载 dr 五伏正常，等再看一下这个保险丝。 july 五伏正常， 经过保险之后，电压变成了四点一，那我这里测出来有十 u， 说明这个保险已经损坏，我们现在换一个保险试一下。 保险我已经换好了，现在我们再来看一下它电压，五点一伏，很明显啊，这电压已经正常了。下面我们再来上机看一下 a c m i 能不能显示， 现在接到 hdmi 接口上面的，看一下能不能正常点亮， 很明显啊，成功点亮这个故障，说明如果保险损坏，他的组织变大，会导致他的待载能力下降，从而导致电压偏低。好吧，今天这个视频就给大家分享这里，谢谢大家收看。

大家好，今天换三片显卡的 hdmi 接口，就是这三张显卡。第一张是 hdmi 断，断的意思呢，应该是这里面的接口问题， 就是一根金手指断掉了，应该是插线的时候不注意把它插坏掉了。 第二片 hdmi 少了一条铜丝，那也是一样的， 也是一条金手指断掉了， 这第三片也一样。这三个接口都不能用了，所以要全部更换 接口做，我已经准备好了， 他这个是十九针的过孔焊接， 所以我决定上笔记页焊接机焊一下， 看见积焊的话比较容易一些，看，先把这个铁片给它拆掉，然后再把这颗电容给拆掉，这个电容离这个接口太近了，别把它烤炸了。 好了，三张卡我已经全部拆完，准备焊接。先来拆第一片，大概二百四十多度的温度做就可 可以拆下来了，然后再换上新的座子， 再来焊接第二片， 第二片的座子也装上了， 趁着焊稀的融化状态，把电容也放上去，以死类推。第三片也装好了。 好了，完全焊好之后呢，相机测试一下， ok， 一点问题都没有， 现在就可以把它装起来了，这就是更换 hdmi 接口的全过程了，感谢大家收看，拜拜。

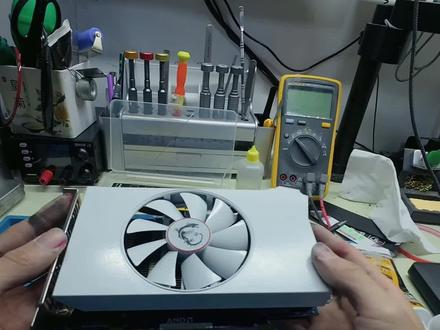

维修台上一台 amd 五八零显卡的故障是客户在拆显卡的时候，螺丝刀子捅到了这个 hdmi 接口，导致这个 hdmi 接口这个银胶处变形，然后被捅坏了。接下来咱拆机进行维修， 我们已经把这个 pcb 板拆出来了，我们来看一下晃动了，被捅坏了，接下来直接进行维修， 拆下坏掉的 hdmi 座， 我们将原版底清理干净之后我们进行焊接，我们准备一个拆机加厚的，同型号的 hdmi 座我们进行焊接， 加强型的 hdmi 接口座已经焊接完成，接下来再到装机上机进行测试， 我们正在安装驱动 五八零更换 hdmi 高清座，完美修复，我们就可以给客户打包发货了。

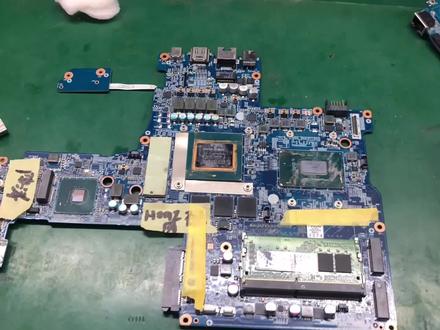

这个主板 hdmi 不能使，就是我们这个 hdmi 进口不能使，然后我们经过测量呢， 发现在我们转供电的这个芯片，然后我们可以看图，就是这个芯片，然后二角是输出，三角是供电，然后我们量一下他这个二角是一个短路状态， 二角是一个短路状态，然后我们就要把这个新派转电压，本身新派还有这两个电容找到，然后一一拆出排查，看哪个是短路。我们排一下 小芯片，就是这个位置的这个小芯片导致短路，引起我们 hdmi 接口不能使，接下来我们换一个芯片上去就可以了，组织四百多正常了，然后我们上屏亮了，然后机子就这么修复了。
