tsv封装工艺流程图

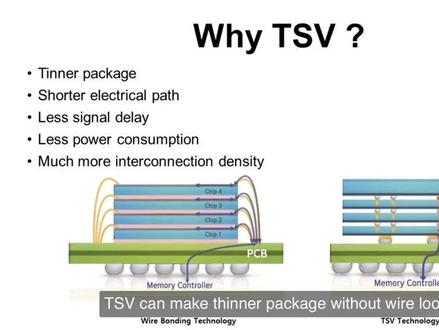

什么是 tsvtsv 代表规材料上的通孔，即归通孔。 tsv 通过穿孔进行垂直电气连接， 这种通孔要穿通归经元或者芯片，所以被称为归通孔。 tsb 通常是由台机、电台连电、格罗方德等这样一些前功序带工厂制作的。 tsb 是一种替代引线、剑盒和倒装芯片技术的连接方法。 tsd 用于二点、五 d 和三 d 封装的电器连接。基于制作的先后次序， tst 可分为三种，先开孔型、中途开孔型和后开孔型。首先是先开孔方式， tst 形成与 前工序的前段 feol 制成之前，因此工艺顺序为先做 tsv， 再做器件和布线及 feol 和 beol。 第二种是中断开孔方式， tsb 形成于前段 feol 和后段 beol 之间， 因此公益顺序为先 ipol， 然后做 tsb。 在 vol 目前，中途通孔的方法是最常用的。最后一种是后开孔方式，即 tsv 形成于后段 b、 o、 l 之后， 因此工艺顺序为前段 feol， 后段 beol， 最后是 tsv 制作。 最后，我们将三种方法一起做个比较。那么为什么一定要做 tst？ 我们已经熟练掌握引线、剑河，甚至还有芯片倒装的技术，难道这些技术还不足以满足产业的需求吗？ 是的，因为采用 tsv 技术可实现薄型封装而无需绕线连接，倒装芯片间合虽然也不用绕线，但却无法进行多芯片堆叠。 然而， tst 刚好可以做到这一点。 tst 技术可实现更短的电器连接路径、更小信号延迟和更小工号。 tsv 互联的密度要比引线剑和和倒装芯片的剑和方式大得多，这说明 tsb 方法可以处理更多的数据。下面具体介绍 tst 的制作方法。 首先是盲孔形成，然后依次是绝缘层、电机阻挡层和种子层的电机，最后是直筒。 tsv 制作流程中的关键技术如下， 深硅刻石工艺是制作 tsb 的核心技术，也就是 d 二 ie 深规反映离子刻石， 该技术也称博士工艺，因为他源自于德国公司 robert bosch。 博士工艺流程的第一步是光客胶图形制作，这个过程是画出索要课时的范围就是 tsd 区域。 第二步是各项同性刻石，这个过程使用六幅化流气体作为刻石剂来刻石，归镇底制作 tsv。 第三步是形成对话层，这一过程中使用八幅环定丸形成对话层来保护龟衬底不会被克视掉。 第四步是遁画层的课时，在这个过程中一向等离子法指刻时比步区域。第五步是各项同性课时，虽然与第二步相似，但不同的是此时周边存在对话层， 所以只有无对话层的底部区域被刻实。实际操作中，模式工艺是通过重复进行第二、三、四步来制作 tsd 深孔的， 这是 tsb 制作完成后的洁面图。从硅像内依次是绝缘层，通常采用二氧化 化硅，然后是采用淡化硅类材料的阻挡层，之后是铜的种子层，最后用铜填充封孔。 tsv 以上是最常见的结构，但有时 tsv 中并不填充铜，而是让它空着。 那么 tsb 究竟在什么场合使用呢？首先， psb 广泛应用于图像传感器，这张照片是索尼公司采用 tsb 技术的三芯片堆叠图像传感器， 通过 tst 技术可以实现更快速的处理更多数据，从而形成高质量的图像。下一个应用是存储器，特别是 hpm 及高贷款存储器。第三个应用领域就是二点五的封装中 使用的归中介层，带有 tsb 的归中介层和带有 tsb 的 htm 都用在二点五的封装中。再有一项应用是 mvms， 最后一个应用方向是逻辑芯片，但目前尚未普及，因为实现难度较大， 哈喽。

今天我们来看半导体封装工艺传统封装的八道工艺。传统封装工艺大致可以分为背面简薄惊人、切割惊人、贴装、引线见合、塑封、激光打印、切筋成型、合成品测试等 八个主要步骤。与 ic 精元制造相比，厚道封装相对简单，技术难度较低，对工艺环境、设备和材料的要求较低。 背面剪薄通常在集成电路封装前，需要对金元背面多余的机体材料去除一定的厚度，这一过程称之为金元背面剪薄工艺，对应装备是金元剪薄机。金元切割一片金元通常有几百 至数万颗小芯片组成，大部分晶原上的 dice 之间有着四十微米至一百微米不等的间隙区分。未将小芯片分离成单颗 dice， 就需采用切割的工艺进行切割分离，此工艺过程叫做晶原切割。 金元贴装将切割好的金元单颗芯片用粘贴剂粘贴在引线框架的击倒上， 用高温加热一段时间，使芯片固定在机岛上。 引线箭合，将金元上的箭合压点，用极细的金线连接到引线框架上的内引角上， 使金源的电路连接到引角。通常使用金线的一端烧成小球，再将小球键合在第一焊点， 然后按照设置好的程序拉金线，将金线键合在第二焊点上。 上期我们看了前四道分装工艺，这期我们来看塑封、激光打印、切筋成型和成品测试后四道工艺。塑封 将完成。引线剑合的芯片与引线框架置于磨枪中，再注入塑封化合物环氧树脂，用于包裹住金源和引线框架上的金线，保护原件不受损坏，防止气体 氧化。内部芯片保证产品使用安全和稳定。 激光打印用激光射线的方式再速封胶表面打印标识和数码，包括制造商的信息、器件代码、封装日期可以作为识别和可追溯性。 切金成型，将原来连接在一起的引线框架外观胶切断分离，并将其弯曲成设计的形状，但不能破坏环氧树脂密封状态，并避免银角扭曲变形。将切割好的产品装入料管或托盘，便于转运 成品测试，检测产品的外观是否符合设计和标准。常见的的测试包括银角平整性、共勉性、 银角间的角距、 塑封体是否损伤、电性能及其他功能测试等。

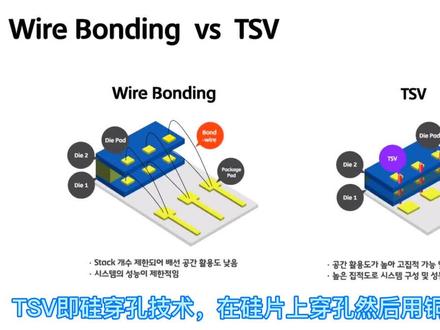

龟穿孔 tsv 简介 tsv 是继引线建和倒装芯片之后新的互联方式。 tsv 及硅穿孔技术在硅片上穿孔，然后用铜或者污填充，首先在龟片上标记刻石区域， 众生反映离子课时，然后通过化学器箱沉积填充通孔多是铜污或高分子导体。 tst 技术使得芯片的堆积密度、能耗得到了极大改善。
