smart xe入门教程

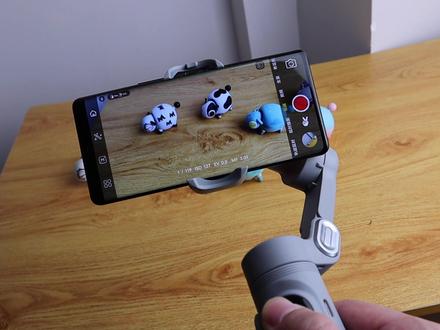

smart 是 gx pro 的，使用非常简单。在开始前您可以扫描包装盒说明书上二维码或直接搜索奥窗下载官方 app。 稳定器出厂时处于折叠状态，使用时只需展开稳定器安装手机， 左右调节手机及背面手机夹，使稳定器静止时大致处于平衡状态，即可开机使用。注意， 安装手机时，手机夹卡扣需位于上方，手机摄像头方向位于左侧。您可以使用手机原相机或奥创 app 进行拍摄。 使用 app 拍摄时，请首先打开手机蓝牙进入 app 并连接稳定器，连接成功即可通过稳定器手柄按钮控制手机拍摄并使用更多 app 功能。更多按钮功能操作，您可以查阅产品机身贴纸、包装说明书或联系客服获取电子说明书。

欢迎收看音响测量软件极速入门教程 smart 七极简指南。大家好，我是罗维，这是第九集关于测量一个音箱的九个基本操作步骤， 这九个步骤分别是，一、线路连接二、查看声卡是否正常配件。三、建立 tf 测量项目。四、粉皂输出接口的设置。五、检查返回信号和测量信号。六、将粉皂送入一支音箱七、插入延时补偿八、保存曲线九、关闭粉皂。现在进行的是第一个操作步骤，线路连接， 将一支有缘音箱连接到调音台，调音台上面所有的推子都是拉下来的，然后这里准备了一张声卡，声卡已经连到电脑了，用一条大三星转大三星的线连接声卡的输出任何一个通道和声卡的输入。二、通 用一条大三星转卡农工的线连接声卡的另外一个输出通道和调音卡的输入通道。 用一条卡农线连接测量话筒，还有声卡的输入一通道，并且呢要打开声卡的换向电源。 现在我们来拍手 检查一下信号灯跳不跳，现在呢已经进行到了第二步，就是检查声卡是否正常的配接。 首先我们在 smart 软件里面点击 offices， 然后呢找到第二个选项， offiddysopchass， 就是音频设备选项，进入到这样一个对话框， 他有两个列表，输入设备，输出设备，在这个后面我们注意到他的状态， 如果显示 ok 的话呢，证明是可以用的，显示一个红色的 n 杠 c 就代表根本就不能用，就是这些都是用不了的，用鼠标的滚轮来滑动，他可以找到里面出现 ok 的字样并不多， 因为这些声卡我根本就没有接，现在唯独接了一张柏琳达的 usb， 可以在最后有一个选项看到出现了一个 ok 的字样， 然后前面是 v 五，跟着一个乱码括号，二杠 umc 二零二 hd 幺九二 k， 这个呢就是我当 当前接到的一张百灵达的声卡，他的型号就叫做 umc 二零二 hd， 注意这里千万不要打勾，如果你打上勾的话呢，那么你就选不上了，他打勾的意思就是隐藏掉， 不打勾的话才是代表已经被选上了，现在我们点击 ok 就可以了。然后我们可以看到这样一个对话框弹出来，他说没有找到设备啊，请确保那个设备呢已经正常的连接，而且符合当前所需要的一个采样率， 我们就不要管他了，点击 ok 就好了，因为我们根本就还没有去建立测量项目，对吗？我们看到这些测量项目就是上一次建立的，这一次呢我们又换了一张声卡，所以他会弹出这样的对话框，这是正 长的，现在进行到了第三步，就是建立 tf 测量项目，首先我们点击 facto 传输函数， 就会看到这样一个画面，分为上下两个框子，接着呢，我们点击锤子和扳手交叉的符号，还是回到了这样一个配置的页面。 接着呢，我们是在穿斯福方克绳里面点击新建 tf 迈士门诊，然后弹出这样一个对话框，我们输入他的名字，比如说 umc， 接下来呢就是找 dws， 就是声卡，现在我们用的是这个，要记住这个名字。 v 五一个乱码，然后二杠 umc 二零二 sd， 如果这个时候呢 把软件退出，把声卡插到另外一个 usb 接口，那么前面这个二呢，可能就会变成一啊，或者变成三啊，或者是没有了，所以这个时候我们必须要在前面去查看这个声卡前面的序号是多少。接下来就是测量通道选择左， 然后参考通道选择右，然后点击 ok， 你就可以在这里看到多出一个测量项目，这边的设置呢，请参考我当前的设置，然后点击 ok， 现在进行到了第四步，就是粉皂的输出接口设置，首先点击这个地方弹出这个对话框，然后在 dys 这里选择播放的声卡， 跟前面是一样的选择，就是 v 五，前面是一个乱码，然后二杠 umc 二零二 sd 妹，你这里选择左，奥克斯这里选择右，点击 ok 就可以了。接下来我们到了第五个操作步骤，就是检查返回信号，还有测量信号，我们点击这个小三角形， 你可以看到 m， 在这里跳 m 就是测量信号，证明我们的测量信号是正常的了，接下来再检查这个返回信号，也就是二，他并没有跳，这个时候呢我们点击播放粉灶，然后呢还是没有跳， 我们终于找到了原音，首先点一下小喇叭，点击右键声音， 然后点击播放。接下来我们找到 umc 二零二 hd， 点击右键属性，点击高级，然后呢把它调成二十四位四十四点一赫兹，点击确定，接下来点击录制， 找到 umc 二零二 hd， 点击右键属性在高级，这里也是两通到二十四位四四幺零零赫兹，确定，点击确定。 接下来我们检查一下 strat 的设置，好的 dyas， 仍然回到这个界面，我们可以看到他也是四四幺零零赫兹，后面呢也是二十四位，我们保证他跟小喇叭里面的设置是完全一样的就可以了，当然这就是威武驱动下必须要检查的一些事情， 如果你使用的是 a 四 l 驱动的话呢，这些步骤就可以省掉了。然后点击应用， ok， ok， 接下来还会弹出这个框子，我们不要理他，点击 ok 就可以了。然后呢再一次点击三角形， 再一次点击 pinglax， 我们就可以发现下面这个条子会亮起来，然后我们再一次点击 pinglax， 就发现他不亮了。这是因为返回的通道呢，是用一条线直接从输出插回到输入， 所以只要输出有声音了，那么输入就可以看到有信号了。接下来我们可以看到声卡上面这个输出音量旋钮，假如说把它关掉的话呢，同样输入也没有信号了。现在我再一次把它打开，我们把它开到百分之八十的位置，然后声卡的输入通道 有个音量旋钮，其中输入二音量旋钮呢，控制的就是我们看到的这个二通道，也就是参考通道，你可以把这个信号调整到一定的高度，比如说蓝色跟黄色的交界处。 然后呢我们再看到声卡的输入一通道，控制的就是这个测量话筒进来的信号大小，当然现在我音箱还没有开，等音箱一开的话呢，这个条子就不知道多少了，所以我们可以开到一个偏小的值， 比如说这个位置，等下音箱一开的话，这个信号就会充起来了，现在我们把粉皂送入到一只音箱，首先这一路呢我们看一下他的电瓶，通过电来调节这 录的粉皂的电瓶调到一个合适的状态，现在把主输出的推子推起来，粉皂呢发送到主输出按键按下去，然后慢慢推起来。

嗯，大家好，我们今天来那个看一下这个 smart p l c 的一个编程的一个入门啊，怎么去啊？首先你要有这一个软件啊，就是 stip 七 microven， 就是这是一个 smart 编程的软件啊，双击啊，打开它， 我们打开之后啊，这个边就进入了编程界面啊。呃，首先要选择一点的设置，就是你要是看到你的 cpu 的那个飘色型号啊， 在这里双击可以选择 plc 的型号，如果你的型号是 st 二零，你就选择 st 二零，如果要是其他的型号在这里面选择啊什么的， plc 的型号一共就这么多啊，一共就这么多，你要选择自己相对应的型号， ok 啊，然后这里面 都不用去动他就可以了。然后下面一个是启动这一块啊，把这个 stop 键啊 stop， 选择 cpu 的启动后的模式给他改成装就可以了。 嗯，然后这是编程，这里面是一个主程序啊，麦来买啊，在这个主程序当编程啊，这个是子程序，这个是中段程序啊，我们在这个主程序当中编写程序啊， 不管你编写的是简单的电路还是复杂的电路啊，都是在这。嗯，一个程序段，一个程序段，念，这是程序段一，这是程序段二，这是程序段三，就是一定要分开去写啊，这个程序啊， 呃，我们接下来的点一下试图啊，这里面有警觉对和符号，这个等一下什么意思呢？呃，这个是我们来看看，来来来，那个一下吧，里面写一个七，宝亭电路啊， 起宝亭啊，控制电路啊，控制电路的一个程序啊，编程啊，起宝亭控制电路的一个编程啊，首先我们要知道起宝亭控制电路有哪些东西？首先第一个是启动，对吧？然后第二个是停止， 呃，第三个就是有输出啊， 输出，比如说是电机啊，输出的是电机或者是指示灯的，嗯，都可以啊， 这些东西其实是啊，那我们来看一下啊，怎么去编程啊？在这个你把这个鼠标光标移动到这个位置，出现一个长方形的框框，然后鼠标的走进双击就会出现一个长开 按钮，然后我们，嗯，这个 plc 啊， smartplc 的第一个输入点位是零点零，这个点位是输入的，用 i 表示二零点零， 然后你看这 cpu 输入零啊，零点零，然后你要给他重新命名的话，你就可以在把这光标移动到这个位置，然后右，嗯，右键啊，选择符号啊，不能选择符号，看一下能不能选， 那就从这里啊，符号表当中，然后有 io 符号表，二零点零，你要给他重新命名叫，比如说启动， 嗯，你看这个时候他还是，呃就出现了，这个时候就出现了 cpu 输入零，出现了绿色的波浪线，这就是要怎么 这就报错了啊，但是你这个时候啊，要给他重新输入二零零零就可以了，呃，就是启动二零零零，但是如果你要是熟练的会写这个程序的话，你要先把这个符号表对应的符号给他写出来啊，就这个符号叫什么？二二零零零对应的是启动， 比如说二零点一啊，我们再来对应，我们二零点一，在这里是二零点一啊，注意看啊，在这个下面符号表里，如果二零点一我们用的是停止的话， 在这里啊，我们停止用长臂啊，咱们给他输入一个是二零点一， 他就直接会跳出来这一个，呃，这样一个呃显示啊，你看，呃，停止啊，零点一，然后我们再加一个输出，你看输出这边有个括号就可以了，插入线圈啊，他在输出的第一个点位也是可有零， 那我们同样是要先写这个输出的点位啊，输出往下拉一拉啊，到 q 零点零，不要着急啊。 q 零点零是电机吧？啊？电机啊，我们一般都是控制电机的比较多啊，我们这里用 q 零点零去表示， 然后这样的话一个呃相当于一个点动电路已经好了，然后我们加上一个字锁啊，就在这个位置啊，字锁谁来字锁呢？ q 零点零去字锁就可以了啊，你这为什么出错呢？是这是 q 零点 o 了啊，写错了啊， 零点零，然后呢？然后回来之后把这个并上去，这就是一个简单的一个入门级的一个编程程序啊，其实很简单啊，呃，大家对这个编程这块，然后，嗯，编载好的程序，这里面有下载把这个程序啊，呃， 让电脑和 c 和 p l c 相连接之后把它这个程序给它下到，嗯，下到下到 p l c 当中，然后按一下二零点零，就是外部的输入点，按一下二零点零对应的输入的一个按钮啊， 接线啊，就是接好线的情况下按一下二零零零，这个 q 零点零就会有输出，如果这个 q 零点零接到外部接到了电机的话，这个电机就会工作和运转好。呃，入门的课程啊，今天就讲到这里啊。

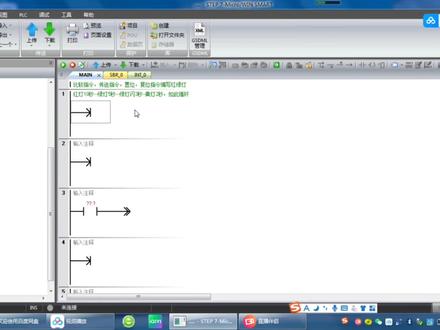

今天用新班子二百 spot 再编成软件，边写一下这个红绿灯的程序，这红绿灯的要求是，启动之后红灯亮十秒，然后绿灯亮五秒，接着是绿灯闪烁三秒，再接着是黄灯 亮两秒，如此循环，粉丝朋友们接着往下看啊，有什么需要感激的地方，请请指正指点啊。然后是按零点零，按零点零启动，先启动个线圈 啊，启动现车还得需要自锁，咱们自卫吧，自卫，在卫罗卫逻辑里边，自卫质量。 呃，用 m 零点零， m 零点零，咱们可以把它看作为中间集间器，这，这为他本身。用 m 零点零的常开， 零点零常开，咱们去启动一个定时器， 定时器这个 t 三十七，然后是这个，总共二十秒，咱们先输入二零零，就代表二十秒。 m 零点零的常开， m 零点零常开。呃，红灯是亮十秒，就是小于等于十秒， 能量比较直令，因为这定时器 t 三十七是个十六位的整数，所以咱们要选择十六位的整数。小于等于十秒， t 三十七小于等于十秒幺零零，他是 q 零点零，多点 q 零点零接通，然后是大于十秒， 这个比较质量一定要选对。 t 三七大于十秒，大于幺幺零零， 他是闪五秒，就小于十五秒。小于等于 t 三七小于等于幺五零幺五零，然后是 q 零点二啊， q 零点一， q 零点一， 然后是该绿灯闪烁了，绿灯闪三秒，大鱼还是小鱼的小鱼？等于 t 三七，这小于等于十八秒幺八零，大于是十五秒幺五零。 t 三七， t 三七，因为它有点闪吗？ 闪烁吗？闪烁，咱们用 sm 零点五， sm 零点五，他就代表闪烁， 嗯，线圈 q 零点二。 q 零点二。然后下来该是黄灯亮亮秒，黄灯大于幺八零， 咋样用比较质量，比较质量，大于 t 三七， 大于幺八零，大于十八秒，小于等于二十秒 g 三七，小于等于二十秒二零零啊，输出一个线圈 q 零点三。 q 零点三。编一下， 然后我看看启动之位 t 三十七，启动， t 三十七启动利用的比较指令，想要十秒 q 零点零 接通，大于十秒，小于十五秒 q 零点一，接通，大于十五秒，小于十八秒 q 零点二，接通，大于十八秒小于二十秒 q 零点三，接通，然后循环，我们需要进进行下一轮循环，就需要 三十七，重新计时，重新计时，他要，呃，重新计时的话，他必须断开，给他断电就可以了，用他自身的长辈数点给他断电。 t 三二七， 然后这个程序就完了，但是不能停止啊，咱们要想这红绿灯停止的话，就加一个停止，加在最上方，加入程序段。 嗯，二零点一，二零点一。给他， 咱们是支配的 m 零点零， m 零点零始终有电，咱们复位的使用断电，这个顶式器就没电了，整个程序就停止了。复位，复位，把这个 m 零点零复位，就 等于是停止了复位。 m 零点零复位，他本身一边一， 这程程序就开始了，能启动，能停止，能自动循环，然后这个四五六七这集这个程序段，你那个如果想把它并在一起的话，咱们就在这个第四个程序段那给加一个 m， 加一个 sm 零点零。 sm 零点零，他只是个触点，他是始终接通， 把它拉上去，这拉上去，拉上来 没用了。 q 零点二， iq 零点三了， 这没用了 啊，编一下有一个错误，看看错误在哪？ 乘以第四段开路啊，这少少了一个，这少了一个，哎，少了一 线圈 q 五零点二， q 零点二， 便宜。这个成绩都编写完了，请粉丝朋友们仔细观看，查找问题， 有问题请指正，有什么解闷方法请评论。 今天这个程序就编写到这里吧！

nice。

大家好，下面呢，给大家来讲解一下如何使用两百 smart p l c 与 e t 两百 s p 的分布式 a o 来建立 perpenite a o。 通讯 啊。这边我们使用的 cpu 的型号是 s t。 二零啊， s t。 二零作为 forty net a o。 通讯中的 a o。 控制器一提两百 sp 作为 a o。 设备。好，我们来看一下网络的连接 啊，这边呢，我们将两百 smart plc 的以太网通讯端口连接到以太网交换机上。然后呢，我们再来看一下一 t 两百 sp 好，将 et 两百 sp 的以太网通讯端口同样连接到以太网交换机上。好，这根网线连接到电脑，用来下载程序。 好，我们再来看一下这台 et 两百 s p 它的呃都扩展了哪些的。呃，信号模块 好，现在我手拿的这一段呢，是接口模块好，通过接口模块的右侧可以来扩展一些信号模块。接口模块的型号是 i m 幺五五杠六 p n s t。 的 好，标准型的接口模块，最多可以扩展到三十二个信号模块。好，它的固件版本是 v 四点二的，等下我们组态的时候需要用到 现在呢，我们再来看一下它右侧所扩展的这些信号模块。第一个 d i 模块，十六路的开关量输入啊， 它的部件版本是 v 零点零的啊。 d q 十六路的开关量输出啊，它的部件版本啊，同样也是 v 零点零的。 ai 四路的模拟量输入模块部件版本 v 二点零的。 aq 四路的模拟量输出模块部件版本为一点一点一的。还有这边一个 cm pdp is 四八五的一个通讯模块 好，那么我们下边呢，还得要来看一下他的这个基座。好，我们第一个模块使用的基座是浅颜色的啊，这种白色的啊，其他模块呢？第三个模块使用的都是 深颜色的。好，这个浅颜色是浅颜色的，基座是给他后边深颜色基座上所扩展的这些模块来提供电源的。等下我们组态的时候需要将第一个基座 切换为啊浅颜色的，软硬件的组态啊，需要为一致的。还有最后一个模块啊，也是一个浅颜色的，等下呢啊，我们只能组这个四个模块。 好，下边我们来看一下啊，这个网络的组态。好，这边呢，打开了两百 smart p l c 的编程软件，在我们呃组态网络之前呢，需要来安装一个 e t 两百 s p 的 g s d m l 文件。好，这个 e t 两百 sp 的 gsdml 文件需要到西门子的官方网站进行下载啊，这块我已经下载好了啊，如果有需要的可以联系我获取。好，我们来打开软件， 找到 g s d m l 管理好，点击好，现在呢，我这个呃之前刚才已经安装过了。好，如果呃没有安装的话，点击 浏览好，找到你这个 g s d m l 文件它的存放路径。好，现在啊，点击桌面好， 点击好，点击，然后点击打开啊，就可以了啊，这块我就不再进行操作了啊，最后状态啊，显示正常的点击确认啊，那么 gsd 文件安装好以后，下一步呢， 我们就来通过向导来进行网络的组，开好点击工具。好，在这边还有一个查找 topidnet 设备， 我们通过查找 pro midnight 设备可以找到这台电脑网卡下所连接的所有的 pro midnight 设备 好，当前找到了西门子 g 二零 c， 一提两百 mp 啊，一提两百 sp 啊，找到了这么三台，我们现在要通讯的呢，是这台一提两百 sp 啊，他的 ip 地址啊，现在是没有的，后边显示的是这台 io 设备的设备名称是 et。 两百 sp， 我们可以在这块进行修改。设备名称啊，点击编辑 啊，想要修改的话把它改掉啊，就可以了，改好以后点击设置 好，设置完以后我们点击取消啊，或者关闭啊，都可以。 ip 地址啊，在这块儿不需要进行更改，等一下，我们在向导里边儿可以直接进行给定啊，关闭啊，打开 obni 的向导。 好，首先来选择 p l c 的角色， p l c 的角色现在作为的是控制器啊， p l c 的 ip 地址是幺九二点幺六八点零点三， 好，点击下一步。好，现在呢，我们来进行添加接口框，安装好 g s c 文件以后 展开 provinite a o。 展开 a o。 好，继续往下啊，展开，展开 e t 两百 s p 啊，展开好，找到 a m 幺五杠六 p n s t 的啊，和我们实际的硬件啊，需要为一致的啊，版本是 v 四点二的好，选中它， 点击添加 好设备名称啊，这块我们得需要进行修改，刚刚我们设置的是一 t 两百 sp 啊，把它删掉 啊， ip 地址是我们用户设置，也就是说在这块我们来进行设置，一 t 两百 sp 的 ip 地址我们设置为幺九二点幺六八点零，需要和 plc 在同一个网端下啊，点零点六。 好，设置好以后点击下一步。好，我们现在已经组态好了 a m 幺五杠六这个接口模块了，下边呢，我们就来组态这个接口模块上所扩展的信号模块 啊，信号模块在右侧的硬件目录下，我们第一个模块是开关量输入，我们软硬件 之间所组态的模块的顺序一定要是一致的啊，十六路的开关量输入， st 的标准型的好，构件版本 v 零点零的啊，点击添加啊，点击这边的添加 好，添加上来以后，我们可以看到 p n i 的起始地址是一百二十八，也就是说这个开关量输 输入模块，它的第一个输入端子的地址是 i 一百二十八点零。好，下边我们再来添加 d q 啊，十六路的开关量输出啊， s t 的啊，固件版本也是 v 零点零点零的啊，点击添加 好，这个开关量输出模块的地址呢啊， p n q 的起始地址一百二十八，那么就是 q 一百二十八点零，数据长度二啊，它也是长度二二，表示的是字结，两个字结，因为它具有十六路的通道，两个字结， 一百二十八点零，其实地址结束地结束地址呢？到一百二十九点七啊，一百二十八点零 到一百二十八点七啊，一百二十九点零到一百二十九点七，好，那么添加好了 d i 了， d q 了，我们来添加 a i 好，展开 a i 好，找到好，这个 a i 四，呃，不对， 好，这了，好，四路的模拟量输入支持电压信号啊，也支持电流信号。 好，找到部件版本 v 二点零的，好，这儿了，好，点击添加 啊， p n i 计时地址一百三十啊，那么也就说模拟量输入通道第一个通道的地 指是 aaw 一百三十，数据长度八，八个字节，那么也就是说每个通道占用两个字节， aw 一百三十，那么下一个通道通道二的就是 aw 一百三十二，一百三十四，一百三十六。 好，我们再来添加 a q， 模拟量输出好， a q 好，找到四路的电压 u i 电压电流信号好，固件版本是 v， 一点一的 好，点击添加。好，呃，地址好，一百三十，也就是说通道一的地址是 a q w 一百三十，同样四路占用八个 字节啊，这些啊，扩展模块组态好，以后我们点击下一步。好，下一步中是来对我们这个幺五杠六 pnst 的接口模块来进行一些啊参数的修改啊，没有什么可修改的东西，我们直接点击下一步 啊，这一步呢是我们扩展的第一个信号模块 d i 啊，在这块我们有一个重要的参数，记得要修改，就是我们第一个信号模块，它使用的基座是浅颜色的。 好，我们需要把这块电位组啊，电位组改一下，选择启用新的电位组，如果你是深颜色的话，那么就默认就可以了啊，那么我们是浅颜色的，使用这块选择启用 新的电位组啊，这个新的电位组浅颜色的，是为他右边的深色的电位组以及基座深基座上的模块啊，提供电源的 啊，点击下一步啊。 d q 这块啊，不需要改了，因为这个 d q 模块它的基座啊，就是这种深颜色的，它是使用左侧的电位组，就是使用它左边那个浅颜色的基座上的啊，提供电源的啊，点击下一步 啊，他也是啊，不需要改了，都是深颜色的，都是使用啊，他左侧的 啊，最终点击啊，完出生成啊，在生成之前，这块也给啊给出了 啊，这个 d i 啊， d q 啊， a i 啊， a q 这些模块的稀释地址和结束地址，还有数据长度啊，最后点击生成好，点击确定。然后呢，我们将硬件的组态啊下载到 c p u， 我们来看一下通讯 好，点击下载，下载好，启动好，我们来看一下 p l c 上好，当前 p l c 处于在运行模式啊，没有任何的错误。我们再来看一下 e t 两百 s p 上， 呃，在 et 亮版 s b， 我们先来看一下它的接口模块儿，运行指示灯常亮。好，这后边儿所扩展的信号模块儿 b a g 指示灯常亮，表示这些模块儿已经呃，成功 啊，组上了啊，这个模块我们没有组啊，那么下边啊，来，在编程软件上编写一个简单的测试程序啊，我们来进行测试一下他的输入点和输出点 好，在这块呢，哦，使用一个常开点好，使用 i 一百二十八点零，也就是说使用呃， et 两百 sp 上开关量输入模块儿的它的第一个段子。 好，去做什么呢？来进行控制一下 p l c 的 q 零点零。好，这是 p l c 啊，本体上的好，再来一个，我们再使用 i 零点零， plc 本体上的，再去控制一下 q 一百二十八点零。好，写好以后，我们将程序下载进去。好，下载 好，下载完成以后，我们来进行一下测试，看一下到底有没有通讯上好这块呢。我来按一下两百 smart 的 i 零点零。好，这块标签啊，贴错了，好，按一下 i 零点零。 好，二，零点零是有信号的，然后呢，按一下这边好，按一下这边 et 两百 s p 的啊，指示灯啊，就接通了啊，那么下边我再来按一下 e t 两百 s p 的输入啊，这儿了，好，按一下它 好，看一下我按它啊，这块它也有输入了啊，两百 smart p l c 的啊， q 零零零啊，就接通了。好，现在呢，我们就 啊可以去使用分布式 i o 上边的这些啊，开关量输入，开关量输出，那么还有模拟量输入和模拟量输出啊，如何去接线，如何去使用呢？ 在下一节视频啊，为大家分享啊，因为这台这节视频啊，时间有限啊，学会的同学啊，双击点亮，支持一下，感谢大家的观看，谢谢！

好啊，今天继续给大家讲解一个赛道出击教程。好，今天主要啊讲解这一个组织架构图如何制作啊，就在咱们日常工作中会经常遇到啊，这样的图形，咱们如何去做出来？好，这个就用到今天咱们学到了一个知识啊，插入 stard 二的图形。 好，咱们看一下在哪个地方啊，点开插入选项卡啊，在这个插图功能组里边啊，有一个斯马特啊，好，咱们啊，左键单击这个图标，好，就出来了斯马特这一个对话框。首先左边 是他的啊，所有的类型啊，全部就包含了下边啊这些所有的类型啊，单个的啊，他就是单个的去选择啊，流程啊，他就从左到右，或者从上到下啊，等等的啊，循环 啊，有各种各种的这种形式供咱们去选择啊，假如我选择一个啊，这边这个框就是他的预览框啊，这样一个循环的啊，而且下边啊，他会讲解啊， 一些简单的对这个循环做一些介绍啊。好，咱们来看一下咱们这个今天要学的这个啊，要做的这个组织架构图啊，是不是有一级、两级、三级啊， 是不是就是一个层次结构的啊？从董事长啊，董事长下边有四个部门啊，四个部门，每个部门有三个啊，又有各个的工作组啊，所以他是一个层次结构的。 好，咱们在这里边又可以选择这样的层次结构啊，好，看一下，第一个啊，基本上跟咱们这个就是符合的啊，咱们可以选中他啊，确定这样的话，在咱 咱们这个啊，工作本啊，工作表里啊，就插入了这样一个图形。好，咱们来看一下啊，第一个，好，董事长，咱们就可以直接输进去啊，好，第二个 他是没有的啊，看咱这地方他是没有的，然后咱们就可以选中这个文本啊，按键盘的第二键啊，把他给删除掉。然后第一个啊，咱们直接这输啊，经营部啊，第二个就是 生产部啊，第三个财务部。好，结果咱输完之后啊，他后边还有一个办公室啊，咱们现在只有三个，怎么做？好，咱们选择这一个啊，点鼠标右键 啊，在这里边有个添加形状，可以在他的后面啊添加一个形状。好，这个就出来了啊，咱们直接在里边可以输办公室啊，好，现在他只有 两层的结构，怎么做啊？现在是有三层的啊，咱们就可以直接啊选择这个啊，同样的啊，再添加形状里边啊，可以在下方添加形状。好啊，添加了一个 啊，咱们再按啊添加行动，在下方添加好。同样的啊，咱们按咱们的需求啊，添加好，这样 有添加出来三个啊，咱们在里边输进去啊，营销组啊，这个输进去时长组啊，这个输进去平管组。 后边的话是同样的操作啊，咱选中第二个，点鼠标右键啊添加形状，在下方添加形状啊，输进去升官组啊，由于时间 没关系啊，这两个就不再添加了啊，这样的话啊，咱们就完成了这样的一个基本的操作啊，然后的话咱们可以对这个十八的二个图形啊去进行再进行调整。 第一个啊，咱们是可以对它板式调整的啊，然后，好，咱可以打开看一下啊，这跟咱们刚才点什么的二塔插入的时候是一样的啊，咱们咱们可以去修改啊，他底下他就会给你啊，预览出来啊，第二个咱们可以更改 它的颜色啊，好，比如我选的是一个好，这样的话啊，他就给咱们这一个啊，相对说比较接近了，但是这种啊，你看到他这个棱角有阴影等等的啊，这个咱们在格式里边啊，是可以对这种 啊进行填充啊，对他的阴影进行设置的啊，啊，这个就是啊，插入这个 spa 的这个图形啊，包括这个文字啊，咱们都可以给他进行设置的啊，包括 这个样式啊，咱们都可以给他更改的啊，比如这个啊，咱们选用一个蓝紫色的啊，确定好这个同样选中紫色啊，选中选中 下边的，比如蓝色啊，咱们可以多选全选中这几个啊，更改了啊，这个红色啊，咱们这个更改了啊，这样做出来啊，就跟咱们左边的是一样的了啊，啊，也就是说咱们把这个图形做好之后，通过这个啊设计 啊，改他的颜色啊，也可以改他的格式啊，包括宽度大小啊，可以改单个的图形的啊，一个宽度和高度啊，也可以改整个的啊，宽度和高度等等的啊，这是咱们如何利用斯马的阿特图形啊，去做这种组织架构图。 但是刚才我做的时候大家有没有发现啊？很慢啊，我要插入这个，插入那个要插入很多的啊，去做完成起来上来时候比较慢，有没有快捷的方式呢？好，咱们再重新选一个啊，咱们再做一下啊， 插入好还是选择这是马达的图形啊，选择这个层次结构好还是第一个为例，确定好把它放到下边啊，好，现在的话 同样可以看到咱们插入的，是吧？然后的话咱们点在这个图形左边，是有一个这样的三角的啊，点开之后啊，这个 就是啊，咱们这边要填的内容啊。好，咱们现在的话可以把这些内容给他删掉啊，好，咱们直播啊， 有一个这边的话，我这边已经把这个所有的部门啊，都已经给他写出来了啊，咱们直接点复制好，反正啊粘贴进来就可以了啊。好，粘贴进来之 后大家看到的是啊，全部都在一排，而跟咱们的实际需求啊，他是不一样的啊，这个怎么去改？好，我们看一下啊，董事长，是不是第一集， 四个部门，是不是第二集？好，咱们先找到经营部，咱们按键盘上的 top 的键， t、 ab 这个 top 的键换级啊，给他调为下一个级别。好，他就啊，这个还不太明显，咱们再调一下生产部啊，好， top 的键。好，再找财务部， 再找啊，这样的话啊，四个部门啊，经营部、生产部、财务部和办公室啊，他已经在这下边显示出来了啊，已经变成了董事长的下一级了。好，咱们再来看营销组，市场组、平管组 啊，他是这个经营部的啊，下边的三个部门啊，咱们这是调了级别啊，按他表演调了级别，是一级，咱们可以继续的啊，把这个部门给他调为二级。 好，按两次胎，不得见好，按两次，好按两次。同样的，咱们生管组和生产组都按两次胎，不得见啊，财务组啊，仓库好，办公室的啊，行政组。 好，再往下拉一点啊，再好人 啊，再给调整两个。好，这样的整个加勾是不是就跟咱们这边的是一样的了？好，咱们只需要再去调整啊，他的格式就可以了啊，好， 比如先设计啊，颜色啊，咱可以更改一下，还按刚才的这个颜色好，然后再去选择每个单元格啊，比如红色的单元格，我再去点格式，然后点开 红色。好，四个部门我选中给他改为紫色。好，下边的所有的啊，我给他选中 改为一个蓝色， 这样做出来是不是就比刚才要快很多呀？我不需要再一个个的，一是要添加啊这个部门，二是要添加下边的啊，这个咱们只需要在这个里边啊，选中这边的一个三角啊，这边呢有一个这样的三角点开 通过泰普的键啊， t ab 这个键来调整啊，每个的级别啊，董事长他是第一级，他所以他在最靠左啊，进一步他是第二级， 他就啊相对于董事，董事长啊他就往右偏了一个级别啊，营销组、市场组、平管组啊，这三个是一个级别，他又相对于经营部又往右偏了一个。 假如这个平管组啊，他是市场组底下的一个部门，咱们只需要按胎盘的键好，他就跑到了市场组下边啊，这个的话就是咱们用啊什么的啊的图形来制作啊，这一个啊，组织架构图啊， 今天啊就主要跟大家讲一下这个什么的阿特这个图形啊，好，今天的课程就到这里，谢谢大家。

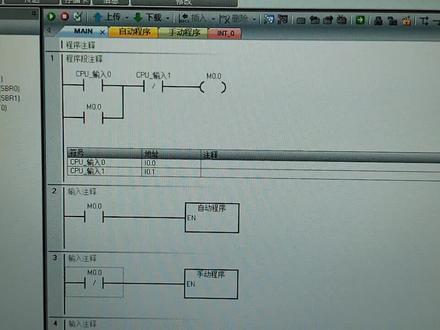

hello， 各位同学，大家好，今天我们研究一下子程序的编写和调用， 首先大家看一下，现在是主程序的界面，我们今天做的电路呢是按下 i 零点零呢，灯自动闪烁，相当于进入一个自动程序， 那么按响 i 零点一呢，灯按下去亮，松手就停，那么在这里面的话，我们可以做两个子程序， 一个叫做自动程序，一个叫做手动程序，那么现在呢，就在老师的这个界面上，在这个位置，大家看一下啊，自动程序呢，我们要做一个小灯闪烁，点路很简单，那么在 手动程序这里呢，我们做一个点动，按下 i 零点一，灯亮，松手灯不亮，那么此程序写完以后呢，我们进入到主程序，在主程序中呢，我们可以做如下的编写，在界面上， 那么当我们把这个程序写完以后呢，我们可以进行编译，然后呢下载全部，那么在这里面呢，我们选择下载 好了，那么我们接下来 run 一下啊，在这个位置 run 一下，那么是否 run 模式是好了，接下来呢，我们看一下外部电路的连接，在这里面呢，我们借用了抢答器电路中 中的开关和灯，下面这里面呢，我们一起来看一下，因为我们用到了 i 零点零，那么 i 零点零呢，我们接的是 s 一， i 零点一呢，我们接的是按钮开关 s 二，然后输出呢，我们用的是 q 零点零，我们在这个位置接的是灯 l 一，接下来呢，我们一起来看一下，按一下 s 一， 小灯呢，它现在正在闪烁亮。好了，那么我们接下来进入点动环节，我们按一下 s 二， 灯亮，松手灯停，按下灯亮，松手灯灭。按下灯亮，松手灯灭。我们回过头来， 来，再验证一下，按一下 s 一小灯在闪烁发光。好了，按一下 s 二， 灯亮，松手灯面按下灯亮松手灯面，按下灯亮，松手灯面。好了，这就是关于此程序的建立和应用，那么今天的课就到这了。

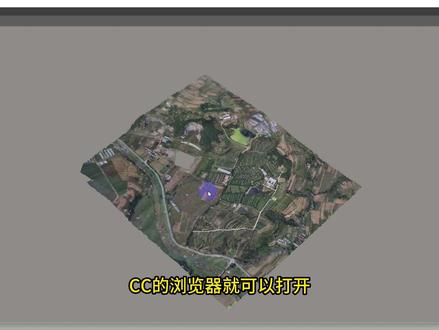

首先打开 c c 引擎，打开 c c master 主程序，点击新建工厂，工程名称为英文字符，点击确定加载外页航飞影像， 添加整个目录，选择文件夹，添加此文件夹，点击三 d 视图。在三 d 视图窗口中，我们可以查看外页航飞影像的 pos 信息。 第一步提交空中三角测量， 点击下一步自由网空中三角测量，选择影像定位原数据，主要是利用影像自带的 pos 来进行影像匹配工作。 点击下一步参数设置一般默认，如果第一遍空三失败，则需要将关键点密度改为高， 将影像组建构造模式改为多步，这里我们选择默认。点击提交，可以看到空中三角测量正在运行中，点击监视任务序列， 可以查看当前运行的计算机引擎和正在运行的工作任务。 第一遍自由网空三运行完成后，点击三 d 视图，可查看生成的连接点情况， 从连接点的生成情况上可以看到第一遍最网空三非常成功。接下来我们来进行相片控制点的坐标转换， 也就是次点工作。点击自定义文本格式，导入相控点，点击下一步 文件开头忽略的行数选择为零。分隔符，根据控制点的分，实际分隔符选择逗号。下一步控制点坐标系统，选择国家两千坐标系三度所准带中央子午线的精度，根据实际的工程区域做出选择。 点击下一步第一列名称，第二列 x 坐标，第三列 y 坐标， 第四列 z 坐标。一般东坐标为六位数的或者是八位数的，北坐标为七位数的。 c c 软件的坐标系统与数学坐标系统一致，因此 东坐标在测量坐标系当中为 y 坐标，在 c c 软件当中确实为 x 坐标，这里需要大家注意。点击导入。在三立式图当中可以查看相空点的位置分布图，单击某一个相空点，选择潜在匹配相 选择，按照点的距离远近来进行刺点，优先对距离相空点最近的照片进行刺点工作。 按住键盘上的 shift 键，此时光标变为蓝色。拖动鼠标十字丝在外页相公点打点的位置， 鼠标左键单击完成次点工作。同样的方式，依次将含有相控点把标的影像进行次点工作。 我们可以关闭和线次点时，次点的点位一般为虚时交界处的延伸位置。等所有相控点均次点完成后，点击盖要再次提交空中三角测量， 点击下一步，这里平插约束条件默认为按照控制点进行平插，点击下一步，参数设置当中选择默认 点击提交，等待空中三角测量再次计算完毕后，进行三维模型生产。 三维模型数据生产右键选择新建三维重建，或者在右下角选择新建重建项目，点击三维重建， 点击空间框架，选择输出成果的坐标系统，这里与控制点的坐标系统一致。 切块方式选择规则平面网格切块。瓦块的大小根据计算机运行内存的大小 来进行调整，一般情况下，单个瓦块的运行占用计算机的内存大小为计算机实际内存的三分之一，例如我们本台计算机的实际运行内存为三十二 g， 那么瓦块的大小 可以调整为六十米，这时单个瓦块的运行内存占用计算机 为实际。一般在工程建设当中，实际的建模范围有所限制，那么我们可以在文件导入这个地方导入事先已经准备好的 kml 模型范围文件。 点击盖要，点击提交新的生产项目， 点击下一步生产目的为三维网络或震慑影像。点击下一步输出模型的格式，一般为 o、 s， g、 b 格式。 点击下一步输出模型的坐标，与控制点坐标一致，点击下一步 模型生产范围。根据实际的工程需要进行调整。点击下一步，点击提交， 可以看到当前正在运行的工作任务。等待所有的瓦块计算完毕后，我们制作模型浏览的锁引文件，在 reconstruction 右键提交新的生产项目 名称改为 s 三 c， 点击下一步模型格式，下拉，选择 sc， 选择下一步空间参考系统与空点坐标一致，选择下一步。下一步点击提交 可立即取消当前生产任务。打开输出目录，在输出目录下生成了一个后缀为点 s 三 c 的所以文件，我们将根据这个所以文件来制作 os gb 的所以文件。具体操作为，点击 c c 主程序，右键打开文件所在位置，选择 c c s 三 c composer， 即 s 三 c 所有文件生成器。双击 将刚才新建的 s 三 c 缩影文件 鼠鼠标左键拖动至空白区域，点击工具，点击编辑命令，行 ctrl 加 a， 全选 ctrl 加 x， 剪切，在空白区域右键新建文本文件，新建一个 空的微美文件。双击打开，将刚才剪切的内容复制到这里， ctrl 加 h， 我们将点 s 三 c 后缀替换为 o s g b 后缀， 点击全部替换。 ctrl 加 a 全选 ctrl 加 x， 剪切拷贝到编辑命令行的对话框中，点击确定，点击保存，点击 s 三 c， 点击保存，点击是关掉。然后我们需要将 s 三 c， 所以 文件复制，复制到 o s g b 的数据文件夹跟目录下，我们双击该缩影文件， c c 的浏览器就可以打开我们生产的三维模型，通过鼠标左键旋转，滚轮平移，右键缩放，可以查看当前的三维模型生产情况。

大家好，我是平心，这节课呢，我们来讲解一下 smart 图形， smart 图形呢，它主要就是将文本进行可视化的一个图里，我们来看这样一个案例，这个呢就是一个公司它比较常见的一个组织架构图， 从董事长、总裁到常务副总裁，然后到各个部门，我们可以看一下他总共是分为四个层次，四个层级，从董事长啊一直到各个部门， 然后这上面呢，他是依次往下的是一个从大到小的一个职位关系，然后呢到了下面呢，他却是一个平行的一个部门。 所以我们在做个这个的时候呢，怎么样快速做出这样一个效果来呢？可能很多人想到就是自己去绘制形状工具，其实这样做的虽然可以做出来，但是确实不太科学啊。如果你想一下，比如说像这个部门 他不需要的话，或者说哪个需要增加一个部门，减少一个部门，那你是不是整个图形就要重新绘制，比较费时费力，也不方便后期的修改，所以呢，什么图形呢？就为我们提供了一个非常便利的一个操作方式。好，我们来看一下这样一个文本， 我们就是把刚才的这个这些组织成文本，如何将这种文本快速转成 smart 图形呢？我们选择这个文本，然后我们在开始这张篮子里面选择转化成 smart 图形， 大家可以看一下，我选择这些内饰的啊文本以后，就算我选择了这个组织架构图，可以发现他仍然是一个平行的关系，他并没有出现我们像刚才这种啊有层次，而且还能做到一些平行的关系，那这个时候我们应该怎么做呢？好，我们先退 回去，其实 smart 图形以后，你拿到文本以后，你要么你就是直接在这里面插入 smart 图形， 你插入图形以后，你在这里去填写这种呢，相对呢啊，效率会比较低一点，我们平时比较科学的办法呢？是哪种呢？就是把这种文本 经验成文本以后，然后我们进行成绩的分级。怎么样进行分级呢？比如说董事长，那他是最上面，我们是可以不用动的，总裁在董事长下面，怎么样把它变成下面呢？我们按住键盘上的胎不见按一下，他就代表降一个成绩。 然后呢常务副总裁呢？又是在总裁下面，是在总裁的第二个下面，那么他就需要按两下，那他就在了总裁下面，然后呢他的仓储部又是在常务副总裁下面，那他就是属于 第四个成绩了，那么我们就先按四下，一下、两下、三下，四下，好，研发部与他平行，我们只要按四下，同样按四下就行。好 像这些呢，我们全部就把这几个部门做了一个平行，然后都归属在副总裁下面，然后副总裁呢又归在总裁下面，总裁又到董事长这样一个文本的一个逻辑，我们就梳理清楚了，梳理清楚以后，我们选择文本职业在这里面转化成什么图形就行。 行，可以我们在这边可以选择一个组织加购，如果你在这边你没有找到你合适想要的话，那么你再选择其他什么的图形，他就会把整个列表的给列出来，这里面他有列表循环、逻辑、层次、关系、组织加购各个方面，他，对， 然后呢你就根据你自己的情况选择一个合适就行。比如说我们这里面是组织架构，那么我们选择一个组织架构的图形， 好，他选择，这样他就是一个默认的组织组织价格的形式。假如你对这个图形不够满意，或者说你不太喜欢这个样式的话，那么你也可以快速的进行转变。你看站在这里面他有一很多内置的一些形式，快速的可以帮你去切换过来，这样就省去了你大量的一些时间。 好，我们觉得这个比较合适。好，弄好以后我们进行下一步，比如说我们想要给这个换一个主题的颜色，那么你也可以在这里面进行颜色的更改， 比如说我们选择一个啊灰色的，那这样他也稳稳就可以更改。在这里面可能大家就会遇到还有遇到其他问题，就比如说你这个需要添加或者说减少那种 怎么办呢？好，那你就直接点一下这个三角形，点一下这个三角形，比如说你在这里面财务部下面，你还要增加一个部门，比如说你要增产一个客服部，那么你直接在这里面打个客服部， 他就会自动添加剂了。而且就分过来的这个灰色，我觉得太灰了，我觉得这个颜色不太好看，那么我可以换一个彩色， 就是我我换一个这样的深一点的颜色啊，这个字体应该是不太一样，那么我们统一换换，统一换成微蓝亚黑， 好像这样我们经过自己的调整，这样一个基本的 组织架构他就做好了，做好以后如果你后续要继续修改，那也同样也是可以继续点点这个三角，比如说你这个啊，仓鼠部下面，你还有继续有有分子，比如说仓鼠部下面，那你继续有分子，那那怎么办呢？继续按住太普键，比如说这里面他有哪些人员的编制，比如说小王 啊，那你小李他就可以具体到具体的人，下面的话也是一样，如果你要删除的话，直接在这边直接删除就行，他就可以直接变过来，非常的方便 啊。如果这个图形你想让他做出其他形式，比如说这边你要添加图片的话，那你可以怎么办呢？比如说我们可以继续在这个里面你找到其他的一些其他的一些布局样式，比如说这里面有图片的这种样式， 你可以找一下。好，我们来找一个类似这样的一个圆形的，他带图片的好，带图片的，像这个图片你就可以直接在这里面进行加载，比如说我们从这里面进行加载一个图片过来，好，他就可以替换成图标，然后大小他也可以做的非常合适。 然后呢按住这两边你就可以拉大放小，所以 smart 图形呢，他就是可以快速的帮我们提升效率的一款工具，是非常方便的。

那么在上一节呢，我们讲到了 smart p l z 啊几种常见的数据类型，那么这一节呢，我们来讲一下我们 smart p l z 啊它的群址。当然这也是是我们在 smart 课程当中啊啊非常重要的技术课程。 那么我们什么叫寻指呢？那么举个非常简单的例子，比如说我们把当前的某个值，比如说一百 存到我们的片在内部，如果说我们要想调用这个数值一百，那么我们就一定要知道我们具体的所对应的地址是哪里，我们才可以把一百给调过来。那么我们来看黑板上这里呢，以全局变量微次数去为例。那么来给大家介绍一下 那么微存储期呢啊，当然我们在数据存储过程当中啊啊，依然是按照数据类型啊，我们常见的字节自寻纸啊，或者说我们的这个啊，双字寻纸啊，当然还有我们的这个 字节熏纸啊，都是可以的。那比如说我如果说我们按照自熏纸啊，比如说我们现在呢把 vw 零啊啊，按照这个地址来进行熏纸的话， 那举个例子，比如说现在我把一个啊，二金制啊幺零幺幺啊存到我们的啊 plc 里边，我把它存给谁呢？存给 vw 零 啊。那么这个时候呢，我们就知道首先我们要了解一点，在我们的 v 全机不良存储器内部，他的数据存储端啊，格式是什么样的， 那么我们这里呢要了解一下。那么大家能看到在这里呢，我发了画了这样一个啊网格，那实际上呢，我们就可以把它理解为啊我们的啊微存储区的这样一个啊概念。当然我们在存储啊，还遵循了一个原则啊，叫左高 又低的这样的原则好。那么我们在上节讲到了我们在寻找过程当中，我们 v w 零实际上代表的我们微存入区的啊一个字的存入空间，那么后方呢，我们这里有个零零代表什么呢？代表他的啊七十单元。 那么我们这里呢就知道 vw 零它里边包含的有什么呢？因为一个字代表有两个双字哈，两个这个字节，所以呢大家能看到我们 vw 零里边就包含的有 vv 零啊和 vv 一，所以我们在旋转过程当中啊，那么大家会发现我们的 vw 零同时呢就包含了啊 上方啊两个表格。那么如果我们把当前的数字啊十一存 到我们的 v w 零里边，那么怎么去存的呢？那么当然他也是啊，遵循着我们左高右低的这个原则，那么他填充的这个数据呢，是按照从低位往高位去进进行这样一个填充。 那么我们 v w 零里边包含 vb 零和 vb 一，其中 vb 零呢啊是我们的叫高八位， 那么 vb 一呢叫低把位。那就意味着我们在进行数据填充的时候呢，他一定是按照我们的啊从右往左的这个数据来进行填充。所以我们把十一 传给我们的 v w 零的时候，那么它的数据格式是这样子的，我们来演示一下，那么也就意味着我们的幺零幺幺啊，当然我们这里呢啊 v b 一呢啊里边会有八个 v 哈，所以我们把八个 v 呢 给他写出来，好，大家能看到我们八个位呢已经填充完了，那么这个时候呢，我们 vb 零，由于我们现在时已经填完了，那么我们的 vb 零呢是没有被占用的哈，我们这里呢啊，在高八位里边总共会有八个零啊，八个零啊， 我们再往里面写一下哈，所以我们啊如果说把十一这个数字传给 vb 零的话，那么他在我们整个的微程序内部，他所体验的形式是什么样的呢？啊，时间是这样子的啊，我们按照这个照抄就可以了哈，幺幺零幺这里都是零， 但是由于 v b e 没有占用对不对？所以呢我们这里呢也会八八个零好。那么这样的话呢，就是我们啊这样一个地址的存储，以他的巡视方式，那么大家发现那么 如果说我们把一个非常小的数啊，存给了一个非常大的这样一个存单元，那么就会造成什么呢？就会造成啊我们啊这样一个空间的浪费，大家很明显不会发现啊，我们微微零，实际上这里边是没有使用的对吧？所以我们在进行数据的存储啊， 这样的一个时候呢，要注意要使用一个就近的一个原则哈，符合他的要求啊就好。那么我们可以把什么呀，把我们的二斤制的啊，幺零零幺对不对传给 v b 零啊，那么这样的话呢，实际上会可以达到他这个空间最优的这样一个原则啊。

零基础上手 p l c 软件安装。首先我们打开解压好的文件夹，呃，这里面我们可以看到 set up， 我们点击 弹出中文窗口，确定现在开始引导点击下一步，再下一步 接受许可点下一步安装路径我们默认，这里我们可以进行一个修改，但是不要存放在还有中文的一个文件夹中。 下一步进行继续安装，整个安装过程需要五六分钟， 我们安装的版本是二点二的，呃，之前是装过一个二点六的，也就是最新的，但是体式报错， 不知道这种情况大家有没有遇到过，最后是怎么处理的呢？这里的安装时间比较长，我们这里就直接进行快进了， 是否立即启动软件，我们这里点点击试，然后点击完成， 此时我们安装好的元件就自动打开了， 我们关掉这个介绍的文档，在这个界面我们就可以进行一个编程。下期我们介绍一下 p o c 和电脑的一个通信连接。
