配电柜排列图二次原理图讲解教程
粉丝1.5万获赞2.9万
相关视频
13:23查看AI文稿AI文稿那么首先我们来讲一下正负 km 是什么？是他的一个小母线啊，控所使用的电源是 dc 二百二啊，直流电源 啊，然后呢，受一个我们的微断控制对不对？然后再往下我们来看一下这个我们的二零幺过来到我们的 s 八，首先我们要知道 s 八什么实验位置 啊，在哪里可以了解到这个 s 八什么意思？在我们的基础课程真空道路器会跟你讲 s 八是什么， s 九是什么实验位置和工作位置。当断路器摇到实验位置的时候呢啊，他的这个避暑 线圈会起来啊，从而我们可以进行手动去按我们的真空段度去可以进行手动核砸。如果说你摇到 摇到我们这实验位置和我们的工作位置中间，他这个手车呢，这个闭锁线圈就没有电，他会顶住我们的核砸的机构，让我们无法核砸啊。如果说是在工作位置，我们把断路器摇，至于工作位置 啊，我们摇自己工作位置以后，只要是一号进线和联络，任意有一台没有进行核砸，他就会把电送过来，然后呢，我们的闭锁线称得电， 这个时候我们可以进行什么？电动的进行核砸，那电动的进行核砸，那么为什么要装这个闭锁线圈呢？说白了他其实就是一个三和二的控制逻辑， 那三和二的控制逻辑在低压也会有三和二啊，也会有三和二 啊，记住了啊，这是三盒啊，当然大家还要知道这个闭锁线圈在哪里，怎么顶住机构的啊，大家记住了啊，好，那么 由于时间关系呢，我在后面呢，我会进行快速的给大家带一下，看图，我不会给大家再过多的去解释实图的一些核心要点啊， 好吗？ ok 啊，那么下面继续了啊，来我们这个线呢，给我们这个幺二零幺和幺零二给我们聚宝的这个装置供电以后来我们来看一下啊，这个是按钮幺零三，对不对？ 然后接到我们的十四和四真空断路器的这个真空断路器的端子上面，想要给他进行核查，满足两个条件，第一， 断路器储能，他把控制电源开关合上以后，跌这个储能电机就会马上开始储能，储能以后到达位置，储能完毕以后，这个长臂触点会断开 啊，能让他不要一直处人，大家都知道处人到位以后，这个这个我们电机啊还一直处人，会烧电机，对不对？处人到位以 以后，我们只需要将断路器摇，至于工作位置这个触点连接以后，我们按一下合闸按钮，断路器就 可以核查前提条件，记住了，还有前提条件，这个地方也是在工作位置，对不对？然后两台 开关柜，一台进线，一台联络，必须要有一台，必须要有一台是在分闸位置， 他必须要有电过来啊，或者这边有电过来，或者这边有电过来，他必须要这个闭锁线圈得电吸上去，这个断路器才能合，其实就是保证了三合啊。那么如何进行 记宝的核闸和分闸呢？这个是我们今天报名的一个选题的一个问题，然后给大家说一下记宝是如何进行核闸和分闸的。在这里有一根线接到了 x a 幺幺，这中间里面有个继电器， 有个常开信号，当我们在记宝上面按一下合闸按钮的时候，记住不是在这里按，而是在记宝上面按，按下去以后，他这里会通过记宝给他进行供电。 浓厚断路器和杂啊浓厚这里也是一样的，这是分杂，同样也是通过聚宝里面的一个啊开关量来进行控制，我们这个聚宝分杂啊， 那么这其实就相对于呢，我们聚宝的需要按钮吗？不需要，在聚宝上面有一个合闸分闸按钮，然后在面板上面有一个这个合闸分闸按钮啊，聚宝上面有一个和分闸按钮，这里 是我们面板的核分闸按钮啊，记住了啊，它是两个地方控制，一个在面板，一个在系饱啊，那么当然这个七宝核分闸还有其他的作用啊， 这个还有其他的作用啊，保护重合闸其实也用到了这个保护跳闸啊，保护跳闸和这个又分 开的啊，这下面有一个单独的保护跳闸，在这个地方，在这个地方十三和十四 这里面其实也有一个开关量信号，当我们过流以后啊，过滤速断速断以后，他这个信号会接通，从而从这个地方来去控制我们啊，控制我们这个断路器跳闸啊， 记住一个是我们继保的和分，一个是保护跳闸是不一样的，知道吧？啊？是不一样的， 那当然这里面其实我们还要掌握一个东西，就是关于真空断路去控制回路所使用的控制逻辑到底用了什么，我们要把它 进行拆解，进行拆解这个图他其实就是用到了什么控制逻辑和原件特性， 从而满足客户的要求啊，记清楚啊，他用到了控制逻辑，用到了原件的特性，从而满足客户的要求 啊。元件特性，你要掌握元件的结构，元件的内部，二次元件的安装，元件的接线，全， 全方面掌握这个珠宝，或者全方面掌握这个成功的路由器，你就会知道他这个图怎么来的， 也就是看图的进一步提升。看图我们其实就要看懂啊，这个东西怎么控制就可以了，实图 就是要看懂这个图，设计师为什么要这样画？他画个这个图的原因是什么？ 他用到了哪些控制逻辑？这个聚宝的这两个点他到底干什么用的？如果换成是我们把这个聚宝换成别的厂家，我们自己能不能换？这叫什么？这叫实图。 实图里面我们采用了几种方式，第一原理，图，分解法，第二原理，图组合法，第三原理图，反逻辑推算法。当， 但这三种法则也是廖老师发明出来的啊，怎么把一张图给他全部拆解，怎么把一张图给他组合起来？怎么在看不懂的情况下，怎么通过反推法去把这个图纸搞明白啊？ 这三种法则就是看图的另外的一个啊，新高度啊，怎么拆解呢？怎么拆解？等一下你可以去学我们的系统课程啊，这三种法则呢，在我们的系统课程里面啊，都有讲 啊，当然你现在跟你讲，你也听不懂，为什么三种法则都要结合我刚刚所说的控制逻辑原件特性，这个在基础课程里有讲，把这个控制逻辑和原件特性掌握以后，你才能去掌握实图的分解法、组 合法，然后你就学实图，哎，最后达到设计啊，达到设计工程师啊，当然这个分解法组合法，反逻辑推算法，原件特性啊，控制逻辑都不是一句话能教的会的啊， 记住了，同学们，这不是廖老师一句话能教的会的，明白吗？这个两个课程一共是两百四十节课，你觉得我一句话能教的会吗？教不会， 内容太多了。 ok， 好，我们继续往下啊，继续往下呢，我们来这个回路呢，大家可以看一下，有点像我们风机水泵里面的一个 报警，当继保的这个信号过流信号动作以后，我们旋钮在接通状态，这个警铃就会报警， 他和风机水泵里面的报警不一样，风机水泵里面的这个报警回路呢，通过继电器来进行解除，而我们这个地方是直接通过旋钮来解除的 啊，记住了， ok， 然后下面这个 q f s 九， 他其实这个地方相对于就是我们气垫保护上面那个指示灯啊，这里面呢相对来说就是接了一个灯啊，当我们的这个断路器啊，从分位变成和位接通以后，这个核砸指示灯会亮， 能，当我们的工实验位置移到工作位置的时候，这个 s 九接通他的这个聚宝上面的工作位置，那个灯他会亮，当然 有的是通过一个小灯泡来亮，有的呢是通过那种状态显示，有点像那个什么，我们的啊状态显示仪啊，报警信号为什么要加个悬？我给你讲个故事 啊，有一个电工负责一个配电房，突然有一天呢，这个高压柜报警了啊，然后这个电工呢觉得很烦很吵啊，然后呢又要去维 维修，为了让这个电工不被吵到且发现故障，他在维修的时候呢，他会把这个把这个旋钮断开，将故障处理好以后呢，他再把这个旋钮接通， 也就是说可以进行手动接通报警回路和解除报警回路，能理解吧？能理解，扣个六啊，为什么要加这个旋钮？加这个旋钮的作用就是可以进行手动接通和不接通， 对吧？啊？ ok 啊，如果说没有这个旋钮，一旦发生故障，他就会一直哗啦 哗啦哗啦的响啊，烦不烦？肯定烦呐，对不对？谁不烦？没事，等下吓死人对吧？啊？再往下讲 这个部分采用我们接触器的什么采用我们接触器的指示毁来进行理解就可以， 你把这个当成接触器 km 啊，常开常闭就行了啊，这就是一个状态指示啊，一个触点。 ok 啊，今天拖时间呢啊，今天拖时间呢？还没有讲完啊，包括按道来说这个图，还有这个，还有这个接线图啊，这个我们今天呢就讲到这里啊，然后呢马上呢就要进行抽奖啊，就要进行抽奖。
1640新余雄飞科技有限公司官方号
03:26查看AI文稿AI文稿今天咱们来认识一下二次控制回路中电气符号对应的食物是什么样子的。首先咱们看顶部 ac 二百二十伏表示交流电二百二十伏， 这说明咱们的二四控制回路采用的是二百二十伏电源供电，咱们直接进入咱们的控制回路部分，咱们可以看到二百二十伏电源首先经过电气符号 sb， 二 sb 这个符号代表的是按钮，咱们可以看到 sb 旁边 有停止标志，就代表这是停止按钮。咱们来看停止按钮食物，大家可以看到这种红色的按钮，红色按钮一般代表停止按钮， 咱们来看他内部结构，咱们可以看到停止按钮的内部两个触点之间他是联通的，通过中间的这个短接片让咱们两端的接线柱形成闭合回路，所以我们很多朋友又称他为长臂触点，咱们停 停止按钮是串联在控制电路中的，我们按一下他时，他就会把这个电路断开，他就相当于咱们的灯开关啊，当我们按下灯开关时，灯会灭，当我们按一下停止按钮时，咱们的电路也会断开。咱们看咱们电路图中的电停止电信符号， 可以看到他这个符号他是连起来的，咱们的实物按钮开关也是连起来的。咱们看这个二 tu 停，这个二 tu 代表的是咱们这个远程控制，他也相当一个停止按钮，只不过咱们可以通过电脑来操作它 后边这个 rto 启动，大家可以把它想象为启动按钮，他和 rto 停止是配合使用的。咱们来看 rto 的实物啊，现在咱们看到的就是咱们的 rto 实物， 刚接触的话，不要把它想的太复杂，咱没关系，可以把它想成一个智能控制器，它能采集和执行命令的一个机构。咱们可以看到是启动停止 继电器，咱们的启动就接在启动继电器上，停止就接在停止继电器上。我们顺着咱们的图纸继续往下看，咱可以看到 km 一的一组常开点， km 在电路图上代表的是接触器，咱们顺着电路图往下走，咱们可以看到 sb 一 sb 一启动，这个符号代表的是启动按钮， 启动按钮一般是常开点，也就是他经常是断开的。咱们来看实物，在空页控制电路中，一般用绿色按钮表示启动按钮。 咱们来看启动按钮内部启动按钮和停止按钮正常相反，他的两个触点是经常断开的，只有当我们把它按下去时，他才会接通，对咱们的电路实现联通启动的功能。 我们顺着启动按钮往后看，就可以看到咱们的线路通过 km 一的线圈，通过综合保护器的一个长臂点，咱们形成了一个回路。我们可以看 看到接触器的 km 一常开点，他的作用就是当 km 一自动吸合的时候，他能保持给咱们线圈供电。接下来咱们来看咱们接触器的常开点和线圈在接触器的什么位置。咱们现在看到的就是咱们接触器的一组常开常闭点， 一般情况下在咱们接触器的里边是常开点，外边是一组常闭点，咱们这款接触器他是由两组常开常闭点的。 下一步咱们来看接触器的线圈，咱们一般交流接触器的线圈都会在顶部，一般上面都会标明咱们接触器线圈电压等级，咱们这个接触器线圈是二百二的五十赫兹。最后咱们来看咱们线路的运行指示灯， 指示灯在线路上用这个 hr 来表示，咱们来看实物，现在咱们看到的就是咱们运行指示灯的实物，这种指示灯实际他是 led 灯，这种指示灯有红色、绿色、白色、黄色和凤鸣灯。今天就分享到这，记得关注我哦！
2111配电柜电工知识分享
00:34

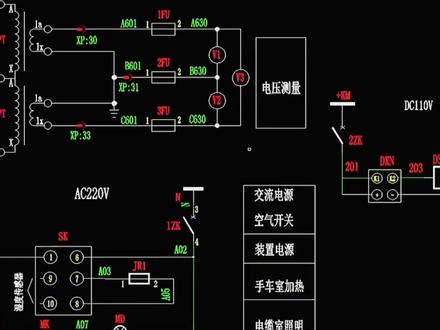

15:00查看AI文稿AI文稿pd 柜上面有哪些东西呢？大家还记得吗？啊？有电压互感器，电流互感器，这是我们 pd 柜核心的两大部分，对吧？啊，那 pd 柜呢，它所呈现的形式呢？是怎样的呢？在我们的 kn 二八柜上面， 它所呈现的是采用的就是 p t 手车加我们固定式的啊互感器，电流互感器 哦，展现出来的形式呢？在我们的这个 k n 二八柜上面，它采用的是手车模式，那么互感器呢？是装在我们的 k n 二八柜后面啊，屁股后面就是那个电缆式。 那么如果当我们面对一个一张这样的图纸啊，当我面对一张这样的图纸，其实他所组成部分很简单 啊，组成部分就这三部分啊，就这三部分，一个是我们的这个啊，电压 啊，电压，然后呢？这里是我们的一个电池锁，然后就是它的一个加热。 那么我们所说为什么在有些情况下他还是有电流来，谁能告诉我在什么情况下他会加上电流的互感器？有几个人知道能回答一下这个问题， 在什么情况下在这台柜子上面会加上我们的电流换气，有人知道吗？这辆漂亮，所以说我们在有些时候，我们看到有些柜子上面他会写到 p t 加计量，对不对？是不是？那这种的话，它是把我们的电压和电流呢采集于一台柜子里面， 所以大家千万不要被他这个啊，所谓这个光 p t 两个字就给迷惑了啊，千万要记住，不是这样的，懂吗？啊，不是这样的，他所展现的形式有很多种，只是说我们 p t 呢，一般是取电压，他的主要电用是，主要作用是把我们的 高的啊，比如说十千伏的电压变成一百伏，然后供给我们啊，比如说测量和计量使用。 那么这里呢，我们所看到的它的这个 p d 柜采用的是一个电压的测量，所展现 出来的形式是这样的，那么我们所需要记住的哪几点？ 为什么大多数他要设置单独的一台柜子？那我告诉你，比如说你一个一米大的箱子，他装不下了，怎么办？你要用几个箱子？ 有一些呢，它是 g 两母线， g 两母线呢，它所采用的是这种形式，呃，等一下啊，那我们来看一下，这是一台断路器， 然后虚线这一部分旁边 是一台 p t 加 g 两， b d 加 g 两。那么还有一种是单台的 啊， p t 单抬 p t 也是测量母线电压，它可以供给很多个出路，出线回路啊，可以供给很多个出线回路，比如说一个两个。 那么一般我们这种 p t 加计量呢，一般是计量母线的整体的一个电，那么把 p t 加上这些粗线加电流。浏览器 一般是出现计量啊，出现计量，它计量方式很多种，但是如果说你装不下的话 啊，他就不会啊，全部统一，就会单独的形式啊，单独的形式。 那么这里呢是我们 p t 的一个 art， 这边是我们 p t 的一次 a、 b、 c 三项，它的一次母线过来， 一般呢有用啊，用的是铜牌啊，也有用其他的，然后呢它是一个 高压的啊，垄断器，有零点五安的，有易安的，常规采用是零点五安啊，然后出来二次测啊，有四个接线端， 这里呢是两个啊，两个 p t， 两个 p t 啊，两个 p t 为什么会引出四根线？为什么还会测量到 b 项？因为他们 b 项呢？他是把中间并起来的， 同时在依次他也把这两根线并起来了，你们在接线的时候应该会发现他的依次有会用一根短母拍啊，给他短接， 然后呢 b 向过来接，垄断器过来啊，接到这上面，然后出现也是两根的一个一个尾和一个头， 并且来接地保护，引出一个 b 项，然后这边是 c 项，这边是 a 项，那么这边有一个垄断器，这边还有一个垄断器，这边是一次保护，这是二次保护 啊，而且它的线号从前面开始是 a 六零幺，经过我们的一个元器件，我们在这里叫做元器件，不要说光指哪一个啊，各种都一样。 然后呢是 a 六三零另一两项电压，给我们的电压表进行 形成回路，它就会取得它这个两根线的一个电压，这是 a b b c 和 a c 啊， a b b c 和 a c。 另一两项 啊，这里没有采用转换开关啊，我们低压呢是采用的是转换开关，那么在这种电压会电压表上面，他一般我们二次是一百伏，但是在这上面所展现出来就十千伏 啊，内部结构我们就不去讲了啊，它所呈现出来一百伏对应的这个元器件上面就是我们的这个啊，十千伏，这个什么接法，在我们的这个高压的啊 啊 t t 的那个护眼镜那节课会讲到啊，这种有接法的啊，有接法的，那么 我们这里看到一个东西，这是一个插件啊，这是一个插件，插件上面这个表示是航空插座上面的， 大家都知道我们的这个天阿八柜，不管你是哪个东西，只要是手车，手车就有航空插座，航空插座上面就有这个端号， 对不对啊？就有这个端号，那么 下次你们看到这种的啊插头，对，下次你们看到这种的，你不要说不认识他啊，基本上高压所 展现出来的都是这样的啊，高压你们不要怕，他说老师你今天讲的这个怎么怎么会不一样呢？不会，基本常规采用是这种画法 啊，所以你们不用你们认识他，认识这个就 ok 了啊，认识他这个就 ok 了。那么还有一个就是你要找到这个东西，你千万记住在手车上面接线， 手车上面接线我以前也接过，千万不要接错了啊，接错了就麻烦了 啊，接错就麻烦，别接错，因为呢，很多时候我上次听到有个人说他说这一项跟这一项所测量出来只有六伏的一个电压，请问 这是对还是错呢？ 六伏只有六伏，我们检查什么？缺项？对，检查哪两个东西， 我也知道缺项，但是我们该如何去检查？我们要从看图中去知道我们应该先检查什么东西。 p t 航空插座，那来我简单的说一下怎么检查，那 首先检查导线是否接通啊，检查三根导线， 如果你是在这里测量的一个点啊，在这里测量的发现只有六伏，检查这根导线从仪表到垄断器的是不是通的，如没有问题，检查元器件，垄断器 还没有问题。检查航空插座，直接从这边你可以量到这个点，如果这个点到这个点他还是通的，没有问题啊，这个点到这个点还是通的，没有问题。那么检查什么 p t？ 那 p t 怎么检查它的好坏？测量一次和二次是否击穿，用什么检查？ 检查一次是否击穿到二次来拿什么检查？ 一般的，前面我们会用万用表，如果是击穿 或者是直接通，那么肯定是不行，一般他会有一个组织啊，具体多少？ 这个我也没去研究过啊，也没有去啊，注意过他的电阻是多少，因为每个换气啊，我也没去测过 啊，一般呢，比如说他接通了直接导通啊，蜂鸣档直接导通，或者时间数不通，那都有可能 p t 呢，要不里面的线烧断了，要不呢，你就是直接就是啊，通了啊，一个是量的 不同，一个是两通的，肯定没有组织啊，这是一个，还有一个 p t 里面有一些 p t， 它 lab 啊 lab 还有 我们的保险啊，以前我就我就遇到过有内部有保险，查了一天没查出来，怪就怪啊，当时我也对这个 p t 呢，也不是很了解 啊，所以呢，在讲到 p t 的时候，我们希望的是学生呢，不管是干嘛，你首先对 p t 的选型手册要有足够的熟悉， 虽然看似一张简单的图，但是我们有各种各样的 p t 啊，各种各样的型号，对这个我们要足够的了解啊，足够了解，那 这是 p t 这一部分啊，整张图呢，其实也不是很复杂啊，只是看它的这个啊，线路，那么这个部分其实都一模一样， 那都一模一样，那它是如何画出来的？开关我们就不用去解释了，我们关键看这一部分， 关键看这一部分，在我们的 d x n 啊，我们带电显示器和电视锁之间它有一个配合， 这上面其实就是一个开关量，用于接通我们的这个电池锁的线圈，那么他是如何来去动作的呢？通过我们的电池锁去检测 它的一个点压，有压锁住无压呢？解锁有压它就会锁住我们的厦门，或者你所想要锁住的一个五房连锁，那无压呢？就不证明这个是安全的， 当然还有一个强行解锁，除了这个我们还要给这个东西提供一个电源， 在这里呢，他写的是 d c 一百一十伏，从直流屏过来，直流屏啊，我们本身的高压无法产生一个直流，必须要用直流屏啊，必须要用直流， 谁能告诉我，在这张图上我们出现了这个电压，那么我们所选择的 连接键是否是跟电压所匹配呢？对吧？是不是跟电压所匹配？这是所有我们二次回路中一个不变的原则 啊，那大家一定要记住哈，这里 d c 一百一十伏，对吧？那么这边所过来的是交流，这两个电压是不能啊，不能乱的啊，一个是我们的交流，一个是我们这个支流 啊，记住啊，这个是一百伏，这个是一百一十伏，涂上啊，看清楚没有？电压不一样， 并且它的类型也不一样啊，下面是我们的一个，为什么在这里？
187伊诺德电力集团
01:34查看AI文稿AI文稿我们一起来学习如何看到我们电流测量回路的原理图和二次回路的接线，正面的 ta 三就是我们电器元机间的字母符号， 然后这个 t a 三，大家不清楚的时候来看材料表，材料表里面这边的 t a 一到六指的是有六个，然后这样的电流互感器，那我们这个断路器的出现端的这三个铜牌上装了三装， 装了三个小的方块啊，这三个小方块就是我们原理图中的这种 ta 的电流互感器，然后这个黄色的 c 响上装的就是我们的原理图中的 ta 三电流互感器， 我们 ta 三电流互改器的 k 三端子出来的 c 四零幺的这条线，我们把它要接到这边的小圆圈斜杠，首先这个小圆圈斜杠代表端子盘，然后具体要接到我们端子盘哪个端子上去，我们还得单独来看我们的 单端子接线图，然后在我们的这个端子接线图中，然后大家按照原理图先去把我们刚看到的 c 四零幺的这条线的线号找到，找到之后我们可以看到他接的就是三号端子 啊，在三号的端子的左边有 t a 三点 k 一，他的意思指的就是三号端子接的 c 四零幺的这条线，就是从我们 t a 三，然后电流互改器的这个 k 一端子，然后接过来的， 然后 k 一端子把它这样拉一条线接到我们端子牌的三号端子左边，这样接进来我们的端子牌。大家从左往右数的第三个端子，我们可以看到他的下端接的就是 c 四零幺的线，这条线就是从我们 t 一三的电流互感器的 k 一端子接过来的。
241小明电工学堂
13:10查看AI文稿AI文稿那么我们首先呢来看一下固定式的这个进线柜呢，它有哪些方案啊？我们来看一下啊，首先呢我们来看一下第一台柜子啊，大家能看得清楚吗？要不要再放大一点 啊？这台柜子呢是我们的一个进线柜的一次方案啊，他的这个方案标号呢是零一 啊，在我们的一些基础课程里面，我们曾经有讲到过，低压开关柜有多少种方案啊，包括进线柜有多少种，出线柜有多少种啊？电容柜有多少种啊？联络柜有多少种啊，那么这个呢就是他其中的一种 啊，来我们来看一下啊，里面的元器件，等下大家会发现都基本上差不多啊， 大家首先来看一下，我相信很多同学也都看得懂啊，来 我们来看一下啊，首先呢最前面啊装的一个什么垄断器，然后呢是一个什么啊？浪涌对不对啊？也可以说呢，是啊，这个图形符号如果说出现在电容柜的话呢，就一定就不一定是浪涌了，而是什么，而是我们的避雷器 啊，在这个上面呢，这些字母符号和图形符号呢，是大家需要啊，提前去啊备的啊，因为他这个东西都是固定的， 然后呢这个是他的刀开关啊， qs， 然后呢是断路器 qf， 后面呢是他的电流护栏器啊，三个测量啊，三个测量一个区 取样啊，大家记清楚啊，这上面的这四个电流换气起什么作用，三个测量一个取样啊，这里没有那个剂量啊，就这台柜子里面他没有出现剂量，那么我们可以 看一下这个图啊，除了它的元器件，那我们来看一下它的这个地方 啊，大家看清楚啊，这个地方他画的是一个像端子一样的符号，大家看到没有 啊？端子一样的符号，那么这里呢，画了一根电缆啊，也就是这根线，看到没有啊，这个意思表示是什么呢？表示他走的是架空线啊，记住啊，走的是架空线，从 就是桥架上面走，线下来上进啊，从上面进，然后呢，如果说他是要 接到，就是接到我们隔壁的柜子，他是要从下面做什么？做垂直母线上去啊，然后延伸到隔壁的柜子去啊，记住啊，那么这个地方就是他的下线点， 能理，能理解吗？来，能理解，来扣个六啊，这是第一种方案，就是说从母线桥架上面哎下电缆进来的，那么这种柜子呢？大家记住了，在我们做铜牌的时候呢，要做一个什么东西呢？ 来，同学们，在我们做铜牌的时候啊，如果你看到这种方案，他这台柜子上面，他 进线端要做一个东西，知道大家要做，知道要做什么吗？有没有同学知道 做一个搭接的铜牌，做一个搭接的铜牌，然后跪顶的话，用绝缘的，用绝缘板给他封死 啊，这个地方啊，大家记住啊，要做伸出来的那个大街牌，然后要做封板，进行什么？绝缘板进行密封， 因为如果你不密封的话会干嘛呢？你上面就会掉灰到我们的柜内是不是？好，那么这是第一种，第二种，那来， 这是我们的第二种啊，水平进线看到没有来， 什么时候会有这种架空线？一般进线柜不是都是从变压器旁边 干嘛啊？什么时候有架空线不是取决于变压器，而是取决于整个项目它的走线方式， 你比如说他的变压器就在低压柜旁边，那么他可以走什么？走水平 啊？周是吗？来，我们简单来画一个图啊，比如说我们这是一台低压柜对不对？我们有一些现场施工的，他是 怎么做的？他把这个变压器坐在了这旁边啊？这里面是个变压器对不对？那么变压器呢？有记有他高压测和低压测，那么低压测呢？他可以直接做一个铜牌啊，搭接到哪里？ 搭接到我们的开关啊，然后从这边做一个什么垂直母线过去 啊？这个才是使用的是什么？使用的是水平的变压器在旁边的。 记住啊，水平的搭接方连接方式是取决于变压器在低压柜旁边啊，记住了啊，那么我刚刚所讲的那一种啊，来，我给大家 画一下是什么样子的，比如说这里有一台抵押柜啊，那么上面呢？啊，我们有个什么 啊？母线桥啊，桥架对不对？他会从这里做个口子出来啊？当然这里面还有很多电缆啊，这个电缆呢不知道是从哪里来的，他是直接从这个下线口，然后直接搭接到我们的柜子。 那然后啊，里面呢装个断路器，或者装个刀开关，然后呢锤放到这边去 啊，记清楚啊，看清楚啊，那么大家记住啊，从母线桥架下来，记住了， 它的左，从它的垂直母线到左边去还是到右边去？固定还是不固定呢？来，同学们想一想，它的垂直母线哈，就是那个刚刚竖下来的垂直母线到左边去到右边去，它这个是不是固定的？ 是不是固定的？来，同学们想一想不是？好， ok， 那么到左边去或者到右边去取决于什么呢？它的主要因素取决于什么？ 主要是取决于什么？我们开关柜的排列对不对啊？还是好多同学都很聪明啊，大家记住啊，把它写下来，他 它的垂直母线到左边或者到右边都取决于它的开关柜的排列，对吧？ ok 啊，那么这是一个好，那么第二个方案水平母线，刚刚我前面讲了啊，对不对啊？刚刚前面我们讲了。 好，那么同学们来第二个图，那第二个图能否告诉我变压器是在左边还是在右边？ 来我们的第二个图，这个是一个垂，你是一个水平母线搭接的 是在左边静音大键还是在右边？静音大键。我们看什么？我们看 看什么？是不是看他的开关，对不对啊？千万，同学们不要告诉我啊，变压器在这边进行搭接的啊？ 啊，千万不要觉得是变压器的这边打结，他是有诀窍的，你知道吗？啊？来看这个刀开关，看这个断路器，我们变压器出来一般都是先经过开关或者经过刀开关啊， 对不对啊？所以说他是从左边过来的啊，看清楚啊，那么我们的这个水平布置呢？ 他从左或者从右有没有固定呢？ 水平五线从左键或者从右键固不固定的 啊？没有固定。 ok， 好，非常好，那么下面的来给大家做一道作业啊，我给大家画一个布置图， 那总共是呢？呃，一二三四五六一二一二三四五六七八。好，一号进线 啊，一号竞选，二号竞选。 no， 是电龙，这边也是一台电龙， 然后是出线，然后是出线，然后这边呢多了一台出线，然后这台是联络啊，那么问题来了，这个布置图呢，已经出来了啊，两进一联络对吧？三和二的一个方案 啊，请问那现在哈来了，本本套设备采用的是 啊，采用的是什么大什么连接方式啊？就进线，两台进线各采用什么样的连接方式，然后给出提示，变压器就在 两台进线的旁边，左边进线采用什么连接方式，右边的进线采用什么连接方式？那 我们要去想清楚啊，这里呢关键主要是看他水平，母线从哪边进从哪边出啊，比如说一号进线 是怎么搭接的对不对？二号进线是怎么搭接的啊？大家思考一下 啊，这个方案呢就出来了，当然如果说你看得懂这个方案以后啊，你到现场去施工啊，如果你是个施工员，现场会添，经常会遇到这种什么 啊，开完柜布置对不对啊？经常会遇到啊，左边采用架空，右边采用 啊，我都知道是水平啊，都知道左边采用的是什么样的一个方式啊？水平方式右边采用的是什么水平方式？左边 是一号进线是左进右出，二号进线是右进左出，对不对啊？也就是说变压器的 就是说我们左边这台变压器是从这边进来的，对吧？然后呢这台低压柜啊，大家看清楚啊，进来以后，哎，刀开关，然后断路器，然后垂直，垂直 线对不对？然后右边的是什么样的，哎，从这边进来对不对？然后也是一台啊，我们的进线柜对不对啊？过来以后啊，刀开关断路器，然后从 看没有从右边出去，那这个大家一定要搞懂啊，因为取决于有些以后啊，不管是你做施工也好 还是做铜牌也好，你一定要学会知道铜牌走向，能理解的扣个六啊。
04:41

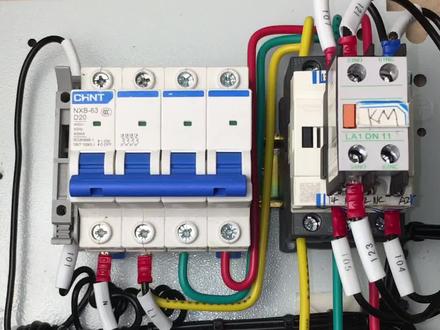

03:07查看AI文稿AI文稿我们一起来看一下我们这个配电柜里面的原地图是怎么回事，是接线是怎么去接的，然后这是我们控制回笼的火线的气垫，然后他的意思让我们从 l 一的火线去接，我们在这里接的时候，要从我们的主回路面单独引一条火线用在控制回笼面， 然后这面的二一指的就大家看到主回路面这条黄色的火线，我们要从这条黄色火线去接，然后当然接绿色火线也可以，接红色火线都是可以的，如果你接这条红色的火线的时候，在绘图的时候在这地方标注个二三， 我们控制回笼火线要经过 fu 这边的 fu 指呢就是我们大家先看这个熔断器，然后经过熔断器之后，我们现在可以看到这个内部的熔断器经过了熔断器之后出来的就是我们幺零幺的火线，然后这个幺零幺的火线按照原地图首先要给我们这边 hr 指的是一个红色的电源指示灯，要送火线过来， 然后红色的电源只是能安装位置，就是在我们柜门这边进行一个安装的，这是红灯，我们可以看到送进来的就是我们幺零幺的火线，我们这个幺零幺的火线他也需要给这面的 x t 三要送， 然后插第三指的就是我们端子牌的三号端子，我们现在就可以在端子牌的三号端子能够清楚的看到，然后在这一个端子上，然后他接的是我们的两个幺零幺，注意这是三号端子，这边是整错了三号端子， 然后幺零幺的火线他也需要给我们这边的 sa 的手自动转换盖的手动触电和自动触电，同时要把我们这种幺零幺的火线电都得送进来， 我们 sa 的转换开关的安装位置可以看到就是在我们柜门这边的啊 sa 一手自动转换开关要给他的手动触点自动触点，同时要把幺零幺的这两条火线电都得送进来，然后我们接下来就从头到尾整个把幺零幺这 火线在这个配件柜面从头到尾二次头接线怎么去接的？我们一起来看一下啊啊？首先幺零幺，首先从熔断器 出来这个幺零幺的火线，在实际接线的时候我们要进行进行就近去接，然后就进去接的时候，我们可以看到他会先把他接到我们这个端子盘的，这是三号端上，这个是有错误，要接到三号端上，然后这面三号端子就是我现在看到的原地图中的这个叉 t 三在接线的时候要就近去接， 我们继续来从这个三号段子分支出来一个幺零幺的火线，分支出来幺零幺的火线，接下来就是要经过我们这个配电柜啊柜门的过线，把它去就近来接到这个红色灯，这边的 大家现在看到这个红色的灯就是我们原地图中然后这面的 hrhr 电源指示灯需要把幺零幺火线 送过来，我们继续要从这个红灯来分支出那个幺零幺的火线，然后送上他这二次接线，这样一路下来可以看到这二次接线也接的比较漂亮。然后一路送下来之后就是要给我们原地图中的 sa 一，然后手自动转换开弯道， 手自动转换开的手动触电，自动触电，然后同时把两个幺零幺的火线都送进来， 然后接下来可以看到给这两个触点的上端同时把两个幺零幺拖鞋都送进去，这就是园林拖鞋怎么回事？实际在这一个配件柜里面，然后他二次回头接线，从头到尾怎么去接的？
2316小明电工学堂
03:09查看AI文稿AI文稿我们今天来看到我们这个保险丝，然后他的线，然后具体怎么去接的，然后圆领头，然后是怎么去看懂呢？啊？我们可以看到我们这个保险丝的进线端，然后他就是 l 一线，然后出来的就是我们幺零幺线 啊，我们大家看到这个 led 线的另一端，那他就是从我们这个总开关啊端动器的出现端，然后去接的 啊。在原地图中绘图的时候啊，首先我们的这种保险丝在原地图中绘图时候，就是大家看到这面 f u e 的这字母符号图形啊啊，保险丝的近线短是 l 一，我们 l 一的火线他是从这条比较粗的横杠上结果来的， 然后大家看到这种比较粗的横杠，然后他是要代表就是我们的主回路里面这种比较粗的火线或者比较宽的铜牌，我们要从他的火线哈给他分支出来一条火线，用在控制回路里面，作为控制回路火线起点进行使用啊。我们的火线 首先经过保险丝，然后保险丝在选线安装的时候，我们一般装的就是五安六安的最高，然后装一个十安的保险丝，然后如果你装一个十六的三十二档，整个控制会，那么让起火烧掉了，保险丝自己没有烧的，就这么意思，那经过保险丝之后出来的就是幺零幺这条火线， 我们大家看到的幺零幺火线啊，按照原地图看啊，我们要把它接，然后小圆圈斜杠，然后接小圆圈斜杠，然后指的就是要接这种端子牌，我们大家以后只要在原地图上看到的，然后这种小圆圈斜杠啊，他就代表这个端子牌，然后接端子牌， 另外让我们这个保险丝出来的幺零幺火线，他也要给 hr 的这个字母符号和图形符号送，然后这边的 hr 的字母符号和图形符号，然后就是我们柜门上红色的灯，然后这个 r， 然后就是英文，然后字母红色 r、 e、 d 的那个首字母，然后 hr 他就代表红色的灯，我们红色灯的安装位置啊，大家可以看到啊，就是在我们的柜门这个位置来进行安装的，要把幺零幺火线给红灯去送过来。 然后接下来我们整个来看一下我们这一个保险丝进线端和出线端二粗线线，然后首先保险丝进线端这个 led 火线，从我们黄色出血的火线引出的一条火线，用的控制弧度使用啊，当然我们从中间的绿色 b 小接也是可以的，然后如果从绿色 b 小接啊他的线号，然后就是 l 二， 然后我们的火线经过保险丝，经过保险丝之后出来是幺零幺火线，然后幺零幺这条火线，我们先把它，然后顺着这二次接线，然后就近来先接端子盘，然后把幺零幺火线送过来，然后送过来之后我们再从端子盘这个地方分支出一个幺零幺，然后从端子盘分 接触到幺零幺火线，然后接下来就是顺着这个配电柜的这个叫做过门线，然后经过过门线之后，然后他就到了我们柜门这边红色灯这边的给我们红色这个灯，然后把我们幺零幺火线送过来，然后这就是我们整个保险丝的近阶段，然后他的这个长原地图的看图和二次接线，搞动他 资料就是给大家讲园林图的同时结合一些实物的柜子，讲柜内的接线扫码开视频，配套的一百多节的视频课程中，大家还可以学习到有关高压柜子一些二次实图和 abb 变频器的讲解，然后这本资料，然后就是在我们视频的然后左下角，然后大家买，然后垫底送资料，对实图接线感兴趣的一起来学懂它。
567小明电工学堂
00:27
01:00查看AI文稿AI文稿好，今天我们来讲一下在高压的这个二次原图中的限号的一个组成规则啊，这个就他的一个限号啊， 那么在我们这个线圈的左边呢，他的线号的这个规则就是以单数作为他的一个线号标识来，比如说像这个零一，你看幺零幺幺零三，幺零七幺零九啊，都是单数，看到没有？那么他的线圈的右边呢？我们这个线圈的右边 啊，线圈的右边，你看到没有？是以标双数来进行标识的，你看这个幺零二啊，那么这个呢，就是我们在图纸中呢线号的一个组成规则啊，左边线穿复载的左边 单数，线圈复载的右边啊双数，那么这个就是我们这个控制回路中线号的组成规则。 一三五七九十一十三十五十七十九幺零幺幺零三幺零五幺零七幺零九。好，今天我们就分享到这里，喜欢我们的记得点赞、关注、收藏。
261盛利德电工仪表
00:40查看AI文稿AI文稿看懂二次线回路的线号， a、 b、 c 以四百开头的是测电流的，如何看懂配电柜二次回路线号，在这边给大家一个总结啊，电流回头线号是 a、 b、 c 四百开头的，然后第二回路线号是 a、 b、 c 六百开头的，我们储能线号回头是八七幺到八七九进行回头的。然后大家看懂的这本资料 啊，就是给大家把现场的这些，让不同配电柜的原理图柜子里面二次接线整理一起，大家收到这本资料扫码开视频的时候配套的一百多节课，然后就是给大家讲原理的同时结合一些实则的配电柜讲接线。这本资料就是在我们视频的左下角啊，大家有对原理图的看图和接线感兴趣的我们一起来学习。
902小明电工学堂

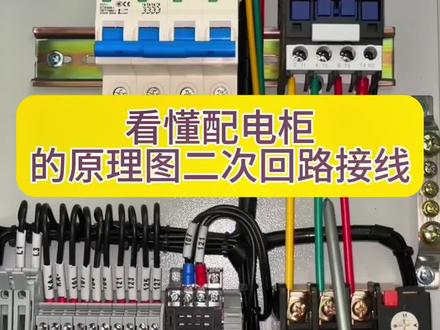

01:37查看AI文稿AI文稿我们一起来看一下我们这个培元风机柜子园林图的看图和二次图的一个接线，现在看到就是空着回头图，在空着回头图面看到这个 l 一就是空着回头火线的起点，然后这个火线起点是从我们交流接入上端黄色的 a 小火线分支出来一条一点五平方线，经过我们的保险丝， 然后经过保险丝之后继续呢看我们原理图，然后经过保险丝之后出来是幺零幺火线，先接 hr 红色的电源灯，我们这个 hr 红色的电源灯它是装在了我们配电柜的柜门这边的。呃，我们大家现在看的就是柜门这边 hr 红色电源灯， 然后我们幺零幺的火线继续经过保险丝要接叉 t 三，然后这个叉 t 代表端子牌，接下来在我们的端子牌的三号端子这边，我们可以看到他接的就是幺零幺火线。呃，经过保险丝之后，幺零幺的火线他也需要给我们 s a 的手自动转换杆的手动触点，自动触点同时要把幺零三火线电都给送进来。呃，我找到我们柜门这边，大家看到这就是我们的 sa 的转换开关， 我们把幺零幺的火线从他的上端接进来之后给我们的手动触电和自动触电同时把幺零幺火线送过来。 大家看到的这本资料就是我给大家把现场这些不同配电柜的原理图，柜子内部的二七线整理在一起，配套的视频就是结合这些实实在在的配电柜， 大家讲原理的同时讲柜子内部线怎么接的。扫码开视频的时候，配套的一百多节的视频课程中，大家还可以学习到有关高压柜子一些二次实图和 app 变频器的讲解，这本资料在我们视频的左下角，然后大家购买这支电笔之后，电笔和资料给大家一起发，大家有对实图接线感兴趣，一起来学懂它。
645小明电工学堂
