电车充电器改可调电源详细教程套件
粉丝2.5万获赞10.2万
相关视频

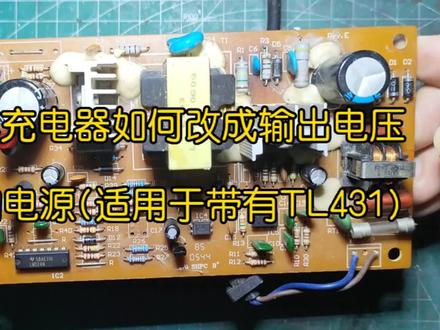

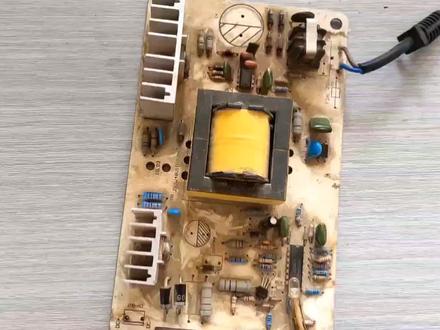

07:08查看AI文稿AI文稿啊，大家好，这是一个电动车的充电器，我今天就用这一个电动车充电器来讲一下如何进行输出电压的调整。这一类开关电源呢？谁是反机式开关电源？ 弄清这个调压原理，我们首先看一下他的后机的反馈电路，为了说明开关电源的输出电压调整的原理， 我们划了一个开关电源的后机反馈电路。反馈电路应用到了 tl 四三幺，输出电压通过二二二二四和二三分压在二三的上端，获得一个二点五负的控制电压，电压升高超过二点五负十就 优惠是二一光欧的一二角以及 t 二四三幺这一类。这一路倒腾，使三四角的电阻减小， 从而使二角的电压升高，二角电压升高，对于三八四二来说，六角输出信号的占空比就会减少，从而控制后级的电压降低，这是一个负反馈的过程。 现在为了调整输出电压，关键就是要调整二二二四和二二三这三个电阻中任何一个电阻的组织。在这里我调整二二四的组织，我用一个欧式前欧的 电尾器来电器，二点五除以二点一三乘以二二 加二二四加二二三的总组织就等于后级输出电压。如果增加二二四的组织，那么后机输出电压就会增加，减小二二四的组织， 后期输出电压会减小。注意这个地方的二二不能省略，因为当二二四减小为零的时候，后期输出电压会全部加载到 四三幺的控制端，会使四三幺去穿伤害，所以必须添加一个二二。由于变压器提供了三八四二的供电， 如果后机输出的电压过低，那就会使三八四二的供电电压降低，从而使三八四二停止工作，所以我们不能让后机输出电压太低。 边呢，我们就用实际电路来演示一下好后机的反馈电路原理啊，我们通过电路图已经看明白了，下边呢，我们用实际电路来进行一个演示啊，为了演示出后机反馈电压调整式 对三八四二输出 pwm 信号占空比例影响，我同时啊，嗯，加了一个试播器，嗯，通过试播器的来显示这个 输出信号占空笔的变化。这是一个五十千欧的电容器，我接在了我们电路图中的这个二十四这个位置，因为他是前几部分，他是热地，所以我们在调整的时候手不要触摸这个金属端， 我们把识播器嘞接在三八四二的五角地和六角输出端，调整他的输出电压。看输出电压的变化， 我们先从最低电压向最高电压调整好上电，现在电路已经启动，这时候电压最低调到了二十六点九伏，开始增大电尾气的组织，我们看着 电压最大调整到了六十六伏， 好，再把电压调整调低 好，这个电压的调整啊，只能充二十 六伏调整到六十六伏左右。施波器刚刚开始啊，是解放了，这一次我调整过来，我们再次调整这个输出电压，我们看施波器的占空比亚现在是最小百分之零点 四，哎，不到百分之一，这时候的输出脉冲的缝值大约在十副以上， 因为三八四二的最低工作电压是十点五负，所以不能再向低处调整了，如果再向低处调整，这个三八四二就停止工作。好，这个时候我们开始电压向高处增加， 好，三十四十，这个时候我们看到输出脉冲 占空比啊，有不到百分之一，现在已经提高到百分之二点三。由于输出电压的提高，三八四二的供电电压也在提高，这时候的供电电压基本已经达到二十伏，我们机器在提高提高到最大，三八四二的供电 已经达到了三十伏或者三十多，不能再增加了，如果再增加的话，三八四二的供电电压会进一步提高，超过三八四二的最大供电电压，这时候三八四二就会召唤 我们。再看电压最大时，这个时候的占空比啊是达到了百分之四到五，这是没有单独给三八四二供电对后期电压的一个调整。这个调整的 范围啊也是比较大的，刚才是采用二百二十伏宫垫的，嗯，调的小了，这个三八四二没有启动， 嗯，调的高了，这个三八四二的供电电压过高，结果把三八四二烧坏了。在这里我仅仅就是用于掩饰，如果真正的想做一个 开完电影的输出电压可调，我们对电源管理芯片的供电呢，必须采用独立的一个恒压供电， 不能让输出的电压对电源管理芯片的供电电压有所影响。好了，这个本期视频呢，仅仅就是说明了将这一类的开关电源输出电压的调整方法，我们一般需要的电压制可能是在模 一段啊，没一个范围内，并不是说我们一定需要从零到一个很高的电压值，还要考虑到这个开关电源的输出功率，如果输出功率很小，电压调的很高的时候，那么输出的电流非常小， 他的实际作用也不大。好，本期视频呢，就到这里啊，感谢大家的收看。
652电子技术实验
08:39查看AI文稿AI文稿好，我们经过调整，把这个上风牙电阻给它换成十 k 的，然后呢这个可调电阻呢，给它换成了这个五十 k 的，现在我们来调节看一下， 最高可以调到七十伏，对吧？这个电阻呢调节不稳定，这种是普通电阻，我们要用那种多多圈的啊，调节就比较稳定了，这个最低呢可以调节到三三伏啊，有三伏这么低的电压就可以够用了啊。 前面我们发了十个段子啊，来讲解这个电源板啊，他的工作原理，现在呢我们将这一块板子给他改成一个可调电源，可调电源呢，在家电维修里面呢，还是使用价值还是蛮高的， 有时候我们不知道哪一个起线短路，我们可以用可调电源调一个电压加在上面，然后用烧机打发来看看究竟是哪一个坏。另外呢，有时候我们需要给某一个电池激活，我们可以用可调电源，想来几伏就来几伏， 还有呢，有时候在修电路板的时候，是吧，我们可以用外加电源的方法，想要多少伏我就调个多少伏。所以呢，我们可调电源在正常维修中啊，还是不可缺少的一个 东西啊，往上升呢，你可以就是将这个组织搞大，搞大一些，搞大一些呢，他就可以升到啊，六十伏，七十伏，八十伏啊，随便都可以啊， 都可以调啊，我手里面有一个这个十开的，所以就用这个十开的，现在呢，嗯，是四到四十几伏啊，反正你等待了他这个调节的理论，那么 你想搞起呃，上上线多少啊？还有下线多少，你可以自由的啊，去调控啊，自由的调控，下面我们来讲解他的工作原理啊，我们先看一下这里面有两块小板，四条线，这块小板四条线 两根呢，是接二百二十伏，两根呢是直流电啊，接在这个主板上，这个二百二十伏接在哪里呢？就接在二百二十伏进线上，这个板子是在二百二十伏呢，也就接在他的二百二十伏的进线上，对吧？还有这个板子， 这个板子啊也是在四条线，两根二百二十伏啊，接在这个二百二十伏进线上，两根这个两根这个输出啊，接在这个主板上，接在主板上，那分别都是接在哪些位置呢？ 我们从图纸上来来看一下啊，来看一下，还有这个可调，可调的啊，这是可调电尾器，多钱的？可以调个啊？四圈八圈的啊，你可以搞一个四十七块的啊，也就几块钱。这个小表呢，你可以买一个， 买一个这个十安一百伏的啊，我们也不需要搞一百多伏，搞个六五六十伏就够用了啊，够用了。这三根线怎么接的呢？这三根线，红线和黑线啊，这个小 这个东西的红线和黑线接在冷地部分的地红线呢，接在啊这个小板的输出的低压磁流电上啊，也就是这个小板输出的低压磁流电的十二伏上，接在十二伏上，也就是给他供电的 这个黄线呢，就是接在这个输出啊，电压输出可调可变电压输出的那个正极上啊，正极上， 好，那么这个我们就清楚了，就清楚了，那么这个两个出线是是怎么回事呢？你看这个出线，这个出线呢是这个输出的负极，对吧？这个负极这条线路呢，给他割断，割断了，然后红线接在这边，黑线接在这边，你看我这里面割断了， 连电路板都让我用钳子给它夹断了啊，夹断了啊，来，我们来看，从线路板上，从这个图纸上来看一看，理论上讲，对吧？我们想改变这个输出电压， 我们只需要改变这些电阻，对不对？这些电阻，但是这些电阻改变，当降低到某一某一个 数值的时候，那么呢这个电压就消失了，就没有了，对不对？当你降到了三伏两伏的时候，你这上面的电压是不是也降的这个输出只有啊五伏了，那么呢他可能连三伏两伏都没有了， 都降成一点多伏了，一点多伏肯定是不能驱动这个光藕了，是不是啊？这一条反馈电路是不是失效了，对不对？所以呢我们啊不能够啊，用这原来的这个电压了啊，这个光藕我们必须要给他重新供电，所以呢我们就搞了一个小板，然后呢接在这个电容的两端，接在电容的两端， 这是多少伏呢？是十二伏，我们就搞一个十二伏输出的一个小板子啊，接在这个上面。那么还有这边，当他输出电压非常非常低的时候啊，输非常输出，输出电压非常非常低的时候，那么这边的这个二十供电也 降的只有几伏了，那么呢这个芯片就要停震了，芯片也就停震了，这时候怎么办呢？这时候我们将这一个芯片工作的电压也给它供电，加在这个电容的两端，对吧？那么我们外接了电压， 他原来的电压怎么办呢？我们就要给他割断啊，就给他割断，你直接将这个二极管给拉掉就行了，二极管拉掉就行了啊，或者给这个电阻拉掉就行了。那这边一样啊，将这个二极管给他拉掉啊，这个二极管拉掉就好了。 然后呢电压就接在这两个电容上，因为这两个电容比较好找啊，对不对？那么在我们这块板子上面，我们来看一下，是哪两个电容 啊？接到哪个位置这个电容上接一个十二伏，对吧？在三八十二这一个电容上接一个十八伏或者二十四伏啊，十八伏或者二十四伏，因为只有到十八伏或者二十四伏他才能够 正常工作，对不对？所以呢你要给他搞一个二十四伏也行，十八伏也行啊，啊？你给他接十二伏不行啊？十二伏他不工作啊，因为他的工作电压启动电压啊，要十六伏以上啊，十六伏以上。 好，这两个小板就这样接好了，对吧？那这时候我们剩下的就是调控，调控，调控的话呢，我们需要调控这个电阻， 这里四个电阻，对不对？这里面一共有四个风压电阻，六点二 k 三十 k， 一点三克三百六十 o， 对吧？从这上面分压，分一个二点五，二点五伏的电压，然后送到二点五伏的电压，然后送到这个，呃，广电送到这个 tl 四三幺啊，这个参考器上二点五伏电压，二点五伏电压，那这时候呢，我们就 是改变这任何一个电阻，是不是改变这个任何一个电阻，给他换成一个可调电阻，那么都能改变他的电压，但是呢你改变的不好，那么呢你的电压范围呢？嗯，并不理想，打个比方来讲， 我改变啊，我来改变这个六点二开的，对不对？六点二开的结果到下面呢有一个三十开组织很大，你搞一个四十七开的，在上面改变的范围啊，非常窄啊，非常窄，那么我们怎么改变啊？比较合适呢啊？我设计的是这样设计的啊， 把这个三十块的给他拿掉啊，三十块的拿掉，然后六点二块的呢，给他换成一个十块的换成一个十块的换成十块的呢，然后将这个一点三块的这个电阻啊，这个电阻给他 换成一个四十七 k 的一个可调电阻，这样呢可以从啊三伏调到六十多伏，这个电压范围比较理想啊，比较理想啊，当你设计的结果啊，输出的电压 超过了这个六十伏，这个这个电容就要换一下，因为这个电尾这个板子啊，他这个电容用的耐压值比较低，用了五十伏的耐压值，其实他的输出电压呀都是五十多伏，只不过呢高了个十伏八伏的，对他没影响， 但是你又给他调高了，变成了六七十伏，那么呢你这个电容就要换一下啊，换成一个这个一百伏蓝牙值的啊。另外呢这地方还有个二极管，这个二极管就是这个主板上的 这个位置的一个二极管，这个位置的一个二极管啊，把这个二极管呢给他取掉，取掉。他这个二极管呢是受到这个这个呃三二十 lm 三二十控制的啊，我们现在呢就不需要他控制，所以呢给他拉掉，给他拉掉，免得受他影响啊，调节的时候受他影响。
617六安市叶集区陈德
04:02查看AI文稿AI文稿老铁们大家好，这是维修好的电动车充电器，这次我们大概讲解一下改成可调电压的方法， 我们先看一下未改之前输出的电压，插上插座看一下此时输出的电压，五十五点五九伏。接下来我们说一下改可调电压的方法，以及用到的 零件，我们来看一下都需要改哪些方面，这是需要改的内容，加两个辅助电源，一个十二伏和一个十八伏的。 第二，将固定组织电阻换成可调电阻。第三，加一个电压表显示电压。我们来看一下这两个辅助电源都要加在哪里， 一个是加在热地的，一个是加在冷地的。首先我们在热地加一个十八伏的辅助供电，需要将启动电阻幺五零 k 的这个拆下或者断开一脚，还有这个二次供电整流的二级 机管一端挑起或拆下，然后十二伏的电源加在输出辅助供电，同样是将辅助供电整流二极管一端挑起或拆下，然后把十二伏电源加在辅助供电滤波电容两端。第二，将固定组织电阻换成一个可调电阻，说的就是这两个电阻，这两个电阻非常的好找， 首先找到输出绿波电容两端正极接的一个四分之一瓦的那个电阻，顺着电路走就可以找到的这两个电阻，然后找到另外两个电阻，下拉电阻， 上拉电阻组织越大，电压越高，反之越小，也就是说芯片三角电压越高，输出电压越低，我们只需要改变这两个电阻的组织，就可以改变输出电压。接下来我们来看一下实物室， 我们在食物上看在哪些地方加辅助电源，首先我们要找到热力开关芯片的启动电阻，也就是这个大电阻， 我们之前加上的还有这个辅助供电整流的二极管断开一脚或拆下，以及输出部分。辅助供电整流的二极管一脚翘起或断开，然后将两个辅助供电的引角用导线引出来，用可调电源供电，都接到电容两端， ok， 已经都接好了， 启动电阻翘起，辅助供电整流二极管翘起，低压部分也是一样。然后辅助供电的银角线已经引出来，然后我们再将固定组织的电阻换成一个可调电阻，就是这两个电阻，我们首先要找到这两个电阻，这两个电阻也非常的好找， 我们只需要找到输出绿波电容两端正极，接着一个小功率大概四分之一瓦的一个电阻，就是这个电阻，然后这边又串了一个电阻，将这两个电阻拆下，换成一个 可调电阻，就是这个可调电阻，现在将它加上去，可调电阻已加上，这两个电阻也拆下来了，他们的位置就在这两个地方，这还有这。然后我们将电压表也加上去，好显示电压。 接下来我们供电看一下效果，看是否可以改成功。好，辅助供电都已加上，插头也已经插上，这边辅助供电十八伏，然后这边十二伏，现在是最高电压六十一点九伏，接下来我们调节电位器，看输出电压会不会下降， 看电压变化，逆时针调小，顺时针调大，电压开始下降了，已经调到二十七伏了，再往下调还是比较稳定的，已经调到最低了二点五伏，再往上调。 好，接下来我们接一个负载，我们先看一下他的短路电流有多大，短路的时候最大电流也只有一点七二八安，也算是短路保护了。接上一个灯泡，看一下效果，我们接上一个十二伏二十一瓦的灯泡，看他这个待在能力如何， 怎么样，带在能力还是没有问题的。觉得怎么样老铁们感兴趣的话可以自己动手改一下，非常的简单，也没改几个地方。 点赞加关注，每天学电路，感谢老铁们观看支持！
592电识分享阿亮
08:06查看AI文稿AI文稿老铁们大家好，今天的话就把这个电动车充电器啊，给它改成可调电源。这个充电器是坏的啊，然后看一下后面的参数啊，比较脏，不知道丢了多久了。 然后这个是七十二伏三安的三百瓦的充电器，然后上电看一下啊，是不是坏的啊，直接插上啊，灯也没有亮啊，风扇也没有撞，这边是坏的， 给他修好再来改主板给他拆一下啊，看一下背面，这里的保险丝已经炸断了，这个铜箔保险丝啊，应该是有短路的，开封管应该短路，芯片有可能也挂了，现在检查一下，测量一下开封管啊， 短路，短路，三个角的短路，完蛋。再来测量一下二极管，没问题，没问题没问题，短路，这一个短路这里也可以看到这一个取样电阻也炸了， 把这些坏的拆掉，全部坏的材料已经拆下，再来测量一下三八四二的六角对地这个数值不对二极管还有这个线路电阻给他更换掉啊，开关管损坏呢，百分之九十九啊，都会坏掉，这个三八四二直接给他更换啊， 只要查一下这这里的这个零欧电阻，还有这边的这个电阻有没有变质或者开路就可以了，直接给他更换。三八四二已经更换掉啊，然后检查这里发现没有问题，直接把开关管装上，然后呢供电电压十六伏以上啊，就可以了，直接短接这里启动电阻， 看下有没有启动。已经亮绿灯了啊，证明已经修好了，看一下绿灯亮了就修好了啊，下面就是改可调。然后呢把这个保险给他装上啊，串联一个灯泡直接插进二百二，看一下工作正不正常，好绿 灯了啊，没问题。然后测量这立波电容两端输出电压八十四伏，非常稳定啊，现在可以改可调，这个充电器就损坏这一些啊，下面来改可调，然后呢这个可调小板啊， 把这个线先连接好啊，对应的那表头上面显示这个红黑线连接上啊，然后这边这边也是有标注的，是吧？红黑环表头连接上，然后把变位器十 k 两个十 k 啊，看到没有？十 k 两个连接上，大用。还有这一块辅助电源啊，这块辅助电源是专门改了十六伏的啊， 也是备用。下面来处理这个电路板，然后来看一下电路板啊，这有个滤波电容，我们看一下这边，然后呢标注一下啊，标注一下，拿这个笔标注一下，这边是负极，这边是正极，然后呢这边过来，那么这几个就是启动电阻，一般启动电阻是一百五十 k 到两百 k， 然后通过这边 摇过来这里到这个滤波电容，然后进入他的这个七角，跟着线去走就可以了。这里这个电阻需要短接，然后我们白线，需要这个辅助电源的白线啊，需要接到这里来，这里要切断， 这里要切断，或者把这个电阻给他翘起来。好，那么现在就已经处理完成了，这里短接，这里二极管的正极切断，启动电阻切断，那么前极部分就已经解决完成了，后面到后极部分，后极部分也是啊，找到这一颗二极管，这里是二次供电，他这里前面也是一个辅助供电， 给他翘起来或者切断。好，那么这个二次供电已经切断啊，后期的，然后呢，这边光偶，我们看一下光偶的位置的话，这里有个凹槽，有个凹点，看到没有？这个凹槽就是一角，你自己可以把它标注上去一角，这个一角给他切断。好，现在这样就已经处理完成了。这个电路板啊， 光偶一角切断，后极二次供电切断，前面这里二次供电，辅助供电，这里二极管的，这里切断，启动电阻切断，然后这里有电阻的可以短接，如果没有不用管它 辅助电源啊，正负极直接连接这里的正负极就可以了，然后呢找两根导线啊，粗一点的，这里是输入，然后直接连接这边电容正负极啊，就是后极，这里这有个电容正负极连接。好，注意啊，正负要区分，连接上， 然后呢光偶的一角，二角啊，可调小板上面的一二角连接光偶的一二角就可以了， 到这里呢，后极部分呢，就已经完成了连接四根线输入的正负极，光偶的一二角输出的话，另外接现在来连接前面，然后就是辅电部分啊，这个辅电小板是专门改过的。 好，前面这两根啊，黑色和红色连接大电容的，正负极，黑色对应负极，红色对应正极，然后这根白色线他下面是没有整流滤波的，需要连接这一个二极管给他整流，然后过来这里一个电容滤波 就可以了，那么全部就连接好了，然后呢把这个定位器啊往这边扭，扭一点点，每一个啊拿过来给他扭到最低，再往上扭一点点就可以了，这样子就可以上电了。这个风扇呢，这边有一个风扇的口啊， 直接给他插到风扇的这一个供电口就可以了。 ok， 然后呢串联一个灯泡在二百二这里啊，然后直接插上上电 好，输出正常。这个是调压，这个是调流，我们调下电压，看一下能不能调调节电压啊，没问题，最高能多少？最高六十伏，如果不够 我们可以在这边调啊，调这一个电压校准，想要多少伏就调多少伏，那么这个充电器我就给他调到。呃，零到八四伏吧， 正常工作之后呢，达不到理想的电压，变味器调最大了，我们可以直接调这里一个电压校准啊，你需要多大啊，需要多小就可以调他就可以了，这里的话就给他调到零到八十四伏啊，那调这个电压校准，你需要多少就调多少，这里就不方便拍摄啊，那我直接调到吧。 好，那么这里就是零到八十四伏左右啊，那么就可以调节了啊，零到八十四伏，那么就改装完成了啊， 后面就是这个外壳开孔啊，这些我就不拍了啊，谁要，主要是开哪里放的下这个表头还有这个板子，你就随便开啊，无所谓。好，那么这个就是零到八十四伏的可调电源就已经搞定了啊， 调节电流也是一样的啊，先把它的电压调低， 给他调到几伏就可以了， 这个调下来的这个速度的话，取决于你这个放电电阻啊，如果他没有放电电阻的话，需要自己加啊，他就调的快一点，把电量调下来之后呢，想要多少电流就自己调啊，然后这里的话先给他调最小啊，调到一半或者再短接输出。好，那么这个充电器呢，这个电流调节调到最大， 然后呢？先把这个调电流的这个校准电流的这个啊，电流校准给他调最低，你需要多少安，零到多少安就调到 调到顶，零到多少安就可以了，因为这个电位器已经调最大了，你在这里调的话，零到三安就是零到三安，零到五安就零到五安。现在目前这个充电器给他改的是零到五安，哎，五安左右，怎么说呢？因为他这个板子 上面这一个整流二极管的参数啊，不是很大，只有八安，那么不能改的太大，给他改到五安是可以顶得住的。改的时候也要看一下他这个整流二极管的参数啊，比如说他没有达到要求，你不能说，哎，我想要每一个充电器我都搞到零到十安， 那都不行啊，要看他的参数，比如说这个是八安六百伏的，那么只能改到零到五安，不要直接给他改到什么零到十安，他顶不住啊，发热严重会会爆的啊，这个充电器还是会炸的。这个充电器的话，直接给他改到零到五安就足够了啊。当这些步骤完成之后呢，我们可以直接不用串联灯泡了，你看这个不用串联了， 输出连接一个灯泡，直接插上去啊，就可以了，我们先把这个电压调下来，调到最低啊，我们从头调起啊，调最低，然后插上二百二，好，插上二百二就工作了啊，我们就可以这里没有串灯泡啊，直接调节就可以了，串灯 怕他起不来了啊，那么就零到八十四伏左右啊，稳定啊，输出调节是没问题的，调调节电压没问题，调节电流看一下啊，往回调啊，因为这个阀直不在这里啊，电流也是可以调的 正常以上步骤啊，全部完成啊，调压调流都没问题了，那么这个充电器就改装完成了啊，包括维修改装一体搞定啊， 不懂的老铁可以多看几次啊，改装非常简单。好，那么视频到这里了啊，感谢老铁观看啊，双击关注，一起搞电路。
935博白大海歌-逆变专家
02:45

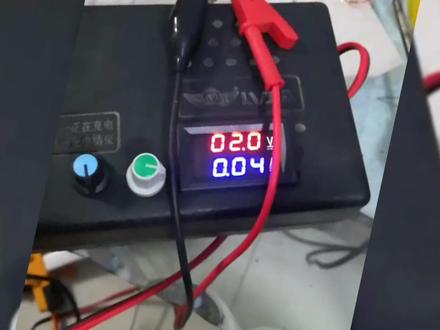

03:14查看AI文稿AI文稿哈喽，大家好，本期视频呢，跟大家分享一下电动车充电器改可调电源，我这边呢是一个小功率的板子，嗯，电压改六十零到六十伏可调， 电流零到三可调。那么下面我们来演示一下，这边是调压电位器，这边是调流电位器，我们来看一下， 因为我手上没有精密多圈的，我这个是不是多圈的，所以需要拧的慢一点。精密多圈的呢，他的圈数多，可以慢慢的拧，呃，他这个持续度也是很好的， 看一下零到六十伏，嗯，我这个呢可能稍微高一点，大概在六十四，六十五伏左右， 六十好拧到头了，六十六十四点六 啊，我们给它调下来，下面我们带一下附带。 他这个之所以下的慢呢，是因为，呃，这个电容啊，里面还有电压，然后需要放放掉电压他才能归零。那么下面呢，我们来看一下。这个是电动车上面的一个灯泡，他是十二伏二十一瓦的 电流大概在一一安一点九安到两安，我们来看一下，首先我们把电压调到十二伏， 好，有点高了，如果是精密多圈的话，可以慢慢调，我这个不是精密多圈的，所以需要一点一点的来调，特别麻烦。嗯，等后期的话我会 重新给他改一下，十二点三伏也还可以，我们来看一下啊，看一下电流，这个电流可能要高一点 啊，一点七两按两，二点一，二按二点一按，我们可以通过电流调电流，调一起来更改它的电流。大家看一下电流表 啊，现在是一安灯泡很灭好没了，下面呢我们就直接短接试验一下 它的最大电流是最大电流，首先我们给它短接，镊子短接，然后呃，慢慢的把，慢慢的把这个电压调高， 大家看一下啊，好好，现在三按了，不管你再怎么拧，始终保持不变。六十 对吧？三安多一点，我前面设置是三安没有精确，反正多多少少好，由于时间关系呢，本期视频就到此结束，喜欢的朋友双击加关注，后期会持续为大家更新电子技术视频，感谢大家收看！
136电子李杨

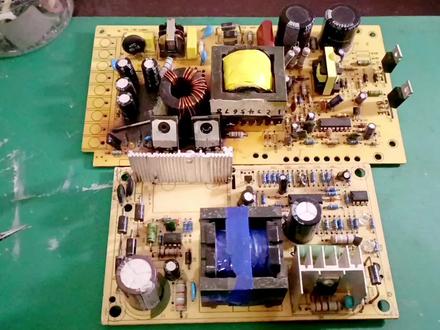

03:10查看AI文稿AI文稿我们来讲一下这个开关电源该可调电源它所需要注意的事项，那如果您对这个该可调电源感兴趣呢，一定要把视频看到最后，不管是这种 led 开关电源 改可调，还是这个电动车充电器改可调，首先我们必须保证呢这个开关电源这个充电器他是可以正常工作的，那如果在改的过程当中出现了故障，那我们要把它修好，然后再继续进行。那我们现在呢以这个充电器为例，来讲一下 改可调电源所需要注意的事项，他的一些基本操作步骤。首先第一步我们要把为这个三八四二提供启动电压的这个启动电阻给拆掉，我们可以看到这边呢有一个 店主呢已经被拆掉了，那么他的这个一端呢连接的是这个四个整流二极管的一个输出端，就是这个，然后他的另一端呢我们可以看到他连接的是三八十二的这个七角，我们知道他的七角呢是三八十二的电源，按脚 它一般是一个一百五十 k 至三百 k 这样的一个电阻，或者是两个电阻串联的形式的。 其实我们知道这个三八线在启动之后呢，这个启动电阻就没有作用了，然后为他提供这个点的呢 这个高频变压器的一个辅助绕主，那么我们要把这个因为我们这边呢要单独的加一个这个呃电源，所以说这个辅助绕主呢，我们也必须把他的电容呢给他拆掉， 我们看一下这是辅助绕组这边出来的一端，然后呢他的另一端呢连接的是这个这个电容， 那么这里呢是一根跳线，我们已经拆掉了，然后我们拆掉之后呢就可以接一个这种十六伏以上，然后电流呢可以达到一安的一个独立的电源，那么这个电源的输出端呢，接这个三八四二的 电源管理芯片的五角和七角，我们这边有标就是他的负极呢接五角，然后这个独立电源的电源线这一端， 我们要和这个板子的这个电源线的这一端并连在一起，我们必须保证在跟这个整个这个板子上电， 同时这个小的独立的电源能够给这个三八十二呢提供电源，提供这个工作电压。另外一个呢就是我们在接好这个独立电源之后呢，不要单独的给这个独立电源商店，很容易击穿和他相连的一些 原件，比如说这个开关管，所以我们这个独立电源在上这个板子之前呢进行测试，就是 他的电压够不够，电流够不够，他的功率是否足够，一旦确定之后呢，我们要保证把这所有的东西都改好之后再给他上电，下期继续。
368生活小修理
02:57查看AI文稿AI文稿老铁们大家好，有老铁会疑问这一个可调小板能不能改到其他芯片上使用？这是一个四九四的半桥方式的，这个电动车充电器也是可以改的啊。 呃，你看这个线的话也是只有六根，也是只有六根啊，上面的线只有六根，接线方式也是不变的，但是你要会分析电路，然后再改，这样才能改啊。 首先我们先屏蔽掉后极，这里就是给后极供电的，我已经切断了，包括这个变压器前面也要切断， 然后这个饭店店主他他是上面没发现有，然后我自己加了这个饭店稳压，店主，这样子效果会更好。那么这个小板已经改好了，我们试一下啊， 这个四九四的芯片也是可以的啊，没问题，他这个是呃，他这个也是可以在上面改的，你看他这边是有一个正极的取样，做一个稳压，然后这边也是做了一个。呃，这边有一个取样电阻也是做了限流，也可以在他原有的基础上改，但是说我们用小版的话是最快的方法，这样是最快。 好，我们试一下，好给他上电，先改其他充电器的话，你们可能要会会等分期电路才能改啊。那么这一个是没问题的，我们试一下直接给他上电啊。 啊，最高八十九伏，但是说我们想要多少，我们可以还可以加啊，调零看一下啊，这个电位器比较粗，我们调一下没问题啊，直接零伏啊，没问题， 最高就是八十 啊，九十伏左右了也不错。他说你觉得电压还不够高的话，我们可以再调节这个电位器，这个电压叫准电位器，可以再次再提高这个电压啊，还是可以提高的，我们看下能不能提高啊，如果不能提高，那么就是这个充电器已经满了，就是占空笔已经他已经满了， 已经受限了，你看他最高就是八十九点，哎，八十九，八十九，九十伏左右了，高不了。 好，那么这一个充电器的话没问题了，往上调也没用啊，他最高就这么多了啊，是可以的，是可以的， 四九四也是可以改的，也是一样的节省方式，没有什么特殊的地方，也是不错的，非常稳好上电。 那么这一个小板的话也可以应用在这个四九四上面，但是一定要会分析电路，这样才能改啊。没问题啊，是 ok 的， 后面的话我会在他原有的基础上改调压调流，不用这个小板，我们再来给他改装一次啊。好，本次视频就到这里，感谢老铁的观看，双击加关注啊，一起搞电路。

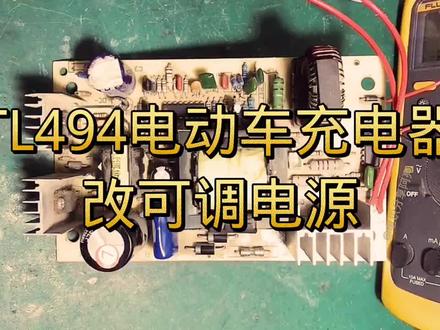

04:58查看AI文稿AI文稿朋友们大家好，我们利用这个废旧的电动车的充电器来改装这个可调电源， 我们每个家庭有很多这种淘汰的充电器没处使用，我们可以利用这个充电器改装一个可调电源，给家里的电器或者是一些 diy 小东西可以供电使用， 也是非常不错的，最起码他的成本比较低廉。我们今天就简单的给大家说一下这个改装的一些改装事项和改装方法， 给大家看一下。我手上这一块就是一个电动车的充电器，废旧的充电器，它是一颗四十八伏的充电器，那我们就利用这个充电器给大家进行一个可调的改装， 他这个主控是一个芯片，是一个 tl 四九四芯片，比较常见的一个芯片，很多电动车充电器都用采用这个方案，还有三八四二芯片， 由于时间的关系就不给大家说这个原理了，就直接给大家说一个改装都需要改装哪里，我们一看就会的那种。 好，我们先给大家说一下这个改装的需要拆下哪些配件。我们首先看一下这个需要断开的电路， 首先找到这两颗开关管，开关管有两个启动电阻将它断开，我是断开的一端，相当于断开是一个道理的，两个都断开， 其实这个四九四的第十二角是一个芯片的供电，一般我们找这个十二伏 到十五伏的这个宫殿都可以一个接地一个接十二角，另外他自身的宫殿是用这两颗二级冠 整流二极管来给他这个十二角提供一个电源，所以我们将这俩二极管直接断开，不让他自身供电，我们找一个十二到十五伏的 废旧电源版装一个就可以了，直接接到这个四九四得十二角就可以了。 好，下面我们看这个调压，我们知道调压电路需要找到电源的输出，这颗为电源的正极， 也就是四十八伏的正极，我们往这边看会发现有一颗这个启动电阻， 我装的是一个下拉电阻，也可以去改变上拉，也可以改下拉，它的原理是相等的，所以我这边是断开的一个下拉电阻，我们看一下它的位置，在这个位置我也是直接给它断开。断开以后 我们可以找一个多圈的电位器，我用的是这个简单的，因为手里只有这个，就跟大家说这个原理，可以找一个多圈十 k 至五十 k 电位器， 多圈电位器，二十 k 电位器，我们直接接在这个下拉电阻上面，将原装的这个下拉电阻给断开，这两个是并联关系，给它断开，断开以后我们就利用这个可调电位器来实 现这个调压。我们改装的话，我们最好是买一些那个多圈的 精密可调电位器比较方便，我们现在开始操作一下，我们看一下，看看这个改装情况。好，这个我们已经焊好了，我们只需要加一个供电两百二十伏输入，然后加一个十五伏的供电， 然后就可以调节了，调节这个电位器可以改变电压，我们现在来验证一下。好，我们将这个两百二十伏输入线接好以后， 我们将万用表直接接在输出上面，打到直流档，然后接这个十二伏， 我们可以直接接到两颗二极管上面就可以了，也可以接到十二角，都一样，它是相 通的。好，我们上电调节一下，上电以后发现这个输出电压是五十三点吧，通过这个电位器调节，这个电位器调节可以改变它的电压。好，我们一直往下调，可以调节的， 旋转这个电位器就可以改变他的电压，我们还可以改变他为十二伏、二十四伏都可以的。 建议大家调节这个电压，驱度不要太大，太大的话这个变压器对电流有噪声， 调节非常平滑。感谢大家观看，点赞加关注，每天学电路。
193电识分享阿亮

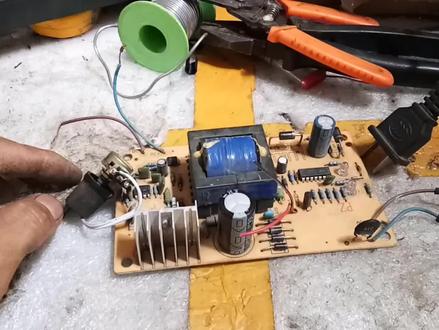

04:13查看AI文稿AI文稿朋友们大家好，这里是小杰修理，我们用一个电动车的充电器，我们只需要一个元件就可以做可调电源，很简单的， 我们只需要找一个这个是六十伏的电动车充电器，六十伏二十安的最好是这个什么 三八四二的芯片工，这种的插片机的好好搞一点， 大家看我们只需要把这个就是这个给光藕这边的这个有个四三幺， 这个四三幺的第一角和第三角我们只需要串一个一百 k 的可调电阻可调电位器就可以了， 这是我提前弄好的。嗯，这个电容器有三个角，大家看一下，如果说我们往这边调电压高的话，我们就把这个 角看到这个上面往这边调就是电压低的，如果说我们想把这边电压高的话，我们这个角换到这边往这边调就是电压高，往这边调就是电压低的，就是这样的，我们插上电给大家看一下。 好了，我们已经接上电了，我们用万用表测的时候给大家看一下， 大家看这个没接这个电容器的时候是七十二伏，这是六十伏的充电器，接了电容器就变成六十八伏了，我们可以这是最高的调到六十八，大家看这是慢慢的 可以变小， 最低的话能调到二十六伏，很稳定的。 再看 他这个调到大概就是四十八伏的时候， 漂了四十必须四十七伏左右吧，这个灯会闪到 大家看，因为这个频率就很低了，和这个供电就不稳定了。呃，我们可以把这个，把这个给大家看一下 这个三八四二的第七角，三八四二，三八四二，他是 这个三八四二的第七角，可以搞成独立供电，就是从二百二十伏这一头过来给他独立供电就是第七角，嗯，给他个十八伏和十七伏都可以，给他个，给他一个电源独立供电，然后这个就不闪了，很稳定的， 这个小幅度，大家看六十八伏到四十四十七伏很稳定的，最低的话能调到二十六伏， 这是一百 k 的电阻，我们只需要在这个地方，就是这个光炉，这里有个四三幺四三幺的第一角和第三角，定一个这个变位器就可以了。 好，我们找个盒子给他装起来，然后我们有时候维修什么东西的时候，需要多高电压的时候调的要方便一点， 这就是电动车上的充电器，现在我手上没有十八伏的电源，如果说我手里面有十八伏的电源的话，我把 这个电源给这个芯片独立供电，然后电压就能调到更低。然后呢我们装到盒子里面，这个电位器我已经装到里面了，这里开一个孔，电压电流表装到里面就可以了。 好了，本期的视频就给大家分享到这里，喜欢我的视频的话长按点赞三秒钟，给我最大的鼓励，让更多的人看到。好了，朋友们再见。
300晓杰车行 工频逆变定制
02:40查看AI文稿AI文稿用电动车充电器改的可调啊，我们调电压，现在带这个电动机调电压。 大家好，我是大德，你们看到的这是一个电动车充电器啊，改零到四十八，任意电压九十一百，超级简单啊，继续抢啊，十九， 二十二十一， 六十五伏，继续可以往上调啊，已经调到这个 表的极限了，这个表是一百伏的，现在是九十九点一，做好了啊，看正面怎么样，里边做工 这个马达啊，调调电压， 七十三伏，灯不会亮啊，七十九伏，八十伏还不太亮，八十二，八十六也不太亮，九十一百， 看现在电视开着的六十四伏，六十五伏，开始降降降，现在降降关了，把灯闪这样按上，现在是直接插到这个插孔上了，电视 测试一下这个启动电压是多少啊？上面是二百二的，现在我们用十三伏，还是起十四十八，七十八，九十，现在一百，已经一百多一点，这个表都是一百亮了， 是刮胡刀，是多少勇气啊， 也是一百一百一左右 开始啊，看现在十二伏，电影马上下降，不行加电影七十三伏，七十三伏还不行，电影下一百一十五的应该是。谢谢大家的观看啊，以前的作品，然后喜欢做的可以。
126大德拆解逆变
08:27查看AI文稿AI文稿收到老铁寄过来一台充电器啊，来看一下充电器怎么参数，然后呢，给他改成可调电源， 可以看到这个充电器的话，输入功率是七百瓦，然后输出电压七十三伏， 输出电流十安，那么这个充电器老铁要求改到零到一百伏啊，零到十安，但是改不了，只能零到七安，总功力不变啊，给他改成零到一百伏，零到七安搞定。接下来看一下啊，充电器的主板啊，这个主板呢，相当大啊，设计的话相当也不得啊，又缅甸主都不给， 最起码要有一个热敏电阻啊，然后两个一百五十微法的电容，这个是管子，是四十六安的六百伏的，然后使用的是三八四五芯片，可以改啊，这个位置呢，没有热敏电阻啊，给他增加一个 电阻啊，防止这个冲击啊，后面这个整流管没有了啊，给他装一个上去，看下这个充电器是不是好的先。然后呢，后面给他装一个整流管啊， 参数为十六安六百伏的啊，然后测试一下这个充电器能不能正常工作。然后呢？十八伏左右供电啊，直接找到启动电阻短接，就这里短接一下，然后看到电流是一百多毫安啊，正常了，然后看一下后面的灯亮不亮啊， 后面灯已经亮了，证明正常了，输出了，这个充电器可以直接改了。充电器正常啊，然后就是来做一下记录啊，然后这边我看一下这个位置啊，那么这个位置的话就是七角， 然后这边对应的话就是一角二角，然后七角跟过来啊，这里有一个启动电阻，再过来这里还 还有一个启动电阻是串联的，给他掐断启动电阻啊，从这里划断了，然后这边是一个二次供电，他是一颗二极管，然后通过整流通过这边，然后这里有一个电阻直接夹到这个 三八四五的七角啊，然后这个是滤波电容，这里呢就需要把这个电阻短接，然后把这个二极管的二次供电正极的前面啊，这里划断，他这里二次供电啊，二极管的前面已经划断了，然后呢这个电阻一根线短接，然后呢这个是 电压表，三八四二和三八四四需要十六伏启动，三八四三和三八四五需要八点四伏以上启动，然后这个是三八四五啊，那么直接用十二伏就可以了，满足条件就可以。这个辅助电源的话就是十二伏了啊，没改，他就是十二伏改， 改过之后就可以达到十六伏，不用改啊，所以说直接装就可以了，因为满足条件他是三八四五，直接用十二伏电源就可以了。然后呢后极部分啊，这里有两颗整流管啊啊，这个位置这两颗， 然后在他前面掐断啊，这里已经掐断了，然后这个光偶的话，这边是一角，这边是二角，可以看到这个小欧点，小欧点就是一角，刚好就在里面。 然后给他掐断啊，给他从这里掐断二角的话，也可以掐断，也可以不掐啊，都可以。那么这个板上面就处理完成了啊，没有多少东西断掉。启动电阻，断掉二次供电前极， 然后有电阻在七角的位置的话，给他短接，后极断掉。供电光偶一角断掉没有了。然后呢可留手板上面处理啊，就是给他连接两个电位器，一个调压一个调流十 k 的，然后这边这个辅电小 啊，十二伏，直接连接这边十二伏就可以了，风扇的话可以后面再再接啊，先把它调试好光偶一二角，给他引出两根线，一根正，一根负。这个表头的话，这两根线专门加粗的啊，因为电流比较大， 好，就这样子处理好了，直接连接线路。然后呢辅电小板啊，上面有三根线，我用的这个辅电的话，是专门有固定颜色的一个线的，然后红黑线连接这边电容的正负极就可以了。这边也是正负极对应 白色线啊，需要连接到二极管的正极这里，因为这个白色线他没有整流啊，需要整流，然后他这里有个电容滤波才能给他供电。很多老铁做错了，直接跳过这个极管，加到前面就不能工作。 然后呢，这里会标有一个光偶的一角和二角，直接连接光偶的一二角，剩下这两根就是输入端啊，输入正极负极，直接连接后极的绿波令容正负极就可以了，这样就处理 完了，好输入啊，连接这边的正负极就可以了，这个电容的正负极啊， ok， 搞定，现在来测试。测试之前啊，把这个调压的定位器啊， 给他调低一些啊，调一点点就行了。然后呢，就是进行低压测试啊，给这个小板上面供电，供十二伏，让他这个表头亮起来。这里供的就是十二伏啊，然后前几部分呢，给他供一个低压啊， 这里话就攻个十二伏吧，十二伏来测试一下电路能不能正常啊，然后直接把这边正极啊，直接连接这边 这个七角啊，这个芯片七角直接连上去就可以了。然后呢，可以看到他输出正常了啊，输出正常了就没问题，这里把这根线固定啊，然后我们来调一下电压，看一下能不能动啊，调高一点，调高就可以了，因为输的电压比较低，他调上有极限啊，因为这个三八四五占空比只有百分之五十，然后三八四二和三八四四，他是百分之九十 九的占空笔啊。现在正常啊，能调了，直接去掉这根线啊，直接上二百二就可以了，串联一个灯泡啊，然后输入电路里面啊，直接给他串联一个灯泡啊，直接插上电啊，就可以了，安全一定要第一位啊，插啊好，直接亮了啊， 然后调节一下啊，看一下好，调节没问题。看到没有？看最高多少，如果把电位器调满了，还没达到理想的电压的话，可以调那个校准电位器啊，调最高，那么零到一百伏。老铁要的是零到一百伏啊，那么我们然后调这里啊，给他调到一百伏就可以了， 这一个是一个是电压校准啊，一个是电流校准，给他调电压就可以了，然后调这个电压校准啊，给他调到一百伏啊，因为他这个电容的话，这个耐压他也是一百伏的，所以说最好不要超过一百伏啊，这个是安全第一啊，调到一百伏给他就可以了 啊，现在是九十九点几了啊，一百伏了啊，不要调到一百伏啊，调到九十七九十多伏也得了啊，不要太高得了， 那么这个充电器就已经工作正常了啊，没问题，如果他这个电压不是很稳啊，我们需要注意的问题就是 他这个一角和二角啊，这个三八系列芯片，一角和二角他并联了一个电容，假设他上面是一个幺零四，他这个上面就是一个幺零四，这样会导致这个电压不是很稳，我们调高的时候不是很稳压，我们需要把这个电容给他改改小一点，打成幺零四以下，比如说幺零三呢，二二三呢？都可以啊， 啊，就是这么多啊，三三三也可以啊，都可以。下面我就给他换成一个二二三，这里的话就把他这个幺零四啊给他换成了这个二二三一角，二角上面冰凉的电容容量越大，稳压越慢。 然后呢把他原来这根线啊给他连接这边输出正负极啊，还有需要一个注意的问题啊，在这个电动车充电器里面啊，这个品字头，他这个蓝色线是代表正极，然后这个棕色线是代表负极。 注意啊，这一点我们就按照他原有的样子给他弄回去，因为老铁是用来充电池的，这个不管，跟他说一声就可以了。然后呢这里电流就给他调成七安了啊，短接输出看一下，达到了七安没问题啊，然后给他 装外壳就可以了，然后就是清洗一下这个外壳，给他开孔，把这个放进去，搞定，外壳就已经装好了，非常亮货。 然后呢就来测试啊，以防万一。有电线路线有问题啊，直接先串联灯泡插上去好输出啊，正常的啊，没问题啊，调低啊， 下面带窄就要去掉这个灯泡啊，要带窄的话就要去掉这个灯泡，然后呢就带窄一根啊，一千瓦的灯管啊，调调节电压啊，没问题啊，零到九十九伏啊，没问题，调电流看一下啊，电流也是没问题， okay， 带载没问题。好，那么充电器改口条，电源就搞定了，这边是不串灯泡啊，串灯泡是带载不了复杂的，带载能力很低啊。 好，那么这个充电器就改装完成了啊，我连续改过几十套啊，都是一次性成功的，只要你们注意细节啊，都是一次性成功的，没什么问题的啊，那么这个充电器就 ok 了啊， 零到九十九伏啊，电流零到七安，因为这个灯管他最大的就是二点七安啊。好，那么视频在这里，感谢大家观看，双击关注，一起搞电路。
