清华同方无边框显示器拆机教程

二十三点八寸清华同方一体机，屏幕破裂，下面拆机给他更换一张液晶屏。这个一体机之前拆过， 看了一下他那个屏幕的型号，没有找到跟他相同信号的屏幕，找到了一张相同尺寸的液晶屏，这个是他原屏幕的排线，非常的短， 然后我自己做了一根平线的延长线，因为更换的这个液晶屏的话，他这个屏线接口在另一边，这个屏线太短不行。接下来拆下屏蔽罩， 拆下固定主板的螺丝， 拆下固定散热器的螺丝， 拔掉主板上的连接线。这个主板是没有 cpu 的， 这个主板装的是六代的 cpu， 六代的 cpu 还是有点贵，被老板拆掉装在其他机器上了。 取下主板， 在主板的背面还有一张二五六的固态硬盘， 接着拆卸螺丝， 拆下屏蔽罩螺丝， 拿下屏蔽罩，把液晶屏翻过来， 用一个塑料卡片沿着屏的边上划一下，然后屏就能取下来了。 接下来把以前的那个旧胶给去除掉，拿镊子挑一下，然后用手可以直接撕下来，只把左右两边和最上面的那个双面胶给取掉，最下面那个胶不要去掉， 贴上新的双面胶，胶的两头要多留出来一点，多出来的地方是有用的。贴完双面胶以后，上面那个保护层不要撕掉，等一下直接把液晶屏放在上面。 接下来就是通电，用五大师软件，然后打到纯白的画面， 检查一下液晶屏里面有没有灰点，如果有灰点的话，就要抬开液晶屏，然后把那个灰点给清理干净。 确定液晶屏里面没有灰尘以后，抓住刚开始留的那个保护层，把双面胶的保护层从边上抽出来，把左右两侧和上面的双面胶保护层抽出来以后就可以了， 然后用手按下一下，让它贴的更紧实。 这是它原屏幕接口的位置，这是现在液晶屏接口的位置，用角磨机在屏蔽罩上切割出一个缺口，先用记号笔标记一个位置， 这是切割好以后装上屏蔽罩， 再接上屏线和延长线看一下。这是液晶屏装完以后的效果，因为主板没有 cpu， 没有办法用它的主板测试屏幕，我接了一个显示器的驱动板，也接上了延长线，测试一切正常， 剩下的就交给它，装上一个 cpu 就 可以了。好了，这期视频就到这，感谢大家观看。

二十三点八寸精华同方一体机，屏幕破裂，下面拆机给他更换一张液晶屏。这个一体机之前拆过， 看了一下他那个屏幕的型号，没有找到跟他相同信号的屏幕，找到了一张相同尺寸的液晶屏，这个是他原屏幕的排线，非常的短， 然后我自己做了一根平线的延长线，因为更换的这个液晶屏的话，他这个平线接口在另一边，这个平线的太短不行。 接下来拆下屏蔽照， 拆下固定主板的螺丝， 在下固定散热器的螺丝， 拔掉主板上的连接线，这个主板是没有 cpu 的，这个主板装的是六代的 cpu， 六代的 cpu 还是有点贵，被老板拆掉装在其他机器上了。 取下桌板， 在主板的背面还有一张二五六的固态硬盘， 接着拆卸螺丝， 拆下屏蔽罩螺丝， 拿下屏蔽照，把液晶屏翻过来， 用一个塑料卡片沿着屏的边上划一下，然后屏就能取下来了。 接下来把以前的那个旧胶给去除掉，拿镊子挑一下，然后用手可以直接撕下来，只把左右两边和最上面的那个 双面胶给取掉，最下面那个胶不要去掉， 贴上新的双面胶， 胶的两头要多留出来一点，多出来的地方是有用的。贴完双面胶以后，上面那个保护层不要撕掉，等一下直接把液晶晶放在上面。 接下来就是通电，用五大师软件，然后打到纯白的画面，检查一下液晶屏里面有没有灰点，如果有灰点的话就要抬开液晶片，然后把那个灰点给清理干净。 确定液晶瓶里面没有灰尘以后，抓住刚开始留的那个保护层，把双面胶的保护层从边上抽出来，把左右两侧和上面的双面胶保护层抽出来以后就可以了， 然后用手按下一下，让他贴的更紧实。 这是他原屏幕接口的位置，这是现在液晶屏接口的位置， 用脚膜贴在屏蔽罩上，切割出一个缺口，先用记号笔标记一个位置， 这是切割好以后装上平面罩， 再接上平线和延长线看一下。 这是液晶屏装完以后的效果，因为主板没有 cpu， 没有办法用他的主板测试屏幕，我接了一个显示器的驱动版，也接上了延长线测试一切正常， 剩下的就交给他，装上一个 cpu 就可以了。好了，这期视频就到这，感谢大家观看。

大家好，今天看一台这个三十二寸的液晶显示器，这个呢品牌呢？是清华同方的，他这个型号我就不说了， 因为呢他这个清华同方这个感觉有问题啊，这个其实他是一个假的，他不是真正的清华同方的。像这种显示器呢，就是那种贴牌的显示器， 一般青蛙童话一般不生产显示器的，还有有生产的也是他自己也不生产，他其实是冠杰。 呃，给代工的，这个是百分之百，就是那种组装的显示器，只是贴了一个青花铜同方的牌子罢了。 嗯，故障呢？是可以通电，但是他这个显示器是灰屏。呃，我们拆开看一下什么故障。好，现在这个显示器已经拆开了，大家可以看这里，这是一个那个 背光的横流板，居然是这样上的，从这就可以看出这是一个山寨的显示器。 他这个是带逻辑板的，我们先测一下他这个供电是不是正常。首先我们先开机 背光是可以点的。好，现在我们测一下他这个逻辑板上的供电，这个是主供电，十二伏是正常的， 这个是三点三伏，这个也正常，这是一个一点二伏，这个也正常。嗯，这个电杆没有电压，我们测一下他这个 vg h， vg h 没有电压，还有这个 vgl， vgl 也没有电压，那他这个问题应该是缺少 vgh 和 vgl 电压。首先我们先断电，我们把这个排线， 没把排线去掉，然后再测量一下，现在这个排线断开之后呢？现在这个是未结一次， 这是三十伏，正常。然后这个是 vgl， 这个也正常，然后我们再接上测试一下。 好，现在我们再测一下 vgh， 这样就不正常了， vgl 也不正常， 那这个问题有可能是屏幕有问题，我们把这一边的排线断开，再测一下，只接这一边。 哎，现在直接这一边呢，这个电压是正常的，这边也正常，看一下有没有图像啊？现在已经有一半 有图像了，那问题应该是出在这一边的边板或者是屏幕有问题。 好，刚才检测了一下，他这个边板上这个没有明显有短路的电容，然后我们可以用另一种方法， 就是这个位置我们贴一层这个胶带，就是把这个呃，这一边的供电平供电 给他屏蔽掉，这样由于这边的屏他短路了吗？所以把这个 vgh 和 vgl 电源拉低了，这样呢就是我们不让这边供电了，只用这一边的供电，这样看一下能不能显示。好，现在这个可以显示了，但是还是有问题， 可以看到他这个是有一条一条的这个横线，那这个很有可能就是这个屏内部短路了， 这样看可能看不太出来，这样看的比较明显，一条一条的这种横线。好，现在这个问题呢，可以确定是屏幕的问题了，像这种问题 客户说如果是平的问题呢，他就不修了，像这个问题呢，也有可能修不好， 这个具体要拆开看一下，如果是断线的话呢，可能还能修复，如果是短路 的话呢，这个就不一定能修复了。 好，那本期视频就到这了，感谢大家观看。

显示器一开机，指示灯亮，屏幕黑屏故障详细拆机维修教程，哈喽大家好，我是打印机维修师，今天修一台清华同方的显示器，他的故障是开机电源指示灯亮，但是屏幕没有显示，大家看 像这种故障，我们初步判断是那个高压部分的问题，经过拆出来检查，有一个电容鼓包了，关了电容之后，我们现在试机，大家看 好了，现在可以看得到了，大家有没有看到这台显示器已经维修成功，像这样的故障我已经修过很多台了， 大家有没有看到？一般遇到这样的故障，我们先拆机检查，然后才能发现故障。好了，我们关机把机器粘起来，是不是很简单，十分钟就修好了， 我们上顶螺丝，然后装回去， 这个写进去已经就算尾出成功了。好了，现在我们上好之后重新开机， ok， 没问题了， 看了这个视频就到这里，大家有什么问题可以在评论区留言点赞加关注，谢谢大家。

看这个显示器定华同方的，插上电直至灯闪，屏幕没有背光，全黑的， 我拆开检修一下，它里面电容版很小，就这一块驱动版生涯版二合一的电源，属于外置的版号阿 td 二七零四 l w 的。 这个板子有个通病，一个是这个幺幺幺七五复转三点三的，这旁边这个电容力波电容容量损失会引起这种没有背光，他这个容量损失是看不出来的，并且在板子上量有时间量不出来。另外一个是这个包子芯片损坏也会引起没有背光， 这个电容是十六伏二百二十秒发的，找了个十六伏一千的直接给他带换上，我们试一下看行不行，不行的话再刷两个半小时。 这个接线位置是这样的，他是跟上面这个地方对齐的，这是 led 插线呐，屏幕已经亮了啊，没问题，就让他躺在这里好了。好，这就修好了啊。

夜棱镜威力变身！ 大家好，我是胖哥，今天给大家分享一期沉浸式笔记本清灰保养服务的一期视频。这是我的一位新顾客， 是通过网络平台上看到我们发布的维修清理的视频以后，直接慕名而来到店进行维修的。这位顾客来到店里以后，对他的这台笔记本频频抱怨，这究竟是怎么一回事呢？那我就带领大家先简单的了解一下这台机器的一个基本情况吧。 首先进入到第一个阶段，先了解机器的基本情况。这位顾客给我带来了一台清华同方品牌机械革命蛟龙系列， 型号为十六 pro 九四七 q 三的一款高端类型的游戏笔记本。顾客在此感叹了一下，时间过得真的是太快了，上一次清理这台机器，顾客自己已经记不清是多久以前的事情了，那么多余的话不讲，按照老规矩，我来具体的介绍一下今天闪亮登场的这位主角，就 具体的故障状况是什么吧。通过这位顾客自己的描述，这台清华同方机械革命蛟龙系列的游戏本是顾客于二零二三年九月左右购入的， 平时一直用于游戏和办公以及设计的工作，在最近使用的过程中，频繁的出现了温度异常、玩游戏时 fps 掉帧、发热严重等问题。距离上一次清理还是在特殊的日子里，因为顾客这段工作比较繁忙，笔记本长期的得不到保养和清理的， 所以才导致今天出现了这样严重的故障状况。这次来店里进行深度清灰保养，也是因为这台电脑彻底罢工了。俗话说火车跑得快，全凭车头带这台机器。后续的深度清灰保养具体的过程我都记录在了接下来的视频里了，那么 接下来大家就跟随着我的镜头进入到第二个阶段，让我们一起来领略一下深度清灰保养工作实际操作的过程吧。 接到顾客的电脑以后，首先进入第二个环节，是深度清灰保养的环节，首先还是进行拆机的工作， 卸下螺丝，打开后盖，拔掉内置电池，做好断电处理，按住开关按键五秒钟进行放电处理。拆开后盖的一瞬间，映入眼帘的是灰尘，严重的堵塞了风扇以及散热架出风口， 虽然这是一台游戏本，但是看样子这台电脑已经很长时间没有做过清理了，机器的外观、屏幕和键盘上灰尘也是覆盖了一层。接下来按照顺序依次拆下主板，拔掉相关排线，拆下风扇、散热模组等配件， 然后用专业洗剂进行深度清理和清洗，彻底的解决机器过热的问题。拆下散热模组后，看到涂抹在处理器和显卡核心部分液晶散热剂以及涂抹在显卡供电部分的散热凝胶都需要重新更换。 清理旧的液晶散热剂及散热凝胶后，重新更换涂抹新的液晶散热剂和散热凝胶。所有的清理流程完成后，开始复位相关配件 内部清洁保养结束以后，下面进入第三个阶段，开始复位相关配件。将清理后的风扇和散热模组重新组装好，把绝缘胶布重新替换， 将散热架重新复位到原有的位置，把电池排线也复位好，最后盖好后盖，打好螺丝，准备初次的开机测试。 内部清理服务完成后，下面开始进入第四个阶段，是外部清洁保养的工作。看到机器屏幕和外壳部分已经是灰尘和手印满满的状态了， 用专业的擦拭屏幕的洗剂对屏幕表面进行擦拭，让屏幕从满屏的手印满满变成干净整洁。再用专业的擦拭外壳的清洗剂对外壳进行整体的擦拭和清理，这样的清理以后，这台机器的屏幕和外观给人带来新鲜如新的感觉。 最后一个阶段，也是维修服务中最重要的一个环节，就是开机测试环节，所有的维修流程都已经完成之后，按下开机按键，机器是瞬间点亮，开机测试一切正常，这样这台电脑就顺利的搞定了。 京城修电脑就来找胖哥！

大家好，今天我们来看一个显示器啊，清华同框的，我不知道这个是不是贴牌的清华同框，反正我印象中就是个杂牌啊，然后他这个输入的话是十二伏的啊，我们先给大家来插一个十二伏的电源进去啊，插电 可以看到有一点点待机电流啊，但是好像是不能开机的状态啊，然后我们按下开开关啊，这样不停的在跳啊，这个待机电流不停的在跳，没有稳定过。 好，那我们要给他拆开啊，这个是监控上面用过的， 可以看到后面有个支架啊，这客户也是脑袋挺灵光的，搞了一个这么个支架倒装起来啊， 本来这显示器是没法这个倒挂的，把这个杆子倒过来，然后在这里打了两个刀片螺丝啊，自贡的供到这个里面， 然后这样就可以挂起来。好，这个机器好像底部没什么螺丝啊，这个标签底下有没有螺丝？ 这个条子可以撕开，真的是老人的设计啊，他妈设计成这样子。 好，我们罗板再通电看一下啊，看看罗板他是不是不短路了，如果如罗板不短路，那就是 背光或者其他的东西，罗板好像 指示灯是正常的，那难道背光短路了？好，我们给他接个背光进去啊，他这个绿灯不会亮啊， 这两个灯里面有一个有一个灯是绿灯，有一个是红灯啊，有一个灯是不会亮的，坏的。好，我们顺手来量一下这个背光线啊，看看他有没有直接短路啊， 没有短 纹路啊，难道是面板的问题？好，这里拔掉一下，然后我们把这个背光线插上去， 擦上去之后，然后来看一下啊，背光居然能亮，现在应该是白屏状态。没插平线啊， 这里可以看到可以看到，这里明显亮了，这个背光亮了，那这是什么问题呢？那我们把平线再插上去吧。是我凭空电短路了。 插电昂耶，好像真是面板短路了，看到吧，这下跳不上去了， 拔掉这个就可以了。背光亮了，这里有什么东西把它给拉低了，我们要把这个后面这个撕开啊。 哎呀，这个面板这里没有盐键啊，这个有点恶心了，盐键居然在底下，这是不让看吗？不让看我也得给他扒开了。 他这个眼镜啊，在这个下面，而且还有双面胶粘着的。好，这里掀开之后我们来看一下啊，一般这些 黄色的电容容易出问题啊。好，我们在不接平线的情况下量一下这个这个红色的这几根线啊，维 cc 这里啊，这个有五伏左右，说明这个是五伏的平供电啊，怎么了？帮我看一下手机。 手机怎么了？那电充不进去啊，怎么了？电充不进去啊。 好，刚刚有个客户来修尾插，插播了一下。换尾插啊，这个显示器接上信号源的状态下啊，可以看到这三根线啊， 都是五伏啊。好，然后我们把这个插到这个瓶这里去啊，让他先断电啊， 他到这个瓶这里应该就会保护我应该这个五伏就被拉低的。好，我们把平行插上去啊，再插上去啊，可以看到他保护了，保护了的话我们再去量啊，这五伏已经没有了 啊，或者说在跳动啊，然后我们要量一下这个对地的组织啊，四百七十度啊，貌似是正常的啊，这就很怪了啊，然后量一下这些数据线的对比值啊，看看有没有短路的， 有一个吧 办法哦，就是强制烧鸡哦，直接灌一个五伏进去哦，看他会怎么样，看看是不是这一组五伏上面有有转换之后有短路或者怎么样哦，我们也来给这个显示器玩一下烧鸡哦，但是多半 但是很难刷出来的，因为可以看到这个五福这里经过一个保险啊，不是简简单单的那个啊，简简单单的只有只有电路啊，或者没有保险了，如果这个保险没烧的话，说明他这个后面的就是短路点， 并不是很那个啊，基本上可以肯定有可能是这边的某个靠谱或者那个平了玻璃。那边的话有短路啊，就跟前段时间修的那两个 lc 一样，全部翻车的差不多。 好，我们说干就干啊，接一个五伏进去了，看看会怎么样。这个显示器说实在的，如果不接五伏我也没拿其他办法可以给他搞定啊，因为他不是完全短路那个状态， 我直接给他灌一个五福进去啊，看看会怎么样。 其实极有可能不是五伏，这一路短路好，五伏有零点三左右啊，太小了， 零点三乘以那个五伏的话才一点五瓦左右。好，我来再来 秒一秒这些二极管吧，秒不到。 好，那就算了，这个显示器就放弃维修吧，跟飞利浦 lg 的那几个情况差不多啊，明天还给客户吧，轻松翻车啊。那本期视频到此结束，拜拜。

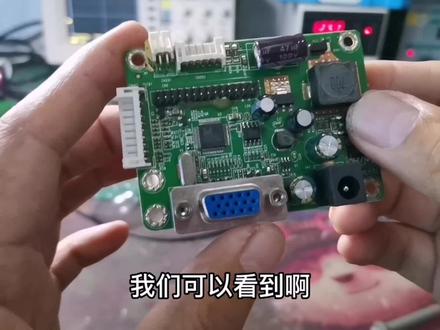

今天我们来看这台显示器啊，这台显示器的故障啊，就是一时重启啊，实际上平时我修显示器拍的视频啊，相对来说不是太多啊，下来我们来看一下它的故障，通天 可以看到啊， logo 已经正常显示啊， 然后就是这样一直重启啊，正常的情况下啊，开机以后出现这个 logo 以后啊，他马上就会出现这个无信号，这个才对啊，实际上这种情况一般情况下都是这个半小时损坏导致的啊， 我们可以看到啊，那么大一个显示器啊，就这一块啊，电路板啊，实际上我看到这个版型的驱动版啊，我现在先不去刷这个版啊， 因为这个版型的驱动版他有一个通病啊，就是他的三伏啊，我要忘记了，或者是个五伏啊啊，有供电不良的，这种情况从外观上你也看不到啊 啊，下面我们直接看四拨七啊，我们抓一下这个波行啊，看是哪一个啊， 我们直接看自播器就可以啊。好，下面我们通电看一下啊，我们抓一下波行啊，通电可以看啊，很明显啊，第一个波行就不正常啊， 实际上这种波形啊，就是供电不良的这种啊情况才会出现这种波形啊，这个应该是一个五伏供电啊，因为我设置的就是一个触发电瓶啊，是一个四点八伏 啊，如果是三点三伏，他这个波形啊就显示不出来啊，这个应该就是这个五伏的供电出问题了啊 啊，应该就是这个电容啊，我们把这个电容给他换掉，我们再看一下啊 通电。 我靠啊，这个屏又装反了啊，好，这个实际上已经正常了啊，出现一个 logo， 然后再出这个无信号提示啊，那我们再拆一遍啊，把它装回来就可以了啊。
