大家好，我是遇见家培训老师邓老师，本次课程将会为大家讲解如何生成穿行报表，打印样图。 大家在设计好创行之后，填写门窗信息，还有客户的基本信息，这些都完成之后，我们可以选择这边上方有一个 打印样图的一个功能，我们可以选择打印当前的窗型，也可以打印一次打印多个窗型，也可以打印我们在之前在云盘里面保存的窗型，我们先看打印当前窗型，点进去， 然后从左侧列表可以看到我们有多个报表的样式，大家可以根据自己的需要去选择。我们的报表是由 之前填的一个门窗的信息，还有一个客户的信息，我们自己公司的一个名片和 logo， 然后这里是一个窗的报表，我们这个报表支持可以直接打印，如果绑定了打印机的话，可以直接选择打印，点击打印就可以了。或者我们也可以进行微信分享， 直接设计好一个创新图之后，把这个报表分享给你的客户，要怎么看呢？我们可以用这个微信分享的方法，直接把这个二维码发给客户，然后客户扫一扫就可以直接看到这个报表。 但是需要注意的是，我们微信扫码看的话是有一个有效期的，是有一个十五天的有效期，那如果我们要长期永久保 成这个报表的话，就使用这个保存功能，我们可以看到点击看一下，它有多种格式提供我们选择，比较常用的由我们的保存成 pdf 格式，还有文档还有 excel， 这些都是我们常用的，大家可以根据自己的需要去保存文件， 我们看一下打印多个窗型，选择打印多个窗型，然后一次性可以选择多个 打开，然后进入我们这个报表，可以看到他这边有有一图预览的，刚才我们选中三四个窗型，可以选择一个二图或者三图的样式来看看，这里提示 我们所选窗型存在多个合同号，是否根据合同号分开预览打印，如果选择是的话，他就是一个单窗的，如果我们选择否， 就可以看到我们刚才选的一个多个窗，就可以支持一个报表里面放多个窗型图，同样的也是有窗型信息和客户的一个基本信息。再看一下试图报表同样选择否，这样就可以看到一个试图报表， 我们的报表都是自动生成的，直接打印保存就可以使用，非常方便。那以上就是我们今天的一个课程。

本期视频主要讲解门窗管家工装版的订单流程，假如接到一个新订单，我们点击进入订单管理界面，在左侧列表中选择客户，点击放大镜，点击上方添加按钮来添加新客户。 填写客户的相关信息，填写完之后点击保存并添加，然后点击关闭，点击保存。添加完客户，点击新增工程订单，填写订单信息。客户名称可以直接选择刚才添加好的， 填写工程名称，点击保存会自动跳转门窗绘图界面，这个客户的订单文件夹就已经生成了。创建好订单文件夹，回到工厂订单清单页面 就能看到刚才添加好的订单。双击订单进去门窗绘图见面， 输入窗号信息和产品系列，输入订货数量，开始绘制工程门窗图。选择边框，添加中铁， 选择添加开启扇。窗型设计完成，需要改尺寸，先点击鼠标右键解除秘密，双击数字就能输入尺寸， 尺寸设置完成，可以调节下方俯视图，查看是否是想要的效果。填写右侧列表的门窗信息， 系统自带部分常见门窗颜色提供选择，也可以点击放大镜添加颜色信息， 填写颜色名称，点击保存选项中就会新增刚才添加的自定义颜色，已经上传色卡的颜色在列表中会显示打勾。 选择新增的自定义颜色，右键点击设置图片的空白区域，选择图片，找到相应的色卡图片，然后打开 以后选择这个自定义颜色，就会显示有相应的色卡，双击选择色卡，玻璃名称也可以自定义添加，可以点击放大镜，选择玻璃，输入玻璃信息， 点击空白处生成新的玻璃，点击保存。双击选择玻璃下单参数，根据需求填写所有信息，填好之后 点击左上角保存，点击保存成新窗型，可以直接复制一个一样的窗型文件，重新输入新窗型信息，选择清空，可以重新绘制窗型，绘制一个新的窗型，点击鼠标右键解除命令，双击输入数值 设置完成后点击保存。在绘图界面，点击左上角门窗信息，勾选上需要算量的门窗，点击批量算量，点击执行。开始对所有门窗批量算量，算量完成点击关闭。 回到工程订单清单界面，选择型材优化，点击执行型材优化，型材优化 完成预览型材会所单生成领料单，关闭型材优化窗口，点击预览。可以根据需要找到不同的报表，可以直接选择打印，也可以在预览界面选择打印报表， 到这里一个工程订单就完成了。如果有需要修改的地方，直接选中订单，双击进去绘图界面进行修改和保存。 以上就是订单管理功能，建立客户名称下单做方案的整个流程。 门窗管家工装版还可以把预见家门窗塑图软件画出来的门窗大样图导入到订单里面，双击 需要转入大样图的订单，填写产品系列，选择导入窗型，找到遇见家导出的文件，打开就能导入窗型了。 同理，把窗型导出到遇见家那边也是一样的，点击导出窗型，就会在桌面生成一个文件夹和窗型图，从遇见家导入文件就可以直接使用了。

进入绘图区后，根据订单添加系列拖拉拽设计画图，完善右侧的产品相关信息，如颜色、玻璃等。 点击可查看门窗的三维效果图，选择合适的角度截图保存，也可扫码分享给客户 一件简易计价折扣方案。可根据实际修改。 一键算料，根据预设公式算出订单所需物量。算料后一键输出车间生产所需的生产单。 一键输出门窗大样图内含多种预览打印方式，订单一键点击型材优化优化切割方案预览打印型材 优化单，录入公式简单，系统给出标准创行，只要把算料结果填写近期系统，系统即可自动生成公式。 型材优化关联仓库生产领料，余料优先使用，提高型材利用率，仓库信息及时在系统上更新，仓库管理更方便。一键输出各类报表 大样图、销售单、生产单、 型材优化单、配件汇总单、玻璃采购单、型材领料单。

通过四边框和中挺功能画出基本窗型。添加开启衫，添加纱窗，点击标尺数值，通过小键盘输入尺寸， 进入三 d 门窗查看效果。添加场景，通过摆放门窗调整位置， 点击门窗效果，可更换型材颜色。

好，我们来看一下绘图仪的较正哈。啊，首先呢我们看一下他一共分成四个步骤哈，第一步我们打开软件的基本设定，那在这个软件安装包里面呢？啊，有这个打印安装功能，把它打开，双击给他打开 啊，有些双击不了，打开设定不了的话呢，他显示保存失败的话呢？你就要像我之前所说的要以管系统管理员身份打开就可以了啊，然后第二步点打开基本设定啊啊，打开基本设定，然后第二步呢，点击绘制教证举行，我们看一下，先打开这个设定， 然后呢那他这个地方啊，他默认是一百乘六十哈，默认一百乘六十的，那首先我们不知道这台打印机跟我的电脑是怎么样的，所以我需要点这个啊，绘制教证举行，先点一下，点完之后呢他系统就会打印， 他就会打印一个东西出来。这个，呃，打印出来的呢，就是打印这样一个长方形吗？然后呢你去测量一下哈，测量一下他的长度，那也就是拿皮尺啊，去测量一下啊，一定要准确哈，测量准，然后呢宽度也测量准哈，看一下他测出来是多少，因为你打的时候是按一百 乘以六十的对不对？他打印出来不一定就是一百乘六十，他有可能会大，也有可能会小，比如他打出来的话是我们测量啊，测量值为一百零二，假设是一百零二哈，那长一百零二，宽呢？假设是五十九，那现在这样的话我们要怎么改呢？ 那一零二五十九对吧？很简单，我们只需要把这个数字数据改成这两个数字就可以了哈，那我们切换回这个位置啊，切换回这里，那我们只需要把原来这个一百啊改，改成一百零二，然后这个六十呢，改成五十九就可以了啊，只跟你测量的数据是一样的啊，一零二， 然后呢五十九啦，像现在这样啊，一零二乘五十九，然后点一下， ok 啊，就可以了，这样子就减。呃，设置完成了，然后呢再 打印一个出来，也就说你还不去不担保他一定准，对吧？有可能他还是不准，所以呢我们还需要再绘制一个，再点一下这个绘制举行，然后呢再来检测一下啊，检测一下他打出来的啊，是不是 刚好是六 a 一百乘六十，只要他答应出来是一百乘六十，那就可以了啊，注意他打出来的结果一定是一百乘六十哈，这个数据才对哈。啊，好，那就这么简单，那更多的这个教程呢，请继续关注我们商品教育。

这个发起开幕的这个打印啊，首先在这个显示，这有一个显示设置， 这有一个模板，鼠标左键点压这里跳出来这个学这个中文模板啊，学这个中文模板，我暂停一下，然后保存， 保存完之后点这个打印的按钮啊，这就说因为我这个指的方向和他正好相反了，你设置一次方向他不就显示正常了吗？ 放大看一下， 空乘、穿孔术、 切割长度、标记、利用率啊，这些东西都有显示啊。所以说那个那天有一个用户反应说打印不出来，是你设置不对啊，不是他打不出来。

老师老师，怎么了？你能不能教教我怎么打印这张图纸啊？打印图纸不很简单吗？你在下面找到这里打印， ctrl 加 p 就可以了。不对不对，你看我有这么多图纸呢，我要一次性把它们全部都打印出来啊。那你就用 bbt 打印好了。 bbq， 啥是 bbq 啊？ 哎呀，我看你这快键也根本就记不住，你把我这张鼠标垫拿回去啊。这是一张 otcd 快键大全，上面有很多我们在使用操作 cd 的过程当中需要的大量的快键命令，它是一张八十厘米乘以三十厘米大的鼠标垫，而且上面包含一百四十个快键的指令呢。我把这张鼠标垫给你放在视频左下角，小黄车，你直接点击就可以把它带回家了。 来，我教你怎么输入。输入 b p t b p t 对， b p t 空格，空格，然后再弹出的属性框，选择打印机，选择打印，选择 dwg to pdf 这个对，然后纸张类型下拉，选择 a 三格式四二零乘以二九七这个对，然后打印样式选择 m o n o c h 开头的对，选择它。然后再点击拾取图块或图层名，这个点击下你的图块。嗯，就图框就行。点击好啦，然后再点击确定， 确定好，然后把你的所有的图纸全部勾去框，选这么多对，然后敲空格，空格，你看他现在就编上号了啊。然后再去空格确认空格，然后点击确定。现在是在预览，点击确定对，那打印出来的效果呢？就是这样子的，然后再次敲空格，再次空格，结束预览，从头开始打印， 现在他就已经开始打赢了。哎呀，老师，那我学会了，想学习更多的技巧，就赶紧把这张鼠标垫带回去学习吧。

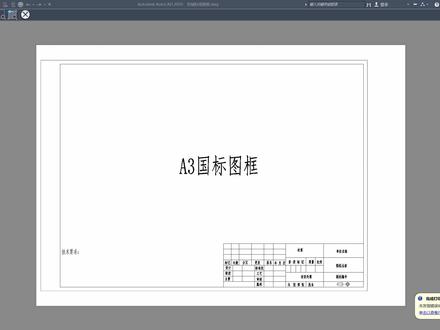

我们很多学员在打印输出的时候遇到跟老师这样一个问题，大家看我们所有的打印设置都没问题，纸张也是 ok 的，但是大家看他都会有一个编剧， 怎么去设置都有，来，我们去返回去看一下，好把它关闭。那么在我们这边啊，我们看一下， 我们用的是一个国际标准的 a 三图纸，二九七四二零，然后呢我们选择打印到 pdf 文档，纸张也选择 a 三的，同样我们选择窗口， 窗口好，我们这边可以去窗口，我们来重新重新选一选我们的窗口啊，去更改一下，刚才其实我已经选过了，所以这个窗口 ok， 然后 我们选择，比如说居中，然后呢布满图纸，同样打印比例，我们用的都是一比一，我们来进行预览， 大家就能发现他会有白框。记住了，这种情况很多学员都遇到过，其实如何解决很简单，大家仔细看，你只要去改什么改，我们这里有一个特性， 因为你的纸张他有了一个什么，有了一个页边句，那么我们找什么？找这边 可打印区域，刚才我们用的是 a 四指，鼠标往下滑， a 三指啊，口误，这边 a 三指，你去看一看，修改，它里面设置了一个什么上下左右，它有一个页边 句，那这个很好理解，是否要页编剧？也是老师，我就需要页编剧， ok， 你去设置，那么正常情况下，我们把它设置到零， 下一步点完成确定，那么我们再返回到这个图当中，其实其他的我们不用去更改了啊，我们直接去进行预览， 好，我们把它重新刷新一遍，取消选择打印确定来选择打印到 pdf， 同样的过程呢，我们再操作一次，选到 a 三 横向打印，横向打印布满全指，选择窗口框，选你要的窗口。然后呢，我们这边选择居中打印布满 短裙子，然后呢直接进行预览这一手大家来看一下我们整个图形就算完成 好，我们这边呢，再次选择，刚才我们选错图纸了，一定要选择布满全屏的 a 三图纸，然后呢相关的居中啊，满屏啊，然后同学们直接去预览 这个手，他就一点的边框都不保留。同学们如果这个方法学懂了，记得给老师点个关注。

很多同学呢，不知道布局的使用方法，在 cd 当中呢，有模型布局一和布局二这样三个式口，平常呢我们都在模型内进行绘制图纸， 如果进行打印出图的话，一般我们是采用布局进行排版出图的，那么我们如如果需要排版的话，我们要进入到布局当中。布局内呢，目前有一个式口，把这个式口删掉，选中他按底类的键， 在当前呢，我进行插入图框，并且把这个图纸放在图框内，我们要使用两个快捷键，就是插入图框 tk 快捷键，适口快捷键 mv 进入到布局，输入 tk 出现这个对话框呢，我们可以进行选择纸张的大小，我们选择一个合适的纸张大小，比如 a 二， a 二的图纸是五百九十四乘以四百二十毫米， 我们当前呢可以选择他的各种各样的图纸样式，这里边有四种样式标准和全高涂铅、全宽涂铅 和用户固定图框，这四种呢是代表不一样的图框，我们选择一个标准，比如 这个可以选择图框的方向，有横向和立式，这样呢可以设置图框的比例。在布局当中呢，一般我们采用的是一比一的比例，我们选择的是横式 标准图框， a 二的比例一比一确定，那么我们就可以插入一个图框过来，点击一下摆放在当前位置， 在当前呢，我要进行在这里边插入图纸，在这个图框内放置图纸的方法是输入 mv 四口的快捷键， mv 空格， 那么我进行框选一个式口，我框选后呢，我们可以看到我们这个图纸，也就是在模型内的图纸自动会 摆放在这个式口内，我们双击这个式口，可以进行修改，可以调整它的位置，也可以放大缩小，那么我们现在呢退出，当前时候怎么退出呢？把鼠标 到外侧图框外侧双击，那么可以退出适合，我们想改变这个适合的比例， 我们要选择这个式口的边界线，按一下 ctrl 添加数字一， ctrl 加一， ctrl 加一，然后在这个列表内我们可以进行选择标准比例，可以选择不同的比例，这里边有不同的图纸比例， 比如说我这个图纸我采用的是一比五十的比例，那么选择一比五十，选择完成之后呢，我们这个图纸他就是一比五十的比例，在当前显示的， 我们关闭这个对话框，那么当前呢，我们这个图纸进行打印的话，采用一 一比一的比例进行打印的话，那么这个图纸他的比例是一比五十， 也就是说我们打印到 a 二的纸张上面，他出来的效果是一比五十，可以用比例尺来测量，是准确的一比五十的比例，这就是在布局当中进行排版的一个方法，你学会了吗？

c、 a、 d 图纸打印样式设置输入快捷键， ctrl 加 p， 调出打印界面，点击打印样式编辑器界面，左侧为颜色打印样式，右侧为特性选区， 可选择打印输出的颜色，打印颜色浓淡显示打印线形。打印输出的线宽设置 让我们实际打印一张这样的图纸，我们选择图纸内与标注相关的颜色，也就是一号、二号和 四号，还有五十号和一百四十八号。颜色选择好后，在颜色选项内选择打印成个红色， 将八号和两百五十号颜色设置 百分之五十的弹险， 然后设置线宽，我们选择所有的颜色，统一设置为零点一毫米宽，然后再单独选择五号和六号颜色，设置为零点二毫米宽。 设置好之后就可以开始打印了。 选择完打印区域后，点击打印，就得到了一张标注多为红色墙体填充但显百分之五十的图纸了。打印如何设置？可以查看上一个视频。

一，是不是一样？哎？对，是不是一样？你看你是一对不对？你在电脑上发了一出头的时候放大了多少倍啊？把头放大了五倍，对不对？把这个一放大了五倍，对不出来？是不是五，说出来就是五，所以他是一， 所以注意了啊，注意啊，当然我们通常情况下的话呢，乘啊，如果把这个比例你搞清楚了啊，通常我们是一比一绘图，当然如果你把一比一，不不乘，一比一的绘图的方式，如果把这个都搞清楚了，那整个的人都搞清楚， 就是真正的这图纸的比例啊，对，方方面面的比例，你就理解了，就非常的理解了，对吧？啊？就就就就就就这样，就这样啊，好， 其实的话呢啊，你看啊，我们我们再讲一个的话呢，刚才这是刚才呢，这是很很现实的一个例子啊，接下来的话呢，我们再讲一讲，什么呢？就是我们通常用的那个类型的啊，我们通常用的那个类型的，所以说我们通常用的类型就是一比一百的，对不对？ 对吧？一比一百的，你看啊，比如说我们会图啊，我们会，会什么呢？比如说我们会那个上个中心五比一百了，会啊，一比一百了，当然上个中心肯定不可能比一百，相对的时候比较大一点，那图纸装不下啊，还有一口呢，图纸中分拆啊，一比一百给你画 在电，实际上是不是这样的啊？电脑上有多大，食物就有多大，对不对？因为我们会所都是安心领域，会吗？对不对？是吧？ 一比一会，对不对？电十五有多大？电脑里有多大？十五有多大？十五有多大？我电脑有多大？是不是？是不是？也就是绘图一比一好，在绘图一比一的情况下，你看啊， 我打印，我打印，我打印，怎么打呢？一比一百打印， 你想啊，我一比一百打印出出来这个图，是不是图纸屏就是一比一百，对不对？是吧？ 如果我打印的时候采用的是一比一百五打印，我打印出来这个图就是一比一百五，对吧？ 是，所以在绘图比例是一比一的情况下，图纸比例 跟打印比例是一样的，对吧？是一样的啊，是一样的，对不对啊？就在一比一绘图的时候，如果不是一比一绘图，那就不是这情况了，对吧？对吧？我们刚才举个那个小例子，对不对？比如说我这个图如果是一比两百的打， 打出来这个图纸比例更小，就是一比两百的，对不对？假设我的图是一比五十的打， 打出来这个图就是一比五十的图，对吧？图纸图纸比例就一比五十了，好了，你看啊， ok， 你打印的时候啊，在我们一比一数图的时候， 反应成什么样？比例跟图纸比例是一致的，对吧？但是你要特别注意一点，就是文字的问题， 注意了，注意文字这里一比一百。如果你要从一比一百出图啊，假设我们这个图里面有某，有某一个标注，有某一个标注啊，某一个标注 他图纸某个标注啊，那么他的某一个标注啊，假设你的皱纹里面有个标注，打出来之后，你想他是不是三点五毫米，对不对？是吧？你要看的很清楚吗？他是三点五毫米，对不对？通常的我们自己出来是三点五毫米，对不对？是吧？ 如果你要是乘一，一比一百出，出啊？出出来这个字是三点五毫米，你想 他的原图的时候，这个制高应该是多少，对吧？乘上一百对吧？乘上处处比例 对吧？三百五，你必须要三百五， 对吧？你自你电脑用的最多必须是三百五，对吧？承受了打印比例对吧？反过于打印，我们说打印的时候，在我们在工程领域里是最好打印，对不对？通常是缩小多少倍， 是，是有多少倍，在电脑，对文字来说，哎，你等，那么我们知道卡在卡在什么地方呢？工人，从此方面，这个制高是是确定的， 这个志高是确定的，这个因为这个志高我们要阅读，对于我阅读要是指定的，所以这个志高是三点五，为了答应他三点五，我答应的时候要缩小一百倍。那，那很简单，我在电脑是会这个志高的时候把它放大的，把三点五放大一百 变成三点五，你这样最小有保底，就变成三点五，对不对？好，你按一比一百五出出来的，出出来之后你看这个地方是不是依然是三点五啊？大小字是不变的，对不对？那我要问这个电脑里面的最高是多少？ 你这张图的最高应该多少？ 应该是三点五， 再给你返回去好了，你是一兵两百的出土，他利民的土打出来之后啊，至高啊，依然是三千五， 专业你可以试，对吧？稍微给你稍微配合一点啊，那这专业不是跟这个配合啊？三点五，三点五，最少最少就七百，三点五十才两百，对吧？反过去你不是缩小吗？我在电脑 轻盈放大，那打出来是什么？所以你的至高，比如这个至高是 h， 要求是 h 的高度， h 的高度呈上这个感觉就是电脑上要设置的至高，对吧？一比五十的一样的，这个至高达到你也是三点五，所以这次话是 五十乘上三点五，一百七十五，对吧？一百七十五就这么来的，这个最高就这么来的， 所以这时候要特别注意啊，感应比例不一样，出头比例不一样，志高是不一样的， 所以你们发卫生巾的时候你要特别注意啊，把那个地方卫生巾扣过来之后，这个至高你要注意了，至高还有一个什么呢？还有个小胖小圆圈，就是足厚，你都要，都要设置上零点五倍，要设 小，对不对？否则打出来变大了，你知道吧？啊？你们你把一百一百，上面是三百五的，你扣过来之后扣到你一百五，从最头上一比五十扣出来，扣出来之后变成了七的高度， 所以就这个道理啊，就这个道理，这个就是这个啊，比例，这个比例关系一定要搞清楚啊，一定要搞清楚啊，一定要搞清楚啊。啊， 好，我们再讲，再讲一个什么再讲还有个比例啊，就这些比例你理解了，完了之后啊，就是简单，要不理解你就会哄小，但是理解了太简单了。 还有橱框的，橱框的，橱框是带 意的，对图框比啊，为什么就只有一个图框啊？我们呢先，大家呢？先看看这个啊，先看看我们这个，呃，模式的这个这个这个这个这个图框啊，我给大家看， 每个单位啊，都都都都差不多啊，都跟我们那个，我们都是，我们也是标准头框啊，每个单位都有自己的头框，都有自己的标，自己的标准头框啊，原则上跟我们这个差不多啊，跟我们这个都是差不多啊， 头框呢是一套啊，一套，趁这个投资目录开始啊，趁投资 五路开始财路产量收费表啊开始。头框呢分两种，一种是横向，一种横向一定是竖向，什么叫横向竖就这个位置呢？这是序向开步，叫序向同框。横向同框是什么意思呢？那是横向开步， 那么横向盘这个方就是啊，标准的都有两种，一种横向，一种竖向，但是你注意的时候，在使用的时候，在在某一个工程的时候，你只用其中一种，不能穿插使用 啊，因为头框代表公司的形象啊啊，公司这个标志不能穿插使用，你只能提其他的一种啊，一种啊，这个这个选择一般呢就用建筑端的选择，因为他建筑那些地图框太好了，你套好了，你就正好用他的头框啊，用他 选择，那么这是一个，那么我们这里标准图框的话呢， a 零是 a 零开始， a 零， a 一， a 二， a 三啊， 还有 a 四啊， a 四的一般呢就用的比较少了啊， a 四一般呢用在这个专业的。呃，你用的这个，这个一般用在修改方面，那图纸一般不出 a 四啊，不出 a 四 最小就是 a 三了，最小就 a 三，所以图纸的话通常情况下有这个 a 三， a 二， a 一， a 零啊，这个四种，四种啊，然后呢可以去讲的啊，比如说这长度不够，可以加长，他加长是有原则的啊，我们先把这个标准的这个头框啊，先给他搞清楚啊，标准的头框，先给他搞清楚啊。 啊，嗯， 那么这个 a 零， a 一、 a 二 a 三四种头框啊，四种头，这是竖上的头框啊，竖上的头框啊，这个头框的大小，从这一角到这一角的大小是多少呢？ a 零的是幺幺八九，乘上多少？ 八四幺，单位是毫米啊，这是大小，这是它的大小，一个头框，标准一个头框啊，你就像这个头框，这个 a 级的头框， 哈哈哈哈哈哈哈哈哈。 哎呀哈哈哈哈哈， a 一的土豪啊， a 二的， a 二的吃头发就变成 l 了啊， 你这样折成一半就变成 a 三的了，再折成一半就是 a 四的了，这 a 三是这么大的，差不多大，这是一个 a 一的情况啊， a 一的一个标准情况图，三指打出来就是标准情况。对了，我们今天讲这个图框，你看啊，这是 a 一的一个标准情况，你看啊， 标准在什么个地方呢？这个刺啊，它是大小是恒定的， 因为这是公司的龙王股，是吧？大家，哦，你看，如果是 a 一的头框，你就打这么大，你出手的时候呢？打这个头框，你就打这么大，跟他一样就这么大，指定的这么大，跟 a 一的图组一样大，出出来的话呢，就很漂亮，对吧？标准， 大家还想一想啊，如果我要是把这个图托，我帮他打，打到哪一次呢？我把他打到 a 三图， 我把这个头框打到 a 三头上，这头框我就用这个，你也是工作头框吗？我就用这个 a， 我就用这个。 a 三的头，我就用这个头框啊，掉这个头框，我把他打到 a 三头是上，我把他打到 a 三头是， 你知道出些什么样的效果吗？大家试想一下，你打你看，本来他那么大，至高那么大，你把他一收，缩小到这个地方呢？这个字你还能看得清楚吗？

我是汤圆，上节课呢，我们说了一下文档及绘图页的新建与打开，那么这节课呢，我们来学个新的，就是文档页面的设置及打印技巧。好，那我们现在呢就来学他，那有人说这个有什么好学的？这我也知道呀，好，以他回礼啊， 我们先来先来。学什么呢？先来学这个小宝贝的什么页面设置啊，哈哈，居然全部打开了， 我，我要全部全部给他关掉，哈哈哈，不给你看。好的，我们现在一个一个看，先看页面设置啊，页面设置呢？就是，哎，无非就是在我们这个就是绘图页啊，就是我们之前一直在说的这个啊，这个页面， 这个页面就是我们的绘图页，对吧？整一整块，好的，然后呢有人说你这好挤哦，我想换一下页面，对吧？好，那这个时候呢，我要去更改这个页， 每枪默认的全都是 a 四，那我能怎么办呢？很简单啊，我们在设计这个地方啊，一定要选中设计这个地方有个叫纸张方向，对吧？我们去改变下方向，他变成重现重量，就是这样，你就发现，哎，他又不饱满，那这个时候呢，你可能说我要去改一下，改变一下他的什么 大小，对不对？好，我们再怎么样，比如说有人说我要改成一个性质，或者有人说我要更大一点，对吧？那你你选中这个，你就发现，哎，他是变长，对吧？ 这个时候你还发现，哎，他这边出来了，你如果选一个自动调整大小就变得不一样，对吧？整个页面包罗了，但是你发现他还是不在中间，那如果以他为例，我现在来打印，你就发现啊， 在这边我们选择一个打印，发现他是这个样子的，这个臭不要脸的，他他他一个人还占两份，对不对？那这个时候你要怎么办？那有人说我给他弄小一点好， 好嘞好，我们选选中啊，然后我们，哎，怎么老是选选错东西啊？我们 ctrl a， 然后等我干嘛呢？我们，呃，把它一个小边角拿到缩缩啊，缩成这么小。 一，有什么坏处呢？你说的这么小，你打印出来人家看得见吗？而且你这这这这里面还还容易乱吗？对吧？二，嗯，即使可以把他说到一张纸上，那你这样打印的话，其实他也看不清， 你有没有感觉我们在这边我们在选择一个打印，发现其实看不是很轻的，那这个时候怎么办呢啊？这个时候没有办法了吗？嗯，有办法的。好，那这个就是我们这节课要解决的问题，哈哈哈， 首先呢在纸张这会跟大家讲了一个，就是在设计这个纸张方向里面去调整，对吧？可以调整它大小，还有自动调整。其实我们在默认的情况下啊，比如， 比如说为什么我们下面正常都是一个页面，但是如果我们选中这个自动调整大小的时候，当我们画图超过了他本身的这个这个这个大小，你就发现，哎，他这个就自动的延伸，对吧？这个就是自动调整大小的好处，如果我们把它给关闭了哈，我现在呢，我再来画一下 哦，画在这个界面就发现他纹丝不动，对吧？他没有什么哎，又多了，也没有，他自己就延伸出来，能发现没 就纹丝不动，你超过了就超过了，关我什么事，哈哈，对吧？他就不像他。好，那这个呢就是他的区别，所以正常呢，我们都是默认把他这个自动调整大小给他选上，这还是比较好的一个操作。那我们纸张呢？还是改成横向好吧？ 然后呢？呃，这个大小呢？像我们正常的都是 a 四纸就够了哈。好，那我们现在呢，我们要去说的是什么？我们要去说的就是 当我们的文档就超过了，嗯，正常的一个大小就是一个人占个两页，三页甚至四页， 那这个时候你要打印，你要怎么怎么去做，对吧？你自己画的图一下打到事业上面去，你老板也不好看呢，你把四张粘一起吗？那不太现实，对吧？所以这边呢我们要怎么办呢？你如果像正常的直接打印的话，就一张图就能搞定。等一下我，我再举个例子啊，我再打开， 然后举举个例子，比如说汤圆的组织，呃，公司组织结构图，我们把它打开，嗯， 哎，我鼠标鼠标好像有点问题啊，我们现在可以了打开了啊，因为鼠标是无限的，无限，感觉无限无限鼠标就是不好，哈哈，就有的时候经常会就跳出这种毛病，你就发现，哎，这是一页，一页就可以解决了。你发现，但是你打印的时候你看 啊，可能是两页，为什么？因为他这个变成扁的了，对吧？所以呢我们可以通过在这里面去设计调整纸张，很像， 对吧？改成这个样子，好，我们在这边我们干嘛？我们选择一个打印啊，快捷键，什么 ctrl t， 这个时候呢就可以直接打印了，对吧？准备就去的情况下直接选择一个打印打成几份几份，然后直接打印就可以了，对吧？这个是完全啊，比较可以的，比较真呃，清晰的 霸特呀霸特什么的，如果像遇到我们刚刚那种情况啊，我给你再打开一个看看啊，我给你打开一个跨事业的啊。 嗯，而且像这个这个的话必就以他为例哈，我们选择一个打印啊，我怎么选择了？打开我们选择一个打印，你发现他一下跨了两页对吧？让你有了些过分的跨个四页，那你是不是得疯癫呐 啊？这个时候怎么办呢？很简单，我们选择一个页面设置啊，你看这个地方有个叫页面设置啊，注意是页面设置啊，我们选择一个页面设置之后你就发现他们上面跟了你一堆数据，你要调的话你能调死，那时候怎么办呢？我们不管上面的，我们全部都统一改成 调整为一页宽一页高，我们确定这个时候呢，你发现哎打到页上面了，对吧？那这个时候就完全 ok 了，就没有问题了，哎， 然后如果呢你觉得他被压了一点，对吧？那你怎么怎么办呢？你就进到这个页面，对吧，你要进行一些子弹呢大小啊，一些自动调整呢，对吧？你要进行这些设置之后他导出来就完全 ok， 就没得问题。好的，那这个呢，就这一刻跟大家说的啊，如果你要遇到的一些奇葩的话，他赞的比较多，你要把它调成为页面设置，然后意义越宽你越高， 然后这个时候再去打印就没有问题。然后就跟大家说了正常的打印和不正常的打印啊，包括打印呢，其实我们有快捷键叫 ctrl 加 t， 嗯，以它为例，我们 ctrl 加 t， 哎，按了怎么没反应，怕不是键盘又失效了。哈哈哈，那我们直接这边啊，选择一个打印啊，正常的呢，选一个 ctrl t， 他就会跳到这个打印这个地方来，所以我也不知道为什么正常都是可以了。好， 那么到这个地方呢，我们就跟大家说了，就是这么些，然后下集看到我们要说一下我们，那我们作品呢？那个分享，嗯，我们要把它保存什么样的格式，而我们迷眼的最常用的格式有 是什么？哎，他不同的格式之间有什么区别啊？这是我们下节课的内容啊，这节课到这里面就结束了，我们下节课再见了。恭喜你又进了一大步，下节课再见。拜拜了。

有位同学说，老师我经常收到这种图纸打印，预览的时候看不见图纸的线条，那我们今天来看一下他的一个图纸到底出现什么问题。我们首先 ctrl 加 p 打印机选择单张打印。 呃，这个是我用窗口去选择一下我们的打印段位，假定我想预览这些地方，点击我们预览一下。 呃，这样的话，我们就会发现很多丢失的地方，比如说这个位置，他应该有一个图形的一条线过来，嗯，还有下方这个位置，这个踏板的位置，他应该有线条， 所以这里面并没有看到图纸。那我们回来看一下丢失的对象到底为什么丢了？我们首先选择那条预览看不见的线条啊，包括下面这条也是，他都在同一个图层，目前我们看一下左上角的图层，他在家具 无外线，那我们输入 la 白线空格，弹出这个图层面板。我们来看一下家具外线。一般打印如果这里禁止，他就看不到了，所以那么打印机可以限制打印范围，这个开关可以开启，开启就不能打印，那目前看是正常的啊，一切正常 啊。那我们来看一下他的特性，那我们把特性面板拉过来看一下特性面板，你看选中这条线的颜色，他用的是二五、二五及白色，也就是他在颜色上出了问题。 呃，这个地方选择了白色之后呢，打印就看不见，因为你在白纸上看不到白色的，那我们可以对他进行换颜色。如果选中一条线，我想选中所有的，输入一个快线 sele 敲空格，这样所有的白色的线条都会被选中。当 当我们选中了这些白色的线条之后，我们把它的颜色特性面板这个开关改成随层掰类，图层是什么颜色他就是什么颜色。选中，那他现在都是青色，如果他想用颜色来区分，我们再通过图层把这个家具外线的青色改成白色就可以了， 摆成我们想要的白色，这个颜色才是正确的。然后确定啊，接下来我们关闭，嗯，他一样是白色，我们再打印预览一下，那接下来我们打印预览就看见了，那我们再看第二种方法，就是如果你这些线的颜色有一根能看，一根看不见， 一个是检查图层一看，一个看特性里面是不是随层的。还有一个输 m a 键，我们可以去刷这个看得见的，再去刷这个看不见的。呃，那这样的话他们会具有相同的属性，相同的属性呢？就可以看得见。

然后我们讲一下第二个圆点偏移啊，大家看刚才我打的纸的时候都看到了，我的右边几乎打满，但左边没有，有的客户会碰到这种情况，我右边有完全打出纸了，然后但左边的话他还有没有打到边，然后就造成浪费，这样的话我可以去调那个圆点偏移，现在我跟大家说一下圆点偏移怎么调啊？这是目前我这个打的纸，大家看到了， 然后我把这个圆点偏移一点给您看一下，你就知道大概是什么意思。圆点偏移在打印设置里面他有一个圆点偏移这个参数啊，这个参数基础最小不能小于三十四，也就可以大于三十四，不能小于三十四，也就是说我现在想让这个图面对积极占往左面偏移十公分，我到前面加个一一百，正好是十公分，然后点确定， 然后我再打他的图就会过去， 这是往左偏一十公分的效果，也就是跟原图对比呢，这个老师往左边偏出来十公分，但同样呢你也可以往右偏一点就减掉十分钟，往右偏一十公分，方法都是一样的。

我来教你 cd 打印输出的流程。首先我们键盘上的 ctrl 加 p。 第一步，我们选择打印机的名称。第二步，我们选择纸张大小。第三步，我们用打印范围中的窗口去框选我们想要打印的图纸。 然后第四步，勾上居中打印，在右边有个更多选项，打开之后选择横向，纵向注意看画面的布局，只要充满就可以。在右上角我们打开打印样式表， 选择 a 开头代表彩色打印， m 开头代表黑白打印。决定关注我，我将为您解答更多的 cd 问题。

在这里我打开了一套图纸，按卡数加 p， 打开打印的设置面板， 在这个设置面板当中，我们会看到这套图纸对应的打印样式，这里有一个感叹号，表示这种打印样式是丢失的，如果没有打印样式的话，我们这张图纸的话就不能正常的进行打印。 在工作中我们传送文件的时候，一般会将打一样式一并进行传送，我们在收到打一样式文件的时候，如何将这个打一样式加载到我们打一样式表当中。 大家好，我是老吕，今天呢我们来给大家分享这种方法，在这里呢有一套图纸装修图纸， 他对应的打印样式的话，就是这里的一个打印样式。接下来我们给大家演示如何添加到 cd 里面，在 cd 里面我们点击文件的下方， 然后我们找到这里的打印样式管理器，在弹开的这个面板当中，就是我们这个 cad 里边所有的打印样式， 我们将这个文件复制进来就可以了，右键选择复制，然后再一次切换到这里，右键进行一个粘贴，我们关闭这个面板， 我们打开装修图纸这个 cad 的文件， ctrl 加 p， 我们打开打印的设置面板，在打印样式表当中，我们去进行选择我们新添加 进来的打印样式，这个时候我们就可以使用这张图纸对应的这个打印样式来进行正常的打印了，关于这个方法的话，就给大家分享到这里。

我们的绘图一样，打印出来的东西有误差的时候啊，就是打印出来的东西不是一比一了，所以我们就要调整那个参数比例，就是调整误差。像服装大师斯米特， 服装大师阅历，他调整方法有点跟普通的绘图与他有点不一样的，就是我们平时一般磨合走动的方向就是横向吗？然后 横向吗？然后出指方向是纵向吗？呃，服装大师旗下的品牌斯米特啊，瑞丽啊，他的刚刚好相反 啊，就是我们平时啊漠河走动方向他才是横向，而出子方向他是纵向，所以我们就要从 这里调整一下，就比如说，比如说我们就画个五十乘五十的正方形出来，然后我们这里填设置尺寸就填五百实字尺寸的话我们量到多少就填多少，但是要注意方向， 服装大师旗下的斯米特啊，阅历啊，他的方向是跟普通的绘图仪他有区别的， 他的横向，横向啊，我们一般的话都是指漠河走动的方向，但是他刚刚好相反，横向是出子方向，所以我们出子方向量到， 呃，量到尺寸是多少就填上去就可以，比如说我们量到尺寸打印是五百零五这样子，点一下确定就可以 有纵向，纵向的话就是，呃，我们斯米特啊、瑞丽啊服装大师旗下品牌的都是纵向的话，他就指指的是漠河来回走动的方向，就是纵向。比如说我们一样填五百， 然后打印出来的尺寸，十字尺寸，我们量到多少就填多少，这样子填好就呃，基本基本上都可以调整好那个比例，打印出来都是一比一的了。

cad 小知识 cd 打印图纸的过程中应该注意的选项？首先打印的快捷键为 ctrl 加 p， 点击 ctrl 加 p 弹出打印界面。由上至下，我们先选择打印机，选择要打印的打印机，如果要选择打印 pdf 图纸的话，我们选择 dwgtwpdf， 下面图纸尺寸我们点击开。由上至下，我们选择第一个遇到的 a 三或是 a 四的选项，每一个会有两个选项，横向和纵向我们随意选择其中一个都可以，后续还可以进行调整。 打印范围默认显示，我们要选择窗口框，选你要打印的图纸，点击，我们可以提前预览一下，点击预览明显可以看得到我们这边的一个打印范围不对点， 点击鼠标右键选择退出，继续进行设置。下面打印偏移，我们要勾选居中打印，不满图纸默认勾选，我们也要把它勾选上。右下角有一个隐藏的打印菜单，向右的箭头，我们直接点击打印 开他。刚才我们看到了图纸的方向不对，我们要把图纸方向由纵向盖到横向。如果你要打印为黑白图纸，还要在打印样式表里面点击，我们要选择 mono 开头的这一个打印样式才可以。选择好之后我们直接再一次预览， 那这样的话我们打印出的图纸就没有任何的一个问题了。如果想要打印的话，直接点击鼠标右键，我们选择打印。如果是打印机的话，已经开始打印，如果说要打印 pdf 图，我们选择路径，点击保存即可。那么 cad 打印的详细步骤和注意选项各位同学有学到吗？

画图前必看的选项参数，那么今天我们就先不画图了啊，因为在画图之前有一些很重要的参数，我觉得有必要跟大家说一下，因为这是我的，又或者说是每一个初学者你应该必须要会的 去适当的去调一些参数啊，比如说你的自动保存路径，以及你的拔光大小，或者说你的显示拔标的尺寸什么的。 那么我们先输入 op 空格一下，就是 op 什么意思呢？ op 就是顾名思义就是英文的 options， option 空格一下选项， 然后这个时候呢他会给你弹出一个选项框，那么我们首先先更改一下那个自动保存的录音，那么比如说我们首先打开 文件，然后你会发现这里有很多参差不齐的一些什么文件格式啊什么的， 那么我们只需要选中自动保存位置，然后点击这里，然后我们输入浏览啊，一般情况下我们就不要去保存到 c 盘，他又占你空间，然后呢反倒还没什么用，还会拖慢你电脑，电脑运行速度，然后呢再者自动保存了，另一个 特点就是我们为了预防我们的电脑万一死机了，又或者说突然间砰的一下停电了，那我们就什么东西都没有了，我就说， 所以自动保存很重要啊，那么首先我们先点开我们的地盘，然后呢我们先找到 cd 二零一九，然后呢点自动保存，因为这个自动保存是我自己设置的啊，也就是说我是先前已经先建好的，所以大家可以自己行先， 又或者说位置是随便你们选择，嗯，总之就是不要放到 c 盘，然后我们点击一下确定，然后呢看到没有，他们就会自动保存位置就更改成为 cad 二零一九自动保存。然后那么这个时候呢，我们就进行第二步点击显示， 然后这个时候你会发现这一筐好像不拉，不拉不拉不知道什么东西，其实没有什么所谓的，我们只需要调一下你的十字光标大小， 一般正常情况下，如果你没有设置的话，好像是在十到十五左右，我们看一下十的效果是什么样的， 他就是这样的，那么这个时候我是个人习惯喜欢满屏的，所以呢我就把它直接拉满了，然后呢紧接着是第三个打开和保存，那么这个时候呢，你看到这边 这么一大堆东西，也不要管他，让你直接看到文件安全措施下面有一个自动保存，然后呢他们的保存间隔分数是十分钟保存一次，如果说是默认的话，那么比如说有些同学可能手快啊，就好比如说 那么自动保存这边呢，我是建议大家是五分钟保存一次，又或者说根据个人需求，你可以自行去调整，比如说两分钟，三分钟，五分钟，这样 间隔时间是为了保证我们在划到一定程度的时候，他会自动保保存，而不是让你自己需要主动的手动的去人为去保存。就好比如说有些人的 cad 特别的熟练，他们的手速是异常的快的，就好比如说他们五分钟的时间内，可 可能就直接把整个马尔代夫服饰图都已经画出来了，所以这个情况下必须得两分钟保存一次。答案，这是一举一个例子啊，具体是看个人，然后再者就是第四个，第四个就是绘图，我们打开一下，然后你会发现这边有很多什么显示自动捕捉什么的 啊？自动捕捉标记大小跟把控大小，自动捕捉，自动捕捉是绿色的，那么比如说我们需要对这根线我们进行一些操作，比如说我要用 m 空格一下，然后复制，如果说移动，不，然后你会发现 这时会显示一个绿色的把框，那么这个就是持续点，同样的这边的大小是随你们调， 根据个人情况，那么再者是选择机，选择机这边同样的也是根据个人情况。呃，加点尺寸啊，四驱光大小啊，都是根据个人情况来调，基本上来来去去都是这些。
