奔驰w222碰撞传感器安装位置
今天遇到一件非常诡异的事情，这个车奔驰二二二那个来换了个机油，然后做了个定位，做完定位之后呢？然后出去试车，试完车就成这样了 啊，后面抬的老高差点没给我打炸了。乍一看这个高度真的是非常非常吓人啊，出问题的话肯定我们也是先去找自己的原因，看看是不是碰到这些传感器啊。现在看到这根 杆的话也是角度是正常的，这边右后的位置也是对的啊，并没有碰到， 然后下面这个支架也是正常的，没有弯曲，这个也是正常的。在这悬挂模块里面储存的一个右后 高度传感器功能故障。再来看一下数据流，右后的传感器数据是一直卡在一百二十八，接着我们又把左后跟右后的高度传感器进行了对调啊，效果还是一样的，右后调回来，左后是有数据的，左边调到右边还是没数据。 断开左后高度传感器，现在左后又变成了一百二十八。接着来看一下故障码， 可以看到左后也爆了一个跟右后一样的故障码，所以说现在基本确定这个故障码很可能是由于断路引起的。法规电路图。右后传感器高度传感器啊，一号针脚到 电脑的是十一号针脚啊，这条线是不通的，然后是二十五到五号是 ok 的，就是这个一号脚 绿紫色的线量不通，因为有在后面施工。呃，也怀疑是不是线路上碰到了，把这个优惠传感器的那个插头连着限速整个的拉直，呃，从 从这个插头开始量，一直量到那个进到后备箱到这个点，这个线路都是没问题的，说明这个故障跟我们这次维修应该关系不大啊，这个线路肯定是在车内的线路出现了问题， 这里画了一个右后传感器到模块的一个走线啊，绿色部分是那个走底盘的部分，然后到这里的话进入到后备箱啊，再从后备箱进入到后排啊，沿沿着后排座椅 啊，顺着那个右侧的脚踏板啊，一直走到副驾驶的脚底。这次的话我们有测量率 线部分是 ok 的啊，说明这个断路是在红线部分有断路，再加上这台车是奔驰 s 啊，他的内饰还有限速的包裹性都非常非常的严密，还有复杂，所以说想查到他的断点 啊，这个将是工程量非常的大啊，最终无奈我们只能选择了甩线，为省事，我们最终还是决定甩线啊，这根线是从前面模块嗯引过来的，甩线的话对于这种 奔驰 s 级还是挺难的。你看我们拆了这个东西，一直在找那个往底盘或者是后备箱去的通道啊，始终是找不到，最后在这个位置啊，勉强找到一个孔可以通到底盘，真的是 常在河边走，什么鬼都能遇见，这个事是想不通啊，这可能是真的是太巧合了， 处理完线路现在的数据就 ok 了，哎，交车吧。
粉丝7390获赞3.7万
相关视频

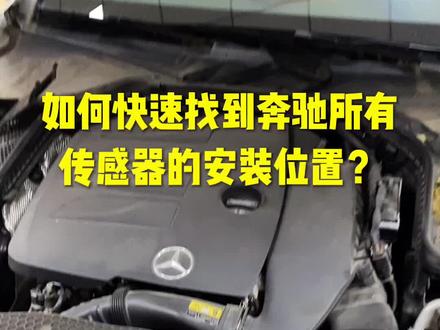

02:33查看AI文稿AI文稿如何能快速的找到奔驰发动机上所有传感器的安装位置？我们首先呢将奔驰的专用电脑通过诊断接头连接到车辆那边插好，然后呢我们这个连接好以后，确保连接牢靠， 进入发动机系统，选择右上角有一个小书本，书本啊，点开它，这个时候呢我们点右下角继续， 然后在这呢我们可以看到有电路图，插头位置，安装位置，点击安装位置，这个时候呢会有控制单元和这 单词带，点开它就会有所有传感器的安装位置，比如抱枕传感器，点开它以后呢会弹出来它位于车辆的哪个位置。冷却液温度传感器安装位置，点它这是冷却液温度安装的位置， 然后比如说还有压力温度传感器啊等等他的安装位置， 所有传感器我们都可以快速的通过这里啊，节气门触动器点他， 然后呢而且这个呢我们还可以进行这个放大啊，进行放大缩小来便于对他的这个位置的查找，所以说我们专用诊断仪右上角这本小说 的功能很强大，想回到诊断界面，直接点击他关闭，这时候我们就回到诊断界面了，展开又回到这里，我们可以看插头的端子，点他 可以找到插头啊，插头的端子定义，然后以及电路图，点击电路图 啊，这样就可以查看这个呃，奔驰的这个电路图了，所以说我们的这个新款奔驰的诊断程序呢，他把这个资料这个功能呢直接集成到诊断程序里边来了， 大家有需要奔驰宝马奥迪专用电脑的，在下方的小黄车当中就有，可以直接下单。另外想学习奔驰、宝马、奥迪专用电脑应用，或者是需要汽修高级证书都可以找我。
281伊老师科技官方号

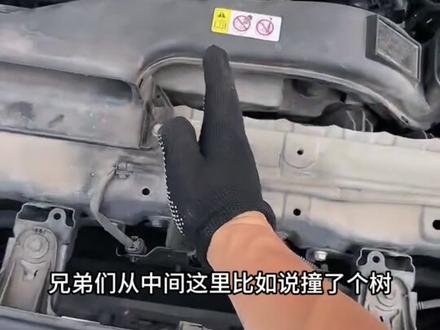

00:55查看AI文稿AI文稿碰撞传感器前边有两个打这边，这是右边的这个位置，这就是那个气囊的那个碰撞传感器， 左边左边一个，右边一个，就这个车气囊气囊能不能弹，气囊能不能炸，就是这个东西说了算的，看见没有？就你前边，比如说你从这个地方发生撞击，撞过之后的话，这个传感器他感受到你前面撞击的压力，那这个时候呢？你的气囊在干嘛了？ 气囊瞬间的弹掉了，或者还有就是像在这边这边是一样，对不对？但是最怕是什么呢？最怕就是有的车他从这个地方看，兄弟们从中间这里，比如说撞了个树，从这里顶过来，从这顶过来的话呢？有可能这个传感器因为在这个位置还有一个在这个区域， 对不对？那你从中间转过去的话，可能两边感应不到，那这个车的话，有可能就是到时候你去修的时候，这个车单纯的前嘴换一套，但是气囊没弹，这种也是比较多的，这种啊，不是说这个车前面撞了气囊就一定会弹，还有就是看你这车他是撞哪个位置，知道吧？这个也是比较重要的。
479检车家二手车检测培训
00:34
04:26查看AI文稿AI文稿碰撞传感器为气囊系统提供出发信号，今天让我们一起认识碰撞传感器这个小家伙。首先让我们一起看看这台创的面目全非的宝来大哥，他是我们今天的主角，来个背面特写，真想到 后面也被人怼了。再到车里面看看主气囊，副气囊也炸开，扭头一看，左侧气帘和右侧气帘也同样炸开了。 不对呀，正面碰撞和尾部碰撞一般不会炸车气连啊！我们先认识一下气囊触发的规律。一般来说，发生正面碰撞是故事， 成员的身体和头部会猛烈向前倾，这时候会拉紧安全带和炸开前部气囊， 用来保护成员的安全。而发生后部碰撞时，成员的身体会向后倾，此时仅需要拉紧安全带，将成员的身体紧紧的固定在座椅上， 就可以起到保护作用。那究竟是什么原因导致侧气连炸开呢？前不严重碰撞合理触发主妇气囊尾部呢？第一眼看起来并不严重，但是仔细观察发现整个后备胎坑都严重变形了， 这回不会跟触发侧气连有关呢。像这个尾部被怼起来的一铲小哥一样，那只在气囊电脑的水平传感器感应到整个车身失去水平，于是触发侧气连，防止成远的头部碰撞车窗。最终 我们初步判断是后部碰撞事故导致侧气连炸开。回到我们今天的主题， 碰撞传感器安安装位子可以分为前碰撞传感器和侧碰撞传感器， 分别用来感应正向和侧面的加速。前碰撞传感器一般安装在龙门架两侧或者前大梁上，而侧碰窗传感器有安装在车门上呢，也有安装在 b 柱上呢，安装在车门上呢， 一般是用来感应车门的气压的变化，还有安装在 b 柱上是感应车辆横向加速度。不管是哪一种，侧碰窗传感器都是用来提供信号触发侧气囊的。碰窗传感器有长这样的，也有长那样的，不管是哪样子的，起作用和工作 原理都一样。抛开碰撞传感器，其内部由芯片和电路板组成，已经不是从前的滚球式、水银式、弹簧式。当老式机械的传感器，新式碰撞传感器，其优点是精确、 耐久，且可以循环使用。碰撞传感器的核心使其内部的压电经验在不受到外力作用的情况下，起电压为零。当车辆发生正面碰撞时，会猛烈减速，此时负向的加速度会使压电镜片发生挤压行变， 压电晶片的两端产生电压。反过来，当车辆被追尾时，会向前猛烈加速，此时正向加速的哦，会使用压电晶片 产生反向的电压。车辆在正常使用的过程中，传感器时刻不停在工作，其内部的压跌镜片不停的重复着积压、恢复和拉伸的过程，但是镜片仍然是完好如初。当车辆触发气囊事故后， 是法需要更换碰撞传感器，科技理赔明确告诉你不需要更换。第一， 碰撞传感器的工作原理决定了无需更换，其内部压电镜片可以不断恢复。第二，气囊系统运行要求碰撞传感器必须能够重复使用， 因为来自传感器的碰撞信号并不是气囊触发的唯一信号，触发气囊还必须有相应车速等要求。第三， 诊断系统证明。通过读取安全气囊系统的数据，可以证明碰撞传感器没有故障码，可以重复使用。想了解更多的定损知识，关注科技理赔。
257科技理赔

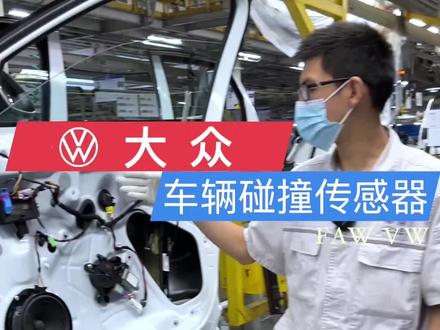

02:12查看AI文稿AI文稿上期视频大家看了速腾车上所有的气囊，这期视频就大家看一下气囊碰撞传感器，我现在所在的这个区域就是我们车门气囊碰撞传感器的安装工位，大家来看一看， 现在啊，我手上拿的这个就是车门的碰撞传感器，给大家看一看，他是来承受来自于我们车门方向这个碰撞压力。 我现在所来到的这个工位就是我们车身侧面气囊碰撞传感器的安装工位。我们现在给大家看一下车身侧面气囊碰撞传感器，我现在手上拿的就是我们的传感器，它是安装在我们的 c 柱的下方 啊，左右一边一个， 现在我们所来到这个区域是前端分装线，在这个工位对我们前端的碰撞传感器进行一个安装，大家现在看到我现在手上拿的这个是前端的碰撞传感器， 这个全端碰撞传感器会安装在我们全端水箱上方啊，大概对吧，这个架子上会有一个螺钉进行一个拧紧。我现在手里边拿的这个就是气囊电脑，它的作用是接收来自于碰撞传感器的数据 做出分析，需不需要对我们气囊啊进行一个爆破。另外这个里边还集成了一个纵向和横向的加速，比如我们车身的某些点位没有碰撞传感器的时候， 他需要依靠这个里边的纵向横向加速度来判断车辆是否发生了剧烈的碰撞，从而需不需要打开我们的这个气囊。
991封面汽车

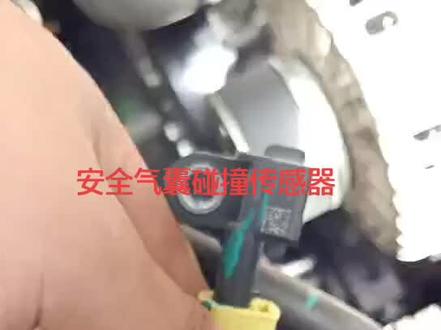

01:26查看AI文稿AI文稿大家好，咱们今天给大家分享一个碰撞传感器的测量，那么这个碰撞传感器呢一共有两根线，咱们选第一步打开钥匙拔掉插头测一下这两根线电压，那么第一根线电压的话是一个零伏， 咱们来接下来用功率视灯一头接正极，一头测一下这根线电压，功率视灯一头接正一头测量能够正常点亮视灯，这根线呢为接地，咱们测第二根线， 第二根线电压的话是一个七点二八伏，那么这个电压呢是由咱们电脑板到咱们这个传感器的一个自检电压。 以后报道这个什么碰撞传感器线路断路，咱们可以通过这么的一个电压来确定这个线路有没有断路，一根为七点二八，一根为零伏。接下来咱们连接试播器给大家看一下这个店老板过来的一个实际的信号， 咱们连接试播器大家可以看到啊，就是咱们这个电脑板过来这根信号呢是一根标准的占空笔信号，接下来咱们插上插头测一下这根信号线的一个变化，咱们接下来插上插头测量一下，大家可以看到啊，插上插头之后这个信号呢跟咱们这个没有插插头的信号是没有任何区别的， 那么这个时候当咱们这个传感器监测到咱们这个车辆加速度过大的时候，那么咱们会将这个信号变成一个不同的占空笔信号，电脑板接受不同的一个占空笔来控制咱们这个气囊的一个爆炸。好了，感谢大家。
1324云海汽车
01:21查看AI文稿AI文稿那么具体是线路短路还是电脑短路呢？很简单，我们现在把钥匙门关掉，把电脑拔掉，我们再测量一下线路是否还对比假体，你试一下。好，现在我们已经把里边那个信号电脑已经拔掉了，我们再来测一下电压是多少， 我们把黑标笔接到正极，你测一下对地电压是不是？还有你先测正常的这个也没有对地电压了， 好，也没有电压 也没有 啊，我们的信号线刚才有故障的信号线，现在已经没有电压了，这样的话就证明什么呢？证明我们这个线路 本身是没有。对，就是跟打铁短路的地方。短路地方是哪？就是我们的气象电脑损坏了，因为这个气象电脑啊是修理厂已经更换过的，所以我们现在不用打开维修，联系修理厂让他再重新买一块电脑装了。 好，今天这个碰到传感器的检测方法。我们先说到这，小伙伴们你们有什么想知道的，或者是就是说哪一方面想让我录视频的，可以在评论区留言或者私信我，谢谢。
166天津红桥滨江汽车电子
01:46查看AI文稿AI文稿气囊的碰撞传感器如何检测？大家好，我是滨江汽修老王，我们拿万元表来测量一下，老王把万元表打到电压档，先把钥匙门打开， 因为爆的是对地短路啊，我们先测一下这几个线的电压，首先我们用黑标笔接负极 来测一下， 这个没有电压， 对，这个电压是五点多伏到六点五伏左右一个波动电压， 左边的这个没有电压，这个也没有电压，那么就证明 左边的这个两条线其中一个信号线是一个打铁。下一步我们把黑标笔接到电池的正体，我们再来测一下，看是不是真正的打铁。 你看这个线十一点九伏，证明他是这是一个打铁线，这个是负的电压数了看也是在五伏左右跳动， 左边的两个线十一点九伏，这是打铁线，信号线也在十一点九伏，那就证明信号线确实是跟地线在打铁。 测到现在啊，我们已经确定就是左边的这个信号线确实是在对地短路的一个状态。那么具体是线路短路还是电脑短路呢？
188天津红桥滨江汽车电子
01:30查看AI文稿AI文稿哈哈哈，哎，这奇怪，没有电压出来啊这，哎，废了废了，电动板废了。我去，吴师傅厉害啊，这方法好，一目了然。牛逼啊牛逼牛逼牛牛牛牛牛，你怎么能误人子弟呢？你看他教的都是啥，哪天把气囊砸爆了怎么办呢？ 你牛逼，来，你来检测，这个东西是这样玩的吗？你看一下你现在报的光亮吗？中部碰撞传感器电路电压过高看到没有？过高的开路，这个故障其实很简单，你遇见这种情况的话，你找两个特征，把这个传感器插头拔掉，拔掉之后呢？一个表笔插一个 两百，差一个之后直接短接，你报过高，我短接了，直接让你过低。之后咱们清除故障代码，他肯定会报。对对，短路，咱们清除故障代码之后再读故障代码，看到没有？报，对对，短路，对，大概短路看到没有，这就证明线索和电脑 问题已经不大，你要这两根线怎么控制的？这两根线有一根线是咱们的大铁线，你把石头夹正起， 咱们去量它，看到没有湿度可以点亮，没有这个大电线也会一样爆开路的。大电线正常之后你要拿万用表再量另外一根线电。另外一根线的电压呢？你要开钥匙，瞬间有一个四五伏的电压看到没有？看到没有？瞬间开钥匙，五伏看到没有。嗯，这就证明这个线数电脑发送电压过来了， 传感器报传感器电压过高就传感器坏了，跟那个东西有什么关系？一天一万工资，你还真白拿了，我跟你讲，哎呀，一天哈哈哈哈。

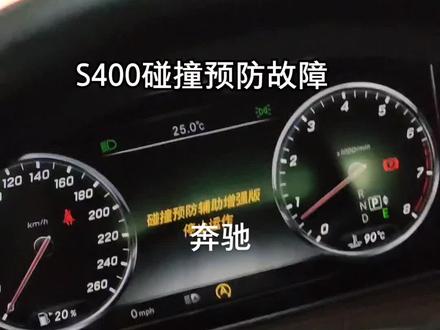

00:54查看AI文稿AI文稿哈喽朋友们大家好，这是一款奔驰 s 四百二十二的底盘，仪表显示这个碰撞一旁或者增强版故障啊。 我们用酸碱读取了以下故障码，全是观影 a 幺零八那个无通讯的故障，我们去看一下是什么原因导致的。这个 a 幺零八模块就装在这个右前杠下面的啊，他一共有四根线，一根打铁， 第二根是看低，第三根是看高，第四根是十二伏电源。我们测量了打铁看高看低都没有问题，缺少十二伏电源。过来啊，检查保险是好的。 锁定的故障点在这里，这个接头位置啊，这个里面三根针角已经断掉了一根啊。所以说这个插头腐蚀导致的这个故障啊。学习老铁，双击六六六。
03:41查看AI文稿AI文稿奔驰车要没有这个毛病啊，我这第二天都干不下去了，又一个奔驰中招了，现在仪表上防侧滑的故障灯亮，我刚才呀拿电脑检测，报一个转向角度传感器出现内部故障，又是我最愿意干的活啊，猜对了，这玩意才好修呢，还好要价，擦一下就好开修， 东西已经拆回来了，就这个活啊，今天我用两分钟给他搞定这个呀，就是这个奔驰的转角传感器，故障率是非常非常的高，奔驰全系装的都是这款转角传感器，十个里边得有十五个，都有这个毛病，为啥这么说，有的一个车也都修两三遍呢。先把这里边这几个螺丝给他拆掉 啊。好，这边还有四个螺丝 好，拆下来了撬一下。 好，这个拿下来了，这个呢就是这里边的转向角传感器，那么正常如果出现这种故障啊，只能换这个，整个换挡杆，这个模组的总成，换一个烦恼，也不贵，四五千块钱，但是家不老换呢， 咱们单独给这个拿下来可以修啊，我们看一下这款奔驰的转角传感器啊，他出现故障损坏的原因呢，就是因为上面呢有一个这个黄色的这个导光盘脏了，咱们给擦一下，就可以解决这个问题。 咱们把上面这个导光盘呢给他整体拿下来，咱们给他擦一下。其实有很多人呢，也都知道里边这个导光盘脏了，但是擦上之后不好，里边有个注意事项，一会看一下， 先把上面这个透明这个小座呢给他拿下来，这把后面这块有个坎给他掰一下。好，我们看一下。这个导航盘呢已经拆下来了，咱们看一下啊，损坏的原因呢，就是因为上面呢 表面呢有一层灰尘，咱们给他擦一下就行啊，看一下行了，这个就可以了，咱们擦一下就行，我们在装的时候啊，一定要看一下有一个位置非常关键，就是说这个导航盘装完之后啊，他有个正式点 白色齿轮，上面呢有个小圆点，我们正好呢需要把这个白色齿轮的小圆点放到这个位置，如果不对好的话装上还会包裹账码。 好，这回找着对位置 看一下，是这个位置啊，上面这个齿轮上面这个点正好放到这，这个是最正确的位置。好，可以咱们再把上面透明这个座呢再给他按回去。好 好，可以了，这个就修好了，螺丝给他装上 好，里边还有三颗螺丝，好了咱们给他通电试一下吧，插上插头通电测试一下， 看下不转码 好了没有？刚才这个内部故障的故障码了，这个转向角传感器呢，现在就已经修好了，前前后后啊修这个转向角传感器啊，三分钟都没用上， 现在我修一个转向角传感器的价格呢在八百块钱，老铁们就这个活在你们当地，你们要是修能要多少钱，打在评论区告诉我。
2.0万高百万
00:15
00:38查看AI文稿AI文稿奔驰 s 级 w 二二幺拆装门挡风玻璃上的多功能摄像头后，仪表中会提示路线偏离警告系统停止运动。使用原装 x 三派的五读取车辆故障，多功能摄像头模块中存在会交转故障， 此故障需要使用 ax 工具辅助学习。点击出炉袜启动，按照提示将工具摆放到车辆前侧位置 调准成功启动车辆，车辆路线偏离警告系统恢复正常。
170世杰铭车

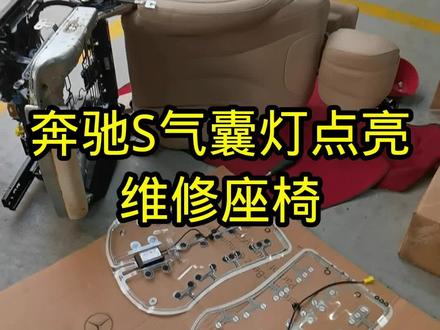

00:55查看AI文稿AI文稿奔驰 w 二二二 s g 仪表气囊故障灯点亮电脑夺取故障码为右前座椅家用传感器曾在内部故障接收到错误的数据。 故障码的含义就是在副驾座椅里面有一个识别有没有坐人的传感器出现问题， 现在副驾的座椅我们已经拆解开，这个东西就是座椅占用识别传感器 也是这一代奔驰 sg 的通病。这个故障码也可以选择用电脑屏蔽，这个传感器安装在坐垫下面这一层上面，这一层是座椅的加热。 好点赞加关注，汽车养护维修，少走弯路。
178汽车心血管内科
02:06查看AI文稿AI文稿哈喽，大家好，今天这台奔驰客户向我们反馈，他更换完左右两侧的前轴上摆地之后，现在在路上行驶的时候出现这个方向跑偏，向右跑偏， 经过我们检查了发现他这个前轮的左右高度车身高度不一致，那究竟是什么原因导致更换上百臂之后车身高度不一样？我们一起来检查确认一下。来到车上看一下， 先目测一下左侧的这个悬挂高度啊，目测左侧左侧悬挂高度， 这个就是我们的车身高度传感器，一个拳头正着，再对比一下右侧一个拳头是放不进去的，右边明显的比左侧要 d， 这个也是右侧的悬挂高度传感器， 就这个东西现在为什么两边高度不一样了，换过上百倍之后出现。我们来看一下这个高度传感器的安装位置， 正常的高度传感器这里会有一个消的，呃，正好插到这个安装孔，右边的已经安装到位了， 就看到已经安装到位最里面的那个金属爪子，我们现在对比一下左边 这个是左边的高度位置，创新器可以看到这个爪子没有插到这个安装孔里面，那这个悬挂高度呢？自然也就不正确，所以出现 放过上半臂之后，两侧高度不一致，车辆就会出现在路上行驶的时候方向跑偏，车身歪斜，这种情况还是因为维修操作不当的，所以这一款大家在维修的时候一定要选择 经验丰富的店里面去经营他，否则的话就会给车辆带来一些意想不到的问题。
170奔驰车维修老牛🐮
