cad鼠标在绘图区消失不见了怎么办
粉丝1.7万获赞32.6万
相关视频

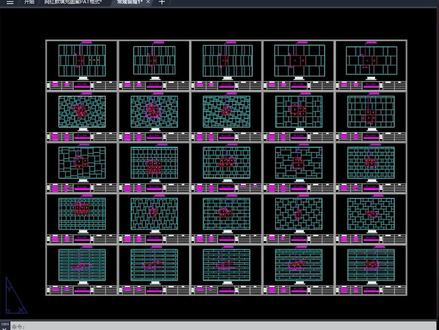

01:01查看AI文稿AI文稿绘图时十字光标不见了，切换到模型仍然不行， 再切换布局还是没有切换到其他文件，显示是正常的，再切换回来仍然是没有。 画过很多图纸的应该都会遇到过这种情况，这跟我们识字光标设置的大小是没有关系的，还有颜色我们之前都设置好的。找到视图 视觉样式管理器，这里有个二维线框，也可以通过视图 视觉样式打开这个对话框，点击一下其他的，然后再切换回来，它就显示正常了。
27凌云深化实战之谈

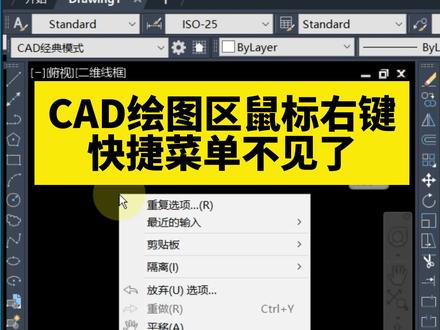

00:47查看AI文稿AI文稿cad 绘图区鼠标右键快捷菜单不见了？ cad 绘图区直接鼠标右键没有下拉菜单怎么办？ cad 默认设置是在绘图区，鼠标右键会出现下拉快捷菜单，如果你的 cad 右键不显示快捷菜单，直接弹出设置选项，只需点击用户系统配置， 勾选绘图区域中使用快捷菜单，点击应用和确定绘图区，鼠标右键就会出现快捷菜单了。遇到不懂的软件设置问题， 可以点击选项，点击配置，点击重置，点击应用， c、 a、 d 就回到第一次打开时的默认设置了，然后再根据自己的使用习惯重新设置一下就可以了。关注一品，带你玩转 c、 a、 d。
219郑州壹品室内设计培训

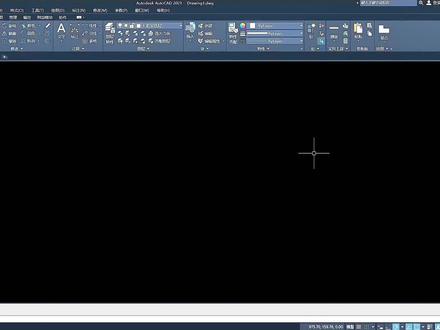

01:50查看AI文稿AI文稿接下来我在评论区针对两个网友的评论进行解答，然后做一期视频。第一个问题，他说我的修改面板不见了，怎么弄？ 他的意思就是说在我们功能区这个修改面板不见了，应该怎么恢复？正常我们是有绘图修改注示图层这些，他的情况就是这样一个样子的， 绘图过来没有修改这个面板了，那么我们应该怎么恢复呢？我们首先把鼠标放到功能区，鼠标右击选择显示面板，自动弹出下拉列表，在修改前面点击对勾勾选，这样我们的修改面板他就恢复了。 第二个问题，我们的面板设置好以后怎么锁定呢？这次打开 cad， 我 们设置好的面板又没了，遇到这种情况， 我们设置好面板以后，我们点击菜单栏的工具，选择工作空间，点击加当前工作空间，另存为名称，我们可以随便起。假如我输个 x x x 保存，我给大家演示一下。假如我现在这个绘图区变成这个样子了， 他不是我想要的。如何恢复我刚才创建的工作面板呢？这时我们就点击屏幕右下角的状态栏，把鼠标放到切换工作空间，点击一下，选择我们刚才命名的 三个叉这个工作空间，点击一下，这时我们刚才保存的工作空间就恢复了，你学会了吗？点赞收藏加关注，每天分享 cad 绘图技巧！
24机械老葛
02:43查看AI文稿AI文稿hello， 朋友们，大家好，我是我爱学 cad， 今天我们分享一个在培训过程中大家提出的一个问题，就是他绘制了一条线段，然后想要去标注， 标注的时候他想把鼠标移到这个线段的端底上，然后他发现怎么样也移不过去，也不出现这个捕捉的这个对象啊。大家仔细观察我这个屏幕，你看我在移动的时候， 他就在四个角，这个鼠标他只能在侧四个角直接移动，或者说是在跳格子，那因为我这个是开启了三格，然后我们可能看不太清楚，这边用一个正方形的。也是啊，他这个鼠标就只能 移到这四个角啊，这是怎么回事呢？这个问题的原因是因为我们窗口下方这里啊，窗口下方的这个沙格捕捉啊被打开了， 把它放大截图给大家看一下，就这个图标这很多个小点，这个图标前面我们讲对象捕捉的时候也有专门讲这个三个捕捉，原因就是这个三个捕捉被打开了，然后有可能你把它关了之后， 还注意看这里有没有啊，要把它关闭，如果这里这个下方这里没有被关闭的话，有可能你关了之后也没用啊，我们刚才已经把它关闭了，我们再来试一下，我去标注看看是不是就解决这个问题了。 那这个时候我就可以正常移动鼠标了啊，他三个捕捉的话，他的作用我一直还没有太清楚啊，他应该是比如说我们有些， 嗯绘图的情况下，我可能只只允许他这样子动，比如我假设我们这格子最小格子就是一毫米，这样子可能方便，我们 不可能这样子，我们就不可能绘制出不等于一毫米的这个线段最小，对吧？有可能是这种情况， 其他情况下，所以说建议大家都默认把它关闭，否则你可能会像这样子出现莫名其妙的这个感觉，鼠标不受你控制啊，你怎么移，他就只能在这里跳格子，就是每个格子他就只能这样跳格子啊，大家一定要记住要 把它给关闭掉啊，默认就把它关闭掉，这样避免我们遇到这种情况不知道该怎么办好，以上分享你学会了吗？欢迎大家在评论区留言，谢谢大家！
258吾爱学CAD

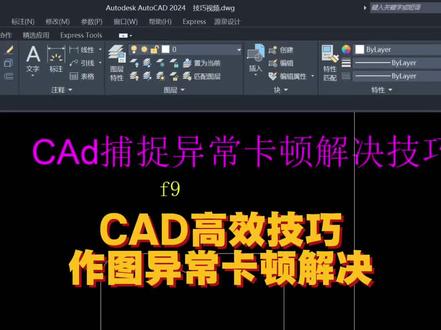

00:28查看AI文稿AI文稿cd 高效技巧 cd 很多学员跟我说自己的 cd 在 捕捉的时候异常卡顿，比如我在这边输入 l 空格，想捕捉到这个点，有同学说自己的鼠标像这样卡顿一顿一顿的，这是什么情况呢？这是因为我们下方这个商格捕捉打开了，大家只需要 关闭或者按快捷键键盘上的 f 九就可以，此时就可以正常捕捉了。好，点赞加关注，学习更多技巧。
00:44查看AI文稿AI文稿cad 的 提示消失了，我太难了，比方画一个矩形 red 空格，鼠标的旁边会跟随的一个提示栏关闭动态输入，会导致提示消失。按键盘的 f 十二， f 十二是动态输入，这样就可以恢复正常了，但是偶尔没用怎么办？ cad 界面下方找到动态输入按钮，左键点击动态输入设置，将这个页面的内容全部勾选，最后确定。 如果找不到，右键点击对象捕捉按钮，左键点击对象捕捉设置，再找动态输入。今天的视频就到这里，拜拜了。
6陈皮陈皮
01:36查看AI文稿AI文稿老师，呃，你看我这做好了这个模型，但是我怎么把这个模型，它的平面图和这个图放在一起看呢？哦，我来教你吧，高版本当中有一个功能非常好用，你找到下方鼠标垫当中有一个转三十图的指令，对， v i e w b， 对 吧？你输入快捷键， v i e w b w b， 对 敲空格，然后指定模型空间点击一下，把这个模型点击一下敲空格。好，指定布局空间敲一下回车键。好了，现在你把鼠标放在这个布局框里，点击一点，第一个敲空格，鼠标向右侧拖动指定一点，看对， 点击一点啊，然后再竖直向下拖动，点击一点，竖直向下，在这里，这里，对对对，点击一点，然后再往右下角拖动点击一点，这里对对对，点一下，好调风格。你看基本上现在呢就是二维平面和三维建模都在这里，你点击一下这个立体的模型 啊，然后双击鼠标左键双击，你点击这个隐藏线，隐藏线，然后点击这个带可见线着色这个对，然后敲一下空格键，你看这就是一个实体模型，那其他都是平面图了。哦，这就是个三十图，这个我学会了，就是你这些快捷键，我感觉还挺好用的，我也想学一下这些快捷键怎么记它呀？ 你不用死记硬背的，你就把我这一张通用的快件大全鼠标垫带回去就行了。这是一张八十乘以三十米大的鼠标垫，它上面包含一百四十个快件的指令。平时要用到的一些平面绘图工具啊， 改图工具啊，实用工具，还有功能工具以及标注工具都在上面的。这张鼠标垫，我就给你放在视频左下角链接了，你直接点击就可以把它带回家去学习。
128CAD『校长』-余杨

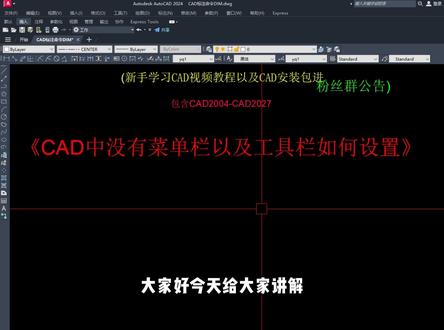

01:36查看AI文稿AI文稿大家好，今天给大家讲解插件中没有菜单栏以及工具栏该如何设置。我们一般在 cid 二零二零之后，我们打开的时候，它这个界面，它没有这些工具栏和菜单栏， 这边的这样的工具栏都没有，如果没有，我们如何设置出来？我们点击这个倒三角，这里就是这一个倒三角，点击这里 他会显示一个隐藏菜单栏和显示菜单栏，点一下显示菜单栏，这个工具这一栏就出来了，出来之后点击工具，再点击工具栏，点击 auto 下 id， 这些 我们点击一下，你点了之后他就会出现这个，也就是这些标注都可以把它选择出来， 放到自己习惯的位置就可以了，你学会了吗？当我们把这些设置好以后，我们点击这个工作，这里 将当前工作空间应存为这里，自己保存一个名字， 可以设置一个经典 cd 界面，我们点击保存，保存之后你下一次打开 cd 面，它依旧是这个界面。主播，这里有新手学习的 cd 视频教程和 cd 安装包，可以进这里面领取，谢谢大家的观看。
25布谷资源分享
02:59查看AI文稿AI文稿两分钟教会你 cad 加点编辑命令使用教程！ 大家好，今天给大家分享的是我们的 cad 加点编辑命令使用教程，我们的加点编辑可以对图源进行快速的修改。 需要注意的是，在不同的图源上加点编辑功能也不尽相同。好，具体的操作步骤是，在我们选择图源后，鼠标会鼠标点击图源上蓝色的点， 当蓝色的点变为红色的点时，代表着加点编辑功能已经激活。在绘图区点击第二点，完成图源的拉伸命令。 点击图源图源上直线上的中间夹点，再点击第二点，即可完成对图源的移动命令。 好，我们选中多段线，将鼠标放置在方形夹点上，两到三秒会弹出浮动对话框。好，我们点击拉伸顶点，即可对该图源进行拉伸操作。 我们点击添加顶点，再点击回读区任意一点，即可对多段线进行添加且拉伸的操作。我们点击删除夹点， 那么相交的两条直线线段则会被删除，以新的一条线段来连接夹点。将鼠标放置在长弧形的夹点上， 两到三秒也会弹出浮动的对画框。我们点击转换为圆弧命令，在绘图区点击第二点，确定圆弧的高度。 选择圆，我们选择圆后，我们的鼠标放在我们的圆心，当假点变为红色，我们的圆会变成一个移动命令， 将我们的鼠标放在圆的四个象限点上，当假点变为红色时， 我们的圆会变成拉伸操作好。除了上面讲到的功能，夹点编辑还可以执行拉伸、旋转、移动、缩放、镜像等具体操作方法式，点击图上的任意一点好，当夹点变混色时，点击 好按空格键，可以切换为移动命令好，再按空格键，可以切换为旋转命令好。再次点击空格键，可以切换为缩放比例命令 好，我们再点击空格键，可以切换到镜像命令 好，我们再点击空格键，即可返回到出式的拉伸命令 好，今天的分享就到这里，谢谢大家。
33阮棠辞（CAD）
01:23查看AI文稿AI文稿当我们 c、 a、 d 方向的时候无法捕捉，应该怎么快速解决？分享一个小技巧让你学会。现在我们上操作，点开测量页面，当我们捕捉的时候怎么都无法捕捉，这时候我们点开设置，把我们的捕捉设置 都勾选上，然后返回。现在呢我们进行捕捉，比如，比如说，比如捕捉这个点就捕捉出来了，然后我们进行放样，它就可以放样了，直接按提示跟着提示走， 现在我们跟着放样提示走， 现在我们就把点放出来了。 ok， 现在我们就可以捕捉进行放样了。今天就分享到这里点个小爱心。
28凌工搞测绘

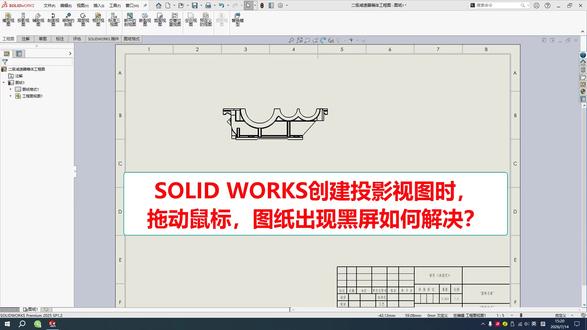

03:55查看AI文稿AI文稿大家好，我是 cad 刘老师，今天我在使用 thirdworks 生成工程图的时候，我们来看使用投影式图， 点击这个主视图，然后拖动鼠标，这个屏幕就变成一块黑的，不过我也得到俯视图 啊，拖完以后，他又选出来，把这个左视图拖动鼠标，这屏幕又变成黑的，反正我拖动鼠标的时候，这个屏幕就变成黑的。 那么出现这种情况是什么原因呢？后来我仔细研究了一下，应该是属于设备啊，我这是一台台式机，应该是电脑的图形设置的原因啊，下面啊，我来去更改一下设置， 首先我们退出啊，最大化，点击桌面上右键，选择显示设置， 然后我们找到图形设置，我想图形设置，然后这里面有个图形设置啊，然后我们点击浏览。 好，我们找到我们刚才这个软件的安装位置，我们找到 d 盘程序文件， sorry 的 啊这个安装路径来， 然后我们找到 sorry 的 启动图标， 点进去添加，添加以后我们进行设置选项， 我们可以看到当前图形的首选项是让 windows 来决定， 然后呢，我们选择高性能存储啊，这个时候我们是相当于图形加速了。好，我们关闭， 这个时候我们再来啊，打开所有的网格数的工程图。好，我们把原来的生产的工程图，辅助图删掉，主图把它删掉。 好，我们再来操作一遍，进投影式图，选择主图，然后我们再拖动鼠标。 好，这个时候还是这样的，那么说明呢，我们刚才要关闭来重新启动，重新启动所有的 box 才能够有效。好，我们重新启动一下。 好，我们再打开刚才这个功能图。 好，这个时候我们再来看一下啊，我们要得到投影式图，点击投影式图，选择这个主视图，这个时候我们拖动鼠标，你看 右啊主视图再拖动生成俯视图，那么它就不会出现黑屏了 啊，我们很快把它的辅助图删掉，我们再操作给大家看一下，点击投影式图，选择主视图，拖动鼠标往下， 这个时候屏幕就不会黑色了，那么这个问题就这样解决啊，应该是图形加速的设置问题。好，谢谢大家。
40CAD刘老师

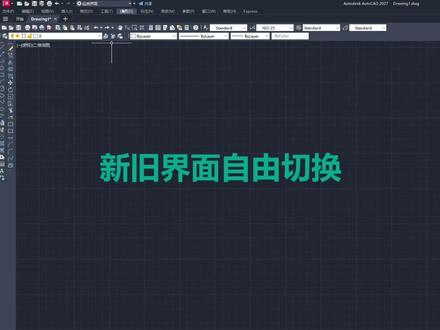

00:50查看AI文稿AI文稿干了十几年设计新版 c、 a、 d 界面用不惯。四步，换回老版经典界面，所有高版本通用。第一步，左上角小箭头勾选显示菜单栏。 第二步，点击菜单工具选项版功能区，关闭功能区。第三步，点击菜单工具工具栏， autocad 依次勾选标准绘图、修改图层特性、样式等所需工具栏，拖动工具栏到熟悉位置。 第四步，点击菜单工具工作空间，将当前工作空间另存为，输入经典界面，保存左上角工作空间，随时一键切换新老界面。赶快收藏，关注我，学习更多 c、 a、 d 技巧！
996CAD大虾

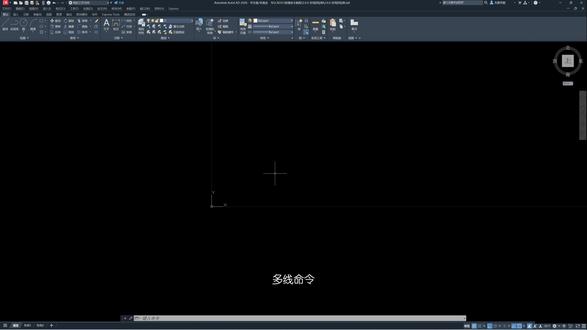

01:49查看AI文稿AI文稿多线命令 m l int 激活多线 闭合图形 c int 多线的设置绘图多线 有对正和比例，对正有三种方式是上对齐、中对齐和下对齐。 选择上对齐、 中对齐、 下对齐 比例比例是线的宽度现在是二十 五十， 明显压弯。
15CAD

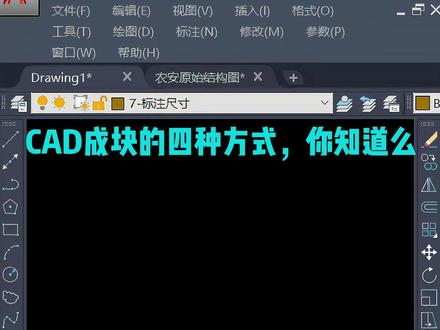

01:06查看AI文稿AI文稿cd 成块的方式有四种，第一种选择它 b 空格，在这个里面输入块里，比如说一二三点击去了，这是第一种成块，只是说这种成块的话，他的那个快递插入点的话，就是在这里来了，跳的非常的远。第二种成块选择它 ctrl shift 加 c， 取一个点，然后 ctrl shift 加 v， 点一下这个的话，快递插入点就会在这里的。第二种成块的方式， 这种成块的方式的话，双击他，他是随机的去对他进行一个秘密。第三种成块的方式选择他右键拖动鼠标呈现这样一个状态点在这粘贴为块，这种成块的方式我们来看一下，第一个他的那个插入的点是随机的放在这里的，第二个双击他，他也是随机的一个名字。 第四种成块的方式选择他直接 b b 成块， b b 成块了之后，这个插入点的话，自动的把它放在这个线的正中间线上，双击他，他的随机的一个名字，但是我们要去对他进行一个更改。 ab 空格，选择块，然后他就会弹出一个界面，在这里给他写上马桶， 单个修改，点击确认这个的话，它就自动的把这个名字给它改成了这样的一个马桶了。如何把这个插入的这个点给它放在这个位置，输入 a b 空格，选择块，在这个界面上选择修改基点，选择块，然后把这个基点呢给它点在这个位置，程序它就会自动的把这个点给它放过来了，怎么样方便吧？
01:12查看AI文稿AI文稿哎，老师，怎么了？就我想把这个三维模型和这个二维平面图给它放一块。这怎么，这怎么弄啊？放一块。哦，你说的是三式图吧，这个很简单，我来教你，你先在我的鼠标链上找到转三式图的快捷指令， v i e w b。 对， 你输入 v i e w b， 然后敲四次回车键，空格一二三。好，三次就够了，你指定一个几点位置。呃，这，这可以点击退出， 退出，树枝朝下，我们去找到他的俯视图，再水平朝右去，把他的左视图显示出来，然后在右下角拉一下，这是他的整侧图风格，确定就好了。 哦，原来是这么做的呀。对哇，这个太厉害，我学会了，但是老师我平常用这些软件好多快键也记不住，而且我才刚开始学， 有什么放的好的方法去学一下呢？当然可以啊，那你就可以把我这张 cd 二维加三维的快捷键鼠标垫带回家，上面包含了二维到 绘图、改图、标注、使用三维建模，还有功能工具，一共有一百四十个指令，每一个都是这样，文字加上图标的形式，哪个你不会使用？左下角还有二维码，扫描二维码可以观看到对应一百四十节的视频课，你点击左下角的小黄车，就可以把它带回家学习使用起来了。
68CAD校长

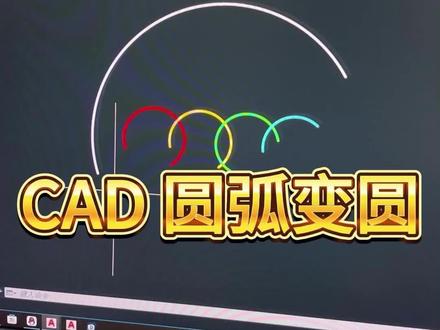

00:59查看AI文稿AI文稿c d 圆弧边缘的两种方法一、单个圆弧边缘，要把这个圆弧变整圆，我们首先选中这个圆弧，在鼠标垫上找到合并的快捷键 j， 输入 j 空格 l 空格，圆弧变整圆。那么多个圆弧变整圆如何实现呢？我们在鼠标垫上找到编辑多段线的快捷键 p e， 输入 p e 空格 m 空格框，选多个圆弧空格确认，再次空格选择闭合，这样圆弧变圆成功。 如果这些常用的 cd 快 捷键你还记不住，那我推荐你使用这款 cd 二维加三维的快捷键鼠标垫，它包含了绘图 修改标注功能、三维建模以及图层式图等。常用的 cd 快 捷键一百四十个，并且每个快捷键后方还有图标，我把它放在视频左下角的小黄车里，你可以点击把它带回去。
19CAD教学_宝哥
00:40查看AI文稿AI文稿正在学习 cad 的 你，我不允许你还没有这个 cad 教程！ u 盘，你只需要把 u 盘插在电脑主机上，视频教程放左侧，打开 cad 软件放右侧，你就可以跟着老师进行系统的学习。 u 盘里面还包含了 cad 的 软件、插件的安装包、安装教程，以及一百五十节高清视频课程，包含了 cad 的 二维绘图课程， cad 的 三维建模以及轴侧图课程， 都是高清视频讲解，通俗易懂，非常适合零基础小白学习。 u 盘插在电脑上观看学习，无需网络支持下载，新手自学必备。
