精诚v1spro测试rffe教程

总结分析功能就是我们图纸其实使用的最多的一个功能，首先呢我们要打开我我们的即兴点位图，其次在我们的附加功能来找到我们的总结分析功能，然后选择我们的阿法 f e 啊，阿法 f e 是做我们的信号类故障 机刷新，让他读取到我们设备信息，现在去选择我们需要测的总线，像有的机型以苹果机器为例的话，他有的是有四层总线数据，有的是有六层，有的最多有八层， 他每一层对这些总员数据对应的这些相关的这些芯片他都不一样，所以说在你们平时去检测的时候，每层总员数据都是要进行检测的，那么我在直播间演示的话，只是演示了一层 十二 pro 的一个主板，那么我们选择他这个芯片，我们去检测一下，我们点击连接设通过我们的 rbox 的测笔来进行检测，红笔接我们的 sda 点，黑笔接我们的 sl 点，分别一个去测我们的组织中一个去测的数据，才能多 去找我们的二百米相关线路的数据，并且来把这个相关的故障来给老铁们去定位。还有我们的 v 一点八做脱机操作的时候需要用到这个检测点，包括我们的 iphone c 总线也是一样的。然后像这些检测点，你们单机图纸啊，他会去自动定位的，我们通过显微镜找到他的检测点，包括我们的脱机电八伏的这个点， 那么这个呢就是它机型的 uat 的芯片转换，那么我们现在去检测一下，看它这个芯片是不是真的有损坏，我们现在进行我们手术操作，我们把上电开机检测啊以及我们脱机操作都给老铁们去演示一遍 啊，连接电源线，然后我们可以直接用我们的测笔去进行检测啊，这是我们上电开机对于主板的一个操作，还有我们拖机操作，拖机操作不需要上电源线，接入 地以后再去连接我们的一点八伏的脱机检测点啊，这是我们一点八伏的脱机检测点，弱电的一点八伏也是需要去接地，然后连接我们的这个脱机的一点八伏车型啊， 那么连接好以后我们还去进行检测，我们连接测笔异常，然后我们按照检测出来的这个问题啊结果来进行查看啊，参考 啊，红笔接我们的 s d 点，黑笔接我们的 s u 点啊啊，通过我们的标笔上的按钮点击，然后让它去进行检测，那么看它检测出来的结果 异常，那么我们也听到他是有芯片异常的问题，然后也在我们的定位图上和我们的这个测试数据这方面也有这个爆红爆臭，记得点赞关注哦。

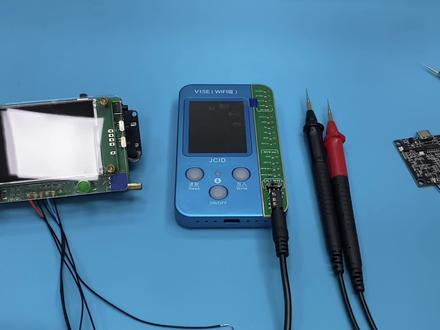

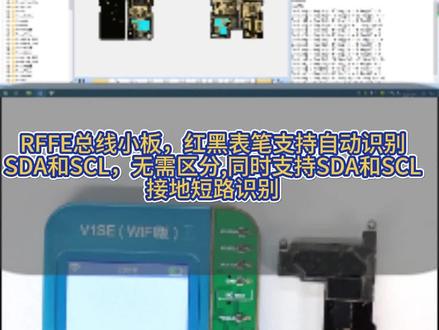

上期我们演示了 v e s pro 二 f f e 功能全新升级，支持 s d a 和 s c l 表笔任意反接自动识别，新增 s d a 和 s c l 短路提示，降低误操作视频。现在我们换 v e s e 同样方法给大家操作一下。 先将 v ese 升级到 v 八点一二版本，只需连接 gmd 及一点八伏飞毫两根线，使用表笔检测即可。支持 sda 和 scl， 表笔任意正反接皆可检测数据。我们表笔互换同样检测成功，极大的提高了维修效率。现在我们连接操作 正常正常，反表笔操作同样能检测成功， 正常正常。接下来我们演示短路提示，使用表笔或镊子架 f b a 或 f c l 接地会触发报警。

今天看一下通过 r box 测试， r f f 一、总线帮助我们维修一些信号故障，采用高通射频芯片的安卓手机主办 r f f 一总线上的芯片损坏会引起提示打开天线、关闭飞行模式之类的故障。 二、 box 可以读取 r f f e 总线上芯片的识别码，来判断总线上哪个芯片不正常。打开京城图纸软件，进入总线分析，连接 r box， 选择要检测的总线，点击数据 s d， a 和时钟， s， c， l 会分别定位到我们的图纸中，方便找到测试点。用 type c 数据线连接 are box。 如视频所示，手机主板开机后便开始检测， 红标笔点数据测试点，黑标笔点时钟测试点。视频中红 色的为异常芯片。再看主板上的该芯片没有明显的外观损坏。拆下芯片量，下面组织， 组织没问题，重装后再测试，测到了，如果重装不行，只能更换一个。这就是 airbox 的检测过程。下期我们继续分享附加功能的使用方法，记得点赞关注哦！

今天介绍一下 r box 的三个功能。首先是 r f f e 总线检测功能，用高通射频方案的手机主板，如果 r f e 总线不能正常工作，苹果机型会引起有基带无串号，安卓机型会引起打电话提示、关闭飞行模式、打开天线， 无线装置已关闭这些故障。通过 r box 可以读取 r f f e 总线，从芯片的识别码，从而判断出故障范围。其次是 iphone c 总线检测功能， iphone c 总线启动时，红黑表笔分别接 iphone c 总线的数据和时钟线路，就可以检测到 iphone c 从芯片的地址，从而判断 iphone c 线路和芯片是否正常。这里读的是基带马片的 iphone c 地址。最后是 u a r t 总线检测功能，我们 可以通过二 box 和手机的 evrt 总线读取一些安卓手机的开机日志，开机日志中包含了手机启动时、硬件检测和初始化的各种信息。通过日志中的内容， 我们可以了解一些故障信息，帮助用户锁定故障范围。已经入手的老铁快去体验一下吧，记得点赞关注哦！

打开图纸，找到需要检修的主板，选择一条总线，这里以十三 pro 的二 ffe 三为例， 点击一点八伏 s， d， a， s， c， l， 找到对应的测试连接点，将主板的一点八伏和 g， m， d 与总线分析 e 二 box 飞线连接，连接表笔。我们将连接好的主板和总线分析 e 二 box 连接图纸。软件 使用表笔接触 sda scl 测试点，按压表笔按键进行检测正常，无需定点定位，表笔可自视长测。

刚才在市场上买了几个 apple 手机充电头，那么问题来了，怎么辨别 iple 手机充电头阵仿品呢？它是否支持快充呢？ 别急，快来体验我手上这块京城快充头检测小板吧！支持 v e s pro b e s e 上使用。小板上有四个接口，上面两个为输入检测接口，下面两个为输出接口。不仅可以检测充电头，数据线也是支持的。 现在我们开始检测充电头，先将充电头接上电源，再使用数据线连接充电头到小板上输入接口开始检测， 检测结果为该 apple 充电头是仿品。拔掉充电头，我们换另一个 apple 充电头开始检测，检测结果为该 apple 充电头是正品快充检测小板不仅只是辨别 apple 正仿品充电头，还支持 是检测第三方充电头，支持检测 qcpd 协议检测 qc 五伏九伏十二伏二十伏， pd 五伏九伏十二伏十五伏二十伏。 快抽头检测完了，小版还支持 c 线检测，可识别线材的 emaker 芯片信息，可以看到设备显示未检测到电子标记的电缆。拔掉数据线，换上另外一条数据线，可以看到数据线的相关信息，无论是电压、电流、数据一目了然。 小版还支持雷电三、雷电四数据线识别检测 快充头检测小板，还可以通过输出接口监测电压、电流、功率，判断设备充电功能是否正常及最大的充电功率。 好了，本期视频就跟大家分享到这里，我们下期见。

京城 mv 零一屏幕测试模块加 bes pro， 祝您轻松辨别屏幕好坏，支持苹果、安卓、华为机型显示触摸全功能测试，先将要检测屏幕的测评排线扣在小板上，再扣上屏幕，点击点亮屏幕开始测试。 可根据 v e s pro 屏幕测试界面色块任意选择颜色，观察手机屏幕颜色、亮屏是否一致。 使用数据线连接好设备跟屏幕检测模块，可以检测图片跟屏幕显示是否一致。现在我们进行屏幕触屏测试和检测屏幕触摸是否正常，例如触摸部分在屏幕上没有显示过多点触控，手势不起作用、触摸行为不准确等。 同时可支持多指触摸测试，最多可支持五指触摸操作哦！

bs pro 加京城图纸，支持免拆重启分析了不用拆机就能轻松诊断手机的开机故障问题。先将图纸升级最新版本，在图纸中，我们以这部叉二为例，将手机连接好 bs pro， 再连接好图纸，即可完成开机分析检测。 等待检测完成后，可以根据手机的开机日志及分析结果，更精准诊断手机故障原因了。要稳定要智能，就要选京城。

首先我们将 v e s pro 升级到最新版本， 然后使用数据线连接手机并点击信任，点击进入崩溃分析 app， 设备自动提取崩溃记录，提取崩溃记录完成。

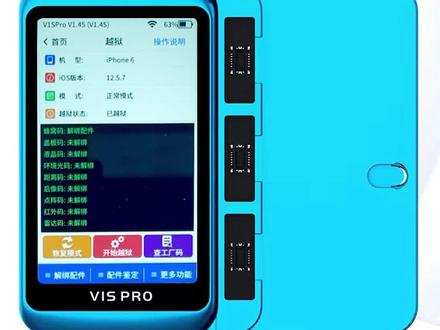

v e s pro 新增越狱功能，解绑配件配件鉴定一键搞定！首先将 v e s pro 升级到最新版本，支持机型六导叉 ios 十二到十四系统， 使用数据线将手机连接到 b e s pro， 点击恢复模式，再进入 d f u 模式，点击开始越狱 设备，自动下载越狱工具到手机越狱完成后，我们就可以解绑配件和配件鉴定喽。 要稳定，要智能，就要选京城。
