显卡金手指类型图解

这节课介绍一下显卡金手指，市面上的显卡金手指有 p c i e x 一这种窄卡，也有 p c i e x 四、 p c i e x 八和 p c i e x 十六， 主要以 p c i e x 十六这种宽引脚为多，其中从第一角到十八角是显示的必要引脚。从中间这个卡口来看，左边靠近视频输出的这部分金手指主要是供电，其中包括十二伏供电 a 二引脚、 三点三伏供电 a 十引角和复位信号 a 十一引角。 对于卡口右边长条，除了时钟 a 十三 a 十四以外，其余 主要是 pcie 数据线维修显卡各路供电时用不到。这节课讲到这里，下节课见！关注加收藏找我不迷路哦！

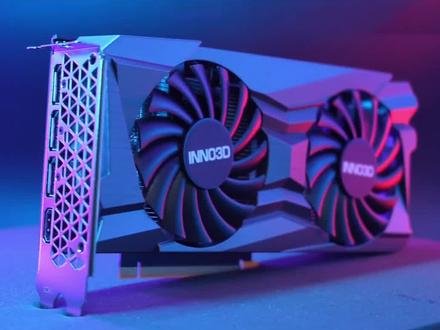

显卡上有个奇特的现象，看显卡不仅正面倒数第二根金手指短了一截，而且背面第一根金手指也短了一截，这难道是显卡坏了？并不是，其实这是厂家为了避免显卡热插把被烧毁而专门设计。我们安装显卡时，往往先把显卡一侧倾斜着插入主板， 如果显卡还没有完全插好就通电的话，那么很容易烧坏显卡。而这两根较短的金手指就能起到个妙用，主板在识别到这两个针脚与显卡槽亲密接触后，确认显卡已完全插好 才会输出电流，这样显卡就安然无恙。很多热插拔电脑配件的金手指都有类似的长短设计，如 ddl 四内存的针脚中间长，两侧短， usb 接口的针脚两侧长，中间短。试试洞察机学问，大家还有什么新奇的发现呢？

这个五八零十二伏烧焦了，金手指烧焦，我们直接补一个金手指上去，先把这个切掉， 背面这边也烧焦了，皮肤呢也割掉， 这里刮开，我发现这里里面还有一层金手指，看到没有， 这么奇怪呢，那我直接把镜头剪焊到上面去就好了， 这边有一层， 背面刮开也有一层，然后直接把金手指翘起来再焊上去，我是没有想到里面还有一层呢，我们直接把金手指焊上去，再连起来就 ok 了，先上两吸 啊，这边也上点鞋， 又到我的红色料板出场了， 在这里敲三个出来，这里锅炖，这边锅炖， 直接用封针加热啊，加热，然后翘出来就好了。 好，这边也来翘， 把这金手指处理一下，把背面刮开，把它焊上去，面这边刮掉，然后同步出来。 好，现在开始补一下。 哎呦 啊，这边就是补好的效果啊，我们再用点胶水粘一下，这边用烙铁焊一下就好了 啊，这边也是啊，自己把它焊起来就好了， 再用点五零二，用点五零二固定一下， 等他干了再打磨一下就好了。

显卡，金手指缺了一个角，反面还有反面这个位置也缺了一个角。显卡是电竞帕克三零七零太这个显卡是七彩虹天行七，三零零 gt。 二零零七年的显卡，十五年前的显卡这个位置缺了一个角，反过来 这个位置也缺了一个角，所以缺角不是三零显卡的专属权，也不是恩卡的专属权， a 卡也有是 pca 卡槽标准的规范。

显卡到啦，开始检查，包装没有问题，进店带没有问题，显卡成色没问题，就是这个金手指啊，有一点点痕迹哎，这金手指怎么有点痕迹呢？ 喂，顾客您好，这是出厂测试的痕迹，不影响使用的垃圾。哦，原来是这样，有点道理。 等等，这里面问题大了，听我说几句，好好记着。第一，显卡出场测试。 目前主流的国际大厂出厂测试均采用工业化设备的触点式测试，那痕迹啊，几乎都是不可见的，如果痕迹可见，那百分之九十九就是二手的或者是矿了。第二，金手指好干净，是不是没有问题的？不是，现在有些厂家为了应对 金手指的问题，开始用特殊技术进行金手指清洁，甚至可以做到痕迹消除，所以就算干净了也得继续检查。第三，上机测试。 三 d mark tom 四百跑一个高压烤鸡，看看显卡的温度控制和 fps 的稳定性，达到九十七是良好，九十九是优秀， 低于九十四的显卡可能有大问题哦。另外，中途降频严重的矿卡绝对是矿卡。第四，终极办法，三零九零派，绝对没有矿卡，也绝对没有瓶颈，也绝对没有钱的，哈哈哈哈。

你是不是在装显卡的时候会遇到这有问题，那有问题，到底哪有问题呢？我发现到现在为止，还有很多人不会装这个显卡，那你一定很好奇，为什么卖家发货的时候不把显卡给我装上发货呢？ 这是因为为了显卡的安全，所以说显卡一般都采用不拆封发货。您收到主机后，需将显卡里面的填充物拆出来，再把显卡装进去，这样才能形成一台完整的电脑。以下是安装显卡的步骤， 第一步，将挡板这里的一颗螺丝拆掉，机箱和显卡这里的两颗螺丝也要拆掉，然后将显卡凸起的这两个角对准挡板与主板 之间的缝，金手指插第一个槽。 第二步，插入显卡，千万不要用力插入显卡，大力没有奇迹，只有事故，如果你用力插入，可能会导致插槽损坏，而且显卡很有可能报废，所以要轻轻插入，慢慢来，就像做舔狗一样，要耐心。第三步，把显卡固定螺丝装好， 并且将挡板螺丝也固定好，然后将显卡的电源线插上， 然后再将显示器线插在显卡上，千万不要插在主板上。最后一步也是很重要的一步，安装显卡驱动。很多人不装游戏打不开，游戏一上就崩，直接就说是不是电脑有问题，别动不动就说 电脑有问题，这有问题那有问题，热烈的马显卡驱动不装你怎么玩？人不行怪路不平是吧？这里会黑屏，一会是正常反应，这样显卡驱动就已经安装完成了。

一个关键的显卡，这个是比较找的比较老一点的老款式的这种显卡，给大家简单看一下，嗯 嗯，他是说他需要加装在主板的一个位置上面，嗯，他唯一的有点区别的是，呃说他这个显卡的 这个卡槽这个地方是这么多年一直还没有被被淘汰或者是更换的，这个卡槽位置是一样，但是呢，现在很多主板上面，他已经新款的主板已经呃不再兼容以前十系列 幺零，从幺零三零开始，他之前的显卡插上虽然这个接口的地方是一样，但是插上去之后他是不亮的，他是显示不显示不亮的。 这种显卡像以前老的显卡，这个不需要单独供电啊，后来的新显卡现在功率大一些，他就需要单独的供电插单独的供电卡， 所以说显卡的呃这个型号也特别多，他的测评的呃也 比较多，所以大家根据自己需求来呃购买显卡抢校门的是什么呢？就是 呃 cpu 的型号，英特尔 cpu 的型号后面带 f 的， 带 f 的都是需要加装显卡，都需要单独加装独立显卡才能点亮主机的。 好啊，今天显卡就大概简单介绍到这里。

大家好，我是老宋，咱们今天来看的这一张显卡是属于当年的一个旗舰卡来的了，这一张显卡呢，如果是懂的朋友应该看这个外观，应该就猜到这张显卡是什么型号的了，这一张显卡在当年 可是价值不菲的一张卡。那咱们先看一下这张卡什么型号的 可以看到啊，这张显卡的型号 ig m 七八零三 g 的是七彩虹的。 那咱们接下来先看一下这一张什么问题。首先还是用万用表先测量一下金手指的对立组织，十二伏正常，三点三正常，复位也是正常的，时钟也是正常的。再看一下辅助 宫殿这一边的十二伏也是正常的，那宫殿这一边的组织都是正常的。之后呢，因为这位朋友跟我说是不出核新宫殿，那说明这张卡呢？这位朋友是已经拆开检测过的了， 那如果是供电有问题，咱们也不用上机了，先把显卡拆出来，把他衣服脱干净，脱干净之后呢，咱们先上个电，看一下他的电流怎么样。把这张显卡的衣服脱完之后，可以看到里面的做工啊， 不愧是当年的旗舰卡来的，所有的电容全部是用的坦电容，没有一个固态电容，这个用料确实比较扎实的。好了，咱们现在先来用万用表测量一下内部供电电感的对立组织，看一下 这个一点零正常，这里有一个五伏也正常。再看一下这边核心供电，这边的这个是十二伏的也是正常的。然后再看一下核心供电电杆，看一下核心的组织 也是有的，核心也说明没短路。然后这个显存的也是有的正常， 那内部供电电感的组织对地都正常呢，就说明他这个显卡内部是没有存在重要部件有短路的情况的。那接下来咱们上个电，看一下电流情况怎么样， 咱们先来测一下，看一下是不是如这位朋友所说的，核心供电没出来，可以看到核心电压只有零点零七， 再看一下显存的显存一点五都出来了，是啊，确定了显存电压都已经出来了，核心电压呢没出来，那确实故障如这位卡主朋友描述的一样， 那接下来咱们就是要着重的观察一下这个核心宫殿为什么没有产生。 首先呢，咱们先来看一下这个核心供电的主控芯片，因为没有找到这张显卡的图纸，所以呢，咱们只能够根据这个主控芯片的型号去查他的银角定义，然后呢去分析他的电路， 咱们这里可以看到这个芯片的型号是 up 六二零八，那接下来呢，咱们就查一下这个芯片的银角定义。好啊，咱们这里可以看到 这一个芯片的型号 up 六二零八，那咱们就可以根据这一个图纸呢他的银角去作为一个参考，然后分析一下这一张显卡的主控芯片的工作条件。咱们先来看一下供电 vcc 和这个 en 开启， 因为芯片工作呢，首先要有一个供电和一个开启，咱们看一下这个供电是一个五伏电压提供的，经过了一个啊九九六的电阻进行一个上拉，然后再来看一下这个 en 五十一角， 他是由一个三点三伏进行的一个上拉，然后呢咱们记住这一个五伏的银角，四十八角啊，看到了啊，这里四十八，这样就说明了在这个芯片的四十八角呢是一个五伏 宫殿，咱们先来量一下这个五福宫殿来了没有？咱们现在呢来找一下这个四十八角，他这个芯片呢一边是十六个角，所以呢咱们就数角位，十六、三十二，四十八， 那这里这个角呢就是他的五伏供电，然后咱们来通一下电，看一下这个五伏过来了没有？好现在通电，嗯，这个五伏怎么只有零点五呢 啊？确定啊？是只有零点五伏，那这个零点五伏肯定是电压不够的，如果这个电压不够的话呢，这个主控芯片就不会正常的工作。那像这种五伏他的电压不够的情况呢，就有两种原因，一个呢是这个主板的五伏电压 已经产生了，但是被这个芯片这一边有原件短路，把这个五伏电压拉低了。那接下来呢咱们就先测一下他的五伏这一个电杆 这个电压有没有产生，咱们可以看到这个五伏呢，这一边现在也是只有零点五伏的，这就说明这个五伏的电路啊也不正常。咱们现在呢来量一下这个五伏是不是通到这个主控的， 可以看到这个是通过去的，那主控的五伏呢是确定是由这一个五伏电杆控的电。那咱们来看一下这个五伏的主控芯片， 咱们这里呢可以看到这个 u 十六这一个芯片呢，这是一个八角芯片，他这个五伏呢就是由这个八角芯片产生的 一个 pwm 电路。咱们现在来看一下他的型号是什么？ apw 七幺四二 行，知道这个芯片的型号之后呢，咱们就可以去查他的银角定义，接着呢就可以分析他的工作流程了。 好，咱们现在可以看到这个芯片啊，他的工作条件很简单，一个二角有个微硬，六角有个开启就可以工作了。行，咱们现在呢来对实物进行一个测量，从这里有一个小白点开始一角 二角，咱们来测一下这个二角的电压，看一下这个电压过来了没有，可以看到这个二角的供电也是没有的，那二角没有供电的话呢，肯定也是不会工作的嘛。芯片，那咱们接下来呢就是要排 踩一下二脚，哎，哦，这个档位档位打错了，重新来，重新来，再量一下电压，看一下二脚有没有电压过来啊，还是没有电压，那确实是供电有问题的啊， 那咱们接下来呢就还是呃排查一下二角的宫殿是哪里出了问题引起的。 好，从这张图呢大家应该可以看的很明白的了，从左边这个红线的起点开始是十二幅， 一直呢过了这个零欧的店主之后，到了这一个上面有一个 on 标志的二极管，再从这个二极管呢，他是单向导通，导通到这一个 d 四这个字标上面这边，再从这边呢过了这个 c 二二四，这个电容在 到了这个芯片的二角，那咱们接下来呢就来测量一下，看看是哪个环节出了问题，打至这个十二伏没有过来。 经过测量之后啊，是怀疑呢这一个小电容是有短路的，所以呢咱们先把这个电容给它拆掉， 拆掉之后啊，咱们再来量一下，看还有没有短路的情况，看一下对地址， 三百多正常了，那说明那个电容确实是坏掉了的，排除掉电容之后呢，咱们得把前面的这一颗小电阻给他换了，因为这颗小电阻呢，已经被 后级的电容短路呢给烧坏了，因为这是一个限流电阻，所以呢现在要咱们要给他换一颗新的，换好了之后啊，咱们也不用去量五伏了，咱们直接来测一下这个核心供电出来没有，可以看到核心供电零点八九， 零点八九已经出来了，那说明这张卡的故障啊，基本上是已经搞定了，那咱们接下来肯定是开机进系统， 已经扔到显卡了七八零。然后呢尔比达的显存三 g 的大小。那咱们接下来跑一下，测试 甜甜圈温度，正常，跑一下旧版的鲁大师，看一下分数是十三万， 咱们再来跑一下新版的鲁大师，看一下有多少分，是有十五万九，差不多十六万分， 六千九百分， 三千七百分， 两千两百分。那本期视频呢，就到这里了，咱们下期见，拜拜。

大家好，我们来修一遍通过咸鱼 平台找过来的本地网友的显卡，这边是一零五零两居，描述就是说打打游戏黑屏了，进不去。 好的，我们上电之前打一下主持，没问题的话就上电测试一下，不错，没有发现短路，那我们上电测试一下。 好的，上电后进系统确实是不用卡，也是所谓的黑屏，用直升行卡看的话，那我们开拆 这个硅胶都没有啊。这边显卡不知道是不是这个卡住，自己擦干净了，干干净净的。这个 好的，我们上电测试一下电路吧，电压吧。好的，我们现在上电测量一下显卡的各项供电电压，先测试一下这个应该是五伏，五伏正常， 这个应该是一点八，一点八没有，电压一点零没有，这一个是核心供电也没有，也就是说这片显卡只有五伏的电压，这个一点八的没有。我们 查询一下这个芯片，看一下吧。通过查询这一个芯片的 pdf， 我们发现这第六角是这个芯片的开启信号，这个开启信号为低电瓶连接到这个眼角，这个眼角受控于 受控于这两个 npn 三极关，我们重新上电测量一下。 好的，现在已经上电了，我们测量一下电压， 这个银甲的电压为零。服，他就是时尚，就是受控于 这边。受控于这两个边皮边的三极管吗？这个是一个检测电路来着，这一个为高电瓶啊， 而这一个电压有一点起伏，这个为接地这一个原皮原三极管的话，他已经满足了条件， 但是这里还有电压，还没有导通这两个吗？所以说的话应该是这一个 npn 的三极管有问题了，我们更换一个 npn 的三极管试一下看。 好的，我现在已经更换了一个 npn 三极管。 我们重新上电测量一下电压看一下，看一下这些电压都正常了没有。好的，我们重新上电号测量一下。一点八伏电压已经正常了，衣服金手指也正常了， 核心供电零点八也正常了，这个是显存的，应该显存的一点五五也正常了，我们进系统看一下吧。好的，我们上电进系统已经正常识别这个显卡了， 我们打开 gpu ec 看一下。好的， gpu ec 已经识别了。华硕的海力士颗粒两 g， 那我们去跑一下压力测试，甜甜圈正常的话就算完成修复。 好的，这片卡已经装好散热器了，我们清理一下这个，去跑一下压力测试吧。这片卡的话目测腐蚀的痕迹啊，就是氧化痕迹比较重。相机跑压力测试，一零五年的华硕海力士颗粒 温度正常，核心形成频率满载 好三 d 程序测试基本上没问题的了，正常的。 ok， 那我们就算完成了显卡修复。

这个幺零八零实在是太脏了，给他搓个澡，别着急划走啊，和我一起学修电脑吧。老鹰，你怎么游戏人家的显卡这么不嘛。一个粉丝兄弟在火灾现场抢， 又出了他心爱的响口，第一时间就发来让我休了。看看这嫂子亮面黑鹰烧成了磨砂黑雷阳直却绑匪了吧。不一定啊， 保鲜膜还没融化也很奇怪。咱们测下看看。短路吧，金手指组织正常，外界供电组织正常，可以看到并没短路，不会测量的。看幺零五零的起先裁了它吧，大散热器小散热器都给它拆下。咱们把显卡翻过来看看，主板后面镂空处腐蚀严重，掉了很多东西。咱们接着测量下 河西坏没坏，测量供电电杆割地电阻，发现没有啥问题。没有，明天短路，整个主板都是灰呀，给我手整了一下炭灰，咱们水洗一下，不严，没法维修了。老杨不洗不行吗？恢复恢复稳定啊。个人不建议粉丝兄弟们模仿我，这也是无奈之举。那水洗要注意些什么嘞？那怎么说？ 说到说到。首先要冲洗，不要长时间浸泡，用凉水，不要用热水，不要放清洗剂，用刷子刷，但是不要过于用力，洗完了要尽快烘干暴晒，看看这个坎多脏吧，一层灰啊。洗完了咱们马上烘干下， 放到小烤箱里烤起来有点小，咱们用吹风机辅助加热下，也不是不能用。这回咱们开始正常维修它，洗的干干净净，这就是美女自用一手九九新啊， 又变成了干干净净的好孩子了。咱们给他穿上小马甲，上店看看能量不？结果显而易见，哪有大漏，让我捡，老老实实维修啊，咱们吧后面缺的配件补上，都是核心相关的元气件，幸亏我手头有一个一毛一样的六吧。咱们直接搬过去显微镜下看看，这汉盘腐蚀的惨不淫睹啊！ 老杨，那个工程量挺大。是啊，咱们在显微镜下处理焊盘，然后武汉洗飞线补元器件。这个工程量太大了，大部分时间都花在了这个上面，这个焊盘都掉了，都要飞线伺候。三月七 也让我水洗了，正在烘干，老痒，我们不学 gucci 啊，可别提了，咱们简单装下，看看能点亮不？咱们开机四下可以点亮。这一步咱们用力油，把主板辅食处都涂抹上，绝缘固定作用。终于到了我最喜欢的环节，咱们清理下残留导夜稿，然后纯手工涂抹，冰冰凉凉导夜稿，纯手工涂抹，妈妈的味道，大山夜气小 早上业绩都给他安排上，激动的心，颤抖的手。家电开机完美，靓机已经进入系统了， gpuc 已经正常识别显卡 gtx 幺零八零。咱们跑一下娱乐大师看看正常不？可以看到娱乐大师跑分三十四万，应该没有毛病。 家里测试也给他安排上，可以看到 dx 幺二得分九十九点四分， dx 幺幺得分九十九，测试通过，维修结束，我是分享干货的维修员，下期见！
