电脑硬盘电机拆解全过程

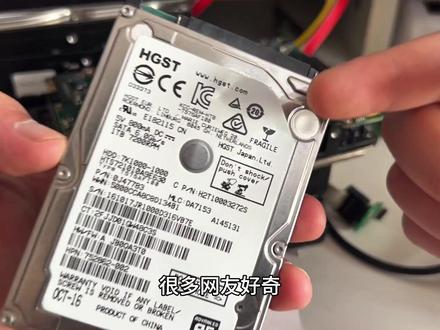

很多网友好奇，一块好的硬盘拆开，把它里边的盘片顺序打乱之后，硬盘还能被识别吗？带着这个疑问，我们来开始今天的视频。大家好，这里是一号研究室，我是刘工，现在我手中的这块盘是一位神秘网友提供的硬盘，据他描述这个硬盘在读取某段数据的时候会有卡 敲盘的声音，里面有坏道了，他把里边的数据备份完之后就发给我做拆解实验用的。八号晚上用软件检测坏道，检测到百分之四直接掉盘了，九号一找扫盘，也是前面百分之十，有大量的集中坏道。先来认识一下这块硬盘， 型号是 h t 七二幺零幺零 a 九的七 k 一 千杠一千，容量是一 tb 的， 转速就是七千两百转，电路板号九零三五幺。接下来我们就把这个硬盘接到我们设备上面，粗略的给它扫描一下，再去无尘间把它拆解出来，上下两层的盘片给它调换过来，看这个盘还能不能 识别到原始的数据。先把它接到我们设备的零号口上面来通电 声音正常，频道也正常，现在已经就绪了，直接进设备的测试模式进去看一下， 这里有报错，我们来快速扫描一下， 快到的位置不一定能扫的到，因为它是读取到它聊天记录的时候会有卡顿或敲盘的声音，黄色的是逻辑的错误，这个倒影响不大，先不扫描了，返回去让程序自动检测一下它的型号， 它的家族就自动识别到了，这是两点五寸的七二幺零 a 九的点启动程序固件模块也可以加载上。我们先把它备份一下，先把它主要的模块都给它备份了， 好，这里就有卡顿了，再把它的入目给它读取一下，打开它的车头位置信息，这里就可以看到一共是四个车头，这个零 f 是 无效的，它现在排序是零零零一 零二零三。等一下我们把下边这一层盘片更换到上面之后，他的吃头位图应该就是零二零三零零零一。 看一下他的数据区，我们先把他零散区的信息给他保存一下，最后一个散区也来截屏一下，等一下如果说更换了上下两面，他能够直接认盘的话，我们来分析一下他的数据对不对。新建一个第一的任务，建立吃头位图 应用，从零散区开始，往后面给他跑一下，看他每组吃头的状态，零一二三 头都可以读，没有问题，就是盘面上有坏道导致的，就是他经常使用的那些数据容易产生坏道，即使你把那些坏的散区想办法屏蔽掉，之后，你用的用的又出来了，因为他是增长型的缺陷。 我们先把它关掉，去无尘间，把这个硬盘给它拆了，把上下两层的盘片顺序给它打乱了，看还能不能识别到这一块硬盘。先把它的硬盘打开，这里还有一个管刺头的螺丝， 来看一下盘体的内部， 两张盘片四个面，这个全好面的一个状态，没有一点点划痕。先把它的刺头拆出来，刺头纤维的装置卡在这个盘片的， 这是它上半部分磁铁的结构， 这样它的刺头就拆出来了。 拆掉它的起落架， 这个是车头的起落架，车头停泊在这个上面，上下两个车头它就不至于粘连在一起，硬盘一通电，电机的转速达到了车头工作的要求，然后车头就会轻轻的滑到上面去，车头工作也是悬浮在盘片上面的，靠磁性来读取这个盘片上的数据。接下来就要开始拆它的盘片了， 上层的盘片取出来， 加长的这个盘片也给它取出来， 把这个上面的移到下面去， 这是它车头小板的一个垫片，也给它垫回去， 柱子能够卡进那个车头那个卡槽里边， 这里也给他上一个固定螺丝，等下我们上磁铁的时候固定不好他乱动，我们就先把这个磁头再给他固定一层， 刚好这里有一个柱子，把那个柱子和他对准，再放这一边， 取掉这一颗螺丝过滤装置给他上回去， 这样它的盘面顺序我们就调换了。接设备上面去看一下吧，接我们设备的零号口上面， 给零号口通电，听一下它的声音，看一下它具体是什么状态 好，没有任何敲盘的声音，现在已经就绪了，看一下电脑还是进设备的测试模式， 他的 id 就 读取不了了， id 读取错误，再断电通电一次，试一下。通电 下面的这个二室灯很快就亮起了，现在处于一个就绪的状态，他家族也识别不到选择日历的这个家族，进去看一下， 这里选七二幺零 a 九为手动选择启动加载开放模块错误，他的固件都加载不上。编辑他的词头位图来看一下，把现在的新排序给它重新输入进去，零二零三 零零零一，确定新的词头位图已经写入了，再断电通电，再来看一下它的状态， 敲了一声也就绪了，我刷新一下驱动器，这样他就成功读取到了。我们把他盘片的顺序改变了之后，还得要重新编辑他的词头位图，他的启动的词头应该是零零，词头改回来之后应该可以访问到他的数据了，再重新进入测试模式， 你看还是显示有坏道，再给他跑一下，测试一下。 这里快上去就变多了，开过盘的硬盘，它本身对盘片还是有影响的，返回去直接进它的专修程序， 这里也可以正常的识别到了七二幺零 a 九启动程序 好，模块加载 ok。 再来看它零散区的数据，和我们之前保存的那个数据对比一下， 还是原来的数据，最后一个散区也是原来的数据。通过这个实验我们可以得出来，盘片的顺序打乱了之后 直接连电脑，它是没办法识别的，固件信息也加载不上。我们必须了解到打乱的这个顺序，找到它关键的启动面，在设备上面把它正确的车头位图调整好， 这样才能读取到里边的固件信息，从而才能读取到里面的数据。相对于数据恢复来说，特别是二开的硬盘上，一个全好的车头上去看，能 能读取它里边的固件信息。如果说是加载不上，就要考虑它盘片的排序是不是正确的，从缓存里边去更改它的词头位图来一步一步的排除。好了，今天的视频就拍到这里了，喜欢我的视频可以帮忙点点关注点点赞，我们下期视频再会，拜拜！

带大家看一下一百块钱收回来的纸巾能拆出来多少钱？ 你现在先把胶壳拆掉，顺便把电源和远处的螺丝也拆掉， 这里是拔不掉的，因为它背面还有螺丝，所以说我们现在先把电源拆掉，这是背面的铁皮，螺丝也打掉。 这种是纸质里面的软区，价值大概在三块左右。这种是纸质里面的光区，价值大概在七块。 这个是硬盘，价值大概在十五块左右。这个是主机里面的电源，价值大概十五块。 这个是电脑里面的内存称斤，大概在六块。现在我们来拆主机里面的主板， 我们需要先把这个铝拆掉，不然的话它的螺丝是嵌在板子下面的， 这是主板的上面的 cpu， 这个是主机里面的 cpu， 价值在八块。这是主板上的风扇，它是铝的，价值大概在四块。 这个是电脑的主板，它是它是单巧，价值在四十五左右。现在我们需要把铁上的线全部剪掉，然后卖铁， 这是分，这是主机里面所有的线，大概价值在一块五，现在就整个主机就剩铁皮了，然后铁皮的价值大概在六块。现在所有东西都拆完了，总价值在。

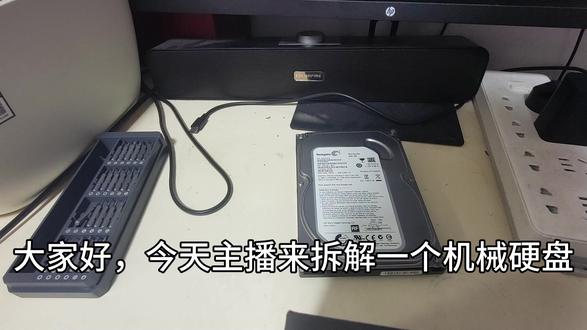

大家好，今天主播来拆解一个机械硬盘，先把壳子拆下来， 要注意这个贴纸下面还有一个螺丝，把这个螺丝拧下来之后就可以打开了。 这里主播先把电路板拆下来， 开盖的视频没录下，最后再展示一下硬盘内部吧，感谢大家观看，我们下期再见。

问一下大家这个是怎么回事？我通电之后的话，他一直在这里响，有这个异响，你看我是已经把它拆开了，要关。

好，今天和朋友们分享一个硬盘无砂电机拆解的办法，因为由于昨天这个无砂电机 吸引盘上面的五伏的，但是我用二十伏测试之后，他把那个线崩掉了，如果看过的网友可能就知道他崩掉了之后我没有进行再测试， 那是因为我后来发现这个无砂电机已经不能正常转动了，他这个轴承已经给爆掉了，用手拧很紧。 然后之后我为了拆解他之前做了一些辅助工作，上面 我就告诉我之前曾经用的方法，我曾经用过这个把这个来找锤子，这样找他，然后这样找他，但是都是 坚固与搓找不开的，要不要拿东西来敲他也是敲不开，因为加他这一整个就是一个磁铁把这个东西吸住了，然后我到后来找到一种方法，就是用这个螺丝刀 往这个有缝里见缝插针就就对了，要把它顶顶顶，周围这些顶顶起来，可以看到这里顶了很多这种 刮伤的东西，然后现在只要把这个东西当那个阿基米德的贡杆原理，把这个一顶一顶，一顶一顶再顶，然后就可以拿出来了。然后这个走 流程，由于在高速旋转的时候已经爆掉了那些猪猪之类的，所以应该是不能正常转了，盖上去转是能转，但是很紧， 这么紧五杀电机是无法启动的，因为用手的几乎拧不动，这个轴应该是偏了那么一点点， 所以他都是不能动的，然后拆开之后就是这个 这样子，这个是个黄金的磁铁，这还做了标记方向，就说是这样转的意思， 要这样转才对。然后这些就是无砂电机上面的硬盘，电机的一个线圈要组的，我们数一下，一 二三四五六十二个，耀祖就是十二朝的，这样的话滤镜就比较大，然后 他的线圈要满率还是比较低的，所以只要是要求高转速，他的线圈就要少一点，如果要这个转速慢一点，就可以多绕一点线圈， 但是这样力气比较大，转速就上不去，所以这个线圈少了转速的话就比较快， 谁能够打到一两万钻，但是一般一万钻以下是没问题的，所以如果你搞到二十五，可能已经上两万钻了，很快就 把整个东西的轴承给抹坏了，一整个硬盘，无砂电机就是这个样子，这是一个黄金磁铁， 我们把它装回去，用手拧是拧得动的，但是接上驱动器的话，他是动不了了，因为很紧，这个轴承这部分坏了，有有这个偏心啊，不垂直 好，这个无砂电机拆解视频就分享到这里，谢谢大家。欢迎关注了解更多无砂电机知识，谢谢！

大家好，我是老邓，我手上是三块二点五寸的硬盘，这三块盘呢都是让老邓来给他提取里面的资料的，接下来我们就去看一下分别是什么样的硬盘。这三块盘呢，大家可以明显的看到啊，这是一个细节，四 tb 的 硬盘，是移动硬盘里边的硬盘， 这两个盘是吸塑的，这个是移动硬盘，这个是笔记本里面的硬盘。两个盘的接口是不一样的，一个沙塔接口，一个 usb 三点零的接口。这三块盘都属于 s m r 盘，都不太好恢复，不管是它的磁头故障还是它的固件问题，都不太好恢复。 嗯，大家可以看一下我们这块，这是一个正在恢复中的硬盘，也是一个吸塑的移动硬盘，恢复的特别的慢，大家可以看一下 恢复的速度呢是每秒一点五 m b， 所以 说不太好恢复好。今天呢，我们来着重恢复这个硬盘，这个因为它好恢复，不用飞线啊，或者什么处理，直接用它的原始的萨塔板子就可以处理。我们现在来给这个硬盘通电， 电源灯是亮了，而且瞬间他就复位了，很明显的感觉到硬盘就起转了一下，而且是属于空转，磁头没有动，那这种盘就百分之百是磁头坏了 啊，根本就识别不到它，也就是在通电的那一瞬间，它的盘转了以后，磁头检测不过它就给停转了，而且没有任何的异响，因为磁头没有工作啊，那就磁头坏了，我们就直接去给它更换一个磁头吧。好，现在我们是来到了超静间，我们准备给它更换一个磁头啊。 好，这个坏的瓷头我们就已经摘下来了，我们去显微镜下观察一下有没有划伤，没有划伤的话我们就直接换个好瓷头。好，现在我们是来到了显微镜下边， 大家可以看一下这个刺头，这是最下边零号面的刺头，已经花掉了，看见没有，已经变白了，有颜色的感觉，那这一面肯定是花了，然后我们看看其他的刺头， 这些刺头呢还是纹路比较清晰的啊，那现在我们就去超级间里边把盘片全来确定一下盘片到底有没有划伤。 刚刚呢，我们已经在显微镜下边看了一下，它的应该是属于零号面，有有划痕哈，我们现在需要把盘片取下来确认一下。 哎，果不其然，大家看了一下这个黑色颜色的一圈，就是盘片上滑了， 那其他面的状态还是可以的，比如说这个盘的话，最大限度就恢复其他三个面的数据，还是有希望恢复的。 那我们呢只能先去还是跟他沟通一下，看他越能不能接受只恢复出来三个面或者一部分的数据，如果可以的话，咱们再接着给它处理吧。 所以说有时候这个盘啊没有异响，并不代表他的盘片或者瓷头就没有坏，你看这个盘根本就没有异响，但是盘片居然还会划伤，其实是在瓷头坏彻底坏之前呢，就已经划了，划了以后彻瓷头彻底坏了以后呢硬盘也就不工作了。 好了，咱们这期的视频也就只能拍到这里了，对老邓的视频感兴趣的麻烦点点关注，咱们下期再会，拜拜。

今天我来给大家分享一下硬盘拆解的详细步骤，之前我就遇到硬盘出问题，想自己拆开看看情况，但又不知道咋下手，后来摸索出了一套方法，现在就把经验分享给你们。 首先是第一步，咱们要把硬盘四周的螺丝给取下来，螺丝取完之后就可以打开硬盘的盖子了，这一步不难， 就是要注意螺丝别弄丢了。接着是第二步，打开盖子后，能看到里面固定瓷头的螺丝，把这个螺丝取下来，然后用镊子把磁铁和卡子取出来，这里可得特别小心，千万不要碰到盘面，要是不小心碰到盘面， 硬盘数据可能就全毁了。最后是第三步，将磁头从启动架上移出来，这时候手指可别放开哦。接着取下背面的螺丝，再用镊子把磁头夹起来，这样磁头部分就拆好了，按照这几个步骤来， 就能安全又顺利地拆开硬盘。要是你也有类似的需求，不妨试试我这个方法，觉得有用的话，别忘了点赞，也可以在评论区留言交流你的心得哦！

兄弟们，三分钟教你修复一块硬盘不读盘的情况。第一步，拿到硬盘的时候，先检查金手指是否氧化，有没有掰断， 如果氧化的话用橡皮擦拭，条件好的话用酒精喷洒，然后用毛刷擦一下就可以了。第二步，把几个螺丝拆掉， 取出电路板，像这样子取出电路板，后边有这几个接触马达电机的芯片， 用橡皮擦拭，这个是氧化掉了，要用橡皮擦拭就可以了，然后组装好通电，基本能解决不堵盘这种情况。

今天用报废硬盘 diy 一个打磨机，这个硬盘全是坏道，已经不能正常读写了， 千万不要当废品卖。可以做个小型打磨机，夏天到了也可以做个台式暴力小风扇，制作也非常简单，除 除了圆盘中间六颗螺丝不动，其他看到的所有螺丝都卸掉。擦完后我们看这个硬盘边框突出挺多，如果有角磨机，最好把这个边框切掉，不切的话，后期打磨碎屑容易聚集残留，当然不切及时清理也不会有太大问题，我这有这个条件就切掉， 切掉后就是这个样子。现在把无刷电机三根线延长，接控制板。控制板是我在抖音商城买的，十块钱左右 直接搜无刷电机控制板就可以，我这个是宽电压输入，五到十二伏都能驱动，正好两节幺八六五零电池就可以。 把圆盘取下来，找一块砂纸，按照圆盘大小剪下来，然后把螺丝拧紧，再找一块泡沫板，防止驱动板背面短路。把驱动板固定在硬盘背面，调速旋钮朝外，方便调节。再找一块 pvc 板做一个支架，这样就不会刮蹭到驱动板和电池了， 形状随意，放稳就行。电池可以用热熔胶固定一下，电机三根线依次接驱动板 u v w 我 这有可调电源代替电池。拿出我爷爷的爷爷的爷爷祖传的菜刀，试下效果。 经常做手工或者 diy 的 一些博主可以尝试的做一个，打磨一些小工具。金属件， pvc 非常好用。

这种沙塔硬盘接口插坏了，那个想自己动手更换的，又怕那个使用蜂箱老铁把它拆坏的啊，我教大家一个非常简单的方法，保证您那个百分之百能成功啊， 这个方法其实也挺简单的啊，首先我们找一个锋利点的这个尖嘴钳啊，然后咱们魔法对魔法啊，物理对物理，咱们一个角一个角的把它剪下来啊， 这个一定要有耐心啊，不能着急， 确认每个眼角都剪断了，就可以把这个珠子轻轻的拔下来了，是不是非常的简单。接下来把它放在这个家具上，这个清理一下剩余的断角啊，这个老铁一定要往外涂啊，避免这个锡渣飞到这个电路板上， 然后再把焊盘给它涂平整 好了，这样就可以了，阿曼给它清理干净，装上新的这个沙塔接口啊，然后咱们把每个眼焊接起来就可以了啊， 焊接完成做好清洁，清洁完成检查一下有没有短路连系，检查完成就可以说再见了啊，咱们下期再见。

我们需要给它一一拆解下来，如果是你自己升级，我们是不建议你像我们这样完完整整的把它拆解下来清灰的，因为它动手能力需要比较强，而且一不小心呢可能就会把 主板给搞坏。好。这里呢有一个屏幕的排线，因为它这个屏幕的排线下面呢它有一层双面胶，我们要慢慢的撕，不能撕断了，直接往下扯一下，这个排线就能扯出来了， 再把这个主板轻轻的往上抬边抬边往左边方向拉一点点。好，这里呢也可以看到这个是 dc 的 电源线，也就是它的供电。 这个线呢我们需要左右摇晃去把它拽出来，然后在这个位置电池的旁边一点点。 这里呢有一个喇叭的排线，也需要左摇右晃的把它扯出来，但是我们等下装的时候千万注意，这三个线一定要插上去，不然的话 你又得反攻，这样的话这台机器的主板呢就已经被我们完完整整的拆解下来，把它放到背面，可以看到这里呢还有一个原装的封条，还在说明这台机器 运行了十多年，这台机子呢并没有拆解过，连清灰都没清过，所以呢我们才需要说给他全部拆解下来，给他做一下清灰，再把散热器的一二三四五六七这七颗螺丝全部拆解下来。 散热器上的螺丝呢，它是有序号的六，大家可以看一下，这里有写了一个七六五 四，这个贴住的是三二一，我们是按七六五四三二一这样的顺序把螺丝拆解下来，然后我们装的时候呢是按照一二三四五六的顺序把它装上去， 按照这个顺序装呢，这个散热器呢就不会出现变形，这样呢就能达到以前原厂的散热效果， 如果这个散热器变形了，那么这个散热效果呢就会更差。拆掉这个螺丝之后，我们把这个风扇的排线 给它拽出来，再把整个散热器给它断掉，我们可以看到这个柜子呢已经全部干掉了啊，最主要的呢就是需要把这个散热器这里呢拆解下来，因为里面的出风口 用了十多年一般都会被堵死的，那么这个出风口堵死了，那么这个机子的散热效果呢就会变得更差，而且会影响这台机子的使用寿命，我们只需要把这个散热器往这个螺丝这个方向给他拽一下就能拽出来，看到没？拽出来之后我们就可以看到这个散热器 这个出风口看到没这么多这种毛毛的东西，这个呢就是严重影响它散热的，所以这里呢我们需要给它清灰，清理的干净，看到吧这里大家仔细看都是一层这样的毛，包括这里 堵的严严实实，所以呢这里是一定要拆开来清洗，才能达到它完美的散热效果。来给大家看一下我们清完灰的样子，是不是这里每个孔呢都已经露出来了， 没有被那个灰尘堵住，看一下这边看到没，这样就完全通透了。再把我们清理好的这个风扇呢，原路给它装回去卡进去就可以哈。我们再用纸巾把它的 cpu 上的硅脂和显卡上的那个干掉了的硅脂呢，全部要给它擦拭干净啊，我们再给它重新涂上新的硅脂， 如果你动手能力比较强，而且跟着我们的视频你觉得能完成，那么下单的时候呢，可以备注一下，要龟子我们就会给你配好一包龟子，你不备注的话，我们是不会配送龟子的，因为我们 一般就会认为你不会拆解下来这样子清灰，毕竟这个清灰呢需要一定的动手能力。再拿出我们的散热器，散热器上的龟子呢，这里可以看到哈，一定要干掉的龟子呢比较硬， 万一等下你装回去的时候把主板 cpu 压坏了，那损失就大了，清洗到这个样子呢就 ok， 再拿出我们的主板，给它涂上一层薄薄的硅脂，没点关注的可以给我们点点关注，这样的话你的电脑需要升级，就可以拿出我们的教程看一看，不然的话下次 可能就找不到我们了。我们每天呢会更新一期这样的维修教程维修视频。这个位置呢，我们只需要涂上薄薄的一层就可以了。再把这个散热器呢原路装回去，我们安装回去的顺序是从一二三四五六七这样的顺序来装， 而且第一次打螺丝的时候可以不要打那么紧，像现在的内存固态价格猛涨， 那么像这种老机器升级的呢就特别多，因为现在买电脑呢溢价太高了。好，现在这里呢就已经安装完成，再拿出我们机器的这个外壳，我们可以看到这个风扇的这个位置一层的灰，那么我们也需要用毛刷给它刷干净。 我们收到的电脑升级呢，每台电脑都会把它当做是自己的机器，清理的非常仔细哈，那我们就一个一个的原路装回去，刚才我们提醒了这些排线一定要记得插，所以在安装的过程中，这些线一定要插到位，不然的话等下我们完全装好之后呢， 发现某个功能没有了，那么这个机子又得重新拆开来，重新返工是非常麻烦的。这个电池的下面这里有一个 喇叭的排线，如果这个喇叭的排线没装，我们装好之后呢，这个电脑是没有声音的，我们再仔细的去对每个螺丝孔位对上了 就可以哈，把屏幕的排线给它插回去，再把所有的螺丝呢全部装回好。这台机器的清灰换硅脂呢，我们已经做完了，现在就切换到升级的 步骤，我们把改装好的这个机械硬盘给他原路装回去哈，把这个螺丝给他固定好，再拿出我们的 c 壳，也就是键盘这一面的外壳对准这个方向， 唯一的难点就是这三个排线不是很好插啊，现在大家就跟着我来把这三个排线给他插上，我们先把这个 开关的排线把这个立起来，需要把这个白色的卡扣把它压紧，这样的话这个排线就装好了，再把这个键盘的排线也是一样的，把这个白色的卡扣立起来，把这个排线呢塞进去，再塞的同时我们把这个白色的卡扣盖起来，这个排线呢就压实压紧了，这个是触摸鼠标的也是一样的， 这三个的安装方法都是一样的，把这三个排线装好之后，我们就可以把这个壳子给他盖严实了，对着机器的四周进行轻轻的按压，把机器翻到背面，把刚刚我们改装好的这个固态硬盘对着这个位置装回去，内存呢我们已经装好了， 这些螺丝呢全部装回去。这里呢还需要提醒大家的是，这里的有两个 wifi 的 天线，一定要记得插回去，不然的话你的 wifi 信号是非常弱的，几乎是没法上网的， 即使能上也是特别特别的卡，所以这两个排线一定要插上去，再把电池装上，这些螺丝呢我们就全部调试好之后再来装 在这里呢又有一个知识，我们在第一次开机的时候，一定一定的把这个电源设备器插上，因为我们的固态硬盘呢在给大家发货前就已经提前预装好了操作系统，如果这个时候我们不插上电源，我们去开机，万一中途没电了，突然之间关机了，那么我们预装的操作系统呢就会失效。 好插上电源在开机，大概是等五分钟左右，这个系统呢就自动的能加载完好，现在系统呢已经加载完成，并且我们把常用的一些软件呢装好了，像这样升级完之后呢，这台电脑呢就像换了一台电脑一样，运行起来呢非常的顺畅， 我无论是打开办公软件还是运行一些 ppt， 包括浏览一些网页呢，都能实现秒开， 刚开一秒的新区，我这装备还没齐呢，他就出了神器终极巨门龙城之刃了，终极巨巨门龙城之刃了，终极巨门龙城之刃是巨门龙城。好的这期视频呢我们就分享到这里。

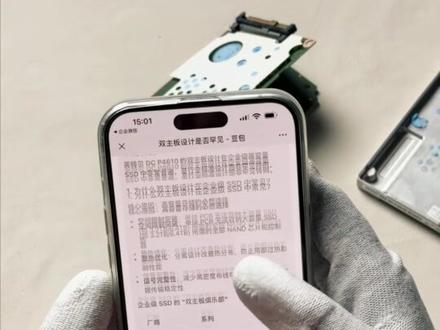

这是我拆解的第三千二百五十一块硬盘，外表普通，但这种内部构造我从没见过，看上去是由两块 pcb 连接而成。上面的这些东西倒是再熟悉不过，主控缓存、电容 以及一堆三 d n 的 闪存芯片。中间这块可能是 pcb， 因为薄，所以能有一定的弯折角度。 原来是一八年的老古董，也不算个例，工艺不足又想放下更多的难的妥协罢了。不过模块化设计也方便生产测试和故障定位，有助于大厂门提高良品率。真实讲话 真懂，感冒了还冒雨来公司放台狗都不当服务器公司。
